Какой профиль нужен для экрана под ванну

Экран из гипсокартона под ванну

Закрыть пространство между установленной ванной и полом можно при помощи, так называемого экрана. Экран под ванну можно купить готовый. Также можно сделать из пеноблоков на растворе или смонтировать из гипсокартона, а затем облицевать плиткой. В этой статье рассмотрим, как сделать экран под ванну из гипсокартона.

Выбирая гипсокартон для экрана под ванну вы, прежде всего, уменьшаете объем работ и исключаете грязные работы, связанные с укладкой пеноблоков. Также, вы сокращаете время работ, так как облицовку плиткой экрана из гипсокартона можно начать сразу после монтажа экрана и не ждать пока застынет раствор в пеноблочном экране. Кроме этого экран из гипсокартона под ванну можно установить уже после отделки всей ванной комнаты, что и иллюстрируется фотографиями статьи.

Чтобы сделать экран из гипсокартона под ванну разобьем работы на четыре этапа.

• Покупка материала и подготовка инструмента;
• Монтаж каркаса из профилей под гипсокартон;
• Облицовка каркаса листами гипсокартона;
• Отделка сделанного каркаса керамической плиткой.

Материал под экран из гипсокартона под ванну

Чтобы понять, сколько нужно материала для изготовления экрана начнем со схемы экрана.

В предложенном варианте в экране сделаем один люк для организации под ванной место для хранения бытовой химии. Люки продаются стандартных размеров, и купить люк нужно вместе с основным материалом. Расстояние между вертикальными стойками экрана выберем 30 -40 см. Для полочки в изголовье ванной предусматриваем пять горизонтальных перемычек.

Для вертикальных стоек приобретаем профиль стоечный (ПС 50 x 50 Knauf или ПС 50х40 Gyprok -ультра), для горизонтальных направляющих каркаса приобретаем профиль направляющий (ПН 50 x 40 Knauf или ПС 50х37 Gyprok -ультра).

Листы под экран из гипсокартона под ванну нужно приобретать только влагостойкие, толщиной 10 или 12,5 мм. ( Маркировка листов гипсокартона ГКЛВ у Knauf и ГКВЛ у Gyprok ). Цвет влагостойких листов Кнауф зеленый, маркировка синяя.

Также подготовьте инструмент для работ

• Дрель;
• Шируповерт;
• Ножницы по металлу;
• Просекатель.

Толщина листов и профилей

По поводу толщины листа и ширины профилей. Здесь ситуация в следующем.

Каждая ванна имеет бортик. Бортик ванной полукруглый или плоский и имеет некоторую ширину. Так вот. Ширина профиля, плюс толщина гипсокартона плюс толщина плитки, которой будет облицовываться экран не должны превышать ширины внутренней части бортика ванной.

Если бортик вашей ванной не позволяет использовать предложенные варианты профилей, можно использовать потолочные профили ПП 60/27 и ПН 28/27.В этом случае толщина каркаса будет 27±1 мм.

Приступаем к монтажу каркаса.

Монтаж каркаса из профилей под гипсокартон

После приобретения материала приступаем к монтажу каркаса из профилей. Перед монтажом каркаса нужно посчитать толщину будущего экрана. Толщина экрана это ширина профиля плюс толщина гипсокартона плюс толщина плитки плюс толщина слоя плиточного клея плюс 3- 4 мм. Последние 3-4 мм это небольшой запас, чтобы плитка зашла под бортик.

Далее по строительному уровню, на стене отметьте вертикаль края бортика. Для этого приставьте уровень к краю бортика у стены и проведите по уровню вертикальную линию

От этой линии отмерьте рассчитанную толщину экрана и прочертите еще одной линию. Это и есть уровень, по которому нужно установить первые направляющие профили каркаса (вверху и внизу вдоль ванной).

Установите нижний направляющий профиль. Между профилем и полом проклейте специальную уплотнительную ленту для гипсокартона. Сам профиль крепится на саморезы с дюбелями.

Так как верхний направляющий профиль крепить не к чему, то его устанавливаем одновременно с крайними боковыми вертикальными стойками. Вертикальные стойки крепим по ранее размеченным вертикальным меткам каркаса.

Между собой профили крепим саморезами металл-металл 19 мм или просекателем для профилей (если есть).

Таким же образом монтируем каркас полочки в изголовье ванной.

Стойки под купленный люк монтируются с примеркой люка по месту. Если люк тяжелый, что вероятнее всего, то в стойку на которой будут крепиться петли люка или на оба стойки если люк на раме, нужно в распор поставить деревянные бруски. Бруски ставятся внутрь профиля ПС и крепятся к нему саморезами металл-дерево 25-32 мм.

Каркас готов, переходим к работе с листами гипсокартона

Облицовка каркаса листами гипсокартона

Раскроите лист гипсокартона. Нарезайте листы таким образом, чтобы стыки листов приходились на середину стоек каркаса. Между листами гипсокартона и листами и стеной оставляйте швы 1,0 мм.

Гипсокартон крепится внешней (зеленой) стороной наружу. Прикручивается гипсокартон к каркасу саморезами 32 мм, утапливая шляпку самореза на 0,8-1 мм. Расстояние от самореза до края листа должно быть не менее 10 мм, чтобы гипсокартон не откалывался.

Отделка сделанного каркаса керамической плиткой

Перед укладкой обеспыльте гипсокартон грунтовкой. Укладку плитки начинайте после высыхания грунтовки (1 час). При укладке плитки, доходя до шва между листами, проклеивайте шов малярной лентой серпянкой.

После укладки плитки заделайте стык между плиткой экрана и стеной ванны и полом не затиркой, а герметиком (белым или прозрачным). Затирка держаться не будет.

Разборный экран для ванны

Здравствуйте. Делаю ремонт в своей новой квартире, решил интересные решения описывать в своём блоге, для чего-то ведь он нужен. Сразу попрошу прощения за некачественные фото — делал в мыле в процессе ремонта.

На этапе задумки было однозначно решено отказаться от комплектного экрана под ванну и более того, сделать его разборным. Имея опыт эксплуатации помещений санузла схожих размеров, был уверен на все 100% о необходимости данного решения. Ведь согласитесь, забивать кладовую, если таковая имеется, или тем более прихожую, прости господи, всякими Domestos`ами и прочими техническими жидкостями — дурной тон. К тому же, обязательно нужно иметь доступ к коммуникациям на случай аварии или обслуживания.

Вариантов исполнения достаточно много: технологические лючки отдельной категорией, и куча вариаций разборного экрана с приклеенным кафелем. Это могут быть петли, магниты, зацепы, и даже рельсы. Каждый из этих вариантов имеет ряд недостатков, сводящихся в основном либо к сложности исполнения, либо к ненадежности.

Склонялся я в основном к конструкции типа "кафель на гипсокартоне, фиксация сверху на магнитах". Её недостатки — небольшая подвижность магнитного соединения и слабая фиксация тяжелой панели. С небольшими поправками: слева и справа были добавлены маленькие подрезки плитки, противоречащие концепции ремонта. Это было необходимо для фиксированного подвода коммуникаций к стиральной машине с левой стороны и к раковине (естественно через разборный короб) с правой.

И тут, сидя попой на кафельном полу, я заметил кусок полипропиленовой трубы, оставшийся после пайки труб к смесителю раковины. И придумал: берем трубу, прикручиваем к гипсокартону в горизонтальной плоскости. Делаем металлокаркас из профилей для гипсокартона:

Берём фиксаторы труб и размещаем их на нужном расстоянии, которое оказалось в аккурат равно ширине профиля. На фото видно, как профиль для фиксаторов прикручен с тыльной части основного каркаса. Клипсы очень легко пересверлить на нужное место, если не попали с первого раза. Проверяем:

Идеально! Укладываем плитку, затираем, присверливаем ручку. Это единственный мой прокол: нужно было брать ручки под горизонтальный хват. Менее травмоопасно и более удобно.

Чуть не забыл, предварительно озадачимся фиксацией панели экрана снизу: нам не нужно, чтобы гипсокартон, и тем более кафель дрался о напольный кафель. Делаем из обрезков профиля зацепы по нижней части, которые заводятся за основной металлокаркас и фиксируем нужную высоту вкручиванием самореза в нужном месте, на который и будет опираться весь экран при установке на профиль.

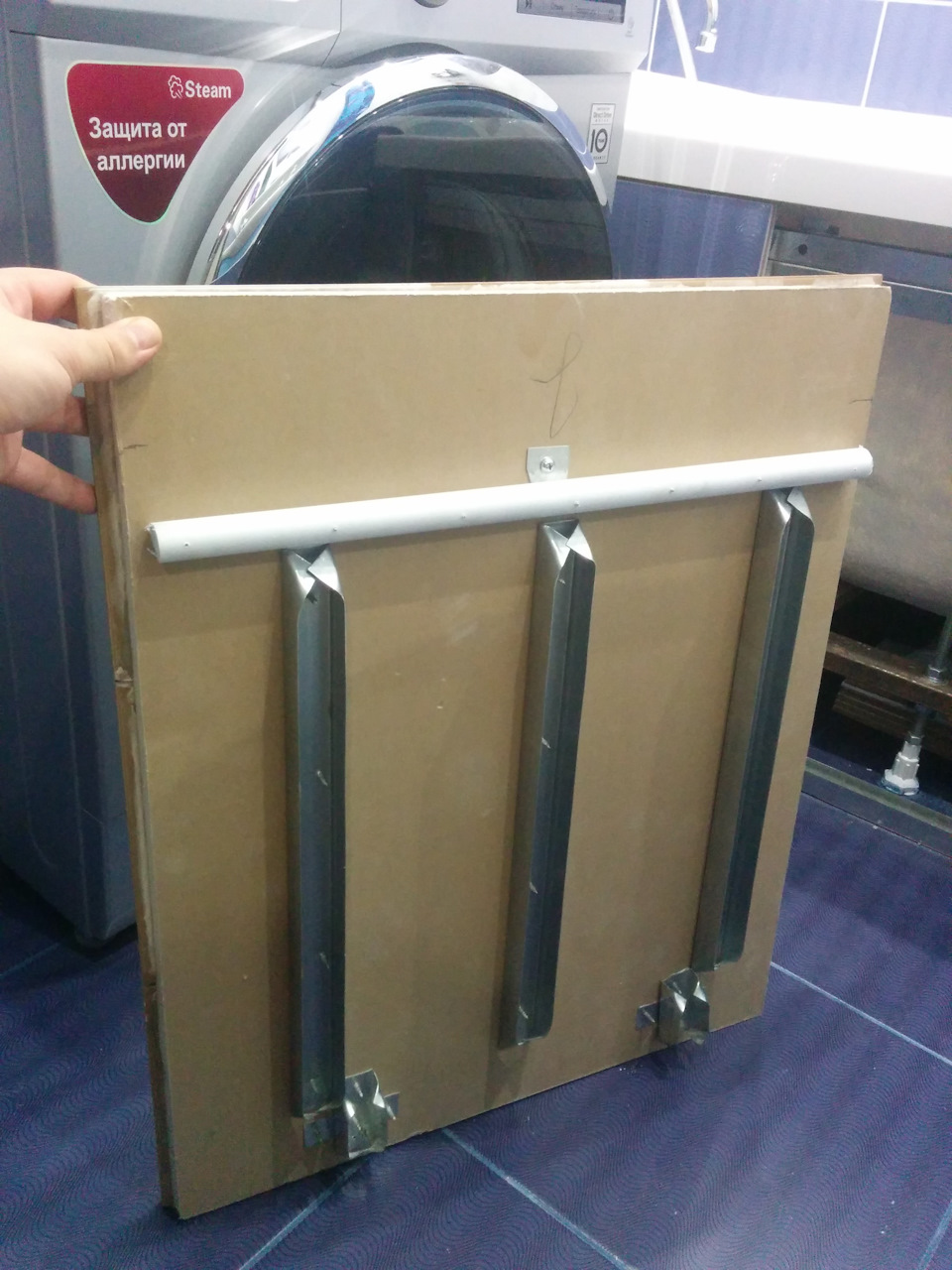

И получаем вот такую штуку:

Гипсокартон желательно армировать по торцам обрезком профиля. Мне нечем было сделать обрезки аккуратно, поэтому, кусая локти, оставил как есть. До сих пор злой хожу.

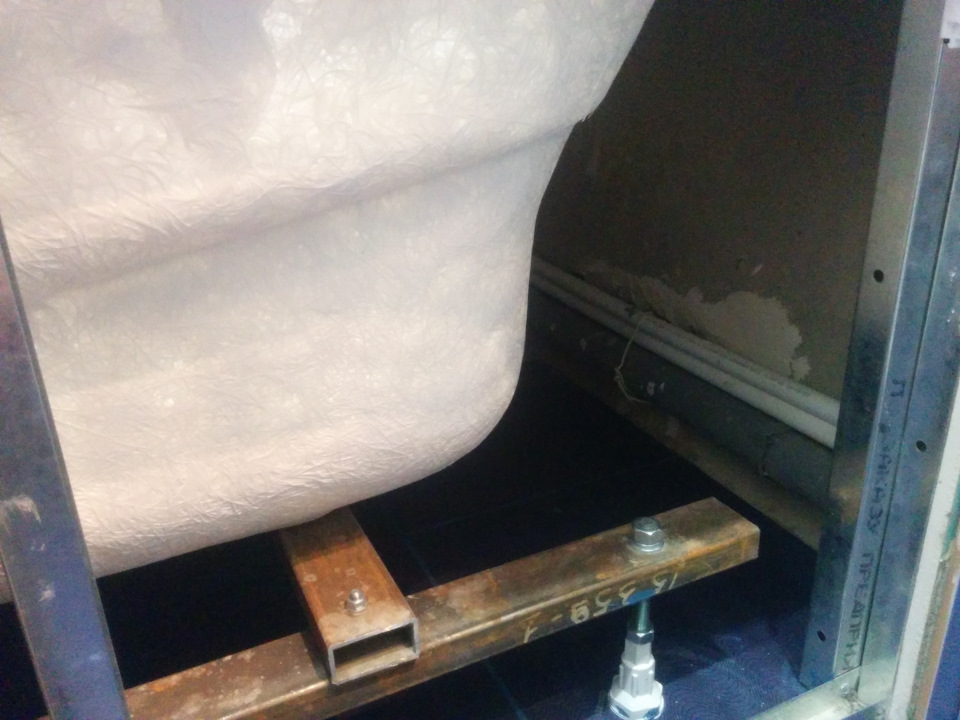

Теперь у нас есть три одинаковые секции шириной в одну полную плитку: крайняя правая для наших технических жидкостей, средняя и левая — для доступа к коммуникациям ванны и стиральной машины. Естественно, их тоже можно использовать под склад, насколько это позволяет место под акриловой ванной.

В итоге, каковы достоинства данной реализации:
— Не стирается кафель при многократном снятии-установке экрана;
— Надежность фиксации: экран не шатается вообще, даже если за него дергать рукой;
— Дешевизна: кусок трубы и упаковка фиксаторов вам обойдется в цену мороженки;
— Простота настройки плотности фиксации: уши клипс легко принимают нужную форму. Лучше делать это под феном;
— Простота ремонта: в случае обламывания уха клипсы ее можно заменить на новую с помощью одной отвертки. Других поломок не предполагаю.

В следующей записи я расскажу о такой важной вещи, которой нельзя пренебречь: о переразводке электрики в квартире, несмотря на ее наличие, и установке квартирного распределительного щитка. Уже в разработке…

Как сделать экран под ванну своими руками: разбор нюансов установки

Экран – необязательная деталь ванны, ее вполне можно установить без ограждения. Но открытые коммуникации выглядят совсем не эстетично, не правда ли?

Вы хотите скрыть коммуникации своей ванны за специальным экраном, но подобрать готовое заграждение не удается в виду нестандартной конструкции вашей сантехники?

Мы поможем решить эту задачу — в статье приведены интересные идеи того, как можно изготовить экран под ванну своими руками, какие материалы подойдут для этих целей и какой вариант каркаса будет оптимальным для конкретной ванны.

Для наглядности мы подобрали красочные фото с вариантами отделки и привели подробные инструкции по монтажу самых популярных материалов.

Более того сделать симпатичный экран совсем несложно, если знать некоторые нюансы. А видеоролики поэтапной установки упростят работу над экраном даже новичку.

Зачем нужно закрывать ванну?

Современные акриловые ванны зачастую продаются с уже готовыми пластиковыми экранами, изготовленными в соответствии с их размерами. Собираются и устанавливаются они достаточно просто.

Что касается стальных и чугунных конструкций, то к ним, как правило, экраны не предусмотрены и придется их либо делать своими руками, либо оставлять открытыми.

Закрывать или нет ванну – дело вкуса и предпочтений хозяев. Но наверняка каждый хочет иметь красивую и аккуратную ванную комнату. Экран придает ванне привлекательный и законченный внешний вид и закрывает торчащие из-под нее канализационные трубы.

Однако это не единственная причина, по которой стоит устанавливать заграждение. Пространство под ванной можно использовать с пользой для хранения разных бытовых приспособлений, изготовив функциональный экран с полками.

В заграждении можно сделать ниши, установить распашные или раздвижные дверцы.

При открытой конструкции во время купания под ванну постоянно попадает вода, и скапливается грязь. Влажная среда способствует образованию грибка, плесени и различных бактерий.

Пол под ванной тоже постепенно изнашивается и приобретает непривлекательный вид.

Чтобы избежать этих неприятностей, лучше закрыть конструкцию красивым экраном.

Требования к заграждениям под ванну

Существует достаточно много вариантов, как можно сделать красивый и функциональный экран под ванну. При выборе материала для его изготовления и способа установки, необходимо учитывать требования, предъявляемые к заграждению.

В ванной постоянно присутствует влажная среда, поэтому для изготовления экрана нужно использовать только влагостойкие материалы, хорошо выдерживающие перепады температур и влажность.

В противном случае на заграждении может образоваться грибок и плесень, или оно может разрушиться под воздействием неблагоприятных факторов.

Ограждение должны быть полностью герметичным, чтобы избежать попадания воды и грязи во внутреннее пространство. Однако делать полностью глухой экран нельзя.

Необходимо обеспечить доступ к коммуникациям, расположенным под ванной. Для этого оставляются небольшие окошки или делаются дверцы.

Варианты конструкций заграждений

Перед тем как установить экран под ванну, необходимо определиться с его конструкцией. Наверняка, многие хотели бы видеть свою ванну не только красивой, но также удобной и функциональной.

Ограждение с широкими бортами

Один из возможных вариантов – сделать ограждение с широкими бортиками. В этом случае ванна выглядит как бы утопленной внутри каркаса. Такая конструкция очень удобна: бортики выступают в роли полочек, на которые можно поставить различные банные принадлежности.

Многих волнует вопрос: не помешает ли экран удобному подходу к ванне. Этот момент особенно актуален для пожилых людей.

В данном случае еще на этапе установки каркаса или изготовления кирпичной кладки, предусматривают специальную выемку под ноги. Обычно она делается прямоугольной или квадратной формы.

Дверцы и технологические отверстия для доступа к канализации также можно сделать по-разному.

Как сделать раздвижной экран?

Очень удобный вариант – раздвижной экран, также часто делают распашные дверцы, либо устанавливают откидные или съемные панели.

Раздвижную конструкцию также можно изготовить из пластика. Для этого понадобится пластиковый лист. Направляющие, по которым будут двигаться дверки должны быть из специального алюминиевого профиля.

Сначала делается металлический каркас, как было описано выше, затем сверху и снизу по всей длине профиля закрепляются направляющие.

Отмеряется нужная длина и ширина дверок, их размеры переносятся на лист и вырезаются. Дверцы закрепляются с боковых сторон экрана в первой канавке профиля. В средней канавке устанавливается центральная неподвижная часть.

Если вы хотите, чтобы двери двигались по всей длине ванны, то вырезаются две пластиковые детали. Их размер рассчитывается таким образом, чтобы в закрытом виде они перекрывали друг друга.

Первая дверь устанавливается в одну канавку, а вторая – в другую. В заключении на дверцы ставятся мебельные ручки.

Виды каркасов для экранов

Любой отделочный материал должен на что-то крепиться. Собрать каркас для ванны можно из деревянных брусков, металлического профиля или выложить основание из кирпича. Кирпичную кладку целесообразно делать, если в дальнейшем планируется укладка керамической плитки или мозаики.

В остальных случаях можно не делать такую тяжеловесную конструкцию, а ограничиться деревянным или металлическим каркасом.

Вариант #1. Каркас на кирпичном основании

Кирпичная кладка считается самым надежным и прочным основанием, которое выдержит любой отделочный материал. Если предполагается облицовка плиткой, то такое основание является самым оптимальным вариантом.

Кирпичная стена возводится от одной стены к другой. Кладка выполняется в четверть- или полкирпича. При этом каждый последующий ряд делается со смещением.

Между верхним бортом ванны и кладкой необходимо оставить зазор два-три сантиметра, а затем, после высыхания раствора, задуть пустое пространство монтажной пеной.

Необходимо также предусмотреть отверстие для доступа к канализационным трубам. Если вы решили сделать отверстие небольших размеров, его можно оставить открытым или навесить на него дверцу. При необходимости сделайте углубление для ног.

Вариант #2. Деревянная обрешетка под ванну

Деревянный каркас тоже обладает достаточной прочностью, однако дерево, постоянно находясь во влажной среде, может начать гнить. Поэтому перед тем как поставить деревянный экран под ванну, его нужно обязательно обработать антисептиком, предотвращающим процессы гниения.

Можно использовать для каркаса влагостойкую древесину из кедра, ольхи или лиственницы, но стоимость этих древесных пород достаточно высокая. Для обрешетки используется брус сечением 40 х 40 мм.

Чтобы каркас получился ровным, необходимо сделать разметку:

• от углов ванны, примыкающих к стене, проводятся вертикальные линии к основанию при помощи отвеса;
• отступив 2.5 см, делается вторая вертикаль, параллельная первой линии. От свободного угла ванны также проецируется вертикальная прямая при помощи отвеса, и в точке ее соприкосновения с основанием, чертится квадрат со сторонами 2.5 см;
• от внутреннего угла квадрата проводятся горизонтальные линии к стенкам ванны. Это и будет периметр, по которому необходимо устанавливать деревянный брусок.

Брус крепится по всему периметру ванны к полу при помощи саморезов. Затем устанавливаются угловые вертикальные стойки и фиксируются саморезами к стене.

На них укладывается горизонтальный брусок и скрепляется металлически уголками. От угловых стоек на расстоянии 50-60 см устанавливаются промежуточные вертикальные доски.

Вариант #3. Каркас из металлических профилей

Для изготовления каркаса лучше всего использовать профиль ПН 27 х28, который отлично подходит для крепления листов гапсокартона, пластиковых и МДФ панелей.

Если предполагается облицовка керамической плиткой, то лучше использовать металлические профильные трубы, которые способны выдержать любой вес. Но при изготовлении такого каркаса есть свои сложности – трубы придется приваривать сварочным аппаратом.

Разметка основания выполняется по тому же принципу, что и для деревянного каркаса. Нижняя направляющая фиксируется к полу дюбелями, на нее устанавливаются боковые стойки, которые также при помощи дюбелей крепятся к стенам.

Верхний горизонтальный профиль укладывается на боковые опоры и закрепляется на них. Для усиления верхней направляющей, можно сложить два профиля вместе и в таком виде закрепить дюбелями к боковым стойкам.

Затем монтируются дополнительные вертикальные стойки с шагом 35-40 см. После того как каркас полностью смонтирован, пространство между ними бортом ванны обрабатывается монтажной пеной.

Вариант #4. Каркас для криволинейной ванны

Самое главное в изготовлении заграждения для ванны нестандартной формы – это постараться в точности повторить ее изгибы.

Для каркаса также подойдет металлический оцинкованный профиль.

В качестве обшивки лучше использовать экструдированный пенополистирол самой высокой плотности, который является очень прочным и жестким материалом.

1. Перед началом работ измерьте длину ванны и отрежьте профиль такого же размера.
2. Через каждые три сантиметра его нужно немного надрезать.
3. Приложите к краю ванны профиль и закрепите с одной стороны скотчем.
4. Плавно сгибая его по разрезам, огибаем им всю длину ванны, прикрепляя его скотчем к бортикам через небольшие промежутки.
5. Чтобы удержать полученную форму, по всей длине профиля также приклейте скотч.
6. Открепите профиль от бортов ванны и дюбелями прикрепите к полу, сдвинув его внутрь на толщину отделочного материала. Если предполагается облицовка плиткой, то помимо ее толщины необходимо учесть слой клея и шпаклевки, всего примерно 4-6 мм.
7. Отрежьте по высоте ванны два отрезка профиля и прикрепите их к стенам.
8. Разрежьте пенополистерол на панели шириной 15-20 см, точный размер определите сами, исходя из кривизны ванны.
9. Вставляйте каждую панель нижним краем в профиль, а верхним под борт ванны и сразу задувайте внутреннюю часть пеной.
10. Таким образом установите все планки, оставив окошко под люк. Его устанавливают после того, как пена хорошо застынет.
11. Зашпаклюйте всю поверхность водостойкой шпатлевкой, а затем после ее засыхания, пройдитесь наждачкой.

После окончания подготовительных работ на готовый каркас можно укладывать плитку или облицовывать экран другим отделочным материалом.

Материалы для изготовления экрана

Пожалуй, самыми популярными являются экраны из пластика. Хотя довольно часто используют панели МДФ, гипсокартон и дерево. Рассмотрим особенности каждого из этих материалов.

Облицовка пластиковыми панелями

Пластик – материал гигиеничный, он не боится сырости и влаги, отличается долгим сроком службы. Стоит он недорого, а устанавливается быстро и просто.

Сегодня существует много интересных вариантов пластиковой отделки. Экран можно оклеить специальной пленкой в тон цвета ванной или с разнообразными изображениями морской тематики.

Можно отделать заграждение однотонными или разноцветными пластиковыми панелями.

Пластиковые панели – недорогой и доступный материал, позволяющий сразу сделать чистовую отделку экрана под ванну.

Процесс работы состоит из следующих этапов:

1. Под верхними бортами ванны на расстоянии 15 см друг от друга прикрепляются жидкими гвоздями небольшие брусочки из дерева. Они должны быть такой толщины, чтобы уместиться под подгибом ванны;
2. При помощи степлера к брусочкам крепится стартовая полоса;
3. Нарезаются полосы нужной длины ножом для гипсокартона;
4. Первая панель устанавливается от края стены и на нее надевается стартовая полоса;
5. Горизонтальная стартовая полоса изнутри промазывается жидкими гвоздями и внутрь нее вставляется панель;
6. Сверху пластик прикрепляется степлером или клеем;
7. Снизу, если предполагается устанавливать плинтус, панели закрепляются саморезами, если нижний плинтус не предусмотрен, можно их также посадить на клей;
8. Остальные панели крепятся аналогично первой.

На последнюю панель с той стороны, где она примыкает к стене, надевается стартовая полоса, а затем она вставляется в паз предпоследней панели.

Особенности использования панелей МДФ

Еще один распространенный вариант отделки ванны – панели МДФ. Однако при выборе этого материала, стоит учесть, что он не является влагостойким и боится сырости.

Поэтому перед отделкой его необходимо обработать водоотталкивающим составом. Установка таких панелей тоже не представляет особой сложности, они монтируются также просто, как и пластиковые.

Отделка экрана гипсокартоном

Многие предпочитают отделывать ванну влагостойким гипсокартоном.

И это неслучайно, после установки каркаса из гипсокартона, образуется совершенно ровная поверхность, которую можно облицевать любым материалом: плиткой, влагостойкими обоями, декоративной штукатуркой, покрасить краской, наклеить пленку.

Для отделки экрана ванны стандартной формы подходит только влагостойкий гипсокартон зеленого цвета, но, несмотря на это, перед установкой его необходимо дополнительно обработать с обеих сторон грунтовкой.

Можно покрасить внутреннюю сторону листа масляной краской. Гипсокартон нарезают в соответствии с высотой каркаса за минусом двух сантиметров.

При закреплении листов, от верхнего и нижнего края экрана нужно отступить по одному сантиметру. Это делается для того, чтобы предотвратить попадание влаги и исключить разбухание полотна.

Гипсокартон закрепляется на профиле при помощи черных саморезов с мелкой резьбой. Их вкручивают на расстоянии 15-20 см друг от друга по все длине нижнего и верхнего профиля.

В месте расположения технологического люка прорезается отверстие, на которое после сборки всего каркаса навешивается дверца из того же материала.

Если в дальнейшем на гипсокартон предполагается уложить плитку, то размер дверцы должен соответствовать плитке. Для ее крепления используют петли мебельной фурнитуры.

Можно купить готовый сантехнический люк с креплением, который нужно просто вставить в отверстие. После окончания монтажных работ, поверхность экрана грунтуется, а затем верхние и нижние стыки по всей длине обрабатываются силиконом.

Особенности использования деревянных панелей

А вот вариант из деревянных панелей, оформленных поперечными рейками по типу «жалюзи».

Как сделать экран под ванну своими руками

При изготовлении экрана под ванну применяется либо технология кладки, либо обшивка листовым материалом деревянного или металлического каркаса. Реже используются готовые жалюзийные деревянные дверки подходящего размера.

Классификация сантехнических экранов

Теоретически экраном называется ограждающая конструкция, подиумом является платформа со ступенями. На практике эти два понятия часто совмещают, экраном называют глухую кладку со ступенями и бортиками для сантехнической чаши. Существует не официальная классификация самодельных экранов по признакам:

• технология изготовления – каркасная или кладка;

Для сооружения экрана используются материалы:

• перегородочный блок;
• пеноблоки;
• кирпич;
• брусок;
• оцинкованный профиль.

Черновая отделка обычно выполняется гипсокартоном или аквапанелями. В качестве облицовочных материалов используются:

керамическая плитка и керамогранит;

• листовой пластик;
• мебельная плита, фанера;
• жалюзийные дверки.

При выборе технологии возведения экрана, можно ориентироваться на следующие факторы:

• бюджет ремонта;
• материал ванны;
• трудоемкость работ;
• декоративная ценность и целостность интерьера санузла;
• степень необходимости доступа внутрь конструкции;
• физические, анатомические особенности пользователей.

В данном пособии рассматриваются плюсы и минусы экранов, и приводятся видеоинструкции по изготовлению наиболее популярных вариантов.

Самостоятельное изготовление

Каркасный экран для ванны обходится дешевле аналогичной конструкции, выложенной из кирпича, перегородочных блоков. Однако увеличивается трудоемкость работ:

• крепление силовых элементов каркаса возможно только к стенам и полу;
• для отделки каркасной конструкции кафелем необходимо начале обшить его листовым материалом (обычно влагостойкий гипсокартон, реже аквапанели, ЦСП);
• в местах установки дверок и люков необходим монтаж дополнительных стоек, горизонтальных перемычек.

С другой стороны, плитку удобнее всего укладывать на гипсокартон. Поэтому каркасная технология применяется достаточно часто.

Кладка очень удобна для ограждения сантехнических чаш сложной конфигурации и островного способа установки. Этим методом усиливаются акриловые ванны, изготавливаются ступени и бортики подиумов.

Кладку можно сразу облицевать мозаикой или кафелем, люк/дверка может быть установлена в любом удобном месте.

Каркасная конструкция

Классическим вариантом является каркас из оцинкованного профиля для систем ГКЛ, обшитый гипсокартоном. Эта схема позволяет выполнить следующие действия:

• сделать полностью съемные панели на крючках или магнитах;
• смонтировать распашные дверки или сдвижные люки;
• улучшить доступ к коммуникациям за счет небольшой толщины конструкции;
• установить глухой экран под отделку плиткой;
• создать проветриваемую конструкцию с жалюзийными дверками.

Возможна отделка гипсокартона кафельной плиткой, керамогранитной или мозаикой любого формата. Вместо ГКЛ на каркасе можно закрепить вагонку, деревянные, пластиковые панели, если стены санузла отделаны аналогичными материалами.

С точки зрения гигиеничности облицовка должна быть заподлицо с наружной плоскостью бортика ванны. Поэтому гипсокартон должен заходить внутрь на 1 см (толщина кафеля и плиточного клея). Соответственно, стойки и горизонтальные перемычки должны располагаться, еще глубже (на толщину ГКЛ).

Стационарная глухая

Специалисты рекомендуют использовать каркасы только для чугунных, стальных и каменных сантехнических чаш с высокими показателями пространственной жесткости. Основная проблема при сборке каркаса заключается в низкой жесткости верхнего горизонтального профиля вдоль длинной стенки ванны. Поэтому элемент усиливается за счет скручивания двух профилей саморезами между собой. Пошаговая инструкция работ имеется на видео:

Этим способом удобно закрывать одну длинную сторону ванны, смонтированной между двух стен в нише.

Съемного типа

При необходимости постоянного доступа во внутреннее пространство экрана его передняя панель делается съемной. Промышленность выпускает для решения аналогичных задач раздвижной пластиковый экран на каркасе из квадратной тубы. Но он имеет недостатки:

• низкая жесткость;
• широкая щель снизу;
• не подходит для интерьеров, полностью отделанных кафелем.

Пошаговая методика сооружения съемной панели экрана есть на видео:

С учетом веса конструкция должна обслуживаться двумя людьми.

Откидная панель

В сравнении с предыдущим вариантом откидная панель экрана или какая-то ее часть может обслуживаться одним человеком. Но, удобство доступа под ванну в этом случае снижается. Видеоинструкция приведена ниже:

Фиксация панели в вертикальном положении осуществляется магнитами или дверными доводчиками. Вместо оклеивания ГКЛ плиткой можно выполнить отделку экрана панелями из пластика или МДФ.

С жалюзийными дверками

Основные ограничения для использования данного варианта экрана: наличие свободного пространства в зоне открывания распашной дверцы и отделка санузла схожими по дизайну облицовками, например, вагонкой, ПВХ панелями под дерево. Алгоритм сборки приведен ниже:

Во избежание проседания дверок стойки, сами створки, петли должны быть достаточно мощными.

Сдвижные дверки из панелей

С одной стороны, самостоятельно изготовить экран из раздвижной пластиковых панелей достаточно просто. С другой стороны, для этого в магазине нужно найти панель ПВХ шириной минимум 60 см, что достаточно сложно. Можно собрать створки из нескольких узких панелей, приклеив с обратной стороны элементы усиления, но это увеличит трудоемкость работ.

Пошаговая инструкция представлена ниже:

В сравнении с заводским экраном данная конструкция изначально подогнана под конкретный размер сантехники и места ее установки. Поэтому снизу нет щелей, жесткость намного выше.

Кладка

Традиционным материалом для кладки является керамический кирпич. Однако часто применяются пазогребневые, пенобетонные, газобетонные перегородочные блоки. Дополнительным бонусом является их хорошая обрабатываемость:

• газоблок и пенобетон легко режутся ножовкой;
• отверстия под петли дверей, люков можно сверлить обычной дрелью, а не перфоратором;
• верхняя часть блоков стесывается топором, стамеской без особых усилий, чтобы запустить кладку внутрь под ванну.

Кладка повышает жесткость акриловой ванны, что так же является дополнительным плюсом технологии. Поверхность экрана не нужно штукатурить/шпаклевать под укладку кафеля.

Экран из пенобетонного блока

При установке на ребро вертикально кладка будет выполнена в один ряд. Этот вариант обладает максимальной жесткостью, и позволяет значительно укрепить ванну. Блоки могут укладываться на раствор или крепиться к несущим конструкциям здания и друг к другу монтажной пеной.

Пенобетон подвержен растрескиванию с течением времени. Поэтому поверхность кладки лучше всего армировать стекловолоконной тканью в слое штукатурки.

Технология работ показана на видео:

Газобетонный блок обладает повышенными характеристиками стойкости к влаге и раскрытию трещин, по сравнению с пенобетоном

Подиум для угловой ванны

При установке сантехнической чаши в форме сектора окружности используется угловой экран из кирпича. Подиум дополнительно имеет одну или несколько ступеней, облегчающих эксплуатацию сантехники пожилыми людьми, детьми, инвалидами.

Технология изготовления секторного подиума:

Для облицовки криволинейных поверхностей обычно применяется мозаика, ступени не обязательно должны иметь форму полукруга, возможно устройство прямой лесенки.

Ниша для ног

При монтаже экрана снижается комфортность использования ванны для стирки и обслуживания внутренней поверхности чаши. Другими словами, стопы упираются в стенку, не давая подойти вплотную, например, для очистки, стирки крупногабаритных вещей, не помещающихся в стиральную машинку.

Существует четыре варианта конструкций, облегчающих эту задачу:

• вырез высотой 5 – 10 см между экраном и полом;
• ниша на этом же уровне;
• скошенная книзу поверхность экрана;
• ниша со скошенной плоскостью в средней части экрана.

На видео приведена технология сборки каркаса с нишей для ног:

Основным минусом является накопление пыли/грязи в местах сопряжения ниши с вертикальными поверхностями и напольными покрытиями. Возможно смещение горизонтальных плиточных швов из-за увеличения длины наклонной поверхности. Также это считается плохим тоном в дизайне.

Аварийный люк

Возможно изготовлением самодельного аварийного съемного люка. В отличие от заводских аналогов он изготавливается без магнитиков, шарниров и прочих аксессуаров по следующей технологии:

• в кладке изготавливается окно, чуть меньшего размера, чем кафель;
• в момент укладки плитки задняя часть одного элемента облицовки оклеивается скотчем;
• после отвердевания клея производится затирка швов герметиком.

Оклеенная пленкой плитка ничем не выделяется в общем массиве. При необходимости доступа к коммуникациям швы срезаются ножом, кафель извлекается вакуумной присоской, как на видео ниже:

После ремонта слива, облицовка монтируется на место, швы вновь заполняются герметиком.

Ревизионный люк

При необходимости постоянного доступа под ванну, например, для хранения тазов-ведер, моющих/чистящих средств, в кладку или каркасную систему встраиваются дверки или люки. Промышленность выпускает ревизионные люки с дверками распашного, сдвижного и откидного типа с обычными и нажимными механизмами открывания.

Проем под люк нужно сделать в нижней передней части ванны. Именно здесь проходят канализационные трубы, стоит трап и сифон. При наличии в чаше гидромассажных форсунок потребуется несколько люков или съемная передняя панель.

Таким образом, изготовить экран собственным силами можно по двум технологиям, облицевать практически любыми материалами. Для увеличения качества обслуживания инженерных систем в конструкцию могут быть добавлены дверки и люки.
