Расшифровка без ошибок: как понять формулу стеклопакета?

Несмотря на то, что многие современные здания оснащены пластиковыми окнами, некоторые люди до сих пор не видят разницы между понятиями «стеклопакет», «окно из ПВХ» и «пластиковое окно». На самом деле, профиль ПВХ и стеклопакет – это две составляющие части окна, каждая из которых является самостоятельной системой.

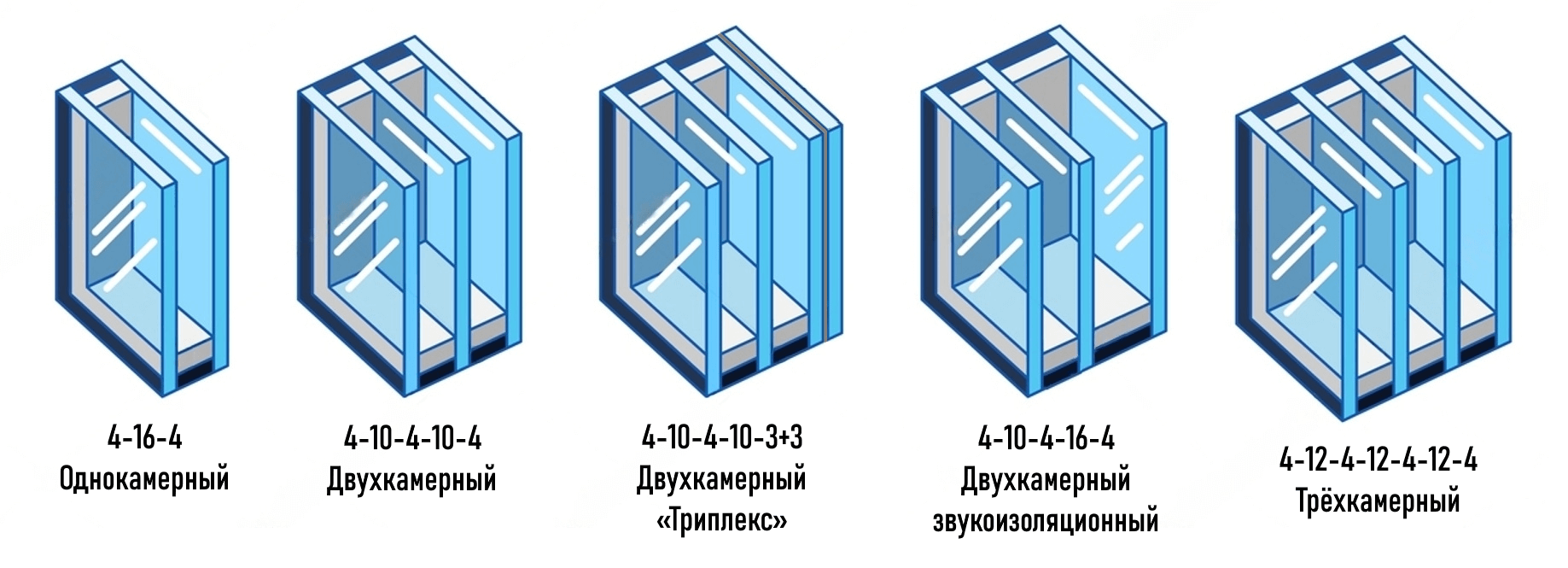

Стеклопакет представляет собой конструкцию из двух или трех стекол, пространство между которыми заполнено воздушными камерами. Ширина камеры варьируется в зависимости от используемой дистанционной рамки, обычно она составляет от 10 мм и более. Специальное адсорбирующее вещество внутри рамки поглощает влагу, благодаря чему стекла не запотевают изнутри, всегда остаются чистыми и не требуют сложного ухода. От толщины стеклопакета зависят его тепло- и звукоизоляционные свойства.

Однокамерные стеклопакеты

Состоит из двух стекол, каждое из которых имеет толщину 4 мм, и воздушной камеры, создаваемой при помощи дистанционной рамки шириной 16 мм. Такие пакеты не отличаются высокими изоляционными характеристиками, чаще всего используются при остеклении лоджий или балконов, а также при установке окон, выходящих на застекленный балкон. Один из наиболее экономичных вариантов.

Формула обычного однокамерного пакета:

4-16-4, где 4-ширина используемого стекла в мм, а 16 ширина дистанции между стеклами. Эти показатели могут быть и другими.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице. Как видите, при высшем качестве стекол букву «М» вообще не указывают в формулах.

Расшифровка формул стеклопакетов для пластиковых окон

Формула стеклопакета отображает его конструктивные особенности. Символы обозначают характеристики стекол, дистанционных рамок и газовой смеси, заполняющей камеры. Расшифровка формулы стеклопакета идет с наружного стеклянного листа, находящегося с уличной стороны. Первые символы — миллиметровка и марка стекла, через черту пишется второе значение — это ширина внутренней рамки, третье значение — свойства второго стекла, потом вновь идет ширина второй рамки, и завершает маркировку третье стекло (при условии двухкамерного стеклопакета), располагаемое с «домашней» стороны. Классификация стеклопакетов по количеству камер и их обозначения (аббревиатуры) Формульная запись может начинаться с аббревиатуры, обозначающей количество камер. Если в начале стоит СПО — это означает, что стеклопакет имеет одну камеру. Формулы двухкамерных стеклопакетов начинаются с аббревиатуры СПД. Здесь СП — сокращение «стеклопакета», а О и Д — соответственно, «однокамерный» или «двухкамерный».

Стеклопакеты Однокамерным называется стеклопакет, состоящий из двух стекол, расположенных параллельно и герметично соединенных одной дистанционной рамкой. Двухкамерным стеклопакетом называется конструкция, состоящая из трех стекол, соединенных двумя рамками. К примеру, вот так будет выглядеть формула однокамерного стеклопакета, шириной 24 мм: 4М1-16-4М1 (4 мм – толщина стекла, 16 мм — ширина дистанционной рамки, М1 — тип стекла). Если вместо обычного флоат-стекла, будет использовать энергосберегающее, то формула будет выглядеть уже иначе: 4М1-16-4и (здесь внутренне стекло обеспечивает удерживание тепла внутри помещения и защиту пространства от сквозняков, сопротивление теплопотерям достигает 0,59 м2 С/Вт, по сравнению с предыдущей формулой – 0, 32 м2 С/Вт). А вот уже иначе выглядит расчет формулы двухкамерного стеклопакета, шириной 32 мм: 4М1-10-4М1-10-4М1 (в формуле уже учитывается три стекла и две дистанционные рамки, шириной по 10 мм, теплоизоляция составляет 0, 47 м2 С/Вт). Если заменить обычное стекло на энергосберегающее, то получим следующую формулу: 4М1-10-4М1-10-4и (принцип все тот же, внутреннее стекло обозначается другой маркировкой, присущей энергосберегающим стеклам, теплоизоляция при этом увеличивается до 0, 64 м2 С/Вт). В скобках после обозначения камерности может указываться общая толщина конструкции. Например, формула 32-мм стеклопакета имеет вид СПД(32) 4М1-10-4М1-10-4М1. Здесь видно, что изделие составлено из трех стекол по 4 мм и двух рамок по 10 мм, в сумме составляющих 32 миллиметра. ГОСТ Р 54175-2010 «Стеклопакеты клееные. Технические условия» описывает также стеклопакеты со специальными свойствами, которые потом отображаются в формуле. Их свойства тоже могут включаться в аббревиатуру в виде букв:

• УД — устойчивые к ударам;
• Э — энергосберегающие;
• С — солнцезащитные;
• Ш — защищенные от шума;
• М — морозостойкие.

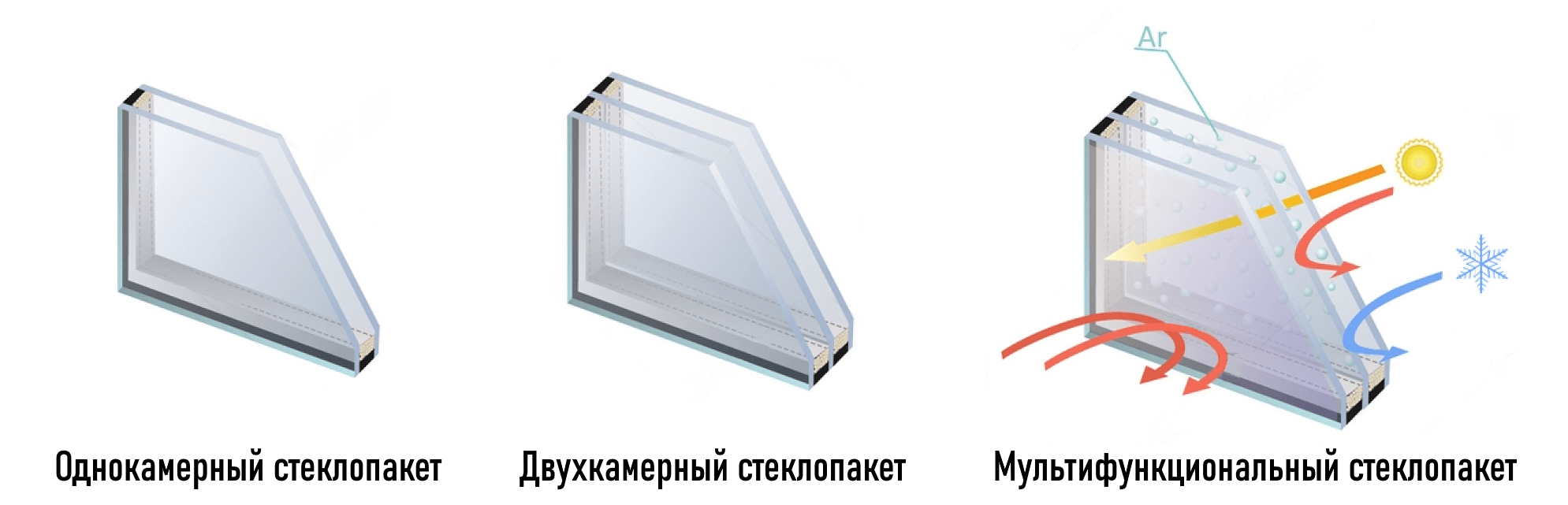

Существуют и мультифункциональные изделия, комбинирующие несколько свойств, например, энергосберегающие и шумозащитные. Определить эти характеристики можно по свойствам стекол. Разновидности стекла для стеклопакетов и его маркировка Формулы стекла в стеклопакете отображают толщину стекол, их марку и характеристики. Принадлежность материала к конкретному виду обозначается буквами, сокращениями или словами. Листовое стекло

Стандартные стеклопакеты изготавливаются из стекол марки М1. Характеристики этого вида считаются достаточными для обеспечения необходимого качества, использовать более низкие марки не рекомендуется ГОСТами. Такой материал является прозрачным, у него минимум пузырьков и оптических искажений. Получается этот вид стекольной продукции методом вытяжки. Помимо М1 существуют М0, М2 и т.д. Расшифровка формулы стеклопакета включает толщину стекла, указываемую перед маркой. Применяются стеклянные листы на 4, 6, 8 и т.д. миллиметров. К листовому типу относятся также флоат-стекло, обозначаемое символом F или словом float. Флоат-стекло плоское и бесцветное, оно отличается от обычного способом изготовления: смесь силикатов непрерывно отливается на жидкое олово с последующим охлаждением. При расшифровке стеклопакета можно встретить надпись 6Fjumbo. Она говорит о флоат-стекле толщиной 6 мм с большими размерами. Джамбо (Jumbo) — вид архитектурного стекла, полированные листы которого достигают рекордных размеров в 6000х3210 миллиметров. Армированное стекло Обозначается буквой А. В армированный стеклянный лист на этапе производства закладывается проволочная сетка. Она производится из малоуглеродистой стали и служит для придания готовому изделию безопасности и пожарной устойчивости. В формуле армированного стеклопакета, стекло будет идти с приставкой «А». Например: 4А-8-4М1. Буквой А маркируются и самоочищающиеся стекла. Хотя чаще они помечаются как Active Clear, чтобы не перепутать, нужно следить за другими свойствами: армированные стекла бывают бесцветными, цветными, плоскими, волнистыми и рифлеными — и все они имеют внутри сетку. Триплекс Другое название — многослойное стекло. Материал состоит из трех стеклянных слоев, скрепленных особой пленкой или специфическими полимерами. Благодаря этому он способен выдерживать огромные нагрузки, что относит его к ударозащитным изделиям. В формуле стеклопакета триплекс обозначается как:

• — 3.3.1 (два 3-мм стекла и 1-мм пленка);
• — 4.4.1 (два стекла по 4 мм и пленка 1 мм);
• — МС 33.2 (два стекла 3 мм и пленка 2 мм);
• — Stratobel Clear 3.3.1 (4.4.1);
• — Optilam Clear 3.3.1 (4.4.1).

В зависимости от характеристик триплекс может выдерживать удары твердым или мягким телом и воздействие огня. Существуют разновидности, способные защитить не только от шума, но и радиационных помех. Тонированное стекло Ещё его называют цветное. Делится на два подвида — тонированное в массе или рефлекторное. Тонированное в массе стекло относится к флоат-стеклу. Во время производства к жидкому стеклянному сырью добавляются оксиды металлов, что придает готовому изделию необходимый оттенок. Наиболее распространенные цвета — синий, серый, зеленый и бронзовый. Обозначения:

• — Planibel Grey (вместо Grey (серый) может быть иной оттенок, например, Bronze (бронзовый));
• — 4Ton (4T, 4 тон.мас., 4Тон) — толщина и тонирование без указания цвета.

Рефлекторный тип отличается характерным зеркальным эффектом. На его поверхность с одной из сторон наносится оксид металла пиролитическим способом. Пример обозначения: Stopsol Classic Bronze, где вместо Bronze может указываться другой оттенок. Этот вид относится также и к солнцезащитному стеклу.

Закаленное стекло Для придания стеклу дополнительного упрочнения оно закаливается тремя способами:

• — термозакалка;
• — термоупрочнение;
• — химическая закалка.

Термозакалка повышает безопасность: разбиваясь, стекло распадается на мелкие осколки с тупыми краями. Закаливание идет в специальных печах. Лист разогревается до 680 градусов Цельсия и равномерно охлаждается. Обработанное этим способом изделие маркируется аббревиатурой ESG. Процесс термоупрочнения аналогичен. Главное отличие — этап охлаждения длится дольше. Получаемый материал уже не относится к безопасному: при разбиении образуются крупные острые осколки, которыми можно порезаться. Помечается как TVG. Для химической закалки стеклянный лист помещается в соляной раствор и нагревается до температуры более 380 градусов Цельсия. При таких условиях на стеклянной поверхности ионы натрия замещаются ионами калия, что повышает прочность на излом и устойчивость к пожарам. Закаленное стекло может маркироваться символами Зак или З. Солнцезащитное стекло Эта разновидность отличается повышенной способностью отражать или поглощать солнечное излучение. Подразделяется на:

• — тонированное в массе;
• — рефлекторное;
• — с мягким покрытием (имеет нанопокрытие, нанесенное магнетронным методом).

Встречающаяся маркировка:

• — SunStop;
• — StopSol;
• — ANTELIO;
• — 4SGSolar.

Энергосберегающее стекло Оснащается мягким или твердым покрытием, отражающим инфракрасное излучение. Благодаря этой особенности белый солнечный свет беспрепятственно проходит внутрь помещения, однако тепловые волны остаются снаружи, что сохраняет прохладу летом. Домашнее тепло тоже отражается от окон и остается внутри, что защищает от тепловых потерь зимой. Стекла с твердым покрытием маркируются буквой К. Покрытие — оксид олова или индия, наносимый на горячий стеклянный лист. Другой вариант обозначения — Pilkington K Glass. Мягкое покрытие наносится вакуумно-магнетронным методом. Оно представляет собой оксид серебра, отражающий тепловые волны. Обозначается эта разновидность буквами I, И, Е, либо словами Top, Low-e, Top-N. Другие варианты маркировки:

• — Pilkington Optitherm S1 и S3;
• — ClimaGard N;
• — CLGuN;
• — ENplus;
• — ZERO (ZERO-E);
• — Futur-N.

Формула энергосберегающего двухкамерного стеклопакета может выглядеть так: 4и-14-4-14-4и где, 4 – толщина в мм И – тип стекла, в данном случае оно энергосберегающее 14 – ширина внутреннего пространства Коэффициент сопротивления теплопередаче при использовании такого энергосберегающего стеклопакета равен 0,92 м2 С/Вт. Мультифункциональное стекло Или высокоселективное. Такие стекла сочетают характеристики энергосберегающих и солнцезащитных. Достигается это свойство за счет многослойному нанесению специальных покрытий, что полностью пропускает полезный свет, но отражает тепло. Обозначения:

• — MF;
• — SunCool;
• — ClimaGard Solar;
• — GuSolar;
• — StopReyNeo;
• — SELEKT;
• — LifeGlassGear.

Маркировка дистанционных рамок и межкамерного пространства у стеклопакетов Дистанционные рамы разделяют стеклянные листы в стеклопакете. Если они изготовлены из алюминия (самый распространенный случай), то это никак не отмечается, в формуле тогда отражается лишь толщина в миллиметрах.

Если рамка изготовлена с использованием термовставок для повышения защитных свойств, она помечается как TP или ТД, что означает «тепловая дистанция» или терморазрыв. Обозначаться они могут и по названию производителя:

• — Termix;
• — TPS;
• — SwiggleStrip;
• — SuperSpacer и т.д.

Расшифровка маркировки стеклопакета может включать и газ, заполняющий пространство между стеклами — воздушную камеру. Если это пространство заполнено высушенным воздухом, то никакие обозначения не используются. Если герметичная полость заполнена инертным газом для лучшей теплоизоляции, то указывается тип вещества:

• — ксенон — Xe;
• — криптон — Kr;
• — аргон — Ar или A;
• — гексафторид серы — Sf.

Примеры расшифровки и таблица формул стеклопакетов Маркировка наносится на этикетке изделия — этого требуют ГОСТы. Наносится она и на видимой части внутренней рамки. Простейший пример расшифровки: 4М1-16-4М1 — однокамерный стеклопакет, состоящий из двух 4-мм стекол и 16-мм алюминиевой дистанционной рамки. Камера заполнена воздухом.

Вариант формулы 52-мм стеклопакета: СПД (52) 4MF-20Ar-4М1-20Ar-4i — двухкамерный стеклопакет, состоящий из наружного 4-мм мультифункционального стекла, двух камер, заполненных аргоном и разделенных простыми алюминиевыми рамками, внутреннего простого 4-мм стекла и энергосберегающего 4-мм с домашней стороны. Этот же пример формулы можно продемонстрировать на стеклопакете с шириной 40 мм: 4М1-14-4М1-14-4М1. В формуле шумоизоляционного стеклопакета важную роль играет ширина внутреннего пространства (дистанционной рамки) и толщина самих стекол, каких-то особенных маркировок здесь нет: 4М1-12-4М1-8-4М1. В данной формуле шумопоглощающего стеклопакета его основное качество достигается различным расстоянием стекол, сдвинутого ближе к «домашнему» стеклу – 12 мм и 8 мм. При таком стеклопакете звукоизоляция достигает 39 дБ. Существует еще один вариант достигнуть высоких звукоизоляционных характеристик стеклопакета, например: 6М1-10-4М1-6-4и. Здесь мы видим, что используются стекла различной толщины (6 мм и 4 мм), а также типа (М1 и И-стекло, энергосберегающее), расстояние при этом также разное – 10 и 6 мм.

Двухкамерные стеклопакеты

Конструкция представляет собой комбинацию трех 4-миллиметровых стекол и двух воздушных камер между ними, по 10 мм каждая. Общая толщина стеклопакета составляет 32 мм. Этот вид чаще всего выбирают при ремонте жилых домов, поскольку он сочетает в себе экономичность и достойные тепло- и шумоизоляционные показатели. Двухкамерный стеклопакет позволяет комбинировать различные характеристики стекол: цвет, стойкость к ударам, толщина, наличие декоративных элементов. Комплекс характеристик подбирается с учетом пожеланий заказчика и зависит от многих факторов: места расположения дома или квартиры, этажа, удаленности от дороги, наличия отопления, южной или северной стороны дома.

Формулы двухкамерных стеклопакетов весьма различны. К примеру, она может быть такой – 4-10-4-10-4. Первым в формуле всегда обозначается стекло, выходящее на улицу, не стоит забывать об этом, выбирая непростые стеклопакеты.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице.

Особенности маркировки окон ПВХ

Вышеприведенные кодировки заимствованы у европейских производителей. В российских нормативах введена своя аббревиатура — по первой букве значимой характеристики.

• ударопрочность — У;
• шумозащита — Ш;
• солнцезащита — С;
• морозостойкость — М;
• энергосбережение — Э.

В интернете вместе с маркировкой пластиковых окон часто ищут и их значимые характеристики. Запрос можно сформировать так: «однокамерный солнцезащитный стеклопакет» или «4-16-4Э». Чтобы не ошибиться, позвоните менеджерам «Оконных технологий». Мы проконсультируем по вопросам выбора профиля и стеклопакета и порекомендуем вариант для вашего дома.

Энергосберегающие стеклопакеты

Эффект сохранения тепла достигается при помощи комбинации обычного стекла с низкоэмиссионным, покрытым ионами серебра. Это покрытие обладает свойствами теплового зеркала. При установке стекол покрытие располагается внутри пакета, благодаря чему оно надежно защищено от повреждений во время эксплуатации. Для улучшения энергосберегающих показателей воздушная камера заполняется газом аргон. Большая плотность этого газа в сравнении с воздухом позволяет создавать слоистую среду, отлично отражающую практически все звуковые волны. Аргоновая камера способна повысить показатель сопротивления теплопередаче примерно на 0,03, благодаря чему температура стекла при низких температурах за окном будет на несколько градусов выше, чем в обычном однокамерном стеклопакете. Кроме того, аргон препятствует скоплению конденсата между стеклами.

Установка энергосберегающего стеклопакета позволит практически вдвое уменьшить потерю тепла из помещения. Такие окна хорошо пропускают свет, отражая ультрафиолетовые лучи. Это позволяет экономить средства не только на отоплении и кондиционировании, но и на электрическом освещении в течение всего года. Такие конструкции популярны в регионах с суровой зимой, резкими перепадами температур, и также в загородных домах и других помещениях с плохим отоплением.

Формула энергосберегающего стеклопакета выглядит таким образом – 4-12-4-8-4i, а если одна из камер заполнена инертным газом, чаще всего аргоном, то возле ширины дистанционной рамки указывается символ заполнения, в таком случае формула энергосберегающего стеклопакета будет такой – 4-12-4-8ar-4i.

Что включает маркировка?

Правильная маркировка пластиковых окон несет в себе следующую информацию:

• Какое использовано стекло и насколько оно толстое.
• Какая ширина у воздушной камеры (расстояние между стеклами).
• Каким видом газа наполнен стеклопакет (аргон, воздух и т.д.).

Виды и толщина стекла обозначаются следующим образом:

• M – это обычные стекла, не имеющие никаких дополнительных свойств.
• K – такое стекло имеет более твердое покрытие, защищено от мелких повреждений, его покрытие низкоэмиссионное.
• F – продукцию получают по особой флоат-технологии, она считается более прочной и лучше держит тепло.
• I – маркировка стеклопакетов пластиковых окон, стекла которых имеют мягкое низкоэмиссионное покрытие.
• PI – на стекло нанесена энергосберегающая пленка.
• S – это окрашенное в массе стекло.

Расстояние от стекла до стекла может доходить до 36 мм. Самое минимальное значение – 6 мм. Для того чтобы узнать, какой газ находится в воздушной камере, наносится на раму маркировка стеклопакетов пластиковых окон. Узнать, какой газ внутри, можно по следующим значениям:

• Если внутри стеклопакета находится сухой воздух, ставится пробел.
• Ar – встречается достаточно часто и значит, что в стеклопакете аргон
• реже встречается обозначение Kr – это криптон и SF6 – гексафторид серы.

Маркировка может выглядеть, например, так – 4 M – 16 – 4 M: это означает, что перед вами однокамерный стеклопакет, имеющий два обычных стекла, расположенных друг от друга на расстоянии 16 мм. Заполнена конструкция сухим кислородом. Если стеклопакет двухкамерный, но с теми же параметрами, его маркировка будет выглядеть так: 4M -16-4M -16-4M. Если камера наполнена, например, аргоном, маркировки окон из ПВХ будет выглядеть следующим образом: 4M – 16Аr – 4м.

Маркировка стеклопакета внутри

Противоударные стеклопакеты

Для повышения прочности окна используют многослойное стекло «триплекс», соединенное прозрачной пленкой. Высокая гибкость и значительная толщина «триплекса» (от 6 до 40 мм) значительно повышают устойчивость окна к ударам. Защитная пленка не дает стеклу разлететься на мелкие осколки при значительном внешнем воздействии. Кроме «триплекса» могут применяться стекла класса защиты А2 и А3.

Триплекс в маркировках обозначают двумя способами.

1. 3-3-1 (3(1)3, 3.1.3). Триплекс склеен их двух 3-миллиметровых стекол. Толщина пленки — 1 мм.
2. MC1. «МС» обозначает Многослойное Стекло. В этом случае оно склеено из двух 4-миллиметровых листов. Толщина пленки — 1 мм.

Чем отличаются стеклопакеты ручной и конвейерной сборки

Ни для кого не будет открытием, что многие производители пластиковых окон заказывают стеклопакеты под размер в специализированных фирмах.

Ответить однозначно, что лучше, стеклопакеты сделанные своими руками или заводского исполнения, сложно. При соблюдении технологии, и те и другие могут прослужить долгие годы. Но наиболее слабым местом большинства стеклопакетов кустарного производства является первичная герметизация.

То есть, в целях экономии, стекло приклеивается к дистанционной рамке не с помощью бутиловой ленты, а с помощью двухстороннего прозрачного скотча. Скотч стоит на порядок дешевле, что позволяет удешевить изделие. При использовании некачественного продукта (скотча), с годами на таком стеклопакете могут появиться желтые подтёки.

Справедливости ради, стоит отметить, что применение скотча не всегда приводит к подобным результатам.

Отличия, не влияющие на качество стеклопакета

На кустарном стеклопакете дистанционная рамка собрана из нарезанных алюминиевых профилей, соединённых пластиковыми уголками. Поэтому угол выглядит более ровным (рис. А-В). На стеклопакетах заводского изготовления, обычно, дистанционная рамка загибается в углах на автоматизированном оборудовании. В результате чего, угол выглядит замятым (рис. Б-В).

Стык на рамке заводского стеклопакета может оказаться в любом месте, а не в углах, как на кустарном. На рамке заводского стеклопакета, обычно, наносится клеймо производителя. На стеклопакетах ручного изготовления оно отсутствует.

Теплоизоляционные характеристики стеклопакетов ГОСТ-24866-99.

Теплоизоляционные свойства стеклопакетов характеризуются Приведенным сопротивлением теплопередаче Rопр.

Чем оно выше тем более теплый стеклопакет.

В таблице представлена величина приведенного сопротивления теплопередаче Rопр для наиболее распространенных конструкций стеклопакетов.

Rопр.

Отличия, влияющие на качество стеклопакета

Чтобы увидеть другие отличия, необходимо снять штапик (хотя бы один). На стеклопакетах ручной работы, в местах приклеивания дистанционной рамки скотчем (если не использовалась бутиловая лента), видна рамка (рис. Б-Г). На заводских стеклопакетах место приклеивания имеет чёрный цвет (рис. А-Г).

Это не относится к огнестойким стеклопакетам. Дистанционная рамка у них имеет другую конструкцию.

Маркировка стекол автомобиля. Виды и расшифровка.

Сегодня известно два вида стекол для автомобилей и пять разновидностей маркировки для изделий. Производят автостекла на сегодняшний день примерно два десятка производителей во всем мире.

На автостекле в угловой части сверху или снизу можно найти стандартную маркировку, которая расскажет о разновидности стекла, позволит определить год изготовления и производителя изделия. Кроме этого, по маркировке можно выяснить, какие действия проводились с машиной после ее угона (при наличии противоугонной маркировки). Иными словами, маркировка способны предостеречь и защитить владельца авто.

Чтобы расшифровать обозначение на стекле, стоит сразу разобраться, какие разновидности автостекол существуют.

Вид автостекол

Автомобильные стекла ранжируются в зависимости от производственного материала и имеют значимые для автовладельца различия в прочностных показателях и не только.

Триплекс

Стекло, выпущенное по технологии триплекс, включает в себя несколько слоев. Традиционно это два слоя, скрепленных между собой полимерной пленкой. Традиционно такое автомобильное стекло устанавливают в роли лобового/ветрового, редко — боковых или панорамных. На поверхности такого изделия написано Laminated, Lamisafe, что означает многослойное.

За счет эластичной органической составляющей триплекс практически невосприимчиво к механическому воздействию -имеет очень высокий показатель прочности. Стандартная толщина изделия — 5-7 мм, усиленные изделия производят толщиной 8-17 мм.

При разрушении стекло не раскалывается на осколки, полимерная пленка удерживает их — водитель и сидящие в салоне автомобиля не пострадают.

В числе прочих положительных свойств триплекс:

• высокая степень шумоподавления;
• устойчивость к термическому влиянию;
• возможность смены оттенка;
• экологичность материалов.

Из недостатков триплекс можно справедливо отметить большой вес, сложность производственного процесса и сравнительно высокую стоимость.

Сталинит

Такое изделие применяют в качестве задних, дверных стекол и люков сверху. На его поверхность наносят букву «Т» и надпись Tempered, Temperlite, Therlite, что переводится, как закаленное.

В России такой тип автостекол обозначают буквой З и устанавливают на Классику.

Сталинит дешевле триплекса, однако, оно не такое прочное. При разрушении стекло крошится на небольшие фрагменты с тупыми гранями. Автомобилисту не советуют использовать сталинит в роли лобового стекла: в случае аварии осколки могут навредить водителю и сидящим в салоне.

Производители

Сегодня существует порядка двадцати производителей автомобильных стекол. Условно изготовителей можно разделить на три класса. Самые известные из них:

1. Производители изделий премиум-класса: Pilkington (Великобритания), Saint Gobain Sekurit (Франция), AGC (Япония), PPG (США).
2. Изготовители стекол бизнес-класса: JAAN (Польша), Guardian (США), Shatterprufe (ЮАР).
3. Фирмы, занимающиеся изготовлением стекол эконом-класса: XYG (Китай), CSG (Китай), FYG (Китай), Starglass (Испания), Tamglass (Финляндия) и пр.

Маркировка

Оригинальные автомобильные стекла отличаются заводской маркировкой или омолагацию. Если научиться читать обозначение, можно не только не нарваться на подделку, но и узнать, где был сертифицирован продукт, дату его выпуска и другие интересующие автомобилиста данные.

Маркировка расположена в угловой части изделия (сверху или снизу). Она состоит из нескольких компонентов:

• наименование производителя/товарного знака;
• разновидность стекла (материала);
• соответствие изделию евростандарту качества и код страны, в которой производилась сертификация (буква Е с числовым кодом сверху).

Стандарты

Рассмотрим несколько стандартов маркировок детальнее и расшифруем их на конкретных примерах.

Американский

Американская разновидность маркировки подчиняется стандарту FMVSS 205. Все изделия, передаваемые на автозаводские конвейеры, маркируются определенной информацией, которая гарантирует безопасность детали.

Маркировка в форме монограммы имеет интересное название жук.

В стандарте США имеются символы DOT, M и AS. Номер после DOT — это сертификат завода-изготовителя, подтверждающий факт соответствия изделия предписаниям транспортного департамента Америки.

Рассмотрев маркировку стекла PPG на примере ниже и сверив код 18, можно утверждать, что продукция относится к компании PPG и изготовлена в Питсбурге (США).

Европейский

В Европе действуют стандарты безопасности, которые относят к авто, реализуемым на территории стран ЕС. Поскольку в Европе действуют законодательства нескольких государств, было решено создать и принять единый стандарт ECE R43, подписанный всеми членами ЕС. На изделиях с европейской маркировкой, буква «Е» расположена в монограмме.

Некоторые элементы автостекол, реализуемых и установленных в Америке, имеют Маркировку европейского типа и прописанные на поверхности AS.

На примере маркировки стекла ниже мы можем утверждать, что изделие изготовлено под маркой Pilkington. Стекло прошло сертификацию в Германии Е1. Код завода-производителя изделия 682 (ST HELENS WA, ENGLAND).

Маркировка стекол китайских и японских автомобилей

Китайские стекла

В маркировках стекол производителей из Китая и Японии все читается по

аналогичному принципу. Из маркировки стекла китайского изготовителя FY, который владеет двумя парами заводов по производству автостекол, мы видим, что перед нами многослойное изделие. Стекло было сертифицировано в Нидерландах.

В приведенном случае в маркировке не указаны буквы ССС в круге. Это значит, что авто поставляется в Европу. В остальных случаях маркировка содержит CCC E000199/E000039.

Японские стекла

Перед вами пример маркировки стекла крупного мирового концерна по изготовлению стекол Asahi Glass Company (Япония). Все изделия, заготовленные в этой стране, шифруются кодом 43.

Это стекло носит марку AGC Automotive. К Asahi Glass Company относятся также Asahi, Lamisafe, AP Tech. Splintex, Temperlite, Asahimas, БОР.

1. E6 43R знак официально утверждено;
2. DOT 24 код предприятия-производителя
3. М203 код, указывающий на разновидность материала, включая толщину и цвет;
4. AS1 соответствие стандарту качества, принятому в Америке;
5. .. 3 дата выпуска (точки это месяц, цифра — год производства)
6. 2601 еврокод автомобиля

Российские стекла

Российская разновидности маркировки стекол подчиняется ГОСТ 5727-88, действующему в РФ. Маркировка стекла ВАЗ (см. пример ниже) включает следующие элементы:

1. WL многослойное автомобильное стекло (ветровое);
2. TINTED теплопоглощающее;
3. E2 43R 000 5418 знаки официально утверждено;
4. ARB (в ромбике) — знак Борского стекольного завода для альянса Рено-Ниссан-Автоваз.
5. . 8 дата выпуска.

Расшифровка маркировки стекла

Обобщая и дополняя информацию, приведенную выше, предоставим полную расшифровку маркировки автомобильного стекла пояснениями:

1.Товарный знак (торговая марка)

Обозначает принадлежность изделия к определенному заводу-изготовителю — AGC AUTOMOTIVE, Pilkington.

2. Расширенный тип автостекла

Наклонные римские цифры от I до VI наносятся на поверхности стекол соответствующих видов:

• I упрочненных ветровых;
• II многослойных ветровых;
• III триплекс обработанных;
• IVпластиковых;
• V не ветровых с процентом пропускной способности меньше 70;
• VI двухслойных с тем же коэффициентом.

Речь идет о стране, в которой стекло прошло сертификацию. На изделии может быть указаны сочетания букв и цифр от E1 — Германия до E43 — Япония.

Код	Страна
Е1	Германия
Е2	Франция
Е3	Италия
Е4	Нидерланды
Е5	Швеция
Е6	Бельгия
Е7	Венгрия
Е8	Чехия
Е9	Испания
Е10	Сербия
Е11	Англия
Е12	Австрия
Е13	Люксембург
Е14	Швейцария
Е16	Норвегия
Е17	Финляндия
Е18	Дания
Е19	Румыния
Е20	Польша
Е21	Португалия
Е22	Россия
Е23	Греция
Е24	Ирландия
Е25	Хорватия
Е26	Словения
Е27	Словакия
Е28	Беларусь
Е29	Эстония
Е31	Босния и Герцеговина
Е32	Латвия
Е37	Турция
Е42	Европейское сообщество
Е43	Япония

4. Обозначение номера материала (М)

5. Код материала, который определяет тип изделия, включает оттенок и его толщину.Дата производства автостекла

Эта информация может быть приведена в двух формах:

Через дробь с прописью месяца и года изготовления, например, 5/20 май 2020-го года.

Сочетанием цифр и точек. Цифра и точки отображают год, сумма точек до цифрового обозначения месяц выпуска, сумма точек после цифрового обозначения месяц изготовления + 6.

6. Изделие прошло испытания на прочность и пропускную способность

AS1. Изделие может быть закреплено в любом месте транспортного средства.

AS2. Не может быть применено в роли ветрового стекла (не пройден тест на проникновение).

AS3. Изделие нельзя использовать на авто в качестве ветрового и бокового стекла. Применимо к затемненным стеклам.

7. Код DOT или шифр производителя

Код с цифрами указывает на настоящего изготовителя стекла. Этот код обязательно должен быть отображен на всех изделиях без исключения.

8. Тип автостекла

Laminated Lamisafe из двух и более слов с пленкой

10. Соответствие стандарту безопасности ECE R43 (43R-001532) (Европа)

Значки на стеклах. Дополнительные обозначения

На стекле машины могут быть нарисованы дополнительные изображения, расшифровку которых тоже не помешает знать:

Расшифровка формул стеклопакетов

Формула стеклопакета отображает его конструктивные особенности. Символы обозначают характеристики стекол, дистанционных рамок и газовой смеси, заполняющей камеры. Расшифровка формулы стеклопакета идет с наружного стеклянного листа, находящегося с уличной стороны. Первые символы — миллиметровка и марка стекла, через черту пишется второе значение — это ширина внутренней рамки, третье значение — свойства второго стекла, потом вновь идет ширина второй рамки, и завершает маркировку третье стекло (при условии двухкамерного стеклопакета), располагаемое с «домашней» стороны.

Классификация стеклопакетов по количеству камер и их обозначения (аббревиатуры).

Формульная запись может начинаться с аббревиатуры, обозначающей количество камер. Если в начале стоит СПО — это означает, что стеклопакет имеет одну камеру. Формулы двухкамерных стеклопакетов начинаются с аббревиатуры СПД. Здесь СП — сокращение «стеклопакета», а О и Д — соответственно, «однокамерный» или «двухкамерный».

Формула стеклопакетов

Однокамерным называется стеклопакет, состоящий из двух стекол, расположенных параллельно и герметично соединенных одной дистанционной рамкой. Двухкамерным стеклопакетом называется конструкция, состоящая из трех стекол, соединенных двумя рамками.

К примеру, вот так будет выглядеть формула однокамерного стеклопакета, шириной 24 мм: 4М1-16-4М1 (4 мм – толщина стекла, 16 мм — ширина дистанционной рамки, М1 — тип стекла).

Если вместо обычного флоат-стекла, будет использовать энергосберегающее, то формула будет выглядеть уже иначе:

4М1-16-4TopN (здесь внутренне стекло обеспечивает удерживание тепла внутри помещения и защиту пространства от сквозняков, сопротивление теплопотерям достигает 0,55 м 2* С/Вт, по сравнению с предыдущей формулой – 0, 35 м 2* С/Вт).

А вот уже иначе выглядит расчет формулы двухкамерного стеклопакета, шириной 32 мм:
4М1-10-4М1-10-4М1 (в формуле уже учитывается три стекла и две дистанционные рамки, шириной по 10 мм, теплоизоляция составляет 0, 53 м 2* С/Вт).

Если заменить обычное стекло на энергосберегающее, то получим следующую формулу:
4М1-10-4М1-10-4TopN (принцип все тот же, внутреннее стекло обозначается другой маркировкой, присущей энергосберегающим стеклам, теплоизоляция при этом увеличивается до 0, 71 м 2* С/Вт).

В скобках после обозначения камерности может указываться общая толщина конструкции. Например, формула 32-мм стеклопакета имеет вид СПД(32) 4М1-10-4М1-10-4М1. Здесь видно, что изделие составлено из трех стекол по 4 мм и двух рамок по 10 мм, в сумме составляющих 32 миллиметра.

Разновидности стекла для стеклопакетов и его маркировка.

Формулы стекла в стеклопакете отображают толщину стекол, их марку и характеристики. Принадлежность материала к конкретному виду обозначается буквами, сокращениями или словами.

Листовое стекло

Стандартные стеклопакеты изготавливаются из стекол марки М1. Характеристики этого вида считаются достаточными для обеспечения необходимого качества, использовать более низкие марки не рекомендуется ГОСТами. Такой материал является прозрачным, у него минимум пузырьков и оптических искажений. Получается этот вид стекольной продукции методом вытяжки. Помимо М1 существуют М0, М2 и т.д.

Листовое стекло

Расшифровка формулы стеклопакета включает толщину стекла, указываемую перед маркой. Применяются стеклянные листы на 4, 6, 8 и т.д. миллиметров.

Триплекс

Другое название — многослойное стекло. Материал состоит из трех стеклянных слоев, скрепленных особой пленкой или специфическими полимерами. Благодаря этому он способен выдерживать огромные нагрузки, что относит его к ударозащитным изделиям.

Триплекс

В формуле стеклопакета триплекс обозначается как:

• 3.3.1 (два 3-мм стекла и 0,38 мм пленка);
• 4.4.1 (два стекла по 4 мм и пленка 0,38 мм);
• 33.2 (два стекла 3 мм и пленка 0,76 мм);
• 44.2 (два стекла 4 мм и пленка 0,76 мм).

В зависимости от характеристик триплекс может выдерживать удары твердым или мягким телом и воздействие огня. Существуют разновидности, способные защитить не только от шума, но и радиационных помех.

Тонированное стекло

Тонированное в массе стекло относится к флоат-стеклу. Во время производства к жидкому стеклянному сырью добавляются оксиды металлов, что придает готовому изделию необходимый оттенок.

Тонированное стекло

Наиболее распространенные цвета — серый и бронзовый.

• 4Т; 4Т1 – бронза;
• 4TGy – серое.

Закаленное стекло

Закаленное стекло – это тип безопасного стекла c термической или химической обработкой для повышения его прочности по сравнению с обычным стеклом.

Закалённое стекло

Закаленное стекло может маркироваться символами Зак или З.

Энергосберегающее стекло

Оснащается мягким или твердым покрытием, отражающим инфракрасное излучение. Благодаря этой особенности белый солнечный свет беспрепятственно проходит внутрь помещения, однако тепловые волны остаются снаружи, что сохраняет прохладу летом. Домашнее тепло тоже отражается от окон и остается внутри, что защищает от тепловых потерь зимой. Обозначается эта разновидность словом TopN.

Энергосберегающее стекло

Формула энергосберегающего двухкамерного стеклопакета может выглядеть так:
4М1-10-4М1-10-4TopN
где, 4 – толщина в мм
TopN – тип стекла, в данном случае оно энергосберегающее
10 – ширина внутреннего пространства
Коэффициент сопротивления теплопередаче при использовании такого энергосберегающего стеклопакета равен 0,71 м 2 *С/Вт.

Мультифункциональное стекло

Или высокоселективное. Такие стекла сочетают характеристики энергосберегающих и солнцезащитных. Достигается это свойство за счет многослойному нанесению специальных покрытий, что полностью пропускает полезный свет, но отражает тепло.

• MF;
• CGS (ClimaGard Solar).

Маркировка дистанционных рамок и межкамерного пространства у стеклопакетов

Дистанционные рамы разделяют стеклянные листы в стеклопакете. Если они изготовлены из алюминия (самый распространенный случай), то это никак не отмечается, в формуле тогда отражается лишь толщина в миллиметрах.

Расшифровка маркировки стеклопакета может включать и газ, заполняющий пространство между стеклами — воздушную камеру. Если это пространство заполнено высушенным воздухом, то никакие обозначения не используются. Если герметичная полость заполнена инертным газом для лучшей теплоизоляции, то указывается тип вещества:

• криптон — Kr;
• аргон — Ar или A.

Маркировка наносится на этикетку изделия — этого требуют ГОСТы. Наносится она и на видимой части внутренней рамки.

Примеры нанесения формулы на рамке и этикетке

Простой стеклопакет

SPO 4M1-16-4M1 – cтандартный однокамерный стеклопакет 24 мм. Два стекла по 4 мм и дистанционная рамка 16 мм. Сопротивление теплопередаче у такого стеклопакета – 0,35 м 2* С/Вт.

Стеклопакет Санар

SPO 4MFNeutral-16Ar-4M1 – однокамерный мультифункциональный стеклопакет Sunar 24 мм. Мультифункциональное стекло с уличной стороны 4 мм, камера с аргоном и дистанционной рамкой 16 мм, простое стекло со стороны помещения 4 мм. Сопротивление теплопередаче у такого стеклопакета – 0,69 м 2* С/Вт.

Внимание! Для расшифровки формулы стеклопакета обратитесь к производителю данного Стеклопакета!

Стеклопакет 50 мм двухкамерный 6СИ-18Ar-4-18Ar-4И

Для изменения теплотехнических и декоративных характеристик предлагается набор опций.

Популярные опции стеклопакета

Шпроссы

И-стекло

Аргон

Как отличить

Способ 1: Количество дистанционных рамок соответствует камерности стеклопакета.

• Одна рамка — однокамерный стеклопакет;
• Две рамки — двухкамерный стеклопакет.

Способ 2: Количество отражений горящего пламени.

• Четыре отражения — однокамерный стеклопакет (отражают 4 поверхности 2 стекол);
• Шесть отражений — двухкамерный стеклопакет (отражают 6 поверхностей 3 стекол).
• Если стеклопакет имеет низкоэмиссионное напыление — оно будет иметь отличное по цвету отражение пламени.

Аналоги

Cтеклопакеты различаются по толщине. Для замены на аналогичный, в пластиковое, деревянное и алюминиевое окно необходимо подбирать стеклопакет не по камерности, а по толщине. В противном случае, потребуется замена профиля штапиков. См.: конструкция окна.

Во время установки нового стеклопакета важно правильно выполнить расклинивание.

Расшифровка формул стеклопакетов

Формула стеклопакета отображает его конструктивные особенности. Символы обозначают характеристики стекол, дистанционных рамок и газовой смеси, заполняющей камеры. Расшифровка формулы стеклопакета идет с наружного стеклянного листа, находящегося с уличной стороны. Первые символы — миллиметровка и марка стекла, через черту пишется второе значение — это ширина внутренней рамки, третье значение — свойства второго стекла, потом вновь идет ширина второй рамки, и завершает маркировку третье стекло (при условии двухкамерного стеклопакета), располагаемое с «домашней» стороны.

Классификация стеклопакетов по количеству камер и их обозначения (аббревиатуры).

Формульная запись может начинаться с аббревиатуры, обозначающей количество камер. Если в начале стоит СПО — это означает, что стеклопакет имеет одну камеру. Формулы двухкамерных стеклопакетов начинаются с аббревиатуры СПД. Здесь СП — сокращение «стеклопакета», а О и Д — соответственно, «однокамерный» или «двухкамерный».

Формула стеклопакетов

Однокамерным называется стеклопакет, состоящий из двух стекол, расположенных параллельно и герметично соединенных одной дистанционной рамкой. Двухкамерным стеклопакетом называется конструкция, состоящая из трех стекол, соединенных двумя рамками.

К примеру, вот так будет выглядеть формула однокамерного стеклопакета, шириной 24 мм: 4М1-16-4М1 (4 мм – толщина стекла, 16 мм — ширина дистанционной рамки, М1 — тип стекла).

Если вместо обычного флоат-стекла, будет использовать энергосберегающее, то формула будет выглядеть уже иначе:

4М1-16-4TopN (здесь внутренне стекло обеспечивает удерживание тепла внутри помещения и защиту пространства от сквозняков, сопротивление теплопотерям достигает 0,55 м 2* С/Вт, по сравнению с предыдущей формулой – 0, 35 м 2* С/Вт).

А вот уже иначе выглядит расчет формулы двухкамерного стеклопакета, шириной 32 мм:
4М1-10-4М1-10-4М1 (в формуле уже учитывается три стекла и две дистанционные рамки, шириной по 10 мм, теплоизоляция составляет 0, 53 м 2* С/Вт).

Если заменить обычное стекло на энергосберегающее, то получим следующую формулу:
4М1-10-4М1-10-4TopN (принцип все тот же, внутреннее стекло обозначается другой маркировкой, присущей энергосберегающим стеклам, теплоизоляция при этом увеличивается до 0, 71 м 2* С/Вт).

В скобках после обозначения камерности может указываться общая толщина конструкции. Например, формула 32-мм стеклопакета имеет вид СПД(32) 4М1-10-4М1-10-4М1. Здесь видно, что изделие составлено из трех стекол по 4 мм и двух рамок по 10 мм, в сумме составляющих 32 миллиметра.

Разновидности стекла для стеклопакетов и его маркировка.

Формулы стекла в стеклопакете отображают толщину стекол, их марку и характеристики. Принадлежность материала к конкретному виду обозначается буквами, сокращениями или словами.

Листовое стекло

Стандартные стеклопакеты изготавливаются из стекол марки М1. Характеристики этого вида считаются достаточными для обеспечения необходимого качества, использовать более низкие марки не рекомендуется ГОСТами. Такой материал является прозрачным, у него минимум пузырьков и оптических искажений. Получается этот вид стекольной продукции методом вытяжки. Помимо М1 существуют М0, М2 и т.д.

Листовое стекло

Расшифровка формулы стеклопакета включает толщину стекла, указываемую перед маркой. Применяются стеклянные листы на 4, 6, 8 и т.д. миллиметров.

Триплекс

Другое название — многослойное стекло. Материал состоит из трех стеклянных слоев, скрепленных особой пленкой или специфическими полимерами. Благодаря этому он способен выдерживать огромные нагрузки, что относит его к ударозащитным изделиям.

Триплекс

В формуле стеклопакета триплекс обозначается как:

• 3.3.1 (два 3-мм стекла и 0,38 мм пленка);
• 4.4.1 (два стекла по 4 мм и пленка 0,38 мм);
• 33.2 (два стекла 3 мм и пленка 0,76 мм);
• 44.2 (два стекла 4 мм и пленка 0,76 мм).

В зависимости от характеристик триплекс может выдерживать удары твердым или мягким телом и воздействие огня. Существуют разновидности, способные защитить не только от шума, но и радиационных помех.

Тонированное стекло

Тонированное в массе стекло относится к флоат-стеклу. Во время производства к жидкому стеклянному сырью добавляются оксиды металлов, что придает готовому изделию необходимый оттенок.

Тонированное стекло

Наиболее распространенные цвета — серый и бронзовый.

• 4Т; 4Т1 – бронза;
• 4TGy – серое.

Закаленное стекло

Закаленное стекло – это тип безопасного стекла c термической или химической обработкой для повышения его прочности по сравнению с обычным стеклом.

Закалённое стекло

Закаленное стекло может маркироваться символами Зак или З.

Энергосберегающее стекло

Оснащается мягким или твердым покрытием, отражающим инфракрасное излучение. Благодаря этой особенности белый солнечный свет беспрепятственно проходит внутрь помещения, однако тепловые волны остаются снаружи, что сохраняет прохладу летом. Домашнее тепло тоже отражается от окон и остается внутри, что защищает от тепловых потерь зимой. Обозначается эта разновидность словом TopN.

Энергосберегающее стекло

Формула энергосберегающего двухкамерного стеклопакета может выглядеть так:
4М1-10-4М1-10-4TopN
где, 4 – толщина в мм
TopN – тип стекла, в данном случае оно энергосберегающее
10 – ширина внутреннего пространства
Коэффициент сопротивления теплопередаче при использовании такого энергосберегающего стеклопакета равен 0,71 м 2 *С/Вт.

Мультифункциональное стекло

Или высокоселективное. Такие стекла сочетают характеристики энергосберегающих и солнцезащитных. Достигается это свойство за счет многослойному нанесению специальных покрытий, что полностью пропускает полезный свет, но отражает тепло.

• MF;
• CGS (ClimaGard Solar).

Маркировка дистанционных рамок и межкамерного пространства у стеклопакетов

Дистанционные рамы разделяют стеклянные листы в стеклопакете. Если они изготовлены из алюминия (самый распространенный случай), то это никак не отмечается, в формуле тогда отражается лишь толщина в миллиметрах.

Расшифровка маркировки стеклопакета может включать и газ, заполняющий пространство между стеклами — воздушную камеру. Если это пространство заполнено высушенным воздухом, то никакие обозначения не используются. Если герметичная полость заполнена инертным газом для лучшей теплоизоляции, то указывается тип вещества:

• криптон — Kr;
• аргон — Ar или A.

Маркировка наносится на этикетку изделия — этого требуют ГОСТы. Наносится она и на видимой части внутренней рамки.

Примеры нанесения формулы на рамке и этикетке

Простой стеклопакет

SPO 4M1-16-4M1 – cтандартный однокамерный стеклопакет 24 мм. Два стекла по 4 мм и дистанционная рамка 16 мм. Сопротивление теплопередаче у такого стеклопакета – 0,35 м 2* С/Вт.

Стеклопакет Санар

SPO 4MFNeutral-16Ar-4M1 – однокамерный мультифункциональный стеклопакет Sunar 24 мм. Мультифункциональное стекло с уличной стороны 4 мм, камера с аргоном и дистанционной рамкой 16 мм, простое стекло со стороны помещения 4 мм. Сопротивление теплопередаче у такого стеклопакета – 0,69 м 2* С/Вт.

Внимание! Для расшифровки формулы стеклопакета обратитесь к производителю данного Стеклопакета!

Маркировка стекол автомобиля. Виды и расшифровка.

Сегодня известно два вида стекол для автомобилей и пять разновидностей маркировки для изделий. Производят автостекла на сегодняшний день примерно два десятка производителей во всем мире.

На автостекле в угловой части сверху или снизу можно найти стандартную маркировку, которая расскажет о разновидности стекла, позволит определить год изготовления и производителя изделия. Кроме этого, по маркировке можно выяснить, какие действия проводились с машиной после ее угона (при наличии противоугонной маркировки). Иными словами, маркировка способны предостеречь и защитить владельца авто.

Чтобы расшифровать обозначение на стекле, стоит сразу разобраться, какие разновидности автостекол существуют.

Вид автостекол

Автомобильные стекла ранжируются в зависимости от производственного материала и имеют значимые для автовладельца различия в прочностных показателях и не только.

Триплекс

Стекло, выпущенное по технологии триплекс, включает в себя несколько слоев. Традиционно это два слоя, скрепленных между собой полимерной пленкой. Традиционно такое автомобильное стекло устанавливают в роли лобового/ветрового, редко — боковых или панорамных. На поверхности такого изделия написано Laminated, Lamisafe, что означает многослойное.

За счет эластичной органической составляющей триплекс практически невосприимчиво к механическому воздействию -имеет очень высокий показатель прочности. Стандартная толщина изделия — 5-7 мм, усиленные изделия производят толщиной 8-17 мм.

При разрушении стекло не раскалывается на осколки, полимерная пленка удерживает их — водитель и сидящие в салоне автомобиля не пострадают.

В числе прочих положительных свойств триплекс:

• высокая степень шумоподавления;
• устойчивость к термическому влиянию;
• возможность смены оттенка;
• экологичность материалов.

Из недостатков триплекс можно справедливо отметить большой вес, сложность производственного процесса и сравнительно высокую стоимость.

Сталинит

Такое изделие применяют в качестве задних, дверных стекол и люков сверху. На его поверхность наносят букву «Т» и надпись Tempered, Temperlite, Therlite, что переводится, как закаленное.

В России такой тип автостекол обозначают буквой З и устанавливают на Классику.

Сталинит дешевле триплекса, однако, оно не такое прочное. При разрушении стекло крошится на небольшие фрагменты с тупыми гранями. Автомобилисту не советуют использовать сталинит в роли лобового стекла: в случае аварии осколки могут навредить водителю и сидящим в салоне.

Производители

Сегодня существует порядка двадцати производителей автомобильных стекол. Условно изготовителей можно разделить на три класса. Самые известные из них:

1. Производители изделий премиум-класса: Pilkington (Великобритания), Saint Gobain Sekurit (Франция), AGC (Япония), PPG (США).
2. Изготовители стекол бизнес-класса: JAAN (Польша), Guardian (США), Shatterprufe (ЮАР).
3. Фирмы, занимающиеся изготовлением стекол эконом-класса: XYG (Китай), CSG (Китай), FYG (Китай), Starglass (Испания), Tamglass (Финляндия) и пр.

Маркировка

Оригинальные автомобильные стекла отличаются заводской маркировкой или омолагацию. Если научиться читать обозначение, можно не только не нарваться на подделку, но и узнать, где был сертифицирован продукт, дату его выпуска и другие интересующие автомобилиста данные.

Маркировка расположена в угловой части изделия (сверху или снизу). Она состоит из нескольких компонентов:

• наименование производителя/товарного знака;
• разновидность стекла (материала);
• соответствие изделию евростандарту качества и код страны, в которой производилась сертификация (буква Е с числовым кодом сверху).

Стандарты

Рассмотрим несколько стандартов маркировок детальнее и расшифруем их на конкретных примерах.

Американский

Американская разновидность маркировки подчиняется стандарту FMVSS 205. Все изделия, передаваемые на автозаводские конвейеры, маркируются определенной информацией, которая гарантирует безопасность детали.

Маркировка в форме монограммы имеет интересное название жук.

В стандарте США имеются символы DOT, M и AS. Номер после DOT — это сертификат завода-изготовителя, подтверждающий факт соответствия изделия предписаниям транспортного департамента Америки.

Рассмотрев маркировку стекла PPG на примере ниже и сверив код 18, можно утверждать, что продукция относится к компании PPG и изготовлена в Питсбурге (США).

Европейский

В Европе действуют стандарты безопасности, которые относят к авто, реализуемым на территории стран ЕС. Поскольку в Европе действуют законодательства нескольких государств, было решено создать и принять единый стандарт ECE R43, подписанный всеми членами ЕС. На изделиях с европейской маркировкой, буква «Е» расположена в монограмме.

Некоторые элементы автостекол, реализуемых и установленных в Америке, имеют Маркировку европейского типа и прописанные на поверхности AS.

На примере маркировки стекла ниже мы можем утверждать, что изделие изготовлено под маркой Pilkington. Стекло прошло сертификацию в Германии Е1. Код завода-производителя изделия 682 (ST HELENS WA, ENGLAND).

Маркировка стекол китайских и японских автомобилей

Китайские стекла

В маркировках стекол производителей из Китая и Японии все читается по

аналогичному принципу. Из маркировки стекла китайского изготовителя FY, который владеет двумя парами заводов по производству автостекол, мы видим, что перед нами многослойное изделие. Стекло было сертифицировано в Нидерландах.

В приведенном случае в маркировке не указаны буквы ССС в круге. Это значит, что авто поставляется в Европу. В остальных случаях маркировка содержит CCC E000199/E000039.

Японские стекла

Перед вами пример маркировки стекла крупного мирового концерна по изготовлению стекол Asahi Glass Company (Япония). Все изделия, заготовленные в этой стране, шифруются кодом 43.

Это стекло носит марку AGC Automotive. К Asahi Glass Company относятся также Asahi, Lamisafe, AP Tech. Splintex, Temperlite, Asahimas, БОР.

1. E6 43R знак официально утверждено;
2. DOT 24 код предприятия-производителя
3. М203 код, указывающий на разновидность материала, включая толщину и цвет;
4. AS1 соответствие стандарту качества, принятому в Америке;
5. .. 3 дата выпуска (точки это месяц, цифра — год производства)
6. 2601 еврокод автомобиля

Российские стекла

Российская разновидности маркировки стекол подчиняется ГОСТ 5727-88, действующему в РФ. Маркировка стекла ВАЗ (см. пример ниже) включает следующие элементы:

1. WL многослойное автомобильное стекло (ветровое);
2. TINTED теплопоглощающее;
3. E2 43R 000 5418 знаки официально утверждено;
4. ARB (в ромбике) — знак Борского стекольного завода для альянса Рено-Ниссан-Автоваз.
5. . 8 дата выпуска.

Расшифровка маркировки стекла

Обобщая и дополняя информацию, приведенную выше, предоставим полную расшифровку маркировки автомобильного стекла пояснениями:

1.Товарный знак (торговая марка)

Обозначает принадлежность изделия к определенному заводу-изготовителю — AGC AUTOMOTIVE, Pilkington.

2. Расширенный тип автостекла

Наклонные римские цифры от I до VI наносятся на поверхности стекол соответствующих видов:

• I упрочненных ветровых;
• II многослойных ветровых;
• III триплекс обработанных;
• IVпластиковых;
• V не ветровых с процентом пропускной способности меньше 70;
• VI двухслойных с тем же коэффициентом.

Речь идет о стране, в которой стекло прошло сертификацию. На изделии может быть указаны сочетания букв и цифр от E1 — Германия до E43 — Япония.

Код	Страна
Е1	Германия
Е2	Франция
Е3	Италия
Е4	Нидерланды
Е5	Швеция
Е6	Бельгия
Е7	Венгрия
Е8	Чехия
Е9	Испания
Е10	Сербия
Е11	Англия
Е12	Австрия
Е13	Люксембург
Е14	Швейцария
Е16	Норвегия
Е17	Финляндия
Е18	Дания
Е19	Румыния
Е20	Польша
Е21	Португалия
Е22	Россия
Е23	Греция
Е24	Ирландия
Е25	Хорватия
Е26	Словения
Е27	Словакия
Е28	Беларусь
Е29	Эстония
Е31	Босния и Герцеговина
Е32	Латвия
Е37	Турция
Е42	Европейское сообщество
Е43	Япония

4. Обозначение номера материала (М)

5. Код материала, который определяет тип изделия, включает оттенок и его толщину.Дата производства автостекла

Эта информация может быть приведена в двух формах:

Через дробь с прописью месяца и года изготовления, например, 5/20 май 2020-го года.

Сочетанием цифр и точек. Цифра и точки отображают год, сумма точек до цифрового обозначения месяц выпуска, сумма точек после цифрового обозначения месяц изготовления + 6.

6. Изделие прошло испытания на прочность и пропускную способность

AS1. Изделие может быть закреплено в любом месте транспортного средства.

AS2. Не может быть применено в роли ветрового стекла (не пройден тест на проникновение).

AS3. Изделие нельзя использовать на авто в качестве ветрового и бокового стекла. Применимо к затемненным стеклам.

7. Код DOT или шифр производителя

Код с цифрами указывает на настоящего изготовителя стекла. Этот код обязательно должен быть отображен на всех изделиях без исключения.

8. Тип автостекла

Laminated Lamisafe из двух и более слов с пленкой

10. Соответствие стандарту безопасности ECE R43 (43R-001532) (Европа)

Значки на стеклах. Дополнительные обозначения

На стекле машины могут быть нарисованы дополнительные изображения, расшифровку которых тоже не помешает знать:

Расшифровка формул стеклопакетов и стёкол

Если вы серьёзно подходите к выбору окон и обеспечению комфортных условий в своём доме или квартире, то важно иметь представление о том, как расшифровать формулу того или иного стеклопакета. Ведь только так можно быть уверенным, что вы закажете то, что нужно. После прочтения статьи вы научитесь самостоятельно расшифровывать информацию, содержащуюся в формуле стекла.

• количество стёкол,
• тип стёкол,
• количество камер,
• тип наполнения камер,
• ширина дистанционных рамок.

В соответствии с ГОСТ 24866-2014 приняты следующие обозначения:

СПО — стеклопакет однокамерный.

СПД — стеклопакет двухкамерный.

СПТ — трёхкамерный стеклопакет ( в ГОСТе не регламентирован ).

М0, М1 — стекло листовое бесцветное. Самое качественное стекло М0, оно используется для измерительных инструментов и оптических приборов, для остекления его применение нецелесообразно. Для остекления используется марка М1, она допускает лишь незначительные искажения и структурные недостатки, соответствует также ГОСТу 111.

А — стекло армированное. На этапе производства внутрь закладывается сетка из малоуглеродистой стали.

Ап — стекло армированное полированное.

Р1А, Р2А, Р3А, Р4А, Р5А — стекло многослойное ударостойкое. Чем больше число, тем падение с больше высоты выдерживается (от 1,5м до 9м).

Р1В, Р2В, Р3В — стекло многослойное взломостойкое. Чем больше число, тем больше ударов топором / молотком выдерживается (от 30 до свыше 70).

С1, Бр1, Бр2, Бр3, Бр4, Бр5, Бр6 — стекло многослойное пулестойкое. Защита от патронов 18,5мм; 9×18мм; 9×21мм; 9×19мм; 5,45×39мм/7,62×39мм; 7,62×54мм и 12,7×108мм соответственно.

SB1, SB2, SB3, SB4, SB5, SB6, SB7, EXV45, EXV33, EXV25, EXV19, EXV15, EXV12, EXV10 — стекло многослойное взрывостойкое. SB и EXV это разные методики испытания, чем больше число, тем большей мощности и с более близкого расстояния взрыв выдерживается (до 125 кг ТНТ).

СМ1, СМ2, СМ3, СМ4 — стекло многослойное безопасное при эксплуатации. Чем больше число, тем при большей высоте падения 45-киллограммового мешка стекло предотвращает риск порезов и ран (от 30см до 2м).

Т0, Т1 — стекло окрашенное в массе. В соответствии с нормами в скобках указывается цвет, число по аналогии с М0 и М1 обозначает марку.

E15, E30, E45, E60, E90, E120, E180, EW15, EW30, EW45, EW60, EW90, EW120, EW180, EI15, EI30, EI45, EI60, EI90, EI120, EI180 — стекло огнестойкое. Число означает время достижения предельного состояния в минутах. Состояния: E — потеря целостности, W и I — разные методы расчёта потери теплоизолирующей способности.

З — стекло закаленное.

ТП — стекло термоупрочнённое.

Ст — стекло солнцезащитное с твёрдым покрытием.

См — стекло солнцезащитное с мягким покрытием.

Дт — стекло декоративное с твёрдым покрытием.

Дм — стекло декоративное с мягким покрытием.

К — стекло низкоэмиссионное(энергосберегающее) с твёрдым покрытием.

TP — терморазрыв дистанционной рамки (в ГОСТе не регламентирован).

ТД — тепловая дистанция дистанционной рамки (в ГОСТе не регламентирована).

Xe — заполнение межстекольного пространства ксеноном.

Kr — заполнение межстекольного пространства криптоном.

Ar — заполнение межстекольного пространства аргоном.

Рассмотрим простой пример формулы популярного бюджетного варианта стеклопакета СПО(24) 4М1-16-4М1. На основании того, что было усвоено выше, это однокамерный стеклопакет из 2-х обычных стёкол толщиной 4мм с шириной дистанционной рамки 16мм. Несложно понять, что толщина всего стеклопакета будет 24мм, что и указано в скобках формулы. СПО(24) в формуле чаще всего не используют, так как эта информация избыточная, и это можно понять по оставшейся формуле. Также могут не указывать и М1, так как это стандарт и он подразумевается по умолчанию.

Если вам предложат стеклопакет 4М1-16-4И, то это будет означать, что стекло со стороны комнаты энергосберегающее, остальное соответствует предыдущему примеру.

Разберём теперь двухкамерный стеклопакет СПД(32) 4М1-10-4М1-10-4М1. Видим, что здесь 3 обычных стеклам по 4мм и между ними 2 дистанционные рамки по 10мм, получаем итоговую толщину стеклопакета в 32мм. При добавлении функции теплосбережения формула примет вид СПД(32) 4М1-10-4М1-10-4И.

Для типовых окон квартир и частных домов используется стекло толщиной 4мм, но при большой площади стеклопакета она увеличивается до 6, при этом, чтобы стеклопакет отвечал стандартам по общей толщине, уменьшают ширину дистанционных рамок, а иначе штапик невозможно будет зафиксировать.

К примеру, если со стороны улицы будет использовано стекло 6мм, то формула примет вид 6-14-4(24), а если оба стекла будут по 6мм, то расстояние между ними уменьшится до 12мм, то есть мы получим 6-12-6(24).

Стеклопакет 50 мм двухкамерный 6СИ-18Ar-4-18Ar-4И

Для изменения теплотехнических и декоративных характеристик предлагается набор опций.

Популярные опции стеклопакета

Шпроссы

И-стекло

Аргон

Как отличить

Способ 1: Количество дистанционных рамок соответствует камерности стеклопакета.

• Одна рамка — однокамерный стеклопакет;
• Две рамки — двухкамерный стеклопакет.

Способ 2: Количество отражений горящего пламени.

• Четыре отражения — однокамерный стеклопакет (отражают 4 поверхности 2 стекол);
• Шесть отражений — двухкамерный стеклопакет (отражают 6 поверхностей 3 стекол).
• Если стеклопакет имеет низкоэмиссионное напыление — оно будет иметь отличное по цвету отражение пламени.

Аналоги

Cтеклопакеты различаются по толщине. Для замены на аналогичный, в пластиковое, деревянное и алюминиевое окно необходимо подбирать стеклопакет не по камерности, а по толщине. В противном случае, потребуется замена профиля штапиков. См.: конструкция окна.

Во время установки нового стеклопакета важно правильно выполнить расклинивание.
