Ветер
и Атом

Человечество тысячелетиями использует энергию ветра – начиная с древних парусных судов и ветряных мельниц и заканчивая колоссальными современными ветропарками. В последние сто лет ветроэнергетика стала по-настоящему завоевывать свое место в мировой энергетике.

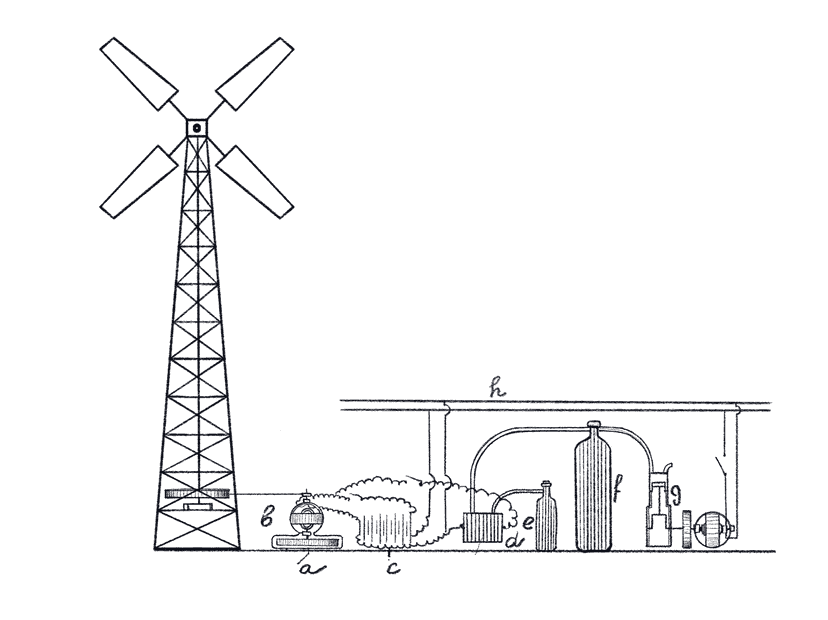

В 1929 – 1931 годах изобретатель-самоучка Анатолий Уфимцев построил в Курске первую в мире ветроэлектрическую станцию с инерционным аккумулятором мощностью в 35 кВт. ВЭС была оснащена «накопительным диском», вращавшимся в емкости, откуда для снижения трения был откачан воздух. Электроэнергии от установки хватало для снабжения дома и мастерской изобретателя, и она давала электричество даже тогда, когда не было ветра.
В 1931 году под Балаклавой возвели самый мощный на то время ветрогенератор в мире – на 100 кВт. Размах его лопастей достигал 30 метров, а вырабатываемой им электроэнергии хватало на энергоснабжение трамвайной линии Балаклава – Севастополь.
С 1950 по 1955 год в СССР ежегодно выпускалось несколько тысяч ветроустановок единичной мощностью до 30 кВт. Они использовались в том числе и для освоения целины в Казахстане. Но в 60-х годах работы по созданию ВЭС в стране свернули, поскольку Советский Союз сосредоточился на строительстве электростанций иного типа.
В тоже время в 70 – 90-е годы в США и ряде стран Европы были возведены ветроэнергопарки, питавшие электроэнергией десятки тысяч жилых домов. в настоящее время к странам-лидерам в развитии ВЭС присоединились Китай и Индия.

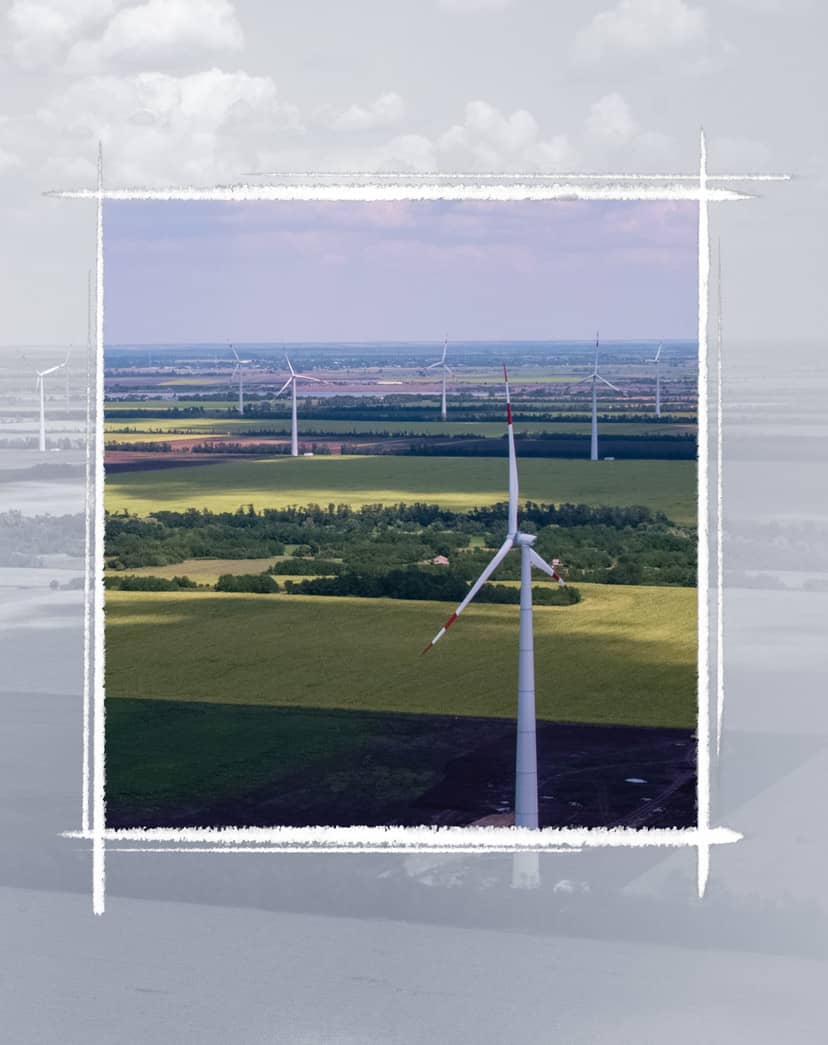

Возрождение ветроэнергетики в нашей стране началось с 1990-х годов . Сегодня в России действует несколько ветроэлектростанций.

Компоненты ветрогенератора

Ветрогенератор (ветроэлектрическая установка или сокращенно ВЭУ) — устройство для преобразования кинетической энергии ветрового потока в механическую энергию вращения ротора с последующим её преобразованием в электрическую энергию.

Мощность ветрогенератора зависит от мощности воздушного потока ( N), определяемой скоростью ветра и ометаемой площадью N=pSV3/2 где: V — скорость ветра, p — плотность воздуха, S — ометаемая площадь.

Мощность ветряка измеряется «ометаемой» площадью турбины.
Чем больший размер лопастей, тем большую мощность он создает.

Мощность ветрогенератора рассчитывается исходя из кубической зависимости скорости ветра.

Пример:

Если ветровой поток со скоростью n создает мощность 100 Вт, то поток со значеним n+1 будет создавать мощность 300 Вт, а вот n+2 — уже 900 Вт.

Поэтому, если размер турбины не большой, то нужен очень сильный поток ветра, чтобы мощность была высокой, и наоборот — большая турбина может выдавать ту же мощность при более слабом ветре.

Но для того, чтобы работа ветрогенератора была сбалансированной и выдавала нужное количество энергии нужно на этапе проектирования правильно рассчитать все необходимые параметры ветряной электростанции.

К малой ветроэнергетике относятся установки мощностью менее 100 кВт. Установки мощностью менее 1 кВт относятся к микро-ветровой энергетике. Они применяются на яхтах, сельскохозяйственных фермах для водоснабжения и т. д.

Строение малой ветровой установки

1. Ротор; лопасти; ветротурбина; хвост, ориентирующий ротор против ветра
2. Генератор
3. Мачта с растяжками
4. Контроллер заряда аккумуляторов
5. Аккумуляторы (обычно необслуживаемые на 24 В)
6. Инвертор (= 24 В ->

Система бытового энергоснабжения с использованием ветрогенератора похожа на систему с солнечными модулями, в одной системе могут использоваться как ветрогенераторы, так и солнечные модули.

От высоты мачты и диаметра ротора зависит количество выработанной энергии следующим образом: на каждые 10 метров подъёма ветряка добавляется 1 м/с скорости ветра. Чем выше мачта, тем больше вероятность того, что он будет работать максимально эффективно. И та же ситуация с ротором: чем больше диаметр, тем больше выработка энергии.

В Украине на всей территории возможно использование ветрогенераторов с той или иной степенью эффективности. Наиболее выгодно, с точки зрения ветрового потенциала, размещать ветрогенераторы в Крыму и Закарпатье.

Малые ветрогенераторы могут работать автономно, то есть без подключения к общей электрической сети.

Некоторые современные бытовые ИБП имеют модуль подключения источника постоянного тока специально для работы с солнечными батареями или ветрогенераторами. Таким образом, ветрогенератор может быть частью домашней системы электропитания, снижая потребление энергии от электросети.

Экономически целесообразным в настоящее время является получение с помощью ветрогенераторов постоянного или переменного тока (переменной частоты) с последующим преобразованием его с помощью ТЭНов в тепло для обогрева жилья и получения горячей воды. Эта схема имеет несколько преимуществ:

• Отопление является основным энергопотребителем любого дома.
• Схема ветрогенератора и управляющей автоматики кардинально упрощается.
• Схема автоматики может быть в самом простом случае построена на нескольких тепловых реле.
• В качестве аккумулятора энергии можно использовать обычный бойлер с водой для отопления и горячего водоснабжения.
• Потребление тепла не так требовательно к качеству и бесперебойности, температуру воздуха в помещении можно поддерживать в широком диапазоне: 19–25 °С; в бойлерах горячего водоснабжения: 40–97 °С, без ущерба для потребителей.

ИНВЕРТОР

Гибридные инверторы это инверторы способные генерировать электроэнергию как от аккумуляторов, так и напрямую с солнечных батарей если АКБ заряжены.

При наличии подключения к сети нужно, чтобы ваше оборудование в первую очередь использовало энергию от солнечных батарей или ветрогенератора, а при ее недостатке — потребляло энергию от сети. В таком режиме могут работать блоки бесперебойного питания с функцией переключения на работу от аккумуляторов или с функцией подмешивания электроэнергии от аккумуляторов к сетевой. Первый режим обеспечивают многие современные ББП, второй режим — только гибридные инверторы.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Немаловажным фактором является и правильный выбор инвертора напряжения или тока по мощности. Если мощность инвертора 5 кВт, то вы не можете подключить к нему нагрузку в 7 кВт. То есть максимальная суммарная нагрузка на инвертор не должна превышать 5 кВт. Если, к примеру, вам необходимо подключить бойлер мощностью 4 кВт и чайник 2 кВт то у вас есть два выхода — либо увеличить мощность инвертора (до 6–7 кВт) или же подключать нагрузку поочередно — сначала бойлер, а потом чайник, или наоборот. Если в инверторов слишком большой разброс в мощностях (например, 7 кВт и следующий 14 кВт) можно использовать параллельную работу частотных преобразователей.

Не следует также забывать, что в инверторов есть еще и напряжение собственных нужд, которые в нашем случае составляют примерно 5–10% электроэнергии. Если же мощность на выходе инвертора составляет 5 кВт, то необходимая мощность аккумуляторной батареи возрастет до 5,2–5,5 кВт. Поэтому необходим инвертор или группа инверторов тока или напряжения, которые смогут обеспечить нормальное подключение всех потребителей.

КОНТРОЛЛЕР

Контроллер для ветрогенератора — это устройство, преобразующее напряжение от генератора в напряжение для зарядки аккумуляторов. Основная функция контроллеров для ветрогенераторов — заряд аккумуляторов и контроль за состоянием аккумуляторной батареи. С практической точки зрения можно сказать, что контроллер управляет зарядкой и разрядкой АКБ, а также следит, чтобы ветрогенератор не превышал максимально допустимые обороты.

Однако, хороший контроллер для ветрогенератора — это не только средство защиты. Он выполняет разные функции:

• поддерживает оптимальный для аккумуляторов разного типа режим заряда. Для этого контроллер снабжён цифровым процессором;
• останавливает ветряк при сильном ветре;
• эффективно переводит энергию ветряка как в заряд АКБ, так и в тепловую энергию от ТЭНов. ТЭНы, подключаемые непосредственно к фазам ветрогенератора эффективно греют и тормозят.
• обеспечивает режим облегчённого старта, что позволяет ветряку эффективно разогнаться на холостых оборотах при слабом ветре.
• управляет инвертором, подключая к нему сеть 220В, когда нужно подзарядить с его помощью аккумуляторы. В остальное время контроллер отключает инвертор от сети, давая, таким образом, возможность расходовать альтернативную энергию в первую очередь.

АККУМУЛЯТОРНЫЕ БАТАРЕИ

Как их часто еще обозначают АБ или АКБ — накапливают выработанную ветрогенератором электроэнергию. Их главной задачей есть хранение энергии в промежутке между ее выработкой и потреблением. Если емкость аккумуляторной батареи будет мала, то она быстро зарядится и последующая выработка энергии будет бессмысленна, так как хранить ее будет негде. При питании от такой батареи потребителей возникнет обратная ситуация — она слишком быстро разрядится, соответственно не позволит питать от нее нагрузку длительное время. Поэтому следует выбирать аккумуляторные батареи большой емкости, для устранения перечисленных выше недостатков. Если купить аккумуляторы огромной емкости, то они никогда не будут заряжаться на полную емкость. Также емкость аккумуляторов влияет на их стоимость и габариты. При длительном хранении электрической энергии аккумуляторные батареи саморазряжаются, что также нужно учитывать. Поэтому для правильного выбора данных устройств необходимо проанализировать все варианты, чтоб подобрать наиболее оптимальный вариант именно для вашей системы, в зависимости от требований, которые вы задаете для вашей системы.

Емкость аккумуляторной батареи

Емкость должна быть такой, чтоб при работе солнечной или ветряной электростанции при максимальной мощности заряда (или потребления) электроэнергии заряд — разряд аккумуляторной батареи должен составлять не менее 10 часов (что является обязательным условием для AGM, кислотных, щелевых, гелевых и свинцовых батарей). Как пример, если мощность ветряка будет 5 кВт, то емкость аккумулятора должна составить не менее 50 кВт-часов.

ЛОПАСТИ

При самостоятельном изготовлении ветрогенератора, очень важно правильно подобрать форму, размер и количество лопастей, от этого зависит эффективность работы генератора.

Какую форму лопастей выбрать для ветрогенератора.

Для ветрогенераторов с горизонтальным размещением ротора можно использовать два типа лопастей с формой паруса и формой крыла.

Парусный тип лопастей (по форме напоминает ветряную мельницу) из-за своей прямой формы имеет большое аэродинамическое сопротивление, что делает его менее эффективным и довольно шумным в работе.

Наиболее удачной формой лопастей считается форма крыла (по форме лопасть напоминает крыло самолёта), такой тип лопасти имеет гораздо меньшее аэродинамическое сопротивление, больший КПД и издаёт меньше шума при работе.

Поэтому для ветрогенератора с горизонтальным ротором рекомендуется устанавливать лопасти в форме крыла.

Как определить количество лопастей для ветрогенератора.

Прежде всего, нужно определиться с количеством лопастей. На быстроходные, ветрогенераторы устанавливается минимальное количество лопастей 2–3, это позволяет максимально раскручивать ротор генератора, но устанавливать быстроходные генераторы можно только в районах с постоянными ветрами, например на берегу моря.

В условиях средней полосы страны преобладают слабые ветра, и если установить быстроходный ветряк, то он будет малоэффективным.

2–3 лопастный ветряк будет хорошо раскручиваться при сильном ветре, а при слабом он будет просто стоять.

На ветрогенераторы с 2–3 лопастями очень сильно идёт нагрузка от воздействия центробежной силы, такие ветряки способны раскручивать лопасти до скорости полёта пули, если лопасть сломается, то может отлететь и нанести травму человеку.

К тому же 3 лопастные ветряки очень сильно шумят, их не рекомендуется устанавливать возле жилых домов, при сильных порывах ветра такой ветрогенератор издаёт звук пролетающего вертолёта.

В средней полосе страны, где преобладают слабые и средние ветра практичней устанавливать низко оборотистые ветрогенераторы. Для таких генераторов оптимально использовать 5–6 лопастей в форме крыла. Такое количество лопастей позволяет ветряку ловить слабый поток ветра и стабильно работать на низких оборотах.

Как сделать лопасти для ветрогенератора из ПВХ трубы.

Для ветрогенератора можно изготовить лопасти из пластиковой трубы. Для этого рекомендуется использовать ПВХ трубу для напорного трубопровода диаметром 160 мм, обычные трубы для безнапорной канализации использовать нельзя, при сильном ветре они сломаются.

Лопасти из ПВХ трубы отлично подходят для небольших самодельных ветрогенераторов с диаметром ветроколеса не более 2 метров.

Принцип работы ветрогенератора

В упрощенном виде принцип работы ветрогенератора можно представить следующим образом.

Сила ветра приводит в движение лопасти, которые через специальный привод заставляют вращаться ротор. Благодаря наличию статорной обмотки, механическая энергия превращается в электрический ток. Аэродинамические особенности винтов позволяют быстро крутить турбину генератора.

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

• для автономной работы;
• параллельно с резервным аккумулятором;
• вместе с солнечными батареями;
• параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

• установка экологически чистая;
• отсутствует потребность её заправки топливом;
• не накапливаются какие-либо отходы;
• устройство работает очень тихо;
• имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Увеличить мощность ветроустановки можно с помощью системы резервирования электроэнергии на базе аккумуляторных батарей.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Для трехфазных схемы электропитания необходимо установить по инвертору на каждую фазу.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Выбор ветрогенератора

Самые качественные ветряки производят в Германии, Франции и Дании. Эти страны делают ветровые установки для снабжения электричеством жилого частного сектора, фермерских хозяйств, школ, небольших торговых точек. В России из-за низкой стоимости электроэнергии и негласной монополии на продажу электроэнергии ветроустановки, солнечные панели и другие виды альтернативной энергии не сильно распространены.

Мобильный ветрогенератор подойдет для нефтепромышленности или монтажных бригад, которые ведут строительство в полях (прототип)

Но высокая стоимость подключения удаленных объектов от электросетей (есть до сих пор не электрифицированные деревни), хамство чиновников, длительные процедуры хождения и получения ТУ у монопольных компаний вынуждают собственников использовать альтернативную энергию своих объектов.

Прежде все вы должны понимать, что КПД ветровой установки составляет около 60%, есть зависимость от скорости ветра, и потребуется периодически проводить ТО. Если вы все-таки решили сделать выбор в пользу ветрогенератора, следует знать. Выбирать ветрогенератор нужно исходя из конкретных обстоятельств его применения. Существуют новые разработки и модели: с повышенным КПД, вертикальные, горизонтальные, ортогональные, безлопастные.

Подсчитывается активная и резистивная мощность всех потребителей энергии.

Для предприятий или частного дома эти данные могут быть в проекте или счетах за электроэнергию. Если вам необходимо обеспечить электроэнергией дачу выбирается модель ветроустановки на 1-3 кВт, инвертор нужно небольшой мощности и можно обойтись без аккумуляторных батарей. Принцип наличия дачной ветроустановки прост: есть ветер — есть электричество, нет ветра — работаем в огороде или по хозяйству. Простой ветрогенератор можно сделать самому, достаточно собрать необходимые материалы и соединить их вместе.

Для частного дома постоянного проживания, такой принцип не подойдет. При частом отсутствии ветра следует придать особое значение аккумулятору. Здесь нужна большая ёмкость. Однако, чтобы он быстрее заряжался, сам генератор электричества также должен быть большой мощности. То есть отдельные узлы установки тесно взаимосвязаны друг с другом. Более надежная комбинация — симбиоз с дизель-генератором и солнечными панелями. Это 100% гарантия наличия электричества в доме, но и более дорогая.

При наличии скважины вы будете полностью энергонезависимые от внешних сетей.

Сейчас большое распространение получили коммерческие ветровые установки. Получаемая с их помощью электроэнергия продается различным предприятиям, испытывающим недостаток в энергоснабжении. Обычно такие электростанции состоят из нескольких ветрогенераторов различной мощности. Вырабатываемое ими переменное напряжение в 380 вольт подается непосредственно в электросеть предприятия. Кроме того, ветрогенераторы могут использоваться для зарядки большого числа аккумуляторных батарей, с которых потом преобразованная в переменное напряжение энергия также подается в электрическую сеть.

Ветрогенераторы российского производства

В большинстве случаев владельцы предприятий ставят ветроустановки, солнечные панели и дизель-генераторы для нужд собственного производства. Получение разрешение на продажу электричества в России — это, скажем так, отдельная история. После проведения энергоаудита, высвобождаются мощности, например, путем замены ламп освещения на светодиодные. Подсчитывается срок окупаемости, при отсутствии бюджета можно разделить модернизацию на этапы.

Технологии развиваются. Создаются энергонезависимые дома, офисы, станции на земле и воде. Наша команда инженеров поможет вам с выбором, расчетом, проектом и монтажом оборудования. Готовы ответить на ваши вопросы в комментариях или через форму.

Ветрогенератор для частного дома – устройство, принцип работы, разновидности, самодельный ветряк, правила выбора, монтаж

Со все возрастающей плотностью и территорией охвата сетей электропередач качество и стабильность не становится лучше, да и цены с каждым сезоном становятся только выше. Одним из лучших на сегодня альтернативных источников электроэнергии является автономный ветрогенератор для частного дома. Разберем, что собой представляет данное устройство, из каких частей оно состоит, как работает, какими плюсами и минусами обладает, каковы законные требования к его установке, какие разновидности существуют, а также каковы правила его выбора, размещения и установки.

Ветрогенератор: устройство, принцип работы, плюсы и минусы

При наличии в местности проживания постоянных ветров покупка и установка ветрогенератора вполне целесообразна. Однако прежде чем приобретать его, необходимо понять его устройство, принцип действия и основные достоинства и недостатки. Разберем эти аспекты более детально.

Главные компоненты

Устройство ветрогенератора базируется на превращении кинетической силы ветровой нагрузки в механическую энергии с последующим преобразованием ее в электроэнергию. Для воплощения последовательных действия данной переходной цепочки прибор оснащается следующими основными узлами:

• Лопастный пропеллер. Количество лопастей может варьироваться в широком диапазоне от модели к модели – от двух и трех до десяти и более.
• Ротор. Элемент турбины, вращающийся под действием лопастей.
• Редуктор. Передает и регулирует частоту вращения от ротора к генератору.
• Генератор. Преобразуется механическую силу в электроэнергию.
• Инвертор – преобразователь тока из переменного значения в постоянное.

• Аккумуляторная батарея. Запасает электроэнергию на случай отключения и экономной работы ветрогенератора, а также простоя в случае безветрия.
• Защитный корпус. Предохраняет оборудование от различного рода внешних факторов.
• Аэро-компоненты. Крылья, хвост – для лучшего улавливания и подстройки пропеллера под ветровой поток.

Принцип действия

Механизм работы ветрогенератора напрямую связан с особенностями его конструкции – на одной оси установлены пропеллер и хвостовик с точкой противовеса, приходящейся на место крепления к вертикальной мачте. Действие происходит по следующему алгоритму:

• Установленные на одной оси пропеллер и хвостовик улавливают потоки ветра и передают лопастям.
• Начинаясь вращаться, лопасти передают момент движения генераторной турбине.
• Вращение ротора приводит к образованию индукционного магнитного поля и образованию переменного электрического тока.

• Далее проходя через инвертор напряжение меняет переменные характеристики на постоянные.
• Ток питает АКБ, которая в свою очередь распределяет энергию на потребительские мощности в доме.

Достоинства и недостатки

Автономная ветряная электростанция для частного дома имеет следующий ряд плюсов:

• Прибор работает за счет фактически неисчерпаемого и возобновляемого вида энергетического ресурса.
• Существенные затраты связаны только с покупкой, доставкой, установкой и подключением. На обслуживание средства практически затрачиваются. Поэтому на ветряк требуются единократные вложения средств, которые быстро окупаются в последующем применении.

• Получаемый вид энергии и применяемая для этой цели техника полностью экологически безопасны.
• Генераторы приспособлены ко всем климатическим зонам и защищены от негативных погодных факторов.
• Оборудование не требует настроек, регулировок и доработок в ходе эксплуатации.

К недостаткам ветрогенераторов относятся:

1. Зависимость производительности от наличия ветра.
2. В ходе работы оборудование создает электромагнитные помехи, что может негативно сказаться на ТВ, радио, интернете и связи.
3. При чрезвычайных погодных проявлениях существует риск повреждения техники.
4. Требуется обязательное заземление – для защиты прибора и конструкции или здания, на котором он установлен, от ударов молнии.
5. Неправильный монтаж, нарушение инструкции или эксплуатация неисправного экземпляра может приводить к возникновению шума.

Законные требования

Чтобы ветровой генератор, установленный на частном доме или прилежащей территории, согласовывался с законодательной базой, он должен отвечать следующему ряду требований:

• Мощность не выше 5 кВт. Оборудование с таким показателем относится к бытовым устройствам, не требующим контроля со стороны энергонадзорных учреждений.
• Отсутствие муниципально-территориальных и технических ограничений на занимаемой площади. Некоторые частные территории могут находится внутри особо охраняемых, редких природных и иного статуса объектов, внутри которых запрещено размещение тех или иных технических средств.
• Согласование с соседями (помехи, шум, падающая тень и т. д.). Все виды помех, которые возникают от установки, могут стать причиной жалобы не только соседей, но и рядом размещенных предприятий, передающих центров.
• Высота мачты, отвечающая местным и федеральным требованиям. Высота мачты не превышает обычно 15 метров, но могут быть и исключения. Поэтому прежде чем сооружать высокую конструкцию, нужно убедиться, что она отвечает всем необходимым требованиям – отсутствие ЛЭП, вдали от аэропосадочной линии и т. д.

• Отсутствие помех для местных и мигрирующих биологических видов. Птицы часто попадают в лопасти энергетических установок. Поэтому выбор места установки мачты с пропеллером должен исключать заранее известные пути их перелета.

Разновидности

Для того чтобы правильно подобрать ветряной генератор, необходимо прежде всего учесть его технические параметры. Современные модели различаются по следующему ряду признаков:

• Количеству лопастей пропеллера. Большое количество элементов винта усложняет конструкцию. Однако чем больше лопастей, тем меньшая скорость ветра нужна для запуска механизма.
• Типу материала лопастей. Модели с жесткими пропеллерами более прочны и долговечны, но и значительно дороже парусных аналогов.

• Расположению направляющей вращения. Разделяются на вертикальные и горизонтальные. Первые прочнее и чувствительнее, вторые – отличаются лучшей производительностью.
• Возможности изменения шаговых характеристик. Различаются на модели с изменяемым и неизменным шагом. Изделия с переменными шаговыми параметрами позволяют увеличивать скорость, а значит, и продуктивность. Однако они более сложны, громоздки и дороги.

Видео описание

Видео о том, что такое ветрогенератор, его плюсы и минусы:

Критерии выбора

При выборе ветрогенератора помимо технических характеристик, необходимо также правильно установить требуемую мощность. Задается она таким параметром, как диаметр ротора, рассчитать который можно по следующей формуле:

Э_год = 1,64 * Д 2 *О 3

Э_год – суммарная электроэнергия, потребляемые приборами дома за год, кВт,

Д – диаметр ротора, обозначаемый в метрах,

О – среднегодовое значение скорости ветра, метр/в секунду.

Подставляя известные параметры в эту форму, можно рассчитать, какого диаметра ротором должна быть оснащена ветряная электростанция для дома в конкретном случае.

Правила размещения

При монтаже устройства необходимо учесть следующий ряд требований:

• Вблизи генератора не должно располагаться сооружений, кустов, деревьев и прочих препятствий на пути свободного прохождения ветровых потоков.
• Чтобы шум и помехи от работы не оказывали негативного влияния на окружающих, ветряки для дома лучше располагать минимум на 30 метров вдали от жилища.
• Во избежание возникновения ослабления ветровых потоков устанавливать механизм лучше на 2-3 метра выше окружающих преград, даже если они находятся на расстоянии до 200 метров.

Видео описание

Видео о том, как сделать простейший ветрогенератор:

Следует учесть, что даже при соблюдении всех правил установки гарантий постоянного результата по выработке электроэнергии быть не может. Так как показатель напрямую зависит от ветровой нагрузки, которая никогда не бывает стабильной.

Особенности установки

Промышленно изготовленный или самодельный ветряк необходимо устанавливать с соблюдением следующего минимума требований:

1. Место установки лучше подбирать на возвышенности, вдали от препятствий, прибор располагать на высоте не менее 10 метров от поверхности земли.
2. Мачта должна иметь надежное основание – лучше всего бетонное.
3. Над ветряком необходимо расположить небольшой навес для защиты от осадков.
4. При необходимости замены, ремонта или обслуживания облегчить доступ к оборудованию позволит складная конструкция мачты.

Видео описание

Видео-пример изготовления и применения ветряка для дома:

Коротко о главном

Ветряной генератор для дома является одним из лучших альтернативных источников электроэнергии. Принцип его действия основа на преобразовании кинетической энергии ветра в механическую, а затем с помощью ротора – в электрическую. Среди главных его плюсов выделяются:

• Работа за счет неисчерпаемого источника энергии – ветра.
• Затраты связаны только с покупкой и установкой, оборудование долговечно и не требует особого обслуживания.
• Приспособленность для любого климата.
• Экологически чистый тип энергоресурса.

К недостаткам относятся – зависимость от силы ветра, помехи, возможность разрушения при стихийных погодных проявлениях. Установка ветряного генератора должна соответствовать требованиям закона – мощности, высоте, ограничениях, согласовании с соседями и отсутствию биологического вреда. Модели различаются по техническим параметрам – количеству лопастей, типу их материала, направлении оси вращения и изменчивости шага. При выборе нужно учитывать диаметр ротора, определяющий мощность. Монтаж прибора должен соответствовать правилам размещения и практическим рекомендациям.
