Какой глубины бурить скважину для питьевой воды?

Ответ будет зависеть от нескольких факторов. Давайте будем разбираться во всем по порядку.

Для начала определимся с тем, что же такое водоносный горизонт.

Водоносный горизонт это: кратко и понятно

Схема залегания водоносных слоев в почве.

Водоносный горизонт это водопроводящий слой почвы, зажатый между водоупорными слоями (чаще всего глиняными или каменными).

Водоносные горизонты залегают в почве на разных глубинах.

Исключением из правил является первый водоносный слой (так называемая «верховодка») — он опирается на водоупорный слой, а сверху находятся рыхлые породы, через которые фильтруется дождевая вода.

Сколько метров глубины первый водоносный горизонт

Начнем с преимуществ использования этого слоя:

• Низкая стоимость материалов и проведения работ — из-за малой глубины залегания (от 3 до 25 метров).
• Нет юридических проблем — оборудование скважины или колодца не требует разрешений и регистрации.

Преимуществ всего два, но для большинства владельцев загородных домов они оказываются весьма весомыми.

Однако, использование первого водоносного горизонта будет иметь два серьезных недостатка:

• Непостоянный дебит скважины — количество воды будет меняться в зависимости от времени года и погодных условий. Например, в случае засушливого лета, вода может совсем пропасть.
• Возможность загрязнения воды удобрениями с полей и фекалиями из выгребных ям.

Воду из такой скважины лучше отдать на анализ. Это поможет определить наличие или отсутствие примесей и биологических загрязнений.

По результатам анализа станет понятно какую систему фильтрации необходимо применять для очистки этой воды.

При самом неблагоприятном варианте может оказаться, что вода из «верховодки» вообще непригодна для применения!

Тогда придется бурить скважину еще глубже — до второго водоносного горизонта.

Сколько метров глубины второй водоносный горизонт

Это грунтовые воды, залегающие между двумя водоупорными пластами.

Чаще всего эти воды залегают на глубинах от 40 до 65 метров.

Перечислим преимущества использования этого водоносного слоя:

• Постоянный дебит скважины независим от погодных условий и времени года.
• Более высокое качество воды по сравнению с «верховодкой».

Вода из этого слоя требует очистки, но в ней уже не будут содержаться нитраты с полей и стоки из выгребных ям.

Поэтому такую воду очищать должно быть проще и дешевле (за исключением вод с большим содержанием растворенного железа и марганца).

Для оборудования скважины на второй горизонт понадобится хороший глубинный насос. Методику его выбора мы обсуждали ранее в этой статье.

Цена всего остального оборудования, за исключением труб, останется такой же, как и для неглубоких скважин.

Сколько метров глубины третий водоносный горизонт. Артезианские скважины

Эта вода залегает на большой глубине (чаще всего глубина превышает 120 метров).

Над артезианской водой располагаются слои твердых пород (например, известняка), а это затрудняет бурение и сказывается на цене метра скважины.

Вода с большой глубины чаще всего соответствует всем нормам и ее фильтрация ограничивается защитой от образования накипи.

Артезианские скважины обладают большим постоянным дебитом, что делает их пригодным для водоснабжения не только частных домов, но и целых населенных пунктов.

Но, к сожалению, есть две большие трудности с бурением артезианских скважин:

• Большая стоимость проведения работ и оборудования.
• Необходимость государственной регистрации артезианской скважины.

Теперь обсудим. что насчет всего этого говорит закон.

Скважины с точки зрения закона

На территории Российской Федерации действует закон «О недрах», на основании которого существуют следующие ограничения и правила устройства скважин:

• Для использования воды из первого водосного слоя не требуется никаких разрешений. Землевладелец в пределах своего участка может копать колодцы или бурить скважины никого об этом не оповещая. Единственное, что требует закон — это наличие технического паспорта на скважину. Его выдает организация осуществляющая бурение.
• Для второго водоносного слоя уже требуется заключение местных властей о возможности использования этого водоносного горизонта. Кто этим занимается в вашей местности стоит узнать и предварительно у них поинтересоваться о правилах регистрации таких скважин.
• Для оборудования артезианских скважин требуется: лицензия на право пользования недрами, согласование расчета водопотребления артезианской скважины, заключение Роспотребнадзора о пригодности земельного участка для организации вокруг скважины санитарной зоны (размер санитарной зоны не менее чем 30×30 метров)

Как видно из верхнего списка, наибольшие проблемы возникают при оборудовании артезианской скважины.

Мало того, что это будет стоить немало денег, так еще и займет много времени с учетом получения всех нужных документов и согласований.

Такая работа, чаще всего, под силу для больших коттеджных поселков.

Они могут организовать коллективную артезианскую скважину для водоснабжения.

Со всеми подробностями можно ознакомиться в законе «О недрах».

На этом все, все вопросы пишем в комментариях. Не забываем пользоваться кнопками социальных сетей!

Сколько должно быть воды в скважине?

На глубине 4–6 м — грязная вода, пригодная только для полива. На глубине 10–17 м — вода может быть пригодна для питья и бытовых нужд, но необходимо обязательное лабораторное исследование для оценки возможных вредных примесей. На глубине 25–45 м проходит горизонт чистых артезианских вод.

Какой высоты должен быть столб воды в скважине?

Эта глубина должна быть не более 8 метров от уровня самовсасывающего насоса. Обычно вода в скважине держится на уровне не около самого дна, а где-то посередине. Так что от дна скважины столб воды составляет несколько метров.

Как определить столб воды в скважине?

Из скважины прекращают брать воду на 1-1, 5 часа. Затем в нее осторожно опускают капроновую веревку с грузом. После соприкосновения с дном – вытаскивают и измеряют длину увлажненной части. Это и есть искомый статический уровень воды.

Как измеряется статический уровень в скважине?

Статический и динамический показатель

Формируется статический уровень воды в скважине. Замеряется через 1,0-1,5 часа после бурения или выключения насоса. Высота водяного столба снижается после установки и включения насоса. Техника откачивает воду на поверхность.

Как узнать сколько нужно бурить скважину?

Чтобы определить, на сколько метров в глубину нужно бурить скважину, мастера исследуют пробы грунта, который вымывается в ходе бурильных работ. Замеры берут на глубине 2-4 метра. Если в воде содержится большое количество глины, значит, бурильная установка достигла глиняного пласта.

Какая глубина артезианских скважин?

Как увеличить дебит скважины на воду?

Как увеличить дебит скважины

Увеличение производительности скважины возможно только после завершения буровых работ. Метод увеличения дебита таков: буровики ставят насос в скважину, включают и выключают его, надеясь на извлечение из водоносов разрушенного известняка и бурового раствора.

Когда самый низкий уровень воды в скважине?

Гость: Лучше всего рыть колодец, когда уровень воды самый низкий в рамках годового цикла. Начиная с конца ноября, ноябрь, декабрь, январь, может быть февраль. После этого начинается подъем, начинается половодье, и колодец копать просто невозможно.

Что такое столб воды?

1. Бревно или толстый брус, вкопанный в землю стоймя.

В каком месяце самый низкий уровень грунтовых вод?

Соответственно меняется и глубина залегания грунтовых вод – расстояние от поверхности этих вод до поверхности земли. Весной при таянии снега и обильном поступлении влаги их уровень повышается, а летом наоборот – понижается. Самый низкий уровень грунтовых вод бывает зимой.

Когда снижается уровень грунтовых вод?

Во время летней засухи, и отсутствию дождей, глубина уменьшается. В осенний период уровень воды восстанавливается благодаря частым дождям. Колебания уровня глубины грунтовых вод зависит не только от сезона. Он может варьироваться даже на протяжении дня, из-за частоты водозабора из скважины.

Почему падает уровень воды в скважине?

Самой распространенной причиной уменьшения уровня воды в скважинах является строительство рядом других скважин, которые также питаются из этого же водоносного горизонта. В результате увеличенного потребления воды, объема воды в водоносном горизонте перестает хватать на всех.

Что такое глубина динамического уровня?

Динамический уровень — это глубина водного зеркала при работающем оборудовании. Оба параметра могут изменяться при эксплуатации системы. Мы советуем измерять характеристики раз в 3-5 лет.

Как измеряется динамический уровень?

Отрезок от поверхности грунта до минимального уровня воды в колодце называют динамическим уровнем. Чтобы его измерить, необходимо погружным насосом откачать воду из скважины. По мере убывания воды, насос нужно опускать все ниже и ниже. Если вода перестала убывать в шахте — вы достигли минимального уровня.

Что такое коэффициент продуктивности скважины?

Коэффициент продуктивности скважин: количество нефти и газа, которое может быть добыто из скважины при создании перепада давления на ее забое 0,1 МПа. это отношение дебита скважины к депрессии. Продуктивность – это коэффициент, характеризующий возможности скважины по добыче нефти и газа.

Что делать если в скважине не хватает воды?

В скважине мало воды, что делать?

1. прочистка напором воды;
2. прочистка при помощи различных специализированных химически агрессивных средств;
3. гидроудар (так называют эффективную, но достаточно небезопасную процедуру, которая может стать причиной повреждений обсадной трубы).

Почему вода в скважине то есть то нет?

Возможные причины заиливания скважины:

длительный перерыв в эксплуатации системы; ошибки в конструкции или монтаже; ошибка в выборе насоса; коррозионные процессы в обсадной колонне, результатом которых стала утрата ею герметичности.

Почему осенью падает уровень воды?

Осенью случаются повышения уровней воды, обусловленные выпадением дождей (паводки). Зимой и летом происходит понижение уровня воды (межень). Нередко пересыхают ручьи и речки. В других природных зонах ход уровней может быть другой, в зависимости от режима выпадения осадков и температуры.

Почему в новой скважине мало воды?

Когда пробурили скважину и она дает мало воды, значит жидкость не набирается до нужной отметки и быстро заканчивается. Скорее всего дело в автоматике (не правильно установлены или сбиты настройки) или в обсадной трубе.

Как можно очистить скважину?

Чтобы качественно и быстро очистить скважины от песка и ила, используют глубинный вибрационный насос. Насос опускают прямо в скважину, на его водозаборник при этом надет жесткий шланг. Шланг взбалтывает воду на дне, а насос ее выкачивает вместе с загрязнениями.

Сколько скважина может стоять без работы?

Скважина без работы может простоять и три месяца и год, скорее всего, ей ничего не будет, если сразу после бурения она была хорошо прокачена (несколько дней интенсивной работы по 3- 5 часов).

Сколько лет работает скважина?

Обычно система работает 5-15 лет. Пробуренная на песчаник скважина служит до 30. Неглубокие скважины могут иссякнуть либо заилиться спустя 1-2 года. Для продления времени службы на обсадную трубу ставится фильтр.

Как понять что скважина Прокачана?

Как определить сколько прокачивать скважину? Ориентироваться нужно на внешний вид воды и ее состав. Если вода мутная или у нее неприятный вкус и запах, то прокачку стоит продолжать. Как только из шланга потечет вода достойного качества, тогда процедуру стоит прекратить.

Откуда поступает вода в скважину?

Вопрос, откуда вода появляется в скважине, имеет простой ответ. Ее источник – водоносный горизонт, располагающийся на стыке грунтов с разной плотностью, пропускающих и задерживающих массу воды, попадающей с поверхности.

Как раскачать скважину после простоя?

Для этого в скважину опускают трубу, упирающуюся в самое дно, а сверху накачивают в нее сильный напор воды, благодаря которому отложения приподнимаются и вымываются. Операцию продолжают до тех пор, пока со дна не начнёт подниматься гравий, образующий донный фильтр.

Сколько времени занимает прокачка скважины?

В среднем прокачка скважины после бурения занимает 1 сутки для песчаной скважины и несколько дней/недель – для артезианской (в зависимости от глубины).

Сколько дней бурят скважину?

При нормальных среднестатистических условиях работы, без осложнений, время бурения скважины следующее: 30 метровая скважина бурится за 1 день. Зимой за 2 дня. 30-50 метров бурится за 1-2 дня.

Что такое репрессия на пласт?

2.10 репрессия на пласт: Разность между забойным и текущим пластовым давлениями.

В чем измеряется коэффициент продуктивности скважины?

показывает количество нефти, которое может быть добыто из скважины в единицу времени при снижении давления на забое скважины на 1 атм или при снижении уровня нефти на 1 м; измеряется в т/сут·ат, м3/сут·ат, или т/сут·м (Жданов, 1962).

Что такое давление депрессии?

Депрессия скважины – разность между пластовым давлением в районе скважины и ее забойным давлением, вызывающая движение газа из пласта к забою скважины. С увеличением депрессии возрастает дебит эксплуатационной скважины.

Что такое динамический уровень нефтяной скважины?

Динамический уровень – это установившийся постоянный уровень воды в скважине при её активной откачке. В зависимости от интенсивности откачки он может меняться. Он показывает, на какую минимально допустимую глубину можно опустить в скважину всасывающий трубопровод поверхностного насоса (или скважинный насос).

Что такое динамический уровень?

Динамический уровень — это глубина водного зеркала при работающем оборудовании. Оба параметра могут изменяться при эксплуатации системы.

Как определить статический уровень воды?

Статический и динамический показатель

Формируется статический уровень воды в скважине. Замеряется через 1,0-1,5 часа после бурения или выключения насоса. Высота водяного столба снижается после установки и включения насоса. Техника откачивает воду на поверхность.

Как узнать есть ли вода в скважине?

Из скважины прекращают брать воду на 1-1, 5 часа. Затем в нее осторожно опускают капроновую веревку с грузом. После соприкосновения с дном – вытаскивают и измеряют длину увлажненной части. Это и есть искомый статический уровень воды.
…

1. веревкой с грузом на конце;
2. гидростатическим датчиком уровня;
3. скважинным уровнемером.

Как измерить динамический уровень?

Отрезок от поверхности грунта до минимального уровня воды в колодце называют динамическим уровнем. Чтобы его измерить, необходимо погружным насосом откачать воду из скважины. По мере убывания воды, насос нужно опускать все ниже и ниже. Если вода перестала убывать в шахте — вы достигли минимального уровня.

Как рассчитать динамический уровень в скважине?

Динамический уровень, Hд – определяется при откачке воды насосом и замера уровня воды, которая генерируется природным путем.
…
D = H x V/(Hд – Hст), метр:

1. D – дебит;
2. V – производительность насоса;
3. H – высота водного столба;
4. Hд, Hст – уровни по динамике и статике.

Как определить дебит нефтяной скважины?

Для расчетов по стандартной формуле – D = H x V/(Hд – Hст), нужна всего лишь такая информация:

1. Высота водного столба;
2. Производительность насоса;
3. Статический и динамический уровень.

Сколько воды в скважине?

Артезианская скважина может давать до 10 м3 воды в час. Этого вполне достаточно, чтобы полностью обеспечить водой один-три загородных дома. Для того чтобы обеспечить водой коттеджный поселок, необходимо бурить скважину диаметром 158-200 мм.

Когда падает уровень воды в скважине?

Если вода в скважине пропадает, это значит, что воде перекрыли свободное перетекание в подземных горизонтах. Примерами могут стать сооружение выше по склону каналов, плотин, прудов или выкапывание глубоких фундаментов, что привело к разрушению сложившихся водоносных горизонтов.

Как увеличить производительность скважины?

Увеличение производительности скважины возможно только после завершения буровых работ. Метод увеличения дебита таков: буровики ставят насос в скважину, включают и выключают его, надеясь на извлечение из водоносов разрушенного известняка и бурового раствора.

Как определить дебит водяной скважины?

Чтобы узнать настоящий дебит скважины, необходимо умножить высоту водяного столба при статическом уровне на удельный дебит. Данная величина покажет, при какой производительности насоса вода будет поступать в скважину с той же скоростью, что и откачиваться из нее (при максимальном погружении насоса).

Для чего нужен оголовок скважины?

Основные функции оголовка для скважины: Герметизация скважины от осадков, посторонних предметов, грязи и пыли. Создание надежной точки для крепления скважинного насоса с подключением напорной трубы и крепления для троса Защита от кражи насоса- для снятия оголовка требуется инструмент

Какой должен быть дебит скважины?

Дебит колодцев часто находится на уровне 0,3-1 м³/ч. Дебит скважин сильно разнится в зависимости от их глубины и района местонахождения. Скважины пробуренные на известняк часто могут обеспечить желаемые для частного дома 1,5-3 м³/ч.

Нужно ли утеплять оголовок скважины?

Чтобы оборудование в приямке не замерзало его также надо утеплить. Второй вариант обустройства водозабора без кессона – монтаж скважинного оголовка. Он закрывает устье ствола выработки, но не защищает от морозов. Даже при наличии оголовка придется подумать о том, как построить и утеплить домик для скважины.

Нужно ли ставить оголовок на скважину?

Для чего нужен оголовок скважины? Основной целью установки оголовка скважины является защита её устья от попадания внутрь посторонних предметов. Но помимо этой есть еще ряд важных задач, с которыми помогает справиться оголовок.

Какие преимущества и выгоды несет клиенту использование скважинного оголовка?

Оголовки являются герметичными. Они защищают скважинный канал не только от попадания мусора и сторонних предметов, но и исключают попадание внешней грунтовой воды.

САН САМЫЧ

Гидравлический расчет для выбора насосной станции.

Здравствуйте уважаемые читатели «Сан Самыча«. Смешно иногда слушать продавцов-консультантов, когда они пытаются искренне помочь «правильно» подобрать насосную станцию. Глубина всасывания, напор, расход, мощность электродвигателя, рассчитывая характеристики на ходу, они умудряются все перепутать и запутаться самим. Для нас, уважаемый читатель, важно понять, что производитель указывает максимально возможные характеристики насоса. И они, конечно, связаны с параметрами Вашей системы водоснабжения, но они не совпадают, и не могут совпадать.

Да, насос способен поднять воду с глубины в восемь метров, но тогда смело скидывайте с напора те же восемь метров или 0,8 бар (атмосфер, кгс/см 2 ).

Да, насос выдаст 45 метров напора (4,5 бар, атм., кгс/см 2 ), но при условии, что Вы не будете с него требовать расхода вообще, а источник воды будет на уровне насоса.

Да, насос будет перекачивать 50 литров в минуту (3 куб. метра в час), но тогда грех добиваться от него хоть какого-то давления. Радуйтесь, что он выдает Вам эти пять ведер в минуту!

Впрочем, производитель и не скрывает этого. В любом паспорте насоса и насосной станции можно найти зависимости расхода от давления на напоре данного насоса, оформленные в виде графика или таблицы. А уже сам покупатель решает: устраивают его данные характеристики или нет.

Что нужно для расчета характеристик насоса?

Для расчета необходимых характеристик насоса нужны некоторые сведения о будущей системе водоснабжения. И мне кажется, Вы, как хозяин своего дома без труда озвучите или выясните их.

К этим сведениям относятся:

— расстояние по вертикали от зеркала воды источника водоснабжения до предполагаемого места установки самого дальнего смесителя в метрах. Причем желательно учесть сезонные колебания этого расстояния и, так называемые, динамические, когда зеркало воды опускается из-за того, что Вы берете воду. Чем точнее Вы определите это расстояние, тем точнее будет расчет, потому что вертикальная составляющая потери напора, обычно, самая большая.

— расстояние по горизонтали от источника воды до самого дальнего смесителя, рассчитанное исходя из предполагаемого маршрута прокладки трубы. Это расстояние можно измерить не так точно, точность плюс-минус один метр вполне сойдет.

— примерное предполагаемое место установки насоса или насосной станции в сборе. Соответственно, с вертикальным расстоянием, желательно, определиться поточнее.

— диаметры и материал предполагаемых к использованию в системе труб. Сейчас, обычно, используют пластиковые трубы, а у них у всех примерно равные показатели шероховатости, поэтому, по большому счету, значение имеют только диаметры предполагаемых труб и их длина. К слову, распространенная в интернете формула для расчета водоснабжения: 10 метров горизонтальной трубы равно 1 метру по вертикали, мягко сказать, не всегда верна. В дальнейшем я расскажу почему.

— Желательно, конечно, определиться с количеством уголков, тройников, кранов и других элементов системы, называемых «местными сопротивлениями». Но я понимаю, что это довольно сложно, по крайней мере, на данном этапе. Поэтому, по нашему обоюдному согласию, заменим это все, скажем, 10-процентным запасом по напору.

Ну, а при монтаже системы, не забывайте простое правило: Чем меньше соединений, тем меньше вероятность, что у Вас что-то потечет. К этому стоит добавить, что и потери напора тоже будут меньше.

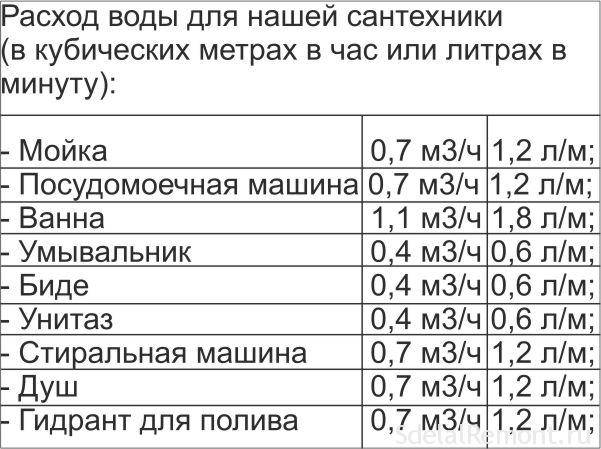

Да. и самое главное, Вы должны определиться, сколько потребителей (смесители, душ, бачок унитаза, стиральная или посудомоечная машина, уличный кран для полива и прочее) будут у Вас работать одновременно без существенной потери напора. Потому что от этого очень многое зависит.

Ниже, я собрал в таблицу потери напора в горизонтальной пластиковой трубе длиной 10 метров в зависимости от диаметра трубы и количества потребителей, рассчитанные с помощью специальной программы. По-моему, получилось очень показательно.

Потеря напора в метрах водного столба на горизонтальном участке пластиковой трубы длиной 10 метров в зависимости от внутреннего диаметра трубы и количества потребителей.

Калькулятор расчета напора скважинного насоса для системы с прямой подачей воды

При выборе и расчете электрического скважинного насоса для водопровода необходимо, с учетом приведенных выше данных, правильно подобрать его следующие параметры.

Вид электронасоса по принципу действия. Как указывалось выше, скважинный насос выбирается по принципу работы индивидуально для каждого вида водозаборной емкости.

Глубина погружения. Значение в паспортных данных помпы не должно быть ниже разницы между динамическим и статическим уровнем.

Часто требуется ухаживать за растениями на участке, поэтому водоснабжение должно учитывать расходы на полив. Рассчитать мощность и объем подачи можно с помощью таблиц или произведя расчеты калькулятором, суммировав все показатели.

Рис. 7 Суточные нормы потребления

Высота подъема. Основной параметр помпы, который подлежит точному расчету. Указанный в паспортных данных напор должен выполнять следующие функции:

• Подъем жидкости из водозаборной емкости на высоту до поверхности с расстояния 1 — 2 м. ниже динамического уровня.
• Горизонтальную подачу потребителю. При расчетах принимают 1 м. вертикального столба равным 10 м. горизонтальных пластиковых труб диаметром 1 дюйм. При снижении диаметра труб подача существенно падает, трубы меньшего диаметра редко используются в водопроводной системе. Невыгодно использовать и стальные трубы, гидравлическое сопротивление которых больше пластиковых и подача уменьшена в 0,7 раза.
• Рабочее давление. Насосу необходимо обеспечивать давление для работы системы, стандартные значения которого 1,4 — 2,8 бар. (1 бар. приблизительно равен 1 атм. или 10 м. вертикального водного столба).

Рис. 8 Таблица гидравлических потерь

H тр – искомое значение для глубинного насоса.

H гео – высота подъема и длина горизонтального участка в вертикальных метрах водного столба.

H потерь – сумма потерь в водопроводной системе, устанавливается по таблицам или расчетами. Данные потери связаны с трением жидкости о поверхность труб, а также падением скорости в коленах и тройниках.

Расчет производительности и высоты подъема является основной задачей при выборе насосного оборудования. Первый параметр можно установить по нормам потребления на одного человека, при расчете напора суммируют длину вертикального участка, протяженность горизонтальной линии и давление в системе, переведенные в метры водного столба. Расчет мощности в этом случае не понадобится, она будет зависеть от производительности погружного электронасоса и высоты подъема жидкости.

Расстояние от дома до скважины

На первый взгляд может показаться, что этот параметр является не таким уж и важным. Естественно, выяснить этот показатель из паспорта на скважину не удастся. Однако вам не обойтись без него, чтобы подобрать подходящую модель насоса. Опираясь на этот показатель, вы узнаете, с какой дополнительной нагрузкой придется справляться скважинному насосу Grundfos для подъема воды, скажем, в гидроаккумулятор, размещенный в доме.

Имейте в виду, что на каждые 10 метров по горизонтали будет приходиться 1 метр по вертикали, иными словами, это будет соответствовать 0,1 атмосферы, которые будут создаваться в размещенной в траншее трубе.

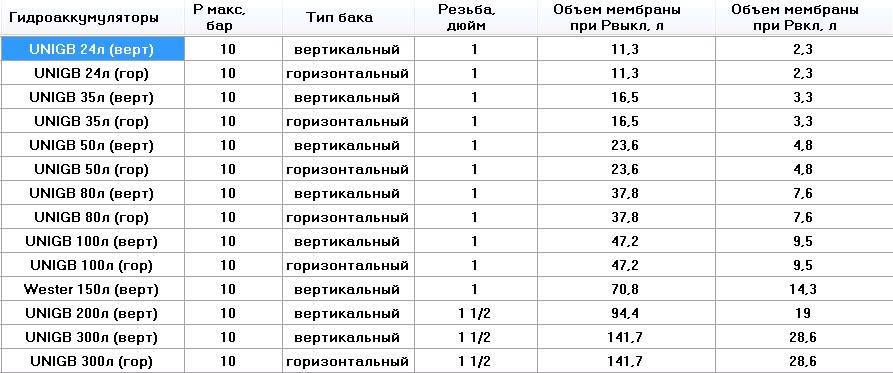

Давление в гидроаккумуляторе гидробака. Учитывая назначение скважинного насоса, чаще всего добываемая вода поступает именно в гидробак, а оттуда она идет в систему уже под давлением. Но перед этим насосу придется справиться с сопротивлением, которое поддерживается в системе гидробака
Поэтому, чтобы подобрать эффективно работающий скважинный насос, вам необходимо принять во внимание и этот момент. Скажем, в гидробаке емкостью до 300 литров поддерживаемое давление обычно находится на уровне 3,5 атмосферы
Что касается моделей, объем которых превышает 300 литров, то в них создается давление на уровне 5 атмосфер.

Необходимый расчетный расход воды. Для определения этого показателя необходимо исходить из числа постоянно проживающих в доме людей, включая и тех, кто на время приедет и будет пользоваться системой водоснабжения. Другим параметром, на который необходимо обратить внимание, является число точек водоразбора. В среднем же, если рассматривать в качестве примера стандартный дачный дом, в нём на одного человека в час должно приходиться порядка 120-180 литров. Для расчета же необходимого показателя для скважинного насоса следует это значение перемножить на количество проживающих людей в доме

Важно помнить и о том, что здесь подразумевается среднее значение, а потому необходимо предусмотреть запас при подборе насосной установки. Может случиться так, что при использовании одновременно всех точек водоразбора норма расхода воды может превысить расходный показатель в 120-180 литров

Иными словами, чтобы подобные колебания не оставили какую-либо точку потребления без воды, желательно, чтобы на каждого проживающего приходилось около 300-400 литров в час.

Определение напора

Когда будет рассчитана максимальная норма расхода с учетом характеристик скважины, потребуется определить необходимый максимальный напор. Упростить решение этой задачи можно, если воспользоваться следующей формулой:

Н = Ptapx10,2 + Hgeo + SHf ,

где Ptap – давление, которое должно поддерживаться в системе. Чаще всего оно соответствует показателю в 2-3 бара. Именно такой уровень поддерживается в обычный городской сети;

Hgeo — геодезический напор. Этот параметр рассчитывается как расстояние между динамическим уровнем и максимальной точкой водоразбора, в качестве единицы измерения используются метры водного столба;

SHf — общее число потерь напора по длине, возникающих в результате движения воды по трубопроводу, потерь, возникающих на конкретных участках системы – поворотах, тройниках, задвижках и пр.

Следует учесть, что за местные потери берется показатель в 15-20% от потерь по длине

Важным параметром, который должен быть принят во внимание, является наличие в системе фильтра. Он также может приводить к потере напора, и его можно рассматривать как источник местных потерь

При этом их величина может быть довольно большой. Разница по их количеству может быть связана с типом и размерами фильтра. Чтобы получить более точные сведения об этом показателе, следует заглянуть в паспорт на установленный фильтр.

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

• Насос
• Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
• Муфта ПНД с наружной резьбой
• Труба ПНД
• Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
• Угол ПНД обжимной (для поворота трубы)
• Шнур полиамидный 6мм или 8мм (для подвешивания насоса)
• Автоматика

Бывает три типа автоматики:

1. Блочная (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2. В сборе (Реле давления PM/5-3W, Турбипресс)

3. В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)

Следует учесть, что у гидроаккумулятора указывается полный объем.

Помните, основное предназначение — компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.

Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой 1″ и Муфта ПНД с внутренней резьбой 1″

Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

Дополнительные элементы сантехники на Ваше усмотрение (краны, тройники, ниппели и т.д.)

Кессон (На Ваше усмотрение)

Кессон — это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания попадания мусора на поверхность участка скважины. Также в декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

• Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
• Греющий кабель

Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске

Алгоритм расчет мощности насоса для скважин на воду.

1. Первый этап заключается в выборе типа оборудования – самовсасывающее или погружное. Для того, что бы определится, что вам нужно, следует детально ознакомиться с основными характеристиками и параметрами насосов. К примеру, оборудование насоса самовсасывающего типа доставляет воду на поверхность земли с глубин порядка 7 м без применения эжектора и до 9 м со встроенным эжектором.

Также есть специальные насосы с выносным эжектором, которые могут доставлять воду с глубин около 40 м.

Совет: нет необходимости применять подобного рода оборудование, так как в момент забора воды данный тип насоса часть жидкости закачивает назад в скважину, тратя при этом лишнюю энергию, что является очень неэкономично.

• можно использовать, как небольшую насосную станцию. Нужно просто подсоединить оборудование к скважине и уже можно качать воду;

• есть постоянный доступ для проведения ремонта и диагностики оборудования, так как сам насос находится сверху. Также он работает в более комфортных условиях, по сравнению с погруженным оборудованием.

3. Что бы определиться, какой тип насоса необходим в вашем случае, нужно выяснить дебит самой скважины. Исходя из этого, производительность насоса должна быть на 10-30% меньше. В противном случае скважина на воду будет постоянно заиливаться.

4. Для удовлетворения конкретных потребностей нужно определить минимальную мощность оборудования. Так, для больших промышленных объектов расчет зависит от количества работающего персонала и производственной мощности. Такого рода промышленные насосы обычно оснащают частотным преобразователем или автоматической системой с плавким пуском.

Что необходимо знать при выборе насоса

Схема установки скважинного насоса.

Когда осуществляется выбор насоса, необходимо учитывать такие параметры, как:

Общая глубина скважины. Такая информация содержится в прилагаемом паспорте. Оборудование принято устанавливать на высоте от 1 м от уровня дна.
Динамический уровень воды. Насос необходимо ставить ниже этого уровня, он также указывается в паспорте

Статический уровень тоже важно учесть.
Диаметр скважины, чтобы правильно подобрать размер глубинного насоса, его адаптера, оголовка, крышки для устья скважины.
Дебит – это данные о производительности источника, скважинный насос не должен иметь производительность большую, чем у скважины. В идеале выбор надо делать таким образом, чтобы производительность оборудования была примерно на 5-10% меньше, чем дебит источника.
Размер, глубина фильтровальной части. Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра

Только в этом случае система будет работать без сбоев.
Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы.
Этажность, расположение самой верхней точки водоразбора.
Место, где установлена автоматика для управления насосом.
Вариант электропитания, который обеспечивает энергией скважинный насос.

Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра. Только в этом случае система будет работать без сбоев.
Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы.
Этажность, расположение самой верхней точки водоразбора.
Место, где установлена автоматика для управления насосом.
Вариант электропитания, который обеспечивает энергией скважинный насос.

Общие критерии выбора насоса для скважины на загородном участке:

1. Мощность оборудования. Подбор агрегата зависит от глубины источника, необходимого напора и планируемого расхода воды для дома. Нельзя делать выбор без учета этого параметра.
2. Глубина, которую имеет скважина. Этот параметр важен для выбора насоса, многие его считают одним из первых. Например, поверхностные насосы можно применять только для неглубоких источников и колодцев, а для водяных скважин используются только глубинные модели.
3. Выбор осуществляется на основе того, каким будет планируемый расход воды, т. е. какой должна быть производительность насоса.

Потребный напор насоса для водопровода без гидроаккумулятора

Схема водопровода без гидроаккумулятора.

Если в водопроводной системе нет гидроакумулятора, то единственным устройством, создающим давление, является насос. В таком случае расчет потребного напора очень прост: нужно сложить полученные выше напоры: H = Hвыс + Hсопр + Hпотр = 20 + 5 + 30 = 55 м.

Водопроводная система без гидроаккумулятора может быть уместной в системах полива, в небольших дачных домах, где проживают сезонно или пользуются водой редко. При частом и регулярном потреблении воды насос то и дело будет включаться/выключаться восстанавливая необходимое давление в водопроводе. Такой режим работы уменьшает срок службы насоса. Чтобы сгладить потребление воды, используется гидроаккумулятор.

Пример проведения расчета мощности насоса для скважин на воду.

В данном примере будет показано, как рассчитать насос для скважины. Допустим в семье 4 человека. Живут они за городом, в частном доме с садом и огородом. Для расчета возьмем насос мощностью 1,7 м3/час.

Нужно определить достаточно ли будет напора этого насоса, что бы доставить воду к ванной комнате, которая расположена на втором этаже дома.

Совет: не забудьте учесть дебит скважины и сравнить с ним мощность помпы.

• Н — минимальный напор, м;

• P – стандартная величина и равна 2,5-3 атм;

• ∆H – это разница между максимальной точкой водоразбора и динамическим уровнем воды, м. Если используется всасывающий насос, то тогда в качестве данной величины берется расстояние между наивысшей точкой водоразбора и самим оборудованием насоса;

• ∑∆P – величина характеризующая гидравлические потери на трубопроводе (примерно 10% от его длинны), фильтрах, углах, тройниках (15-20%).

После проведения расчетов нужно подобрать модель насоса, который по своим характеристикам наиболее близко подходит к рассчитанным ранее показателям. Далее необходимо сравнить диаметры скважины и помпы. В случае использования погружной помпы, ее диаметр должен быть меньше. Если в инструкции предусмотрена установка скважинного адаптера, то нужно сделать так, что бы насос проходил там, где расположена его статическая составляющая.

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.

Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации

Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С. Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С

Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.

Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

Сопротивление

Помимо необходимости в выталкивании воды на определенную высоту, насос должен быть способен преодолеть сопротивление, создающееся в трубопроводе. Слишком узкая труба усилит сопротивление и производительность системы будет падать, а слишком широкая потребует излишних затрат. Следует оптимально подобрать диаметр водовода для отсутствия лишнего сопротивления.

Для расчета сопротивления ознакомьтесь с графиком потери напора для трубы конкретного вида и диаметра: так вы сможете высчитать потери при определенном объеме воды. Если график отсутствует или не хочется считать, воспользуйтесь простой рекомендацией, приведенной ниже:

Рекомендованный диаметр трубы ПНД:

• подача до 1,5 м3/час – 25 мм
• подача до 3 м3/час – 32 мм

Подключение

1. Как подключаются насосные станции повышения давления или автономного водоснабжения?

Вот основные правила их монтажа:

Всасывающий патрубок должен быть оборудован обратным клапаном. Если станция подает воду из колодца или скважины, клапан ставится на конце всасывающей трубы. У устройства, повышающего напор, или обеспечивающего резервное водоснабжение из емкости, его можно установить непосредственно на корпусе;

Обратный клапан на всасывающем патрубке насоса

Обратите внимание на соотношение диаметров труб на входе и выходе насоса

Если к водопроводу подключается заливной клапан накопительной емкости резервного водоснабжения, отвод на него должен быть врезан до выхода насосной станции. Между врезками опять-таки монтируется обратный клапан. Он исключит переток воды в магистраль водоснабжения или в емкость.

Обратный клапан между врезками накопительной емкости и насосной станции на вводе водоснабжения

Схема водоснабжения с резервной емкостью с указанием положения обратных клапанов

Расчёт напора скважинного насоса

Расчёт напора осуществляется по следующей формуле:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **

Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления

Примечание
* – при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** – коэффициент водопроводного сопротивления всегда равен 1.15; *** – каждая атмосфера приравнивается к 10 вертикальным метрам.

Бытовая математика
Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома – 80 метров. Высота самой высокой точки водоразбора – 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:

Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.

В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.

Расчет насоса для скважины производится после изготовления скважины, получения паспорта на нее. Документация выдается специалистами компаний, в которых заказывается услуга. В ней указаны основные параметры скважины – подача, уровни зеркала, конструкция фильтра на забое. При заполнении паспорта скважины применяется профессиональное оборудование, многократно превосходящее бытовые насосы. Поэтому пользователь может смело выбирать любую модификацию поверхностного, погружного насоса в указанных пределах. В идеале производительность скважинного насоса должна быть на 5-10% меньше, чем аналогичный показатель источника водозабора. Рис. 1.

Рисунок 1. Схема источника водозабора.

Расчет в обязательном порядке учитывает характеристики:

• количество сантехнических приборов;
• схема их расположения;
• суточная потребность семьи в жидкости;
• классификация используемой системы водоподготовки.

Расчеты погружных моделей отличаются от вычислений для поверхностных насосов.
Оптимальным вариантом скважинного насоса является винтовая, вихревая, центробежная модификация оборудования, допускающие 40 г/л либо 180 г/л примесей соответственно. Вибрационные насосы резко снижают бюджет водообеспечения коттеджа, однако имеют низкий ресурс, выходят из строя при обилии песка.

Расчёт дебита

Дебит – объём воды, который можно добыть из скважины за единицу времени (минуту, час, сутки). Чтобы правильно его определить, нужно сравнить статистический и динамический уровни воды.

Статистический уровень – объём воды в скважине в состоянии покоя. Измеряется от зеркала воды до уровня земли как минимум через два часа после бурения.

Динамический уровень – отметка, до которой вода опускается при непрерывной работе насоса. На этом уровне в скважину пребывает столько же воды, сколько из неё откачивается. Насос устанавливают на пару метров ниже, чтобы он всё время был под водой и не работал «в сухую».

Дебит рассчитывается по формуле D=V*Hв/(Hдин – Hстат), где

• D – дебит
• V – производительность насоса в м³/ч (для расчёта параметров скважины, можно одолжить насос у соседей).
• Hв – высота водного столба (разность глубины скважины и статистического уровня воды)
• Hдин – динамический уровень
• Hстат – статистический уровень

• Глубина водозабора – 55 м
• Производительность насоса (V) – 2 м³/ч
• Статистический уровень (Hстат ) – 35 м
• Динамический уровень (Hдин ) – 40 м
• Высота водяного столба (Hв) – 55 – 35 = 20 м

2 м³/ч *20 м /(40 м – 35 м) = 8 м³/ч. Это – дебит скважины. По этой характеристике нужно подбирать расход воды основного насоса.

Чтобы динамический уровень не снижался слишком сильно, выбирайте насосы с расходом на 5-10% ниже дебита скважины. Если расход будет слишком большим, динамический уровень будет снижаться ниже всасывающей части насоса. Если у него нет защиты от сухого хода, он выйдет из строя раньше времени. Если защита есть, насос будет автоматически выключаться и включаться только тогда, когда уровень воды в скважине восстановится. Это неудобно: придётся ждать, чтобы воспользоваться раковиной или душем.

САН САМЫЧ

Гидравлический расчет для выбора насосной станции.

Здравствуйте уважаемые читатели «Сан Самыча«. Смешно иногда слушать продавцов-консультантов, когда они пытаются искренне помочь «правильно» подобрать насосную станцию. Глубина всасывания, напор, расход, мощность электродвигателя, рассчитывая характеристики на ходу, они умудряются все перепутать и запутаться самим. Для нас, уважаемый читатель, важно понять, что производитель указывает максимально возможные характеристики насоса. И они, конечно, связаны с параметрами Вашей системы водоснабжения, но они не совпадают, и не могут совпадать.

Да, насос способен поднять воду с глубины в восемь метров, но тогда смело скидывайте с напора те же восемь метров или 0,8 бар (атмосфер, кгс/см 2 ).

Да, насос выдаст 45 метров напора (4,5 бар, атм., кгс/см 2 ), но при условии, что Вы не будете с него требовать расхода вообще, а источник воды будет на уровне насоса.

Да, насос будет перекачивать 50 литров в минуту (3 куб. метра в час), но тогда грех добиваться от него хоть какого-то давления. Радуйтесь, что он выдает Вам эти пять ведер в минуту!

Впрочем, производитель и не скрывает этого. В любом паспорте насоса и насосной станции можно найти зависимости расхода от давления на напоре данного насоса, оформленные в виде графика или таблицы. А уже сам покупатель решает: устраивают его данные характеристики или нет.

Что нужно для расчета характеристик насоса?

Для расчета необходимых характеристик насоса нужны некоторые сведения о будущей системе водоснабжения. И мне кажется, Вы, как хозяин своего дома без труда озвучите или выясните их.

К этим сведениям относятся:

— расстояние по вертикали от зеркала воды источника водоснабжения до предполагаемого места установки самого дальнего смесителя в метрах. Причем желательно учесть сезонные колебания этого расстояния и, так называемые, динамические, когда зеркало воды опускается из-за того, что Вы берете воду. Чем точнее Вы определите это расстояние, тем точнее будет расчет, потому что вертикальная составляющая потери напора, обычно, самая большая.

— расстояние по горизонтали от источника воды до самого дальнего смесителя, рассчитанное исходя из предполагаемого маршрута прокладки трубы. Это расстояние можно измерить не так точно, точность плюс-минус один метр вполне сойдет.

— примерное предполагаемое место установки насоса или насосной станции в сборе. Соответственно, с вертикальным расстоянием, желательно, определиться поточнее.

— диаметры и материал предполагаемых к использованию в системе труб. Сейчас, обычно, используют пластиковые трубы, а у них у всех примерно равные показатели шероховатости, поэтому, по большому счету, значение имеют только диаметры предполагаемых труб и их длина. К слову, распространенная в интернете формула для расчета водоснабжения: 10 метров горизонтальной трубы равно 1 метру по вертикали, мягко сказать, не всегда верна. В дальнейшем я расскажу почему.

— Желательно, конечно, определиться с количеством уголков, тройников, кранов и других элементов системы, называемых «местными сопротивлениями». Но я понимаю, что это довольно сложно, по крайней мере, на данном этапе. Поэтому, по нашему обоюдному согласию, заменим это все, скажем, 10-процентным запасом по напору.

Ну, а при монтаже системы, не забывайте простое правило: Чем меньше соединений, тем меньше вероятность, что у Вас что-то потечет. К этому стоит добавить, что и потери напора тоже будут меньше.

Да. и самое главное, Вы должны определиться, сколько потребителей (смесители, душ, бачок унитаза, стиральная или посудомоечная машина, уличный кран для полива и прочее) будут у Вас работать одновременно без существенной потери напора. Потому что от этого очень многое зависит.

Ниже, я собрал в таблицу потери напора в горизонтальной пластиковой трубе длиной 10 метров в зависимости от диаметра трубы и количества потребителей, рассчитанные с помощью специальной программы. По-моему, получилось очень показательно.

Потеря напора в метрах водного столба на горизонтальном участке пластиковой трубы длиной 10 метров в зависимости от внутреннего диаметра трубы и количества потребителей.

Калькулятор расчета напора скважинного насоса для системы с прямой подачей воды

При выборе и расчете электрического скважинного насоса для водопровода необходимо, с учетом приведенных выше данных, правильно подобрать его следующие параметры.

Вид электронасоса по принципу действия. Как указывалось выше, скважинный насос выбирается по принципу работы индивидуально для каждого вида водозаборной емкости.

Глубина погружения. Значение в паспортных данных помпы не должно быть ниже разницы между динамическим и статическим уровнем.

Часто требуется ухаживать за растениями на участке, поэтому водоснабжение должно учитывать расходы на полив. Рассчитать мощность и объем подачи можно с помощью таблиц или произведя расчеты калькулятором, суммировав все показатели.

Рис. 7 Суточные нормы потребления

Высота подъема. Основной параметр помпы, который подлежит точному расчету. Указанный в паспортных данных напор должен выполнять следующие функции:

• Подъем жидкости из водозаборной емкости на высоту до поверхности с расстояния 1 — 2 м. ниже динамического уровня.
• Горизонтальную подачу потребителю. При расчетах принимают 1 м. вертикального столба равным 10 м. горизонтальных пластиковых труб диаметром 1 дюйм. При снижении диаметра труб подача существенно падает, трубы меньшего диаметра редко используются в водопроводной системе. Невыгодно использовать и стальные трубы, гидравлическое сопротивление которых больше пластиковых и подача уменьшена в 0,7 раза.
• Рабочее давление. Насосу необходимо обеспечивать давление для работы системы, стандартные значения которого 1,4 — 2,8 бар. (1 бар. приблизительно равен 1 атм. или 10 м. вертикального водного столба).

Рис. 8 Таблица гидравлических потерь

H тр – искомое значение для глубинного насоса.

H гео – высота подъема и длина горизонтального участка в вертикальных метрах водного столба.

H потерь – сумма потерь в водопроводной системе, устанавливается по таблицам или расчетами. Данные потери связаны с трением жидкости о поверхность труб, а также падением скорости в коленах и тройниках.

Расчет производительности и высоты подъема является основной задачей при выборе насосного оборудования. Первый параметр можно установить по нормам потребления на одного человека, при расчете напора суммируют длину вертикального участка, протяженность горизонтальной линии и давление в системе, переведенные в метры водного столба. Расчет мощности в этом случае не понадобится, она будет зависеть от производительности погружного электронасоса и высоты подъема жидкости.

Расстояние от дома до скважины

На первый взгляд может показаться, что этот параметр является не таким уж и важным. Естественно, выяснить этот показатель из паспорта на скважину не удастся. Однако вам не обойтись без него, чтобы подобрать подходящую модель насоса. Опираясь на этот показатель, вы узнаете, с какой дополнительной нагрузкой придется справляться скважинному насосу Grundfos для подъема воды, скажем, в гидроаккумулятор, размещенный в доме.

Имейте в виду, что на каждые 10 метров по горизонтали будет приходиться 1 метр по вертикали, иными словами, это будет соответствовать 0,1 атмосферы, которые будут создаваться в размещенной в траншее трубе.

Давление в гидроаккумуляторе гидробака. Учитывая назначение скважинного насоса, чаще всего добываемая вода поступает именно в гидробак, а оттуда она идет в систему уже под давлением. Но перед этим насосу придется справиться с сопротивлением, которое поддерживается в системе гидробака
Поэтому, чтобы подобрать эффективно работающий скважинный насос, вам необходимо принять во внимание и этот момент. Скажем, в гидробаке емкостью до 300 литров поддерживаемое давление обычно находится на уровне 3,5 атмосферы
Что касается моделей, объем которых превышает 300 литров, то в них создается давление на уровне 5 атмосфер.

Необходимый расчетный расход воды. Для определения этого показателя необходимо исходить из числа постоянно проживающих в доме людей, включая и тех, кто на время приедет и будет пользоваться системой водоснабжения. Другим параметром, на который необходимо обратить внимание, является число точек водоразбора. В среднем же, если рассматривать в качестве примера стандартный дачный дом, в нём на одного человека в час должно приходиться порядка 120-180 литров. Для расчета же необходимого показателя для скважинного насоса следует это значение перемножить на количество проживающих людей в доме

Важно помнить и о том, что здесь подразумевается среднее значение, а потому необходимо предусмотреть запас при подборе насосной установки. Может случиться так, что при использовании одновременно всех точек водоразбора норма расхода воды может превысить расходный показатель в 120-180 литров

Иными словами, чтобы подобные колебания не оставили какую-либо точку потребления без воды, желательно, чтобы на каждого проживающего приходилось около 300-400 литров в час.

Определение напора

Когда будет рассчитана максимальная норма расхода с учетом характеристик скважины, потребуется определить необходимый максимальный напор. Упростить решение этой задачи можно, если воспользоваться следующей формулой:

Н = Ptapx10,2 + Hgeo + SHf ,

где Ptap – давление, которое должно поддерживаться в системе. Чаще всего оно соответствует показателю в 2-3 бара. Именно такой уровень поддерживается в обычный городской сети;

Hgeo — геодезический напор. Этот параметр рассчитывается как расстояние между динамическим уровнем и максимальной точкой водоразбора, в качестве единицы измерения используются метры водного столба;

SHf — общее число потерь напора по длине, возникающих в результате движения воды по трубопроводу, потерь, возникающих на конкретных участках системы – поворотах, тройниках, задвижках и пр.

Следует учесть, что за местные потери берется показатель в 15-20% от потерь по длине

Важным параметром, который должен быть принят во внимание, является наличие в системе фильтра. Он также может приводить к потере напора, и его можно рассматривать как источник местных потерь

При этом их величина может быть довольно большой. Разница по их количеству может быть связана с типом и размерами фильтра. Чтобы получить более точные сведения об этом показателе, следует заглянуть в паспорт на установленный фильтр.

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

• Насос
• Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
• Муфта ПНД с наружной резьбой
• Труба ПНД
• Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
• Угол ПНД обжимной (для поворота трубы)
• Шнур полиамидный 6мм или 8мм (для подвешивания насоса)
• Автоматика

Бывает три типа автоматики:

1. Блочная (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2. В сборе (Реле давления PM/5-3W, Турбипресс)

3. В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)

Следует учесть, что у гидроаккумулятора указывается полный объем.

Помните, основное предназначение — компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.

Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой 1″ и Муфта ПНД с внутренней резьбой 1″

Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

Дополнительные элементы сантехники на Ваше усмотрение (краны, тройники, ниппели и т.д.)

Кессон (На Ваше усмотрение)

Кессон — это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания попадания мусора на поверхность участка скважины. Также в декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

• Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
• Греющий кабель

Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске

Алгоритм расчет мощности насоса для скважин на воду.

1. Первый этап заключается в выборе типа оборудования – самовсасывающее или погружное. Для того, что бы определится, что вам нужно, следует детально ознакомиться с основными характеристиками и параметрами насосов. К примеру, оборудование насоса самовсасывающего типа доставляет воду на поверхность земли с глубин порядка 7 м без применения эжектора и до 9 м со встроенным эжектором.

Также есть специальные насосы с выносным эжектором, которые могут доставлять воду с глубин около 40 м.

Совет: нет необходимости применять подобного рода оборудование, так как в момент забора воды данный тип насоса часть жидкости закачивает назад в скважину, тратя при этом лишнюю энергию, что является очень неэкономично.

• можно использовать, как небольшую насосную станцию. Нужно просто подсоединить оборудование к скважине и уже можно качать воду;

• есть постоянный доступ для проведения ремонта и диагностики оборудования, так как сам насос находится сверху. Также он работает в более комфортных условиях, по сравнению с погруженным оборудованием.

3. Что бы определиться, какой тип насоса необходим в вашем случае, нужно выяснить дебит самой скважины. Исходя из этого, производительность насоса должна быть на 10-30% меньше. В противном случае скважина на воду будет постоянно заиливаться.

4. Для удовлетворения конкретных потребностей нужно определить минимальную мощность оборудования. Так, для больших промышленных объектов расчет зависит от количества работающего персонала и производственной мощности. Такого рода промышленные насосы обычно оснащают частотным преобразователем или автоматической системой с плавким пуском.

Что необходимо знать при выборе насоса

Схема установки скважинного насоса.

Когда осуществляется выбор насоса, необходимо учитывать такие параметры, как:

Общая глубина скважины. Такая информация содержится в прилагаемом паспорте. Оборудование принято устанавливать на высоте от 1 м от уровня дна.
Динамический уровень воды. Насос необходимо ставить ниже этого уровня, он также указывается в паспорте

Статический уровень тоже важно учесть.
Диаметр скважины, чтобы правильно подобрать размер глубинного насоса, его адаптера, оголовка, крышки для устья скважины.
Дебит – это данные о производительности источника, скважинный насос не должен иметь производительность большую, чем у скважины. В идеале выбор надо делать таким образом, чтобы производительность оборудования была примерно на 5-10% меньше, чем дебит источника.
Размер, глубина фильтровальной части. Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра

Только в этом случае система будет работать без сбоев.
Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы.
Этажность, расположение самой верхней точки водоразбора.
Место, где установлена автоматика для управления насосом.
Вариант электропитания, который обеспечивает энергией скважинный насос.

Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра. Только в этом случае система будет работать без сбоев.
Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы.
Этажность, расположение самой верхней точки водоразбора.
Место, где установлена автоматика для управления насосом.
Вариант электропитания, который обеспечивает энергией скважинный насос.

Общие критерии выбора насоса для скважины на загородном участке:

1. Мощность оборудования. Подбор агрегата зависит от глубины источника, необходимого напора и планируемого расхода воды для дома. Нельзя делать выбор без учета этого параметра.
2. Глубина, которую имеет скважина. Этот параметр важен для выбора насоса, многие его считают одним из первых. Например, поверхностные насосы можно применять только для неглубоких источников и колодцев, а для водяных скважин используются только глубинные модели.
3. Выбор осуществляется на основе того, каким будет планируемый расход воды, т. е. какой должна быть производительность насоса.

Потребный напор насоса для водопровода без гидроаккумулятора

Схема водопровода без гидроаккумулятора.

Если в водопроводной системе нет гидроакумулятора, то единственным устройством, создающим давление, является насос. В таком случае расчет потребного напора очень прост: нужно сложить полученные выше напоры: H = Hвыс + Hсопр + Hпотр = 20 + 5 + 30 = 55 м.

Водопроводная система без гидроаккумулятора может быть уместной в системах полива, в небольших дачных домах, где проживают сезонно или пользуются водой редко. При частом и регулярном потреблении воды насос то и дело будет включаться/выключаться восстанавливая необходимое давление в водопроводе. Такой режим работы уменьшает срок службы насоса. Чтобы сгладить потребление воды, используется гидроаккумулятор.

Пример проведения расчета мощности насоса для скважин на воду.

В данном примере будет показано, как рассчитать насос для скважины. Допустим в семье 4 человека. Живут они за городом, в частном доме с садом и огородом. Для расчета возьмем насос мощностью 1,7 м3/час.

Нужно определить достаточно ли будет напора этого насоса, что бы доставить воду к ванной комнате, которая расположена на втором этаже дома.

Совет: не забудьте учесть дебит скважины и сравнить с ним мощность помпы.

• Н — минимальный напор, м;

• P – стандартная величина и равна 2,5-3 атм;

• ∆H – это разница между максимальной точкой водоразбора и динамическим уровнем воды, м. Если используется всасывающий насос, то тогда в качестве данной величины берется расстояние между наивысшей точкой водоразбора и самим оборудованием насоса;

• ∑∆P – величина характеризующая гидравлические потери на трубопроводе (примерно 10% от его длинны), фильтрах, углах, тройниках (15-20%).

После проведения расчетов нужно подобрать модель насоса, который по своим характеристикам наиболее близко подходит к рассчитанным ранее показателям. Далее необходимо сравнить диаметры скважины и помпы. В случае использования погружной помпы, ее диаметр должен быть меньше. Если в инструкции предусмотрена установка скважинного адаптера, то нужно сделать так, что бы насос проходил там, где расположена его статическая составляющая.

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.

Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации

Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С. Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С

Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.

Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

Сопротивление

Помимо необходимости в выталкивании воды на определенную высоту, насос должен быть способен преодолеть сопротивление, создающееся в трубопроводе. Слишком узкая труба усилит сопротивление и производительность системы будет падать, а слишком широкая потребует излишних затрат. Следует оптимально подобрать диаметр водовода для отсутствия лишнего сопротивления.

Для расчета сопротивления ознакомьтесь с графиком потери напора для трубы конкретного вида и диаметра: так вы сможете высчитать потери при определенном объеме воды. Если график отсутствует или не хочется считать, воспользуйтесь простой рекомендацией, приведенной ниже:

Рекомендованный диаметр трубы ПНД:

• подача до 1,5 м3/час – 25 мм
• подача до 3 м3/час – 32 мм

Подключение

1. Как подключаются насосные станции повышения давления или автономного водоснабжения?

Вот основные правила их монтажа:

Всасывающий патрубок должен быть оборудован обратным клапаном. Если станция подает воду из колодца или скважины, клапан ставится на конце всасывающей трубы. У устройства, повышающего напор, или обеспечивающего резервное водоснабжение из емкости, его можно установить непосредственно на корпусе;

Обратный клапан на всасывающем патрубке насоса

Обратите внимание на соотношение диаметров труб на входе и выходе насоса

Если к водопроводу подключается заливной клапан накопительной емкости резервного водоснабжения, отвод на него должен быть врезан до выхода насосной станции. Между врезками опять-таки монтируется обратный клапан. Он исключит переток воды в магистраль водоснабжения или в емкость.

Обратный клапан между врезками накопительной емкости и насосной станции на вводе водоснабжения

Схема водоснабжения с резервной емкостью с указанием положения обратных клапанов

Расчёт напора скважинного насоса

Расчёт напора осуществляется по следующей формуле:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **

Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления

Примечание
* – при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** – коэффициент водопроводного сопротивления всегда равен 1.15; *** – каждая атмосфера приравнивается к 10 вертикальным метрам.

Бытовая математика
Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома – 80 метров. Высота самой высокой точки водоразбора – 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:

Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.

В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.

Расчет насоса для скважины производится после изготовления скважины, получения паспорта на нее. Документация выдается специалистами компаний, в которых заказывается услуга. В ней указаны основные параметры скважины – подача, уровни зеркала, конструкция фильтра на забое. При заполнении паспорта скважины применяется профессиональное оборудование, многократно превосходящее бытовые насосы. Поэтому пользователь может смело выбирать любую модификацию поверхностного, погружного насоса в указанных пределах. В идеале производительность скважинного насоса должна быть на 5-10% меньше, чем аналогичный показатель источника водозабора. Рис. 1.

Рисунок 1. Схема источника водозабора.

Расчет в обязательном порядке учитывает характеристики:

• количество сантехнических приборов;
• схема их расположения;
• суточная потребность семьи в жидкости;
• классификация используемой системы водоподготовки.

Расчеты погружных моделей отличаются от вычислений для поверхностных насосов.
Оптимальным вариантом скважинного насоса является винтовая, вихревая, центробежная модификация оборудования, допускающие 40 г/л либо 180 г/л примесей соответственно. Вибрационные насосы резко снижают бюджет водообеспечения коттеджа, однако имеют низкий ресурс, выходят из строя при обилии песка.

Расчёт дебита

Дебит – объём воды, который можно добыть из скважины за единицу времени (минуту, час, сутки). Чтобы правильно его определить, нужно сравнить статистический и динамический уровни воды.

Статистический уровень – объём воды в скважине в состоянии покоя. Измеряется от зеркала воды до уровня земли как минимум через два часа после бурения.

Динамический уровень – отметка, до которой вода опускается при непрерывной работе насоса. На этом уровне в скважину пребывает столько же воды, сколько из неё откачивается. Насос устанавливают на пару метров ниже, чтобы он всё время был под водой и не работал «в сухую».

Дебит рассчитывается по формуле D=V*Hв/(Hдин – Hстат), где

• D – дебит
• V – производительность насоса в м³/ч (для расчёта параметров скважины, можно одолжить насос у соседей).
• Hв – высота водного столба (разность глубины скважины и статистического уровня воды)
• Hдин – динамический уровень
• Hстат – статистический уровень

• Глубина водозабора – 55 м
• Производительность насоса (V) – 2 м³/ч
• Статистический уровень (Hстат ) – 35 м
• Динамический уровень (Hдин ) – 40 м
• Высота водяного столба (Hв) – 55 – 35 = 20 м

2 м³/ч *20 м /(40 м – 35 м) = 8 м³/ч. Это – дебит скважины. По этой характеристике нужно подбирать расход воды основного насоса.

Чтобы динамический уровень не снижался слишком сильно, выбирайте насосы с расходом на 5-10% ниже дебита скважины. Если расход будет слишком большим, динамический уровень будет снижаться ниже всасывающей части насоса. Если у него нет защиты от сухого хода, он выйдет из строя раньше времени. Если защита есть, насос будет автоматически выключаться и включаться только тогда, когда уровень воды в скважине восстановится. Это неудобно: придётся ждать, чтобы воспользоваться раковиной или душем.

Как выбрать насосную станцию

Хотите пользоваться в частном доме водой как в многоэтажке: подключить стиральную машину, водонагреватель, смесители и душевую кабину, — вам не обойтись без насосной станции. Задействовать сразу все вышеперечисленные точки без потери давления в системе, удастся сделав расчет производительности установки водоснабжения.
Насосная станция способна качать воду из скважин и колодцев или из центрального водопровода.

Насосная станция поддерживает нужное давление: открывая кран вы получаете поток воды, давление в системе снижается. Когда оно падает до заранее установленного уровня, блок автоматики запускает насос. Перекрыв кран смесителя, вы прекращаете потребление воды, давление нормализуется, автоматика останавливает насос.
При помощи таких установок можно эксплуатировать водопровод как для хозяйственных нужд так и в системе орошения.

Насосная станция состоит из нескольких элементов:

насос – основной компонент установки. — сохраняет давление в системе водоснабжения, запуская и останавливая насос. Автоматика поддерживает давления в диапазоне 1.5 — 2.5 Бар. Манометр, входящий в комплект насосной станции, позволяет визуально следить за работой реле давления. — предохраняет систему от гидроудара — резкого скачка давления, способного со временем вывести из строя водозапорную арматуру и сантехнику; и создает резервный запас воды. По сути это полый бак цилиндрической формы, с каучуковой грушей внутри корпуса, которая заполняется водой в процессе работы и принимает на себя перепады давления. Чем больше гидроаккумулятор, чем реже включается сам насос.

Рассматривают водоснабжение на основе поверхностного насоса и автоматики включения, которые в связке поддерживают напор в трубах. Вариант этот приемлем, но без гидробака все равно, будут ощущаться перепады давления воды.

Встречаются устройства, которые реагируют только на ток воды: как только поток воды перекрыт, устройство отключает насос, но поскольку отсутствует защита по давлению, само устройство дополнено гидробаком, предотвращающим гидроудары.
Такую систему можно применить если потребителю достаточно открыть или закрыть кран без изменения давления: стиральная машина или система полива.
Ряд устройств автоматики работает только по разнице давления: при превышении конкретного давления отключают насос, при снижении запускают снова.

Насосные станции, рассчитанные на подъем воды с глубины более 8 метров, оснащаются устройством, которое увеличивает подъемную силу водяного столба. Внешний эжектор сопряжен с насосной станцией двумя трубами: всасывающая магистраль большего диаметра и подающая с меньшим диаметром. По напорной магистрали вода с избыточным давлением направляется в эжектор, где заворачивается и перенаправляется вверх, увеличивая подъемную способность всасывающей магистрали, таким образом эксплуатируется энергия воды, которая ранее поднята наверх.

МОЩНОСТЬ

Мощность электродвигателя насоса влияет на производительность станции и на максимальный напор воды.

ПРОИЗВОДИТЕЛЬНОСТЬ

Объем перекачиваемой жидкости за определенное время называют производительностью насосной станции. От эффективности насоса зависит число подключаемых точек.
Одна точка водозабора в частном доме требует производительности 15 л/мин или около 1000 л/час. Сложите количество потребителей и получите значение нужной производительности.

ВЫСОТА ПОДЪЕМА

Значение высоты подъема должно быть таким, чтобы можно было без труда пользоваться сантехникой и бытовыми приборами на втором и третьем этажах дома. Учесть следует не только вертикальный напор воды, но и расстояние от дома до установки водоснабжения.

Один метр подъема воды по вертикали, приблизительно приравнивается к 10 метрам по горизонтали. Например, источник забора воды в 120 метрах от дома, а разница высот равна 12 метрам, требуется насосная станция способная поднять воду как минимум на 24 метра. Обычно, подбирают станцию с запасом по высоте подъема на 10-15%.

ГЛУБИНА ВСАСЫВАНИЯ

Установка водоснабжения на основе поверхностного насоса, имеет максимальную глубину всасывания 8 м. Глубина расположения воды более 8 м требует использования насосной станции с эжектором. У эжекторной насосной установки максимальная глубина всасывания достигает 30 м.
Если нужно достать воду с глубины более 30 м, существуют установки комплектуемые погружными насосами: вибрационными, колодезными или скважинными.
Элементы конструкции схожи, только насос располагается в воде, в то время как гидроаккумулятор и реле автоматики в доме.

ОБЪЕМ ГИДРОАККУМУЛЯТОРА

Значение важно в ситуациях, когда дом обесточивается и можно рассчитывать только на резерв, равный половине объема гидроаккумулятора. Например, бак на 12 л. создаст резерв 6 л.
Давление в гидробаке станции должно быть от 1.7 до 2.1 Атм. Если оно не дотягивает до этих значений, подкачайте его, используя воздушный насос.
Большой объем гидробака, позволяет насосу реже включаться, экономя ресурс техники.

МАТЕРИАЛЫ КОРПУСА НАСОСА

Корпуса насосных станций изготавливают из: чугуна, нержавейки или пластика. Пластиковый корпус помпы наименее шумный, недорогой, но не обладает такой стойкостью и живучестью как нержавейка или чугун.

Нержавеющая сталь противостоит коррозии, но такой прибор очень шумный. Чугунный кожух малошумный и выдерживает большое давление. Используются на агрегатах с большим напором или оборудованных эжектором.

ПОДВОДИМ ИТОГ

Если у вас на участке скважина, покупайте насосную станцию со скважинным насосом, ориентируйтесь на глубину скважины.

Если у имеется колодец и задача только в том, чтобы работала стиральная машина или водонагреватель на один кран, можно сэкономить и приобрести установку водоснабжения на базе погружного вибрационного насоса. Она не дорогая, но обеспечивает только одну точку расхода.

Если есть возможность подключить насосную станцию с поверхностным насосом, это будет оптимальный вариант. Поверхностные насосы обеспечивают 3-4 точки расхода.

Сколько должно быть воды в скважине?

На глубине 4–6 м — грязная вода, пригодная только для полива. На глубине 10–17 м — вода может быть пригодна для питья и бытовых нужд, но необходимо обязательное лабораторное исследование для оценки возможных вредных примесей. На глубине 25–45 м проходит горизонт чистых артезианских вод.

Какой высоты должен быть столб воды в скважине?

Эта глубина должна быть не более 8 метров от уровня самовсасывающего насоса. Обычно вода в скважине держится на уровне не около самого дна, а где-то посередине. Так что от дна скважины столб воды составляет несколько метров.

Как определить столб воды в скважине?

Из скважины прекращают брать воду на 1-1, 5 часа. Затем в нее осторожно опускают капроновую веревку с грузом. После соприкосновения с дном – вытаскивают и измеряют длину увлажненной части. Это и есть искомый статический уровень воды.

Как измеряется статический уровень в скважине?

Статический и динамический показатель

Формируется статический уровень воды в скважине. Замеряется через 1,0-1,5 часа после бурения или выключения насоса. Высота водяного столба снижается после установки и включения насоса. Техника откачивает воду на поверхность.

Как узнать сколько нужно бурить скважину?

Чтобы определить, на сколько метров в глубину нужно бурить скважину, мастера исследуют пробы грунта, который вымывается в ходе бурильных работ. Замеры берут на глубине 2-4 метра. Если в воде содержится большое количество глины, значит, бурильная установка достигла глиняного пласта.

Какая глубина артезианских скважин?

Как увеличить дебит скважины на воду?

Как увеличить дебит скважины

Увеличение производительности скважины возможно только после завершения буровых работ. Метод увеличения дебита таков: буровики ставят насос в скважину, включают и выключают его, надеясь на извлечение из водоносов разрушенного известняка и бурового раствора.

Когда самый низкий уровень воды в скважине?

Гость: Лучше всего рыть колодец, когда уровень воды самый низкий в рамках годового цикла. Начиная с конца ноября, ноябрь, декабрь, январь, может быть февраль. После этого начинается подъем, начинается половодье, и колодец копать просто невозможно.

Что такое столб воды?

1. Бревно или толстый брус, вкопанный в землю стоймя.

В каком месяце самый низкий уровень грунтовых вод?

Соответственно меняется и глубина залегания грунтовых вод – расстояние от поверхности этих вод до поверхности земли. Весной при таянии снега и обильном поступлении влаги их уровень повышается, а летом наоборот – понижается. Самый низкий уровень грунтовых вод бывает зимой.

Когда снижается уровень грунтовых вод?

Во время летней засухи, и отсутствию дождей, глубина уменьшается. В осенний период уровень воды восстанавливается благодаря частым дождям. Колебания уровня глубины грунтовых вод зависит не только от сезона. Он может варьироваться даже на протяжении дня, из-за частоты водозабора из скважины.

Почему падает уровень воды в скважине?

Самой распространенной причиной уменьшения уровня воды в скважинах является строительство рядом других скважин, которые также питаются из этого же водоносного горизонта. В результате увеличенного потребления воды, объема воды в водоносном горизонте перестает хватать на всех.

Что такое глубина динамического уровня?

Динамический уровень — это глубина водного зеркала при работающем оборудовании. Оба параметра могут изменяться при эксплуатации системы. Мы советуем измерять характеристики раз в 3-5 лет.

Как измеряется динамический уровень?

Отрезок от поверхности грунта до минимального уровня воды в колодце называют динамическим уровнем. Чтобы его измерить, необходимо погружным насосом откачать воду из скважины. По мере убывания воды, насос нужно опускать все ниже и ниже. Если вода перестала убывать в шахте — вы достигли минимального уровня.

Что такое коэффициент продуктивности скважины?

Коэффициент продуктивности скважин: количество нефти и газа, которое может быть добыто из скважины при создании перепада давления на ее забое 0,1 МПа. это отношение дебита скважины к депрессии. Продуктивность – это коэффициент, характеризующий возможности скважины по добыче нефти и газа.

Что делать если в скважине не хватает воды?

В скважине мало воды, что делать?

1. прочистка напором воды;
2. прочистка при помощи различных специализированных химически агрессивных средств;
3. гидроудар (так называют эффективную, но достаточно небезопасную процедуру, которая может стать причиной повреждений обсадной трубы).

Почему вода в скважине то есть то нет?

Возможные причины заиливания скважины:

длительный перерыв в эксплуатации системы; ошибки в конструкции или монтаже; ошибка в выборе насоса; коррозионные процессы в обсадной колонне, результатом которых стала утрата ею герметичности.

Почему осенью падает уровень воды?

Осенью случаются повышения уровней воды, обусловленные выпадением дождей (паводки). Зимой и летом происходит понижение уровня воды (межень). Нередко пересыхают ручьи и речки. В других природных зонах ход уровней может быть другой, в зависимости от режима выпадения осадков и температуры.

Почему в новой скважине мало воды?

Когда пробурили скважину и она дает мало воды, значит жидкость не набирается до нужной отметки и быстро заканчивается. Скорее всего дело в автоматике (не правильно установлены или сбиты настройки) или в обсадной трубе.

Как можно очистить скважину?

Чтобы качественно и быстро очистить скважины от песка и ила, используют глубинный вибрационный насос. Насос опускают прямо в скважину, на его водозаборник при этом надет жесткий шланг. Шланг взбалтывает воду на дне, а насос ее выкачивает вместе с загрязнениями.

Сколько скважина может стоять без работы?

Скважина без работы может простоять и три месяца и год, скорее всего, ей ничего не будет, если сразу после бурения она была хорошо прокачена (несколько дней интенсивной работы по 3- 5 часов).

Сколько лет работает скважина?

Обычно система работает 5-15 лет. Пробуренная на песчаник скважина служит до 30. Неглубокие скважины могут иссякнуть либо заилиться спустя 1-2 года. Для продления времени службы на обсадную трубу ставится фильтр.

Как понять что скважина Прокачана?

Как определить сколько прокачивать скважину? Ориентироваться нужно на внешний вид воды и ее состав. Если вода мутная или у нее неприятный вкус и запах, то прокачку стоит продолжать. Как только из шланга потечет вода достойного качества, тогда процедуру стоит прекратить.

Откуда поступает вода в скважину?

Вопрос, откуда вода появляется в скважине, имеет простой ответ. Ее источник – водоносный горизонт, располагающийся на стыке грунтов с разной плотностью, пропускающих и задерживающих массу воды, попадающей с поверхности.

Как раскачать скважину после простоя?

Для этого в скважину опускают трубу, упирающуюся в самое дно, а сверху накачивают в нее сильный напор воды, благодаря которому отложения приподнимаются и вымываются. Операцию продолжают до тех пор, пока со дна не начнёт подниматься гравий, образующий донный фильтр.

Сколько времени занимает прокачка скважины?

В среднем прокачка скважины после бурения занимает 1 сутки для песчаной скважины и несколько дней/недель – для артезианской (в зависимости от глубины).

Сколько дней бурят скважину?

При нормальных среднестатистических условиях работы, без осложнений, время бурения скважины следующее: 30 метровая скважина бурится за 1 день. Зимой за 2 дня. 30-50 метров бурится за 1-2 дня.

Что такое репрессия на пласт?

2.10 репрессия на пласт: Разность между забойным и текущим пластовым давлениями.

В чем измеряется коэффициент продуктивности скважины?

показывает количество нефти, которое может быть добыто из скважины в единицу времени при снижении давления на забое скважины на 1 атм или при снижении уровня нефти на 1 м; измеряется в т/сут·ат, м3/сут·ат, или т/сут·м (Жданов, 1962).

Что такое давление депрессии?

Депрессия скважины – разность между пластовым давлением в районе скважины и ее забойным давлением, вызывающая движение газа из пласта к забою скважины. С увеличением депрессии возрастает дебит эксплуатационной скважины.

Что такое динамический уровень нефтяной скважины?

Динамический уровень – это установившийся постоянный уровень воды в скважине при её активной откачке. В зависимости от интенсивности откачки он может меняться. Он показывает, на какую минимально допустимую глубину можно опустить в скважину всасывающий трубопровод поверхностного насоса (или скважинный насос).

Что такое динамический уровень?

Динамический уровень — это глубина водного зеркала при работающем оборудовании. Оба параметра могут изменяться при эксплуатации системы.

Как определить статический уровень воды?

Статический и динамический показатель

Формируется статический уровень воды в скважине. Замеряется через 1,0-1,5 часа после бурения или выключения насоса. Высота водяного столба снижается после установки и включения насоса. Техника откачивает воду на поверхность.

Как узнать есть ли вода в скважине?

Из скважины прекращают брать воду на 1-1, 5 часа. Затем в нее осторожно опускают капроновую веревку с грузом. После соприкосновения с дном – вытаскивают и измеряют длину увлажненной части. Это и есть искомый статический уровень воды.
…

1. веревкой с грузом на конце;
2. гидростатическим датчиком уровня;
3. скважинным уровнемером.

Как измерить динамический уровень?

Отрезок от поверхности грунта до минимального уровня воды в колодце называют динамическим уровнем. Чтобы его измерить, необходимо погружным насосом откачать воду из скважины. По мере убывания воды, насос нужно опускать все ниже и ниже. Если вода перестала убывать в шахте — вы достигли минимального уровня.

Как рассчитать динамический уровень в скважине?

Динамический уровень, Hд – определяется при откачке воды насосом и замера уровня воды, которая генерируется природным путем.
…
D = H x V/(Hд – Hст), метр:

1. D – дебит;
2. V – производительность насоса;
3. H – высота водного столба;
4. Hд, Hст – уровни по динамике и статике.

Как определить дебит нефтяной скважины?

Для расчетов по стандартной формуле – D = H x V/(Hд – Hст), нужна всего лишь такая информация:

1. Высота водного столба;
2. Производительность насоса;
3. Статический и динамический уровень.

Сколько воды в скважине?

Артезианская скважина может давать до 10 м3 воды в час. Этого вполне достаточно, чтобы полностью обеспечить водой один-три загородных дома. Для того чтобы обеспечить водой коттеджный поселок, необходимо бурить скважину диаметром 158-200 мм.

Когда падает уровень воды в скважине?

Если вода в скважине пропадает, это значит, что воде перекрыли свободное перетекание в подземных горизонтах. Примерами могут стать сооружение выше по склону каналов, плотин, прудов или выкапывание глубоких фундаментов, что привело к разрушению сложившихся водоносных горизонтов.

Как увеличить производительность скважины?

Увеличение производительности скважины возможно только после завершения буровых работ. Метод увеличения дебита таков: буровики ставят насос в скважину, включают и выключают его, надеясь на извлечение из водоносов разрушенного известняка и бурового раствора.

Как определить дебит водяной скважины?

Чтобы узнать настоящий дебит скважины, необходимо умножить высоту водяного столба при статическом уровне на удельный дебит. Данная величина покажет, при какой производительности насоса вода будет поступать в скважину с той же скоростью, что и откачиваться из нее (при максимальном погружении насоса).

Для чего нужен оголовок скважины?

Основные функции оголовка для скважины: Герметизация скважины от осадков, посторонних предметов, грязи и пыли. Создание надежной точки для крепления скважинного насоса с подключением напорной трубы и крепления для троса Защита от кражи насоса- для снятия оголовка требуется инструмент

Какой должен быть дебит скважины?

Дебит колодцев часто находится на уровне 0,3-1 м³/ч. Дебит скважин сильно разнится в зависимости от их глубины и района местонахождения. Скважины пробуренные на известняк часто могут обеспечить желаемые для частного дома 1,5-3 м³/ч.

Нужно ли утеплять оголовок скважины?

Чтобы оборудование в приямке не замерзало его также надо утеплить. Второй вариант обустройства водозабора без кессона – монтаж скважинного оголовка. Он закрывает устье ствола выработки, но не защищает от морозов. Даже при наличии оголовка придется подумать о том, как построить и утеплить домик для скважины.

Нужно ли ставить оголовок на скважину?

Для чего нужен оголовок скважины? Основной целью установки оголовка скважины является защита её устья от попадания внутрь посторонних предметов. Но помимо этой есть еще ряд важных задач, с которыми помогает справиться оголовок.

Какие преимущества и выгоды несет клиенту использование скважинного оголовка?

Оголовки являются герметичными. Они защищают скважинный канал не только от попадания мусора и сторонних предметов, но и исключают попадание внешней грунтовой воды.
