Как подключить накладную розетку

Как подключить накладную розетку легранд

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.д.).

В нашем примере, для монтажа наружной розетки, проводка выполнена наружным способом. Питающий кабель располагается в гофрированной трубе, которая крепится к поверхности стены на клипсы. Прямо над розеткой расположен наружный выключатель и проводка для него выполнена в этой же гофре, подробнее о его подключении и протягивании через него питающего провода к накладной розетке, вы можете прочитать в статье «Установка наружного (накладного) выключателя».

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.

УСТАНОВКА НАРУЖНОЙ РОЗЕТКИ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Открываем крышку розетки , чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.

3. Отжимаем фиксаторы отверткой , а затем отсоединяем лицевую часть розетки от корпуса.

4. Разбираем розетку.

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.

5. Отмечаем положение крепежных отверстий .

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.

6. Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.

7. Вырезаем вводное отверстие в заглушке розетки .

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.

8. Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.

10. Подключаем провода к механизму .

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

11. Вставляем механизм розетки в посадочное место корпуса .

12. Устанавливаем лицевую панель розетки .

13. На этом установка наружной розетки завершена . Включаем подачу электричества и тестируем ее работу.

При использовании скрытой проводки, для установки и подключения наружной розетки, порядок действий в этой инструкции изменится незначительно. Необходимо лишь изменить пункт «7» примера и проделать отверстие для питающего кабеля в тыльной части корпуса, перед тем как закрепить ее на стене.

Если при монтаже накладной розетки вы столкнулись с проблемой, не описанной нами в этой статье, обязательно задавайте вопросы в комментариях, так же вы можете высказать замечания или свое мнение.

Установка розеток Legrand

Правильная установка розеток Легранд Этика обеспечивает корректное функционирование всей электросети. Чтобы закрепить устройство, не нужно быть профессионалом. Производитель максимально упростил механизм, сделав монтаж доступным для всех пользователей. Поверьте: если выбираете розетки Легранд, установка своими руками возможна!

Винтовой зажим

При монтаже механизма такого типа нужно закрепить кабель между клеммами и винтом. Винтовой зажим оптимален для медных и алюминиевых проводов. Помните только, что из-за высоких температур место крепления может деформироваться, а это приведет к нарушению контакта. Проблему легко решить: достаточно немного поджать винт.

Безвинтовой зажим

Установка розеток Legrand Valena чаще осуществляется с помощью клемм: подпружененных или обычных. Это оптимальный вариант, если провода сделаны из меди и не боятся температурных воздействий. Монтировать такие модели проще: достаточно поместить кабель в клемму, и она зажмет его автоматически. Подтягивать провода раз в полгода не придется, поэтому такая конструкция считается более удобной.

Установка розеток Легранд Валена: действуем поэтапно

В монтаже нет ничего сложного. Главное — следовать инструкции и уметь пользоваться инструментом. Действовать нужно так:

• установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
• подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
• закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
• закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Внимание: перед тем, как установить розетку Legrand Etika, отключите подачу электроэнергии. Определить, есть ли в сети напряжение, можно специальным тестером или отверткой индикатором.

Установка розетки в кабель канал Legrand

Установка розеток в кабель канал Легранд отличается от монтажа встраиваемых и накладных механизмов. Разница в том, что предварительно прокладываются кабельные магистрали, а на них ставятся установочные коробки.

Установка розетки в кабель канал Legrand предполагает последовательность простых действий:

• зафиксировать механизм розетки в рамке, надавив до него до щелчка;
• вставить суппорт в кабель-канал, вывести через него проводник с током;
• снять изоляцию, зачистить концы кабеля на 9-10 мм;
• удалить заглушки с рамки;
• подключить провода. Земля должна находиться в клемме, отмеченной специальным значком. Фаза и ноль размещаются в любом порядке;
• зафиксировать рамку в коробе, надев ее на магистральный канал;
• отключить электричество;
• установить суппорт, прикрепить крышку.

Монтаж завершен! По аналогии можно установить любые электроустановочные изделия: выключатели, информационные модели и т.п.

Установка ТВ розетки Legrand

Установка ТВ розетки Легранд позволяет подключать телевизионный кабель напрямую. Когда провод вставляется в разъем, клеммы автоматически его зажимают. Это обеспечивает высокое качество сигнала и передачу изображения без помех.

Как установить телевизионную розетку Легранд

Качественный монтаж предполагает, что у мастера есть минимальный навык работы с электротехникой. Нужно уметь пользоваться инструментом, и понимать, как снимать изоляцию и подсоединять провода. Для тех, кто не знает, как установить телевизионную розетку Legrand, мы приводим правильную последовательность действий.

• Подготовить механизм к установке: снять упаковку и убрать переднюю панель;
• Приготовить телевизионный провод. Для этого нужно удалить изоляционный слой, сделать скрутку и убрать лишнюю изоляцию. Должно получиться так:
• Вставить кабель в розетку и закрепить его зажимом. Закрутить винт.
• Осторожно установить корпус в подрозетник, закрепить декоративную панель. Готово! Установка антенной розетки Legrand закончена.

В идеале, медная жила должна выступать на 0,5 см, а небольшая часть экрана тоже была оголена.

Внимание: проконтролировать качество подсоединения можно визуально — для этого предусмотрено небольшое сквозное отверстие. Однако надежнее будет воспользоваться тестером.

Как установить ТВ розетку Легранд Валена, если у вас несколько телевизоров?

Если в квартире одна антенна и несколько телевизоров, можно использовать сплиттер. Так называется оборудование, которое делит сигнал поровну между несколькими принимающими устройствами. Тогда схема подключения будет такой:

• провода выходят из одного места, а это облегчает монтаж;
• уровень затухания — минимальный. Видеоизображение остается четким сразу на нескольких экранах;
• если одна из сигнальных линий повредится, это не повлияет на функционирование всей системы.

Помните, что для подключения каждого ТВ нужна своя розетка. О том, как правильно ее монтировать, мы рассказали выше. Чтобы видеотрансляция оставалась качественной, может потребоваться усилитель. Создавая проект, не забудьте предусмотреть под него отдельное гнездо: это сэкономит ваши силы и время.

Как подключить розетку Легранд

Розетки производства Legrand недаром так популярны. В линейке моделей этого французского производителя, известного своим безупречным качеством, представлен огромный ассортимент на любой вкус, цвет и бюджет, но всё эти достоинства отходят на второй план по сравнению с безопасностью. Любая электрика потенциально пожароопасна, и это вдвойне относится к электророзеткам, через которые к сети подключаются самые разные приборы, порой потребляющие большие количество энергии. Поэтому наиболее важным критерием для выбора должна являться именно надежность и отказоустойчивость.

Преимущества розеток Legrand

• Безотказность. Вся продукция Легранд сертифицирована, а производитель гарантирует качество каждого экземпляра. Все розетки проходят ряд проверок ещё на стадии производства, что сводит вероятность заводского брака к минимуму. Но остерегайтесь подделок! В магазине "Электрон" продаются только оригинальные розетки Legrand.
• Разнообразие дизайнов. Покупатели могут подобрать модель, которая идеально впишется в их интерьер. Всё, что угодно, от стандартного пластика разных цветов до элементов отделки из ценных пород древесины и даже кожи. Разумеется, цены тоже сильно варьируются.
• Безопасные материалы. Компания Legrand использует только экологически чистые материалы в производстве всей своей продукции.
• Удобный монтаж. Благодаря особенностям конструкции и современному подходу к производству подключить розетку Легранд своими силами не составляет труда даже для человека, не являющегося экспертом в этой области.
• Бесперебойная работа. Все металлические части розеток изготовлены из высококачественных сплавов, обеспечивающих стабильно высокое качество передачи электрического тока.

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

• Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
• Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Как установить розетку Legrand

• Для начала необходимо закрепить на стене подрозетник. Способы монтажа могут различаться в зависимости от поверхности, на которую он устанавливается. К примеру, на кирпичную или бетонную стену его можно закрепить с помощью дюбелей, а для металлической основы подойдут обыкновенные саморезы или винты.
• После установки подрозетника на нём закрепляется непосредственно главный узел. Его необходимо установить на место, используя предусмотренные производителем отверстия, находящиеся на его основании.
• Затем подключаются сами провода. Особенности их подключения в зависимости от типа электророзетки (с винтовыми зажимами или без них) описаны чуть выше.
• Розетка фактически готова к эксплуатации. Осталось лишь установить на место рамку и коробку. Эти детали несут и изоляционную, и декоративную функции.

Особенности установки

В стандартную розетку всегда приходит три провода:

• Ноль
• Фаза
• Заземление

Все они имеют соответствующую маркировку. На самой розетке (с обратной её стороны) на клеммах можно обнаружить наклейки, каждая из которых соответствует тому или иному проводу. Перепутать их невозможно, если уделить этому процессу хотя бы немного внимания, к тому же на них всегда нанесена универсальная цветовая маркировка. Соответственно, провода необходимо один за другим вставить в правильные клеммы, предварительно не забыв обесточить сеть. После этого концы проводов нужно аккуратно подровнять кусачками, а затем зафиксировать зажимами. И не забудьте подключить на место провод заземления!

Иногда подключение проводов бывает неудобным, но розетки Легранд обладают одним весомым преимуществом — благодаря особенностям их конструкции подобраться к клеммам можно с любой стороны. Соответственно, процесс подключения проводов отличается гораздо меньшей сложностью, чем при использовании каких-нибудь более дешёвых розеток от безымянного производителя.

Установка ТВ розетки Legrand

Если вы не знаете, как подключить ТВ розетку, можно обратиться к профессионалам, но можно и проделать всё своими силами. Продукция Legrand в этом плане практически не отличается от таковой у других производителей. Правда, большинство из них предлагает самостоятельно разделывать кабель и подключать его внутри узла розетки, но ТВ розетку Legrand можно подключить и без разделки кабеля. Это, однако, относится не ко всем моделям, а только к тем из них, что оборудованы автоматическими клеммами. Если у вас есть сомнения, проконсультируйтесь с продавцом перед покупкой. В магазине "Электрон" наши сотрудники будут рады помочь Вам с выбором, и они ответят на все ваши вопросы.

ТВ розетки Legrand бывают как оконечными, так и проходными. Если у Вас всего один телевизор, вам подойдёт оконечная модель, в противном случае потребуется приобрести одну или несколько проходных. Они отличаются наличием ответвления, и подключаются последовательно, но в любом случае последней в схеме должна стоять оконечная розетка. Опасаться ухудшения качества сигнала или появления помех не стоит, так как все ТВ розетки Legrand оборудованы специальными фильтрами, которые гарантируют качественную передачу чистого сигнала даже при подключении достаточно большого количества проходных розеток одна за другой.

Накладные розетки: двойные, тройные, с заземлением, телефонные

Накладные розетки и выключатели не столь распространены, как встраиваемые, но бывают ситуации, когда их установка является единственно возможным решением. Например, когда для подключения каких-либо устройств нет места, или если необходимо обеспечить подключение электрооборудования на улице.

Классификация

Классификация накладных розеток осуществляется в зависимости от их назначения, а именно:

Помимо этого розетки накладного типа принято классифицировать по классу защиты, в соответствии со стандартом IEC 60529, например, IP66 обозначает, что устройство полностью защищено от проникновения пыли и от напора мощной водяной струи. Класс защиты, как правило, указывается на корпусе.

Электрическая влагозащищенная накладная розетка Legrand (Легранд) класса защиты IP66

Если в обычной комнате вполне можно устанавливать устройства с классом защиты IP20 (то есть незащищенные розетки накладного типа), то во влажных помещениях, например, в ванной комнате или на кухне такой вариант будет неприемлемым. Наружные розетки (уличные) должны быть устойчивы к воздействию пыли и влаги.

На что обращать внимание при выборе

В первую очередь, необходимо подбирать розетку в зависимости от назначения, как ни банально это звучит. И если устройство для подключения антенного кабеля сложно перепутать с электророзеткой, то гнезда RJ11 и RJ45 внешне похожи.

Далее следует обращать внимание на корпус электророзетки. Основание из пластика не устойчиво к нагреву, который может возникнуть в результате плохого контакта вилки или при подключении мощного оборудования.

Керамические розетки накладного типа более устойчивы к температурным нагрузкам, но их цена несколько выше.

Защитный противоударный пластик обеспечит высокую сопротивляемость к механическому воздействию, что значительно увеличивает срок эксплуатации.

Выбирая механизм фиксации проводов, следует учитывать, что клавишные зажимы хоть и упрощают процесс монтажа, но со временем они могут ослабеть, что станет причиной плохого контакта и приведет к разогреву розетки. С этой точки зрения винтовые зажимы более надежные.

В зависимости от количества и типа подключаемых электроприборов, следует определиться, ставить одинарную, двойную, тройную или комбинированную розетку, например, электрическую и телефонную.

Как уже упоминалось выше, для помещений с повышенной влажностью необходимо купить розетки накладного типа с соответствующим классом защищенности, то есть герметично закрывающиеся. Такое же условие следует соблюдать при установке электрооборудования на улице.

Советуем также обратить внимание на определенные опции, которые присутствуют в некоторых моделях, а именно:

• закрывающие контакты шторки, такой вид защиты особенно актуален, когда в доме есть дети. В отличие от специальных заглушек, которые используют в этих целях, шторки практически невозможно вытянуть. Рекомендуем использовать розетки с данной опцией при установке на плинтус;

• откидная крышка, которая закрывает контакты, когда к розетке не подключено электрооборудование. Благодаря такому простому устройству, влага не попадает внутрь, что актуально для влажных помещений, например, кухни или ванной.

Форма розетки, она может быть круглой или квадратной, последняя будет лучше смотреться, если для подвода проводов используется короб, круглые – когда электропроводка помещена в гофру.

Не обязательно использовать только белые розетки, в настоящее время широко представлены декоративные модели, например, у которых черная коробка или с цветом под дерево. Также неплохо смотрится стиль ретро. Размеры декоративных моделей могут сильно отличаться от стандартных, так же как и их форма. Впрочем, плоские панели все же удобней.

Декоративные внешние розетки в стиле ретро

Не менее популярны угловые розетки, которые пришли на смену плинтусным, ими гораздо удобней пользоваться.

Блок угловых розеток с выключателем

Не в последнюю очередь необходимо обращать внимание, чьего производства изделия, рекомендуем приобретать продукцию известных брендов, например: Bticino, Gira, Lezard, Oteo, Макел и т.д. Она отличается высокой надежностью и долгим сроком эксплуатации.

Подключение

• подключение электрических розеток любых типов необходимо выполнять при отключенном электропитании;
• электрический кабель открытой проводки должен прокладываться в специальном коробе или защитной гофре.

Видео: как подключить розетку.

Алгоритм действий следующий:

• обесточить электропроводку (отключив соответствующий автоматический выключатель);
• разобрать розетку;
• поместить основание на предполагаемое место расположения и отметить отверстия под крепеж, как правило, их два или четыре;
• в том случае, когда установка производится на стену из кирпича или бетона, помеченные отверстия просверливаются, и в них вставляется пластмассовый дюбель. К деревянной поверхности основание розетки можно прикрутить саморезами. Если стена из гипсокартона, то используется специальный пластиковый крепеж – «бабочка»;

• когда основание прикручено, к нему подводятся провода электрической проводки, для этого потребуется аккуратно выломать с нужной стороны коробки соответствующее отверстие. Пластмасса в месте подвода проводов более тонкая, поэтому проблем с этим не возникнет;
• подключаем провода к зажимам, на фото показано как подключаются двойные розетки накладного типа (обратите внимание на соблюдение полярности, особенно это касается провода заземления, если он имеется);

• как подключаются тройные розетки накладного типа, показано на рисунке ниже. Обратите внимание, что провод заземления подводится не от розетки к розетке, а к каждой отдельно. 4-х местная розетка подключается по такому же принципу;

• после подключения проводов розетка или группа розеток собираются;
• включается электропитание и проверяется работа устройств.

Как видите, при соблюдении определенных правил безопасности, накладные розетки подключаются без проблем. Их стоимость в различных регионах России практически такая же, как в Москве, поэтому приводить ее нет смысла.

Комментарии и отзывы (10)

Сергей

Сергей

Доброго времени суток! Насколько безопасно и надёжно подключение двух накладных розеток между собой (последовательно), у одной из которых имеется отдельный автомат, если, помимо стиральной машины, также использовать их для подключение шкафа-зеркала со светом и розеткой и (иногда) фена? Спасибо.

Макаров Дмитрий (Эксперт)

Подключение розеток шлейфом (когда фазный и нулевой проводник от одной розетки тянется к соответствующим выводам второй розетки) является вполне нормальной практикой. Однако у такого подключения существует существенный недостаток – при повреждении линии питания к первой розетке, вторая автоматически останется без напряжения. Отдельный автомат действительно хороший вариант для группы розеток, однако если речь идет о ванной комнате, где установлена стиральная машина или другом помещении с повышенной влажностью, такие розетки дополнительно следует защитить с помощью устройства дифференциального тока (УЗО).

Сами же розетки, устанавливаемые в помещения с повышенной влажностью в соответствии с п. 701.5 ГОСТ Р 50571.7.701-2013 должны иметь соответствующий класс пыле-влагозащищенности, в зависимости от их удаленности от источника воды:

• в зоне 0 — IРХ7;
• в зоне 1 — IРХ4;
• в зоне 2 — IРХ4.

Это обязательное требование, так как попадание воды на корпус розетки может привести к удару электротоком, при попытке вытянуть или вставить вилку.

Сергей

Спасибо за подробную информацию! Сейчас я подключил зеркало-шкаф со светильником штекером (съемный) в розетку для стиральной машины (с отдельным автоматом), проблем с утечкой тока или ещё каких-либо вытекающих последствий не наблюдается. Но теперь все-таки хотелось завести провода вовнутрь этой розетки. При этом, помимо светильника, в розетку этого шкафчика временами будет также включаться разве, что фен, а иногда, возможно, заряжаться мобильный. Не могли бы уточнить, насколько этот вариант возможен, в силу её конструкции (например, пометкой на фото, если несложно, могу также сделать фото её наружного корпуса, если понадобится)? Спасибо.

Макаров Дмитрий (Эксперт)

Если я правильно вас понял, от этой розетки вы хотите подключить следующую?

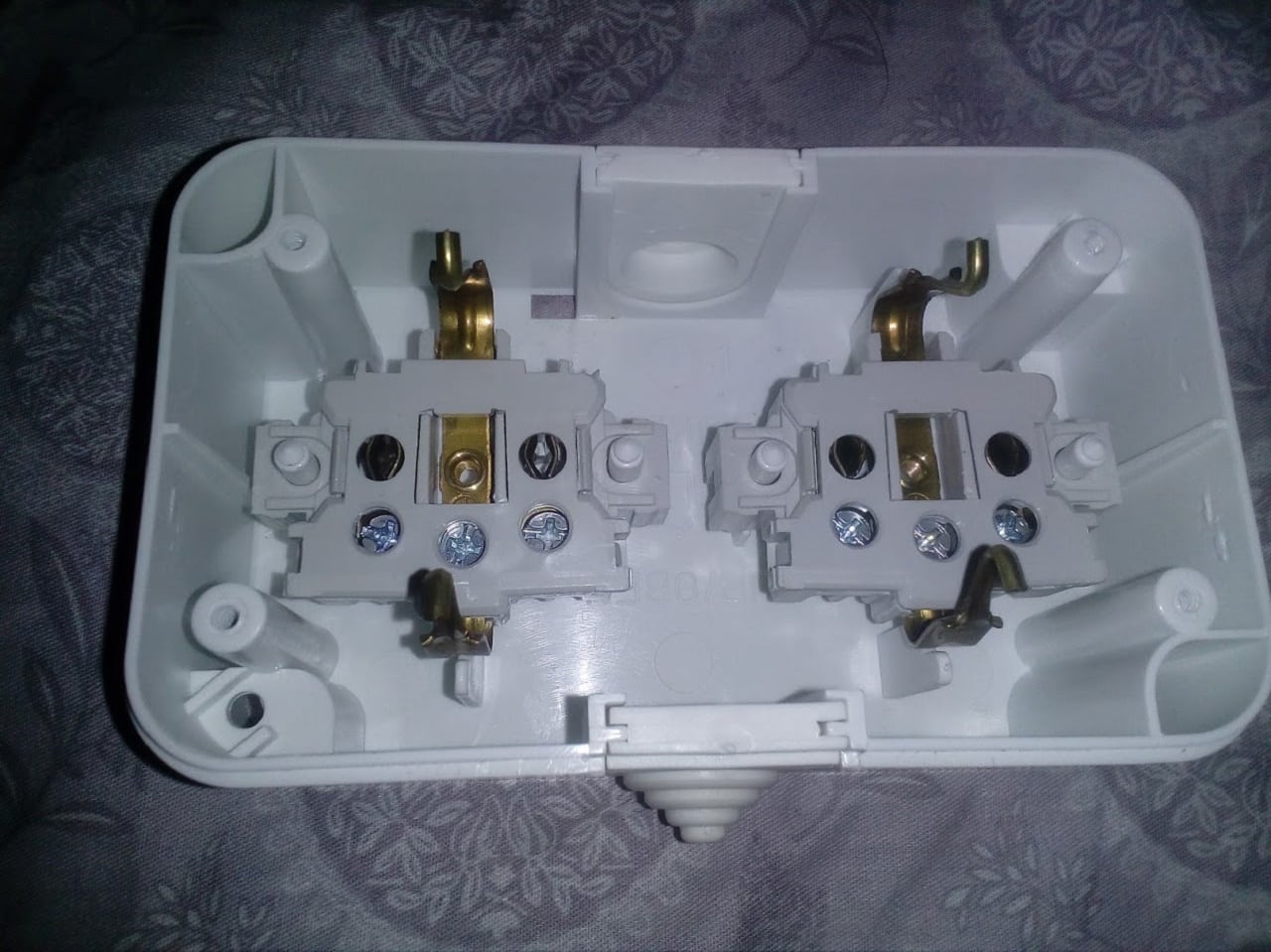

Тогда метод подключения шлейфом подразумевает, что в точках, обведенных зелеными кружками, сейчас заведен фазный и нулевой провод под ламели розетки. Сюда же вы должны подключить фазный и нулевой проводник, подводимый в следующую розетку, которую будете подключать от этой. В ракурсе данного фото мне не видно, нужно ли снимать черную пластину для того, чтобы добраться до точки подключения жил и как ее снять. Вам необходимо подключить в каждый из разъемов по две жилы – одну от сети, которая уже подключена и ту, которая пойдет на следующую розетку.

Заметьте, красным кружком обведена точка подключения защитного заземления, его нельзя подключать шлейфом из соображений безопасности, поэтому данный вывод остается нетронутым. А к следующей розетке он должен подключаться отдельно идущим проводом. Также хочу обратить ваше внимание, что все подключения должны выполняться при отключенном напряжении, перед началом работ убедитесь в этом посредством индикаторной отвертки или мультиметра.

Сергей

Здравствуйте, Дмитрий! Да, цель такого подключения открытым способом (короб, кабель-канал и т.п. поверх стены в ванной) одна из двух: вторая розетка, либо к этой же существующей зеркало-шкаф путем ввода проводов вовнутрь (без штекера), если это не даст на нее сверхнагрузку при одновременной работе стиральной машины и света/розетки на зеркало-шкафе.

Макаров Дмитрий (Эксперт)

Нагрузку при включении дополнительного оборудования старая розетка однозначно примет на себя. Но, если вы правильно подключите шлейфом, как показано на рисунке в предыдущем ответе – фазный и нулевой проводник к новой розетке подключается к винновым зажимам фазного и нулевого проводника старой розетки (на рисунке обведены зеленым цветом), тогда вся нагрузка придется только на предыдущую проводку и точку контактного соединения. Поэтому при выборе кабеля, сечение жил должно предусматривать достаточный запас прочности для подключаемой нагрузки.

За подбор фотографий спасибо, так действительно будет проще объяснить, куда можно вывести провода к новой розетке. Обратите ваше внимание, если вы хотели ломать пластик, обведенный на рисунке ниже кранным прямоугольником, то это однозначно неверное решение – это часть корпуса, закрывающая ось вращения наружной крышки розетки. Без нее однозначно нарушиться степень влагозащищенности устройства и для ванной оно станет бесполезным.

А выводить провода для второй розетки следует через такую же резиновую вставку, через которую сейчас подключена действующая розетка. Обвел ее на рисунке зеленым кружком, как я понимаю, эта часть после разборки остается на стене и ее попросту не видно. Вот в этот резиновый уплотнитель и вставьте новый кабель к следующей розетке, он обеспечит достаточную герметичность ввода.

Сергей

Спасибо, Дмитрий, за подробную информацию! А если вверху и внизу корпуса накладной влагозащитной розетки заглушка не мембранная, а обычный пластиковый кружок с выступом, то придётся ли её рассверливать для ввода провода 1,5 мм2 вовнутрь этой розетки? Или каким образом она убирается для этой цели?

Макаров Дмитрий (Эксперт)

Следует отметить, что накладная розетка еще не свидетельствует об открытом способе прокладки проводки. Они отлично монтируются со скрытой проводкой, в таком случае токоведущие жилы выводятся из стены непосредственно под самой розеткой и подключаются к соответствующим зажимам.

Если присутствуют специальные точки для ввода кабеля в розетку, и проводка у вас будет монтироваться открытым способом, то однозначно можно воспользоваться теми самыми кружочками. Да, в таком случае лучше рассверлить или вырезать отверстие под кабель, ломать или выбивать кружочки непрактично, поскольку корпус может треснуть, из-за чего утратит свои влагозащитные свойства. Хочу отметить, что накладные розетки с резиновой вставкой для протяжки проводов также вырезаются под нужный диаметр.

Если вы беспокоитесь о том, чтобы влага через рассверленные кружочки не попадала внутрь корпуса, то место входа желательно обработать герметиком или клеем. Если проводка будет прокладываться в кабель-канале, то последний монтируется вплотную к корпусу розетки, чем обеспечивается дополнительная защита от попадания влаги в отверстие.

Сергей

Здравствуйте, Дмитрий! Может ли двойная розетка ip44 такого вида

подключаться к сети питания одной парой проводов от электрощитка на площадке (ноль и фаза на отдельно на 2 розетки и земля на одну из них в центре конструкции)? В магазине спросил, говорят, что такой вариант допускается. Спасибо.

Избавляемся от переходников — монтаж розетки Legrand EN15 Type I

Сегодня я расскажу о монтаже розетки Legrand EN15 — рассчитанной на тройную китайскую (австралийскую) вилку Type I и монтажную коробку 86*86 мм. Цель монтажа — избавится от переходников, задействовать заземление и конечно же более эстетичный вид. Подробнее — далее в моем обзоре

В своем обзоре Умная розетка Xiaomi Mi Smart, ZigBee версия — управляем бойлером я рассказывал о своем методе автоматизации работы бойлера — работа по расписанию и мониторинг энергопотребления. Благодаря этой схеме мне удалось точно зафиксировать уровень потребления бойлера на отметке 3 кВт/сутки, совершенно без ущерба для использования, что дает мне 40% экономии на горячей воде в месяц. Кстати — вопреки всем «предсказателям» — схема прекрасно и без сбоев работает уже третий месяц.

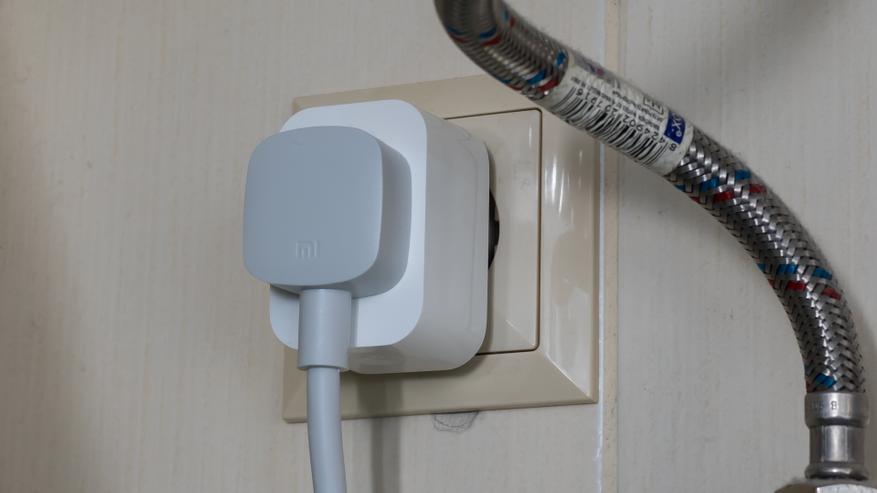

На тот момент электрическое соединение бойлер — умная розетка — сеть электропитания выглядело так —

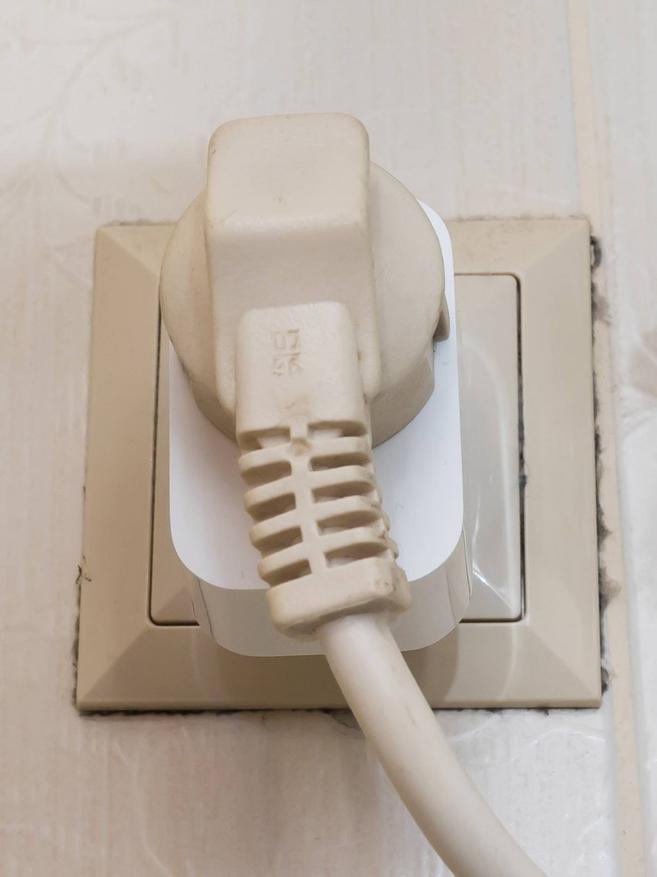

И я сказал что это временный вариант — и будут дальнейшие преобразования, так как минусов у такого соедиенния — масса, это и использование переходника, и работа без заземления и не самый эстетичный вид.

Кабель питания

Про следующую модификацю (не последнюю) уже этого узла, я и расскажу в своем обзоре.

Первым что я заменил — это кабель питания, я использовал лишний фрагмент кабеля от удлинителя Xiaomi CXB6 — безотходное производство — наше все. Эта замена сама по себе, кроме более аккуратного вида, на данный момент ничего не принесла, но все равно была необходимой.

Так же дам ссылку на поисковый запрос в Aliexpress — который выдаст вам варианты сборных вилок такого типа (как оказалось это довольно нетривиальная задача) — найти

Розетка

Далее мне нужна была розетка для такого типа вилок — Type I. Практически вся электрофурнитура у меня дома используется от Legrand, на Aliexpress варинатов найти не удалось, зато несколько розеток этого производителя нашлось на GearBest.

Рассматриваемая в этом обзоре розетка — Legrand EN15

На момент написания обзора их в наличии нет, но есть парочка других — посмотреть

Поставляется розетка в кулечке —

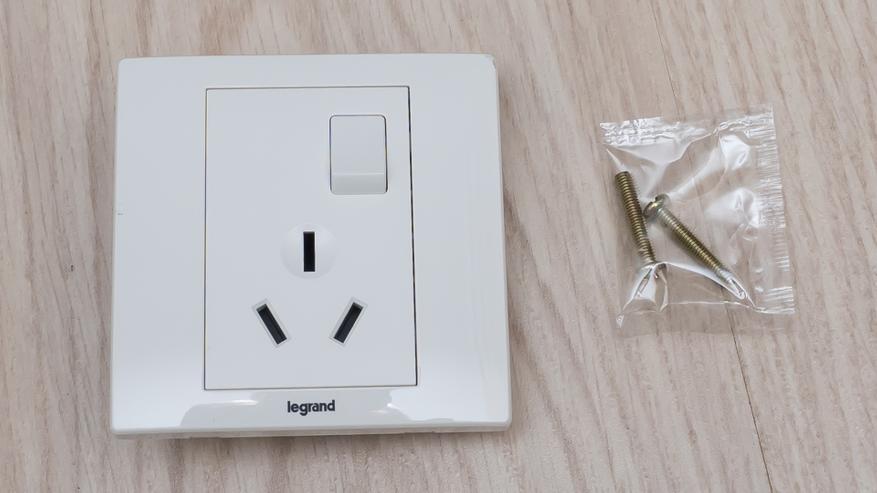

Так же к розетке полагается комплект монтажных винтов.

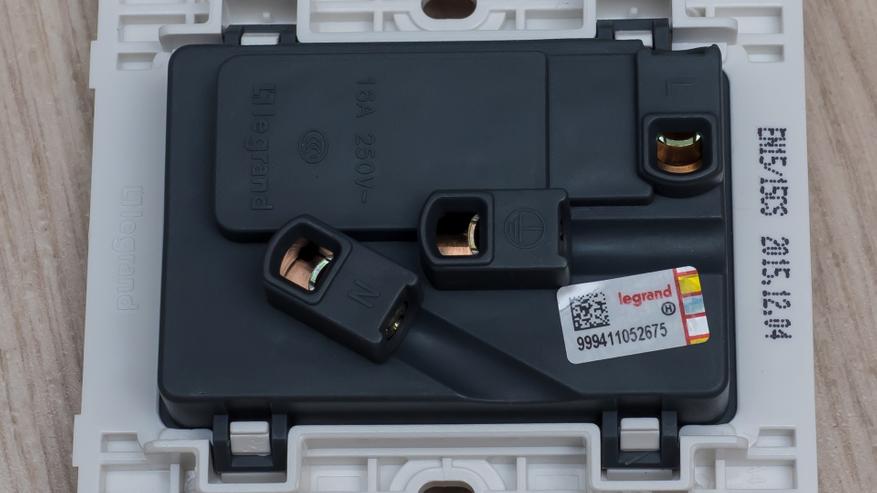

Если присмотреться внимательно, то видно что два нижних контакта — это фаза и ноль, имеют пластиковые шторки, защищающие их во время отсутсвия вилки.

Внешние размеры розетки — 86 на 86 мм, рассчитана она на установку в соответсвующего размера квадратную монтажную коробку

Размеры внутренней части розетки — 64 на 43 мм, не позволяют установку в привычную, круглую монтажную коробку.

По качеству изготовления розетка мне понравилась, никаких заметных огрехов в изготовлении я не нашел. На задней части имеется три массивных винтовых зажима с соответсвующими подписями — фаза, ноль и заземление. Имеется так же фабричная наклейка от производителя, с серийным номером и QR кодом.

Монтажная коробка

Установку можно выполнить двумя способами — первый подразумевает демонтаж круглого подрозетника, расширения выемки в стене и установку квадратной монтажной коробки. Этот метод я использовал при установке умного выключателя Aqara — обзор

Второй способ — это монтаж при помощи накладной коробки. Именно этот способ я и выбрал по следующим причинам — во первых — стена в ванной комнате выложена плиткой, расширение существующей выемки для подрозетника несет риски расколоть плитку, во вторых — если понадобится, то в течении буквально 5-10 минут можно будет все восстановить до первоначального состояния — снять наклкдную коробку, установить в оставшийся подрозетник старую розетку и заменить кабель питания у бойлера.

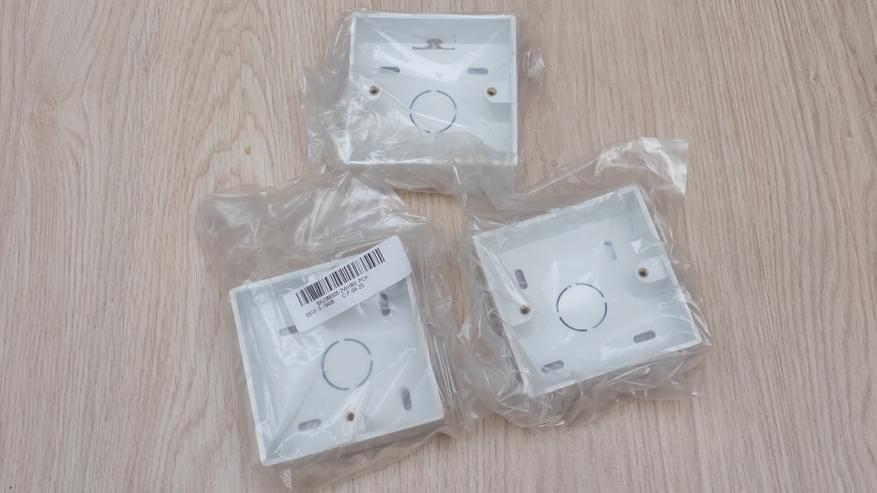

Для такого монтажа я купил набор из трех накладных коробок 86 на 86 мм — здесь

Доставка — упаковка — все как обычно, сами коробки запакованы в обычные кулечки

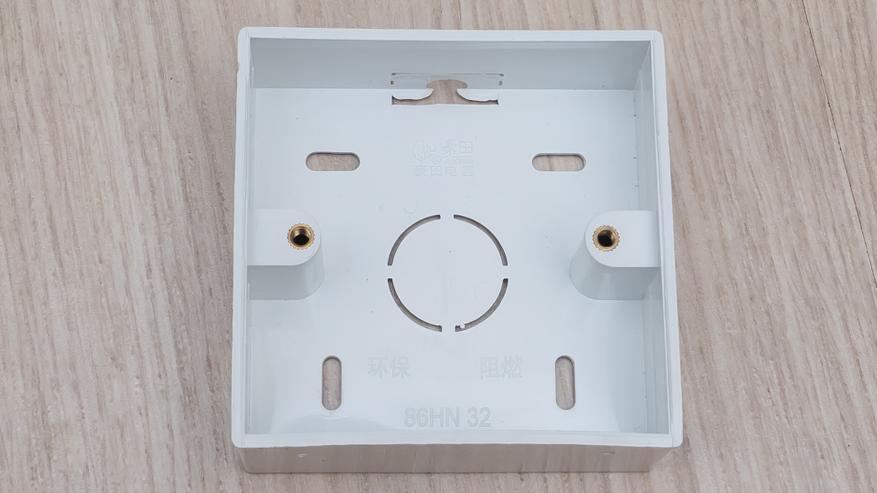

Обычная белая пластиковая коробка, квадратной формы, рассчитана на накладной монтаж — боковые грани гладкие. В коробке имеется два резьбовых крепления. На одной из граней имеется возможность наружного подвода кабеля питания.

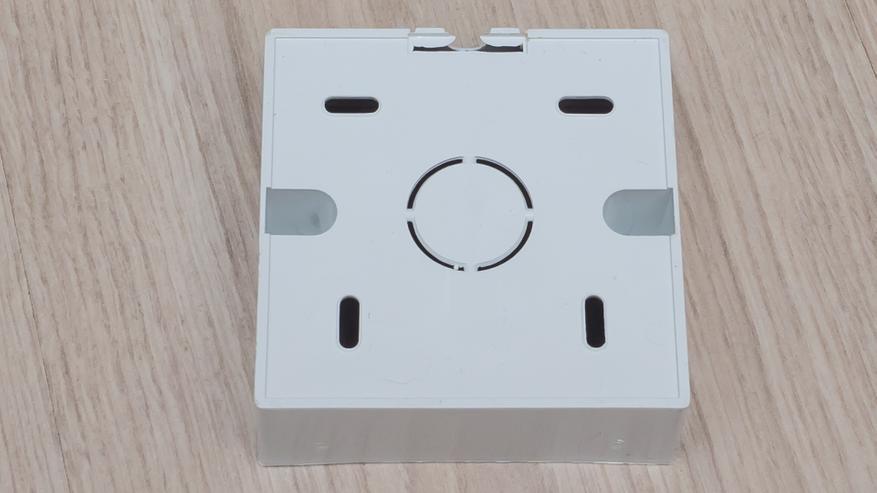

Задняя сторона — имеет 4 овальных отверстия для крепления и большое, закрытое заглушкой, отверстие по центру для завода кабеля питания со стороны стены.

Коробка квадратная, с длиной стороны в 86 мм и толщиной в 30 мм

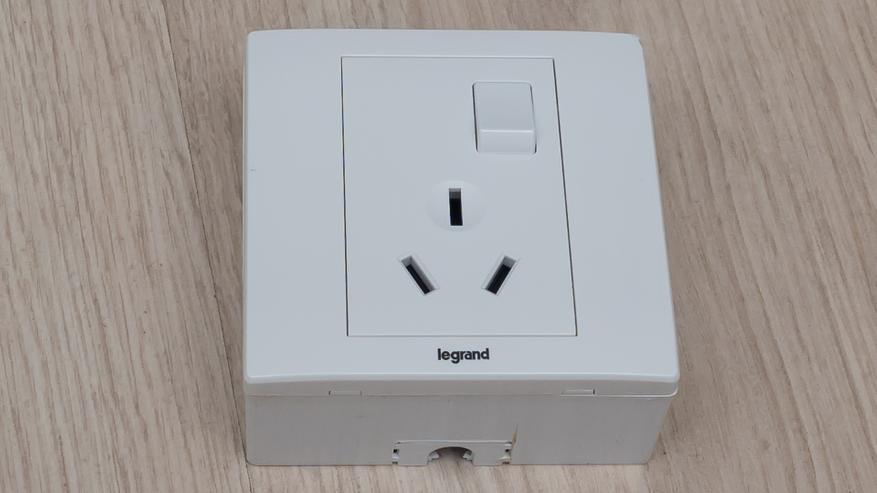

Розетка идеально подходит и по форме и по цвету

Установка

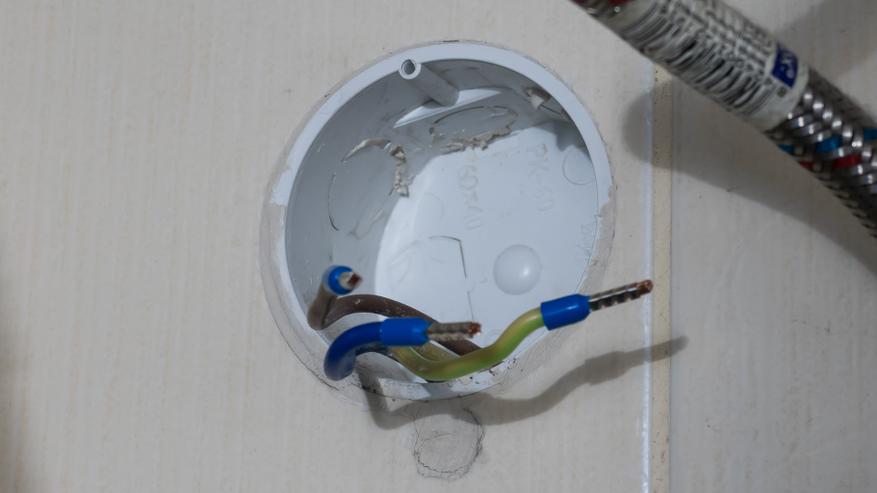

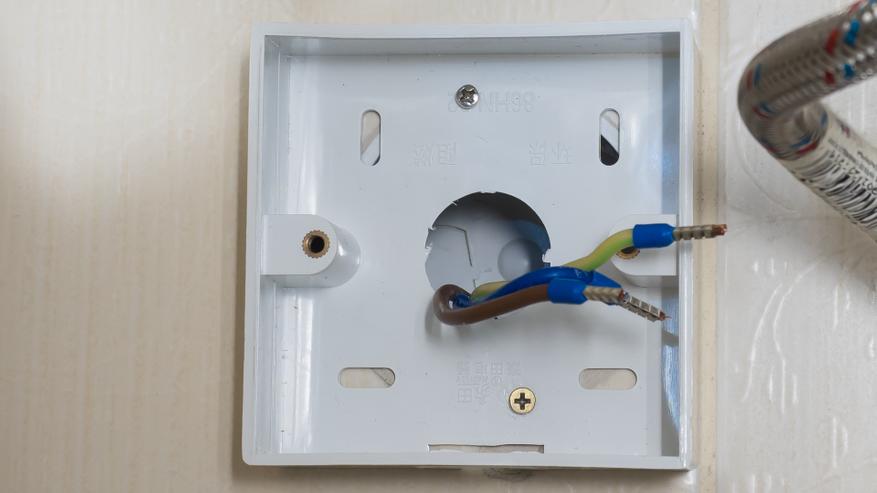

Первым делом аккуратно демонтируем старую розетку. Старый подрозетник отлично смонтирован в стене, отверстие в плитке хорошо подогнано — нарушать такую красоту рука не поднимается. Единственная доработка — оконечивание проводов НШВИ

Устанавливаю поверху монтажную коробку. Тут меня здорово выручил гравер WLXY P-800 позволивший ювелирно просверлить отверстия сквозь коробку в ребрах стенок круглого подрозетника — дрелью я бы это никогда не сделал. И надежно закрепить на двух саморезах.

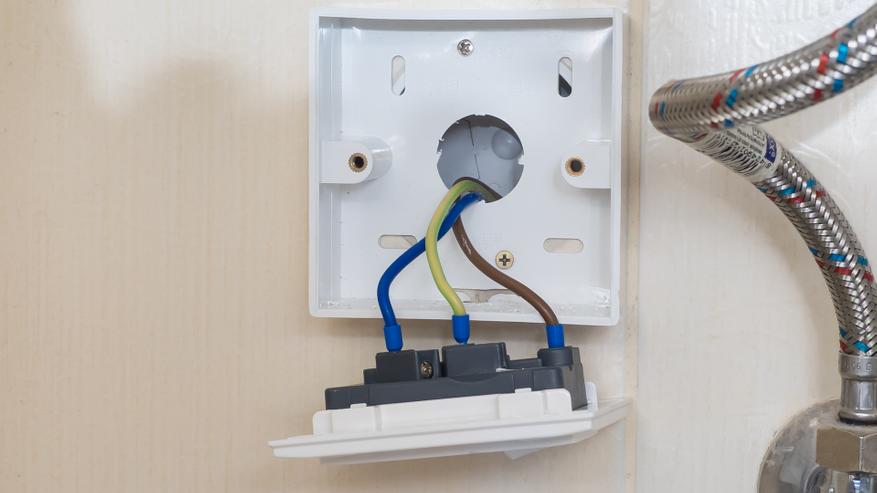

Теперь — закрепление проводов в контактах розетки — коричневый фаза, синий — ноль, желто-зеленый — земля. Вопрос по заземлению на бойлер — снят.

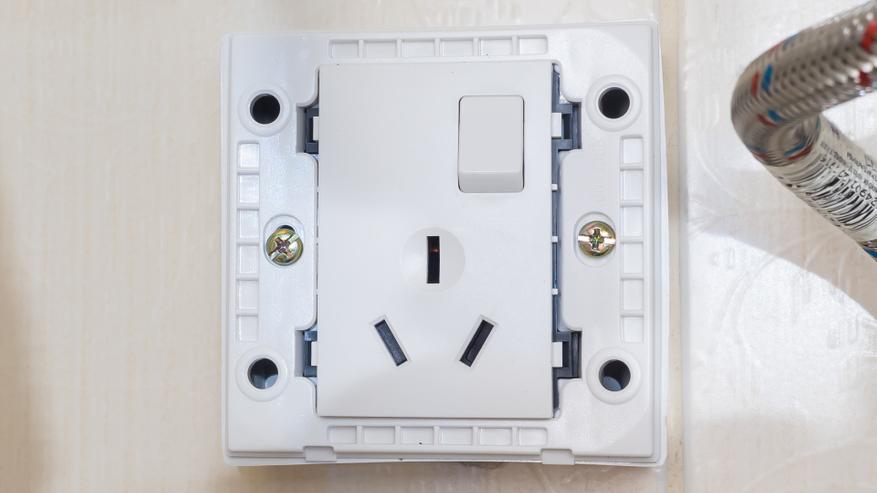

Стоит ли говорит что отверстия на розетке в точности совпадают с резьбовыми креплениями на коробке и коплектные винты от нее — идеально закручиваются в коробку ?

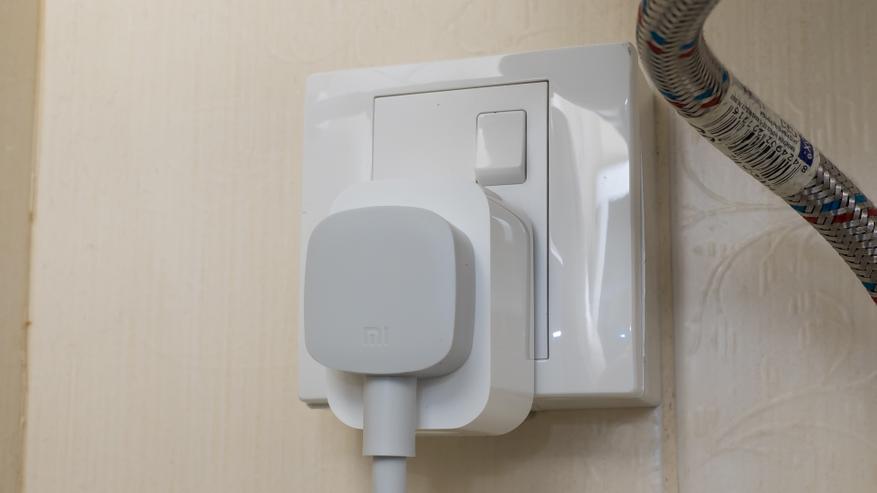

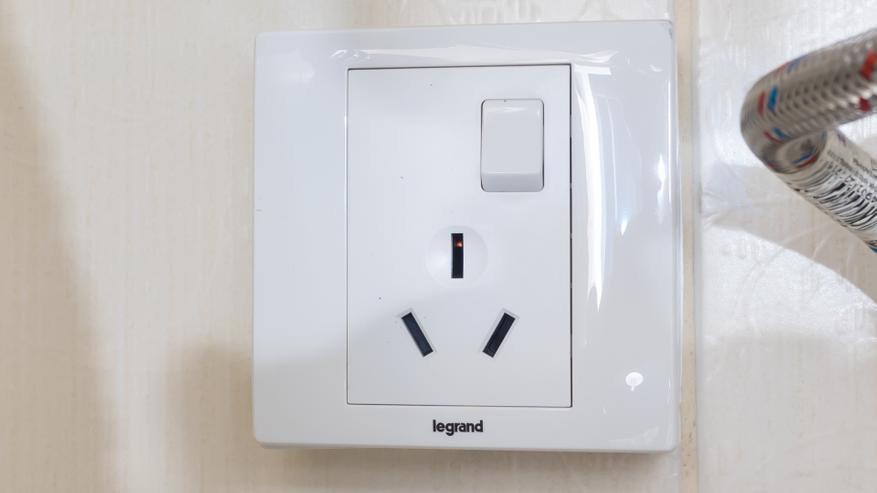

Проведенная модификация убрала переходник между настенной и умной розеткой, позволила использовать заземления, и сама по себе намного эстетичнее выглядит.

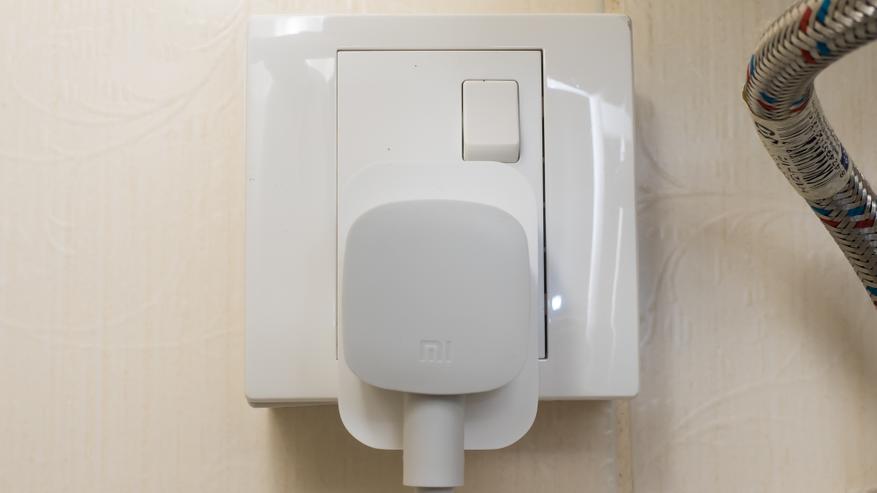

На момент написания обзора — в таком виде соединение отлично работает уже вторую неделю. Но как я и сказал в начале обзоре — это не последняя модификация. Третья — финальная модификация, будет заключаться в установке вместо Legrand EN15 и накладной розетки Xiaomi — встраиваемой модификации умной розетки от Aqara. Которая в данный момент уже прошла таможню и ждет доставки ко мне. А работа как для умной розетки так и Legrand EN15 — всегда найдется 🙂 В частности Legrand — планируется на замену одной из неиспользуемых настенных розеток для включения в нее умного шлюза Xiaomi с тем, что бы он еще мог эффективно использоваться как подсветка.

На этом все, всем хорошего дня и настроения, до новых встреч. Спасибо за внимание.

Установка наружной (накладной) розетки

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.д.).

В нашем примере, для монтажа наружной розетки, проводка выполнена наружным способом. Питающий кабель располагается в гофрированной трубе, которая крепится к поверхности стены на клипсы. Прямо над розеткой расположен наружный выключатель и проводка для него выполнена в этой же гофре, подробнее о его подключении и протягивании через него питающего провода к накладной розетке, вы можете прочитать в статье «Установка наружного (накладного) выключателя».

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.

УСТАНОВКА НАРУЖНОЙ РОЗЕТКИ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Открываем крышку розетки , чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.

3. Отжимаем фиксаторы отверткой , а затем отсоединяем лицевую часть розетки от корпуса.

4. Разбираем розетку.

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.

5. Отмечаем положение крепежных отверстий .

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.

6. Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.

7. Вырезаем вводное отверстие в заглушке розетки .

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.

8. Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.

10. Подключаем провода к механизму .

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

11. Вставляем механизм розетки в посадочное место корпуса .

12. Устанавливаем лицевую панель розетки .

13. На этом установка наружной розетки завершена . Включаем подачу электричества и тестируем ее работу.

При использовании скрытой проводки, для установки и подключения наружной розетки, порядок действий в этой инструкции изменится незначительно. Необходимо лишь изменить пункт «7» примера и проделать отверстие для питающего кабеля в тыльной части корпуса, перед тем как закрепить ее на стене.

Если при монтаже накладной розетки вы столкнулись с проблемой, не описанной нами в этой статье, обязательно задавайте вопросы в комментариях, так же вы можете высказать замечания или свое мнение.

Как выбрать и произвести установку накладной розетки своими руками

Как выбрать и произвести установку накладной розетки своими руками

Каждый человек знает, что собой представляет электрическая розетка, но самостоятельно установить ее может далеко не каждый человек. Решение проблемы очень простое. Такой вид изделие, как накладные розетки с заземлением, более простые в монтаже, хотя и не везде подходят.

Когда можно и нужно устанавливать накладные розетки

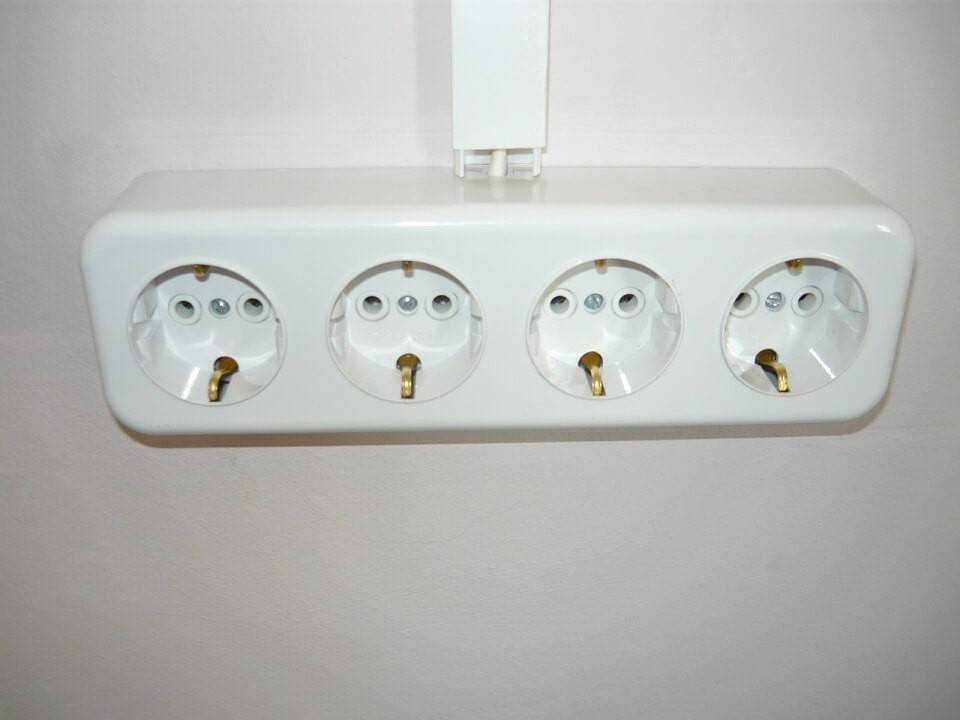

Наружные (т.е. накладные) розетки отличаются от внутренним тех, что все их элементы размещены внутри корпуса. Такому изделию попросту не нужен подрозетник, что делает монтажный процесс намного проще. Установка наружных розеток не предполагает штробление стен для создания ниши (углубления).

• Стены слишком тонкие (деревянные или из гипсокартона), в которых невозможно скрыть провод.
• Требуется выполнить монтаж розетки на панели, плитку, кафель или иное похожее стеновое покрытие.
• Появилась необходимость в установке нового устройства, а ремонтные работы уже окончены.

Наружные розетки стали идеальным вариантом для загородных домов или коттеджей со старой электрический проводкой. Такие устройства также подойдут для теплиц, гаражей, бань, сараев и остальных помещений, куда нет смысла прокладывать специализированный кабель. Преимущества устройства ощутимые – чтобы его установить, можно просто зафиксировать кабель при помощи гвоздиков на стене. Цена розетки небольшая, а декоративное оформление может быть абсолютно любым. Но есть и некоторые недостатки такого изделия:

• Крепления очень быстро изнашиваются.
• Опасность удара током, если отойдут контакты.
• Отсутствие кабельной защиты (только если не убирать их в специальные каналы).
• Часто повреждаются.

Рассмотрим, из чего состоит наружная электророзетка.

Подробности о розетках

Устройство электрической розетки

Свое название изделие получило из-за схожести с одноименным интерьерным декором, а тот слишком поход на розу. Устройство внешней электророзетки достаточно простое.

1. Лицевая часть (т.е. крышка) – именно она и определяет «внешность» электрической розетки, чаще всего ее делают из поликарбоната. Встречаются устройства, в которых крышка выполнена из металла, стекла и даже древесины!
2. Механизм – внутри таких розеток есть токопроводящий механизм, который может быть выполнен из латуни с покрытием или без него, иногда из бронзы. Последний вариант встречается крайне редко, но при этом является наиболее качественным. Обязательным элементов розетки наружного типа стало заземление, т.е. заземляющий контакт, отводящий излишек электричества в землю, тем самым защищая технику и человека.
3. Основание (сам корпус) – бывает пластиковым или керамическим. К основанию подсоединены токопроводящие элементы. Основание из керамики довольно надежное, так как не нагревается, но при этом очень хрупкое. Пластик быстро загорается, а изделия низкого качества и вовсе могут выделять при нагревании токсичные вещества. Современным вариантом является поликарбонатный корпус, который очень прочный и не горит.

Но каждое из устройств имеет свой уровень защиты.

Степень защиты

Так как наружные розетки нередко устанавливают на улице, или в загрязненных и влажных комнатах/постройках, материал и механизм должны быть довольно прочными. На каждом из устройств есть возможность защиты механизма от воздействия влаги и пыли (к примеру, влагозащищённые накладные розетки). Если на устройстве написаны буквы IР и две цифры, то первая означает уровень защищенности от твердых загрязнений, а вторая от жидких. Для комнат с высоким уровнем влажности или улицы настоятельно рекомендуем покупать устройства, имеющие метку IP44 – IP68. Их корпус отлично защищен от различных повреждающих факторов, корпус литой, а еще есть вставки из резины для герметизации. Для квартиры можно приобрести розетку, степень защиты которой составляет IР21.

Как выбрать розетку

Есть такие разновидности изделий:

1. Декоративные – это электрические розетки с малой высотой, разные по форме, размеру и цветам (синие, черные и другие).
2. Электрические розетки с повышенной защитой – у них есть специальная защитные «шторки», которые закрывают отверстия.
3. Угловые – предназначены для установки в углах.
4. Одинарные стандартные – устройства, имеющие высоту до 7 см и ширину до 5 см, а также один вход для штепселя.
5. Стандартные двойные накладные розетки – блок розеток с двумя разъемам для штепселей.

При покупке изделия важно учитывать уровень напряжения (в пределах 220-240 В), номинального тока. Также важно обращать внимание на то, как зафиксированы провода – самыми надежными являются винтовые зажимы, а клавишные не столь прочны и быстро ослабевают.

Монтаж накладных розеток: пошаговая инструкция

Как правило, проводку подводят к наружной розетке посредством кабель-каналов, которые не дают испортиться имеющимся проводам.

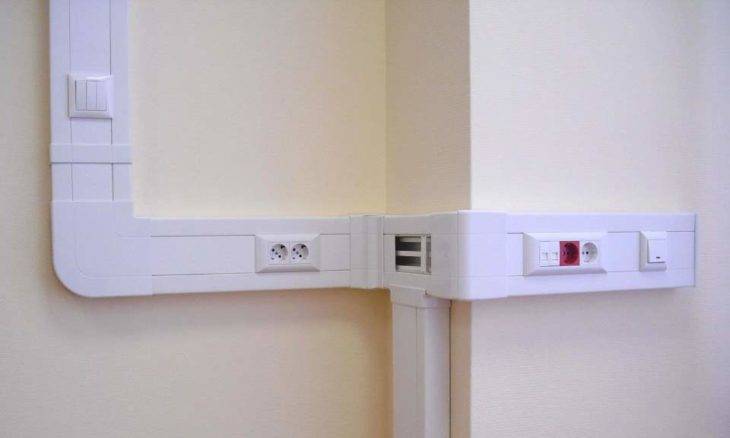

Чаще всего применяют современные удобные плинтусы, внутри которых есть полоски, специально созданные для прокладывания провода. Из кабель-канала требуется поднять провода в том место, которое выбрано для установки наружной розетки. Советы по выбору места монтажа:

• На удобной для будущего пользователя высот е.
• Подальше от прямых источников воды.
• Не около плиты и приборов отопления.

Довольно часто розетки устанавливают под выключателем, покупая такой комплект в едином стилевом решении.

Отключение электропитания

До начала установочного процесса внешней розетки следует обязательно обесточить кабель, чтобы не было удара электрическим током. Для этого нужно выйти на площадку, подойти к домашним автоматам и перевести их в положение «выкл». Если вы точно не уверены, какой из автоматов требуется выключать, стоит выполнить это действия для всех или по очереди проверять напряжение в проводку посредством стандартной индикаторной отвертки после выключения каждого. Эта проверка очень важна перед любыми работами с электрическом, даже если вы полностью уверены в том, что автоматы отключены.

Разметка места и мероприятия по подготовке

До установки накладной розетки нужно снять крышку, поднять фиксаторы, которые размещены по обеим сторонам, для чего можно нажать на них при помощи отвертки. После этого разъедините электрическую розетку, чтобы по отдельности перед вами был механизм, корпус и лицевая панель. Держа устройство в руках, отметьте на стеновой поверхности, где именно размещены отверстия для крепления. Выравнивать розетку нужно по строительному уровню, так как в противном случае изделие можно закрепиться криво. Это лучше делать при помощи карандаша, а после аккуратно просверлить в бетоне отверстия (можно и в кирпичной стене).

Внутри будут размещены дюбель-гвозди. Для стен из древесины можно использовать шурупы, которые вкручиваются без просверливания отверстий. Если в розетке есть входное отверстие для кабелей со специальной заглушкой, то ее стоит снять. Внутрь протяните провода, а некоторые изделия и вовсе предусматривают самостоятельное вырезание отверстий требуемого размера.

Закрепление рабочей части

Когда все отверстия подготовлены, можно устанавливать наружную розетку. В просверленные отверстия вставьте дюбели (т.е. саморезы со вставками из пластика). После подключите механизм электрической розетки и закрепите все дюбелями. Качество полученного сцепления розетки со стеной проверяют вручную – нужно лишь потянуть за него и попробовать подвигать.

Как подготовить провода

Теперь время самого ответственного этапа. Провода внутри электрической розетки следует зачистить до металла на 1 см. Провода всего 3 штуки:

• Заземляющий – желто-синий.
• Ноль – голубой или сине-белый.
• Фаза (красный, но бывает коричневым или черным).

Провода нужно завести в корпус через отверстие в розетке. Если кабели чересчур длинные, то можно подрезать их до требуемой длины.

Как подключить механизм

Если в доме лишь 2 провода, то заземление будет невостребованным. При наличии электрической проводки с тремя жилами вначале определите, где заземляющий провод, но обычно он в центре и его несложно определить по цветной маркировке. Далее подключите фазу и ноль по цветам проводки. Фазу можно найти посредством индикаторной отвертки – под напряжением она начнет пищать, а на нуле не будет светиться. После закрепите токопроводящий механизм при помощи имеющихся из комплекта клемм.

Прикрепление крышки

Если у вас накладная розетка оснащена крышкой, то ее можно устанавливать по-разному, так как многое будет зависеть от выбранного типа устройства. Как правило, достаточно просто прикрыть механизм и защелкнуть крышку. Иногда механизм полностью сливается с корпусом, и в таком случае требуется прикладывать декоративную панель сверху, а после можно включить автомат и проверить, работает ли новая наружная розетка.

Как установить розетку

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

1. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
2. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
3. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
4. Устанавливаем механизм на основание.
5. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
6. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Установка двойной розетки

Очень важно знать, как происходит подключение двойной розетки. Есть два вида двойных скрытых розеток:

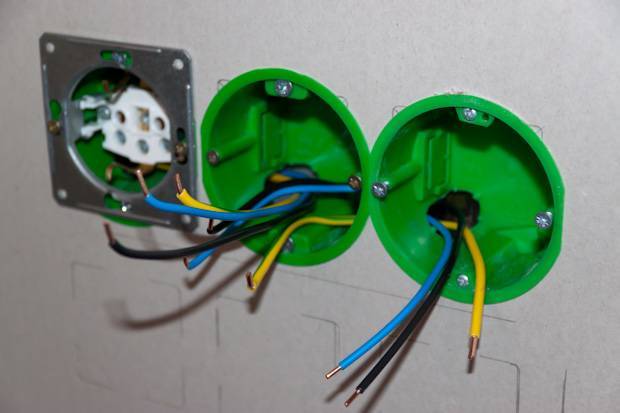

1. В одной колодке имеется два гнезда В данном варианте установка двойной розетки имеется всего один подрозетник и соответственно одна сердцевина. Крепление, чтобы подключить двойную розетку происходит точно так же, как и для одинарной.
2. Две соединённые розетки Такой вариант, как розетка двухместная скрытой установки очень целесообразен для комнат. В данном варианте монтаж двойной розетки осуществляется установкой в стену двух подрозетников. Имеются специальные двойные подрозетники для таких задач. Подключение блока комнатных розеток обычно проходит по последовательной схеме. То есть от первой запитывается следующая. Этот вариант экономит количество провода, потому как подключить две розетки можно последовательно. Также решается вопрос с подключением тройной розетки.

Использование розеток с высокой степенью защиты.

В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.

Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

• Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
• Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
• Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
6. Закрепляют корпус к стене или в подрозетник.
7. Закрепляют лицевую панель.
8. Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Видео

Установка одноклавишного выключателя + схема

Установка накладного выключателя

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
7. Закрепляют корпус к стене или в подрозетник.
8. Закрепляют лицевую панель.
9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Видео

Установка двухклавишного выключателя + схема

Монтаж подрозетника

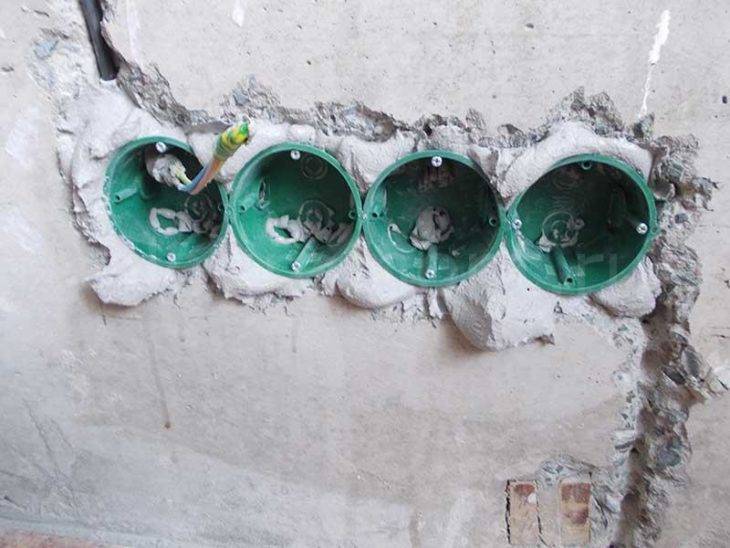

Установка розетки в стакан начинается с выреза углубления. Глубина зависит от типа подрозетника. Если розетка, является проходной, то есть через нее проходят другие кабеля, то глубина не должна превышать 7-8 см.

В том случае когда подрозетник является конечным, углубление должно равняется не больше 5 см

Важно, при монтаже стоит учитывать, что провода должны свободно лежать в корпусе. Ведь в плотно перегнутом кабеля могут повредиться

в итоге, всю конструкцию придется разбирать и переделывать.

Подрозетники делятся на два вида:

• Для гипсокартона
• Для твердого камня

В первом варианте конструкция подрозетника состоит из пластмассового корпуса и металлических защелок по бокам. Закрепляясь на гипсокартоне, фиксатор входит в паз, плотно держа корпус розетки. Для надежности конструкция закрепляется двумя дюбелями.

Второй вариант предусмотрен для каменных или кирпичных стен. В этом же случае корпус выполнен из поликарбоната с двумя ушками по бокам. В углубление, которое заранее было выдолблено перфоратором, закрепляется корпус розетки.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Меры безопасности

При монтаже выключателей важно учитывать безопасное их расположение. Элементы электросети должны располагаеться так, что дверь при открытии не задевает их

Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным.

Верная установка элементов обеспечит безопасность

Особенно важно соблюдать требования безопасного монтажа в помещениях с повышенной влажностью. В санузле детали электрической цепи устанавливаются снаружи, а не внутри помещения

При проведении любых видов работ с электрической системой важно предварительно отключить напряжение. После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения. Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами.

Принцип замены розеток

Обычно выходят из строя те розетки, которыми чаще всего пользуются.

Причин, требующих переделать розетку, может быть множество. Это:

• нарушение работоспособности точки подключения, например, при оплавлении корпуса устройства или выпадении гнезда из стены;
• с целью совершенствования электрического оборудования;
• при смене дизайна с банальной эстетической точки зрения.

В любом случае замена розетки должна осуществляться в строгом соответствии с правилами СНиПа.

Выполняя замену розетки собственными силами, вы сможете не только максимально оперативно решить проблему, но и при этом сэкономить статью расходов

Независимо от причины при выборе питающего приспособления важно учитывать ряд основных факторов:

• Соответствие параметров точки подключения. Эксплуатационные характеристики устанавливаемой розетки должны точно соответствовать требованиям, предъявляемым к конкретному помещению. Так, для «запитки» кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса. О том как выбрать такую розетку читайте далее.
• Способ электропроводки. При установке розеток применяют как открытый, так и закрытый способ монтажа. Для воплощения каждого из этих вариантов на радиотехническом рынке в широком ассортименте представлены розетки встраиваемого и накладного исполнения.
• Эстетические качества. Большой выбор оборудования, выпускаемый в широкой цветовой палитре, позволяет органично вписать точки подключения в любое стилистическое решение интерьера.

При выборе и установке розетки следует ориентироваться на тип сети. Так в трехпроводной сети обычной конструкцией без заземляющего контакта не обойтись.

Но даже если в доме проложена двухпроводная сеть, электрики все же рекомендуют использовать розетки, оснащенные заземляющими клеммами. Главным аргументом такого решения выступает тот факт, что металлические вставки будут усиливать прочность не только точки подключения, но и самой вилки, продлив тем самым срок службы изделия.

Инструменты и материалы

Набор инструментов будет зависеть от нескольких факторов

1. Какой прибор будет устанавливаться – накладной или встроенный.
2. Какой тип проводки используется – внутренняя или внешняя.
3. Какой материал стены, на которой устанавливается изделие.

Что понадобится для монтажа

• Сами розетки или выключатели.
• Соединительные электропровода, рассчитанные на соответствующую мощность энергопотребления.
• Индикатор или тестер для проверки напряжения в сети.
• Отвёртки – плоская, крестовая.
• Кусачки или плоскогубцы для обрезания проводов по размеру.
• Нож или строительный резак для зачистки изоляции.
• Линейка, карандаш или перманентный маркер для разметки стены перед монтажом.

• Диэлектрические защитные пластины для монтажа внешних розеток.
• Накладные кабель-каналы для защиты внешней электропроводки.
• Цементный или гипсовый раствор для фиксации провода в стенной канавке (для скрытой проводки).

Установка наружной розетки

Установка наружной розетки

Устройство подобного типа устанавливается преимущественно в помещениях с наружной проводкой или таких, что выполнены из горючих материалов (к примеру, из дерева). Разумеется, подобные устройства заметно ухудшают эстетичность помещения, но безопасность все-таки дороже эстетики.

Установка наружной розетки

Важным преимуществом открытых розеток является то, что все элементы будут на виду, а проблемный участок в случае необходимости достаточно легко обнаружить. К примеру, если контакт плохой, то корпус оплавится или поменяет цвет.

Теперь – непосредственно к процессу монтажа.

Шаг 1. Отключается подача электричества.

Шаг 2. Разбирается корпус – откручиваются крепежные элементы и снимается верхняя панель.

Шаг 3. Основание розетки прикручивается к стене шурупами.

Шаг 4. Ослабляются контакты для проводов таким образом, чтобы последние могли войти на глубину 0,5-1 см.

Шаг 5. Провода зачищаются и загибаются в виде пружины – это исключит резкие перегибы при монтаже. Затем концы проводов помещаются в контакты, после чего закручиваются крепежные болты.

Как подключить провода к розетке открытой проводки

Шаг 6. Прикручивается панель и собирается вся розетка.

Конструкция розеток

Прежде, чем приступать к монтажу розетки, необходимо знать, из каких элементов она состоит. Стандартные розетки состоят из 3 частей:

• лицевой панели;
• проводки;
• основы.

Лицевая панель защищает и скрывает внутреннюю часть розетки. Стандартные панели – это белые пластиковые корпусы, которые изготовлены из пожароустойчивого пластика. Токопроводящие представляют собой контакты, через которые проводится ток. Они бывают разной мощности и напряжения. Основание или колодка – это конструкция на которой удерживаются контакты и лицевая панель. Современные розетки имеют дополнительное заземление для обеспечения безопасности эксплуатации.

Установка и подключение наружной розетки с заземлением

По внешнему виду розетки можно определить, с заземлением она или нет. Наличие в розетке металлических выступающих контактов с обеих сторон позволяет подключить ее к трехжильной проводке с заземлением.

1. Зачистить концы проводов домашней электропроводки в месте установки розетки.
2. Открутив болт крепления, разобрать розетку.
3. Клеммная колодка розетки содержит три контакта. К боковым контактам подключить фазный и нулевой провода, полярность при этом не имеет значения, а провод заземления (желто-зеленый) – к центральному контакту.
4. Туго затянув контакты, подключенную клеммную колодку прикрепить к стене, используя саморезы или дюбеля (на бетонной стене).
5. Вырезать в корпусе проем в размеченном месте для прохождения провода, используя для этого нож или кусачки. Установить корпус розетки на клеммную колодку, затянуть болт.

Наружная розетка с заземлением

Как установить розетку?

Что касается розетки, то она необходима, чтобы работал любой электроприбор. Любая розетка рано или поздно выходит из строя, как и всякое оборудование, поэтому их нужно менять.

Установка розетки в целом проще, чем выключателя, если, конечно, вы устанавливаете обычную розетку. В первую очередь, снимите верхнюю крышку с устанавливаемой розетки, перед этим, конечно, нужно полностью отключить домашнюю электросеть.

Саму розетку нужно крепить при помощи двух саморезов, прикрутите провод и крышку на розетку и включите питание, теперь для проверки к ней можно подключить любой электроприбор. Если он работает исправно, значит, вы все сделали правильно.

• Специальные розетки для ванной и кухни намного сложнее в установке, на них всегда приходиться большая нагрузка, к ним проводится подключение электроплиты накопительные водонагреватели, калориферы.
• У таких розеток есть дополнительная клемма, чтобы можно было подключить заземление, это еще один ноль. Устанавливая такую розетку нужно быть очень внимательным к определению провода фазы, это делается активным пробником, аналогично работе с выключателем.
• Если вы решили установить такую розетку, то нужно начать со снятия корпуса, далее розетка закрепляется в подрезетник, после чего, нужно прикрутить провод фазы и ноль к крайним клеммам, к средней прикручивается провод заземления.

Теперь, можно собрать розетку и включить тот прибор, для которого она устанавливалась, через несколько минут отключите вилку прибора и потрогайте ее.

Вилка и розетка должны быть холодными, это говорит о правильности подключения, если же они нагреваются, вы допустили какую – то ошибку, значит, установку нужно повторить. Более подробно об установке розеток и выключателей можно узнать, посетив строительный форум на нашем сайте, там всегда можно найти много полезного.

Как видите, сделать это труднее, чем кажется, но если вы имеете определенные навыки, умеете обращаться с инструментами, то довольно легко сделаете все сами. Если же таких навыков нет, лучше вызвать профессионального специалиста.

Степень защиты

Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.

Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.

В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.

Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.

Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.

Установка розетки: к чему быть готовым?

Для каждого прибора обустраивают отдельное гнездо с автономным подключением к счетчику и устанавливают устройство защитного отключения. Нельзя ограничиваться только вклиниванием новой точки в старую перегруженную систему.

ВАЖНО! По правилам электробезопасности нужно устанавливать отдельное гнездо для стиральной машины (обязательно с заземлением), для электроплиты и даже отдельную точку для холодильника. В случае с автономным подключением каждого гнезда под бытовые приборы с высоким потреблением электроэнергии будет просто определить причину поломки или сбоя в сети, а также уберечь технику от порчи вследствие выхода из строя определенного участка сети

В случае с автономным подключением каждого гнезда под бытовые приборы с высоким потреблением электроэнергии будет просто определить причину поломки или сбоя в сети, а также уберечь технику от порчи вследствие выхода из строя определенного участка сети.

Прибор, питающийся от своего блока, не будет перенапрягать всю электропроводку квартиры, что позволит одновременно пользоваться несколькими мощными устройствами (стиральной машиной и электроплитой). В противном случае от большой нагрузки сети выбьет пробки.

Если квартира старая, всерьез задумайтесь о том, чтобы не просто поставить пару новых розеток, а сразу поменять всю проводку.

ВАЖНО! При капитальном ремонте жилья, смена проводки − не менее важная задача, чем выравнивание пола или замена окон. Одному, без помощи специалиста, тут не справиться

Нужно знать, как рассчитать мощность провода, как правильно подключать проводку к электросчетчику, какие розетки и для каких приборов выбирать и как должна быть составлена схема монтажа розеток в квартире

Одному, без помощи специалиста, тут не справиться. Нужно знать, как рассчитать мощность провода, как правильно подключать проводку к электросчетчику, какие розетки и для каких приборов выбирать и как должна быть составлена схема монтажа розеток в квартире.

Общий поэтапный монтаж розеток

Шаг 1 — Размечаем отверстие для установки монтажной коробки под выключатель или розетку Шаг 2 — Вырезаем отверстия для монтажной коробки с помощью перфоратора и коронки Шаг 3 — Выводим провода в отверстия Шаг 4 — Коробки для установки розетки или выключателя Шаг 5 — Вставляем провод в монтажные коробки Шаг 6 — Закрепляем провода с помощью алебастра в бетонной стене Шаг 7 — Готовые смонтированные подрозетники Шаг 8 — Перед подключением зачищаем жилы провода Схема 1 — Подключение проводов для розетки

Схема 2 — Установка в монтажную коробку розетки

Процесс замены и установки

Первым делом требуется отключить подачу напряжения на розетку выключением предохранителя, располагающегося, как правило, в подъезде в щитке. После этого осуществляется демонтаж декоративной накладки (в случае с наружной вариацией — всего корпуса), для чего откручиваются держащие ее винты.

Следующий этап: отключение проводов питания. Выполняется разными способами в зависимости от типа крепления розетки:

• Внешний — открутить крепеж и демонтировать;
• Внутренний — ослабить винты распорного соединения или крепления к подрозетнику и вытащить изделие.

Монтаж внутренней розетки осуществляется идентично в обратном порядке, обеспечив надежное соединение. После установки требуется проверить итоговый результат на плотность прилегания и наличие зазоров.

Установка наружных розеток самостоятельно

Практически каждое помещение имеет в своем интерьере такой элемент электрооборудования, как розетки. Без них никуда, ведь что ни возьми — утюг или компьютер, его нужно куда-то включить. Из-за постоянно растущего количества якобы необходимых бытовых приборов, катастрофически стало не хватать этих же розеток.

В связи с этим ниже будет рассмотрен определенный тип приборов, который с успехом применяется не только в закрытых жилых помещениях, но и на улице во влажной среде.

Речь пойдет о розетках наружной установки. Их еще называют ― наружные, для открытой проводки.

Особенности розеток для открытой проводки

Чем они отличаются от обычных, которые можно видеть намного чаще первых. Основным их отличием есть довольно толстый корпус. Он закрывает собой внутреннюю часть — керамическую арматуру и группу контактов. В отличие от внутренних розеток — которым необходима монтажная коробка, глубоко углубленная в стену, наружные не требуют такой трудоемкой работы, как долбление бетонных и другого типа стен. Это намного упрощает монтаж и установку одной или несколько розеток в домашних условиях.

Степень защиты

Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.

Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.

В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.

Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.

Особенности монтажа

Розетки для наружного монтажа в основном применяют в паре с наружной проводкой: то есть, когда провода проложены не в стене, а снаружи: на керамических изоляторах, в металлорукаве, пластиковой гофре или пластмассовом коробе.

Такой монтаж, конечно, может портить интерьер, но сделать проводку таким способом значительно проще и быстрее. Также для такого монтажа не требуется специальное оборудование, например, болгарка и перфоратор с короной для подрозетников.

Монтаж

Теперь на практике рассмотрим, как сделать монтаж проводки и подключить наружную розетку. Первое, что необходимо сделать — выбрать розетку. Итак, если вы планируете установит ее в сухом помещении, то выбираем наружную с небольшим классом защиты, например, IP 21. Такая обойдется дешевле и в размере будет немного меньше, чем с более высокой защитой.

Использование розеток с высокой степенью защиты.

В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.

Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.

Монтаж розетки с защитой класса IP 21.

Теперь рассмотрим монтаж розетки открытой проводки с незакрытой тыльной частью. Здесь она нужна для подключения кондиционера. Как и в первом случае откручиваем крышку. Перед вами внутренняя часть с проушинами для крепления по бокам. Как видно монтаж велся коробом с последующей укладкой в нем проводов. Находим подходящее место для крепления и прилаживаем внутреннюю часть к стене.

После того как приложили, придерживая внутреннюю часть, аккуратно снимаем крышку. Делаем метки в проушинах и высверливаем отверстия в стене. Далее, вставляем пластмассовые части дюбеля в отверстия и, продев в проушины розетки металлическую часть дюбеля, закручиваем его. Теперь контактная часть уже на стене.

Переходим к подключению проводов. Здесь заранее дюбелями был прибит монтажный короб к стене для укладки проводов.

Подключаем провода и заводим их в короб. Плотно уложив их в коробе, защелкиваем крышку.

Короб необходимо выбирать такого размера, чтобы количество проводов легко помещалось в нем, иначе — это будет сплошное мучение.

В крышке вырезаем углубление для выхода проводов. Прорезь должна быть достаточной, но не слишком большой, чтобы выглядело эстетично. Надеваем крышку и закручиваем винт. С другой стороны короба, подключаем провода.

Сделать это можно тестером или прозвонкой. Если цепь не звониться накоротко, подключаем концы и подаем напряжение. Проверяем его присутствие.

Установка наружной (накладной) розетки

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.д.).

В нашем примере, для монтажа наружной розетки, проводка выполнена наружным способом. Питающий кабель располагается в гофрированной трубе, которая крепится к поверхности стены на клипсы. Прямо над розеткой расположен наружный выключатель и проводка для него выполнена в этой же гофре, подробнее о его подключении и протягивании через него питающего провода к накладной розетке, вы можете прочитать в статье «Установка наружного (накладного) выключателя».

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.

УСТАНОВКА НАРУЖНОЙ РОЗЕТКИ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Открываем крышку розетки , чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.

3. Отжимаем фиксаторы отверткой , а затем отсоединяем лицевую часть розетки от корпуса.

4. Разбираем розетку.

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.

5. Отмечаем положение крепежных отверстий .

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.

6. Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.

7. Вырезаем вводное отверстие в заглушке розетки .

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.

8. Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.

9. Снимаем изоляцию с кабеля и зачищаем концы жил на 8-10мм.

10. Подключаем провода к механизму .

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

11. Вставляем механизм розетки в посадочное место корпуса .

12. Устанавливаем лицевую панель розетки .

13. На этом установка наружной розетки завершена . Включаем подачу электричества и тестируем ее работу.

При использовании скрытой проводки, для установки и подключения наружной розетки, порядок действий в этой инструкции изменится незначительно. Необходимо лишь изменить пункт «7» примера и проделать отверстие для питающего кабеля в тыльной части корпуса, перед тем как закрепить ее на стене.

Если при монтаже накладной розетки вы столкнулись с проблемой, не описанной нами в этой статье, обязательно задавайте вопросы в комментариях, так же вы можете высказать замечания или свое мнение.

Особенности монтажа наружной розетки своими руками

Что такое электророзетка, знает каждый. Самостоятельно установить устройство на стену могут немногие. Но такой вид изделий, как накладная розетка, более прост в монтаже, хоть и подходит не для каждой ситуации.

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

Изделие снабжено такими деталями:

1. Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.
2. Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
3. Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Степень защиты

Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.

Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.

Выбор розетки

Существуют изделия таких видов:

• стандартные одинарные — устройства высотой до 7 см, шириной до 5 см, имеют один вход для штепселя;
• угловые — предназначены для монтирования в углу;
• стандартные двойные — блок розеток, который имеет два разъема под штепсели;
• электророзетки с защитой — имеют защитные «шторки», которые прикрывают отверстия;
• декоративные устройства — приспособления малой высоты, разнообразны по форме, размерам, цвету (черные, синие и другие).

При покупке изделия нужно учесть показатели напряжения (220 В – 240 В), номинального тока (должны соответствовать требованиям электросети). Еще следует обратить внимание на фиксацию проводов: наиболее надежны винтовые зажимы, а клавишные менее прочны, быстро ослабевают.

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

• не рядом с плитой, отопительными приборами;
• не вблизи прямых источников воды;
• на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Если на изделии есть входное отверстие для проводов с заглушкой, ее нужно убрать. Внутрь следует протянуть кабели. Некоторые изделия предусматривают возможность самостоятельного вырезания нужного по размеру отверстия.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

• фаза — красный (реже черный, коричневый);
• ноль — сине-белый или голубой;
• заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Накладные розетки и выключатели: обзор, подключение

Накладные розетки и выключатели — это устройства, который позволяют обеспечивать бесперебойный доступ к электрической энергии. В современных домах и квартирах встраиваемые розетки встречаются намного чаще ввиду их более презентабельного вида и удобной установки, однако и накладные розетки до сих пор не теряют своей популярности. Обычно они применяются в коттеджах, кладовых помещениях, дачных домах, офисах, на лоджиях или балконах. Кроме того, их нередко можно встретить при монтаже кабельного и спутникового телевидения и глобальной сети. Их почти всегда используют в помещениях с проводкой открытого типа, но при определённых условиях они могут функционировать и со скрытой проводкой.

Строение накладных розеток

При разработке современных накладных розеток применяется модульный метод, означающий, что механизм устройства представлен в качестве отдельного узла, который и крепится к стене. Устройство имеет отдельный декоративный модуль, который при необходимости можно легко заменить.

Для нормального и безопасного функционирования и тот, и другой модуль изготавливаются из диэлектрических материалов. Это значит, что изделия имеют устойчивость к воздействию магнитного поля или излучения, не подвержены температурным колебаниям, не разрушаются и не меняют цвет.

Накладная розетка имеет общий узел, состоящий из клемм и приёмных гнёзд. Это позволяет избежать каких-либо других соединений при прохождении тока. Именно от качества механического соединения проводов с клеммами зависит, насколько надёжен и безопасен будет контакт.

Виды механических клемм

Различают два вида механических зажимов (клемм): клеммы винтового типа и клеммы пружинного типа. Рассмотрим подробнее каждый вид.

Клеммы винтового типа

Соединение происходит посредством винтов, которые расположены на проводящих элементах. По сравнению с другими типами клемм, такие отличаются большим усилием при сжатии провода, что и обеспечивает его надежную фиксацию. Кроме этого, для предотвращения саморазрушения винта при нагреве или вибрации его следует соединить с пружинными шайбами. Винтовые зажимы имеет много преимуществ: они долговечны, пожаробезопасны, просты в обслуживании и монтаже, их можно использовать в силовых цепях с напряжением до 1000 Вольт.

Пружинные зажимы

Токоведущая жила фиксируется благодаря пружинному механизму – так образуется электрический контакт. Такой тип зажима является более простым в монтаже, однако силу фиксации очень трудно проконтролировать и впоследствии розетка может быстро выйти из строя. Пружинный зажим выдерживает меньшую силу тока, чем винтовой аналог.

В большинстве случаев к клеммам розетки подключаются не один, а два провода, поэтому в любом из перечисленных типов клемм есть два посадочных места и два отверстия под подключение провода.

Так, главное различие накладной розетки от встраиваемой розетки состоит в монтаже и внешнем проявлении: встраиваемая розетка углубляется в стену и более эстетично смотрится в дизайне интерьера, их установка не предполагает выступающих частей и сохраняет ровную поверхность стены.

Где устанавливают накладные розетки?

Накладные устройства нашли широкое применение в загородных брусчатых домах. Это может быть как открытая проводка, так и скрытая проводка при условии, если каналы обеспечены гильзами против возгорания.

Открытая проводка является более доступным вариантом и позволяет взять под контроль состояние розеток, быстро выявлять проблемы и при необходимости заменять устройства. В настоящее время ассортимент накладных розеток достаточно широк – каждый пользователь сможет найти подходящее для своего помещения декоративное оформление.

Типы накладных розеток

В зависимости от сферы применения накладные розетки бывают:

Накладные компьютерные розетки

Накладные силовые розетки (обычные)

Накладные телевизионные розетки

Накладные телефонные розетки

В зависимости от количества используемых розеток в модульном блоке бывают одинарные, двойные, тройные и блоки, рассчитанные на четыре розетки.

Особенности строения накладного выключателя

Накладные выключатели считаются одними из самых простых по строению электроустройств. Это модульная конструкция, которая состоит из нескольких элементов:

Внутренний контактный блок

Корпус и накладка-клавиша – это детали, который защищают от касания к токопроводящим частям и не дают проникать внутрь влаге и пыли.

Внутренний контактный блок имеет механизм привода клавиши и специальные клеммы для проводов – это рабочий механизм с мелкими пружинами и пластинами, которые нельзя трогать.

Установка обычных одноклавишных и двухклавишных выключателей представлена на схеме:

Базовый принцип установки выключателей – проходящий через его контакты провод-фазу. Нулевая жила должна быть подключена напрямую к контактам осветительных приборов. Заземление может подключаться на корпус плафонов сразу с контура заземления или через скрутку в коробке.

Для монтажа выключателя вам потребуются пассатижи, острый нож, изолента, карандаш, уровень, крепления. Инструкция по монтажу накладных выключателей совпадает с установкой накладных розеток: она подробно описана в следующем разделе.

Рекомендованная высота установки накладных выключателей – от 0,8 до 1,7 метров от пола. Желательно устанавливать их с той стороны, где находятся дверные ручки. Следует отметить, что в детских комнатах рекомендуемая высота установленных выключателей составляет от 1,8 метров от пола.

Руководство по монтажу накладных розеток

Прежде чем перейти к установке, нужно подготовить инструменты. Вам понадобятся: пассатижи, отвёртка, карандаш, нож, дрель. Процедура монтажа при разных типах проводки проходит практически одинаково. Рассмотрим каждый этап установки более детально.

Первый этап – начать установку нужно с выключения электрической энергии. Необходимо открыть электрический щиток и перевести рукоятку вниз, чтобы выключить автоматы. При этом в большинстве случаев автоматы отвечают не за все розетки, поэтому их обычно сопровождают подписями. Как быть, если автоматы не подписаны? Нужно поочередно, с помощью индикаторной отвертки, отключать все выключатели и проверять, есть ли напряжение в проводке. Вы найдёте нужный вам автомат, когда напряжения не окажется. Второй вариант для тех, кто не любит эксперименты, – вы можете отключить сразу все выключатели, тем самым обеспечив себе безопасную дальнейшую работу. Для установки розетки отделите два модуля друг от друга посредством розетки – механизм от декоративной панели.

Следующий этап – сделать разметку на стене и подготовить розетку. Если ваша розетка имеет влагоустойчивый корпус, нужно сначала открыть крышку и отжать отвёрткой фиксаторы. Так вы отсоедините лицевую часть изделия. Затем необходимо выбрать место на стене, где будет располагаться розетка. С помощью карандаша сделайте разметку в строго горизонтальном положении.

Третий этап – это непосредственно крепление механизма. Поскольку стены могут быть из разного материала, то и способы крепления могут немного отличаться. Мы рассмотрим крепление механизма на самом распространённом материале – бетоне. Перфоратором делаем углубления в стене на месте обозначенной карандашом разметки. Углубления должны соответствовать дюбелям, которые способствуют максимальному сцеплению между поверхностью и крепежом. Когда углубления готовы, нужно вставить туда дюбели, а затем шурупами прочно зафиксировать механизм розетки.

Далее нужно осуществить подготовку провода к подключению. Вероятно, может понадобиться поместить кабель внутрь корпуса. При наличии на корпусе вашей розетки специальной заглушки вам нужно просто снять её с помощью ножа и получить необходимое для провода отверстие. Если заглушки нет, придётся самостоятельно вырезать углубление. Обязательно срезайте изоляцию с кабеля и отделите каждую из жил. Рекомендуемая длина оголенной жилы – от 0,8 до 1 сантиметра.

Следующее действие – подключение механизма к кабелю. При применении двухжильного кабеля один из проводов будет ноль, второй – фаза. Их следует подключить к разным клеммам. Для трехжильного кабеля действует другая схема: в крайние клеммы закрепляется фаза и ноль, в центральную – заземление. Определить эти показатели легко по цветам. Рабочий ноль или нейтраль — сине-белая/синяя изоляция, защитный ноль или земля – желто-зеленая. Фаза – красный цвет (или любой другой). Если в вашей проводке нет цветового обозначения, нужно будет самостоятельно определить, где какой провод. Для двухжильной проводки воспользуйтесь индикаторной отверткой. При касании ею провода под напряжением и одновременном замыкании контакта на задней части корпуса инструмента загорается лампочка-индикатор. Она указывает, что этот провод – фаза. Для трёхжильного провода нужен мультиметр, предназначенный для измерения характеристик электрического сигнала. Действовать нужно так: сначала отключаем заземление, затем находим фазу, после чего определяем при помощи мультиметра остальные провода. При одновременном касании фазы и рабочего ноля на мониторе прибора вы увидите определённое значение. При касании рабочего и защитного ноля значение не показывается.

И, наконец, последний этап – собственно установка декоративно-изолирующей крышки. Если механизм и корпус представляют собой единое целое, может возникнуть необходимость подрезать край корпуса для свободного вхождения кабеля.

Правила выбора накладных розеток и выключателей

Согласитесь, мы уже не представляет свою жизнь без выключателей и розеток – каждый день мы пользуемся этими устройствами и порой даже не задумываемся, почему именно это изделие находится в том или ином месте. А ведь от правильного выбора зависит комфорт и безопасность нашей жизни. Давайте рассмотрим, на какие параметры нужно обращать внимание при покупке розеток.

• Степень защиты корпуса от влаги и мелких частиц, пыли. Маркировка для этого показателя обозначается буквами IP и двумя цифрами, которые указаны сразу после букв. Обратите внимание на приведённую схему:

• Обращайте внимание и на то, из какого материала выполнен корпус электророзетки. Не рекомендуется покупать розетку с основанием из пластика – данный материал не устойчив к высокой степени нагревания. Наилучший вариант – керамическая розетка или изделие из противоударного пластика.

• Заземление. Выбор зависит от наличия или отсутствия в проводке квартиры заземляющего проводника. У розетки с заземлением есть 2 дополнительных контакта. Обратите внимание на электросеть в вашем помещении – если провод заземляющий, то тогда и розетка должна иметь эти дополнительные контакты.

Сила тока, напряжение, частота сети – показатели, которые играют важную роль при выборе розетки. Рекомендуется обратиться к специалисту, который грамотно выполнит расчёт номинальных значений.

Вид розеток. Они могут быть с крышкой, со шторкой, с выключателем, с выталкиванием вилки. Делая выбор, ориентируйтесь на место эксплуатации изделия. Например, если розетка нужна для детской комнаты, то лучше всего подойдёт устройство со специальной шторкой, которая будет обеспечивать защиту от контакта ребёнка с током. А розетка с крышкой – идеальный вариант в местах, где много влаги или пыли.

Форма накладных розеток. Различают круглые, квадратные, угловые изделия.

И, конечно, важный фактор при выборе устройств такого типа – это фирма-производитель. Старайтесь приобретать продукцию известных брендов, которые давно зарекомендовали себя в сфере электроприборов: помните, что от вашего выбора зависит безопасность вас и вашей семьи.

Несмотря на то, что выключатели и розетки накладного типа имеют более простой монтаж, не стоит забывать об осторожном отношении при работе с электроприборами. Если у вас нет навыков в электромонтажных работах, а проводка в помещении, где нужно заменить розетку или выключатель, достаточно старая, мы рекомендуем доверить монтажные работы экспертам.

Накладные розетки и выключатели: правила безопасного монтажа и подключения

Ключевые правила для правильного подключения розеток

Выполняя подключение розеток, нужно следовать общим правилам вне зависимости от выбранного способа монтажа. Базовые рекомендации:

• Независимо от вида электропроводки в доме, следует устанавливать только стандартные розетки – в нашей стране такими являются 6-амперные, имеющие круглые гнезда;
• Обычно монтаж новой розетки осуществляется на расстоянии 20-90 см от пола, но можно выполнять на любую высоту под определенную мебель и требования проекта;
• До начала подключения розетки, необходимо из нужной цепи вынуть предохранитель или выключить питание электроэнергии, нужно удостовериться, что напряжения в сети нет, используя гарантированно исправный прибор вроде индикатора напряжения или вольтметра;
• Над плитой и раковиной установка розетки не выполняется;
• Газовая плита к розетке должна быть не ближе 50 см;
• Под силовую линию до 8 точек необходим медный кабель, имеющий сечение 2.5 мм2;
• Назначение проводов следует определять по цвету: фаза – коричневый либо черный, земля имеет желто-зеленый цвет и ноль – голубой.

Перед установкой розетки, следует продолбить штробу между распределительной и монтажной коробкой. Просверлить отверстие для распредкоробки и вмонтировать ее туда.

Наиболее простым способом просверлить отверстие в стену является использование дрели или перфоратора с круглой насадкой с победитовыми наконечниками, ее еще называют коронкой. Установить в отверстие монтажную коробку и зафиксировать ее с помощью алебастра.

После чего для проводов нужно выполнить следующие действия:

1. Провести провода из распределительной в монтажную коробку;
2. Закрепить провода алебастром на стену в штробе;
3. Отрезать излишек проводов, чтобы осталось около 10 см для удобства выполнения подключения;
4. С конца каждого из проводов убирается по 10 мм изоляции;
5. Выкрутить винты и снять декоративную крышку с розетки;
6. Провести ревизию розетки;
7. Клеммы соединить с проводами из монтажной коробки;
8. В коробку монтируется розетка и закрепляется с помощью саморезов или распорных пластин.

В случае монтажа открытой проводки и выключателей под открытую проводку следует проводить крепление проводов на фарфоровых изоляторах. Для ввода провода в розетку открытого типа есть специальное отверстие под открытый монтаж. В пластмассовых крышках розеток эту функцию выполняют тонкие перепонки (подпрессовки). Нужно выломать такую подпрессовку с той стороны, с которой будет проводится провод. После всего можно поставить крышку розетки. Так же не надо забыть поставить по такую розетку подрозетник. Раньше они делались из дерева

Теперь же эту функцию выполняют пласмасовые подрозетники.
Монтаж розеток и выключателей выполняется разных видов и важно понимать, какая конструкция будет наиболее оптимальной для определенного случая

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

• Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
• Выбор кабелей зависит от способа укладки.
• При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
• Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

• снятие крышки с розетки, установка в коробку;
• закрепление при помощи винтов;
• соединение проводов;
• установка декоративной накладки.

Затем подается электричество.

Конструктивные разновидности

Условия, в которых розетки используются, бывают разными. По этой причине конструкция наружных розеток делается наиболее целесообразной для конкретных условий. Поэтому можно систематизировать эти изделия электрической фурнитуры по таким критериям:

1. Материал клеммной основной части. Используется либо керамика, либо пластик. Для присоединения мощных электроприборов предпочтительнее керамическая основа. Она вообще не подвержена воздействию повышенных температур. Но ее недостаток — хрупкость. Поэтому при инсталляции керамических изделий надо избегать усилий, которые могут вызвать растрескивание керамики.
2. Количество пар клемм для присоединения штепселей. Минимальное, как очевидно, — это одноштепсельная розетка. Но блоки с числом присоединений более четырех используются редко, более популярны одинарные, двойные и тройные внешние розетки.

Варианты конструкции блока из четырех наружных розеток
Варианты конструкции блока из четырех наружных розеток

С улучшенной защитой от влаги, а также брызг в соответствии со стандартом IP44 или IP55. Штепсельные отверстия защищены откидывающейся крышкой.

Наружные розетки с усиленной защитой от влаги
Наружные розетки с усиленной защитой от влаги

Наличие/отсутствие отдельной клеммы для заземления. Ее конструкция зависит от соответствия модели розетки тому или иному стандарту, который в разных странах может отличаться. Хотя розетки, которые используются в нашей стране, могут быть как с заземляющей клеммой, так и без нее, подключение с заземлением существенно безопаснее. Особенно если вероятность прикосновения к корпусу велика и влажность среды выше нормы. Например, при пользовании стиральной машиной, утюгом и т. п.

Разновидности типов розеток и заземляющих клемм

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Подготовка к монтажу, правильное проектирование

Установка и переустановка начинается с составления подробного плана. В нём отражается точное место каждого прибора, размеры и количество. При разработке проекта следует учитывать расположение линий энергоснабжения и распределительных коробок. Выбрать правильную высоту от уровня пола. Чем подробнее план и чем лучше он привязан к «местности», тем меньше затрат понадобится на его реализацию. Практика показала, что грамотно продуманный проект экономит до 20% средств и до 30% времени.

Видео: розетки на кухне

Для того чтобы проект в полной мере соответствовал реальной картине, на нём должны отражаться:

1. Дверные и оконные проёмы.
2. Местоположение мебели, бытовой техники и компьютерной сети.
3. Зоны повышенной опасности: водоснабжения и газопровода.

Очень важно правильно подобрать сечение токонесущих кабелей. Суммарная мощность потребителей не должна превышать пропускную способность проводника

Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах целесообразно устанавливать розетки с автоматическими запорными шторками. В санузлах — устройства с индексом IP 66 (показатель максимальной влагостойкости). Снаружи дома рекомендуется использовать розетки, снабжённые крышкой.

Устанавливаются розетки снабжённые дополнительными средствами защиты

Также следует придерживаться простых правил:

1. Расстояние между выключателями и системами инженерных коммуникаций — не менее 0,5 м.
2. Расстояние от кухонной мойки — не менее 0,8 м.
3. Промежуток между выключателем и наличником двери (окна) – от 0,1 м.
4. Для стационарных электроприборов (телевизор, стиральная и посудомоечная машина, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружного расположения

Наружная проводка имеет ряд неоспоримых преимуществ. Прежде всего — это доступность всей линии электропередачи и относительная простота установки. Для такого вида проводки не нужно штробить стены и устанавливать в каждой точке подрозетники. В случае переформатирования разводки, все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко собираются вновь. Использование кабель-каналов позволяет мобильно добавлять новые линии в случае необходимости.

Устройство наружной проводки при помощи кабель-каналов

Разводка кабелей в виде витой пары на изоляторах придаёт интерьеру оригинальность в стиле «ретро».

Прокладка кабелей в виде витой пары

Однако некоторые характеристики невыгодно отличают наружную проводку от скрытой. Это больший риск механического повреждения и контакта с токопроводящими (или горючими) поверхностями стен. Поэтому при монтаже предусмотрены дополнительные защитные мероприятия. Так, например, каждая точка должна быть оборудована подложкой из диэлектрического материала. А расстояние провода от стены не должно быть менее 10 мм. При выборе выключателей и розеток следует отдавать предпочтение тем приборам, которые изготовлены из качественного пластика и имеют толстостенный корпус.

Для скрытого расположения

При обустройстве скрытой проводки риски механических повреждений значительно ниже. Механизмы устанавливаются внутрь стены, кабеля «прячутся» в специально подготовленных каналах — штробах. Такая работа, конечно, более затратная и трудоёмкая, но это с лихвой окупается надёжностью и компактным внешним видом. Обязательное условие установки современного выключателя или розетки — подрозетник, который представляет собой пластиковую коробку округлой или прямоугольной формы.

Фиксация подрозетника на гипсовом растворе

Подрозетник крепится в толще стены при помощи цементного или гипсового раствора

При установке следует обращать внимание на правильную посадку коробки, края подрозетника не должны возвышаться над плоскостью стены. Чтобы во время монтажа раствор не попал во внутреннее пространство подрозетника, рекомендуется заклеивать отверстия скотчем

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Крепление корпуса

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально. Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках. Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
2. Два контакта — плюс и минус (заземление).
3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные

Однозубые конструкции быстрее расшатаются

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Установка розетки в стену

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Установка встроенной розетки

Установка встроенной розетки

Эти розетки монтируются в специально проделанные отверстия в стене и крепятся к подрозетнику. Используются для скрытой проводки.

Если планируется замена, то вначале следует демонтировать старую розетку.

Этап 1. Демонтаж

Шаг 1. Отключается электропитание (выкручиваются пробки на щитке или выключается автомат). В целях безопасности надеваются резиновые перчатки.

Шаг 2. Отверткой-индикатором проверяется отсутствие тока. Если такой отвертки нет, можно воспользоваться любым электрическим прибором – к примеру, чайником или ночным светильником.

Шаг 3. Откручивается верхняя панель старой розетки с гнездом, ослабляются крепежные лапки, вынимается рабочая часть, отсоединяются провода.

Шаг 4. При наличии подрозетника его тщательно чистят (если его нет, то ставится новый и фиксируется алебастром). Затем вытягиваются провода – так будет удобнее работать с ними.

Этап 2. Монтаж

По окончании демонтажных работ можно приступать к установке новой розетки.

Шаг 1. Извлеченные ранее провода обрезаются до нужной длины (примерно 15-20 см) и очищаются от изоляции на 1,5 см.

Шаг 2. Затем провода подсоединяются к рабочей поверхности нового прибора.

Шаг 3. Провода подгибаются, подрозетник вставляется в рабочую часть. Последняя крепится винтами или лапками – в зависимости от особенностей конструкции.

Шаг 4. Затем устанавливается декоративная рамка и прикручивается верхняя панель.

Шаг 5. Подается электричество и проверяется работоспособность новой розетки.

Выводы и полезное видео по теме

Определение провода фазы перед монтажом элекроустановочных изделий:

Процесс установки и подключения розетки открытой проводки:

Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост

И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения. Если опыта в электрике нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к специалистам
