строим септик
Купив участок стройку решил начать с устройства канализации, а именно септика.
Начитавшись строительных форумов как надо правильно делать септик, а не просто выгребную яму, как позволила погода начал стройку.
Долго изучение вопроса канализации привело к решению построить септик из ЖБИ колец.
Сначала было желание построить 3 колодца, 2 из них с бетонированным дном и один колодец фильтрующий, без дна.
Кольца планировалось использовать 1,5м в диаметре.
Однако при копке ям 3 колодца не помещались на том участке где я планировал и было принято решение оставить 2 колодца.
По нормам 1 человек в сутки использует 200л воды (по мне так величина завышенная или имеется в виду 4 взрослых, так как сейчас у нас в семье в месяц используется 12 кубов (2 взрослых, ребенок 12 и 4 лет), делим на 30 дней, получаем 0.4 куба в сутки на семью.
Объем колодца должен быть не менее 3 суточного использования воды. Значит в моем случае не менее 1,2 кубов. Но есть еще одно НО, грунт. У меня глина и как хорошо вода будет уходить не знаю. Плюс с нами может поселить еще и теща, а это уже не меньше 1,5 кубов колодец должен быть.
Если же брать по нормам то 0.2 куба в сутки на одного. Скажем нас 5, значит в сутки 1 куб, а трое суток 3 куба.
Одно кольцо в диаметре 1,5м с высотой 0,9м по объему чуть больше 1,5 куба. Значит колодец должен быть не менее 2-х колец. С учетом грунта ставим 3 кольца.
Итак, ямы выкопаны под 2 колодца. глубина ям 4 метра. Почему?
Ну подушка под кольца. В приемном колодце песочная, в фильтрующем гранитный щебень.
Дальше в приёмном колодце бетонное дно, 3 кольца по 1,5м в диаметре, крышка, кольцо 1 метр в диаметре (для обслуживания колодца), крышка на него и потом люк. Примерно 4 метра выходит.
Обсыпка вокруг колодца песком, чтобы уменьшить боковое давление на колодец при зимнем пучении грунта.
Теперь фильтрующий колодец.
Также 4 метра глубина. подушка из щебня. дальше 3 кольца, крышка, метровое кольцо, крышка на него. Выходим на 4 метра. Вокруг засыпаем щебнем. Для того чтобы увеличить площадь соприкосновения воды с грунтом. Делаю это опять таки из-за глины.
Два нижних кольца как минимум с помощью перфоратора дырявим по кругу, чтобы вода выходила не только через дно, но и по всей высоте колодца.
Итак ямы выкопаны.
завез кольца. Три 1,5м кольца и одно метровое обмазал мастикой.
Утром в воскресенье пришел трактор и манипулятор. Начали монтировать колодцы.
Сначала приемный колодец.
Засыпали песочную подушку и положили дно.

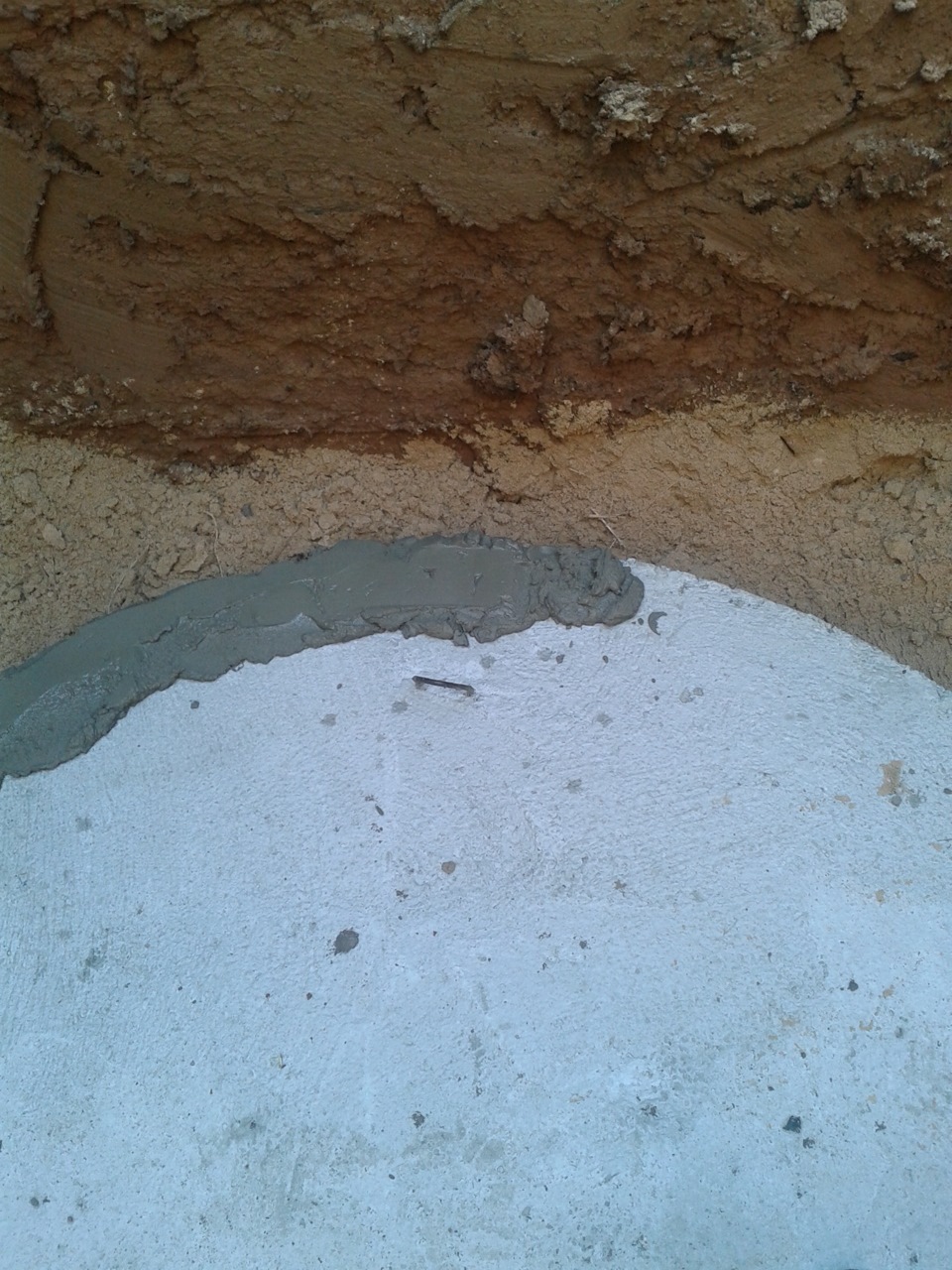

перед установкой 1 кольца по краю дна положили раствор
когда кольцо поставили изнутри стык промазал раствором
потом раствор на торец первого кольца уложил
на него второе кольцо, и по такой же схеме третье. Все стыки изнутри промазал раствором.
Потом и снаружи промазал
Конечно хотелось бы промазать мастикой швы снаружи, но мазать ее на сырой раствор дурость, а ждать когда высохнет и потом еще раз трактор гнать, это слишком не бюджетно.
Потом Крышку поставили, на нее метровое (сервисное) кольцо и на него крышку.
Первый колодец (приемный) готов.
Эх так же быстро и легко было его делать в реалии как писать тут.
Со вторым колодцем (фильтрующим) попроще.
Раствор уже не нужен, ведь герметичность тут не предусматривается.
Засыпали на дно ямы гранитный щебень. Разровняли. И начали ставить кольца.
С первым кольцом пришлось повозиться, чтобы по уровню его выставить.
Выровняли, а дальше быстренько поставили еще два, крышку, сервисное кольцо и на него крышку.
Манипулятор уехал. а трактор засыпал глиной сначала первый колодец, а потом сколько было щебня, высыпал его во второй.
И трактор уехал. А дальше я полез в фильтрующий колодец с перфоратором, делать дырки.
Спасибо другу за любезно предоставленный бензогенератор.
Короче надырявил я два нижних кольца и половину верхнего.
пробурил отверстия для переливной трубы, использовал канализационную трубу для наружнего применения SN4.
Внутри приемного колодца на переливную трубу одел тройник и метровую трубу направленную вниз. Это для того чтобы всякие твердые экскременты находящиеся на поверхности не переливались в фильтрующий колодец.
Пробурил отверстие в крышке фильтрующего колодца и вставил трубу отвечающую за вентиляцию.

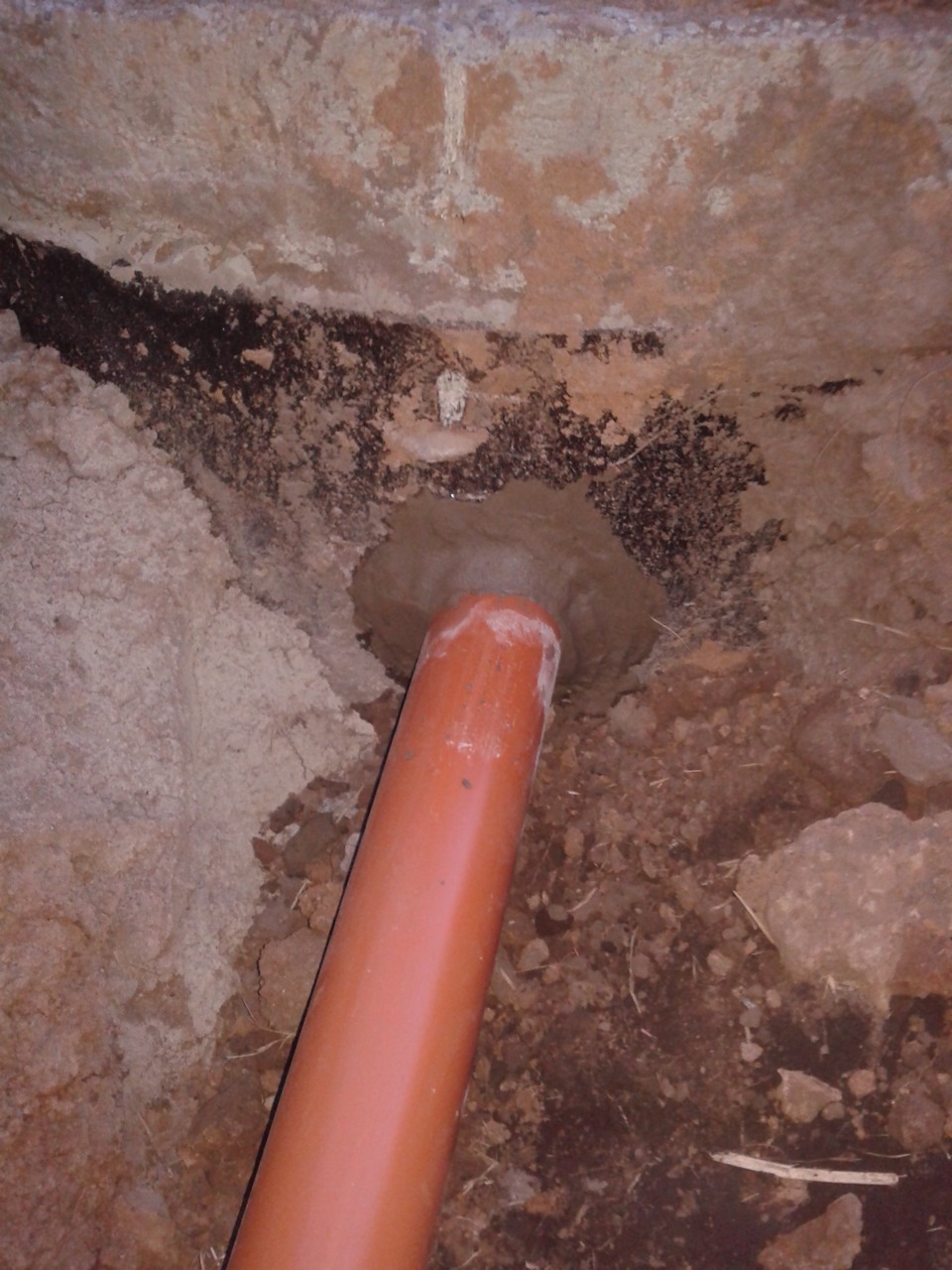

замазал места входа трубы в колодцы раствором
потом утеплил (так сказать перебздел)
Потом привезли щебень гранитный.
Засыпал его вокруг колодца
потом расстелил дорожный геотекстиль, чтобы грунт, которым буду засыпать колодец не проникал в щебень
далее сделал выравнивающую засыпку грунта, утрамбовал и разложив утеплитель засыпал фильтрующий колодец
Септик из бетонных колец: особенности конструкции, нюансы использования и установки
Современный загородный дом оборудован множеством технологических благ, недоступных еще даже пару десятилетий назад и для функционирования которых нужна вода. Кроме приготовления еды и мытья рук еще есть как минимум душ, стиральная машина, а может еще и посудомоечная машина. Для всех этих устройств нужно наладить не только подачу чистой воды, но еще и слив полученных стоков. Это значит, что привычный уровень удобств невозможно представить без современного устройства для очистки бытовых сточных вод. Когда невозможно подключить дом к центральному коллектору, септик из ж/б колец может стать одним из немногих способов, что позволяют грамотно переработать отходы и предотвратить загрязнение грунта.
Как устроен септик
Для небольшого частного дома устройство септика из бетонных колец проводится по классической схеме, включающей два резервуара. Если предполагается значительный объем стоков, устанавливают три резервуара (колодца), различные по устройству и функциональному назначению. Первые два колодца делаются герметичными, в третьем обустраивается фильтр из щебня, через который вода уходит в почву.
Назначение и устройство камер
- Первый колодец-септик служит для приема и отстаивания сточных вод. Здесь, благодаря работе анаэробных бактерий, происходит выпадение осадка и частичная обработка стоков (Бактерии-анаэробы способны разложить сложную органику на простые вещества без доступа кислорода). Первично осветленная вода перетекает во вторую секцию. Объем камеры должен равняться половине всего запланированного объема системы; ее основание бетонируется.
- Во втором колодце (дренажном) с герметичными стенами и дном происходит дополнительная фильтрация. Здесь могут устанавливаться дополнительные фильтры, изготовленные из гравия.
- В третьем колодце происходит окончательная фильтрация. Дно здесь не бетонируется; засыпается песчано-щебеночная (или песчаная) смесь для окончательной фильтрации.
Преимущества и недостатки септика из бетонных колец
Благодаря особенностям использования, конструкции и монтажа, такая система является оптимальным решением во многих случаях.
Рассмотрим все плюсы и минусы септиков из бетонных колец:
К ее преимуществам относятся:
- простая технология монтажа и использования. Не надо подводить электрическое питание, устраивать дополнительный дренаж, устанавливать насос;
- надежная автономная конструкция с высокой механической прочностью;
- полная свобода при выборе габаритов сооружения;
- длительный срок эксплуатации;
- большой полезный объем и простое обслуживание;
- устойчивость к агрессивной среде сточных вод;
- вес колец – гарантия того, что грунтовые воды не вытеснят септик из почвы;
- доступные материалы и разумная цена строительства септика.
Видео описание
Дополнительно септик можно улучшить – пример на видео:
Недостатки септиков из бетона:
- Вес строительного материала. При установке трудно обойтись без строительной техники.
- Необходимость качественной герметизации швов между кольцами и стыков с трубами.
- Гигроскопичность бетона, не позволяющая использовать метод на обводненных участках.
- Необходимость регулярной очистки емкостей и откачки стоков.
Делаем правильные расчеты: емкость и конструкция
На этапе проектирования создается схема септика из бетонных колец, затем определяется объем будущего устройства:
Число камер
Число камер зависит от количества людей, пользующихся канализацией. Если семья активно пользуется душем, ванной и бытовой техникой, слив в канализацию будет значительным. Стокам потребуется тщательная очистка, для чего и понадобится септик из трех колодцев, два из которых будут камерами-отстойниками.
Емкость
Чтобы определить объем сточных вод, поступающих в септик от кухни, бани и санузла, нужно вычислить суточный расход воды. Зная, что дневная норма бытового потребления воды одним проживающим приравнена к 200 литрам, несложно подсчитать, что семья из 4 человек будет заполнять септик со скоростью 800 литров в сутки.
Качество работы септика повышается, если сточные воды задерживаются в камерах достаточно долго. Увеличив объем, можно улучшить качество стоков и обезопасить систему от засорения трудноразлагаемым жиром.
По строительным нормам, установка должна вмещать стоки, которые образуются за три дня (расход за сутки необходимо умножить на 3). Данное число и определяет объем септика и количество камер:
- однокамерный септик устанавливается, если суточные стоки не превышают 1 кубометра;
- двухкамерный – до 5 кубометров;
- трехкамерный – 8 и более кубометров.
В септике с двумя камерами первый отстойник занимает объем 2/3 всего септика, в трехкамерном – половину.
На что обратить внимание перед началом работ
Если в данной местности высокий водоносный слой:
- Проводится тщательная герметизация швов септика, иначе он будет постоянно подпитываться грунтовыми водами и переполняться. Возникнут дополнительные траты на вызов ассенизационной машины.
- Устройство фильтрационного колодца теряет смысл; для доочистки и отвода воды из септика необходим другой вариант.
Видео описание
Про септики на высоких грунтовых водах на видео:
Увеличение прочности конструкции:
- Чтобы защитить постройку от возможных подвижек грунта и сдвигания колец, их дополнительно скрепляют металлическими стяжками.
- Чтобы уменьшить просадку септика и улучшить его термоизоляцию и дренаж, при установке вокруг устраивают подушку из песка, щебня или гравия.
Во сколько обойдутся кольца
Бетонные кольца подбирают, основываясь на расчетах объема септика. Размеры бетонных колец для септика указаны на маркировке. Они характеризуются высотой, диаметром и толщиной стенок конструкции, а также типом изделия:
- КС – кольцо стеновое, подходит для возведения стен;
- ПП – плиты для перекрытий;
- ПД – плиты дорожные, устанавливаются на дне котлована.
На стоимость бетонных колец влияет их размер и место производства. Для канализации подходят ж/б кольца низкой поверхностной проницаемости, стойкие к агрессивной среде.
Высота может составлять 290, 590, 800, 900 мм. Типовое изделие высотой 900 мм может иметь диаметр 700, 800, 1000, 1500 и 2000 мм. Средняя цена на него варьируется от 1200 до1800 рублей. Кольца с другими параметрами могут стоить от 680-1050 до 1500-2400 руб.
Следует помнить, что у некоторых колец в маркировке указывается внутренний (полезный) диаметр, у других – внешний, что важно для подбора крышек. Средняя стоимость ж/б крышки или полимерного люка колеблется от 1700 до 2000 руб.
При составлении сметы на септик из бетонных колец цена складывается с учетом дополнительных материалов: труб, цемента, герметика, а также стоимости работ (копки, установки колец). Окончательная средняя цена септика «под ключ» находится в промежутке от 38 000 до 69 000 руб.
Какие материалы понадобятся еще
Кроме необходимого количества ж/б колодезных колец и плит с отверстием для люка нужны дополнительные материалы:
- песок, гравий, цемент, щебень для «подушки»;
- цемент, жидкое стекло для герметизации швов между кольцами;
- герметичные (полимерные) люки;
- лопаты, перфоратор;
- трубы и арматура.
Этапы строительства
Монтаж проводится в следующем порядке:
- Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
- Выкапывается яма.
- Устанавливаются кольца, подводятся трубы.
- Проводятся работы по герметизации и гидроизоляции.
- Устанавливаются перекрытия.
- Проводится обратная засыпка.
Видео описание
Порядок работ и устройство септика из бетонных колец на видео:
Как выбрать оптимальное место для септика
Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).
Расстояние до ближайшего источника питьевой воды (колодец, скважина) – минимум 30 (а по возможности больше) метров.
Подготовка котлована
Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.
Монтаж колец и канализационных труб
Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).
В кольцах пробиваются отверстия и подводятся пластиковые переливные трубы. Они имеют изогнутую форму и работают по принципу гидрозатвора.
Герметизация и гидроизоляция
Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.
В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.
Монтаж люка и засыпка
Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).
Как происходит запуск септика в работу
Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:
- Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
- Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).
Какие правила нужно соблюдать при обслуживании септика
Существуют простые правила, поддерживающие качественную работу системы.
- Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
- Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
- Меры безопасности:
- Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
- Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).
Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.
sergeysidorof
О бетонных кольцах. Конструкционно бетонный септик чаще всего состоит из бетонных колец диаметром 1м или 1,5м. При этом эти размеры могут варьироваться в зависимости от производителя ЖБИ и его честности (диаметр метрового кольца начинается от 0,8 м и высота от 0,75), часто кольца "забывают" армировать.
При проживании в доме семьи из четырех-трех человек вполне достаточно одного колодца, состоящего из трех-четырех бетонных колец. Для монтажа кольца септика в заранее отрытый котлован необходимо специальное подъемное устройство или кран.
При монтаже бетонного септика необходимо обустроить вокруг колец подушку из песка, щебня или гравия. Такая подсыпка обеспечит минимальную просадку септика, а также придаст септику надежную термоизоляцию и будет способствовать более быстрому дренажу и рассасыванию стоков.
Преимущества и недостатки бетонных септиков
Главным из преимуществ септика из бетонных колец является тот факт, что вы определяете габариты колодца сами, исходя из собственных соображений. При желании построить септик на больший объём просто монтируется дополнительное кольцо или дополнительный колодец. Таким образом особенности конструкции бетонного канализационного колодца предоставляет полную свободу действий при подборе габаритов септика.
Но он также обладает некоторыми неприятными свойствами и минусами:
1) тяжёлый монтаж и трудо- и ресурсоёмкая герметизаци швов септика при монтаже в грунты с высоким водоносным слоем. Негерметичность септика из бетонных колец способствует постоянному переполнению и является главной причиной частых вызовов ассенизационной машин-илососов. Это обязательно важно учесть при монтаже системы канализации на территориях с высоким уровнем грунтовых вод. При монтаже бетонного септика очень вероятна ситуация, когда к объёму стоков из дома добавляется грунтовая вода и по факту слитые из дома 500 литров приводят к вызову ассенизационной машины на 5 кубов.
2) септик, выполненный из бетона имеет микротрещины и поры. Попадании в них грунтовой воды и промерзании в зимний период приводят к расширению воды с увеличением объёма, что будет способствовать выпиранию бетонных колец из земли.
При неуверенности в герметичности швов септика необходимо откачивать его при наступлении устойчивых отрицательных температур вне зависимости от визуального уровня стоков в колодце.
Правильный бетонный септик
Рассмотрим вариант при низких грунтовых водах и при хорошей проницаемости грунта. Рано или поздно такой септик всё равно заилится. Поэтому септик из бетонных колец необходимо периодически откачивать при его наполнении, для чего при монтаже септика обязательно надо прикинуть среднюю скорость его заполнения. И чтобы, как это часто бывает, не вызывать илосос для опустошения септика каждую неделю, необходимо разделить канализационные нечистоты от стоков серой водопроводной системы (ПАВ и жир). В септик тогда будут поступать только фекальные стоки, и он не будет переполняться грязной мыльной водой.
Не менее важным моментом, необходимым при монтаже септика, является его расположение относительно вашего дома. При строительстве на этом вопросе не акцентируется внимание, но при эксплуатации, когда подъезжает илосос для откачки вашего септика, то лучше, чтобы этот процесс производился на максимальном удалении от вашего дома рядом с границей участка возле забора со стороны дороги не только из гигиенических соображений, но и в силу того, что стоимость разового выезда илососа зачастую зависит и от длины шланга ассенизационной машины.
Если вода в септике не уходит
Рассмотрим вариант, что канализационная система перестанет впитывать осветлённую воду, она перестанет уходит и септик переполнится. В таком случае можно дождаться времени года с низкими грунтовыми водами (август или февраль) и сделать следующее:
1) необходимо полностью выкачать рассасывающие колодцы и зачистить вручную дно от ила. Если на дне колодца находится щебень, то несколько раз промываем большим количеством воды и выкачиваем её.
2) если рассасывание происходит в дренажном поле (щебень, геоткань, перфорированные трубы и прочее), то также необходимо пролить большим количеством воды, либо обновить поле с промыванием или заменой щебня, либо сделать отвод из септика-колодца принудительно насосом (в этом случае осветлённая вода может характерно пахнуть).
Так или иначе все действия по самостоятельному устройству системы канализации дадут гарантию полной автономности вашего жилища, а бетонный септик, не смотря на все локальные минусы и возможную временность решения проблемы туалета – является одним из самых надёжных классических вариантов канализации загородного дома. Основная задача в подборе бетонного септика правильно рассчитать его объём.
Вместо итога
Будем честны с вами — бетонный септик мы бы рекомендовали устанавливать только в местах, где позволяет грунт, и только при условии некруглогодичного проживания. Оптимальный вариант — дача на возвышенности рядом с песчаным карьером.
В написании статьи использовались полезные материалы про уже существующие системы канализации, предоставленные просторами интернета и сарафанным радио.
Вставка в бетонный септик
Проблема организации утилизации бытовых стоков встает практически перед каждым владельцем загородного дома. И если в непосредственной близости нет канализационного коллектора, к которому можно подключиться, приходится продумывать возможность создания автономной системы сбора и очистки стоков – септика.
Вставка в бетонный септик
Септик, как правило, представляет собой совокупность нескольких камер, проходя последовательно через которые бытовые стоки получают необходимую очистку до степени получения воды, которую можно сливать на подземные дренажные поля для окончательной фильтрации и поглощения грунтом, или даже использовать в технических или мелиоративных целях. Строят септики из различных материалов, но к числу наиболее популярных можно отнеси бетонные кольца. Правда, с ними немало хлопот по обеспечению полной герметичности камер. Одно из современных удобных и надежных решений подобной проблемы – это полимерная вставка в бетонный септик.
Немного о конструкции септика и о том, почему его камеры должны быть герметичными
Для чего нужен септик, как он устроен?
Итак, что же собой представляет система очистки бытовых канализационных стоков, которую принято называть септиком.
Это – расположенная в грунте совокупность нескольких камер (от одной и более), в которых происходит сбор, накопление и различные этапы очистки канализационных стоков. Варианты этих подземных емкостей могут быть разными, но в нашей публикации речь идет о бетонных кольцах. К этому способу прибегают чаще всего.
- Самый простой вариант – это герметичная выгребная яма. Такой вариант даже, наверное, и не заслуживает названия септика. Просто канализационные стоки собирается в полностью изолированном от грунта объеме, и по мере заполнения камеры – откачиваются ассенизационной машиной.
Вариант может считаться относительно приемлемым для небольшого загородного дома дачного типа, то есть в котором хозяева не живут постоянно, но регулярно наезжает на праздники или выходные, на время отпуска. Но если в доме, как говорится, созданы все удобства, то все равно машину вызывать придется довольно часто.
- Говорить действительно о септике, как о системе очистки, можно начиная с двухкамерных конструкций и больше. И все равно первая камера должна быть полностью изолирована от соседствующего с ней грунта.
В этой емкости происходит, во-первых, обычное оседание на дно твёрдых нерастворимых фракций. Помимо этого, в первых камерах, как правило, активно работают аэробные и анаэробные бактерии, перерабатывающие органику на тонкие нерастворимые взвеси, оседающие на дно камеры в виде ила, воду и углекислый газ.
Из первой камеры по вмонтированной трубе перелива отстоянная и получившая первичную очистку жидкость перетекает во вторую камеру. Большая часть твердых включений при этом уже осталась в первой камере.
Простейший двухкамерный септик – подойдёт для не сильно загрязняемых бытовых стоков и при глубоком залегании подземных водоносных слоев.
При небольших объемах очистки и при глубоком залегании грунтовых вод иногда этим и ограничиваются. Во второй камере организуют донный фильтр из песка, щебенки или гравия, через который вода впитывается в грунт.
Более качественная очистка обеспечивается в трехкамерных системах. Вторая камера здесь также изолирована от грунта, и в ней «орудуют» анаэробные бактерии, то есть те, которым для жизнедеятельности не требуется притока кислорода. Эти микроорганизмы способны перерабатывать сложные органические соединения в совершенно безвредные компоненты. Естественно, здесь тоже происходит оседание твердых нерастворимых фракций на дно, но объёмы образующегося ила – уже несравнимо меньше.
Из этой камеры уже делается перелив в третью, в которой или организуется только донная фильтрация, или же предусматривается сброс воды на дренажные туннели (фильтрационные поля).
Трехкамерный септик – первые две камеры изолированы от грунта, и только через третью осуществляется инфильтрация очищенный воды.
Кстати, и три камеры – не предел. Иногда имеется еще и четвертая, в которой вода уже до такой степени очищена, что может просто накапливаться для технических нужд или для полива участка. Но это – редкость, обычно все ограничивается тремя камерами.
Почему стенки септика должны быть водонепроницаемыми?
Как видно из схем, первая камера всегда, в любом варианте – полностью изолирована от грунта. И вторая тоже – если септик трехкамерный. Почему?
Все очень просто и понятно. В первичной камере всегда – запредельная концентрация загрязнений. Даже простое просачивание воды в грунт, не говоря уже о массовой протечке, способно резко нарушить экологическую атмосферу вокруг емкости, стать причиной очагов распространения болезнетворных бактерий. Вся эта «зараза» может распространяться дальше с водой, выпавшей осадками и впитавшейся в почву, а еще хуже, когда загрязнения достигают близко расположенных к поверхности водоносных горизонтов. Тогда уже и вовсе трудно предсказать, где и как этот негатив проявится. Например, будет ли пригодна к употреблению вода из расположенных неподалеку колодцев? Будут ли нормально расти культурные растения в зоне попадания неочищенных стоков в грунт?
Проникновение поверхностных водоносных слоев в камеру септика может превратиться в немалую проблему…
Это была проблема, так сказать, с одной стороны. Но она имеет и прямо противоположную направленность.
Дело в том, что в верхних слоях грунта нередко образуются довольно стабильные слои воды: их так и называют – верховодкой. Для употребления такая вода непригодна, так как не прошла должной грунтовой очистки, а верхние слои земли всегда перенасыщены и разлагающейся органикой, и различными химическими соединениями – последствия выбросов предприятий, автомобильных выхлопов, разлитых на землю ГСМ или иных жидкостей, сельскохозяйственных химикатов и т.п.
В чем же беда, если эта верховодка начнет проникать в камеры септика? Ну, прежде всего, это быстрое заполнение камер, то есть септик потеряет в своем рабочем объеме. Мало того, она обязательно будет нести за собой частицы грунта, то есть ассенизационную откачку первичных камер придется делать чаще.
Следует правильно понимать, что если вода «пробила дорожку» через стенки септика, то он становится чрезвычайно зависимым от погодных условий. Имеется в виду, что при очень сильном ливне, при активном таянии снега, при затянувшихся дождях нельзя исключить переполнения со всеми в буквальном смысле слова вытекающими и крайне неароматными последствиями. И, естественно, с довольно длительным выходом всей системы канализации из строя.
Кстати, эти проблемы касаются не только камер септиков, а вообще всех колодцев (водоносных, накопительных, смотровых, перепадных и т.п.), собранных их бетонных колец. То есть и систем водообеспечения, и любой из систем канализации (бытовой, ливневой).
Стенки таких колодцев должны однозначно быть водонепроницаемыми! Дно может оборудоваться по-разному – в зависимости от типа камеры или колодца, но для стенок исключений делаться не должно!
Как может достигаться герметичность стенок колодца из бетонных колец?
Безусловно, при монтаже колодца (камеры септика) из бетонных колец всегда проводятся гидроизоляционные работы, обеспечивается максимально возможная герметизация стыков и отверстий, в которые пропущены трубы. А для подобного использования допускается применять детали только из бетона с показателями влагонепроницамеости не ниже W8, иначе затея изначально будет обречена на неудачу.
Тем не менее, сама специфика этих строительных деталей способствует тому, что спустя некоторое время (часто это начинается примерно через 10÷12 лет) появляются признаки подтекания воды.
- При монтаже колец сложно полностью исключить появление трещин или сколов – просто ввиду их немалой тяжести и громоздкости. Чтобы кольцо встало идеально на нижележащее, приходится иногда предпринимать несколько попыток.
- Понятно, что швы между кольцами (кольцом и днищем) тщательно герметизируются. Однако, конструкция получается все равно весьма уязвимой к подвижкам грунта. То есть даже силы морозного вспучивания могут вызвать небольшие взаимные смещения деталей. Что уже говорить о пусть даже небольших сейсмических толчках – во многих регионах страны они не являются редкостью. А любой сдвиг может спровоцировать нарушение целостности шовной заделки, то есть стать предпосылкой для протекания.
- Бетон – это очень неоднородная пористая структура, и, надо сказать – недостаточно устойчивая ко многим химических реагентам. А стоки, даже просто бытового типа, могут быть весьма агрессивными в этом отношении. То есть сложно полностью предотвратить эрозионные процессы, которые могут быть еще и усилены температурным воздействием (на глубинах выше уровня промерзания грунта).
- Высокий уровень грунтовых вод, свойственный многим регионам России, тоже вносит свой негативный вклад в сокращение долговечности бетонного септика – эрозия начинает его «поджирать» и с наружной стороны.
Что бы ни служило причиной, аварийные камеры септика или колодца нуждаются в ремонте. Это может решаться двумя путями:
— Созданием нового сплошного гидроизоляционного слоя на внешней поверхности бетонного колодца. Именно снаружи, так как на внутреннюю поверхность стенок действует агрессивный химический состав стоков, и такая гидроизоляция долго не проживет.
— Установкой полимерного вкладыша внутрь пустого колодца (камеры).
В данной публикации не ставится целью – показать, как восстанавливается внешняя гидроизоляция на колодце из колец. Просто вкратце, чтобы «поймать общее впечатление» — это задачка не из легких…
- Чтобы провести внешнюю гидроизоляцию, понятно, камеру септика (колодец) предстоит выкопать практически на всю глубину. Причем, вручную, чтобы случайно не сдвинуть кольца. Снаружи должно быть место для работника – то есть ширина траншеи должна составлять как минимум метр, если не больше.
- Естественно, просто в целях безопасности камера до этого должна быть полностью выкачана ассенизационной машиной.
- Вся внешняя поверхность стенок тщательно очищается от грязи, присохшей земли, и т.п.
- Швы между кольцами разделываются – убирается старый раствор на глубину не менее 50÷70 мм.
- После такой разделки, прочистки и просушки, швы заделываются или глиняным раствором (если не предполагается сплошной гидроизоляции стенок), или составом на базе цемента, песка и силикатного клея (жидкого стекла). Другой вариант – цемент, замешенный на клее ПВА, а после высыхания таких швов их сверху покрывают еще несколькими слоями жидкого стекла.
- После просыхания обмазки всю внешнюю поверхность стен рекомендуется в сплошную покрыть слоем мастики на гудронной или резинобитумной основе. После этого оптимальным решением станет покрытие в два слоя рулонным гидроизоляционным материалом, наплавлением или на мастику.
Ну а потом, по готовности, производится обратная засыпка, которую лучше делать не чистым грунтом, а смесью щебня и песка. Впрочем, на песчаных участках можно обойтись для засыпки и выбранным грунтом.
Всё это раскалывалось для того, чтобы показать сложность и масштабность процесса реставрации гидроизоляционных свойств колодца или камеры септика из бетонных колец. И это еще – очень вскользь, а на деле получается значительно труднее. Согласитесь, перспектива, с учетом объемов земляных работ – не очень привлекательная.
Задача восстановления септика может быть решена гораздо проще – установкой полимерного вкладыша.
Полимерные вставки в камеры и колодцы из бетонных колец
В чем явные преимущества полимерных вставок в бетонный септик?
Итак, напрашивается вполне очевидный, и в то же время – радикальный и надежный метод достичь полной герметизации камеры серпика или стенок колодца. А конкретно – установить внутри подходящий по размерам вкладыш из легкого, прочного, не боящегося присущей стокам или грунту «химии». Такой, что станет сам по себе служить герметичной емкостью, сразу закроет дорогу воде и снаружи и изнутри, то есть разом решит все перечисленные выше проблемы.
Вот оно – оптимальное решение: полностью готовая герметичная полимерная емкость нужного диаметра и высоты. Многие вставки идут сразу даже с горловиной и крышкой. На иллюстрации – полиэтиленовые вкладыши для колодцев из колец 1000 мм.
Действительно, многие фирмы наладили выпуск подобных вставок, идеально подходящих к стандартным диаметрам железобетонных колец – 1000, 1500 и 2000 мм. Понятно, что вкладыши «съедают» определенный объем камеры, так как их диаметр несколько меньше – порядка 900, 1400 и 1900 мм. Но зато по длине они могут выпускаться вплоть до 5 метров, с уже готовым герметичным дном или просто в виде трубы без дна (в зависимости от предназначения камеры или колодца). Предоставляется возможность приобрести вкладыш требуемой высоты одной деталью, то есть с полностью монолитными стенками по всей высоте, не требующий дополнительной сборки.
Какие преимущества получает хозяин септика (колодца) решившийся на такой вариант строительства или «реанимации» системы автономной канализации?
- Долговечность. Если выполненная битумными и рулонными материалами герметизация септика из бетонных колец будет гарантировать «непромокаемость» камеры от силы десяток лет (а может быть и значительно меньше), то качественные вставки при правильно проведенном монтаже рассчитаны на полвека эксплуатации. Это – гарантируется производителем, а на деле, наверное, может быть и больше.
- Высочайшие показатели герметичности. Вкладыши изготавливаются из пластика толщиной в 6 ÷ 10 мм, то есть вряд ли стенку можно повредить (проколоть, пробить) случайным неосторожным воздействием. Все соединительные швы выполнены с контролем качества и по технологии диффузной сварки, то есть шва, по которому можно ожидать протечки, как такового и нет – получается практически монолитный переход.
- Вкладыш и железобетонные кольца создают изумительный «симбиоз». Кольца становятся высокопрочным «скелетом» камеры, предохраняющим ее от сдавливавшего воздействия. А так как высоких давлений в самом септике не предполагается, то трудно представить ситуацию, при которой нарушится целостность стенок.
- Полимеры, применяемые для изготовления вкладышей, показывают отменную инертность в химическому воздействию им другим негативным внешним влияниям. Так, полиэтилен не боится перепадов температур от критически низких (- 60 ℃) до + 70÷80 ℃. Ни того, ни другого в септике не может быть по определению. У полипропилена получше качества сопротивляемости к агрессивной химии, повыше прочность.
Оба пластика, правда, «недолюбливают» ультрафиолетовые лучи, но в условиях подземного расположения об этом глупо даже говорить. Как, равно, и про огнестойкость материала…
- Широкий выбор моделей позволяет выбрать такую, которая лучше всего подходит под конкретные условия эксплуатации — и размерами, и особенностями конструкции, и ценой.
- Монтаж таких вставок несложен, вполне может быть проведен собственными силами. Масса полимерных вкладышей относительно невелика, поэтому часто можно обойтись без специальной грузоподъёмной техники.
Помимо гладких цилиндров – вставок, оснащенных днищем и горловиной, могут использоваться в этой же роли и полимерные трубы большого диаметра, специально предназначенные для выполнения функций колодцев. Как правило, эти трубы имеют гофрированную структуру, так как им для прочности необходимы ребра жёсткости.
Вкладыши могут не иметь дна и горловины – выпускаться в виде гофрированных полимерных труб большого диаметра.
Такие колодцы могут использоваться не только в виде вкладышей в железобетонные кольца, но и самостоятельно, например, в роли смотровых, прочистных, перепадных колодцев системы канализации — бытовой, ливневой , дренажной.
Есть ли недостатки у такого подхода?
- Можно вспомнить, что легкость емкости не всегда идет на пользу. Имеется в виду, что при близком расположении грунтовых вод, в периоды затяжных дождей или массового таяния снегов неполная емкость начнет буквально всплывать на поверхность земли, если не будет жёстко закреплена к тяжелому грузу (это называется якорением).
- При всей простоте конструкции назвать стоимость полимерных вставок небольшой – язык не поворачивается. Впрочем, для кого как. Кроме того, если учесть, насколько упрощается весь цикл работ «реставрации» септика, и как надолго впоследствии можно будет забыть о характерных проблемах — вопрос стоимости может отпасть сам собой.
- Вставки, понятное дело, несколько снижают рабочий объем септиков. Важно продумать, чтобы это снижение не стало критичным, чтобы система не теряла своей работоспособности при большом разовом сбросе стоков (например, массовый наезд родственников и друзей, каждому из которых приспичило принять душ).
О рабочем объеме и размерах септика будет несколько подробнее сказано чуть ниже.
Так какова же стоимость подобной вставки?
Говорить о каком-то стабильном, ровном уровне цен сложно. Многое зависит от специфики конструкции, материала, размеров, от ценовой политики производителя, от расположения производственных мощностей, то есть от логистических особенностей поставки столь крупногабаритной продукции.
Просто для примера – несколько разновидностей с примерным уровнем цен.
- Вкладыши «Пластформ»
для колодцев из железобетонных колец. Герметичное дно, горловина с люком. Образцы показаны выше.
| Наименование модели | Размеры, мм (диаметр, высота) | Толщина стенки, мм | Стоимость полиэтиленового комплекта, руб. |
|---|---|---|---|
| Вставки в бетонные септики и кольца диаметром 1000 мм | |||
| PF 95/10 | 950×1000 | 6 | 12008 |
| PF 95/15 | 950×1500 | 6 | 17321 |
| PF 95/20 | 950×2000 | 6 | 21465 |
| PF 95/25 | 950×2500 | 6 | 25503 |
| PF 95/30 | 950×3000 | 6 | 30816 |
| PF 95/35 | 950×3500 | 6 | 34854 |
| PF 95/40 | 950×4000 | 6 | 38998 |
| Вставки в бетонные септики и кольца диаметром 1500 мм | |||
| PF 14/10 | 1450×1000 | 6 | 19977 |
| PF 14/15 | 1450×1500 | 6 | 27947 |
| PF 14/20 | 1450×2000 | 6 | 34004 |
| PF 14/25 | 1450×2500 | 6 | 40167 |
| PF 14/30 | 1450×3000 | 6 | 48136 |
| PF 14/35 | 1450×3500 | 6 | 54193 |
| PF 14/40 | 1450×4000 | 6 | 60356 |
| Вставки в бетонные септики и кольца диаметром 2000 мм | |||
| PF 19/15 | 1900×1000 | 8 | 38887 |
| PF 19/15 | 1900×1500 | 8 | 53015 |
| PF 19/20 | 1900×2000 | 8 | 63759 |
| PF 19/25 | 1900×2500 | 8 | 74645 |
| PF 19/30 | 1900×3000 | 8 | 88782 |
| PF 19/35 | 1900×3500 | 8 | 99668 |
| PF 19/40 | 1900×4000 | 8 | 110412 |
- Системы компании «ЭКОСИС» — пластиковые комплекты ROTOLINE для реставрации (санации) колодцев и септиков.
| Наименование модели | Высота, мм | Стоимость в рублях |
|---|---|---|
| Вставка в септик ROTOLINE-900 (коричневая) Модули полиэтиленовые для санации (реставрации) бетонного септика. Ø 890 мм. Модуль снабжен раструбным соединением для стыковки. | Н-2150 мм. | 15000 |
| Н-3150 мм | 24000 | |
| Н-4150 мм | 31000 | |
| Люк PARK PLASTIK д.780 мм к | — | 3000 |
- Вкладыши компании «Top – Polimer» — готовые к установке вставки, оснащенные и герметичным дном, и горловиной с люком.
| Высота вставки, мм | Цена в рублях | Стоимость фирменного монтажа |
|---|---|---|
| Вставки диаметром 900 мм | ||
| 1700 | 19950 руб. | 13000 руб. |
| 2000 | 22000 руб. | 13500 руб. |
| 2500 | 26900 руб. | 14250 руб. |
| 3000 | 29500 руб. | 15500 руб. |
| 3500 | 35400 руб. | 16600 руб. |
| 4000 | 41500 руб. | 17000 руб. |
| 4500 | 48850 руб. | 19500 руб. |
| 5000 | 55000 руб. | 21000 руб. |
| 5500 | 61800 руб. | 24500 руб. |
| 6000 | 68200 руб. | 25800 руб. |
| Вставки диаметром 1400 мм | ||
| 1700 | 41200 руб. | 15200 руб. |
| 2000 | 44000 руб. | 17000 руб. |
| 2500 | 50700 руб. | 18500 руб. |
| 3000 | 57200 руб. | 19500 руб. |
| 3500 | 65000 руб. | 21000 руб. |
| 4000 | 81000 руб. | по согласованию |
| 4500 | 92000 руб. | по согласованию |
| 5000 | 112000 руб. | по согласованию |
| 5500 | 121000 руб. | по согласованию |
| Вставки диаметром 1900 мм | ||
| 2000 | 9500 руб. | по согласованию |
| 2500 | 102000 руб. | по согласованию |
| 3000 | 110000 руб. | по согласованию |
| 3500 | 125000 руб. | по согласованию |
| 4000 | 135000 руб. | по согласованию |
Монтаж пластиковой вставки
Монтажные работы во многом будут зависеть от особенностей колодца, материала и конструкции вкладыша. Но в общих чертах их можно обрисовать следующим порядком:
- В первую очередь производится очистка камер септика. Для этого, безусловно, придется вызывать спецтехнику – ассенизаторскую машину. После откачки остатков нечистот стенки и дно камер промываются водой под сильным напором, после чего вновь производится откачка.
- С камеры снимается железобетонная крышка с люком.
- После основательного проветривания камеры проводится ревизия состояния ее дна и стенок. На дно часто бывает необходимо провести выравнивающую заливку бетона. Естественно, при этом должна учитываться высота приобретённого вкладыша и планируемое место расположения его горловины.
- Чтобы старые трубы перелива не мешали установки вкладыша, они временно демонтируются. Намечается расположение этих труб, если оно будет меняться. Соответственно, пробуриваются отверстия под новое положение труб в железобетонных стенках камеры.
- Сразу можно оговориться – пластиковые вкладыши вовсе не обязательно использовать только для «реставрации» септика. Хороший хозяин, имея такую возможность, изначально снабдить камеры полимерными вставками, делая свой септик «вечным». То есть последовательность работ может несколько меняться в зависимости от того, проводится ли ремонта старых очистных сооружений или строительство новых. Но в этом разобраться несложно.
- Производится установка вкладыша в колодец из колец. В зависимости от размера – вручную или с использованием грузоподъёмной техники.
- Проводится монтаж труб – входа из домашней сети канализации, и перелива в следующую камеру. Для этого в стенках вкладыша в нужном месте аккуратно вырезаются окошки для прохождения трубы. После ее установки сразу выполняется герметизация этого шва с помощью силиконового герметика. Возможны и иные технологии герметизации прохода, например, с плавлением полимерных стенок, то есть практически – диффузной сваркой. Производитель вкладышей обычно дает свои рекомендации по выбору оптимальной технологии.
- Следующим шагПосле установки вкладышей в колодец мастер занят соединением камер трубой переливаом, по готовности всех трубных коммуникаций, вкладыши максимально заполняются водой и закрываются крышками. Это для того, чтобы произвести заливку бетоном той полости, что осталась между железобетонной стенкой колодца и полимерной – вкладыша. Для бетонирования используется бетон с максимальной марочной прочностью М100 – больше не требуется. При приготовлении бетона следует применять щебенку (гравий) небольшой фракции, чтобы при заполнении он свободно проливался сверху донизу через довольно узкое пространство.
Такая мера окончательно защитит вставку от внешних повреждений, полностью стабилизирует ее положение, предохранит от всплытия, если возникнут способствующие этому обстоятельства.
- Иногда можно встретить рекомендации провести дополнительную анкеровку вкладыша арматурными прутами по верхнему обрезу бетонного кольца. Примером тому может служить вот такая схема , приглаживаемая производителем «Пласт-Форм».
По сути, после застывания бетонного заполнения и окончательного облагораживания горловины с крышкой, задачу можно считать выполненной. То есть – переводить септик в рабочее состояние.
К сожалению, не нашлось видео, напрямую рассказывающего о полимерной вставке в септик из железобетонных колец. Но предлагаемый видеосюжет все же даст определённое представление о монтаже подобного вкладыша.
Видео: Установка полимерной вставки в реставрируемый колодец
Во многих публикациях, посвященных полимерным вставкам в железобетонные септики, рассматриваются сборные колодцы из специальных полимер-песчаных колец. Но в этой статье подобные варианты рассматриваться не будут.
Сборные колодцы из полимер-песчаных колец.
Это, все же – совершенно самостоятельный тип изделий, который вполне может использоваться именно для создания канализационных и иных колодцев необходимой высоты и диаметра. Использовать подобные кольца лишь для вставки в старый железобетонный колодец – видится не самым рациональным решением.
Эти интересные современные комплекты обязательно будут рассмотрены, но в отдельной статье, посвященной разнообразным вариантам канализационных колодцев.
Какой высоты нужен вкладыш?
Понятное дело, что септик обязан справляться со своей задачей – своевременной очисткой поступающих в него бытовых стоков.
В соответствии с требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» септик должен проектироваться из расчета трёхкратного среднего суточного поступления стоков (при общем суточном объеме сбросов до 5 м³). Это требование справедливо при ежегодном обслуживании (откачке) первичных камер.
Естественно, происходит постоянное постепенно снижение объема из-за оседания нерастворимого осадка – ила. Кроме того, желательно иметь какой-то «технологический резерв» на случай возрастания потребления воды – постоянного, в связи с увеличением численности семьи, или временного, но резкого, например, приезд гостей. На эти все обстоятельства можно заложить еще примерно 30% к расчетному объему.
Подсчитать, какой же объем септика будет оптимальным для конкретных условий, поможет предлагаемый онлайн-калькулятор.
Калькулятор расчета объема септика
Теперь решаем вопрос – на сколько камер этот объем разбить.
На этот счет тоже есть рекомендации. При суточных объемах стоков до 1 м³ можно обходиться и одной камерой, до 10 м³ — предусматривать две камеры, свыше 10 м³ — три.
При этом на долю первой камеры-отстойника должно приходиться в двухкамерном септике – 75% его объёма, в трехкамерном – 50% с равномерным распределением оставшихся 50%.
Правда, если септик делается из желез бетонных колец, то есть именно наш вариант, то камеры рекомендуется делать одного объема.
Это, так сказать, сухие цифры. А если почитать мнения специалистов на этот счет, то там рекомендации несколько другие:
Никогда не останавливаться на одной камере, даже при небольших объемах стоков, до 1 м³. Качество очистки будет совсем не то…
Чем больше камер, тем чище вода на выходе, то есть тем меньше зарастают подземные дренажные туннели или перфорированные трубы полей орошения. Значит — и тем реже придется их чистить, а это тоже непростая задача с учетом объемов земляных работ. Как уже говорилось, трехкамерный септик способен довести воду до состояния, когда ее можно будет вторично использовать на нужды орошения или безбоязненно сливать.
Поэтому есть и такая рекомендация – вне зависимости от рассчитанного объёма строить по возможности трехкамерную систему. И при этом все же не «дробить» рассчитанный трехсуточный объем на три камеры – только на две, по указанному выше соотношению. А третья камера получается уже произвольного объема, например, равная второй. Или даже делается глубже, если это необходимо для достижения фильтрующих слоев грунта.
Возможен и такой вариант – две изолированные камеры равного объема и последняя, с дренирующим дном, увеличенная для достижения нужных слоев грунта.
Одним словом, есть над чем подумать — как распределить расчетный объем септика и какие сделать дополнения. Осталось лишь пересчитать, как этот объем выразится количестве колец (если септик строится изначально) и в высоте полимерной вставки (при строительстве нового или реконструкции старого септика), так как вставка всегда оказывается меньшне по диаметру стандартного железобетонного кольца.
В этом нам поможет следующий онлайн-калькулятор.
Калькулятор расчета высоты камеры септика
Обратите внимание – какой бы вариант расчета ни выбирался, результат будет показывать рабочую высоту камеры. Что имеется в виду?
Это значит, что сама по себе камера от днища до горловины может быть (и будет) больше. В расчет принимается только тот объём, который может быть заполнен водой (стоками). Для однокамерного септика это ограничивается высотой входящей в него канализационной трубы. Для камер с переливом – еще меньше, то есть до уровня этого самого перелива. Это обстоятельство следует иметь в виду, чтобы не допустить ошибки и не столкнуться впоследствии в неприятными «открытиями», что объема септика вдруг начинает недоставать.
Если выбирается расчет камеры со вставкой, то откроется дополнительное поле ввода данных, в котором надо указать внутренний диаметр этого вкладыша. Если в техдокументации на изделие таких данных нет (указан только внешний диаметр), то от внешнего следует отнять удвоенную толщину стенок вкладыша.
Кстати, расчет для камеры с вкладышем позволит сравнить, насколько выше (или, если хотите, глубже) она должна получиться в итоге по сравнению с резервуаром, выполненным просто из бетонных колец. Иногда такая разница заставляет задуматься, достаточно ли будет объема септика после проведения его реконструкции, и не придётся ли организовывать дополнительную камеру.
