Как сделать отопление частного дома или квартиры

Постепенное удорожание комплектующих и низкое качество работ, выполняемых монтажными бригадами, заставляет домовладельцев лично обустраивать обогрев загородных коттеджей. Но энтузиазм лучше подкрепить базовыми знаниями, иначе придется устранять ошибки, снова тратить деньги. Предлагаем рассмотреть каждый этап организации отопления частного дома — от проектирования и выбора оптимальной схемы до монтажа оборудования своими руками.

Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
2. Чисто электрической — конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
4. Комбинированный — печь на дровах + электрообогреватели любого типа.

Чтобы двигаться дальше, нужно решить, какой вид отопления лучше – выгоднее, эффективнее, удобнее. Мы однозначно рекомендуем выбрать водяную систему. Причины:

• для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2—3 котла;
• при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
• возможность организовать горячее водоснабжение (ГВС) — установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
• к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
• при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
• система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2—3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку — провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:

Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

• эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
• удобство при эксплуатации;
• как часто придется обслуживать агрегаты, расценки на вызов мастера;
• требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

Примечание. Результаты расчетов и цены даны по состоянию на 15.02.2018. Со временем данные теряют актуальность, но разница в стоимости 1 кВт сохраняется.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

1. Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
2. Сжигать уголь и дрова — самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
3. Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
4. Проверенный вариант – совмещение 2—3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

Какое топливо лучше использовать в конкретных условиях, подробно рассказывается в отдельном материале. Также рекомендуем посмотреть видео и выслушать полезные советы эксперта:

Схемы систем водяного отопления

Переходим к следующему шагу – разработке проекта будущей системы, согласно которому будем закупать материалы, арматуру и теплосиловое оборудование. Задача – выбрать подходящий тип разводки, нанести трубы на планировку частного дома, расставить отопительные приборы.

Оговорка. Подразумевается, что под монтаж теплогенератора место уже выделено – помещение топочной, пристройка, кухня либо коридор. Требования нормативов к размещению котлов мы подробно изложили в другой публикации.

Для доставки нагретой воды к приборам и передачи теплоты воздуху комнат применяются следующие схемы:

• однотрубные – горизонтальная «ленинградка» либо стояковая система;
• двухтрубные – тупиковая, коллекторная, попутная кольцевая (иначе – петля Тихельмана);
• водяные контуры напольного обогрева — теплые полы (ТП).

Первые 2 вида разводок работают совместно с радиаторами или другими нагревательными приборами. Движение теплоносителя обеспечивается двумя способами:

1. Принудительно, с помощью электрического насоса, установленного на магистральном трубопроводе либо прямо в котле.
2. Естественная циркуляция воды по трубам (самотек) за счет разницы температуры и массы теплоносителя между подающей и обратной линией. Холодная жидкость тяжелее, поэтому стремится вытеснить горячую вверх.

В первом случае система не сообщается с атмосферой, работает с избыточным напором 0.6…3 Бар в зависимости от степени нагрева и первоначального давления в сети. Возникающий излишек расширяющейся воды воспринимает закрытый бак с резиновой мембраной внутри.

Самотечная схема контактирует с атмосферой через расширительный бачок, находящийся в высшей точке системы. Таким способом предотвращается завоздушивание — образовавшиеся в трубах и батареях пузырьки поднимаются и уходят в открытый бак. Эффективному отведению воздуха способствуют уклоны горизонтальных участков.

Рассмотрим отдельно каждый вариант и для наглядности приведем примеры типовых схем.

Однотрубные разводки – плюсы и минусы

Подача и возврат теплоносителя в данной системе организован по единственной закольцованной трубе. Соответственно, каждый радиатор подсоединяется к магистрали обеими подводками. В ленинградской схеме этот коллектор проложен горизонтально, стояковой – вертикально.

Слева изображено подключение радиатора к вертикальному стояку, справа — по ленинградской горизонтальной схеме

Негативные моменты однотрубного распределения теплоносителя:

• из-за подмеса охлажденной воды температура магистрали снижается на 1—2 °C после каждой батареи;
• чтобы обеспечить требуемый расход теплоносителя в приборах отопления, диаметр основного трубопровода должен составлять не менее 25 мм на всем протяжении;
• при количестве радиаторов более 5 штук сечение коллектора увеличивается до 32 мм;
• последние батареи получают охлажденный теплоноситель, поэтому греют хуже, проблема решается наращиванием числа секций или увеличением размеров панелей на 10%;
• «благодаря» увеличенному диаметру магистрали и наращиванию радиаторов возрастают затраты на материалы.

Примечание. Здесь перечислены минусы «ленинградки», при вертикальной разводке недостатки не столь критичны. Там проблема другая – пронизывающие перекрытия стояки нелегко замуровать внутрь стен, трубы торчат на виду. Больше подробностей здесь: описание однотрубных тепловых сетей.

Классическая «ленинградка» закрытого типа с газовым котлом

1. Упрощенная прокладка – одну трубу легче монтировать, нежели две.
2. Ленинградская система отопления частного дома, собранная из полипропиленовых труб, – самый бюджетный вариант. Но если применить металлопластик или сшитый полиэтилен, указанное преимущество нивелируется за счет цены фитингов.
3. Однотрубные вертикальные стояки – лучшее решение при устройстве гравитационной системы в двухэтажном доме.

Учитывая особенности однотрубных схем и отсутствие монтажного опыта у большинства домовладельцев, мы рекомендуем собирать «ленинградку» в небольших дачных или жилых строениях. Если хотите сэкономить, используйте полипропилен плюс недорогие стальные радиаторы.

Способы двухтрубного подключения батарей

Главное отличие этих систем от однотрубных заключается в раздельной подаче теплоносителя к приборам – горячая вода приходит к батареям по одной магистрали, а возвращается по другой. При монтаже отопления применяется 3 вида схем:

Классическая тупиковая (плечевая). Теплоноситель подается к группе батарей, затем движется назад по обратному трубопроводу. При необходимости система делится на несколько тупиковых ветвей, между ними устанавливается гидравлическое равновесие за счет балансировки.

Важный момент. Главное преимущество двухтрубных сетей – подача воды с одинаковой температурой на все радиаторы. Отсюда остальные плюсы – разводящие трубы меньшего диаметра (15—20 мм), нормальные размеры батарей и отсутствие ограничения по количеству приборов.

Застройщику – новичку, впервые монтирующему отопление своими руками, рекомендуется остановиться на первом варианте – плечевой разводке. Она проста и надежна, наиболее доступна по затратам. Эскизный проект в одноэтажном доме разрабатывается так:

1. На плане здания отметьте окна и расположите возле этих проемов радиаторы. При отсутствии остекления прибор ставится у самой холодной наружной стены.
2. Разместите на чертеже отопитель – котел, печь с водяным греющим контуром, тепловой насос.
3. Вдоль наружных стен проведите из котельной трубы до батарей. Чтобы не пересекать дверной проем, разделите сеть на 2 плеча примерно одинаковой длины.
4. При наличии второго этажа сделайте 1—2 дополнительных ветви, прокладываемые наверх. Ветку второго этажа лучше поднимать сразу из котельной.

Диаметры труб для здания 100…200 м² (закрытая система): от котла – Ду20, плечи (ответвления) – Ду15, подводки к обогревателям – Ду10. Указанные сечения взяты из практики, считать расход воды и гидравлику не нужно. Исключение – дома сложной конфигурации, большой этажности и площади.

Справка. Обозначение «Ду» указывает на диаметр внутреннего прохода в миллиметрах (округленно). Например, Ду пластиковой трубы 26 х 2 мм составляет 20 мм.

Делать коллекторную систему удобно в процессе строительства – подводки к батареям прячутся в полах. Петля Тихельмана выручает в ситуации, когда нужно «посадить» на 1 линию 10…20 радиаторов. На нашем ресурсе есть отдельный материал, посвященный рассмотрению двухтрубных способов разводки.

О контурах напольного обогрева

Преимущества водяного ТП перед другими способами отопления очевидны:

• равномерный прогрев комнаты, начиная с нижней зоны;
• экономичность – за счет меньшей температуры воды (35…55 градусов против 60…80 °C на батареях);
• эстетичность – не видно обогревателей и трубопроводов;
• удобное регулирование с помощью автоматики – сервоприводов распределительного коллектора и датчиков комнатной температуры.

Наряду с внушительными плюсами, отметим главный недостаток ТП – высокие затраты на приобретение материалов и монтаж. На контуры понадобится приличный метраж качественной трубы (металлопластик, медь, сшитый полиэтилен), коллектор с расходомерами и смесительным узлом. Прибавьте раскладку петель и устройство цементной стяжки пола – выйдет немалая цифра.

Совет по удешевлению строительства. В загородном доме или квартире до 150 м² можно сэкономить на покупке коллектора и смешивающего узла – изготовить гребенку ТП самому из тройников, а для ограничения температуры теплоносителя поставить термоголовки RTL.

Второстепенные недостатки напольных контуров:

1. Инертность. При нагреве бетонный монолит поглощает массу тепла, которое продолжает отдавать после отключения нагрева. И наоборот, «разгон» остывших ТП отнимает 4…6 часов.
2. В случае прорыва трубы внутри стяжки ремонт сильно затруднен. Вряд ли обойдется без вызова мастеров, ведь нужно отыскать дефект, вскрыть монолит и грамотно устранить протечку.
3. Авария ТП в многоквартирном доме – настоящая проблема. Придется ремонтировать собственное жилище плюс затопленное соседское (с нижнего этажа).

Инертность теплых водяных полов «побеждается» с помощью традиционных радиаторов, быстро реагирующих на изменение температуры котловой воды. Для удобства регулировки монтируется 2 системы – ТП и батареи, что недешево. Как самостоятельно обустроить греющие контуры отопления, читайте в другом нашем руководстве.

Оборудование, комплектующие и материалы

Следующий шаг после разработки схемы – подбор всех элементов отопления:

• теплогенератора;
• радиаторов, коллектора теплых полов;
• труб;
• расширительного бачка, циркуляционного насоса, арматуры и деталей обвязки отопителя.

Уточнение. Газовые котлы настенного типа и некоторые напольные модели комплектуются насосом и расширительной емкостью, расположенной внутри агрегата. Если планируется приобретение такого аппарата, все равно убедитесь, что объема бачка хватит для вашей системы.

Сразу оговоримся, что в качестве отопительного агрегата будем рассматривать водогрейный котел. Установить воздушный или геотермальный тепловой насос без помощи специалистов у вас не получится, а присоединение водяного контура печки выполняется аналогично обвязке твердотопливного теплогенератора.

Как рассчитать вместительность расширительного резервуара, правильно подобрать насос и арматуру:

1. Полезный объем бачка должен составлять минимум 10% от общего количества теплоносителя, циркулирующего в тепловой сети. Водяная рубашка котла тоже считается.
2. Если площадь здания не превышает 150 м², то циркуляцию обеспечит насос с 25/40 либо 32/40. Первая цифра – диаметр резьбового присоединения, вторая – развиваемое давление. Агрегат 25/40 оснащен трубной резьбой 1” и способен выдать напор 0.4 Бар.

Окончательный список комплектующих составляется после выбора основных элементов – теплосиловой установки, батарей и насоса с баком. Соответственно, дальше мы рассмотрим вопрос…

Как подобрать отопительный агрегат

Факторы, влияющие на выбор котла (или нескольких водогрейных аппаратов):

• используемый энергоноситель;
• мощность теплогенератора;
• зависимость от внешних источников энергии;
• цена;
• функциональность, удобство эксплуатации.

Примечание. Критерии подбора отопителя расположены в порядке приоритета. Пользователю важно, чтобы агрегат потреблял дешевое топливо и производил достаточно тепла. Цена играет второстепенную роль, на третьем месте стоит комфорт и функциональность.

Все бытовые котлы принято делить на группы по типу сжигаемого горючего (энергоносителя):

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные, потребляющие солярку и отработанное масло;
• универсальные, работающие на 2—3 видах энергоносителей.

Каждая из перечисленных групп делится на разновидности по принципу работы, способу установки и другим критериям. Сделаем обзор существующих котлов и дадим ряд полезных рекомендаций.

Разновидности газовых котлов

Для организации отопления в частных домах продается 3 типа агрегатов, использующих природный газ:

1. Атмосферные. Камера сгорания – открытая, воздух на горение забирается из помещения котельной. Эффективность работы лежит в пределах 86…88%.
2. Наддувные (иначе – турбированные). Воздух в закрытую топку нагнетается вентилятором, управляемым электронной схемой. КПД котлов составляет 90…93%.
3. Конденсационные. Конструктивно похожи на турбированные отопители, но теплообменник и горелка устроены таким образом, что в определенном режиме котел использует скрытую теплоту сгорания топлива. Эффективность – 95%.

Справка. Все теплогенераторы способны сжигать 2 вида горючего – природный газ и сжиженная пропан-бутановая смесь (СУГ). Для перехода на СУГ производится замена топливных жиклеров и настройка автоматики.

Котлы изготавливаются в настенном, напольном и парапетном исполнении. Первая группа — это готовые мини-котельные, укомплектованные собственным расширительным бачком и насосом. Вторая разновидность — агрегаты большой мощности, либо не зависящие от электричества. Парапетные модели ставятся возле наружной стены, дымоход выводится прямо на улицу.

Среди большого ассортимента газовых водогрейных аппаратов непросто сделать правильный выбор. Наши рекомендации такие:

1. При ограниченном бюджете приобретайте атмосферный настенный котел. Но помните – отопители с открытой камерой нуждаются в традиционном дымоходе.
2. Для совместной работы с гравитационной системой понадобится энергонезависимый напольный агрегат атмосферного типа.

Конденсационный котел – самый экономичный среди газоиспользующих аппаратов. Минус агрегата – сложность, высокая цена оборудования и его ремонта.

Электрические водогрейные установки

Особенность электрокотлов любого типа – высокий КПД, достигающий 99%. Второй положительный момент – низкие затраты на инсталляцию и приобретение самих нагревателей. Агрегаты стоит применять в качестве вспомогательных источников тепла, работающих ночью по вдвое меньшему тарифу за свет.

Существует 3 типа электрических котлов (все выпускаются в настенном исполнении):

1. С традиционными трубчатыми нагревателями – ТЭНами. Современные аппараты оснащаются расширительной емкостью и циркуляционным насосом.
2. Электродные. Нагрев теплоносителя происходит благодаря химической реакции, возникающей в результате прохождения тока через водяную прослойку между 2 электродами.
3. Индукционные. Здесь теплоноситель греется стальным сердечником герметичной катушки, создающей в нем вихревые токи.

Для монтажа электроотопления лучше взять классический ТЭНовый котел, не требующий серьезной обвязки. Аппарат надежен и легко ремонтируется – сгоревший ТЭН всегда можно заменить самому. Индукционный теплогенератор дорог и не поддается восстановлению в случае поломки, а электродный сильно зависит от содержания солей в теплоносителе.

Совет. Не слушайте продавцов, называющих индукционные котлы энергосберегающими. Все электроустановки греют воду одинаково эффективно – потери не превышают 2%, остальная энергия преобразуется в тепло.

Классификация твердотопливных котлов

Для отопления загородных коттеджей применяется 3 разновидности агрегатов на твердом топливе:

• прямого горения – атмосферные и турбированные;
• пиролизные;
• автоматические пеллетные и угольные.

Об эффективности ТТ-котлов рассказывается немало мифов. Производители пиролизных теплогенераторов заявляют КПД 85—86%, пеллетных – до 90%. В действительности показатели куда скромнее: традиционные дровяные агрегаты – 75%, пиролизные – 75%, котлы на пеллетах и угольной крошке – до 86%.

Устройство котла прямого горения с огнетрубным теплообменником

Справка. Помимо перечисленных видов отопителей, существуют ТТ-котлы длительного горения с увеличенным размером топливника. Как отличить такие установки от классических дровяных теплогенераторов, читайте в соответствующей публикации.

Рекомендации по выбору котла на твердом топливе:

1. Для сжигания дров, угля и брикет прекрасно подойдет стальной аппарат прямого горения, оборудованный цепным регулятором тяги. Турбированные экземпляры автоматизированы и лучше сжигают древесину, но зависят от электричества.
2. Обращайте внимание на объем топки традиционного котла – от данного показателя зависит продолжительность горения.
3. Автоматизированные агрегаты на пеллетах – удачное решение для любителей комфортного отопления. Не придется рубить и таскать дрова, убирать угольную пыль, только еженедельно чистить топку и горелку.
4. Не связывайтесь с пиролизными ТТ-котлами, они априори дороже обычных, требовательны к качеству топлива, вдобавок расходуют электроэнергию.
5. Избегайте моделей с водонаполненными колосниками, если топить планируется углем. От перепада температур на поверхности решетки образуется твердый корж, который нелегко сбить.

Подбирая теплогенератор, помните о старой поговорке «скупой платит дважды». Лучше взять качественный классический аппарат с чугунным теплообменником, нежели дешевый «пеллетник» с электроникой неизвестного происхождения.

Дизельные и комбинированные модели

Данное тепловое оборудование применяется значительно реже газовых, дровяных и электрокотлов. Солярка стоит дороже остальных энергоносителей, а масляная отработка – горючее специфическое, рядовому домовладельцу явно неподходящее. Соответственно, подобные отопительные устройства эксплуатируются только в определенных условиях, когда доступ к другим ресурсам ограничен.

Многотопливные котлы разных производителей совмещают 2—3 энергоносителя, например, дрова + электричество, газ + уголь. Преимущество: покупаешь один теплогенератор, а получаешь два. Недостаток: агрегат не может похвастать высокой эффективностью и функциональностью. Самый «ходовой» вариант изображен на фото – ТТ-котел, оборудованный ТЭНовым блоком для электрического подогрева воды после затухания пламени в топке.

Электро-дровяной отопитель от российской фирмы Теплодар

Расчет мощности теплогенератора

Чтобы подобрать котел по производительности, следует выяснить нагрузку на систему отопления дома. То есть, рассчитать тепловые потери здания. Мы предлагаем вычислить данный показатель упрощенным способом:

1. Если жилую комнату отделяет от улицы одна стена с 1 оконным проемом, то на обогрев квадратного метра площади расходуется 0.1 кВт тепла.
2. Помещение с двумя внешними стенками (угловое) и 1 окном – 0.12 кВт/м².
3. То же, с 2 световыми проемами – 0.13 кВт/м².

Важный нюанс. Расчет выполняется под каждую комнату отдельно, потом результаты суммируются.

Алгоритм подходит для зданий с высотой перекрытий до 3 метров. Если потолки выше, расход теплоты считается по объему помещения. Соответственно, в комнате с 1 ограждением и окном принимается значение 35 Вт/м³ объема, в угловой – 40 Вт/м³, угловой с двумя проемами – 45 Вт/м³.

Определив потребность дома в тепловой энергии, подбираем мощность котельной установки согласно инструкции:

1. Производительность агрегата, работающего только на обогрев, принимаем с запасом 20%. То есть, умножаем найденное количество теплоты на коэффициент 1.2.
2. Теплогенератор, обеспечивающий ГВС, нужно брать с запасом 50% (коэффициент 1.5).
3. Для ТТ-котлов повышающие коэффициенты равны 1.5 и 2 соответственно.

Если вы проживаете в местности с мягким южным климатом, то коэффициенты применять не следует. И наоборот, жителям северных регионов стоит увеличить первоначальную цифру теплопотерь в 1.5—2 раза.

Расчет тепловых потерь по объему жилых помещений

Виды батарей отопления

Водяные обогревательные приборы делятся на разновидности по материалу изготовления:

• стальные;
• алюминиевые;
• чугунные;
• биметаллические.

Справка. Название «алюминиевые радиаторы» — условное. В действительности батареи делаются из сплава алюминия с кремнием – силумина.

Стальные радиаторы выпускаются в виде плоских панелей и отдельных секций, соединяемых резьбовыми ниппелями. Батареи из чугуна, силумина, биметалла – секционные. Последний тип приборов тоже изготавливается из сплава, но внутрь вставлен каркас из железных труб, выдерживающий большое давление и защищающий алюминиевые стенки от коррозии.

Соединение секционной батареи ниппелями

Как выбираются отопительные радиаторы:

1. Тип батарей для частного дома подбирайте на свое усмотрение, подойдут любые – чугунные, железные, алюминиевые. Ориентируйтесь на собственный бюджет, внешний вид, качество изделий.
2. В квартиру высотного дома с центральным отоплением не берите стальные панельные радиаторы и чугунные «гармошки» старого образца МС-140. Они рассчитаны на рабочее давление 9—10 Бар, а в тепловой сети бывает и 12.
3. При скрытой прокладке трубопроводов под полами применяйте батареи с нижним подключением.

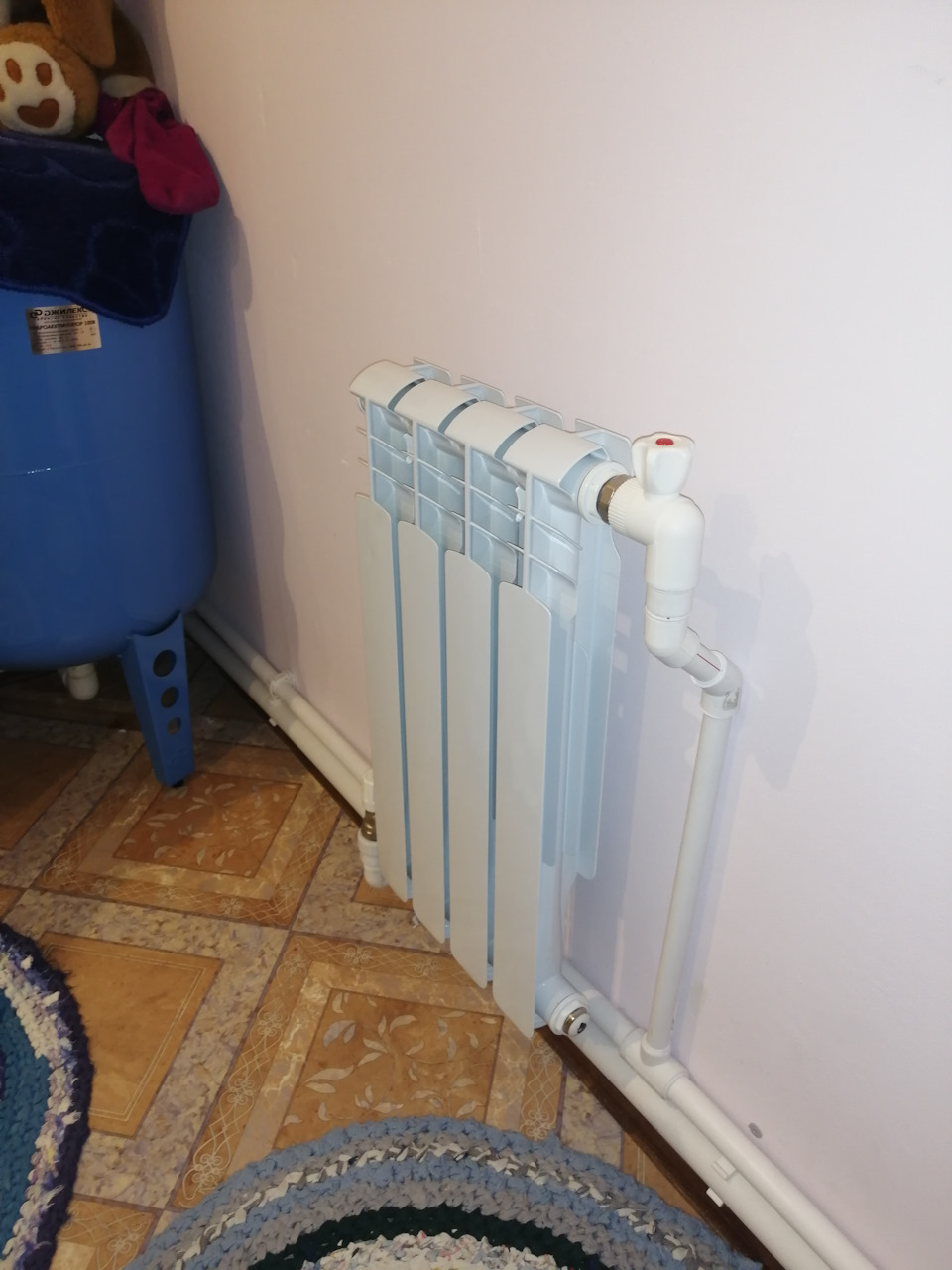

4. Количество секций или размер панельного радиатора принимайте по показателям теплоотдачи, пользуясь упрощенной методикой.

Трубы для подключения радиаторов и теплых полов

Домовладельцам без монтажного опыта посоветуем следующие варианты:

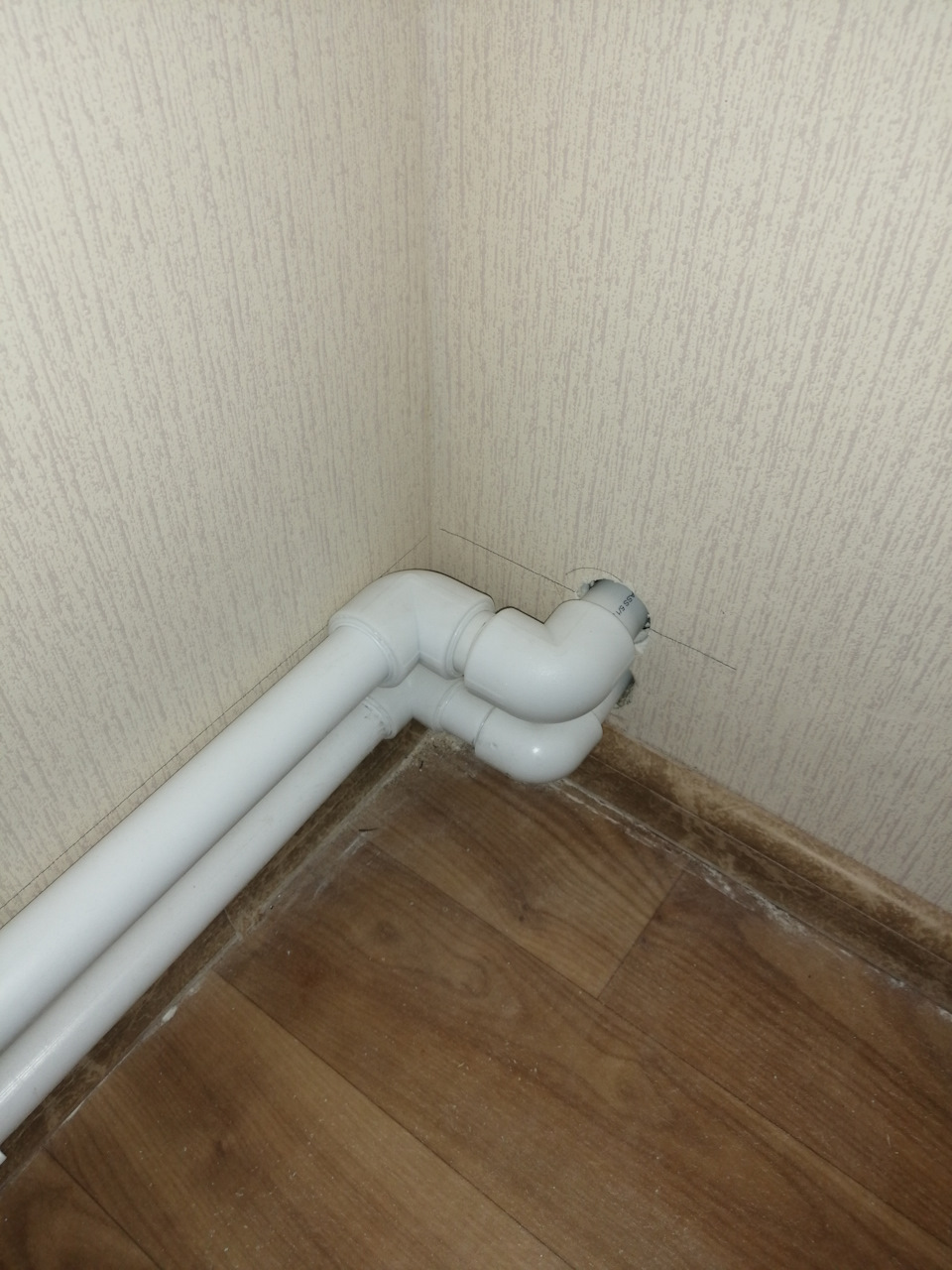

1. Если хотите сэкономить на материалах, берите армированные полипропиленовые трубы (PP-R) с фитингами. Вдобавок купите недорогой китайский паяльник – на сборку 1 системы его точно хватит.
2. Без специального инструмента можно смонтировать отопительную разводку из металлопластиковых труб на компрессионных фитингах, затягивающихся рожковыми гаечными ключами. Недостаток – приличная стоимость деталей.
3. Лучшее решение – собирать систему из сшитого полиэтилена или металлопластика на прессовых фитингах. Специальные клещи придется взять напрокат.

Важное замечание. Полипропилен не годится для монтажа теплых полов из-за толстых стенок и стыков, попадающих внутрь стяжки. Используйте металлопластик либо полиэтилен PE-X, PE-RT.

Трубопроводы из полипропилена свариваются согласно технологии, главное, — четко выдержать время нагрева. Категорически не рекомендуется муровать стыки PP-R в полах и стенах — во избежание последствий протечки.

Использовать медные, нержавеющие либо оцинкованные трубы новичкам не стоит. Качественный монтаж потребует определенных навыков – сварки, правильной резки, опрессовки. Металл надежен, но проигрывает пластику по цене.

Слева на фото трубы из металлопластика, справа — сшитый полиэтилен

Указания по установке котла

Строгие требования выдвигаются только к монтажу газоиспользующих нагревателей. Но мы рекомендуем придерживаться этих правил при установке любых теплогенераторов:

1. Оборудование мощностью до 60 кВт допускается располагать в кухне с потолками 2.5 м (минимум). Более мощные агрегаты выносятся в техническое помещение – внутреннее, пристроенное либо отдельно стоящее.
2. Требование к вентиляции топочной – трехкратный воздухообмен, то есть, количество приточного и вытяжного воздуха равно трем объемам помещения за 1 час. Кухонное окно снабжается форточкой.
3. При размещении напольного котла соблюдайте минимальные технологические проходы – спереди 1.25 м, сбоку – 60 см, сзади – 250 мм от ближайшей строительной конструкции, как показано на фото.
4. Отступы от настенного теплогенератора до стен либо шкафов – 20 см сбоку, 45 см сверху, 300 мм снизу. Перед подвешиванием на деревянную стену прокладывается защитный лист кровельной стали.
5. Высота дымохода – 5 м, считается от колосников или газовой горелки, не от земли. Оголовок трубы не должен попадать в зону ветрового подпора крыши.
6. Максимальное число поворотов дымоотвода – 3, расстояние от трубы до горючих конструкций – 0.5 м.

Уточнение. Двустенные дымоходы типа «сэндвич» допускается размещать на отдалении 38 см от деревянных стен и потолков.

Обвязка теплогенератора зависит от потребляемого горючего. Котлы с высоким КПД – газовые, дизельные – присоединяются к системе напрямую, через отсекающие краны. Напольные версии дополнительно оснащаются внешним расширительным баком и насосом.

Типовая схема обвязки двухконтурного настенного теплогенератора

Твердотопливные агрегаты нужно защищать от холодной обратки и выпадения конденсата, соответственно, предусматривается малый котловой контур со смесительным трехходовым клапаном. Обратите внимание: насос всегда ставится внутри контура, на подающей или обратной линии – без разницы. Подробно схемы обвязки показаны в инструкции по подключению ТТ-котлов.

Важно! В закрытой системе, работающей под давлением, всегда присутствует группа безопасности – манометр, автоматический воздухоотводчик и предохранительный клапан. Точка монтажа – труба подачи на выходе из котла. Чтобы грязь и песок не попадали внутрь теплообменника, на обратке перед отопителем ставится фильтр — грязевик.

Советы по монтажу домовой теплосети

Устройство отопления начинается с установки батарей в заранее подготовленных местах под окнами или на угловых наружных стенах. Приборы подвешиваются на специальные крюки, прикрепляемые к самой конструкции либо гипсокартонной отделке. Неиспользуемый нижний выход радиатора закрывается пробкой, сверху вкручивается кран Маевского.

Трубопроводная сеть монтируется согласно технологии сборки тех или иных пластиковых труб. Чтобы уберечь вас от ошибок, дадим несколько общих рекомендаций:

1. При монтаже полипропилена учитывайте тепловое удлинение труб. При повороте колено не должно упираться в стену, иначе после запуска отопления магистраль выгнется подобно сабле.
2. Разводку лучше прокладывать открытым способом (исключая коллекторные схемы). Старайтесь не прятать стыки за обшивкой или замоноличивать в стяжке, используйте заводские «клипсы» для крепления труб.
3. Магистрали и подводки, находящиеся внутри цементной стяжки, обязательно защищайте слоем теплоизоляции.
4. Если по какой-либо причине на трубопроводе образовалась обращенная кверху петля, ставьте на нее автоматический воздухосбрасыватель.
5. Горизонтальные участки желательно монтировать с небольшим уклоном (1—2 мм на погонный метр) для лучшего опорожнения и удаления воздушных пузырей. В самотечных схемах предусматриваются уклоны от 3 до 10 мм на 1 м. п.
6. Мембранный расширительный бачок располагайте на обратной линии неподалеку от котла. Предусмотрите кран для отсечения емкости в случае неисправности.

Монтажная хитрость. Не заливайте стяжку ТП, пока не заполните контуры водой и не прогреете систему. Цель – повысить давление в пластиковых трубах и заставить их удлиниться, то есть, ввести в рабочий режим. Тогда материал не прогнется под весом монолита и не всплывет, если раствор получится жидким.

В заключение о теплоносителе и запуске системы

Когда загородный дом посещается и топится периодически, заполнять систему водой нельзя – замерзнет и порвет трубы с радиаторами. В подобных случаях применяется незамерзающий теплоноситель – антифриз для отопления. Особенности жидкости – повышенная текучесть и меньшая теплоемкость (разница с водой – 15%). Вывод: стыки труб нужно монтировать качественно плюс наращивать мощность батарей.

При закачке теплоносителя и запуске отопления важно по максимуму выпустить воздух из системы. В процессе заполнения нужно открывать ручные краны Маевского на всех радиаторах, пока из технологического отверстия не побежит вода. Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе.

Отопление частного дома своими руками

Всем доброго времени суток. Решил поделиться как я в первый раз в своей жизни делал отопление. До этого ничем подобным не занимался. Бюджет был не большой, поэтому нанимать специалистов не было возможности. Всё делал сам от( а до я) и ураааа у меня всё получилось. Все заработало с первого раза, ничего регулировать не пришлось. Как говорится глаза бояться, а руки делают. Система у меня двухтрубная, котёл твердотопливный Купер 15, радиаторов 9 шт. алюминий. 8шт. по 6 секций и один 4 секции он стоит в ванной. Труба полипропилен армированая стекло волокном. Подача и обратка 32 потом переходит в 25, подводка к радиатора 20.

Комментарии 443

трубы опадут. было дело жил в своем доме с отоплением.

Трубы не листья, не опадут. Крепления каждые 50см. специально, чтобы не провисли.

температуру повыше и сами увидите… крепеж должен быть хомутовым… тогда еще подержутся, но между пролетами обвиснет

Топил максимум до 80°С и ничего, всё хорошо.

ладно… я просто свой опыт рассказал

А я свой пример привёл.

у меня 200 метров 25 трубы второй год лежит. все никак не переделаю. котоел тоже твердотопливный но с газовой автоматикой. хочу трубы в подвале пустить а на 1 этаж только выводы под радиаторы

Ну если подвал тёплый, почему бы и нет. Так ещё и красивее будет.

Разница есть как подключать радиаторы
Низ-низ — это, конечно, круто )))
Ну на коротких радиаторах еще как то проканает, а на более длинных уже никак
И нахрена, позвольте спросить, при Тихельмане балансировочные краны ?
И, вообще, причем тут несчастный Тихельман ? )))
Это обычная двухтрубка с наружной прокладкой … тупиковая или попутка, отсюда не видно …
Но все равно, молодец — есть повод похвалить себя за самостоятельность )((
Сделать правильно отопление — задача не тривиальная …

PS К слову — короткие у вас радиаторы, по 6 секций всего, ТТ котел конечно раскочегаривается сильно и теплоотдача радиаторов при теплоносителе 90* норм, а вот газовый так дико топить уже не принято, теплоноситель греют всего до 55*С и теплоотдача радиаторов падает на 30-40%
По этому берут радиаторы с запасом
Мне, лично стальные ближе, да и по цене приятнее …

я так понял у тихельмана будут крайние радиаторы самые горячие а в двухтрубной попутке только один первый будет самым горячим. и у тихельмана может средний не греть совсем и приходится либо удлиннять либо укорачивать магистраль к нему

Чет ты не догнал, дружище …
"… все смешалось в доме Облонских …" (с)
Если на пальцах, по простому …
Собственно, есть три основных системы :
1. ленинградка
Тут всего одна труба и для подачи и для обратки
Особенность ленинградки — самотек и глубокая балансировка радиаторов, первые оч горячие, последние холодные, проблема с проходом ступеней и дверей — исключительно для оленей, жадных, доаерчивых и бестолковых )))
2. попутка
Двухтрубка, сюда входит и Тихельман, лучевая, коллекторная и т.д. отличительная особенность — подача и обратка направлены в одну сторону и разводка идет по всему периметру здания от котла до котла
Особенность попутки — холодные средние радиаторы, их глубокая балансировка и материалоемкость, позволяет навесить много радиаторов, более 10 шт, для больших зданий, кроме того — требуются большие диаметры труб d32,26 … дорогие фитинги и трубы, большое гидросопротивление системы, вода может шуметь, если более 0,7м/с
3. тупиковая
Двухтрубка, особенность тупиковой :
Подача и обратка в противоположных направлениях, средняя материалоемкость, незначительная балансировка радиаторов, как правило, делится на несколько плечей через тройники, труба доходит до последнего радиатора и возвращается обратно тем же путем, радиаторов до 5-7 шт в плече, популярна для небольших зданий до 300м2, возможность обойтись всего двумя диаметрами d-20,16 и относительно недорогими фитингами
Собственно, любая система — сочетание участков попутки и тупиковой, но с тупиковой проще, можно самому сляпать и не звать жадных и бестолковых сантехников и великих полипропиленщиков, возможно балансировка и не понадобится
Хотя — ничего, собственно, особо сложного — ставишь на каждый радиатор балансировочный вентиль и прикручивай себе потихоньку … главное понимать, что ты крутишь, насколько и в какую сторону )))
Ну и главное — если закатывать в стяжку — только металлопластик pex©-al-pex©, если открытым способом по стенам — можно и пропилен, только без стекловолокна, ибо запихивать пп в стяжку — это полный кал )))

Что нужно для отопления частного дома список

Заняться переоборудованием или устройством отопления в частном доме никогда не поздно. Холодное время года в нашей климатической зоне длится довольно продолжительное время, и вряд ли кто-то сможет прожить без обогрева зимой. При грамотно выбранной и установленной системе отопления в доме жилище станет намного уютнее и комфортнее. Ведь обеспечение его теплом является наиважнейшей задачей для домовладельца.

Не так давно комнаты приходилось обогревать только лишь при помощи русских печей, но время не стоит на месте. Благодаря появлению современного оборудования, доступных материалов и схем подключения, а также альтернативного по отношению к дровам топлива появились новые варианты автономного отопления загородного дома. находящегося вдали от централизованных систем.

Основные виды отопительных систем и требования к ним

Отопительные системы отличаются друг от друга по нескольким параметрам. Каждая из них имеет свои положительные стороны и недостатки, но все они должны отвечать определенным условиям. Это:

• доступность;
• надежность;
• удобство в эксплуатации;
• компактность;
• низкий уровень потребления топлива;
• эффективность.

Важнейшим при выборе варианта отопления для дома является наиболее подходящее для конкретного случая сочетание основных требований.

Главное, чтобы в холодное время года домочадцам не пришлось мерзнуть из-за недостаточной мощности отопительной системы или временных перебоев в ее работе в результате неграмотной установки.

Системы отопления бывают:

• воздушными, работающими как приточная вентиляция;
• паровыми, запрещенными в настоящее время для использования в жилых строениях;
• водяными, в которых циркулирует жидкий теплоноситель;
• электрическими, функционирующими за счет электроэнергии;
• открытыми, являющимися наиболее простыми и доступными.

Последний вариант отопления предусматривает использование для обогрева открытого огня, который разводят в печах или каминах. В топках сгорает твердое топливо, и нагреваются стенки печи, благодаря чему находящиеся в непосредственной близости комнаты начинают прогреваться. Но подобная система эффективна только в небольших дачных домиках. В многоэтажных коттеджах печь не способна равномерно прогреть все помещения.

Система парового отопления широко использовалась в первой половине 20 века благодаря своей низкой себестоимости. Сейчас ее применяют для автономного обогрева производственных сооружений, где выработка пара является частью технологического процесса.

Нюансы отопительных приборов

Отопительная система выбирается по принципу доступности, а также выгодности того или иного вида топлива. В качестве энергоносителей используют:

• каменный уголь;
• природный газ;
• обычные дрова;
• торфяные брикеты;
• древесные пеллеты;
• жидкое топливо — солярку или топочный мазут;
• электричество.

Классификация отопительных систем по другим признакам

Также системы отопления, предназначенные для загородного дома, разделяются:

1. По способу циркуляции:

• На естественную, или гравитационную. В ней движение теплоносителя происходит самотеком по трубопроводам, проложенным с небольшим уклоном. Данная система отопления является простой, не требует дополнительных приспособлений, и ее с успехом устанавливают в небольших домах.
• Принудительную, или насосную. Она обеспечивает циркуляцию теплоносителя при помощи установленного в системе насоса.

2. По способу разводки:

• На однотрубную, или последовательную — теплоноситель поступает из одного отопительного прибора в другой, оставляя в каждом из них часть тепла.
• Двухтрубную, или параллельную — к каждому радиатору подходит одна труба с горячим теплоносителем, а другая отходит с уже остывшим.
• Лучевую, или коллекторную — ко всем приборам трубы протягиваются непосредственно от и до нагревателя.

В систему отопления входит отопительный котел, расширительный бачок

3. По количеству подсоединений:

• На одноконтурную. Она имеет всего один маршрут движения, к которому подсоединяются все без исключения отопительные приборы в доме, включая «теплый пол».
• Многоконтурную. В ее состав входят два и более отдельных контура с разделением на комнаты, зимний сад, обогрев пола и т. д.

4. По расположению теплопроводов:

• С верхним.
• Нижним.
• Комбинированным подключением.

5. По схеме движения теплоносителя:

Воздушное отопление

Теплоносителем здесь является горячий воздух. В системы приточной вентиляции устанавливают калориферы или различные теплогенераторы. Втягиваемый с улицы воздух прогревается и принудительно распределяется по специальным каналам — воздуховодам — в помещения по всему дому.

Воздушная климатическая система

Среди преимуществ воздушного отопления можно назвать следующее:

• отсутствие жидкого теплоносителя;
• невозможность протечек и коррозии воздуховодов;
• присутствие увлажнителя воздуха;
• высокую скорость обогрева помещений.

В частных домостроениях воздушное отопление встречается крайне редко. Оно более эффективно для больших промышленных и офисных зданий, так как требует наличия свободного пространства для установки теплогенератора.

К недостаткам относится высокая стоимость монтажа и обслуживания системы, а также сравнительно низкая теплоотдача.

Электрическое отопление

Подобные системы характеризуются тем, что роль теплогенератора здесь играет электроэнергия, в качестве теплопровода выступает электрический провод, а отапливается помещение при помощи нагревательных кабелей, матриц, пленок и др. Это может быть теплый пол или теплые стены и даже потолок. Одним из вариантов электроотопления являются отдельно стоящие масляные батареи, тепловентиляторы и электрические конвекторы. Чаще их используют в качестве дополнительного обогрева.

• экологичность;
• мобильность переносных моделей;
• возможность монтажа практически под любое покрытие;
• простота в эксплуатации.

Новичкам такой тип не рекомендуют

• высокая стоимость электроэнергии, но качественная теплоизоляция ограждающих конструкций дома поможет расходовать ее более экономно;
• трудность обогрева в случае нестабильной подачи электроэнергии;
• необходимость регулярного проветривания в связи со сжиганием кислорода некоторыми моделями отопительных приборов.

Для дачного домика такой вариант обогрева будет наиболее удачным. Но многие владельцы домов в наше время выбирают именно «теплые» полы, оборудованные терморегуляторами.

Водяное отопление

Это самая популярная система обогрева частного домовладения. Традиционно потребители устанавливают котлы, работающие на разных видах топлива. С их помощью жидкий теплоноситель нагревается и поступает сначала в трубы, потом в радиаторы, расположенные в комнатах, а уже затем назад в котел. Подобная система является замкнутым контуром, по которому постоянно циркулирует жидкость.

Необходимо помнить о том, что в морозы отключать водяную систему отопления категорически не допускается. Иначе вода в ней промерзнет и, наверняка, разорвет трубы или батареи.

Положительные стороны системы:

• вода — самый доступный теплоноситель;
• объем жидкости после заполнения системы не меняется;
• при определенной схеме подачи теплоносителя обогрев будет равномерным.

Котельная в деревянном доме

Но водяное отопление не лишено минусов, которые заключаются:

• в большем времени для прогрева помещения;
• возможности внутренней коррозии отопительных приборов;
• предъявлении особых требований к теплоносителю;
• вероятности появления протечек и прорывов труб.

Наилучшим вариантом для водяного отопления считается нагрев теплоносителя газом. Это безопасно, надежно и сравнительно недорого. В этом случае подходит не только магистральный, но и баллонный газ.

Виды котлов

Современные котлы позволяют использовать разные виды топлива, в зависимости от чего они называются:

• электрическими;
• твердотопливными;
• жидкотопливными;
• газовыми;
• комбинированными.

Огромный ассортимент предлагаемой продукции позволяет выбрать обогревательный котел в зависимости от:

• объема помещения;
• разновидности доступного топлива;
• материальных возможностей;
• дополнительных функций.

При покупке стоит обратить внимание на технические параметры котла, его экономичность, санитарные характеристики, возможности для обеспечения теплового режима и, конечно же, внешний вид. Котлы бывают как одноконтурные, предназначенные только для отопления домов, так и двухконтурные, обеспечивающие домочадцев достаточным количеством горячей воды.

Что выбрать для загородного дома

Универсальной рекомендации, которая удовлетворит любого домовладельца, не существует. Все зависит от площади строения и вида доступного топлива.

Наиболее приемлемая система отопления базируется на использовании природного газа. При любом раскладе это будет надежный и дешевый вариант обогрева, но только в том случае, если поблизости проходит магистральный трубопровод. При отсутствии возможности подключения к газовым сетям выбор можно остановить на электрической системе. Ее преимуществом является универсальность и простота монтажа, хотя мощность электросети должна быть достаточно высокой.

В последнюю очередь следует выбирать отопительные системы, работающие на твердом или жидком топливе, а также на сжиженном газе. Здесь придется выделять место для автономного хранения топливных запасов.

Для большого строения и неограниченного бюджета специалисты рекомендуют устанавливать лучевую схему разводки труб с жидким теплоносителем (водой) и многоконтурным котлом. Такая система будет отапливать помещения внутри дома, подогревать воду, пол, поможет сделать тепловые завесы на входе в строение или на въезде в гараж, примет участие в системе снеготаяния и многом другом. А, установив многофункциональное автоматическое управление, меняющее графики температурных режимов, можно будет забыть о постоянном контроле над системой отопления дома.

При ограниченных материальных средствах владельцу будет выгоднее выбрать однотрубную отопительную схему с газовым или работающим на пеллетах котлом.

При этом появится возможность сэкономить на прокладке труб, но придется пожертвовать регулированием температурного режима в помещениях. При бюджетном устройстве отопления не стоит приобретать котел, напичканный автоматикой. Для безопасной его работы будет достаточно наличия только контроллера.

Экономии при отоплении дома можно добиться не только выгодным выбором варианта обогрева. Немаловажным моментом является снижение потерь тепла. Это поможет увеличить тепловую мощность самой системы отопления. Для этого необходимо выявить незапланированные утечки тепловой энергии, строительные дефекты и конструктивный брак. Только при совокупности всех составляющих тепло в доме будет всегда.

Заключение

За весь период существования человека способы обогрева претерпели огромные изменения. Когда-то это был обычный костер в пещере, через столетия появились печи, а через тысячелетия — сложнейшие автоматизированные системы. В наше время владельцу загородного дома предлагается огромный ассортимент отопительных приборов и различные варианты источников тепла. Главное — правильно сориентироваться и выбрать оптимальную и эффективную отопительную систему, которая сможет защитить от холода.

Отопление частного дома для новичков.

Если вы начали обдумывать как сделать отопление в вашем новом доме, то эта статья окажется для вас полезной! Отправной точкой для нас будет расчет тепловых потерь тех помещений, которые мы собираемся отапливать. Такой расчет можно заказать у профессионального проектировщика (имеет смысл для больших коттеджей и производственных помещений), либо сделать его при помощи калькулятора тепловых потерь. После расчета тепловых потерь, нужно переходить к выбору котла

Выбор котла для дома.

Дальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом. Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет. Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла. Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.

Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя. Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.

Выбор типа и конфигурации системы отопления.

Необходимо заранее обдумать конфигурацию системы отопления. Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования. И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол. Последний вариант системы отопления является частный случаем комбинированной системы отопления .

Системы отопления отличаются способом циркуляции теплоносителя. Имеются три вида систем отопления по циркуляции теплоносителя:

• Гравитационные системы отопления — в них циркуляция теплоносителя происходит по причине разделения теплоносителя по плотности в результате нагрева в котле. Нагретая вода легче холодной поэтому она поднимается вверх по подающей трубе, а потом при помощи силы тяжести «проталкивает» холодную воду в котел. Такая система является энергонезависимой, но требует большого диаметра труб и соблюдения уклонов.
• Системы отопления с принудительной циркуляцией — наиболее популярные на данный момент системы отопления. В них циркуляция теплоносителя обеспечивается с помощью специального насоса. Системы с принудительной циркуляцией можно делать с помощью труб малых диаметров, что значительно снижает стоимость материалов и монтажа. Кроме этого, в системах с принудительной циркуляцией, разница температуры между подачей обраткой меньше, чем гравитационных, а это создает более комфортные условия для работы теплообменника котла.
• Системы отопления с комбинированной циркуляцией — это гравитационные системы, на которые для улучшения циркуляции установлен насос. Обычно, насос в таких системах устанавливается на «байпас».

Теперь перейдем к выбору труб для отопления.

Выбор труб для отопления.

Выбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов для вашей системы. Для начала решим какая вам нужна система отопления. Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен. Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.

Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя. Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще. Но стоит помнить, что замуровывать в стену лучше цельные участки без прессовых и цанговых соединений. На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.

Для отопления можно брать трубы следующих видов:

• Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра)
• Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом. Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
• Полипропиленовые — очень популярный материал для монтажа. но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы. они могут быть армированы стекловолокном, металлической фольгой в среднем слое или в наружном слое. Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая. но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
• Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм. Трубы меньшего диаметра можно использовать для теплых полов.
• Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.

Медные трубы для отопления

Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром 20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе

Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1.25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику. Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления, например для полипропиленовых труб часто стояки делают трубой 40 мм, подводы к радиаторам делают или трубой 32 мм. или трубой 25 мм, а байпасы на радиаторах делают трубой 20 мм. в диаметре.

Если у вас установлен твердотопливный отопительный аппарат. то первые 3-4 метра от него необходимо отвести металлическими трубами. а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления. Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.

Полипропиленовые трубы с наружной армировкой

Выбор приборов отопления для вашего дома.

Приборы отопления могут быть разными:

• Радиаторы всех видов.
• Конвекторы настенные или встраиваемые в пол
• Регистры из труб
• Системы теплого пола.

Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации. Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы. Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок». Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало. Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический. Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.

Выбор запорной арматуры для отопления.

Шаровый кран марки vienna от фирмы Itap

Для отопления лучше всего применять латунные шаровые краны разных диаметров. На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении. Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления. Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.

Не стоит покупать дешевую запорную арматуру (вентиля и краны). Они могут быть изготовлены из материалов низкого качества и не прослужат долго. Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом. Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными. Советую запомнить несколько названий:

Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля. Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.

Выбор циркуляционного насоса.

Этот пункт актуален если у вас система с принудительной циркуляцией теплоносителя. По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться

Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров возможна только принудительная циркуляция! Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции. В её состав входит циркуляционный насос с напором 6 или 8 метров. О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.

Источники бесперебойного питания.

Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и система управления котла (если она энергозависимая) не прекратили работать. Если у вас установлен настенный газовый котёл, то такой источник необходим. Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт). Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы. Отдельная статья по теме источников бесперебойного питания представлена здесь.

Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже. Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба. Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.

Газовое отопление частного дома: схемы, варианты устройства, обзор лучших решений

Отопительные системы, использующие в качестве топлива газ, имеют отличную эффективность и надежность. Генераторы тепловой энергии в них обладают высоким КПД и безопасны в эксплуатации. Организовать газовое отопление частного дома можно несколькими способами. Есть решения как бюджетные в исполнении, так и более дорогие с максимальной экономичностью и стабильностью в работе.

Снабжение газом: магистраль vs газгольдер

Без сжигаемого горючего толку от любого варианта внутридомовой отопительной системы в автономном исполнении будет ноль. Газ – это первое о чем необходимо подумать при планировании в загородном доме газового отопления.

Далеко не все населенные пункты в России газифицированы. Однако “голубое топливо” можно получать не только из трубы или баллона со сжиженным топливом, но и из газгольдера.

При отсутствии в поселке газовой магистрали можно воспользоваться вариантом с автономным снабжением топливом из газгольдера, предназначенного для хранения газа в сжиженном состоянии

Природный газ, состоящий в основном из метана, в частные дома подается по трубам. Сжиженный его аналог – это пропан-бутановая смесь, которую для транспортировки и хранения закачивают в емкости. Давление в таких баллонах и газгольдерах около 15–18 атмосфер.

При организации отопления в частном доме с помощью баллонных емкостей в 50 литров последние зимой придется менять каждые 2-3 дня. Если для загородного коттеджа выбрано автономное газоснабжение, то лучше всего предпочесть газгольдер, который объемом может быть до 20 кубометров.

Выбор емкости по кубатуре зависит от уровня потребления сжиженных углеводородных газов (СУГ). Здесь необходимо учесть не только водогрейный котел, но и камин и газовую плиту, если они используются в доме. Для коттеджа в 150 кв.м. рекомендуется газгольдер устанавливать объемом в 2000–3000 литров. А для загородного жилища в 300 кв.м. потребуется вариант на 8000–9000 литров.

Основной недостаток газгольдера – устанавливать его можно только на большом по площади участке, емкость по требованиям СНиПов должна быть удалена от дома минимум на 10 м

По стоимости подключения газопровод в большинстве случаев более выигрышен, нежели резервуар в земле. Но только, когда населенный пункт уже газифицирован. Возможны и ситуации, при которых установка газгольдер обойдется дешевле, нежели подсоединение к магистральному трубопроводу. Все зависит от конкретных условий подключения в регионе и удаленности поселка от большой газовой магистрали.

При использовании газгольдера не придется беспокоиться о наличии давления в трубе. Он предельно прост в эксплуатации. Надо лишь регулярно вызывать специалистов для его проверки на безопасность, а также не забывать производить заправку. Для монтажа всей системы потребуется не более трех дней.

Если выбран автономный вариант газификации, то газовый котел следует приобретать тот, который предназначен для работы на СУГ. В продаже есть модели, рассчитанные на функционирование исключительно на магистральном природном газе. Но большинство газовых генераторов тепла приспособлены для сжигания обоих разновидностей этого топлива. Придется только поменять жиклеры, а также перенастроить на иной режим клапана и электронику.

Выбор отопительного газового котла

Современное теплогенерирующее оборудование на газу имеет разнообразную автоматику и в состоянии работать в нескольких режимах. Оно может быть напольным и настенным. Второй вариант более компактен, но имеет ограничения по мощности. Если модель выбирается для большого по площади частного дома, то придется приобретать мощный агрегат в напольном исполнении.

Газовые котлы подразделяются по способу исполнения, типу розжига, энергоэффективности, числу контуров и методу отвода продуктов сгорания (+)

Принцип функционирования газового котла предельно прост – горючие поджигается в горелке при помощи пьезоэлементов или электронного розжига, далее в результате прогорания топлива образуется тепловая энергия, которая посредством теплообменника передается воде. Последняя уже используется в качестве теплоносителя в системе отопления либо расходуется в ГВС.

По эффективности работы традиционные конвекционные газовые котлы проигрывают конденсационным. Производительность первых не превышает 90% от расхода энергии. Производители вторых гарантируют КПД 100%, в некоторых моделях обещано 105 и даже 110 % (+)

Теплообменник в газовом котле может быть выполнен:

Наиболее распространены варианты из стали. Этот металл дешев и пластичен, благодаря чему трещины от постоянного нагрева/остывания в нем появляются реже. Но стальные элементы при постоянном взаимодействии с водой системы газового отопления, обустроенной в загородном доме, быстро начинают коррозировать.

Чугунный теплообменник самый долговечный, стальной более дешев, а медный наиболее эффективен в плене передаче тепла воде

Чугун меньше подвержен коррозии, но он довольно тяжел. Большинство моделей котлов с чугунными теплообменниками напольные. На стене такое тяжеловесное и габаритное оборудование смонтировать проблематично. Если нужен компактный и максимально легкий нагревательный агрегат, то наилучший вариант – с медным змеевиком. Однако стоит он дороже всего среди аналогов из иных металлов.

Для снабжения коттеджа теплом и горячей водой можно выбрать схему с двумя одноконтурными котлами либо вариант с одной двухконтурной установкой

От количества контуров в водонагревательном котле на газу зависит схема обвязки и принцип его использования. Один теплообменник изначально предназначен для организации в частном доме системы газового отопления. Для ГВС необходимо устанавливать еще один котел либо сразу подбирать двухконтурную модель.

Нагревать горячую воду для бытовых нужд лучше всего в накопительном бойлере. Потоковые модели менее экономичны. Газа они расходовать на нагрев будут больше.

Настенные газовые котлы представляют собой полностью укомплектованную миниатюрную котельную. В их конструкции есть собственный циркуляционный насос, расширительный бак и группа безопасности. Большинство видов настенного оборудования обслуживает два контура (+)

Какая камера сгорания лучше

Чтобы газ в топке котла горел, ему необходима постоянная подача кислорода. Берется он непосредственно из помещения котельной либо втягивается с улицы. Первый вариант подразумевает естественный приток воздуха, а второй – принудительный с помощью вентилятора.

Газовые котлы оборудуются камерами сгорания двух типов:

1. Закрытыми – подпитка кислородом производится через зазор между спаренными трубами разного диаметра. Продукты горения отводятся по внутреннему каналу.
2. Открытыми – воздух в топку поступает из комнаты с нагревательной установкой через приточный клапан. Продукты горения выводятся круглым в сечении дымовым каналом.

Первый вариант независим от площади помещения. Пригоден для комнат любого размера. Выводить коаксиальный вид дымохода от агрегата с закрытой топкой можно через стену или верхнее перекрытие с кровлей.

Во втором случае придется устанавливать высокую в 5–6 метров дымоходную трубу, иначе тяги для засасывания в камеру сгорания необходимых объемов кислорода будет недостаточно. Но зато газовым котлам с атмосферной горелкой не требуется подключение к электросети. Вентилятора в них нет, все происходит естественным образом без принудительной циркуляции.

Котлы с закрытыми камерами и принудительным нагнетанием воздуха в сравнении с открытыми обладают более высоким КПД, но им для работы требуется постоянное электроснабжение

Водонагреватели на газу с открытой топкой рекомендовано ставить в специальных помещениях с хорошей вентиляцией. Если смонтировать их в жилых комнатах, то они сильно уменьшат объем кислорода в оных. Без принудительной вентиляционной системы здесь уже будет не обойтись. А это дополнительные траты на монтаж и последующую эксплуатацию оборудования для вентилирования воздуха.

Характеристика конденсационных моделей

В обычных газовых котлах водяной пар, образующийся при сгорании газа, вылетает в дымоход. В процессе горения его образуется немного, но он все же несет в себе достаточно значимый объем тепловой энергии. Чтобы не тратить попусту это тепло, были разработаны конденсационные котлы.

Дымовые газы в конденсационном котле, прежде чем выйти в дымоотвод, проходят через вторичный теплообменник, где немного нагревают поступающую в агрегат холодную воду

Принцип работы этих установок основан на том, что при охлаждении пар отработанных газов отдает тепло воде из обратки системы отопления. Температура теплоносителя при этом повышается незначительно, но в качестве дополнительного источника тепловой энергии рекуператор вполне пригоден.

Конденсируемая вода из конденсационного котла отводится через специальный патрубок в канализацию либо отдельную емкость. Здесь стоит четко уяснить один нюанс – образующийся конденсат фактически является слабоконцентрированной кислотой. Причем в час его может натекать до 4–6 литров.

Если эту жидкость вылить в септик, то все живущий в нем микробы будут уничтожены. При наличии в загородном доме станции очистки сливать в канализационную систему конденсат из котла нельзя. С конструкцией дымохода все проще, достаточно взять тот, что предназначен для котлов с закрытой камерой.

Газовый камин – оригинальное решение

По стоимости оборудования камины на газу сравнимы с электрическими или дровяными аналогами. Но газовое топливо значительно дешевле. И в отличие от дров газовое отопления с помощью камина в загородном доме предполагает отсутствие проблем с золой. Плюс, не придется постоянно следить за работой топки и заботиться о колке поленьев.

Камины, перерабатывающие газ в тепловую энергию, используются в системах отопления, т.к. не оснащены устройствами, необходимыми для обслуживания двух контуров

По типу установки камины на газу бывают:

По общей конструкции и внутреннему наполнению (горелки, автоматика, устройство камер сгорания) они полностью повторяют газовые котлы. В обоих случаях технология подключения к сетям идентична. Различия существуют лишь в принципе обогрева помещений.

По принципу подключения и организации системы отопления газовые камины схожи с напольными отопительными котлами (+)

Водогрейный котел изначально предназначен для нагрева воды, а обычный камин – для конвекции воздуха от корпуса и лицевого экрана, за которым происходит горение топлива.

Схемы устройства водяного отопления в частном доме

Для обогрева коттеджей обустраиваются отопительные системы с водой в качестве теплоносителя, состоящие из:

• водонагревательного котла (одноконтурного либо двухконтурного);
• трубопроводов и фитингов (металлических или полипропиленовых);
• байпасов, позволяющих отключать отдельные обогреватели от сети;
• батарей (чугунных, алюминиевых, стальных и биметаллических);
• расширительного бака.

Газовые отопительные агрегаты оснащаются специфической системой безопасности, включающей электромагнитный клапан и термопару. Устройства соединены между собой проводами. Если отопительный агрегат функционирует нормально, спай термопары нагревается запальником. В это время по обмотке электроклапана свободно течет ток, который обеспечивает открытое положение клапана. При остывании термопары доступ газа перекрывается электромагнитным клапаном.

По схеме подсоединения батарей они бывают однотрубные и двухтрубные. В первом случае вода подводится и отводится от радиатора при помощи одной трубы. Во втором отопительный прибор подключается к двум раздельным трубопроводным магистралям (подающей и обратной).

Трубы отопления к батареям могут подсоединяться по нижней, верхней, боковой и диагональной схеме

Отопительные контуры по принципу движения воды в трубах бывают с принудительной и естественной циркуляцией. При устройстве второго варианта теплоноситель циркулирует в системе за счет конвекции и гравитации. А принудительная схема предполагает установку циркуляционного насоса.

Для обеспечения нормальной работы системы с двумя и более контурами, подсоединенными к коллектору, в ней предусматриваются установка гидрострелки. Гидравлическая стрелка исключает перепады давления и вероятность возникновения гидроудара.

Расширительный бачок может быть открытым и закрытым (разделенным внутри на две части герметичной мембраной). Для гравитационных систем отопления достаточно будет открытого варианта. Закрытый бак предназначен для контуров с принудительной циркуляцией.

При использовании открытого расширительного бака вода насыщается воздухом, чтобы это не стало проблемой, систему следует дополнить контуром его удаления

Для небольших коттеджей достаточно будет естественного принципа движения воды. Однако если жилое строение имеет два-три этажа, то без насоса не обойтись. Длина циркуляционного контура в первой схеме ограничена 30-тью метрами. На большее расстояние котел воду “продавить” не сможет.

При естественной циркуляции теплоносителя в схеме газового отопления частного дома насос отсутствует. Если котел выбран энергонезависимый, то и вся система обогрева получается не зависящей от электроснабжения. В ней попросту нет потребляющих электричество элементов.

С одной стороны она более стабильна в работе, но с другой – качество отопления в ней ниже (до самых дальних от водонагревателя радиаторов вода доходит сильно остывшей). Особенно последнее касается трубопроводов и батарей из стали либо чугуна. У этих материалов высокое гидравлическое сопротивление, которое снижает ток теплоносителя.

Помимо использования стандартных радиаторов в загородном доме можно организовать газовое отопление с помощью «теплого пола» (+)

Возможен и вариант организации комбинированной системы обогрева. В ней циркуляционный насос подключается к магистрали через байпас. При необходимости быстро прогреть воздух в комнатах он включается на ускорение кругооборота воды. А в остальных случаях отсекается от основной трубы запорными кранами, при этом система продолжает функционировать в естественном (гравитационном) режиме.

Что нужно для обустройства газового отопления

Газификация и построение на основе газа системы обогрева в частном доме производится в несколько этапов:

1. Подготовка и последующее утверждение в надзорных органах проекта газового отопления.
2. Приобретение расходных материалов, котла и иного оборудования.
3. Подключение дома к поселковым газовым сетям.
4. Монтаж газового оборудования и системы трубопроводов с батареями.
5. Заполнение труб теплоносителем.
6. Проверка работоспособности путем пробного запуска.

Самостоятельно подготовить для своего загородного дома проект газового отопления со всеми схемами и расчетами без наличия диплома теплотехника невозможно. К тому же сформированную документацию еще нужно согласовать у газовиков. Лучше всего все эти процедуры доверить сотрудникам соответствующей проектно-монтажной организации.

Схема обустройства в частном доме газового отопления должна быть просчитана до мелочей. Если котел выбрать слишком мощный, то он будет сжигать лишнее топливо. А при недостаточности мощностей агрегату придется работать на пределе возможностей, в результате чего он раньше срока выйдет из строя.

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник. Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

Оборудование для отопления

Только на первый взгляд кажется, что достаточно поставить котел, проложить трубы, подключить к ним радиаторы, и система отопления будет готова. На самом деле перечисленное является обязательным, но далеко не полным перечнем всего, что необходимо. Оборудование для отопления, которое требуется для создания обогрева частного дома, составит достаточно внушительный перечень, и использование каждого элемента из такого списка обусловлено обеспечением нормальных условий для эксплуатации всей системы.

Что для этого нужно?

Некоторое представление о том, какое используется оборудование для отопления частного дома при его монтаже, позволяет получить приведенный ниже рисунок:

Сразу надо отметить, что это далеко не полный перечень. Дополнительно надо учитывать и приборы отопления, которые непосредственно обогревают помещение. Как пример, можно привести еще один рисунок, на котором показаны такие элементы, а также некоторая обвязка.

Любая деталь из показанного на рисунках оборудования для отопления заслуживает, как минимум, краткого упоминания в настоящем обзоре и, насколько возможно, это будет сделано.

О различных элементах системы отопления

Все используемые комплектующие для систем отопления могут быть разделены на несколько различных групп.

Котельное оборудование

К нему можно отнести:

• водогрейный котел;
• расширительный бак;
• насос;
• горелку;
• автоматику управления работой и обвязку котла.

В зависимости от создаваемой системы задействуется различное оборудование для системы отопления.

Так, котел определяется по доступному виду топлива, расширительный бак в зависимости от типа системы может быть открытым или закрытым, что опять же определяется системой отопления. Все эти вопросы – какое оборудование для отопления дома будет использоваться, должны быть решены на этапе проектирования.

Достаточно отметить, что при выборе системы отопления, в которой используется естественная циркуляция, дополнительный насос не требуется, так что правильная постановка задачи, какой она должна быть, позволит значительно сократить затраты на ее создание. В то же время комплектующие для отопления частного дома должны подбираться под параметры конкретных условий работы на этапе проектирования.

Отопительные приборы

Они являются не менее значимой частью системы отопления, чем котел. Достаточно сказать, что именно они непосредственно обогревают помещения. На сегодняшний день применяемые нагреватели для отопления обычно делятся по виду материалов, используемых при изготовлении. Как правило, это радиаторы:

• алюминиевые;
• биметаллические;
• стальные;
• чугунные.

Есть и другие варианты классификации подобных приборов – по цене (бюджетные, премиум класса), исполнению (стандартной формы, эксклюзивные, индивидуальные), надёжности и множеству других факторов.

Но независимо от подхода и имеющихся различий, это в первую очередь нагревательные приборы системы отопления, и так их надо оценивать. Именно эффективность, срок службы и надёжность должны лежать в основе выбора таких приборов.

Трубы

Не менее обширен выбор подобных компонентов системы отопления. Наиболее используемыми как материалы для отопления частного дома являются:

• металлические, в том числе
• стальные;
• медные;
• оцинкованные;
• нержавеющие;
• полимерные, в том числе:
• полиэтиленовые;
• металлопластиковые;
• полипропиленовые;
• армированные.

Выбор того или иного типа труб во многом зависит от возможностей создателя системы отопления. Так, медные при всех своих достоинствах дороги, то же самое относится к нержавеющим и оцинкованным трубам. Во многих случаях определяющим становится выбор способа их соединения, металлические чаще всего требуют сварки или пайки, а также использования резьбовых соединений, что подразумевает обладание определёнными навыками. Кроме того, такие трубы тяжелы и неудобны в работе. Но зато они обладают высокой механической прочностью

Подобных недостатков нет у полимерных труб, среди них особой популярностью пользуются полипропиленовые, причем по рекомендациям специалистов, предпочтения стоит отдавать армированным полипропиленовым трубам. Однако для их соединения требуется специальная сварка, но при этом она достаточно проста, а сами трубы вполне доступны по цене.

Немаловажным является возможность свободного выбора необходимых фитингов – элементов, позволяющих соединять различные участки трубопровода и изменять направление его прокладки. В то же время обязательным надо считать возможность соединения труб из разного материала, например, железных и полимерных.

Поэтому, выбирая материалы для отопления, такие как трубы, необходимо учесть множество дополнительных факторов, в том числе далеко не маловажным будет их цена. Во многом она зависит от выбранного типа разводки – двухтрубная или однотрубная.

Запорно-регулирующая арматура

Должна рассматриваться как неотъемлемая часть системы отопления. Ее предназначение – регулировка температуры, которая может осуществляться изменением потока теплоносителя как на выходе из котла отопления, так и на любой точке трубопровода. С этой целью используются различные комплектующие, для отопления в качестве регулирующих элементов применяются:

• вентили, шаровые краны и задвижки;
• редукторы давления;
• датчики давления и потока;
• воздухоотводчики и поворотные заслонки;
• обратные клапаны;
• предохранительные, запорные и балансировочные клапаны;

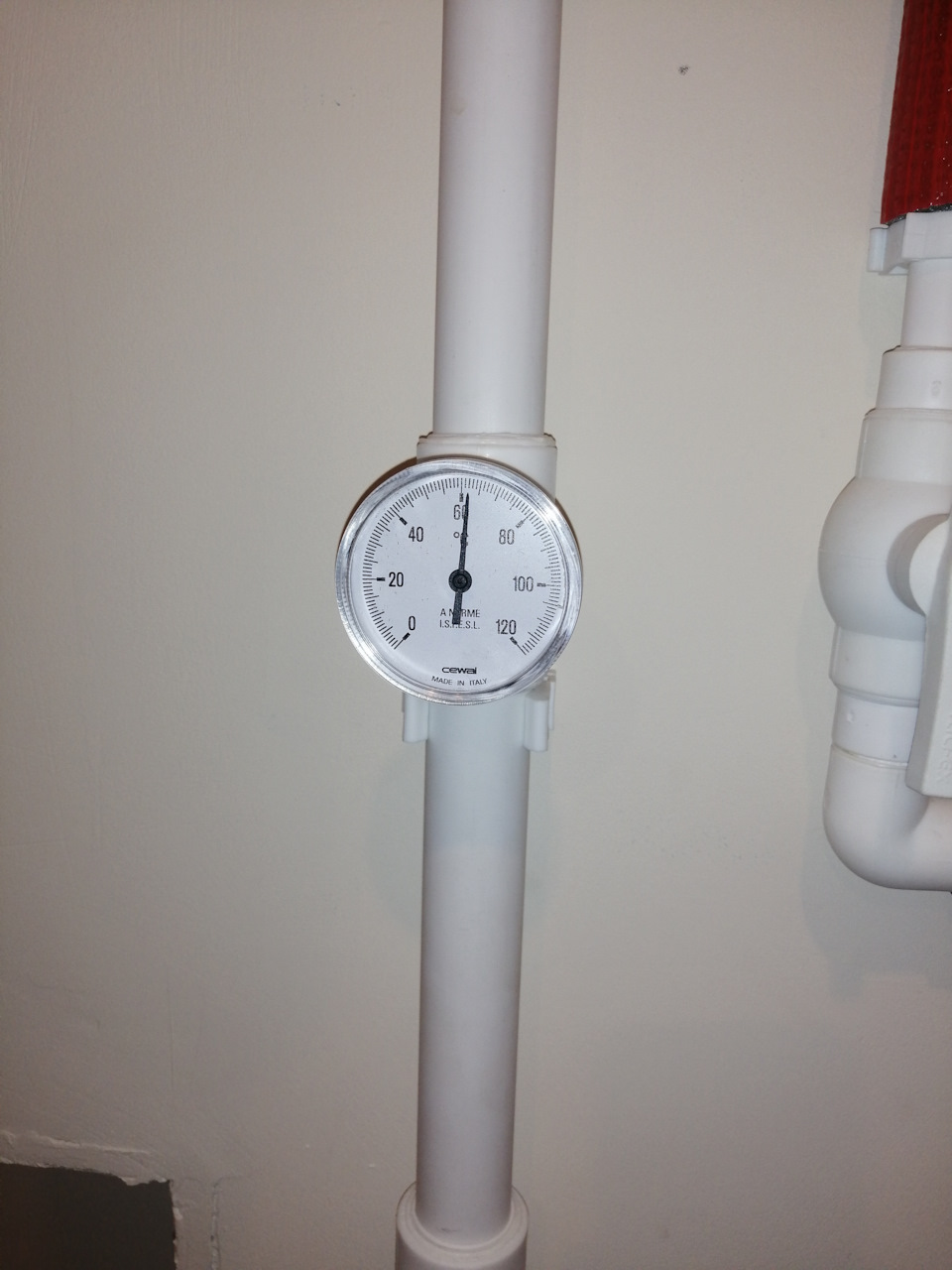

• манометры;
• термостатические устройства.

Подобная арматура устанавливается в необходимых местах, начиная от обогревательных котлов и заканчивая непосредственно радиаторами отопления.

Фильтры

Рассмотренное оборудование для отопления дома будет неполным, если обойти вниманием такой его компонент, как фильтры. Они препятствуют попаданию мусора в котел и обеспечивают поступление в него чистой воды. Конструктивно они могут быть разной формы (косые, прямые) и разного диаметра, позволяющего использовать их в любых трубопроводах.

Как определиться с выбором

Приведенный краткий обзор позволяет понять трудности, стоящие при создании системы отопления. Существует множество рекомендаций и обзоров, описывающих достоинства того или иного элемента, однако не стоит забывать, что обогрев дома – сложная задача, и при неправильном ее решении мерзнуть в холода придется именно вам, а не авторам обзоров. Поэтому необходимо при проектировании системы обогрева пользоваться услугами специалистов, длительное время занимающихся этим делом.

Ну а любые обзоры необходимо оценивать именно как справочный материал, позволяющий лучше понять стоящие задачи.

Оборудование, используемое для создания отопления, нельзя рассматривать в отрыве от самой системы. Именно принципы ее работы, тип и варианты построения в основном определяют, какое оборудование необходимо применять.

Отопление в частном доме своими руками

Частный дом имеет значительные преимущества по сравнению с проживанием в многоквартирном доме, так как появляется возможность полностью сконструировать жилище по своему вкусу. Это касается и создания тепла с помощью современных автономных отопительных систем.

Прежде чем сделать свой выбор, необходимо проанализировать каждый из вариантов по следующим критериям: финансовые затраты, срок эксплуатации системы, доступность источников питания, степень автоматизации, режим эксплуатации, необходимость специального помещения для расположения котла.

Какие варианты отопления применяются в частных домах

Наиболее популярными являются водяное, газовое, электрическое, печное и паровое отопление. В большинстве автономных систем отопления для частного дома используется котел, в котором теплоноситель разогревается до нужной температуры. В качестве горючего может применяться твердое или жидкое топливо, электричество, газ. Потребуются также трубы, протянутые до конвекторов, радиаторов и теплых полов, по которым будет поступать разогретый теплоноситель.

Теплые полы

Есть стереотип: теплый пол используется только как вспомогательная система обогрева. Но это неверно: технология может полностью заменить традиционные радиаторы, если охватить ей как минимум 70% площади напольного покрытия. Кроме того, особую актуальность приобретают «пассивные» факторы сохранения тепла в доме. То есть качественные пластиковые стеклопакеты и утеплитель в стенах.

Важен и грамотный расчет мощности теплых полов. С этим, как правило, помогают консультанты и производители таких решений. Конечно, зимы в Центральной России, на юге и в Поволжье мягче, нежели на Урале и в Сибири. Поэтому для морозных регионов теплые полы все же лучше комбинировать с отопительными системами. Однако это не будет переплатой, поскольку можно будет сэкономить на расходе воды и газа, которые часто используются для обогрева частных домов.

Наиболее востребованные решения теплых полов это:

• нагревательные маты;
• комплекты на основе нагревательного кабеля.

Нагревательный мат — это сетка, на которой уже с завода закреплен двухжильный греющий кабель. Она монтируется в плиточный клей или стяжку пола. А нагревательный кабель укладывается на монтажную ленту и заливается в стяжку 3-5 см, что дает возможность при установке самостоятельно регулировать плотность укладки витков и, как следствие, суммарную мощность обогрева.

Водяное

«Водяное» отопление не подразумевает использование исключительно воды. По трубопроводу может течь как вода, так и антифриз или тосол при температуре от 40 до 90 градусов. Отдавая тепло, жидкость поступает обратно в котел при помощи циркуляционного насоса. Существует два основных вида водяного отопления: самотечный (с естественной циркуляцией жидкости) и с принудительной циркуляцией (когда жидкость течет под давлением, создаваемым насосом).

Преимущества и недостатки водяного отопления

Газовое

Частный дом можно отапливать также с помощью газа, который разогревается в газовых котлах и транспортируется по трубам в жилые помещения. Газовое отопление бывает двух видов: магистральное (газ поступает в частный дом по магистральным трубам) и сжиженное (используются баллоны с сжиженным газом, либо резервуары для газа — газгольдеры).

Преимущества и недостатки газового отопления

Электрическое

При электрическом отоплении используются следующие отопительные приборы: электрообогреватели, электрокамины, конвекторы, «теплые полы».

Преимущества и недостатки электрического отопления

Печное

Этот тип отопления как основной чаще всего применяется на летних дачах, в коттеджах круглогодичного проживания такое отопление используется как дополнительное. Камины и печи топятся углем, дровами, прессованными деревянными гранулами. Под печным отоплением можно понимать два типа: когда печь (кирпичная или иная) стоит в помещении, либо печь может быть подсоединена к водяной системе отопления. Такое бывает, но нечасто, так как очень затратно. Но, к примеру, такой способ был раньше очень распространён в дачных душевых, нет никаких препятствий к использованию его и сегодня.

Преимущества и недостатки печного отопления

Паровое

Принцип работы парового отопления сходен с водяным, только в этом случае вместо воды по трубам движется нагретый пар, который образуется в котле в результате нагрева воды. Как только он доходит до радиаторов, происходит конденсация, и вода при помощи насоса возвращается обратно в котел для нагрева.

Преимущества и недостатки парового отопления

Совет эксперта

Роман Гладких, технический директор компании FRISQUET

В индивидуальном доме самым предпочтительным будет вариант отопления с собственным газовым котлом. Отопление в своем доме я бы разбил на несколько зон со своими температурами, это поможет увеличить комфорт нахождения в доме и реально сократить расходы на отопление, так как при таком подходе заведомо не будет перегреваться помещение. На сегодняшний день отопление можно реализовывать как на теплых полах, так и на радиаторах отопления.

Вопрос горячего водоснабжения тоже очень просто решается с помощью, например, двухконтурного котла с режимом полунакопления ГВС. Этот вариант тоже будет предпочтительным, так как с таким котлом без проблем можно делать рециркуляцию горячей воды, что сделает потребление горячей воды в индивидуальном доме сравнимым с городской квартирой, то есть без задержек и спусков холодной воды после открытия крана с горячей водой.

Как выбрать оптимальный тип отопления для своего дома

Для деревянного дома

Еще в недалеком прошлом тепло в деревянном доме обеспечивала кирпичная печка. В настоящее время появилось гораздо больше вариантов сделать свое жилье теплым. Однако подавляющее большинство собственников деревянных домов отдают предпочтение газовому отоплению. Его преимуществами являются: дешевизна топлива, возможность создать полностью автономную систему отопления, высокий КПД, простота эксплуатации и долговечность (качественный газовый котел прослужит минимум 15 лет). Основным недостатком является необходимость получить разрешение на его установку. Если дом небольшой, то подойдет также электрическое отопление с помощью конвекторов. В том случае, когда дом больше 100 кв м, оптимальным вариантом является водяное отопление на газе.

Для кирпичного дома

Для отопления кирпичного дома чаще всего используется водяное и газовое оборудование. Оно является наиболее распространенным для всех типов домов, но в основном ее любят владельцы кирпичных домов. Это объясняется оптимальным соотношением цены и качества. Кроме этих видов отопления могут использоваться и другие, например, электрический обогрев. “Теплый пол” создаст комфортную обстановку для хождения без обуви.

Для каркасного дома

Главной проблемой отопления каркасных домов является большая теплопотеря, связанная с наличием полостей в стенах и стойках из бруса с сечением. Через потолок также уходит много тепла, что требует специальных работ по утеплению дома. После того, как дом хорошо утеплен, можно использовать комбинированные системы отопления, т.е. сочетание, например, водяного и электрического обогрева. Приоритет специалисты здесь также отдают водяному и газовому отоплению, однако, в дополнение к ним можно использовать «теплый пол» и конвекторы. Печное отопление не рекомендуется, поскольку оно сильно загрязняет помещение. Это общий недостаток данного отопления, характерный для всех типов домов, что связано с использованием каменного угля и дров. Кроме того, задымляется воздух вокруг дома, а дымоход необходимо регулярно чистить.

Совет эксперта

Василий Тютин, юрист, изобретатель «автономной системы энергообеспечения плавучего дома».

Живу в частном доме более 15 лет. Самостоятельно проектировал систему отопления (дизель+электричество), затем переделывал её после подключения к магистральному газопроводу.

Все системы отопления, кроме электрической, по факту предполагают централизацию и доставку тепла в помещения при помощи теплоносителя. В маленьком старинном доме с печкой теплоносителем выступает воздух, в современных условиях обычно в качестве теплоносителя используется вода (при постоянном проживании) или различные виды «незамерзайки» (в режиме дачи). В качестве центрального устройства используется котел, который нагревает теплоноситель.

Отопление на электричестве позволяет создать децентрализованную систему, в которой в каждом обогреваемом помещении будет установлен собственный нагревательный прибор с терморегуляцией, который включается по необходимости. Электрическая система обогрева позволяет получить максимальный комфорт и управляемость, при этом она является и самым дорогим вариантом, в разы превосходящим по стоимости другие системы отопления.

Системы отопления можно разделить на высокотемпературные и низкотемпературные. Первые подразумевают температуру теплоносителя более 60 градусов (в норме 75-80) и относительно небольшой размер приборов отопления, вторые подразумевают температуру теплоносителя до 55 градусов и относительно большие размеры приборов отопления, в частности теплый пол, имеющий большую площадь теплоотдачи.

Системы отопления на газе многие ошибочно проектируют по принципам высокотемпературных систем. Хотя современные газовые котлы – конденсационные, позволяют эффективно строить их как низкотемпературные, обеспечивая диапазон подачи теплоносителя 35-55 градусов. Низкотемпературная система отопления более комфортна и экономична.

Выбор системы отопления это фактически не выбор, а использование имеющихся возможностей. Если у вас есть магистральный газ – безусловно нужно делать систему отопления на основе газового котла, и, если речь идет о новом строительстве, имеет смысл сразу проектировать ее как систему низкотемпературную, с конденсационным котлом, теплыми полами и батареями относительно большой площади.

Как установить отопление в частном доме своими руками

Монтаж водяного отопления

Для монтажа водяного отопления в частном доме понадобится следующее оборудование: печь или котел, работающие на газе либо электроэнергии, радиаторы отопления, трубы различного диаметра, запорная арматура, расширительный бак, компенсирующий избыточное давление в системе, циркуляционный насос, если используется система отопления с принудительной циркуляцией.

При отоплении частного дома нередко используется электрический котел, в котором происходит нагрев жидкого теплоносителя. Электрические котлы могут быть ТЭНовые, индукционные или электродные (ионные). Перед установкой котла необходимо правильно выбрать место, чтобы было легко подсоединить разводку труб системы отопления и контролировать его работу. Сам монтаж электрического котла не представляет особой сложности и сходен с установкой других типов котлов.

Существуют следующие варианты монтажа водяного отопления: с применением одной трубы, двух труб, при помощи коллекторов. Самый простой способ монтажа – это однотрубная система отопления. При таком варианте по всему периметру дома прокладывается только одна труба. Она выходит из подающего патрубка котла, а входит в противоположный. От этой трубы делаются отводы для каждого радиатора. Данный тип отопления является не только самым удобным для монтажа, но и наиболее дешевым.

При двухтрубной системе отопления труба с горячей водой подводится под каждый радиатор, а остывшая вода спускается по обратной линии в котел.

Монтаж водяного отопления своими руками заключается в следующем:

1. обустройство помещения под котел и установка котла;
2. подключение насоса (если он нужен) или монтаж коллектора (если предусмотрен);
3. закрепление всех измерительных и регулирующих приборов около котла;
4. обустройство магистральных трубопроводов;
5. установка радиаторов отопления;
6. проверка системы.

Монтаж газового отопления

Правила монтажа газового отопления в частном доме схожи с монтажом водяного отопления. Газовые котлы могут быть одноконтурные (предназначенные только для обогрева) и двухконтурные (подающие еще и горячую воду); напольные и настенные.

Монтаж газового отопления собственными руками предполагает следующие этапы:

1. устанавливают котел и подсоединяют его к дымоходу, через который удаляются продукты сгорания газа;
2. монтируют трубы и закрепляют их на стенах при помощи специальных кронштейнов;
3. в случае использования принудительной циркуляции теплоносителя, на обратной трубе у входа в котел устанавливают циркуляционный насос;
4. перед насосом монтируют фильтр грубой очистки;
5. на высоте порядка двух метров от середины котла устанавливают расширительный бак;
6. под окнами, не ниже десяти сантиметров от пола, монтируют радиаторы;
7. подсоединяют трубы к котлу;
8. заполняют систему теплоносителем и запускают котел.

Монтаж электрического отопления

Для устройства электрического отопления с помощью тепловентиляторов, масляных радиаторов, конвекторов или инфракрасных обогревателей необходимо установить в каждом помещении отдельную силовую розетку и устройство защитного отключения (УЗО), используя проводку (рекомендуется сечение 2.5 мм для мощности не более 5 кВт). Для работы электрического котла рекомендуется пятижильный кабель.

Система «теплый пол» создается с помощью укладки одножильного или двужильного кабеля, накрытого сверху напольным покрытием. Используемый терморегулятор бывает программируемым, накладным или встроенным.

Как рассчитать необходимую мощность обогревателей

Суммарную мощность электрообогревателя для помещения можно рассчитать таким образом:

1. Определить объем комнаты, умножив площадь на высоту.
2. Полученный результат разделить на 30 (постоянный коэффициент, предлагаемый производителями).

Например, площадь комнаты 18 кв. м, а высота стен — 2,8 м. Получаем об 50,4 куб. м. Делим ее на 30. Нужная мощность обогревателя — 1,68 кВт или 1700 Вт, если эту цифру округлить.

Есть более простой способ расчета, согласно которому на каждый квадратный метр нужно 100 Вт мощности обогревателя. Таким образом для 20 кв. м. нужно 2000 Вт, для 30 кв. м. — 3000 Вт и т.д. Надо учитывать, что этот метод можно применять, если потолки в помещении не выше 3 метров.

Также стоит учитывать, что ни одна из предложенных формул не учитывает свойства материалов, из которых построен дом, качество строительства и иные особенности помещения.

Установка дровяной печи

Размещать металлическую печь нужно в том месте частного дома, где нет сильного движения воздуха. Не разрешается устанавливать отопительное оборудование, работающее на дровах, в помещениях площадью менее 16 кв м. Сама печка должна отстоять от стен на расстоянии не менее 110-130 см, поэтому ее нельзя размещать в узких комнатах. Если дом двухэтажный, то для каждого этажа понадобиться своя печь.

Перед началом установки под печь обязательно монтируется предтопочный стальной лист толщиной не менее 1 мм. Монтаж самой печи не вызывает особых затруднений, здесь просто нужно следовать противопожарной инструкции. Дымоход устанавливается следующим образом:

1. Между балками выпиливается отверстие, соответствующее по размеру квадратной части разделки (специальный короб заводского изготовления);
2. После этого начинается сборка дымохода: к выходу дымохода нужно присоединить трубу, выше монтируется шиберная задвижка, предназначенная для регулирования тяги;
3. Герметичность соединений обеспечивается специальными термостойкими составами;
4. Дымоход пропускается через короб в перекрытии, а пространство между стенками заполняется базальтовым волокном.

Установка кирпичной печи обычно производится во время строительства дома — это идеальный вариант. Кирпичную печь также можно установить в уже существующем доме, но для нее придется сооружать фундамент, что может быть весьма трудоемко и даже нецелесообразно.

Установка оборудования для парового отопления

Монтаж оборудования для парового отопления в частном доме сходен с установкой водяного и газового отопления. Ключевым моментом здесь является выбор парового котла. Они бывают следующих видов: жидкотопливные (работают на бензине и дизельном топливе), твердотопливные (на угле и торфе), газовые (природный и сжиженный газ), комбинированные.

При монтаже трубопровод парового отопления может располагаться как вертикально, так и горизонтально. Разводка магистралей осуществляется по верхней либо нижней схеме. В процессе выбора труб следует учитывать особенности того помещения, где они будут находиться.

Что нужно для отопления частного дома список

Заняться переоборудованием или устройством отопления в частном доме никогда не поздно. Холодное время года в нашей климатической зоне длится довольно продолжительное время, и вряд ли кто-то сможет прожить без обогрева зимой. При грамотно выбранной и установленной системе отопления в доме жилище станет намного уютнее и комфортнее. Ведь обеспечение его теплом является наиважнейшей задачей для домовладельца.

Не так давно комнаты приходилось обогревать только лишь при помощи русских печей, но время не стоит на месте. Благодаря появлению современного оборудования, доступных материалов и схем подключения, а также альтернативного по отношению к дровам топлива появились новые варианты автономного отопления загородного дома. находящегося вдали от централизованных систем.

Основные виды отопительных систем и требования к ним

Отопительные системы отличаются друг от друга по нескольким параметрам. Каждая из них имеет свои положительные стороны и недостатки, но все они должны отвечать определенным условиям. Это:

• доступность;
• надежность;
• удобство в эксплуатации;
• компактность;
• низкий уровень потребления топлива;
• эффективность.

Важнейшим при выборе варианта отопления для дома является наиболее подходящее для конкретного случая сочетание основных требований.

Главное, чтобы в холодное время года домочадцам не пришлось мерзнуть из-за недостаточной мощности отопительной системы или временных перебоев в ее работе в результате неграмотной установки.

Системы отопления бывают:

• воздушными, работающими как приточная вентиляция;
• паровыми, запрещенными в настоящее время для использования в жилых строениях;
• водяными, в которых циркулирует жидкий теплоноситель;
• электрическими, функционирующими за счет электроэнергии;
• открытыми, являющимися наиболее простыми и доступными.

Последний вариант отопления предусматривает использование для обогрева открытого огня, который разводят в печах или каминах. В топках сгорает твердое топливо, и нагреваются стенки печи, благодаря чему находящиеся в непосредственной близости комнаты начинают прогреваться. Но подобная система эффективна только в небольших дачных домиках. В многоэтажных коттеджах печь не способна равномерно прогреть все помещения.

Система парового отопления широко использовалась в первой половине 20 века благодаря своей низкой себестоимости. Сейчас ее применяют для автономного обогрева производственных сооружений, где выработка пара является частью технологического процесса.

Нюансы отопительных приборов

Отопительная система выбирается по принципу доступности, а также выгодности того или иного вида топлива. В качестве энергоносителей используют:

• каменный уголь;
• природный газ;
• обычные дрова;
• торфяные брикеты;
• древесные пеллеты;
• жидкое топливо — солярку или топочный мазут;
• электричество.

Классификация отопительных систем по другим признакам

Также системы отопления, предназначенные для загородного дома, разделяются:

1. По способу циркуляции:

• На естественную, или гравитационную. В ней движение теплоносителя происходит самотеком по трубопроводам, проложенным с небольшим уклоном. Данная система отопления является простой, не требует дополнительных приспособлений, и ее с успехом устанавливают в небольших домах.
• Принудительную, или насосную. Она обеспечивает циркуляцию теплоносителя при помощи установленного в системе насоса.

2. По способу разводки:

• На однотрубную, или последовательную — теплоноситель поступает из одного отопительного прибора в другой, оставляя в каждом из них часть тепла.
• Двухтрубную, или параллельную — к каждому радиатору подходит одна труба с горячим теплоносителем, а другая отходит с уже остывшим.
• Лучевую, или коллекторную — ко всем приборам трубы протягиваются непосредственно от и до нагревателя.

В систему отопления входит отопительный котел, расширительный бачок

3. По количеству подсоединений:

• На одноконтурную. Она имеет всего один маршрут движения, к которому подсоединяются все без исключения отопительные приборы в доме, включая «теплый пол».
• Многоконтурную. В ее состав входят два и более отдельных контура с разделением на комнаты, зимний сад, обогрев пола и т. д.

4. По расположению теплопроводов:

• С верхним.
• Нижним.
• Комбинированным подключением.

5. По схеме движения теплоносителя:

Воздушное отопление

Теплоносителем здесь является горячий воздух. В системы приточной вентиляции устанавливают калориферы или различные теплогенераторы. Втягиваемый с улицы воздух прогревается и принудительно распределяется по специальным каналам — воздуховодам — в помещения по всему дому.

Воздушная климатическая система

Среди преимуществ воздушного отопления можно назвать следующее:

• отсутствие жидкого теплоносителя;
• невозможность протечек и коррозии воздуховодов;
• присутствие увлажнителя воздуха;
• высокую скорость обогрева помещений.

В частных домостроениях воздушное отопление встречается крайне редко. Оно более эффективно для больших промышленных и офисных зданий, так как требует наличия свободного пространства для установки теплогенератора.

К недостаткам относится высокая стоимость монтажа и обслуживания системы, а также сравнительно низкая теплоотдача.

Электрическое отопление

Подобные системы характеризуются тем, что роль теплогенератора здесь играет электроэнергия, в качестве теплопровода выступает электрический провод, а отапливается помещение при помощи нагревательных кабелей, матриц, пленок и др. Это может быть теплый пол или теплые стены и даже потолок. Одним из вариантов электроотопления являются отдельно стоящие масляные батареи, тепловентиляторы и электрические конвекторы. Чаще их используют в качестве дополнительного обогрева.

• экологичность;
• мобильность переносных моделей;
• возможность монтажа практически под любое покрытие;
• простота в эксплуатации.

Новичкам такой тип не рекомендуют

• высокая стоимость электроэнергии, но качественная теплоизоляция ограждающих конструкций дома поможет расходовать ее более экономно;
• трудность обогрева в случае нестабильной подачи электроэнергии;
• необходимость регулярного проветривания в связи со сжиганием кислорода некоторыми моделями отопительных приборов.

Для дачного домика такой вариант обогрева будет наиболее удачным. Но многие владельцы домов в наше время выбирают именно «теплые» полы, оборудованные терморегуляторами.

Водяное отопление

Это самая популярная система обогрева частного домовладения. Традиционно потребители устанавливают котлы, работающие на разных видах топлива. С их помощью жидкий теплоноситель нагревается и поступает сначала в трубы, потом в радиаторы, расположенные в комнатах, а уже затем назад в котел. Подобная система является замкнутым контуром, по которому постоянно циркулирует жидкость.

Необходимо помнить о том, что в морозы отключать водяную систему отопления категорически не допускается. Иначе вода в ней промерзнет и, наверняка, разорвет трубы или батареи.

Положительные стороны системы:

• вода — самый доступный теплоноситель;
• объем жидкости после заполнения системы не меняется;
• при определенной схеме подачи теплоносителя обогрев будет равномерным.

Котельная в деревянном доме

Но водяное отопление не лишено минусов, которые заключаются:

• в большем времени для прогрева помещения;
• возможности внутренней коррозии отопительных приборов;
• предъявлении особых требований к теплоносителю;
• вероятности появления протечек и прорывов труб.

Наилучшим вариантом для водяного отопления считается нагрев теплоносителя газом. Это безопасно, надежно и сравнительно недорого. В этом случае подходит не только магистральный, но и баллонный газ.

Виды котлов

Современные котлы позволяют использовать разные виды топлива, в зависимости от чего они называются:

• электрическими;
• твердотопливными;
• жидкотопливными;
• газовыми;
• комбинированными.

Огромный ассортимент предлагаемой продукции позволяет выбрать обогревательный котел в зависимости от:

• объема помещения;
• разновидности доступного топлива;
• материальных возможностей;
• дополнительных функций.

При покупке стоит обратить внимание на технические параметры котла, его экономичность, санитарные характеристики, возможности для обеспечения теплового режима и, конечно же, внешний вид. Котлы бывают как одноконтурные, предназначенные только для отопления домов, так и двухконтурные, обеспечивающие домочадцев достаточным количеством горячей воды.

Что выбрать для загородного дома

Универсальной рекомендации, которая удовлетворит любого домовладельца, не существует. Все зависит от площади строения и вида доступного топлива.

Наиболее приемлемая система отопления базируется на использовании природного газа. При любом раскладе это будет надежный и дешевый вариант обогрева, но только в том случае, если поблизости проходит магистральный трубопровод. При отсутствии возможности подключения к газовым сетям выбор можно остановить на электрической системе. Ее преимуществом является универсальность и простота монтажа, хотя мощность электросети должна быть достаточно высокой.

В последнюю очередь следует выбирать отопительные системы, работающие на твердом или жидком топливе, а также на сжиженном газе. Здесь придется выделять место для автономного хранения топливных запасов.

Для большого строения и неограниченного бюджета специалисты рекомендуют устанавливать лучевую схему разводки труб с жидким теплоносителем (водой) и многоконтурным котлом. Такая система будет отапливать помещения внутри дома, подогревать воду, пол, поможет сделать тепловые завесы на входе в строение или на въезде в гараж, примет участие в системе снеготаяния и многом другом. А, установив многофункциональное автоматическое управление, меняющее графики температурных режимов, можно будет забыть о постоянном контроле над системой отопления дома.

При ограниченных материальных средствах владельцу будет выгоднее выбрать однотрубную отопительную схему с газовым или работающим на пеллетах котлом.

При этом появится возможность сэкономить на прокладке труб, но придется пожертвовать регулированием температурного режима в помещениях. При бюджетном устройстве отопления не стоит приобретать котел, напичканный автоматикой. Для безопасной его работы будет достаточно наличия только контроллера.

Экономии при отоплении дома можно добиться не только выгодным выбором варианта обогрева. Немаловажным моментом является снижение потерь тепла. Это поможет увеличить тепловую мощность самой системы отопления. Для этого необходимо выявить незапланированные утечки тепловой энергии, строительные дефекты и конструктивный брак. Только при совокупности всех составляющих тепло в доме будет всегда.

Заключение

За весь период существования человека способы обогрева претерпели огромные изменения. Когда-то это был обычный костер в пещере, через столетия появились печи, а через тысячелетия — сложнейшие автоматизированные системы. В наше время владельцу загородного дома предлагается огромный ассортимент отопительных приборов и различные варианты источников тепла. Главное — правильно сориентироваться и выбрать оптимальную и эффективную отопительную систему, которая сможет защитить от холода.

Отопление частного дома для новичков.

Если вы начали обдумывать как сделать отопление в вашем новом доме, то эта статья окажется для вас полезной! Отправной точкой для нас будет расчет тепловых потерь тех помещений, которые мы собираемся отапливать. Такой расчет можно заказать у профессионального проектировщика (имеет смысл для больших коттеджей и производственных помещений), либо сделать его при помощи калькулятора тепловых потерь. После расчета тепловых потерь, нужно переходить к выбору котла

Выбор котла для дома.

Дальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом. Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет. Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла. Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.

Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя. Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.

Выбор типа и конфигурации системы отопления.

Необходимо заранее обдумать конфигурацию системы отопления. Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования. И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол. Последний вариант системы отопления является частный случаем комбинированной системы отопления .

Системы отопления отличаются способом циркуляции теплоносителя. Имеются три вида систем отопления по циркуляции теплоносителя:

• Гравитационные системы отопления — в них циркуляция теплоносителя происходит по причине разделения теплоносителя по плотности в результате нагрева в котле. Нагретая вода легче холодной поэтому она поднимается вверх по подающей трубе, а потом при помощи силы тяжести «проталкивает» холодную воду в котел. Такая система является энергонезависимой, но требует большого диаметра труб и соблюдения уклонов.
• Системы отопления с принудительной циркуляцией — наиболее популярные на данный момент системы отопления. В них циркуляция теплоносителя обеспечивается с помощью специального насоса. Системы с принудительной циркуляцией можно делать с помощью труб малых диаметров, что значительно снижает стоимость материалов и монтажа. Кроме этого, в системах с принудительной циркуляцией, разница температуры между подачей обраткой меньше, чем гравитационных, а это создает более комфортные условия для работы теплообменника котла.
• Системы отопления с комбинированной циркуляцией — это гравитационные системы, на которые для улучшения циркуляции установлен насос. Обычно, насос в таких системах устанавливается на «байпас».

Теперь перейдем к выбору труб для отопления.

Выбор труб для отопления.

Выбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов для вашей системы. Для начала решим какая вам нужна система отопления. Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен. Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.

Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя. Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще. Но стоит помнить, что замуровывать в стену лучше цельные участки без прессовых и цанговых соединений. На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.

Для отопления можно брать трубы следующих видов:

• Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра)
• Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом. Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
• Полипропиленовые — очень популярный материал для монтажа. но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы. они могут быть армированы стекловолокном, металлической фольгой в среднем слое или в наружном слое. Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая. но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
• Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм. Трубы меньшего диаметра можно использовать для теплых полов.
• Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.

Медные трубы для отопления

Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром 20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе

Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1.25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику. Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления, например для полипропиленовых труб часто стояки делают трубой 40 мм, подводы к радиаторам делают или трубой 32 мм. или трубой 25 мм, а байпасы на радиаторах делают трубой 20 мм. в диаметре.

Если у вас установлен твердотопливный отопительный аппарат. то первые 3-4 метра от него необходимо отвести металлическими трубами. а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления. Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.

Полипропиленовые трубы с наружной армировкой

Выбор приборов отопления для вашего дома.

Приборы отопления могут быть разными:

• Радиаторы всех видов.
• Конвекторы настенные или встраиваемые в пол
• Регистры из труб
• Системы теплого пола.

Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации. Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы. Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок». Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало. Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический. Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.

Выбор запорной арматуры для отопления.

Шаровый кран марки vienna от фирмы Itap

Для отопления лучше всего применять латунные шаровые краны разных диаметров. На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении. Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления. Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.

Не стоит покупать дешевую запорную арматуру (вентиля и краны). Они могут быть изготовлены из материалов низкого качества и не прослужат долго. Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом. Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными. Советую запомнить несколько названий:

Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля. Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.

Выбор циркуляционного насоса.

Этот пункт актуален если у вас система с принудительной циркуляцией теплоносителя. По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться

Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров возможна только принудительная циркуляция! Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции. В её состав входит циркуляционный насос с напором 6 или 8 метров. О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.

Источники бесперебойного питания.

Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и система управления котла (если она энергозависимая) не прекратили работать. Если у вас установлен настенный газовый котёл, то такой источник необходим. Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт). Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы. Отдельная статья по теме источников бесперебойного питания представлена здесь.

Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже. Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба. Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.

Газовое отопление частного дома: схемы, варианты устройства, обзор лучших решений

Отопительные системы, использующие в качестве топлива газ, имеют отличную эффективность и надежность. Генераторы тепловой энергии в них обладают высоким КПД и безопасны в эксплуатации. Организовать газовое отопление частного дома можно несколькими способами. Есть решения как бюджетные в исполнении, так и более дорогие с максимальной экономичностью и стабильностью в работе.

Снабжение газом: магистраль vs газгольдер

Без сжигаемого горючего толку от любого варианта внутридомовой отопительной системы в автономном исполнении будет ноль. Газ – это первое о чем необходимо подумать при планировании в загородном доме газового отопления.

Далеко не все населенные пункты в России газифицированы. Однако “голубое топливо” можно получать не только из трубы или баллона со сжиженным топливом, но и из газгольдера.

При отсутствии в поселке газовой магистрали можно воспользоваться вариантом с автономным снабжением топливом из газгольдера, предназначенного для хранения газа в сжиженном состоянии

Природный газ, состоящий в основном из метана, в частные дома подается по трубам. Сжиженный его аналог – это пропан-бутановая смесь, которую для транспортировки и хранения закачивают в емкости. Давление в таких баллонах и газгольдерах около 15–18 атмосфер.

При организации отопления в частном доме с помощью баллонных емкостей в 50 литров последние зимой придется менять каждые 2-3 дня. Если для загородного коттеджа выбрано автономное газоснабжение, то лучше всего предпочесть газгольдер, который объемом может быть до 20 кубометров.

Выбор емкости по кубатуре зависит от уровня потребления сжиженных углеводородных газов (СУГ). Здесь необходимо учесть не только водогрейный котел, но и камин и газовую плиту, если они используются в доме. Для коттеджа в 150 кв.м. рекомендуется газгольдер устанавливать объемом в 2000–3000 литров. А для загородного жилища в 300 кв.м. потребуется вариант на 8000–9000 литров.

Основной недостаток газгольдера – устанавливать его можно только на большом по площади участке, емкость по требованиям СНиПов должна быть удалена от дома минимум на 10 м

По стоимости подключения газопровод в большинстве случаев более выигрышен, нежели резервуар в земле. Но только, когда населенный пункт уже газифицирован. Возможны и ситуации, при которых установка газгольдер обойдется дешевле, нежели подсоединение к магистральному трубопроводу. Все зависит от конкретных условий подключения в регионе и удаленности поселка от большой газовой магистрали.

При использовании газгольдера не придется беспокоиться о наличии давления в трубе. Он предельно прост в эксплуатации. Надо лишь регулярно вызывать специалистов для его проверки на безопасность, а также не забывать производить заправку. Для монтажа всей системы потребуется не более трех дней.

Если выбран автономный вариант газификации, то газовый котел следует приобретать тот, который предназначен для работы на СУГ. В продаже есть модели, рассчитанные на функционирование исключительно на магистральном природном газе. Но большинство газовых генераторов тепла приспособлены для сжигания обоих разновидностей этого топлива. Придется только поменять жиклеры, а также перенастроить на иной режим клапана и электронику.

Выбор отопительного газового котла

Современное теплогенерирующее оборудование на газу имеет разнообразную автоматику и в состоянии работать в нескольких режимах. Оно может быть напольным и настенным. Второй вариант более компактен, но имеет ограничения по мощности. Если модель выбирается для большого по площади частного дома, то придется приобретать мощный агрегат в напольном исполнении.

Газовые котлы подразделяются по способу исполнения, типу розжига, энергоэффективности, числу контуров и методу отвода продуктов сгорания (+)

Принцип функционирования газового котла предельно прост – горючие поджигается в горелке при помощи пьезоэлементов или электронного розжига, далее в результате прогорания топлива образуется тепловая энергия, которая посредством теплообменника передается воде. Последняя уже используется в качестве теплоносителя в системе отопления либо расходуется в ГВС.

По эффективности работы традиционные конвекционные газовые котлы проигрывают конденсационным. Производительность первых не превышает 90% от расхода энергии. Производители вторых гарантируют КПД 100%, в некоторых моделях обещано 105 и даже 110 % (+)

Теплообменник в газовом котле может быть выполнен:

Наиболее распространены варианты из стали. Этот металл дешев и пластичен, благодаря чему трещины от постоянного нагрева/остывания в нем появляются реже. Но стальные элементы при постоянном взаимодействии с водой системы газового отопления, обустроенной в загородном доме, быстро начинают коррозировать.

Чугунный теплообменник самый долговечный, стальной более дешев, а медный наиболее эффективен в плене передаче тепла воде

Чугун меньше подвержен коррозии, но он довольно тяжел. Большинство моделей котлов с чугунными теплообменниками напольные. На стене такое тяжеловесное и габаритное оборудование смонтировать проблематично. Если нужен компактный и максимально легкий нагревательный агрегат, то наилучший вариант – с медным змеевиком. Однако стоит он дороже всего среди аналогов из иных металлов.

Для снабжения коттеджа теплом и горячей водой можно выбрать схему с двумя одноконтурными котлами либо вариант с одной двухконтурной установкой

От количества контуров в водонагревательном котле на газу зависит схема обвязки и принцип его использования. Один теплообменник изначально предназначен для организации в частном доме системы газового отопления. Для ГВС необходимо устанавливать еще один котел либо сразу подбирать двухконтурную модель.

Нагревать горячую воду для бытовых нужд лучше всего в накопительном бойлере. Потоковые модели менее экономичны. Газа они расходовать на нагрев будут больше.

Настенные газовые котлы представляют собой полностью укомплектованную миниатюрную котельную. В их конструкции есть собственный циркуляционный насос, расширительный бак и группа безопасности. Большинство видов настенного оборудования обслуживает два контура (+)

Какая камера сгорания лучше

Чтобы газ в топке котла горел, ему необходима постоянная подача кислорода. Берется он непосредственно из помещения котельной либо втягивается с улицы. Первый вариант подразумевает естественный приток воздуха, а второй – принудительный с помощью вентилятора.

Газовые котлы оборудуются камерами сгорания двух типов:

1. Закрытыми – подпитка кислородом производится через зазор между спаренными трубами разного диаметра. Продукты горения отводятся по внутреннему каналу.
2. Открытыми – воздух в топку поступает из комнаты с нагревательной установкой через приточный клапан. Продукты горения выводятся круглым в сечении дымовым каналом.

Первый вариант независим от площади помещения. Пригоден для комнат любого размера. Выводить коаксиальный вид дымохода от агрегата с закрытой топкой можно через стену или верхнее перекрытие с кровлей.

Во втором случае придется устанавливать высокую в 5–6 метров дымоходную трубу, иначе тяги для засасывания в камеру сгорания необходимых объемов кислорода будет недостаточно. Но зато газовым котлам с атмосферной горелкой не требуется подключение к электросети. Вентилятора в них нет, все происходит естественным образом без принудительной циркуляции.

Котлы с закрытыми камерами и принудительным нагнетанием воздуха в сравнении с открытыми обладают более высоким КПД, но им для работы требуется постоянное электроснабжение

Водонагреватели на газу с открытой топкой рекомендовано ставить в специальных помещениях с хорошей вентиляцией. Если смонтировать их в жилых комнатах, то они сильно уменьшат объем кислорода в оных. Без принудительной вентиляционной системы здесь уже будет не обойтись. А это дополнительные траты на монтаж и последующую эксплуатацию оборудования для вентилирования воздуха.

Характеристика конденсационных моделей

В обычных газовых котлах водяной пар, образующийся при сгорании газа, вылетает в дымоход. В процессе горения его образуется немного, но он все же несет в себе достаточно значимый объем тепловой энергии. Чтобы не тратить попусту это тепло, были разработаны конденсационные котлы.

Дымовые газы в конденсационном котле, прежде чем выйти в дымоотвод, проходят через вторичный теплообменник, где немного нагревают поступающую в агрегат холодную воду

Принцип работы этих установок основан на том, что при охлаждении пар отработанных газов отдает тепло воде из обратки системы отопления. Температура теплоносителя при этом повышается незначительно, но в качестве дополнительного источника тепловой энергии рекуператор вполне пригоден.

Конденсируемая вода из конденсационного котла отводится через специальный патрубок в канализацию либо отдельную емкость. Здесь стоит четко уяснить один нюанс – образующийся конденсат фактически является слабоконцентрированной кислотой. Причем в час его может натекать до 4–6 литров.

Если эту жидкость вылить в септик, то все живущий в нем микробы будут уничтожены. При наличии в загородном доме станции очистки сливать в канализационную систему конденсат из котла нельзя. С конструкцией дымохода все проще, достаточно взять тот, что предназначен для котлов с закрытой камерой.

Газовый камин – оригинальное решение

По стоимости оборудования камины на газу сравнимы с электрическими или дровяными аналогами. Но газовое топливо значительно дешевле. И в отличие от дров газовое отопления с помощью камина в загородном доме предполагает отсутствие проблем с золой. Плюс, не придется постоянно следить за работой топки и заботиться о колке поленьев.

Камины, перерабатывающие газ в тепловую энергию, используются в системах отопления, т.к. не оснащены устройствами, необходимыми для обслуживания двух контуров

По типу установки камины на газу бывают:

По общей конструкции и внутреннему наполнению (горелки, автоматика, устройство камер сгорания) они полностью повторяют газовые котлы. В обоих случаях технология подключения к сетям идентична. Различия существуют лишь в принципе обогрева помещений.

По принципу подключения и организации системы отопления газовые камины схожи с напольными отопительными котлами (+)

Водогрейный котел изначально предназначен для нагрева воды, а обычный камин – для конвекции воздуха от корпуса и лицевого экрана, за которым происходит горение топлива.

Схемы устройства водяного отопления в частном доме

Для обогрева коттеджей обустраиваются отопительные системы с водой в качестве теплоносителя, состоящие из:

• водонагревательного котла (одноконтурного либо двухконтурного);
• трубопроводов и фитингов (металлических или полипропиленовых);
• байпасов, позволяющих отключать отдельные обогреватели от сети;
• батарей (чугунных, алюминиевых, стальных и биметаллических);
• расширительного бака.

Газовые отопительные агрегаты оснащаются специфической системой безопасности, включающей электромагнитный клапан и термопару. Устройства соединены между собой проводами. Если отопительный агрегат функционирует нормально, спай термопары нагревается запальником. В это время по обмотке электроклапана свободно течет ток, который обеспечивает открытое положение клапана. При остывании термопары доступ газа перекрывается электромагнитным клапаном.

По схеме подсоединения батарей они бывают однотрубные и двухтрубные. В первом случае вода подводится и отводится от радиатора при помощи одной трубы. Во втором отопительный прибор подключается к двум раздельным трубопроводным магистралям (подающей и обратной).

Трубы отопления к батареям могут подсоединяться по нижней, верхней, боковой и диагональной схеме

Отопительные контуры по принципу движения воды в трубах бывают с принудительной и естественной циркуляцией. При устройстве второго варианта теплоноситель циркулирует в системе за счет конвекции и гравитации. А принудительная схема предполагает установку циркуляционного насоса.

Для обеспечения нормальной работы системы с двумя и более контурами, подсоединенными к коллектору, в ней предусматриваются установка гидрострелки. Гидравлическая стрелка исключает перепады давления и вероятность возникновения гидроудара.

Расширительный бачок может быть открытым и закрытым (разделенным внутри на две части герметичной мембраной). Для гравитационных систем отопления достаточно будет открытого варианта. Закрытый бак предназначен для контуров с принудительной циркуляцией.

При использовании открытого расширительного бака вода насыщается воздухом, чтобы это не стало проблемой, систему следует дополнить контуром его удаления

Для небольших коттеджей достаточно будет естественного принципа движения воды. Однако если жилое строение имеет два-три этажа, то без насоса не обойтись. Длина циркуляционного контура в первой схеме ограничена 30-тью метрами. На большее расстояние котел воду “продавить” не сможет.

При естественной циркуляции теплоносителя в схеме газового отопления частного дома насос отсутствует. Если котел выбран энергонезависимый, то и вся система обогрева получается не зависящей от электроснабжения. В ней попросту нет потребляющих электричество элементов.

С одной стороны она более стабильна в работе, но с другой – качество отопления в ней ниже (до самых дальних от водонагревателя радиаторов вода доходит сильно остывшей). Особенно последнее касается трубопроводов и батарей из стали либо чугуна. У этих материалов высокое гидравлическое сопротивление, которое снижает ток теплоносителя.

Помимо использования стандартных радиаторов в загородном доме можно организовать газовое отопление с помощью «теплого пола» (+)

Возможен и вариант организации комбинированной системы обогрева. В ней циркуляционный насос подключается к магистрали через байпас. При необходимости быстро прогреть воздух в комнатах он включается на ускорение кругооборота воды. А в остальных случаях отсекается от основной трубы запорными кранами, при этом система продолжает функционировать в естественном (гравитационном) режиме.

Что нужно для обустройства газового отопления

Газификация и построение на основе газа системы обогрева в частном доме производится в несколько этапов:

1. Подготовка и последующее утверждение в надзорных органах проекта газового отопления.
2. Приобретение расходных материалов, котла и иного оборудования.
3. Подключение дома к поселковым газовым сетям.
4. Монтаж газового оборудования и системы трубопроводов с батареями.
5. Заполнение труб теплоносителем.
6. Проверка работоспособности путем пробного запуска.

Самостоятельно подготовить для своего загородного дома проект газового отопления со всеми схемами и расчетами без наличия диплома теплотехника невозможно. К тому же сформированную документацию еще нужно согласовать у газовиков. Лучше всего все эти процедуры доверить сотрудникам соответствующей проектно-монтажной организации.

Схема обустройства в частном доме газового отопления должна быть просчитана до мелочей. Если котел выбрать слишком мощный, то он будет сжигать лишнее топливо. А при недостаточности мощностей агрегату придется работать на пределе возможностей, в результате чего он раньше срока выйдет из строя.

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник. Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

Как сделать отопление частного дома или квартиры

Постепенное удорожание комплектующих и низкое качество работ, выполняемых монтажными бригадами, заставляет домовладельцев лично обустраивать обогрев загородных коттеджей. Но энтузиазм лучше подкрепить базовыми знаниями, иначе придется устранять ошибки, снова тратить деньги. Предлагаем рассмотреть каждый этап организации отопления частного дома — от проектирования и выбора оптимальной схемы до монтажа оборудования своими руками.

Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
2. Чисто электрической — конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
4. Комбинированный — печь на дровах + электрообогреватели любого типа.

Чтобы двигаться дальше, нужно решить, какой вид отопления лучше – выгоднее, эффективнее, удобнее. Мы однозначно рекомендуем выбрать водяную систему. Причины:

• для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2—3 котла;
• при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
• возможность организовать горячее водоснабжение (ГВС) — установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
• к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
• при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
• система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2—3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку — провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:

Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

• эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
• удобство при эксплуатации;
• как часто придется обслуживать агрегаты, расценки на вызов мастера;
• требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

Примечание. Результаты расчетов и цены даны по состоянию на 15.02.2018. Со временем данные теряют актуальность, но разница в стоимости 1 кВт сохраняется.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

1. Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
2. Сжигать уголь и дрова — самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
3. Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
4. Проверенный вариант – совмещение 2—3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

Какое топливо лучше использовать в конкретных условиях, подробно рассказывается в отдельном материале. Также рекомендуем посмотреть видео и выслушать полезные советы эксперта:

Схемы систем водяного отопления

Переходим к следующему шагу – разработке проекта будущей системы, согласно которому будем закупать материалы, арматуру и теплосиловое оборудование. Задача – выбрать подходящий тип разводки, нанести трубы на планировку частного дома, расставить отопительные приборы.

Оговорка. Подразумевается, что под монтаж теплогенератора место уже выделено – помещение топочной, пристройка, кухня либо коридор. Требования нормативов к размещению котлов мы подробно изложили в другой публикации.

Для доставки нагретой воды к приборам и передачи теплоты воздуху комнат применяются следующие схемы:

• однотрубные – горизонтальная «ленинградка» либо стояковая система;
• двухтрубные – тупиковая, коллекторная, попутная кольцевая (иначе – петля Тихельмана);
• водяные контуры напольного обогрева — теплые полы (ТП).

Первые 2 вида разводок работают совместно с радиаторами или другими нагревательными приборами. Движение теплоносителя обеспечивается двумя способами:

1. Принудительно, с помощью электрического насоса, установленного на магистральном трубопроводе либо прямо в котле.
2. Естественная циркуляция воды по трубам (самотек) за счет разницы температуры и массы теплоносителя между подающей и обратной линией. Холодная жидкость тяжелее, поэтому стремится вытеснить горячую вверх.

В первом случае система не сообщается с атмосферой, работает с избыточным напором 0.6…3 Бар в зависимости от степени нагрева и первоначального давления в сети. Возникающий излишек расширяющейся воды воспринимает закрытый бак с резиновой мембраной внутри.

Самотечная схема контактирует с атмосферой через расширительный бачок, находящийся в высшей точке системы. Таким способом предотвращается завоздушивание — образовавшиеся в трубах и батареях пузырьки поднимаются и уходят в открытый бак. Эффективному отведению воздуха способствуют уклоны горизонтальных участков.

Рассмотрим отдельно каждый вариант и для наглядности приведем примеры типовых схем.

Однотрубные разводки – плюсы и минусы

Подача и возврат теплоносителя в данной системе организован по единственной закольцованной трубе. Соответственно, каждый радиатор подсоединяется к магистрали обеими подводками. В ленинградской схеме этот коллектор проложен горизонтально, стояковой – вертикально.

Слева изображено подключение радиатора к вертикальному стояку, справа — по ленинградской горизонтальной схеме

Негативные моменты однотрубного распределения теплоносителя:

• из-за подмеса охлажденной воды температура магистрали снижается на 1—2 °C после каждой батареи;
• чтобы обеспечить требуемый расход теплоносителя в приборах отопления, диаметр основного трубопровода должен составлять не менее 25 мм на всем протяжении;
• при количестве радиаторов более 5 штук сечение коллектора увеличивается до 32 мм;
• последние батареи получают охлажденный теплоноситель, поэтому греют хуже, проблема решается наращиванием числа секций или увеличением размеров панелей на 10%;
• «благодаря» увеличенному диаметру магистрали и наращиванию радиаторов возрастают затраты на материалы.

Примечание. Здесь перечислены минусы «ленинградки», при вертикальной разводке недостатки не столь критичны. Там проблема другая – пронизывающие перекрытия стояки нелегко замуровать внутрь стен, трубы торчат на виду. Больше подробностей здесь: описание однотрубных тепловых сетей.

Классическая «ленинградка» закрытого типа с газовым котлом

1. Упрощенная прокладка – одну трубу легче монтировать, нежели две.
2. Ленинградская система отопления частного дома, собранная из полипропиленовых труб, – самый бюджетный вариант. Но если применить металлопластик или сшитый полиэтилен, указанное преимущество нивелируется за счет цены фитингов.
3. Однотрубные вертикальные стояки – лучшее решение при устройстве гравитационной системы в двухэтажном доме.

Учитывая особенности однотрубных схем и отсутствие монтажного опыта у большинства домовладельцев, мы рекомендуем собирать «ленинградку» в небольших дачных или жилых строениях. Если хотите сэкономить, используйте полипропилен плюс недорогие стальные радиаторы.

Способы двухтрубного подключения батарей

Главное отличие этих систем от однотрубных заключается в раздельной подаче теплоносителя к приборам – горячая вода приходит к батареям по одной магистрали, а возвращается по другой. При монтаже отопления применяется 3 вида схем:

Классическая тупиковая (плечевая). Теплоноситель подается к группе батарей, затем движется назад по обратному трубопроводу. При необходимости система делится на несколько тупиковых ветвей, между ними устанавливается гидравлическое равновесие за счет балансировки.

Важный момент. Главное преимущество двухтрубных сетей – подача воды с одинаковой температурой на все радиаторы. Отсюда остальные плюсы – разводящие трубы меньшего диаметра (15—20 мм), нормальные размеры батарей и отсутствие ограничения по количеству приборов.

Застройщику – новичку, впервые монтирующему отопление своими руками, рекомендуется остановиться на первом варианте – плечевой разводке. Она проста и надежна, наиболее доступна по затратам. Эскизный проект в одноэтажном доме разрабатывается так:

1. На плане здания отметьте окна и расположите возле этих проемов радиаторы. При отсутствии остекления прибор ставится у самой холодной наружной стены.
2. Разместите на чертеже отопитель – котел, печь с водяным греющим контуром, тепловой насос.
3. Вдоль наружных стен проведите из котельной трубы до батарей. Чтобы не пересекать дверной проем, разделите сеть на 2 плеча примерно одинаковой длины.
4. При наличии второго этажа сделайте 1—2 дополнительных ветви, прокладываемые наверх. Ветку второго этажа лучше поднимать сразу из котельной.

Диаметры труб для здания 100…200 м² (закрытая система): от котла – Ду20, плечи (ответвления) – Ду15, подводки к обогревателям – Ду10. Указанные сечения взяты из практики, считать расход воды и гидравлику не нужно. Исключение – дома сложной конфигурации, большой этажности и площади.

Справка. Обозначение «Ду» указывает на диаметр внутреннего прохода в миллиметрах (округленно). Например, Ду пластиковой трубы 26 х 2 мм составляет 20 мм.

Делать коллекторную систему удобно в процессе строительства – подводки к батареям прячутся в полах. Петля Тихельмана выручает в ситуации, когда нужно «посадить» на 1 линию 10…20 радиаторов. На нашем ресурсе есть отдельный материал, посвященный рассмотрению двухтрубных способов разводки.

О контурах напольного обогрева

Преимущества водяного ТП перед другими способами отопления очевидны:

• равномерный прогрев комнаты, начиная с нижней зоны;
• экономичность – за счет меньшей температуры воды (35…55 градусов против 60…80 °C на батареях);
• эстетичность – не видно обогревателей и трубопроводов;
• удобное регулирование с помощью автоматики – сервоприводов распределительного коллектора и датчиков комнатной температуры.

Наряду с внушительными плюсами, отметим главный недостаток ТП – высокие затраты на приобретение материалов и монтаж. На контуры понадобится приличный метраж качественной трубы (металлопластик, медь, сшитый полиэтилен), коллектор с расходомерами и смесительным узлом. Прибавьте раскладку петель и устройство цементной стяжки пола – выйдет немалая цифра.

Совет по удешевлению строительства. В загородном доме или квартире до 150 м² можно сэкономить на покупке коллектора и смешивающего узла – изготовить гребенку ТП самому из тройников, а для ограничения температуры теплоносителя поставить термоголовки RTL.

Второстепенные недостатки напольных контуров:

1. Инертность. При нагреве бетонный монолит поглощает массу тепла, которое продолжает отдавать после отключения нагрева. И наоборот, «разгон» остывших ТП отнимает 4…6 часов.
2. В случае прорыва трубы внутри стяжки ремонт сильно затруднен. Вряд ли обойдется без вызова мастеров, ведь нужно отыскать дефект, вскрыть монолит и грамотно устранить протечку.
3. Авария ТП в многоквартирном доме – настоящая проблема. Придется ремонтировать собственное жилище плюс затопленное соседское (с нижнего этажа).

Инертность теплых водяных полов «побеждается» с помощью традиционных радиаторов, быстро реагирующих на изменение температуры котловой воды. Для удобства регулировки монтируется 2 системы – ТП и батареи, что недешево. Как самостоятельно обустроить греющие контуры отопления, читайте в другом нашем руководстве.

Оборудование, комплектующие и материалы

Следующий шаг после разработки схемы – подбор всех элементов отопления:

• теплогенератора;
• радиаторов, коллектора теплых полов;
• труб;
• расширительного бачка, циркуляционного насоса, арматуры и деталей обвязки отопителя.

Уточнение. Газовые котлы настенного типа и некоторые напольные модели комплектуются насосом и расширительной емкостью, расположенной внутри агрегата. Если планируется приобретение такого аппарата, все равно убедитесь, что объема бачка хватит для вашей системы.

Сразу оговоримся, что в качестве отопительного агрегата будем рассматривать водогрейный котел. Установить воздушный или геотермальный тепловой насос без помощи специалистов у вас не получится, а присоединение водяного контура печки выполняется аналогично обвязке твердотопливного теплогенератора.

Как рассчитать вместительность расширительного резервуара, правильно подобрать насос и арматуру:

1. Полезный объем бачка должен составлять минимум 10% от общего количества теплоносителя, циркулирующего в тепловой сети. Водяная рубашка котла тоже считается.
2. Если площадь здания не превышает 150 м², то циркуляцию обеспечит насос с 25/40 либо 32/40. Первая цифра – диаметр резьбового присоединения, вторая – развиваемое давление. Агрегат 25/40 оснащен трубной резьбой 1” и способен выдать напор 0.4 Бар.

Окончательный список комплектующих составляется после выбора основных элементов – теплосиловой установки, батарей и насоса с баком. Соответственно, дальше мы рассмотрим вопрос…

Как подобрать отопительный агрегат

Факторы, влияющие на выбор котла (или нескольких водогрейных аппаратов):

• используемый энергоноситель;
• мощность теплогенератора;
• зависимость от внешних источников энергии;
• цена;
• функциональность, удобство эксплуатации.

Примечание. Критерии подбора отопителя расположены в порядке приоритета. Пользователю важно, чтобы агрегат потреблял дешевое топливо и производил достаточно тепла. Цена играет второстепенную роль, на третьем месте стоит комфорт и функциональность.

Все бытовые котлы принято делить на группы по типу сжигаемого горючего (энергоносителя):

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные, потребляющие солярку и отработанное масло;
• универсальные, работающие на 2—3 видах энергоносителей.

Каждая из перечисленных групп делится на разновидности по принципу работы, способу установки и другим критериям. Сделаем обзор существующих котлов и дадим ряд полезных рекомендаций.

Разновидности газовых котлов

Для организации отопления в частных домах продается 3 типа агрегатов, использующих природный газ:

1. Атмосферные. Камера сгорания – открытая, воздух на горение забирается из помещения котельной. Эффективность работы лежит в пределах 86…88%.
2. Наддувные (иначе – турбированные). Воздух в закрытую топку нагнетается вентилятором, управляемым электронной схемой. КПД котлов составляет 90…93%.
3. Конденсационные. Конструктивно похожи на турбированные отопители, но теплообменник и горелка устроены таким образом, что в определенном режиме котел использует скрытую теплоту сгорания топлива. Эффективность – 95%.

Справка. Все теплогенераторы способны сжигать 2 вида горючего – природный газ и сжиженная пропан-бутановая смесь (СУГ). Для перехода на СУГ производится замена топливных жиклеров и настройка автоматики.

Котлы изготавливаются в настенном, напольном и парапетном исполнении. Первая группа — это готовые мини-котельные, укомплектованные собственным расширительным бачком и насосом. Вторая разновидность — агрегаты большой мощности, либо не зависящие от электричества. Парапетные модели ставятся возле наружной стены, дымоход выводится прямо на улицу.

Среди большого ассортимента газовых водогрейных аппаратов непросто сделать правильный выбор. Наши рекомендации такие:

1. При ограниченном бюджете приобретайте атмосферный настенный котел. Но помните – отопители с открытой камерой нуждаются в традиционном дымоходе.
2. Для совместной работы с гравитационной системой понадобится энергонезависимый напольный агрегат атмосферного типа.

Конденсационный котел – самый экономичный среди газоиспользующих аппаратов. Минус агрегата – сложность, высокая цена оборудования и его ремонта.

Электрические водогрейные установки

Особенность электрокотлов любого типа – высокий КПД, достигающий 99%. Второй положительный момент – низкие затраты на инсталляцию и приобретение самих нагревателей. Агрегаты стоит применять в качестве вспомогательных источников тепла, работающих ночью по вдвое меньшему тарифу за свет.

Существует 3 типа электрических котлов (все выпускаются в настенном исполнении):

1. С традиционными трубчатыми нагревателями – ТЭНами. Современные аппараты оснащаются расширительной емкостью и циркуляционным насосом.
2. Электродные. Нагрев теплоносителя происходит благодаря химической реакции, возникающей в результате прохождения тока через водяную прослойку между 2 электродами.
3. Индукционные. Здесь теплоноситель греется стальным сердечником герметичной катушки, создающей в нем вихревые токи.

Для монтажа электроотопления лучше взять классический ТЭНовый котел, не требующий серьезной обвязки. Аппарат надежен и легко ремонтируется – сгоревший ТЭН всегда можно заменить самому. Индукционный теплогенератор дорог и не поддается восстановлению в случае поломки, а электродный сильно зависит от содержания солей в теплоносителе.

Совет. Не слушайте продавцов, называющих индукционные котлы энергосберегающими. Все электроустановки греют воду одинаково эффективно – потери не превышают 2%, остальная энергия преобразуется в тепло.

Классификация твердотопливных котлов

Для отопления загородных коттеджей применяется 3 разновидности агрегатов на твердом топливе:

• прямого горения – атмосферные и турбированные;
• пиролизные;
• автоматические пеллетные и угольные.

Об эффективности ТТ-котлов рассказывается немало мифов. Производители пиролизных теплогенераторов заявляют КПД 85—86%, пеллетных – до 90%. В действительности показатели куда скромнее: традиционные дровяные агрегаты – 75%, пиролизные – 75%, котлы на пеллетах и угольной крошке – до 86%.

Устройство котла прямого горения с огнетрубным теплообменником

Справка. Помимо перечисленных видов отопителей, существуют ТТ-котлы длительного горения с увеличенным размером топливника. Как отличить такие установки от классических дровяных теплогенераторов, читайте в соответствующей публикации.

Рекомендации по выбору котла на твердом топливе:

1. Для сжигания дров, угля и брикет прекрасно подойдет стальной аппарат прямого горения, оборудованный цепным регулятором тяги. Турбированные экземпляры автоматизированы и лучше сжигают древесину, но зависят от электричества.
2. Обращайте внимание на объем топки традиционного котла – от данного показателя зависит продолжительность горения.
3. Автоматизированные агрегаты на пеллетах – удачное решение для любителей комфортного отопления. Не придется рубить и таскать дрова, убирать угольную пыль, только еженедельно чистить топку и горелку.
4. Не связывайтесь с пиролизными ТТ-котлами, они априори дороже обычных, требовательны к качеству топлива, вдобавок расходуют электроэнергию.
5. Избегайте моделей с водонаполненными колосниками, если топить планируется углем. От перепада температур на поверхности решетки образуется твердый корж, который нелегко сбить.

Подбирая теплогенератор, помните о старой поговорке «скупой платит дважды». Лучше взять качественный классический аппарат с чугунным теплообменником, нежели дешевый «пеллетник» с электроникой неизвестного происхождения.

Дизельные и комбинированные модели

Данное тепловое оборудование применяется значительно реже газовых, дровяных и электрокотлов. Солярка стоит дороже остальных энергоносителей, а масляная отработка – горючее специфическое, рядовому домовладельцу явно неподходящее. Соответственно, подобные отопительные устройства эксплуатируются только в определенных условиях, когда доступ к другим ресурсам ограничен.

Многотопливные котлы разных производителей совмещают 2—3 энергоносителя, например, дрова + электричество, газ + уголь. Преимущество: покупаешь один теплогенератор, а получаешь два. Недостаток: агрегат не может похвастать высокой эффективностью и функциональностью. Самый «ходовой» вариант изображен на фото – ТТ-котел, оборудованный ТЭНовым блоком для электрического подогрева воды после затухания пламени в топке.

Электро-дровяной отопитель от российской фирмы Теплодар

Расчет мощности теплогенератора

Чтобы подобрать котел по производительности, следует выяснить нагрузку на систему отопления дома. То есть, рассчитать тепловые потери здания. Мы предлагаем вычислить данный показатель упрощенным способом:

1. Если жилую комнату отделяет от улицы одна стена с 1 оконным проемом, то на обогрев квадратного метра площади расходуется 0.1 кВт тепла.
2. Помещение с двумя внешними стенками (угловое) и 1 окном – 0.12 кВт/м².
3. То же, с 2 световыми проемами – 0.13 кВт/м².

Важный нюанс. Расчет выполняется под каждую комнату отдельно, потом результаты суммируются.

Алгоритм подходит для зданий с высотой перекрытий до 3 метров. Если потолки выше, расход теплоты считается по объему помещения. Соответственно, в комнате с 1 ограждением и окном принимается значение 35 Вт/м³ объема, в угловой – 40 Вт/м³, угловой с двумя проемами – 45 Вт/м³.

Определив потребность дома в тепловой энергии, подбираем мощность котельной установки согласно инструкции:

1. Производительность агрегата, работающего только на обогрев, принимаем с запасом 20%. То есть, умножаем найденное количество теплоты на коэффициент 1.2.
2. Теплогенератор, обеспечивающий ГВС, нужно брать с запасом 50% (коэффициент 1.5).
3. Для ТТ-котлов повышающие коэффициенты равны 1.5 и 2 соответственно.

Если вы проживаете в местности с мягким южным климатом, то коэффициенты применять не следует. И наоборот, жителям северных регионов стоит увеличить первоначальную цифру теплопотерь в 1.5—2 раза.

Расчет тепловых потерь по объему жилых помещений

Виды батарей отопления

Водяные обогревательные приборы делятся на разновидности по материалу изготовления:

• стальные;
• алюминиевые;
• чугунные;
• биметаллические.

Справка. Название «алюминиевые радиаторы» — условное. В действительности батареи делаются из сплава алюминия с кремнием – силумина.

Стальные радиаторы выпускаются в виде плоских панелей и отдельных секций, соединяемых резьбовыми ниппелями. Батареи из чугуна, силумина, биметалла – секционные. Последний тип приборов тоже изготавливается из сплава, но внутрь вставлен каркас из железных труб, выдерживающий большое давление и защищающий алюминиевые стенки от коррозии.

Соединение секционной батареи ниппелями

Как выбираются отопительные радиаторы:

1. Тип батарей для частного дома подбирайте на свое усмотрение, подойдут любые – чугунные, железные, алюминиевые. Ориентируйтесь на собственный бюджет, внешний вид, качество изделий.
2. В квартиру высотного дома с центральным отоплением не берите стальные панельные радиаторы и чугунные «гармошки» старого образца МС-140. Они рассчитаны на рабочее давление 9—10 Бар, а в тепловой сети бывает и 12.
3. При скрытой прокладке трубопроводов под полами применяйте батареи с нижним подключением.
4. Количество секций или размер панельного радиатора принимайте по показателям теплоотдачи, пользуясь упрощенной методикой.

Трубы для подключения радиаторов и теплых полов

Домовладельцам без монтажного опыта посоветуем следующие варианты:

1. Если хотите сэкономить на материалах, берите армированные полипропиленовые трубы (PP-R) с фитингами. Вдобавок купите недорогой китайский паяльник – на сборку 1 системы его точно хватит.
2. Без специального инструмента можно смонтировать отопительную разводку из металлопластиковых труб на компрессионных фитингах, затягивающихся рожковыми гаечными ключами. Недостаток – приличная стоимость деталей.
3. Лучшее решение – собирать систему из сшитого полиэтилена или металлопластика на прессовых фитингах. Специальные клещи придется взять напрокат.

Важное замечание. Полипропилен не годится для монтажа теплых полов из-за толстых стенок и стыков, попадающих внутрь стяжки. Используйте металлопластик либо полиэтилен PE-X, PE-RT.

Трубопроводы из полипропилена свариваются согласно технологии, главное, — четко выдержать время нагрева. Категорически не рекомендуется муровать стыки PP-R в полах и стенах — во избежание последствий протечки.

Использовать медные, нержавеющие либо оцинкованные трубы новичкам не стоит. Качественный монтаж потребует определенных навыков – сварки, правильной резки, опрессовки. Металл надежен, но проигрывает пластику по цене.

Слева на фото трубы из металлопластика, справа — сшитый полиэтилен

Указания по установке котла

Строгие требования выдвигаются только к монтажу газоиспользующих нагревателей. Но мы рекомендуем придерживаться этих правил при установке любых теплогенераторов:

1. Оборудование мощностью до 60 кВт допускается располагать в кухне с потолками 2.5 м (минимум). Более мощные агрегаты выносятся в техническое помещение – внутреннее, пристроенное либо отдельно стоящее.
2. Требование к вентиляции топочной – трехкратный воздухообмен, то есть, количество приточного и вытяжного воздуха равно трем объемам помещения за 1 час. Кухонное окно снабжается форточкой.
3. При размещении напольного котла соблюдайте минимальные технологические проходы – спереди 1.25 м, сбоку – 60 см, сзади – 250 мм от ближайшей строительной конструкции, как показано на фото.
4. Отступы от настенного теплогенератора до стен либо шкафов – 20 см сбоку, 45 см сверху, 300 мм снизу. Перед подвешиванием на деревянную стену прокладывается защитный лист кровельной стали.
5. Высота дымохода – 5 м, считается от колосников или газовой горелки, не от земли. Оголовок трубы не должен попадать в зону ветрового подпора крыши.
6. Максимальное число поворотов дымоотвода – 3, расстояние от трубы до горючих конструкций – 0.5 м.

Уточнение. Двустенные дымоходы типа «сэндвич» допускается размещать на отдалении 38 см от деревянных стен и потолков.

Обвязка теплогенератора зависит от потребляемого горючего. Котлы с высоким КПД – газовые, дизельные – присоединяются к системе напрямую, через отсекающие краны. Напольные версии дополнительно оснащаются внешним расширительным баком и насосом.

Типовая схема обвязки двухконтурного настенного теплогенератора

Твердотопливные агрегаты нужно защищать от холодной обратки и выпадения конденсата, соответственно, предусматривается малый котловой контур со смесительным трехходовым клапаном. Обратите внимание: насос всегда ставится внутри контура, на подающей или обратной линии – без разницы. Подробно схемы обвязки показаны в инструкции по подключению ТТ-котлов.

Важно! В закрытой системе, работающей под давлением, всегда присутствует группа безопасности – манометр, автоматический воздухоотводчик и предохранительный клапан. Точка монтажа – труба подачи на выходе из котла. Чтобы грязь и песок не попадали внутрь теплообменника, на обратке перед отопителем ставится фильтр — грязевик.

Советы по монтажу домовой теплосети

Устройство отопления начинается с установки батарей в заранее подготовленных местах под окнами или на угловых наружных стенах. Приборы подвешиваются на специальные крюки, прикрепляемые к самой конструкции либо гипсокартонной отделке. Неиспользуемый нижний выход радиатора закрывается пробкой, сверху вкручивается кран Маевского.

Трубопроводная сеть монтируется согласно технологии сборки тех или иных пластиковых труб. Чтобы уберечь вас от ошибок, дадим несколько общих рекомендаций:

1. При монтаже полипропилена учитывайте тепловое удлинение труб. При повороте колено не должно упираться в стену, иначе после запуска отопления магистраль выгнется подобно сабле.
2. Разводку лучше прокладывать открытым способом (исключая коллекторные схемы). Старайтесь не прятать стыки за обшивкой или замоноличивать в стяжке, используйте заводские «клипсы» для крепления труб.
3. Магистрали и подводки, находящиеся внутри цементной стяжки, обязательно защищайте слоем теплоизоляции.
4. Если по какой-либо причине на трубопроводе образовалась обращенная кверху петля, ставьте на нее автоматический воздухосбрасыватель.
5. Горизонтальные участки желательно монтировать с небольшим уклоном (1—2 мм на погонный метр) для лучшего опорожнения и удаления воздушных пузырей. В самотечных схемах предусматриваются уклоны от 3 до 10 мм на 1 м. п.
6. Мембранный расширительный бачок располагайте на обратной линии неподалеку от котла. Предусмотрите кран для отсечения емкости в случае неисправности.

Монтажная хитрость. Не заливайте стяжку ТП, пока не заполните контуры водой и не прогреете систему. Цель – повысить давление в пластиковых трубах и заставить их удлиниться, то есть, ввести в рабочий режим. Тогда материал не прогнется под весом монолита и не всплывет, если раствор получится жидким.

В заключение о теплоносителе и запуске системы

Когда загородный дом посещается и топится периодически, заполнять систему водой нельзя – замерзнет и порвет трубы с радиаторами. В подобных случаях применяется незамерзающий теплоноситель – антифриз для отопления. Особенности жидкости – повышенная текучесть и меньшая теплоемкость (разница с водой – 15%). Вывод: стыки труб нужно монтировать качественно плюс наращивать мощность батарей.

При закачке теплоносителя и запуске отопления важно по максимуму выпустить воздух из системы. В процессе заполнения нужно открывать ручные краны Маевского на всех радиаторах, пока из технологического отверстия не побежит вода. Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе.

Бюджетная система отопления для дома 120 м² всего за $600 своими руками: мой личный опыт

В этой публикации я поделюсь своим опытом проектирования и монтажа системы отопления для дома почти 120 квм. Поскольку, я жил в Мариуполе в начале этого года, мне пришлось покинуть свой дом, и переехать. Я нашел очень неплохой дом для жизни, но в нем прошлые квартиранты оставили систему отопления выключенной в разгар зимы, в следствии чего, она по понятным причинам полностью вышла из строя и безвозвратно «разорвалась». Выбора не было, нужно было смонтировать систему отопления с нуля, поскольку я был ограничен в бюджете, пришлось экономить. Несмотря на это, система получилась, на мой взгляд, очень неплохой и продуктивной. Это вступление я написал, для того что бы вы понимали, что каждый желающий при необходимости и «ровных руках» сможет смонтировать что-то подобное самостоятельно. Для этого, конечно, придется потрудиться, но в конечном итоге результат вас порадует, да ещё и сэкономите внушительную сумму денег. Также отмечу, что ранее у меня уже был небольшой опыт ремонта, но полностью с нуля систему отопления я делал впервые. Поэтому моя публикация, на мой взгляд, будет полезна именно новичкам в этом деле. Многое, что кажется очевидным для профессионалов, не является таковым для новичков, поэтому, думаю, будет интересно. Экспертов в данном вопросе также призываю прочитать публикацию и поделится своими советами в комментариях.

Содержание

Проектировка

Для начала, конечно же, нужно спроектировать или, хотя бы, просто набросать на бумагу свою будущую систему отопления. Нужно определиться с количеством и типом используемых радиаторов, подобрать сердце системы — котел, рассчитать количество необходимых труб и так далее. Но давайте обо всем по порядку, постараюсь ничего не упустить.

Выбор котла

Поскольку в данном случае ключевым фактором при проектировке системы для меня был бюджет, изначально я хотел поставить обычный напольный котел. Конечно, я рассматривал б/у варианты. На практике такие котлы действительно стоят дешевое, как новые так и б/у, чем, к примеру, двухконтурные. Но этот вариант я отбросил и расскажу почему.

Сам котел дешевле, но к нему нужно обязательно приобрести расширительный бачок, также необходим циркуляционный насос. Обычно, подача и выход теплоносителя в таких котлах осуществляется через трубы большого диаметра, что влечет доп расходы на переходник и фитинги. Также подключение насоса и расширительного бочка влияет на доп расходы.

В общем, немного подумав и посчитав я понял, что проще будет приобрести сразу б/у двухконтурный котел. В конструкции которого уже есть и циркуляционный насос и расширительный бачок. Также плюсом является наличие второго контура, который служит для получения горячей воды. Поскольку бойлера или других источников горячей воды у меня не было, в силу перечисленных плюсов для своей системы отопления остановился на двухконтурном котле. Забегая вперёд скажу, что у нас есть ряд магазинов, где продаются б/у котлы после проверки в 100% рабочем состоянии начиная от 175$. Но поскольку я довольно неплохо разбирался с их принципом работы и имел опыт обслуживания «семейных» котлов фирмы Junkers и Proterm, решил купить котел с рук. И мне после долгих поисков попался отличный вариант, котел Vaillant t4. Да, он старый и довольно шумный в работе, но этот котел был полностью в рабочем состоянии. После покупки котла я сразу отвёз его на сервисный центр, где его проверили на стенде и промыли теплообменники. Вышло все это удовольствие в 88$ (50$ котел + 25$ ТО + 13$ топливо для машины). Считаю что мне повезло, но на эту модель котла цены у нас в области примерно в этом диапазоне.

Выбор радиаторов.

Больше всего мне нравятся алюминиевые или биметаллические радиаторы за то, что они быстрее греются и отдают тепло помещению при низкой температуре теплоносителя. С другой стороны, чугунные радиаторы в силу своей массы служат, своего рода, тепловым аккумулятором. Однако, в условиях сжатого бюджета было принято решение приобрести бывшие в использовании ещё советские радиаторы и привести их в хорошее состояние. Для моей системы отопления требовалось 8 радиаторов: из них два по 11 секций для прихожей и кухни (на схеме выше две узкие и длинные комнаты) остальные радиаторы по 8 и 7 секций. Всего вышло 68 секций. Приобрел я их по объявлению, и привез с соседнего города — одна секция стоила немногим меньше 2$, но при желании можно найти такие радиаторы в два раза дешевле, просто скорее всего придется приобретать их у разных продавцов. В моем случае платить за доставку с разных точек было не целесообразно. Итого батареи вышли с доставкой 161$ (136 батареи и 25 доставка).

Трубы и фитинги

Трубопровод я решил сделать пластиковый в силу простоты и скорости монтажа. Тут особо не сэкономить, придется покупать специализированные трубы для отопления с внутренним усилением. После того, как я посчитал погонаж и все необходимые фитинги, отправился по магазинам и нашел более приемлемую цену. При этом, если это обычный строительный магазин, а не сеть, то можно хорошо поторговаться, особенно если это небольшой магазин где хозяин всегда на месте. Таким образом можно дополнительно сэкономить. В моем случае с учётом самой низкой цены в округе удалось договориться о дополнительной скидке примерно в 20$ и бесплатной доставке. Итого трубы со всеми дополнениями, вентилями, американками, фитингами, фильтрами и так далее вышли примерно 300$. (О всех дополнениях и о самом монтаже я расскажу ниже). Точную цифру не помню, поскольку приходилось что-то ездить докупать в процессе монтажа. Однако, отмечу, что всего ушло 80 метров 25-й трубы по цене 2$ за метр. А также метров 12 трубы диаметром 20мм для холодной и горячей воды с ценой 1.5$ за погонный метр.

Монтаж

После того, как все было спланировано, посчитано и приобретено, пришло время подготовительных работ и, непосредственно, монтажа, о чем постараюсь подробно рассказать.

Из инструмента нам обязательно понадобится паяльник для ПВХ труб. Поскольку объем работ предстоял большой, я приобрёл его в магазине. Купил недорогую модель от неизвестного мне бренда с заявленной мощностью 1200W. Стоимость такого паяльника с доставкой вышла 25$. Но за эти деньги, по сути, можно приобрести и более удачные модели. В пользу моего выбора добавлю, что отрезные ножницы для труб были в комплекте с паяльником.

Далее нам понадобится перфоратор, УШМ, большой газовый ключ, а также не будет лишним иметь под рукой несколько разводных или рожковых ключей. Из основного наверное все, но как вы можете понимать, понадобится может практически что угодно.

Подготовка радиаторов

В моем случае это, наверное, был самый трудоемкий и сложный для меня процесс. Как вы понимаете, старые радиаторы в значительной степени загрязнены внутри, и перед монтажом для их корректной работы их нужно тщательно промыть. Даже если вы захотите миновать этот пункт, чего я крайне не рекомендовал бы делать, вам все равно придется перекручивать футорки (заглушки с резьбой или без по бокам батареи). Перекручивать их придется для корректного подключения батарей в нужном месте в системе отопления. О чем я подробно расскажу ниже в разделе «схема подключения батарей». Выходы с резьбой врядли совпадут с тем расположением, что нужно конкретно вам. А также для улучшения потока теплоносителя я бы рекомендовал ставить футорки с большим диаметром внутренний резьбы.

Итак, для начала промывки необходимо скрутить все футорки с батарей. Для этого нам понадобится большой газовый ключ и труба. Однако, нужно учесть, что футорки бывают с левой и правой резьбой, поэтому при их откручивании придется «поиграться». Возможно я не прав, но один Бог знает, где какая резьба на этих батареях, поэтому просто пробуем пока не открутим. Также если не получается «сорвать» футорку, можно прибегнуть к ее нагреву.

Добавлю, что в моем случае несколько штук сломались. Боятся этого не стоит, обломки футорки легко можно извлечь из батареи. Поскольку футорки изготовлены из чугуна, они относительно легко извлекаются из батареи. Для этого нужно взять обычное полотно от ножовки по металлу и сделать два надпила на остатке футорки, а затем прибегнуть к помощи молотка и зубила. Они легко ломаются и вылетают, только следите чтобы обломки не попали во внутрь батареи.

После того, как все футорки извлечены из батарей, проходимся шлифовальным кругом по местам их посадки. Тем самым снимаем старую краску, чтобы она не мешала при дальнейшем монтаже.

Далее следует хорошо промыть радиаторы изнутри под струёй воды высокого давления. Желательно использовать мойку высокого давления, но я обошёлся обычным шлангом и сужающей насадкой. При промывке батарей их нужно постоянно переворачивать и трясти. При этом нужно менять направление потока воды так, чтобы вода протекала крест накрест. Для более удобного процесса батарею лучше размещать на ненужной покрышке, что позволит легко кантовать и переворачивать ее. Мыть нужно до того момента, пока из батарей при промывке не начнет вытекать прозрачная вода. На промывку восьми батарей у меня ушел полный день. Также добавлю, что после того, как система отопления была спаяна, до подключения ее к котлу я ещё раз пустил проточную воду через все систему. Тем самым вымыл все остатки грязи, которые могли попасть в теплообменник котла.

Далее, после того как все было промыто, согласно заранее продуманной схеме подключения докупаем необходимые футорки (цена одной штуки в нашем магазине была немногим больше 1$) и краны Маевского. Собираем, красим и проверяем ничего ли не перепутали.

На этом этапе отмечу, футорки я решил садить на паклю и краску. И в целом — это очень хорошее и надёжное решение, но краску я взял не масляную. В итоге, эта краска при нагреве начала просто вытекать вместе с теплоносителем. В результате несколько футорок пришлось перекрутить, остальные затянулись сами. Поэтому используйте либо масляную краску с паклей, либо специальные средства для подобного монтажа.

Схема подключения батарей

Мне кажется, что самая эффективная схема подключения батарей является диагональной. В таком случае теплоноситель заходит сверху, а выходит с противоположной стороны батареи снизу. При этом на батарею необходимо смонтировать кран Маевского для спуска воздуха с системы. А со стороны входа теплоносителя монтируется кран для управления гидропотоком. Это позволяет легко настроить равномерную температуру во всех батареях системы. А также позволяет спустить воздух при первом пуске системы. Также, считаю такую схему подключения просто необходимой, когда речь идёт о больших радиаторах, к примеру, как у меня, на 11 секций.

Если позволяет бюджет, желательно сделать на каждой батареи байпас, что позволит снимать отдельно взятую батарею с системы не выключая отопление. Или если вы выбрали такую же схему подключения как и я, то просто можно добавить ещё один вентель на выходе из батареи. (Как на схеме выше).

Из своих ошибок хочу отметить, что на выходе из батареи теплоносителя я установил обычный угол под пайку с резьбой. Такое решение не слишком удешевляет конструкцию, но исключает снятие батареи без дальнейшей перепайки. Лучше в этом узле использовать американки.

Также в данном разделе отмечу, что на последних батареях в контурах я не ставил кран для регулировки потока. А на одной из батарей, которая стоит в самом низком месте в доме, установил кран для сброса воды с системы.

Подключение котла

Что касается пайки всей системы, думаю, тут все понятно — паяем как заранее продумали, согласно выбранной схеме подключаем батарей. А вот на подключении системы отопления к котлу немного остановлюсь. Здесь, конечно же, для правильной циркуляции нужно не перепутать вход с выходом теплоносителя. Также на вход подачи воды и теплоносителя в котел нужно установить фильтр грубой очистки. Как вы видите, я сэкономил и поставил фильтр только на вход теплоносителя. Но так делать не стоит.

Если вы обратили внимание, то с котла выходит ещё один не характерный выход для системы. Котел старый, и как я понял, расширительный бачек в нем изначально не предусмотрен, но мой продавался с бачком, который можно было легко разместить в полости котла. Однако, его некуда подключать непосредственно в самом котле. Поэтому я просто вывел трубу и впаял ее в общую систему. Перед пуском системы стоит проверить давление в груше расширительного бочка. Оно должно быть в районе 1.2 бар. Если давление меньше, то его можно поднять при помощи обычного автомобильного насоса, померять давление также можно автомобильным барометром.

Ещё из особенностей отмечу, что в систему я установил кран подпитки. В этой системе нужно следить за давлением теплоносителя, которое должно быть в диапазоне 1-2 бар. И при низком давлении его нужно поднять. Обычно, на современных котлах такой кран установлен непосредственно в самом котле, но поскольку модель старая, такого крана не было. Поэтому я подключил трубу с холодной водой из центрального водоснабжения напрямую в систему отопления, предварительно установив кран, открывая который можно повысить давление. Здесь нужно помнить, что давление в системе при холодном теплоносителе ниже, чем при рабочей температуре. Поэтому достаточно поднять давление до 1 бара на холодную, а затем запускать котел.

Прокладка труб в полу

Буквально два слова напишу для тех, кому предстоит монтировать трубы системы отопления в полу. Для того, чтобы они не повредились в процессе эксплуатации и не дали течь, я не просто укатал их в бетонную стяжку, а перед этим поместил трубы в, так называемый, песчаный мешок. Мне кажется так будет гораздо надёжнее.

Ошибки при монтаже

Из основных своих ошибок хотел отметить следующее: первая ошибка — это то, что котел турбированный, а, следовательно, для него нужна специальная коаксиальная вытяжка. Это труба в трубе. По внутренней трубе идёт вытяжка из камеры сгорания, а по внешней подпитка камеры сгорания кислородом. Покупать такую вытяжку я не хотел. Поэтому установил обычную гофрированную трубу, но в таком случае происходит смешивание двух потоков, или даже полное отсутствие подпитки воздухом камеры сгорания, в следствии чего котел захлёбывается и гаснет. Временно решил я эту проблему просто сняв гофру и приоткрыв зазор для подпитки камеры сгорания. Все работает, но такое решение вероятно влияет на КПД котла в целом. Дале попробую сделать самодельную коаксиальную вытяжку.

Также, из очевидного, хочу отметить, что трубы нужно сразу фиксировать перед первым пуском системы отопления. Было уже прохладно, и я хотел как можно скорее запустить систему, а закрепить трубы спустя некоторое время. Я знал, что они под действием температуры провиснут, но не думал, что они ещё и безвозвратно изменят свою геометрию, и их нормально закрепить уже не представится возможным. В следствии чего в нескольких местах имею картину как на фото ниже.

Также, как я и говорил выше, если используете паклю, то применяйте ее со специальными средствами, либо с масляной краской, иначе протечек не исбежать.

Вывод

Думаю на этом все, и так публикация получилась достаточно большая. Основные свои затраты я расписал, но в целом все как написано в заголовке, стоимость системы отопления составила 600 долларов, что в моем понимании является бюджетным решением. Мне кажется, основные моменты я не упустил, но тема обширная и ее достаточно сложно подать в рамках сжатой публикации. Спасибо всем за внимание. Призываю всех делится своим опытом, а также задавать вопросы в комментариях.
