Как работает термоголовка на радиаторе отопления

Как установить термоголовку на радиатор отопления

Для поддержания температуры в помещениях нужно установить термоголовки (термостаты) на радиаторы отопления. Эти устройства обеспечат комфортный микроклимат в комнатах и снизят до 40% затраты на топливо. Терморегулировка происходит автоматически – достаточно выставить нужный температурный режим, и термостат все сделает сам.

Поскольку термостатические головки не входят в базовую комплектацию батарей, их нужно приобрести и поставить самостоятельно. Это сделать несложно – достаточно инструментов, которые есть в каждом доме, и базовых слесарных навыков.

Как работает регулятор температуры

Принцип работы устройства основан на способности газа или жидкости увеличиваться в объеме при нагревании и сжиматься при снижении температуры. Внутри находится термостатический сильфон, в который под давлением закачаны толуол, ацетон или газоконденсатная смесь. Под ним расположены пружина, нажимной шток и клапан.

Терморегуляция происходит следующим образом:

1. При повышении температуры содержимое термоэлемента увеличивается в объеме, давит на пружину и заставляет ее сжиматься. Под действием давления нажимной шток сдвигает находящийся внизу клапан, который частично перекрывает поток теплоносителя. Нагрев батарей уменьшается.
2. При падении температуры в помещении газ или жидкость внутри сильфона сжимаются, пружина расслабляется, шток поднимается вверх, и клапан дополнительно приоткрывает поток теплоносителя.

Процессы происходят автоматически, поэтому использование термоголовок удобнее регулировки температурного режима ручными кранами или интенсивностью нагрева котла.

Типы устройств

В продаже есть разнообразные варианты термостатических головок, среди которых можно подобрать подходящую модель. Большинство предлагаемых вариантов – жидкостные, у которых внутри сильфона находится ацетон или другая жидкость. Есть газоконденсатные модификации, которые быстрее реагируют на изменение температуры, но стоят дороже.

Модели со встроенным термоэлементом

В таких головках сильфон находится в корпусе вместе с другими элементами. Это самый популярный, простой и недорогой вариант.

Выпускаются узкоспециализированные варианты термоголовок такого типа:

• Антивандальные – с защитным кольцом, предотвращающим скручивание и повреждение термостата. Предназначены для детских учреждений и общественных зданий.
• Модели для людей со слабым зрением – отличаются с крупными яркими температурными делениями на корпусе.
• Термоголовки с защитой от замораживания предназначены для нежилых помещениях, которые отапливаются по минимуму. Устройство позволяет поддерживать нагрев батареи на уровне, исключающем замерзание теплоносителя.

Термоголовки с накладным термодатчиком

Такие устройства устанавливают на батареи, находящиеся в нишах, технологических выемках, за плотными портьерами, где они могут некорректно показывать температуру. Их монтируют под подоконники шириной от 20 см и на отопительные приборы шире 16 см. Датчик выносится на некоторое расстояние, где на него не будут воздействовать теплые потоки, и соединяется с остальными элементами капиллярной трубкой.

Устройства с выносным датчиком

Эти модели позволяют держать температуру в комнатах, отапливаемых несколькими видами теплоприборов. Например, их используют в помещениях, где, помимо радиаторов есть камин или теплые полы.

В такой конструкции термодатчик устанавливается отдельно, там, где он может отразить общую температуру, и соединяется с остальными элементами капиллярной трубкой. Большая длина трубочки позволяет монтировать датчики практически в любом месте комнаты.

Электронные термоголовки

Удобные современные модели с жидкокристаллическим или сенсорным экраном. На них можно выставить нужную температуру и запрограммировать температурный режим на определенные часы или дни недели. Электронная термоголовка даст команду согреть комнаты к приходу с работы или приезду на дачу.

Эти устройства отличаются нулевой инерционностью – корректировка температуры происходит не через 20–30 минут, как у обычной термоголовки, а практически сразу, поэтому электроника максимально экономит тепловую энергию. Недостаток – высокая цена.

С дистанционным управлением

Эти модели управляются с пульта, который можно положить в одной из комнат или возле входа в дом. С одного ПДУ задается температура для всех радиаторов и программируется нагрев батарей в определенное время. Существуют модели, работающие через интернет-приложения с виртуальным голосовым помощником.

Управление происходит через блок, установленный в одной из комнат, который снимает показания температуры и отдает команды термостатической головке увеличить или уменьшить подачу теплоносителя. Идеально совмещаются с системой «умный дом» и алюминиевыми радиаторами, которые быстро нагреваются.

Что требуется для подключения

Для монтажа этого элемента отопительной системы понадобятся:

• два разводных гаечных ключа;
• фум-лента – уплотнитель из фторопласта, применяемый для герметизации резьбовых соединений;
• приспособления для нарезки резьбы на металлических изделиях – плашка (лерка) с держателем или клупп.

Как установить термоголовку: пошаговая инструкция

Шаг 1. Выберите место установки – это должна быть зона, где нет тепловых потоков, идущих от батареи и искажающих показатели температуры. Идеальный вариант – стояк, идущий от подающей линии к радиатору. Если выбрать такое место невозможно, купите модель с выносным термодатчиком. К головке должен быть свободный доступ, иначе возникнут трудности с ее эксплуатацией. При отсутствии такой возможности купите электронную дистанционную модель.

Шаг 2. Подготовьте участок трубы, где будет установлена термоголовка. Проведите подготовительные работы – слейте воду с системы, перекройте линии подачи и оттока теплоносителя. Распилите трубу там, где будет вмонтировано термоустройство, на концах нарежьте резьбу плашкой или клуппом.

Шаг 3. Оба конца разрезанного сгона обмотайте фум-лентой и накрутите на них контргайки. Затем прикрутите терморегулятор. Обратите внимание – при установке на верхнюю трубу, идущую к радиатору, термостатическую головку надо располагать только горизонтально, на нижней трубе положение может быть любым. Иначе устройство будет реагировать на восходящие потоки, идущие от батареи. Затяните одновременно обе контргайки разводными ключами. Делать это в одиночку сложно, поэтому попросите кого-то помочь.

Шаг 4. Настройте терморегуляторы – на электронных устройствах достаточно выставить требуемую температуру. Настраивать модели с рисками на корпусе тяжелее – придется действовать методом подбора. Установите посередине комнаты термометр, который будет показывать температуру в помещении. Крутите регулятор и следите за нагревом воздуха в помещении. Отметьте место на регуляторе, позволяющее выставить комфортную температуру. Если в инструкции к устройству есть шкала соответствия – воспользуйтесь ей.

Ошибки при монтаже

Чаще всего при установке термостатических головок возникают следующие ошибки:

1. Термостат монтируют слишком близко к батарее или устанавливают вертикально на верхнюю трубу, идущую к радиатору. На терморегулятор, установленный таким образом, воздействуют воздушные потоки от батареи и он некорректно показывает температуру.
2. Неправильно выбирается место установки. Термоголовки со встроенным датчиком нельзя монтировать возле других отопительных приборов, например, возле камина. Для таких моделей не годятся слишком холодные места или замкнутые пространства, например, ниши.
3. При самостоятельном монтаже новичок может нарушить технологию или схему, недостаточно хорошо затянуть контргайки, накрутить их с перекосом. Чтобы избежать такой ситуации, внимательно изучите видео и фото работ в интернете.

Как выбрать термоголовку

Помогут подобрать подходящие термоустройства следующие рекомендации:

• во всем здании желательно устанавливать модели, выпущенные одним производителем;
• для небольшого одноэтажного дома или дачи достаточно простых устройств, дистанционные варианты подходят для двух- или трехэтажных строений;
• если вы не уверены, что устройство не будет реагировать на нагрев, идущий от теплового прибора – купите модель со встроенным или накладными термоэлементом;
• семьям с маленькими детьми рекомендуется приобретать устройства в антивандальном исполнении – любопытные малыши не смогут повредить или открутить головку;
• не покупайте слишком дешевые термостаты – они быстро выходят из строя. Для снижения риска купить подделку требуйте у продавца сертификат.

В конце отопительного сезона снимите термоголовки с радиатора, это продлит срок их службы. Длительное нахождение в нерабочем состоянии может вызвать слипание элементов термостата и его выход из строя.

Термоголовка для радиатора отопления принцип работы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении.

Принцип работы термоголовки:

1. Нагретый воздух действует на состав, начинается расширение сильфона.
2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
4. Пропускная способность уменьшается, температура радиатора отопления падает.
5. Обогрев ослабляется, воздух остывает.
6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
7. Подача теплоносителя возобновляется с прежней силой.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам.

Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе.

Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций.

Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором.

Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

• автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
• электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
• механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Размещение, монтаж и настройка

Выбор места для размещения самого устройства не зависит от его разновидности и комплектации — механические и электронные терморегулятора устанавливаются на трубу прямой подачи теплоносителя к радиатору. При этом основное условие эффективной работы термостатической головки — постоянная циркуляция воздуха вокруг устройства.

Важно! Установка термоголовки в вертикальном положении недопустима. Монтаж в горизонтальном положении (параллельно плоскости пола) позволяет исключить воздействия тёплого воздуха и значительно повысить точность работы устройства.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

• отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
• конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
• на корпус устройства попадают прямые солнечные лучи;
• нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
• горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Монтаж

Залог правильного подключения — чёткое следование инструкциям и рекомендациям производителя устанавливаемой термостатической головки, приведённым в руководстве по эксплуатации.

Установка терморегулятора на радиатор отопления производится в следующем порядке:

1. Отключение подачи теплоносителя, сливание жидкости из радиатора.
2. Обрезка труб на необходимую длину, демонтаж старой запорной арматуры.
3. Установка хвостовика клапана в радиатор.
4. Сборка и установка обвязки.
5. Подключение обвязки к контуру, установка терморегулятора на переходник установленного клапана.

Внимание! При установке положение регулятора термоголовки должно быть на максимальном значении. В противном случае устройство будет работать неправильно.

Настройка

Настройка установленного устройства производится в зависимости от его типа и характеристик. Для механических терморегуляторов достаточно повернуть рукоятку до совмещения одной из указанных на ней цифр с контрольной насечкой на корпусе, после чего, при условии правильно выполненного монтажа, температура в комнате изменится до заданного значения. Настройка электронной термостатической головки зависит от особенностей конкретной модели и списка поддерживаемых функций.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях термоголовок для отопительных радиаторов, объясняется, для чего нужны эти устройства.

Возможность самостоятельной установки

Выбор подходящей модели термостатической головки и её правильная установка не отличаются высокой сложностью и под силу домашнему мастеру, обладающему соответствующими теоретическими знаниями и практическими навыками.

Термоголовка для радиатора отопления

Ранее в отопительных системах количество поступающего теплоносителя не регулировалось. Если температура в помещении становилась слишком высокой, открывались форточки или окна для проветривания. С приходом новых технологий, и изобретением различных автоматических приборов и устройств, ситуация в корне изменилась. Комфортную комнатную температуру можно получить, благодаря специальным термоголовкам для радиаторов отопления, при этом улучшая энергоэффективность помещений, и существенно уменьшая затраты на их обогрев.

Что это такое

Ее предназначение состоит в регулировании прохождения теплоносителя через радиатор, производя открывание/закрывание термостатического клапана, который совместно с ней работает.

Современный рынок предлагает два основных вида, которые принципиально отличаются друг от друга по принципу действия:

• жидкостные – регулирование осуществляется за счет расширения жидкости или газоконденсатной смеси;
• электронные – шток приводится в действие механическим путем, от элементов питания.

Электронные термоголовки стоят дороже, однако по эффективности своего действия, предпочтительнее жидкостных головок.

Процесс работы термоголовки

Термоголовка, подсоединенная к специальному радиаторному термостатическому клапану, реагирует на температуру окружающей среды. Как только температура в помещении повышается, происходит расширение сильфона жидкостной термоголовки, в результате чего, шток клапана своим перемещением, уменьшает подачу теплоносителя через радиатор. Снижение температуры в помещении приводит к обратному действию, при котором поток носителя становится больше. Подобные процессы происходят и при установке электронной термоголовки. Только в этом случае клапан управляется встроенным или внешним термостатом, дистанционным контролером.

Особенности монтажа

При установке термоголовки на радиатор отопления следует учитывать основное требование: она должна свободно «обтекаться» воздухом. Нежелательна ее установка:

• за шторами;
• под подоконником;
• на сквозняке;
• там где будут попадать солнечные лучи.

Если не учитывать эти требования, замеры температуры не будут соответствовать истинным значениям всего помещения. В результате работа будет неэффективной. Если все же термоголовка установлена в одном из таких мест или доступ к ней ограничен, можно оснастить ее дополнительным выносным датчиком и регулятором.

Преимущества электронной головки:

1. Скорость реагирования на изменение температуры в помещении. Ежеминутное измерение температуры.
2. Использование встроенных программ.
3. Способность экономии энергоносителя до 23% затрат.

Схема терморегулятора

ВНИМАНИЕ! Если в доме проживают маленькие дети, в этом случае лучшим приобретением будет устройство антивандального типа со специальным кожухом, который сделает доступ к регулированию температуры, для них невозможным.

Рекомендации и советы

Термоголовки на радиаторах отопления лучше размещать вне зоны видимости и выполнять регулирование тех радиаторов, чья общая мощность составляет 50% и выше от всех, находящихся в одном помещении. К примеру, если в комнате 2 отопителя, термостатом нужно оснащать тот радиатор, мощность которого больше.

При использовании чугунных радиаторов применение термостатических клапанов неэффективно, так как работа таких батарей инерционна: у них очень длительное нагревание.

Выбрать под свою действующую систему терморегулятор не сложно, главное определить место установки и приобрести программируемое устройство, так как они самые экономичные, и позволяют для разного времени суток настраивать различную температуру. Они также удобны в тех случаях, когда хозяева покидают свое жилье на несколько дней и температурный режим в помещении может быть совершенно другим.

Терморегулятор на батареи отопления

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

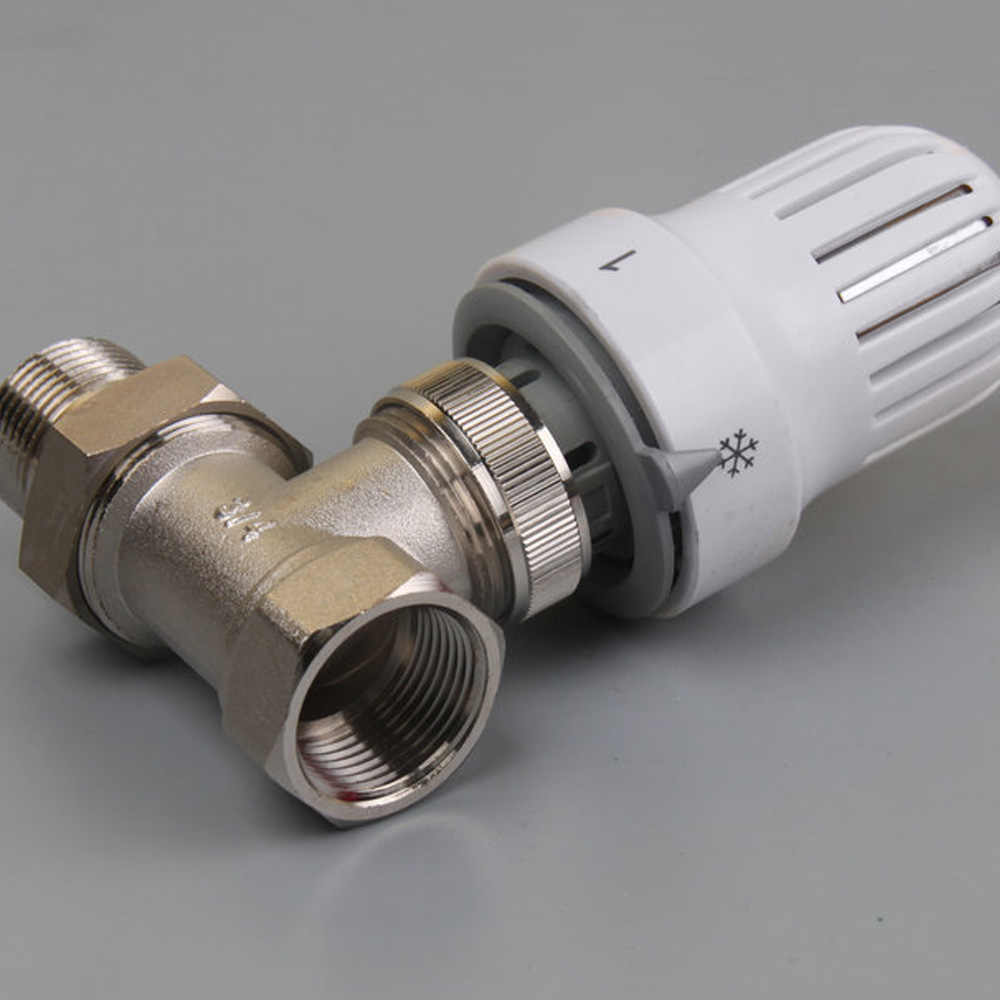

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Принцип работы термостатического клапана

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Типы термоголовок

1. С внутренним термоэлементом.
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Для чего нужен терморегулятор

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Как работает терморегулятор на батарее отопления: монтаж и настройка

Терморегуляторы для радиаторов отопления – это устройства, позволяющие поддерживать необходимую температуру в отапливаемом помещении, тем самым обеспечивая комфорт проживания и экономя электроэнергию в доме. Не только в помещениях с автономной системой обогрева, где давление и температуру задает котел отопления, но и в квартирах – с центральной подачей теплоносителя можно и нужно устанавливать на батареях регулятор в качестве экономичного рабочего прибора. Поговорим подробно об этом простом, но незаменимом приборе.

Преимущества работы терморегулятора, установленного на батарее отопления

1. Терморегуляторы дают возможность устанавливать разную температуру в разных помещениях. Например, на кухне – как в самой теплой комнате с учетом всех работающих приборов, можно выставить минимально комфортную температуру + 18, тогда, как в других комнатах + 20-23 градуса

Как правило, в ночное время для спокойного сна, температура воздуха не должна превышать + 21 градусов. Регулятор позволит контролировать температуру в разных комнатах.

2. Правильное использование терморегулятора позволяет сэкономить на электроэнергии до 40 %. Особенно этот фактор важен в МКД с не отрегулированной подачей теплоносителя, когда и в осенние, и в зимние дни – центральная система отопления подает фриз определенной температуры.

Термостат легко устанавливается на любой радиатор, не нуждается в профилактическом обслуживании и способен поддерживать широкий температурный диапазон: от +5 до +27 градусов.

3. Использоваться терморегуляторы могут как в жилых, так и в производственных или коммерческих объектах. Кроме того, его установка оправдана и в котельных, где термостатный датчик защищает оборудование от высоких нагрузок. В этом случае устройство устанавливают на выходе из котла.

Существуют регуляторы для работы в экстремальных условиях – нежилых помещениях.

Как сконструирована рабочая часть терморегулятора

Принцип работы терморегулятора на батарее отопления строится из его конструктивных частей: клапана и термоголовки. Приборы выпускают под разные системы отопления.

Но основные узлы включают:

• Термоклапан – для регулировки мощности потока;
• Термоголовка – для управления клапаном;
• Корпус;
• Клапан – для пропуска антифриза;
• Штока – для контроля за просветом в трубе;
• Сильфона – функция толкателя.

Головка термостата регулятора – съемная, на один клапан можно устанавливать приборы разного типа.

Устройства терморегулятора – видимые части

Конструкция клапана в регуляторе похожа на вентиль. Устройство имеет седло и запорный конус, открывающий-закрывающий отверстие на входе теплоносителя. Температура подачи воды или другого теплоносителя регулируется именно подобным образом – путем скорости и напора подачи.

Конструкция регулятора в разрезе

Поскольку гидравлическое сопротивление на однотрубных и двухтрубных разводках отличается, клапаны тоже должны стоять разные. Но для систем с естественной циркуляцией можно устанавливать клапаны для однотрубной подачи. На каждом вентиле нарисована стрелка с указанием движения теплоносителя, что нужно учитывать и при установке.

Терморегулятор подбирают с учетом размеров патрубка и типа отопления:

• Маркировка RTD-G на клапане означает, что регулятор предназначен для монтажа в однотрубных системах;
• Маркировка RTD-N – для использования в двухтрубных системах или системах с принудительной циркуляцией.

Материалы изготовления терморегуляторов

Корпусная часть вентилей перекрытия сделана обычно из устойчивых к коррозии материалов, которые дополнительно могут иметь хромированную или никелированную защиту.

В своей основе регулятор может быть:

• Бронзовым с напылением;
• Латунным с напылением;
• Из нержавеющей стали.

Из-за своей устойчивости к окислению, нержавейка считается универсальным материалом для контактирующих с антифризами деталей. Регуляторы из бронзы и латуни – примерно равноценны по качеству и срокам службы.

Регуляторы с латунным и бронзовым корпусами

На батареях отопления терморегуляторы монтируют разными способами, потому клапаны также отличаются, могут быть прямыми или угловыми. Сами же термостаты представлены в 3 вариантах:

• Ручные;
• Механические;
• С электронным контролером.

Они отличаются и по стоимости, и по комфорту пользования.

Ручной вентиль

Обычный вентиль-кран, который поворотом регулирует скорость подачи антифриза – т. е. пропускную способность трубы. Это самый простой, но довольно надежный вариант.

Ручной регулятор – простой вентиль на батарее отопления

Механический регулятор

Конструкция механического терморегулятора имеет сильфон, который заполнен температурным агентом (газом или жидкостью). Запорное устройство поддерживает заданную температуру в автоматическом режиме. Шток на регуляторе перекрывает проходное сечение. И пока жидкость в сильфоне находится в не нагретом состоянии, шток остается поднят. По мере увеличения температуры, в объеме начинает увеличиваться и цилиндр (за счет расширения газа/жидкости), что приводит к давлению на шток и перекрытию входного сечения.

Терморегулятор с механической головкой

Электронный регулятор

Помимо электронного датчика контроля и поддержания температурного режима, клапана и переходника, устройство имеет 2 батарейки. И потому в сравнении с двумя прошлыми моделями – габаритнее в размерах.

Электронные контролеры на радиаторах отопления

Микропроцессор управляет движением штока клапана, но в зависимости от модели, регуляторы имеют и другие вариации функций. К примеру, вы можете задать необходимую температуру по часам или при снижении до определенного градуса в помещении.

Среди недостатков электронных терморегуляторов выделяются: высокая цена и необходимость следить за степенью разряда батарей.

Как установить регулятор на батарею отопления, чтобы он работал?

Лучше всего устанавливать регулятор до начала отопительного сезона. В противном случае придется сливать из труб всю воду.

Ограничители ставят на входе или выходе радиатора. Наиболее удобным считается монтаж регулятора на высоте 60-8- см, однако при нижнем расположении это невозможно. Что делать в этом случае?

Схемы установки регуляторов

Каждое устройство калибруют на заводе. Если у вас нижний седельный вход, можно поискать регулятор с возможностью установки внизу, установить модель с выносным датчиком или перенастроить термоголовку. Процесс несложный, а описание находится в паспорте устройства.

Регулятор обязательно устанавливают в горизонтальном положении, иначе теплый воздух будет нагревать сильфон, что приведет к его некорректной работе и быстрому выходу из строя всего устройства.

Температурная шкала термоголовки имеет рабочий диапазон от 1 до 5 (от 5 до 26-28 градусов). При необходимости этот разбег можно ограничить при помощи 2 ограничительных штифтов.

Видео поможет подробно разобраться в настройках клапана на батарее отопления.

На фото – пример установленного терморегулятора на батарее отопления компании Danfoss

Устанавливают регулятор, как и обычные переходники, на фум-ленту или льняную подмотку. На клапане, имеющем резьбу, нужно подобрать фитинги или нарезать встречную резьбу на трубе.

Помимо того, у компании Danfoss имеются регуляторы с системой защелкивания – клик. Если после присоединения термоголовка вращается нормально, то установка выполнена правильно.

Клапан и головка должны быть одного производителя! А стыковочные резьбы – совпадать!

Если в МКД доме регулятор планируется ставить на однотрубную разводку, обязательным условием становится наличие байпаса (участка, соединяющего 2 трубы). В противном случае уменьшая подачу тепла у себя в квартире, вы также будете уменьшать и на этажах выше.

Батарея с байпасом-перемычкой

Настройка регулятора на радиаторе

Поскольку главной задачей терморегулятора на радиаторе отопления является рациональное использование ресурсов, перед установкой нужно правильно выбрать подходящий тип вентиля. Так, например, чугунные батареи остывают долго, и так же долго нагреваются, и потому на них предпочтительнее ставить обычные вентили с ручной регулировкой. А вот на биметаллические или алюминиевые батареи вполне подойдет электроуправление. При этом, в доме с детьми, стоит предусмотреть регуляторы с антивандальной защитой.

Электро-регулятор на батарее отопления

После монтажа термодатчика его нужно настроить. Этот пункт не касается электронных приборов – в них уже предусмотрены заводские настройки с температурной шкалой.

Для регулировки понадобится:

• Закрыть окна и двери в комнате – необходимо для стабилизации температуры;
• В центр комнаты до 50% ее высоты подвесить или положить градусник;
• Открыть вентиль регулятора, повернув его влево до упора – до максимального значения;
• После повышения температуры в помещении на 5-7 градусов (наблюдаем за термометром), закручиваем вентиль вправо до упора;
• Следим за показаниями на градуснике, пока не появятся необходимые нам значения;
• Медленно поворачиваем ручку регулятора влево и маркируем значение, начертив полосу на вентиле.

При совмещении маркированной линии и ручки регулятора в комнате будет установлена комфортная температура. Подобным образом можно маркировать и регуляторы в других комнатах.

Для чего нужна и как работает термоголовка на радиаторе отопления

Современный рынок изобилует подобными устройствами разных производителей, однако самыми именитыми на сегодняшний день являются термоголовки для радиаторов Danfoss. Конструкция устройства крайне проста – она заключается в совокупности клапана и термостата. Однако такое простое устройство имеет довольно сложный принцип работы термоголовки для радиатора: (См. также: Обвязка радиаторов отопления)

Работоспособность сильфона определяется обязательным наличием давления, причем внутри этого элемента находится специфическая жидкость, иногда встречаются и пары.

Пружина сильфона обладает определенным показателем силы сжатия, что благотворно влияет на урегулирование величины давления с ее температурой.

Большее разогревание устройства расширяющим или же испаряющим образом действует на содержимое сильфона, в результате чего происходит рост давления.

Объем сильфона увеличивается и начинает воздействовать на клапан, который, под давлением первого элемента, начинает сужать отверстие протока воды.

Закрытие отверстия продолжается до установления комфортной температуры, тем самым достигается равновесие.

Снижение температуры вызывает обратный процесс, в результате которого объемы сильфона возвращаются в привычную фазу, клапан встает на место, открывая отверстие для протока горячей жидкости.

Разумеется, равновесие достигается после того, как все элементы встанут на свое место, а помещение будет нагрето до комфортной температуры.

Клапан признан вторым не менее важным компонентом всего устройства. Само собой, что его большое значение определяется не менее важным предназначением – регулированием поступления теплоносителя. Сегодня такие клапаны выпускаются в нескольких вариациях:

Третий вариант имеет широкое применение в многоэтажных жилых постройках старой конструкции, в зданиях с однотрубной системой или же в загородных домах с двухтрубной системой, не оснащенной специализированным циркуляционным насосом.

Положительные моменты таких клапанов заключаются в мощной пропускной способности. Последний вариант неразрывно связан с двухтрубными система и насосами циркуляционными в коттеджах, а также с новыми строениями жилого характера, где проведена двухтрубная отопительная система.

Установка термостата

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

• отрезаем горизонтальные подводки на определенном расстоянии от батареи;
• снимаем с батареи отрезанную трубу и краник;
• открепляем хвостовики и гайки от клапана термостата и запорного крана;
• заворачиваем их в пробки радиатора;
• проводим сборку трубной обвязки и ставим все на запланированное место;
• соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Какие существуют разновидности термостатических головок

Изделия можно условно разделить на 3 группы:

• ручного типа;
• механические;
• электрические.

Варианты представлены от более доступного к дорогому. Необходимо знать, чем они отличаются, чтобы сделать выбор.

Ручные

Самый простой способ регулировки температуры радиаторов термостатический клапан и ручка

По принципу действия напоминают шаровой кран. Внутри головки предусмотрено увеличенное отверстие, которое перекрывается или, наоборот, открывается путем поворота ручки терморегулятора. Как результат, приводится в движение рабочий шток. Конусообразный наконечник опускается, перекрывая отверстие. Благодаря надежности, такой вариант клапанов можно использовать вместо вентилей при подключении батарей (ставится запорная арматура). Главным недостатком является необходимость участия человека для регулировки подачи теплоносителя.

Механические

Устройство механического терморегулятора для радиаторов

Элемент системы отопления поддерживает температуру благодаря физическим процессам. Участие человека при этом нужно, но не постоянно. Внутри механической термостатической головки находится сильфон с рабочей средой. Вещество внутри капсулы расширяется и возвращается к прежним параметрам, за счет чего происходит регулировка температуры окружающей среды, т. к. увеличивается или уменьшается отверстие внутри клапана – теплоноситель течет более/менее интенсивно (шток опускается или поднимается). Принцип действия основан на свойствах рабочей среды внутри капсулы – она отличается высоким коэффициентом расширения.

С газообразной или жидкой средой внутри сильфона

Это яркий пример описанного выше терморегулятора механического типа. Он позволяет поддерживать заданную температуру с точностью до 1°С. Параметры окружающей среды напрямую зависят от свойств рабочей среды. Чем она более инертна, тем меньше подвергается стороннему воздействию. Наиболее распространены изделия, внутри которых находятся сильфоны с жидкостью. Такая среда расширяется медленнее, чем газ, однако она более доступна.

С выносным датчиком

Терморегулятор для радиаторов с выносным датчиком

Термодатчик находится дальше от терморегулятора, что позволяет точнее измерять параметры окружающей среды – на расстоянии от батареи. Соединяются элементы устройства капиллярной трубкой. Преимуществом такого варианта является возможность расположения датчика в любой точке, где необходимо произвести измерения. Это повышает точность полученного значения. Однако стоимость изделия выше, чем других механических аналогов.

Электронные термостатические головки

Электронные термоголовки для радиаторов

Чтобы такое устройство функционировало, предусматриваются батарейки. Это позволит термодатчику выполнять основные функции и запоминать результат. Отличает электронные элементы системы отопления более крупный размер. Принцип действия основан на передвижении штока под воздействием электрического импульса. За управление ответственен микропроцессор.

У датчика этого вида есть ряд преимуществ:

• высокая точность измерений;
• дополнительные функции, например, менять температуру воздуха в помещении по заданному времени;
• человеку не нужно участвовать в настройке работы радиатора: температура меняется автоматически, в помещении всегда комфортно находиться.

Электронные терморегуляторы для радиаторов с управлением со смартфона

Но есть и минусы, хоть и не столь существенные:

• более высокая цена;
• постепенное снижение емкости батареек, их нужно менять время от времени;
• большой размер.

Виды терморегуляторов, чем отличаются

Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.

Материал

Термоголовки на радиаторы из бронзы

Терморегулятор из латуни

стальные (нержавеющая сталь).

Термоголовка из нержавеющей стали

Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.

Конфигурация

• прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
• угловые – позволяют установить терморегулятор на участок сложной конфигурации;
• в составе гарнитуры.

Прямая и угловая конфигурация терморегулятора

Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

1. Перекрывают стояк и спускают воду.
2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
4. Откручивают от термовентиля штуцер с американкой.
5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

• термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
• электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
• большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
• если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

• для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
• для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Виды термостатических элементов

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции. Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.

Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

Изображение	Модель	Стоимость, руб.
	RA/RTR с встроенным газозаполненным датчиком, Danfoss	970
	Valtec терморегулятор угловой в сборе	750
	Herz 1726098	1250
	Salus VS30W комнатный программируемый	3960
	Luxor thermolux TT 2101	570
	Watts SE148	620
	Rifar Герц Н-мини	1320

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

Термоголовка и клапан в разрезе

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.

Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.

Вариант регулировки температуры

Особенности монтажа

По своей сути капиллярный регулятор температуры очень хрупкий элемент. При его монтаже нужно соблюдать следующие правила:

Капиллярная колба должна располагаться рядом с нагреваемым устройством. Если конструкцией предусмотрен радиатор, то прямо на ребрах радиатора. Если колба находится в коробе воздуховода, то расположение должно быть строго по пути следования воздушного потока.
Колба должна быть установлена вниз своим концом. Жидкость не будет реагировать на изменение температуры, если перетечет в другой конец системы.
Запрещается гнуть капиллярную трубку под прямым углом. Это нарушит воздействие давления жидкости на мембрану.
Длину трубки можно сократить только за счет изгиба в форме колец.
Для устройств бытового назначения длина трубки не должна превышать 35 сантиметров.
Запрещается воздействовать на мембрану посторонними предметами.
Если регулятор в открытом исполнении корпуса, то необходимо периодически чистить его струей воздуха от скопившейся пыли и насекомых.
Стоит серьезно отнестись к подключению термостата к электрической цепи. Плохой контакт может вызвать плавление клемм, нагрев мембраны. При нагреве металл мембраны теряет свои свойства, за счет чего теряется коэффициент упругости.
При замене неисправного элемента необходимо подбирать его точный аналог

Это особо важно для приборов, нагревающих воду. Замедление в разрыве электрической цепи, может привести к образованию пара, с последующей разгерметизацией корпуса.

Полное соблюдение правил монтажа и эксплуатации капиллярного терморегулятора позволит значительно продлить срок его службы.

Подключение

Самостоятельно выполнить подключение капиллярного термостата очень просто. Перед началом работы нужно изучить схему электрической цепи на корпусе устройства. Если ее нет, то придется выполнить прозвонку всей контактной группы. Стоит учитывать, что подключение любого прибора выполняется строго от источника потребления электрической энергии, через терморегулятор на прибор, который должен через него работать. Существует 2 схемы подключения механизма.

Прямое подключение

Далее будет приведен пример прямого подключения лампы накаливания через капиллярный термостат. Термостат будет использован в качестве выключателя.

1. 2 провода подключаются к контактам патрона лампы.
2. Конец «1» провода напрямую подключается к одной жиле источника электропитания, например, к «-» аккумулятора.
3. Конец «2» провода подключается к выходу «2» на блоке клемм регулятора.
4. «+» от источника питание подается на «1» клемму блока регулятора.

При такой схеме подключения лампа будет гореть. Если нагреть колбу термостата, контакты разомкнуться, лампа погаснет. Эта схема подключения используется в нагревательных котлах. Вода не успевает закипать, термостат отключает котел при достижении заданной температуры, что предотвращает образования пара и высокого давления.

Обратное подключение

Пример обратного подключения с той же лампой накаливания. Теперь термостат используется в качестве включателя.

1. Оба конца провода соединить с патроном лампы накаливания.
2. «1» конец провода напрямую подать на клемму «-» аккумулятора.
3. «2» конец подключить к клемме «3» на блоке термостата.
4. «+» от аккумулятора подать на клемму «1» ввода термостата.

При прозвонке клемм регулятора было определено, что контакт «1» и «3» замыкаются при размыкании контактов ввода «1» и «2». На собранной схеме лампа накаливания не горит, так как не получает электрической энергии. При нагреве капиллярной колбы, контакт «1» разомкнется, замкнув цепь с контактом «3». При этом положение происходит передача напряжения от одной клеммы на другую. Лампа накаливания теперь горит. Такая схема подключения используется в системах вентиляции и кондиционирования. Приборы не включаются до тех пор, пока не повысится температура воздуха в помещении. Как только датчик сработал, приборы включаются для охлаждения помещения.

При помощи контактной группы капиллярного термостата можно распределить рабочий момент нескольких устройств или приборов. Главное знать точную схему включения и отключения контактной группы.

В нагревательных котлах трех контактный терморегулятор используется для работы прибора и активного реле оповещения. До момента размыкания, термостат работает в цепи с котлом. После преодоления порога срабатывания, контакты размыкают цепь, выключая котел. При этом замыкается вторичный контакт, включая лампочку или сигнал оповещения о прекращении работы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

• На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
• Для фиксации термоголовки нужно слегка нажать на устройство.
• О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

• С помощью дюбелей к стене крепят пластину.
• На пластине закрепляют корпус устройства.
• Посредством хомутов на стене фиксируют капиллярную трубку.
• Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
• Закручивают фиксирующий болт с помощью шестигранного ключа.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Типы и виды термоголовок

Терморегуляторы сегодня предназначены для двух основных систем отопления, которые оказали основное влияние на разделение данных элементов по типам. Так, существуют термоголовки для однотрубных отопительных систем, и, разумеется, двухтрубных. Установка термоголовки на радиатор отопления также выполняется исходя из определенного типа системы отопления. Большие перепады давления под силу термоголовкам второго типа. Благодаря высоким показателям сопротивления гидравлики, присущего клапанам регулировки, удается достичь потерь давления в этих местах.

Внутри данного типа также существует некое разделение на термоклапаны с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителей во всех отопительных приборов, однако это не является положительным фактором. Поскольку каждое помещение имеет собственные показатели потери тепла, то и отопители в нем должны устанавливаться соответствующей мощности, именно это позволяют обеспечить настраиваемые клапаны.

Разумеется, установка необходимых параметров позволит добиться оптимальных результатов работы радиаторов, которые, в свою очередь, прогреют помещение до необходимого уровня. Именно поэтому так важна установка термоголовки на радиатор

При этом важно помнить, что система регулировки такими деталями должна обязательно быть дополнена перепускными клапанами, которые устранят мешающий шум, образующийся в результате перепадов давления. (См

также: Как рассчитать биметаллические радиаторы отопления)

Установка термоголовки на радиатор отопления должна быть выбрана не только относительно типа, но и относительно вида. Так, ручные термоголовки имеют шкалу с цифрами и снежинкой, что сильно облегчает выставление необходимой температуры. В данном случае установка показателя на нулевой отметке будет свидетельствовать об отключении устройства.

Положительная особенность ручной термоголовки в том, что ее легко монтировать в любом положении. Это может быть как горизонтальное, так и вертикальное направление. Горизонтальная установка облегчит последующий переход на аналог с сильфоном. Наличие штор, или каких других занавесок, перекрывающих головку с сильфоном, негативно скажется на ее работе, поэтому в этом случае лучше всего устанавливать элемент с ручным управлением. Однако такая ситуация вполне может быть исправлена при помощи установки дополнительных выносных датчиков.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Основные признаки неисправности термостата

Иногда термостатное устройство не работает качественно.

Основные признаки того, что терморегулятор вышел из строя:

• Если устройство охлаждает больше нужной температуры (в холодильнике начинает морозить);
• Устройство перегревается (двигатель в автомобиле начинает кипеть);
• Нижний патрубок очень быстро нагревается (при исправной работе он греется долго);
• При работе двигателя, отображаемая температура резко снижается, а потом при выключении обратно поднимается;
• Нижний патрубок не нагревается и остаётся холодным. Такое происходит, если устройство долго находится в закрытом состоянии, что приводит к заклиниванию конструкции

Диагностика поломки, как проверить не снимая

Существует несколько способов проверки неисправности терморегулятора устройства. Этот способ отличается тем, что позволяет обнаружить поломку, не разбирая устройство на части. Чтобы определить, работает ли термостат исправно, нужно запустить двигатель автомобиля на минут пять-десять. За это время шланг, идущий из радиатора в термостат, должен остаться холодным, если он нагрелся за такое короткое время — в конструкции есть неполадки.

Теперь вы знаете, что такое термостат, для чего служит термостат, какие функции он выполняет. Устройства используют во многих сферах в жизни: для автоматического поддержания температуры воды в душе, для нагревания духовки или обогревателя до заданной температуры. После прочтения статьи вы знаете, что делать, чтобы обнаружить поломку терморегулятора, не разбирая устройство. В зависимости от того, зачем нужен в устройстве термостат, выбирают разные виды.

Термоголовка для радиатора отопления принцип работы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении.

Принцип работы термоголовки:

1. Нагретый воздух действует на состав, начинается расширение сильфона.
2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
4. Пропускная способность уменьшается, температура радиатора отопления падает.
5. Обогрев ослабляется, воздух остывает.
6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
7. Подача теплоносителя возобновляется с прежней силой.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам.

Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе.

Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций.

Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором.

Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

• автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
• электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
• механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Размещение, монтаж и настройка

Выбор места для размещения самого устройства не зависит от его разновидности и комплектации — механические и электронные терморегулятора устанавливаются на трубу прямой подачи теплоносителя к радиатору. При этом основное условие эффективной работы термостатической головки — постоянная циркуляция воздуха вокруг устройства.

Важно! Установка термоголовки в вертикальном положении недопустима. Монтаж в горизонтальном положении (параллельно плоскости пола) позволяет исключить воздействия тёплого воздуха и значительно повысить точность работы устройства.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

• отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
• конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
• на корпус устройства попадают прямые солнечные лучи;
• нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
• горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Монтаж

Залог правильного подключения — чёткое следование инструкциям и рекомендациям производителя устанавливаемой термостатической головки, приведённым в руководстве по эксплуатации.

Установка терморегулятора на радиатор отопления производится в следующем порядке:

1. Отключение подачи теплоносителя, сливание жидкости из радиатора.
2. Обрезка труб на необходимую длину, демонтаж старой запорной арматуры.
3. Установка хвостовика клапана в радиатор.
4. Сборка и установка обвязки.
5. Подключение обвязки к контуру, установка терморегулятора на переходник установленного клапана.

Внимание! При установке положение регулятора термоголовки должно быть на максимальном значении. В противном случае устройство будет работать неправильно.

Настройка

Настройка установленного устройства производится в зависимости от его типа и характеристик. Для механических терморегуляторов достаточно повернуть рукоятку до совмещения одной из указанных на ней цифр с контрольной насечкой на корпусе, после чего, при условии правильно выполненного монтажа, температура в комнате изменится до заданного значения. Настройка электронной термостатической головки зависит от особенностей конкретной модели и списка поддерживаемых функций.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях термоголовок для отопительных радиаторов, объясняется, для чего нужны эти устройства.

Возможность самостоятельной установки

Выбор подходящей модели термостатической головки и её правильная установка не отличаются высокой сложностью и под силу домашнему мастеру, обладающему соответствующими теоретическими знаниями и практическими навыками.

Термоголовка для радиатора отопления

Ранее в отопительных системах количество поступающего теплоносителя не регулировалось. Если температура в помещении становилась слишком высокой, открывались форточки или окна для проветривания. С приходом новых технологий, и изобретением различных автоматических приборов и устройств, ситуация в корне изменилась. Комфортную комнатную температуру можно получить, благодаря специальным термоголовкам для радиаторов отопления, при этом улучшая энергоэффективность помещений, и существенно уменьшая затраты на их обогрев.

Что это такое

Ее предназначение состоит в регулировании прохождения теплоносителя через радиатор, производя открывание/закрывание термостатического клапана, который совместно с ней работает.

Современный рынок предлагает два основных вида, которые принципиально отличаются друг от друга по принципу действия:

• жидкостные – регулирование осуществляется за счет расширения жидкости или газоконденсатной смеси;
• электронные – шток приводится в действие механическим путем, от элементов питания.

Электронные термоголовки стоят дороже, однако по эффективности своего действия, предпочтительнее жидкостных головок.

Процесс работы термоголовки

Термоголовка, подсоединенная к специальному радиаторному термостатическому клапану, реагирует на температуру окружающей среды. Как только температура в помещении повышается, происходит расширение сильфона жидкостной термоголовки, в результате чего, шток клапана своим перемещением, уменьшает подачу теплоносителя через радиатор. Снижение температуры в помещении приводит к обратному действию, при котором поток носителя становится больше. Подобные процессы происходят и при установке электронной термоголовки. Только в этом случае клапан управляется встроенным или внешним термостатом, дистанционным контролером.

Особенности монтажа

При установке термоголовки на радиатор отопления следует учитывать основное требование: она должна свободно «обтекаться» воздухом. Нежелательна ее установка:

• за шторами;
• под подоконником;
• на сквозняке;
• там где будут попадать солнечные лучи.

Если не учитывать эти требования, замеры температуры не будут соответствовать истинным значениям всего помещения. В результате работа будет неэффективной. Если все же термоголовка установлена в одном из таких мест или доступ к ней ограничен, можно оснастить ее дополнительным выносным датчиком и регулятором.

Преимущества электронной головки:

1. Скорость реагирования на изменение температуры в помещении. Ежеминутное измерение температуры.
2. Использование встроенных программ.
3. Способность экономии энергоносителя до 23% затрат.

Схема терморегулятора

ВНИМАНИЕ! Если в доме проживают маленькие дети, в этом случае лучшим приобретением будет устройство антивандального типа со специальным кожухом, который сделает доступ к регулированию температуры, для них невозможным.

Рекомендации и советы

Термоголовки на радиаторах отопления лучше размещать вне зоны видимости и выполнять регулирование тех радиаторов, чья общая мощность составляет 50% и выше от всех, находящихся в одном помещении. К примеру, если в комнате 2 отопителя, термостатом нужно оснащать тот радиатор, мощность которого больше.

При использовании чугунных радиаторов применение термостатических клапанов неэффективно, так как работа таких батарей инерционна: у них очень длительное нагревание.

Выбрать под свою действующую систему терморегулятор не сложно, главное определить место установки и приобрести программируемое устройство, так как они самые экономичные, и позволяют для разного времени суток настраивать различную температуру. Они также удобны в тех случаях, когда хозяева покидают свое жилье на несколько дней и температурный режим в помещении может быть совершенно другим.

Терморегулятор на батареи отопления

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Принцип работы термостатического клапана

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Типы термоголовок

1. С внутренним термоэлементом.
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Для чего нужен терморегулятор

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Как установить термоголовку на радиатор отопления

Для поддержания температуры в помещениях нужно установить термоголовки (термостаты) на радиаторы отопления. Эти устройства обеспечат комфортный микроклимат в комнатах и снизят до 40% затраты на топливо. Терморегулировка происходит автоматически – достаточно выставить нужный температурный режим, и термостат все сделает сам.

Поскольку термостатические головки не входят в базовую комплектацию батарей, их нужно приобрести и поставить самостоятельно. Это сделать несложно – достаточно инструментов, которые есть в каждом доме, и базовых слесарных навыков.

Как работает регулятор температуры

Принцип работы устройства основан на способности газа или жидкости увеличиваться в объеме при нагревании и сжиматься при снижении температуры. Внутри находится термостатический сильфон, в который под давлением закачаны толуол, ацетон или газоконденсатная смесь. Под ним расположены пружина, нажимной шток и клапан.

Терморегуляция происходит следующим образом:

1. При повышении температуры содержимое термоэлемента увеличивается в объеме, давит на пружину и заставляет ее сжиматься. Под действием давления нажимной шток сдвигает находящийся внизу клапан, который частично перекрывает поток теплоносителя. Нагрев батарей уменьшается.
2. При падении температуры в помещении газ или жидкость внутри сильфона сжимаются, пружина расслабляется, шток поднимается вверх, и клапан дополнительно приоткрывает поток теплоносителя.

Процессы происходят автоматически, поэтому использование термоголовок удобнее регулировки температурного режима ручными кранами или интенсивностью нагрева котла.

Типы устройств

В продаже есть разнообразные варианты термостатических головок, среди которых можно подобрать подходящую модель. Большинство предлагаемых вариантов – жидкостные, у которых внутри сильфона находится ацетон или другая жидкость. Есть газоконденсатные модификации, которые быстрее реагируют на изменение температуры, но стоят дороже.

Модели со встроенным термоэлементом

В таких головках сильфон находится в корпусе вместе с другими элементами. Это самый популярный, простой и недорогой вариант.

Выпускаются узкоспециализированные варианты термоголовок такого типа:

• Антивандальные – с защитным кольцом, предотвращающим скручивание и повреждение термостата. Предназначены для детских учреждений и общественных зданий.
• Модели для людей со слабым зрением – отличаются с крупными яркими температурными делениями на корпусе.
• Термоголовки с защитой от замораживания предназначены для нежилых помещениях, которые отапливаются по минимуму. Устройство позволяет поддерживать нагрев батареи на уровне, исключающем замерзание теплоносителя.

Термоголовки с накладным термодатчиком

Такие устройства устанавливают на батареи, находящиеся в нишах, технологических выемках, за плотными портьерами, где они могут некорректно показывать температуру. Их монтируют под подоконники шириной от 20 см и на отопительные приборы шире 16 см. Датчик выносится на некоторое расстояние, где на него не будут воздействовать теплые потоки, и соединяется с остальными элементами капиллярной трубкой.

Устройства с выносным датчиком

Эти модели позволяют держать температуру в комнатах, отапливаемых несколькими видами теплоприборов. Например, их используют в помещениях, где, помимо радиаторов есть камин или теплые полы.

В такой конструкции термодатчик устанавливается отдельно, там, где он может отразить общую температуру, и соединяется с остальными элементами капиллярной трубкой. Большая длина трубочки позволяет монтировать датчики практически в любом месте комнаты.

Электронные термоголовки

Удобные современные модели с жидкокристаллическим или сенсорным экраном. На них можно выставить нужную температуру и запрограммировать температурный режим на определенные часы или дни недели. Электронная термоголовка даст команду согреть комнаты к приходу с работы или приезду на дачу.

Эти устройства отличаются нулевой инерционностью – корректировка температуры происходит не через 20–30 минут, как у обычной термоголовки, а практически сразу, поэтому электроника максимально экономит тепловую энергию. Недостаток – высокая цена.

С дистанционным управлением

Эти модели управляются с пульта, который можно положить в одной из комнат или возле входа в дом. С одного ПДУ задается температура для всех радиаторов и программируется нагрев батарей в определенное время. Существуют модели, работающие через интернет-приложения с виртуальным голосовым помощником.

Управление происходит через блок, установленный в одной из комнат, который снимает показания температуры и отдает команды термостатической головке увеличить или уменьшить подачу теплоносителя. Идеально совмещаются с системой «умный дом» и алюминиевыми радиаторами, которые быстро нагреваются.

Что требуется для подключения

Для монтажа этого элемента отопительной системы понадобятся:

• два разводных гаечных ключа;
• фум-лента – уплотнитель из фторопласта, применяемый для герметизации резьбовых соединений;
• приспособления для нарезки резьбы на металлических изделиях – плашка (лерка) с держателем или клупп.

Как установить термоголовку: пошаговая инструкция

Шаг 1. Выберите место установки – это должна быть зона, где нет тепловых потоков, идущих от батареи и искажающих показатели температуры. Идеальный вариант – стояк, идущий от подающей линии к радиатору. Если выбрать такое место невозможно, купите модель с выносным термодатчиком. К головке должен быть свободный доступ, иначе возникнут трудности с ее эксплуатацией. При отсутствии такой возможности купите электронную дистанционную модель.

Шаг 2. Подготовьте участок трубы, где будет установлена термоголовка. Проведите подготовительные работы – слейте воду с системы, перекройте линии подачи и оттока теплоносителя. Распилите трубу там, где будет вмонтировано термоустройство, на концах нарежьте резьбу плашкой или клуппом.

Шаг 3. Оба конца разрезанного сгона обмотайте фум-лентой и накрутите на них контргайки. Затем прикрутите терморегулятор. Обратите внимание – при установке на верхнюю трубу, идущую к радиатору, термостатическую головку надо располагать только горизонтально, на нижней трубе положение может быть любым. Иначе устройство будет реагировать на восходящие потоки, идущие от батареи. Затяните одновременно обе контргайки разводными ключами. Делать это в одиночку сложно, поэтому попросите кого-то помочь.

Шаг 4. Настройте терморегуляторы – на электронных устройствах достаточно выставить требуемую температуру. Настраивать модели с рисками на корпусе тяжелее – придется действовать методом подбора. Установите посередине комнаты термометр, который будет показывать температуру в помещении. Крутите регулятор и следите за нагревом воздуха в помещении. Отметьте место на регуляторе, позволяющее выставить комфортную температуру. Если в инструкции к устройству есть шкала соответствия – воспользуйтесь ей.

Ошибки при монтаже

Чаще всего при установке термостатических головок возникают следующие ошибки:

1. Термостат монтируют слишком близко к батарее или устанавливают вертикально на верхнюю трубу, идущую к радиатору. На терморегулятор, установленный таким образом, воздействуют воздушные потоки от батареи и он некорректно показывает температуру.
2. Неправильно выбирается место установки. Термоголовки со встроенным датчиком нельзя монтировать возле других отопительных приборов, например, возле камина. Для таких моделей не годятся слишком холодные места или замкнутые пространства, например, ниши.
3. При самостоятельном монтаже новичок может нарушить технологию или схему, недостаточно хорошо затянуть контргайки, накрутить их с перекосом. Чтобы избежать такой ситуации, внимательно изучите видео и фото работ в интернете.

Как выбрать термоголовку

Помогут подобрать подходящие термоустройства следующие рекомендации:

• во всем здании желательно устанавливать модели, выпущенные одним производителем;
• для небольшого одноэтажного дома или дачи достаточно простых устройств, дистанционные варианты подходят для двух- или трехэтажных строений;
• если вы не уверены, что устройство не будет реагировать на нагрев, идущий от теплового прибора – купите модель со встроенным или накладными термоэлементом;
• семьям с маленькими детьми рекомендуется приобретать устройства в антивандальном исполнении – любопытные малыши не смогут повредить или открутить головку;
• не покупайте слишком дешевые термостаты – они быстро выходят из строя. Для снижения риска купить подделку требуйте у продавца сертификат.

В конце отопительного сезона снимите термоголовки с радиатора, это продлит срок их службы. Длительное нахождение в нерабочем состоянии может вызвать слипание элементов термостата и его выход из строя.

Термоголовка для радиатора отопления — принцип работы, устройство разных типов, как выбрать и установить

Термостатическая головка для радиаторов отопления относится к управляющей арматуре водяной отопительной системы. Специалисты называют его, как радиаторный клапан или термостатический вентиль.

Устройство появилось в России сравнительно недавно, и было сразу занесено в соответствующую нормативную базу, как легитимный элемент водяной системы отопления.

Терморегулятор предназначен для регулировки уровня нагрева одного радиатора отопления или цепи последовательно соединённых батарей.

С его помощью можно установить индивидуальный температурный режим в одном из помещений дома или квартиры. Универсальность прибора заключается в том, что он совместим с любыми моделями радиаторов.

Насколько важна и нужна термоголовка

Терморегулирующая головка для радиатора отопления позволяет оптимизировать энергозатраты, что может принести существенную экономию тепловой энергии в течение всего отопительного сезона. Отопительным котлом можно поднять или снизить температуру нагрева во всех радиаторах обогрева одновременно.

Однако, не всегда это нужно так, как в разных помещениях различная потребность в уровне прогрева. Спальная, детская, гостиная, столовая и зал нуждаются в температуре 20 0 – 22 0 , в ванной комнате комфортный уровень нагрева воздуха желателен в районе 24 0 С, а в подсобных помещениях достаточно 16 0 С. Уровень 12 0 и 7 0 для особых случаев.

Установив терморегулирующие головки, хозяева жилья могут сами откорректировать температурный режим в каждой комнате по своему желанию. Терморегулятор для отопления очень прост в установке и эксплуатации.

Устройство термоголовки

Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.

Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.

Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

• на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
• если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
• разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
• шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
• в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
• происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Сильфон – это ёмкость со стенками в виде гармошки, поэтому он может, как расширяться, так и сжиматься, воздействуя на шток клапана.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Основные критерии выбора термоголовки

На сегодня рынок теплотехники заполнен обширным ассортиментом термоголовок различной конструкции, изготовленными большей частью брендовыми фирмами. Чтобы потребителю не растеряться среди этого разнообразия моделей, специалисты рекомендуют руководствоваться следующими критериями выбора.

1. К радиаторам отопления желательно подобрать термоголовки одного и того же производителя.
2. При выборе прибора надо отдавать предпочтение тем моделям, которые потребуют минимум дополнительной фурнитуры и крепежных, соединительных элементов.
3. Если небольшое помещение включает в себя одну или две жилые комнаты, то целесообразно установить в каждой из них ручные вентили с термоголовками.
4. В одноэтажных строениях, целесообразно устанавливать механические терморегуляторы и головки терморегуляторов с выносными датчиками.
5. В двух и трех этажных особняках, владельцы могут позволить беспроводные термостатические головки. Их обязательно монтируют в домах, подключённых к системе «Умный Дом».
6. Продукция брендового производителя по сравнению с массовыми подделками, несмотря на высокую стоимость, не подведут в течение многих лет.
7. Антивандальный кожух защитит от безалаберных попыток вмешаться в настройки устройства.
8. Дизайн термоголовки не должен контрастировать на фоне радиатора и гармонично вписываться в интерьер комнаты.
9. Чтобы не нарваться на подделку, нужно потребовать у продавца сертификат качества.

Установка термоголовки на радиатор отопления

Подключение терморегулятора на радиатор состоит из двух операций – это монтаж термостатического клапана и установка термоголовки.

Установка термоголовки

Устанавливают терморегулятор следующим образом:

Особенности настройки электронной термоголовки Danfoss

1. Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17 0 С.

1. Р 2 – расширенная энергосберегающая программа, которая температуру до 17 0 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.

1. В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.

1. После выбора настроек их подтверждают нажатием нижней клавиши.

Рейтинг популярных производителей

Списки наиболее популярных изготовителей термоголовок помогают потребителю правильно ориентироваться в широком ассортименте терморегуляторов для радиаторов на рынке теплотехники. На основе анализа информации, публикуемой в интернете представлен следующий ряд фирм:

• Valtec;
• Danfoss;
• Oventrop;
• Thermo;
• Honeywell;
• Caleffi;
• Salus.

Valtec

Компания производит надёжные отопительные приборы и терморегулирующие головки. Бренд имеет итальянское происхождение, хотя все производственные мощности размещены в Юго-Восточной Азии. Одна из моделей термостатических головок, представленная на рынке России, VT.1000.0.0 позволяет автоматически регулировать с высокой точностью расход теплоносителя в зависимости от заданной температуры в помещении.

Плюсы

Высокая точность настроек. Красивый дизайн. Долгий срок службы.

Минусы

Пока отрицательных отзывов не было.

Danfoss

Известная датская компания Danfoss более 60 лет занимается разработкой энергосберегающих технологий. Её продукция, а в частности термоголовки пользуются большой популярностью на российском рынке теплотехники. Программируемые электронные приборы часто включают в систему Умный Дом. Микроклиматом в доме позволяет управлять ПО, установленное на смартфон через WI-FI.

Плюсы

Высокая эффективность, надёжность, красивый дизайн.

Минусы

Высокая стоимость прибора.

Oventrop

Успех одного из лидеров по производству арматуры для инженерных сетей, в том числе терморегуляторов для радиаторов, компании Oventrop был достигнут за счёт высокой квалификации инженерного состава и остальных её сотрудников. Наибольшей популярностью пользуются модели терморегуляторов линейки Uni. Приспособления оснащены жидкостным сильфоном, рассчитанные на предельную температуру в системе отопления – 120 0 С.

Плюсы

Простота в обращении. Красивый внешний вид. Точность настроек.

Минусы

Не со всеми типами радиаторов совместим. Высокая цена приспособления.

Thermo

Основанная более 20 лет назад шведская компания Thermo быстро заняла лидирующее место по производству теплотехники. Термоголовки этого производителя имеют широкое признание и лидируют в большинстве рейтингов. Следует отметить модель Royal Thermo RTE 50,30. Её ценят за широкий регулировочный диапазон – от 6 до 28 градусов тепла.

Плюсы

Красивый внешний вид. Простота в управлении. Вписывается в интерьер любого помещения

Минусы

Для корректной работы теплоноситель должен иметь температуру не больше 95 градусов.

Honeywel

Американская компания, специализирующая по производству электронных систем управления автоматики, известна в России, как производитель надёжных и эффективных приборов теплотехники. Термоголовки с электронным управлением отличаются точными настройками.

Плюсы

Красивый дизайн, простой монтаж и удобство в управлении.

Минусы

Пока такой информации нет.

Caleffi

Итальянская компания Caleffi занимается производством арматуры для инженерных сетей различного назначения. В России компания известна, как производитель высококачественны термоголовок. Одна из программируемых моделей Caleffi 210000 оснащена жидкокристаллическим дисплеем. Имеет большое количество настроек.

Плюсы

Точность настроек. Высокая эффективность и простота в обращении. Красивый дизайн.

Минусы

Отрицательных отзывов пока не поступало.

Salus

Английская компания Salus занимается изготовлением терморегулирующим оборудованием для систем отопления. Большая часть производства была в своё время перенесена в Германию и Гонконг. Особо следует отметить модель термоголовки Salus PH 60. Это электронный прибор с энергонезависимой памятью способен создавать температурный режим в помещении на неделю в диапазоне температур от 6 до 40 градусов тепла.

Плюсы

Прибор удобен в обращении, Красивый внешний вид. Удалённый доступ к настройками.

Терморегулятор для радиатора отопления: конструкция и установка

Терморегулятор для радиаторов отопления — это полезный прибор для экономии ресурсов. С его помощью снижают напор теплоносителя, регулируя теплоотдачу поверхности и поддерживая необходимое тепло в помещении. Рассмотрим его устройство, этапы монтажа, особенности выбора.

Для чего нужны терморегуляторы

Погода в зимние месяцы изменяется с сильных морозов на оттепели с плюсовыми показателями и наоборот. В таких ситуациях система отопления испытывает высокие нагрузки, что может привести к прорыву труб. Здесь на помощь приходит терморегулятор для радиаторов отопления, который устанавливают на каждую батарею по всей площади.

В частных домовладениях есть возможность создавать разный климат в отдельных помещениях, в зависимости от предпочтений жильцов.

Частные дома, в которых системы теплоснабжения оснащены терморегуляторами для батарей отопления, способны создавать в каждой комнате разный климат, согласно санитарным нормам и личным предпочтениям. Такая конструкция добавляет комфорта в зимние месяцы и решительно экономит бюджет домовладельца.

Польза от регуляторов температуры на радиаторе отопления:

• Владельцу не нужно постоянно следить за работой датчика, процесс автоматизирован;
• Возможность распределять тепло по разным комнатам, в зависимости от потребностей;
• Снижение объёма расхода электроэнергии и топлива, экономия домашнего бюджета;
• При аварийной ситуации отключается только одна батарея.

Устройство и принцип действия

Основное действие конструкции направлено на снижение скорости в схеме для подачи жидкости.

Главные узлы терморегулятора для радиатора:

1. Термический клапан – регулировка потока.
2. Термоголовка – управление работой клапана.

Устройство термоклапана для радиатора отопления:

1. Корпус – выполнен нержавеющей стали, латуни или бронзы, имеющий высокую сопротивляемость коррозии. Сверху покрыт дополнительным хромовым защитным слоем. Есть никелированные корпуса. Вход оснащён резьбой, выход – штуцером для стыковки с трубопроводом. На маркировке указано направление потока, которого нужно строго придерживаться при стыковке;
2. Клапан – обеспечивает проход или остановку жидкости. Снабжён каучуковым золотником;
3. Шток – отвечает за размер просвета в трубе, пропускающего теплоноситель в систему;
4. Сильфон (штифт толкатель) – основа термостатики конструкции.

Особенности клапанов

В зависимости от способа установки секции, производят следующие виды терморегуляторов на батарею, различающиеся по форме корпуса:

• Прямые;
• Угловые с вертикальным и горизонтальным расположением;
• Трёхходовой с подсоединением к байпасу, клапану и трубе.

По резьбовому размеру: ½, ¾ и 1 дюйм.

По системе обогрева:

• Однотрубные – объёмные с широким сечением в проходе. Предпочтительнее для устройств с невысоким показателем гидравлического сопротивления в магистрали;
• Двухтрубные – переносят значительное давление в трубопроводах. В них существует возможность регулировать проход теплоносителя в кубометрах в час.

По маркировке:

• Для труб с естественной циркуляцией и умеренным давлением в трубопроводе – индекс G;
• С принудительной циркуляцией и высоким гидравлическим сопротивлением – N или D.

Устройство и назначение сильфона

Достоинством сильфонных термоголовок является их полная автономность, без дополнительного питания. Они работают в автоматическом режиме без вмешательства человека, круглые сутки всю зиму. Достаточно вначале отрегулировать на заданные параметры.

Работа сильфона базируется на первом законе термодинамики – расширение жидких сред в горячем состоянии.

Небольшой пружинящий цилиндр, заполненный жидкостью или газом (температурный агент) с высоким коэффициентом расширения. В качестве жидкости употребляют парафин, имеющий низкую температуру плавления.

Нагреваясь, он сильно увеличивает объем и подпирает шток, который толкает клапан, закрывающий проход. Сечение прохода сужается и перестаёт пропускать теплоноситель. Секция не получает достаточно тепла и остывает до заданной нормы, а с ним и температурный агент. Охлаждаясь жидкость принимает начальный объем, а шток поднимается, открывая доступ горячей воде, поступающей в систему. Цикл возвращается к началу и повторяется.

Газовый температурный агент разогревается на порядок быстрее, но производство подобных сильфонов стоит дороже, соответственно и термостат для радиаторов отопления будет дорогим.

Функции термоголовки

Назначение таковой: снимать показания температуры воздуха в помещении и задавать программу действия регулятору. Настройка предельных нормативов происходит вручную, а потом уже автоматически передаётся на клапан.

Виды термостатических головок:

• С ручной настройкой.

Поворачивая регулятор в одну или другую сторону, снижают или повышают пропускную способность зазора. Такие уникумы можно встретить на старых чугунных представителях прошлого века. Эффективность подобной настройки снижается постоянной необходимостью подкручивать вентиль, открывая или закрывая струю горячей воды. В принципе головка мало отличается от простого сантехнического вентиля.

Видео описание

В этом видео вы увидите, как установить терморегулятор на батарею:

• Механическая.

Заданная настройка регулируется автоматически с помощью сильфона. На видимой части нанесена цифровая шкала, по которой выставляют необходимый показатель регулировки тепла. Значения колеблются от +14 до +28 градусов. Простота регулировки и работа без источника питания значительно снижает стоимость датчика и делает его предпочтительным в бюджетных вариантах.

Важно! Если узел долгое время не поворачивать, а магистраль находится в постоянной работе, то некоторые части могут прикипеть и станут непригодными.

• С выносным датчиком.

Показания по капиллярной трубке автоматически передаются на термоголовку, которая реагирует, увеличивая или снижая силу нагрева. Устройство с выносным датчиком настоятельно рекомендуется на секциях, декорированных плотными экранами.

Термоголовка снимает показания в районе самой батареи, которая закрыта экраном и сохраняет собственный микроклимат, что не соответствует общей обстановке помещения. Выносной датчик определяет величину тепла в самой комнате и передаёт её на термоголовку, реагирующую на изменения.

• Автоматическая с сервоприводом.

• Электронная.

Имеет микропроцессор, который управляет снижением и повышением скорости потока. Питается от двух пальчиковых батарей. Владелец имеет возможность задавать параметры по часам, временам суток и дням недели.

По санитарным нормативам, ночная температура для качественного отдыха должна быть невысокой, а днём можно сделать теплее. Экономия с помощью электронной термоголовки в конечном итоге перекроет значительную цену в начале монтажа.

На заметку! Автоматические термоголовки не рекомендуется устанавливать на чугунное оборудование, учитывая высокую тепловую инертность материала (чугун остывает медленно и регулировка довольно затруднена)

Видео описание

Смотрите в видео выбор терморегуляторов, их достоинства и недостатки:

Выбор устройства для монтажа системы отопления

Технические параметры выбираемых узлов должны определяться по нескольким важным критериям:

• Расположение батарей.

На корректности работы терморегулятора на радиаторе отопления будут отражаться прямые солнечные лучи, близкое расположение бытовых приборов, других нагревательных конструкций, сквозняк и прочие параметры.

Плотные шторы, декоративные кожухи или экраны, широкие подоконник и некоторые интерьерные элементы снизят чувствительность регулировки. В таких случаях желательно предпочесть выносной датчик, который более точно определит климат помещения.

• Вид батареи.

Биметаллические конструкции чувствительны к изменениям в магистрали, сразу снижая нагрев наружной поверхности. Поэтому к ним подойдёт автоматический узел, чутко реагирующий на малейшие изменения.

Чугунные будут остывать и нагреваться медленно, поэтому на них предпочтительнее подобрать бюджетный ручной регулятор.

• Место установки и тип системы отопления.

Выбор углового или прямого корпуса клапана, а также — однотрубной или двухтрубной модели. Для систем с байпасом выбирают трёхходовую модель;.

• Бюджетная часть.

Довольно сложная часть технических параметров выбора. В случае низкой покупательной способности, которая случается при больших затратах на капитальный ремонт и недостатке средств на его окончание, есть возможность разделить приобретение на два этапа.

Вначале купить только клапан и установить его для регулировки в ручном режиме. Через некоторое время прибрести головку и завершить установку на текущем этапе. Вторая половина монтажа будет лёгкой и не доставит много хлопот и мусора.

• Жидкий или газовый сильфон.

Клапана с газовым наполнением не реагируют на внешние источники тепла и другие интерьерные особенности помещений. Они более чувствительны к регулировке и быстрее подают сигнал на шток для выполнения задачи на закрытие или расширение отверстия.

Единственное препятствие – стоимость прибора. Жидкий агент не так чувствителен, но цена на узел делает его предпочтительнее во многих бюджетных вариантах.

• Антивандальная защита.

Применяется в комнатах с маленькими детьми и в общественных зданиях (школа, детский сад и пр.)

Монтаж

Проводя капитальный ремонт, хозяева сменяют систему отопления на современную, с более мощной теплоотдачей. Батареи оснащаются новой автоматикой, для поддержания комфортных условий в каждой отдельной комнате, согласно предпочтениям жильцов.

Установка терморегулятора на радиатор отопления становится последней частью монтажа отопительной системы дома или квартиры. Согласно рекомендациям производителей, его следует располагать на высоте 40-60 см от пола. Если в секции есть только нижняя подача, то рекомендован монтаж выносного датчика или регулировки настройки на более низкую температуру. В этом случае можно ожидать успешных результатов.

На заметку! Выносной датчик можно устанавливать на любую высоту.

Общие правила монтажа:

• Место должно быть защищено от прямых солнечных лучей, иначе работа прибора не даст нужного результата;
• Нельзя закрывать узел никаким декором, мебелью или другим способом;
• Устройство не монтировать над отопительными трубами, куда идёт основная масса горячего воздуха, так клапан не будет выполнять нужную функцию;
• Недопустимо устанавливать под давлением на корпус клапана;
• Чтобы избежать изоляции узла, лучше смонтировать байпасный переход.

Видео описание

В видео покажут еще несколько моментов по установке терморегулятора:

Этапы установки регуляторов температур для батарей отопления:

1. Выключить отопительную систему полностью или смонтировать байпас;
2. На небольшом расстоянии от места установки отрезать трубу;
3. Демонтировать старую арматуру;
4. Отделить хвостовик от клапана и ввинтить в пробку радиатора;
5. Смонтировать обвязку в месте вкручивания;
6. Соединить трубы;
7. Отрегулировать данные на шкале термоголовки.

Настройка происходит в комнате с закрытой дверью и с термометром на стене:

• Включить отопление на полную мощность;
• Ожидать повышения температуры помещения на несколько градусов;
• Повернуть кран вправо до полной остановки магистрали;
• Ожидать снижения тепла в батарее;
• Возвратить головку влево, до появления шума в системе.

• В последующие несколько дней произвести корректировку.

Описанная последовательность является усреднённой. Для каждого прибора существует инструкция, где указаны конкретные параметры настроек для данной модели.

Головки устроены только для понижения скорости потока и снижения температуры.

Видео описание

В этом видео покажут, как регулировать температуру чугунного радиатора:

Коротко о главном

Главная задача установки терморегуляторов – экономичное использование ресурсов и создание комфортных условий для проживания.

Чугунные батареи отличаются от металлических, низкой реакцией на снижение температуры, поэтому термостаты предпочтительнее ставить на металлические, а на чугунные батареи лучше ставить регуляторы с ручной настройкой.

Выбор терморегуляторов нужно производить после установки системы отопления и оценки размещения узлов. В домах с детьми стоит применять антивандальную защиту, чтобы сохранить дорогую автоматику.
