Где тэн в посудомоечной машине

Все о ТЭНах для посудомоечных машин

Знание устройства и принципов работы посудомоечных машин и отдельных систем может пригодиться каждому их владельцу. Нередки случаи отказа в работе ТЭНов, отвечающих за нагрев воды до нужной температуры для помыва посуды. Необходимо разобраться, где находятся нагревательные элементы в конкретных моделях машины, к какому виду относятся и как производится их замена в случае невозможности ремонта.

Особенности и назначение

Нормальное мытье посуды в посудомоечной машине во многом обеспечивает установленный в ней электрический нагреватель (ТЭН). Если он не работает, то вода не сможет подогреться — и тогда никакие грамотно подобранные реактивы не компенсируют эту проблему. В холодной воде нормально отмыть грязную посуду вряд ли получится.

Часть моделей посудомоечных машин имеет возможность быть подключенной к трубам горячего водоснабжения. Но далеко не всегда удается рассчитывать на такую универсальность. Кроме того, на ТЭЦ магистральную воду дополняют большим числом реагентов. Защита от их проникновения на посуду хотя и возможна, но довольно сложная и доростоящая. Поэтому лучше избегать проблем с нагревателем заранее, всегда используя обычную холодную воду. Ей и передает свое тепло нагревательный элемент.

Ничего экстраординарного в физическом смысле ТЭН из себя не представляет. Как и другие подобные приборы, встречающиеся в быту и в иных сферах, он использует эффект выделения тепла на материале с высоким электрическим сопротивлением. Иногда используется сразу пара нагревателей. Второй из них отвечает за сушку посуды.

Следует отметить, что ТЭН не находится в главном водяном протоке, как часто предполагают иные пользователи. Это было бы попросту опасно во многих отношениях. Для размещения греющего узла используется специальный изолированный отсек, куда вода поступает по особой магистрали. Очень важный момент — во всех современных моделях работа ТЭН контролируется датчиком нагрева. В случае чрезмерного накала автоматика сразу же отключает систему, предотвращая нежелательные последствия.

Датчик мутности позволяет избежать чрезмерного засорения накипью.

Замена ТЭН посудомоечной машины

Одной из «частоломаемых» деталей ПММ является ТЭН (электронагреватель). Сгорает! Однако не стоит унывать или отправлять сломанную технику на свалку — любую деталь можно заменить. В этой статье мы и расскажем как происходит замена ТЭНа посудомоечной машины!

Зачем нужна данная деталь?

ТЭН — это нагревательный элемент посудомоечной машины. Как понятно из определения, он нагревает воду. Теплая жидкость легче справляется с загрязнениями, поэтому не стоит недооценивать данную деталь. Без нее посуда по окончании работы техники будет грязной. А это явно не то, чего ждут клиенты от ПММ. Именно поэтому в случае поломки этой детали ее нужно сразу же заменять.

Признаки поломки ТЭНа

• Вы стали замечать недомытую посуду. Скорее всего, дело в недостаточной температуре воды.
• Посуда после мытья холодная.
• Жир не отмывается с посуды, а наоборот загрязняет другую.

Настало время перейти от теории к практике.

Пошаговая инструкция по замене нагревательного элемента

1. Отсоедините вилку из розетки.

Так вы обезопасите себя во время ремонта.

2. Уберите всю посуду из мойки и откройте дверцу.

Это даст Вам дополнительное свободное пространство.

3. Потянув вверх, снимите коромысло (импеллер).

Это откроет Вам доступ к запчастям.

4. Выкрутите дренажный фильтр и удалите оттуда лишнюю влагу. Открутите болты крепления циркуляционного насоса.

Обратите внимание на данный этап! Если неправильно выкрутить фильтр, то его можно повредить. Обязательно будьте аккуратны. Также не оставляйте лишнюю влагу, ведь она может стать источником появления плесени.

5. Переверните ПММ вверх дном. Снимите нижнюю крышку. Отсоедините днище.

Это поможет подобраться к нагревателю напрямую.

6. Отсоедините проводку и сливную помпу. Удалите хомут, закрепляющий нагреватель.

Так вы удаляете все лишнее перед последним этапом. Можно сказать, расчищаете путь.

7. Снимите нагреватель и замените его новым.

Вот Вы и узнали о том, как починить электронагреватель посудомоечной машины! Надеемся, Вы усвоили информацию и она поможет Вам в ремонте.

Решили провести ремонт своими руками? Запчасти найдёте у нас.

Как своими руками заменить ТЭН на посудомоечной машине?

Посудомоечная машина давно перестала быть роскошью. В современном мире, где все и всегда спешат, она позволяет не тратить минуты и часы на мытье тарелок, чашек и кастрюль. Достаточно загрузить посуду в бункер, выбрать режим и не забыть про специальную моющую таблетку. Через несколько минут можно доставать сверкающие кухонные приборы.

Но в определенный момент времени может оказаться, что вода во время мытья посуды не нагревается. Либо посуда даже после завершения полного цикла остается грязной. Чаще всего это происходит из-за поломки нагревательного элемента. Для замены ТЭНа в посудомоечной машине можно обратиться в сервисную мастерскую, например, если еще не истек срок гарантии от производителя или продавца. Если же ППМ давно находится в эксплуатации, нет риска потерять гарантию, все необходимые действия можно выполнить самостоятельно. Как? Читаем дальше.

Наиболее частые причины поломки ТЭНа

Основа трубчатого нагревательного элемента — нихромовая спираль, помещенная в корпус из нержавеющей стали, меди, иных материалов, устойчивых к коррозии. Приблизительно 5 из десяти ТЭНов рано или поздно подлежат замене именно из-за перегоревшей спирали.

Также к поломке может привести:

• протечка в корпусе нагревательного элемента. Его могли повредить при установке;
• перепады напряжения в сети. Если оно опускается до 140 или поднимается до 300 В, лучше приобрести стабилизатор. Придется потратиться один раз, но вся техника в квартире или доме будет под надежной защитой. Не нужно будет постоянно заниматься ее ремонтом или тратиться на новую;
• неверная установка и собственно эксплуатация ППМ;
• использование жесткой воды. Если в системе водоснабжения отсутствуют фильтры, за 2–3 года ТЭН полностью покроется накипью. Так как тепло плохо проходит через известковый налет, вода в рабочей камере будет оставаться холодной. Термостат будет подавать соответствующие сигналы на нагревательный элемент. И через некоторое время такой непрерывной работы спираль перегорит.

Важно отметить, что из-за конструктивных особенностей ТЭНов их ремонт нецелесообразен. Лучше потратить немного времени на демонтаж отслужившего узла и установку нового.

Как проверить ТЭН на посудомоечной машине?

Практически все модели ППМ, произведенные даже 10 лет назад, имеют систему самодиагностики. Электронный блок управления получает сигналы от всех основных и вспомогательных узлов. Если в каком-то из них есть проблемы, соответствующий код высветится на ЖК-дисплее. Останется только сверить данные с руководством по эксплуатации.

Но возможны ситуации, когда на экране не отображается никакая информация. В этом случае до снятия ТЭНа необходимо проверить датчик температуры. Если агрегат встроен в мебель, придется снимать днище. Если же ППМ представляет собой автономный прибор, демонтировать нужно заднюю панель.

После остается извлечь термодатчик и проверить его на наличие внешних дефектов: оплавленных контактов и повреждений корпуса. Не будет лишним и прозванивание мультиметром на обрывы или замыкания. Если термодатчик работает в штатном режиме, остается демонтировать ТЭН и заменить его на новый.

Как выбрать новый нагревательный элемент?

Чтобы купленная деталь идеально стала на отведенное для нее место, при заказе нужно учитывать:

• модель собственно ППМ и год выпуска. Последнее важно, так как комплектация агрегатов, выпущенных в разные годы, может существенно отличаться;
• мощность ТЭНа, его форму, тип разъема. Если в снятом нагревателе предусмотрен выход под анод, то и в новом он должен быть. Увеличивать мощность не рекомендуется, так как в прошивке блока управления останутся старые данные. Нельзя и уменьшать, так как нагреватель не будет справляться с нагрузкой.

Виды ТЭНов для ППМ

Производители посудомоек используют два основных типа нагревательных элементов:

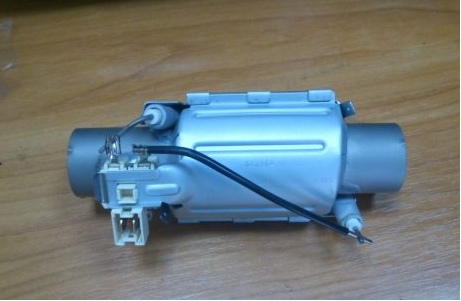

• проточные. Представляют собой трубку особой формы. Вода, протекая через нее, нагревается за несколько секунд;

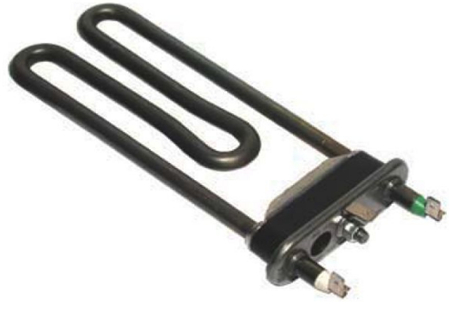

• трубчатые в виде запаянной колбы со спиралью из нихрома. Могут быть «сухими» и «мокрыми». Первые располагаются в изолированном боксе и не контактируют с жидкой средой. Вторые устанавливают непосредственно в резервуаре с водой. «Сухие» и «мокрые» нагреватели не взаимозаменяемы. Если установить ТЭН другой конструкции, он выйдет из строя. Ремонт может потребоваться и всей машине.

Важный момент! Если ТЭН встроен в нагревательный блок, отсоединить его не получится. Придется покупать и устанавливать весь узел.

Как поменять ТЭН в посудомоечной машине?

Если предварительные исследования показали, неисправен именно нагреватель, для установки нового потребуются:

• отвертки: плоская и крестовая;
• пассатижи;
• мультиметр.

Замена ТЭНа на посудомоечной машине выполняется по следующему алгоритму:

1. Отключение агрегата от водопровода, канализации и электросети.
2. Удаление из рабочей камеры корзин, лотков, любых посторонних предметов.
3. Демонтаж нижнего коромысла. Его достаточно потянуть, не прилагая излишние усилия.
4. Удаление дренажного фильтра и стальной сеточки, расположенной под ним (при ее наличии). Если в посадочной емкости осталась вода, ее нужно собрать губкой или сухой тканью.
5. Демонтаж циркуляционного насоса. Стандартно он крепится пятью болтами. Предстоит открутить все.

1. Установка ППМ либо на заднюю, либо на верхнюю панели. Все зависит от того, где находится ТЭН в посудомоечной машине.
2. Отсоединение нижнего декоративного поддона (он может и отсутствовать) и рабочего днища. Вместо винтов его могут удерживать специальные защелки. Если система оборудована «Аквастопом», на дне будет размешаться поплавковый датчик. Его также необходимо снять, открутив винты и отделив провод для передачи сигналов.
3. Отключение сливной помпы. Для этого ее нужно провернуть против часовой стрелки.
4. Демонтаж насоса. После всех проведенных действий его нужно просто снять.
5. Отделение резинового хомута. За ним и располагается ТЭН.
6. Отсоединение всех патрубков, электрических проводов, ведущих к разъемам нагревательного элемента.
7. Удаление ТЭНа.

Далее остается установить новый трубчатый нагреватель и провести сборку в обратном порядке. Чтобы при этом не запутаться, что и за чем подсоединять, можно делать фотографии всех этапов демонтажа.

Важный момент! Специалисты не рекомендуют при сборке использовать старую проводку. На ней могут быть повреждения изоляционного слоя или собственно медных жил. Лучше заранее приобрести новый кабель.

На этом замена ТЭНа на посудомоечной машине завершена. Ее остается протестировать с учетом разных режимов. Если и после этого она не греет воду, стоит обратиться в сервисную мастерскую. Возможно из строя вышла электронная плата, и на ТЭН просто не поступают сигналы о включении.

Замена ТЭНа в посудомоечной машине своими руками

Основная проблема ТЭНа для посудомоечной машины марки bosch — это частое перегревание. Данное явление связано с нарастающими слоями накипи. Такая ситуация присуща трубчатому электронагревателю, особенно если в воду для смягчения не добавляют специализированную соль.

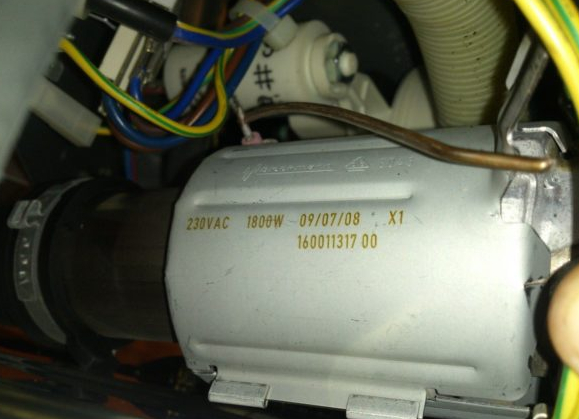

Нагреватель воды (тэн) проточного типа

Тэны посудомоечной машины bosch могут быть:

1. Погружными или так называемый мокрыми. Такой нагревательный элемент имеет непосредственный контакт с жидкостью и осуществляет ее прямой нагрев.
2. Сухими, которые окружены стеатитовой колбой для защиты.

Специалисты считают сухие нагреватели более эффективными. Из-за отсутствия прямого контакта с рабочей жидкостью они способны прослужить гораздо дольше. Широкая колба способствует быстрому нагреву воды и образованию меньшего количества накипи. Помимо прочего, сухой тэн защищает посудомойку от сухой пробки, и довольно легко демонтируется для замены новым.

Разновидности нагревательного элемента в посудомойке

В моделях посудомоечных машин Bosch, Ariston, Electrolux, Candy находятся ТЭНы двух типов:

• Проточный, или сухой.
• Трубчатый со спиралью, или мокрый.

Первая разновидность подключается к насосу и патрубку. Вода прогоняется через его трубку двигателем, поэтому моментально нагревается. Такие детали меньше подвержены накипи, поэтому имеют длительный срок службы.

Второй, погружной, элемент совмещен с циркуляционной помпой. Так как он постоянно находится в воде, то больше подвержен оседанию накипи. Со временем количество солей на поверхности мешает нормальной теплоотдаче, отчего элемент перегревается и сгорает.

Как понять, что нагреватель сломан и пора выполнять замену? О типичных признаках неполадки написано ниже.

Устройство и принцип работы

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы.

При прохождении электрического тока через спираль происходит выделение тепла, для корректировки работы нагревателя применяются измерительные датчики. Сенсор контролирует заданную температуру, при достижении требуемого значения нагреватель отключается. Как только вода остывает ниже запрограммированного порога, подача электроэнергии возобновляется. Трубчатые нагреватели Бош, установленные в машинах выпуска после 2010 г., оснащаются дополнительной помпой, улучшающей циркуляцию жидкости и ускоряющей теплообмен.

Компания Bosch выпускает проточные нагреватели с трубчатым элементом, непосредственно контактирующим с потоком воды.

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Внутреннее устройство

Внутри корпуса посудомойки bosch установлены все запчасти и управляющие элементы. Главными детали данной системы считают:

1. Проточный клапан для поступления воды, который оснащен впускной системой, управление осуществляется микроконтроллером.
2. Фильтрационный механизм, очищающий воду от мелких частей пищи и прочего мусора.
3. Система слива, состоящая из дренажной трубы, соединенной с водосточной системой и отливным насосом. Работает она на тех же принципах, что и у стиральной машины бош.
4. Блокиратор поплавкового типа, защитная система посудомоечной машины от различных протеканий. Представляет собой цилиндрическую пластмассовую емкость, которая при всплывании замыкает контакты. Это происходит в случае забора излишнего количества воды.

Признаки неисправности. Как проверить ТЭН?

Определить неполадку можно по косвенным признакам. Также современные ПММ сообщают о неполадке путем высвечивания кода ошибки на дисплее. Системой самодиагностики оснащены практически все модели Hotpoint Ariston, Indesit, Siemens. При неполадке запускается тестовый режим, в результате которого все узлы проходят проверку.

Дополнительным признаком является плохое мытье посуды. Если раньше посудомойка нормально отмывала утварь, а тут на поверхностях остается жирный налет, вероятно, проблема в ТЭНе.

Где находится элемент? Он расположен в нижней части корпуса, возле двигателя и насоса. Для начала можно осмотреть состояние датчика температуры. От него напрямую зависит, будет нагреватель включаться или нет.

• Отключите прибор от сети и коммуникаций.
• Постелите на пол полотенце, уложите машину набок.
• Демонтируйте цокольную панель.
• Осмотрите термистор, его проводку. Если виднеются следы подгаров — замените деталь.

• Для диагностики ТЭНа приложите к контактам щупы мультиметра, чтобы измерить сопротивление.
• Исправная деталь покажет значения в районе 22 Ом.

Если окажется, что элемент вышел из строя, проводится полная замена.

Что указывает на поломку

Признаки поломки нагревателя и элементов, связанных с прибором:

• отображение на жидкокристаллическом дисплее кода ошибки, содержащего цифры 09;
• подача перегретой или холодной воды из-за поломки термического регулятора;
• появление напряжения на поверхности корпуса из-за пробоя нагревательного элемента;
• посторонний шум, возникающий при износе или поломке встроенного насоса.

Как убедиться в поломке

Современные модели «Бош», «Электролюкс», «Индезит», «Аристон», «Сименс» оснащены системой диагностики. Как только электронная плата замечает сбой в работе ПММ, сразу выводит код ошибки на дисплей. Но если ошибка не высвечивается на экране, в первую очередь проверьте датчик температуры:

• отсоедините днище (для встраиваемой модели) или заднюю панель (для отдельностоящей ПММ);
• над нагревательным блоком располагается термодатчик (круглый элемент);

• осмотрите деталь на момент подгаров или повреждений;
• электронную часть (контакты) датчика прозвоните мультиметром.

Во время слива воды потрогайте рукой сливной патрубок. Если он теплый, значит, вода нагревается.

Если все в порядке, придется дальше разобрать посудомойку и провести диагностику ТЭНа. Где находится нагревательный элемент? Чаще всего он расположен сбоку от циркуляционного насоса.

Диагностика поломки

Передовые машины для мытья посуды от фирмы Бош укомплектовываются электронной системой самодиагностики. Если она фиксирует неисправность той или иной запчасти, на приборную панель посылается соответствующий буквенно-цифровой сигнал. Но бывает так, что нагрев воды происходит медленно, а система не фиксирует нарушения в работе. В этом случае придется подумать самостоятельно, и заняться ручной диагностикой посудомойки bosch.

Осмотр проводят следующим образом:

1. Установите посудомойку так, чтобы нижняя панель оказалась наверху.
2. Демонтируйте заднюю панель (если прибор не встраиваемый) или снимите нижнюю стенку (для встраиваемой модели). Для успешного демонтажа панелей отсоедините патрубок сливной системы от бака с водой, после этого аккуратно потяните стенку на себя, и она легко снимется.
3. Используя мультиметр, проверьте состояние датчика температуры, внимательно осмотрите проводку и контакты на предмет повреждения изоляции и следов плавления.
4. Если осмотр датчика не выявил критических неисправностей, придется осмотреть нагревательный элемент для посудомоечной машины бош.

Помните, окончательный демонтаж панели не предусмотрен конструкцией, да вам это и не нужно. Что бы добраться до необходимых узлов, будет достаточно немого отогнуть стенку.

Проверка датчика температур

Почему может сломаться ТЕН?

По отзывам пользователей, наиболее частыми поломками электронагревателя в посудомойке являются перегорание спиралевой нити и электрозамыкание на выводах трубок.

Перегорание — это прямое следствие истончения тугоплавкого элемента, стоящего в герметически запаянном нагревателе.

Проточные ТЭНы, стоящие в посудомойках, сгорают часто.

Это может происходить, если:

• в ТЭНе есть протечка;
• был резкий скачок напряжения в сети электропитания (если такие скачки – нередкое явление, то не лишним будет заняться покупкой и установкой стабилизатора);
• фильтр сильно загрязнен;
• машина неправильно эксплуатируется (желательно перед началом использования ознакомиться с правилами эксплуатации посудомойки);
• износ, накопление значительного слоя накипи на ТЭНе (если толщина слоя превышает 2-3 мм, то поломка элемента неизбежна).

При таких серьезных поломках не остается ничего другого, как заменить сгоревший элемент новым. Но перед этим его предстоит купить, выбрав правильный — любая модель не подойдет. В этом вопросе предстоит учитывать ряд особенностей, о которых поговорим ниже.

Нюансы выбора нового ТЭНа

Заказывая в сетевых или сервисных магазинах запчасть для самостоятельной замены, нужно указать полные данные о модели, включая серийный номер. Информация находится на шильдике-ярлыке машинки. Подробные рекомендации по поиску и и выбору качественных запчастей для посудомоек мы привели здесь.

Также при выборе ТЭНа важно обратить внимание на его технические характеристики: внимательно проверьте его общее назначение, параметры мощности и напряжения, диаметр, аналогичные заводским, а также соответствие устройства типовому разъему для подключения.

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства.

Важны и особенности конструкции. На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

Электрические проточные нагреватели быстро выполняют нагрев, но потребляют очень много электричества. Рекомендуем учитывать это: если у вас одновременно будет работать посудомойка и электрочайник, то пробки могут вылететь, и автомат отключит электропитание во всей квартире.

Электрические термонагреватели, предназначенные для установки в посудомоечных машинах БОШ, выпускаются в следующих конструкциях:

• погружные (мокрые) – контактируют с рабочей жидкостной средой, осуществляя ее нагревание;
• сухие – окружены для защиты специальной колбой, изготовленной из прочного композитного материала стеатита.

Сухие нагреватели считаются у профессиональных мастеров более эффективными на практике, потому что за счет исключения прямого контакта с жидкостью могут служить очень долго.

Широкая колба сухого нагревателя помогает очень быстро нагреть воду, препятствует накоплению накипи, защищает машину от сухой пробки, его можно легко демонтировать

В различных модификациях посудомоечных машин Бош на ТЭНах могут быть установлены датчики распределения потоков воды, мутности воды и электрореле, которое переключается мембраной, движущейся под напором воды.

Для посудомоечной машины Bosch продаются нагревательные элементы, входящие в комплект с насосом. Это одна цельная деталь, поэтому считается неразборной. Ее стоимость достаточно высока и может варьироваться в широком ценовом диапазоне: от 7 000 до 11 000 руб.

Возможен ли ремонт

Нагревательный элемент в посудомойках Bosch выполнен по технологии напыления токопроводящего слоя на изоляционную подложку, но восстановить дорожку пайкой невозможно. Используемые на заводе материалы не позволяют нанести припой даже с использованием кислотного флюса. Ремонт с использованием специальной пасты, проводящей электричество (используется для восстановления нитей обогрева на автомобильных стеклах), нежелателен. Восстановленная дорожка не выдержит повышенной силы тока и температуры.

Компания не поставляет в запчасти компоненты нагревателя, при поломке двигателя или спирали требуется замена узла в сборе. На рынке запчастей имеются неоригинальные компоненты, подходящие по габаритам и электрическим параметрам к нагревателям посудомоечных машин Bosch. При использовании таких деталей существует риск течи неправильно собранного нагревателя или пробоя нагревательного элемента из-за некачественных компонентов или некорректного подсоединения.

Допускается восстановление нагревателя с использованием компонентов, взятых от других неисправных узлов. Методика используется в сервисных центрах, имеющих запас деталей. Недостатком подобного ремонта является вероятность повторной поломки из-за использования вторичных компонентов.

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

• Шлицевую и крестовую отвертки.
• Пассатижи.
• Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

Визуально осмотрите блок. Если на нем нет креплений для разборки, придется полностью заменить устройство. Если виднеются болты или защелки — нагреватель удастся извлечь.

Если диагностика показала, что в машинке «Сименс» или другой марки неисправен именно ТЭН, тогда купите новую деталь. Найти ее можно в интернет-магазине либо заказать у производителя. Вот последовательность работ:

• Выключите посудомойку из сети.
• Отключите коммуникации.
• Откройте дверцу люка.
• Достаньте лотки из бункера.
• Снимите нижний распылитель, потянув его на себя.
• Достаньте дренажный фильтр, заодно удалите из него мусор.

• В отверстии за фильтром остается вода. Удалите ее губкой.

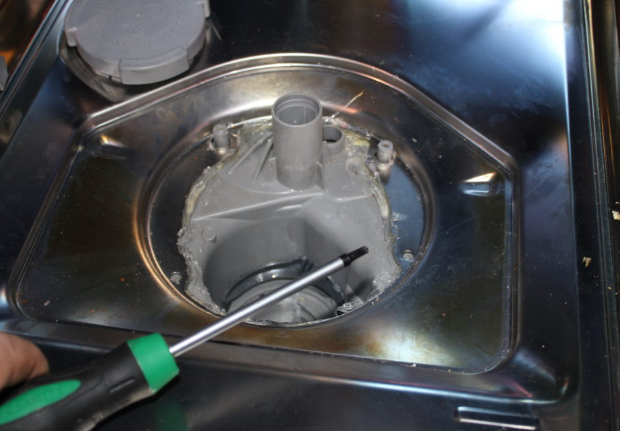

• На дне находится пять болтов. Они крепят нагревательный блок.

• Уложите корпус ПММ набок или переверните вверх дном.
• Демонтируйте нижнюю панель.
• Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

• Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Что необходимо для замены

Термоблок является одной из самых сложноремонтируемых и уязвимых для механических повреждений частей. Производить ремонт тэна для посудомоечной машины самостоятельно крайне сложно. Для этого потребуется прибегнуть к помощи специалистов, профессиональных ремонтников. Зачастую проще заменить тэн на новый. Для этого вам понадобится лишь определённый набор инструментов:

• Плоская и крестовая отвёртки
• Мультиметр для измерений и поиска неисправностей
• Пассатижи
• Шило

Готово! Вы можете приступать к разборке. Специалисты советуют начинать ремонтные работы только в случае полной уверенности в неисправности тэна. В этом случае, в зависимости от модели, заменять придётся тэн или весь термоблок. Например, для посудомоечных машин от производителей Bosch, Electrolux или Indesit менять придётся весь термоблок.

Термоблок состоит из раструбов и подводков для датчика. Корпус запчасти изготовлен из пластика. В случае наличия крепежей, вы можете отвинтить эти детали и извлечь неисправный тэн. Если же таковые отсутствуют, значит вам придётся заменить весь термоблок. Цена нагревательного блока зависит от модели и серии посудомоечной машины. Обычно она варьируется в районе 1000-4000 рублей.

Важно! Проводите профилактический осмотр примерно раз в год. Это поможет выявить неполадки на ранней стадии и исправить их, прежде чем вся система будет разрушена.

Советуем также не ограничиваться осмотром и ремонтом термоблока. При осмотре «внутренностей» посудомоечной машинки можно обнаружить осевшие на трубах и запчастях частицы минеральных солей, либо грязь, забившую фильтры. В будущем это позволит вам значительно сэкономить время и средства в случае обнаружения неполадок, например, проблемах со сбросом использованной воды.

Пошаговая инструкция для замены ТЭНа

Решили своими руками заменить неисправный ТЭН в посудомойке?

Приготовьте следующий набор необходимых инструментов:

• 2 отвертки – плоская и крестовая;
• шуруповерт;
• мультиметр или омметр;
• плоскогубцы и шило.

Алгоритм самостоятельной замены электронагревательного элемента следующий.

Основной процесс

Чтобы вся технология замены ТЭНа в посудомойке была для вас понятной, предоставим ее в виде пошаговой инструкции. Учтите, что у разных моделей техники могут немного отличаться крепления, но в целом последовательность разборки примерно одинаковая.

Итак, вся работа состоит из следующих 10 этапов:

1. Отключите посудомоечную машину от сети, отсоедините шланг для подачи воды и слив.
2. Откройте дверцу и достаньте лотки для посуды, чтобы в дальнейшем они не препятствовали замене.
3. Снимите разбрызгиватель, который устанавливается на дне посудомойки. Для этого потяните разбрызгиватель вверх.
4. Выкрутите фильтр, установленный под разбрызгивателем, сразу же уберите и сеточку из нержавейки.
5. Открутите винты, которые держат патрубок и сам нагревательный блок.
6. Переверните посудомойку вверх дном и обеспечьте доступ к нагревательному элементу. Если посудомоечная машинка отдельно стоящая, нужно снять заднюю стенку, если встраиваемая – донную панель.
7. Демонтируйте помпу. Сделать это достаточно просто – нужно всего лишь выкрутить ее по часовой стрелке и потянуть в сторону. Все делается без особых усилий. Не забудьте отсоединить датчик, хомут и патрубок.
8. Засуньте руку под корпус и демонтируйте резиновый крепеж, удерживающий ТЭН, а также шланг.
9. Аккуратно выполните извлечение неработающего нагревателя.
10. Замените ТЭН на новый и осуществите сборку посудомойки в обратном порядке.

На видео ниже наглядно показывается, как заменить нагревательный элемент:

Вот по такой инструкции выполняется замена ТЭНа в посудомоечной машине своими руками. Если вы не уверены в своих силах, лучше воспользоваться услугами специалистов.

Шаг №1 — проверка нового ТЕНа

Проверьте исправность нового нагревателя на измерительном приборе: показание сопротивления не должно быть выше 20-30 Ом.

Если будет больше, то в нем присутствует обрыв спирали, если сопротивление в норме, значит, деталь можно смело устанавливать взамен испорченной.

Проверяя показания параметров при помощи мультиметра, нужно проконтролировать текущее состояние температурного датчика, осмотреть проводку и контакты, чтобы на них не было повреждений

Шаг №2 — демонтаж лотков и нижнего коромысла

Откройте дверь бункера машины и уберите посудные лотки, отсоедините бытовой прибор от сети, снимите шланги. Потянув вверх, снимите пластмассовый разбрызгиватель и стакан-фильтр с сеткой из нержавеющей стали.

Теперь следует снять нижнее коромысло: для этого просто захватите деталь и поднимите вверх.

Когда машина набрала нужную температуру, она включает в работу насос, нагнетающий принудительно воду в крутящиеся коромысла – их-то и нужно демонтировать

Шаг №3 — удаление патрубка и задней панели

Освободите патрубок, соединенный с ТЭНом — открутите отверткой или шуруповертом 5 винтов, которые поддерживают патрубок, соединенный хомутиками с проточным электронагревателем, далее переверните корпус так, чтобы днище было сверху.

А теперь уберите заднюю панель. Если в машине вместо нее присутствует выдвижная стенка, то ее вытащите наружу. ТЭН соединен с помпой.

Чтобы ее отсоединить, захватите ее и поверните на половину оборота вправо, потяните в сторону, тогда помпа будет в руках. Остается только снять с нее датчик.

Датчики устанавливаются в посудомойках 2 и 3 поколений выпуска, отличаются разными функциональными свойствами. Убирая их, действуйте аккуратно и запоминайте места установки

Шаг №4 — демонтаж сгоревшего ТЭНа

Удалите крепежи, удерживающие ТЭН. В посудомоечных машинах компании Bosch нагревательные элементы фиксируются снизу резиновыми крепежами. Вам нужно завести руку под корпус и отсоединить их.

В процессе нужно будет при помощи шила подцепить пластиковые хомутики, удерживающие патрубки. Если неудачно повредите их, то можно заменить на новые, но лучше действовать осторожно.

Снимите сгоревший ТЕН. Разъедините установочные штекеры датчиков, патрубки и демонтируйте сгоревший и разгерметизированный ТЭН.

Если патрубки не сразу поддаются, то их прихватите плоскогубцами, действуя предельно осторожно, чтобы ненароком не повредить пластиковые запчасти: сегодня их стоимость довольно высока.

Шаг №5 — установка нового нагревателя-ТЭНа

Замена нагревателя на новый займет не так уж много времени. Важно действовать крайне аккуратно, собирая все элементы в обратной последовательности процедуры демонтажа. Наглядно этот процесс по замене можно увидеть в видеороликах, приведенных в последнем блоке статьи.

Также рекомендуем ознакомиться с инструкцией по установке и подключению посудомойки бренда Бош своими силами, что поможет вам без проблем собрать машинку после ремонта и правильно подключить ее к коммуникациям.

После установки продолжайте следить за работоспособностью ТЭНа, регулярно очищая его от накипи механической чисткой или с использованием химических ингредиентов.

Кроме ТЕНа и другие рабочие узлы техники нуждаются в уходе. Поэтому, чтобы продлить срок службы посудомойки, желательно регулярно проводить ее обслуживание.

Как заменить ТЭН на ПММ (видео)

Раздел для профессионалов!

Выводы и полезное видео по теме

Видеоматериал от профессионального мастера, работающего в сервисе компании-производителя посудомоечных машинок Bosch.

Последовательность замены нагревательного элемента, подробное объяснение нюансов работы. Советы по практическому применению ТЭНов, применимых к конкретным модификациям посудомоек.

Нагревательная система ТЭНа располагается в посудомоечной машине на близком расстоянии к другим управляющим узлам. Из-за этого факта его замена или всего блока насос+нагреватель кажется хлопотным и сложным занятием. Но при соблюдении инструкции ремонт пройдет успешно и безопасно.

Главное условие замены – это неукоснительное соблюдение последовательности демонтажа неработоспособного узла машины и аккуратность при установке нового элемента.

Заключение

Можно видеть, что выполнение замены ТЭНа не представляет каких-либо особых сложностей. Для этого достаточно просто купить нагреватель для замены и выполнить нужные действия согласно имеющейся инструкции.
