Ремонт газовой колонки Oasis

Всем привет!
Этот газовый проточный водонагреватель устанавливал я 4 года назад.
Неисправность самая банальная — не включается.
Замена батареек и крутилка ручек результатов не дали… будем ломать! ))
Сначала всё почистим, уберём пыль, грязь, нагар и окалину.

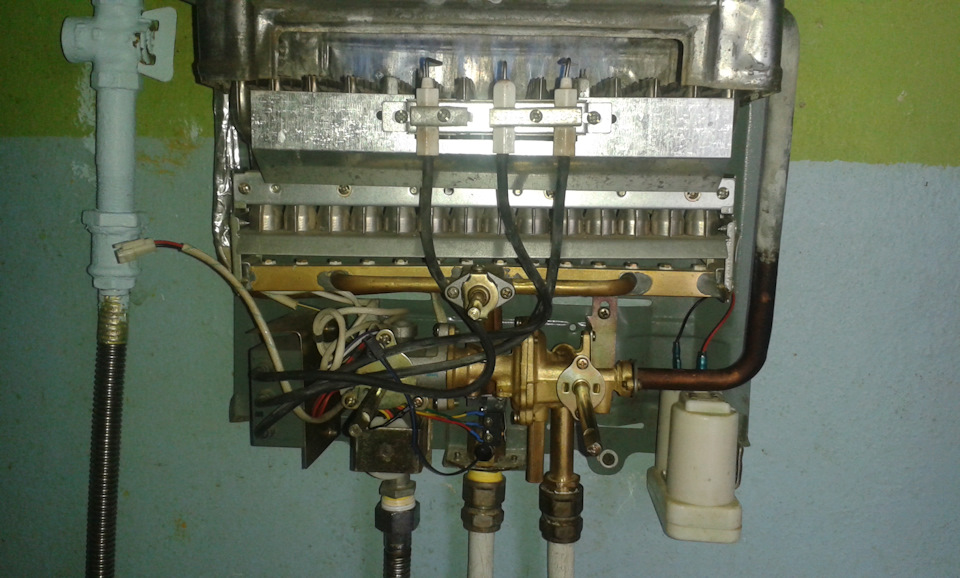

Перекрываем газ и воду, снимаем кожух, отсоединяем провода от дисплея, отсоединяем трубы, газовый шланг и вентиляцию. Видим такую картину. Поддев небольшой отверткой, отгибаем рычаг вилки, который давит на микрушку. Срабатывает розжиг и щелкнуло реле подачи газа. Эта система исправна. Далее вынимаем батарейки, снимаем колонку и с неё аккуратно снимаем лягушку в сборе. Разбираем лягушку Видим порваную мембрану

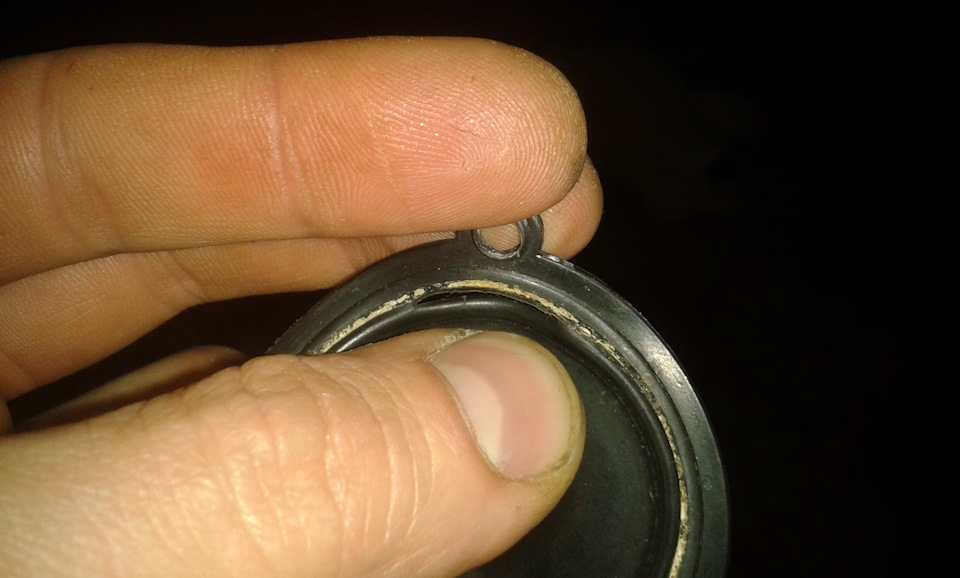

Мембрану-то найти не проблема, а вот…

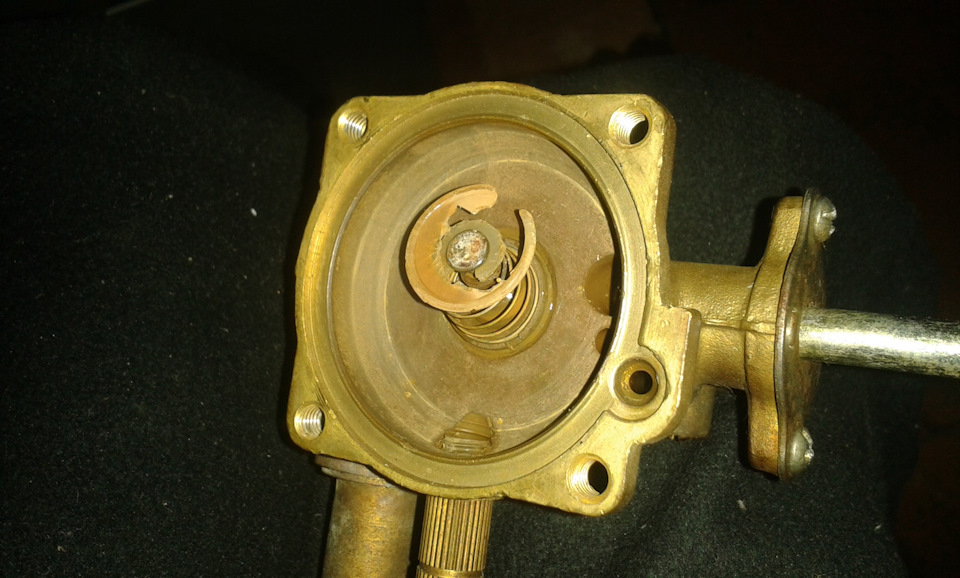

И неисправную пластиковую шайбу на клапане подачи воды.

В общем то из-за этой пластиковой шайбы пришлось покупать всю "лягушку" в сборе, потому что отдельно я её в продаже не нашел (а колонка нужна была срочно, дети уже несколько дней не мытые, пока я был на работе)

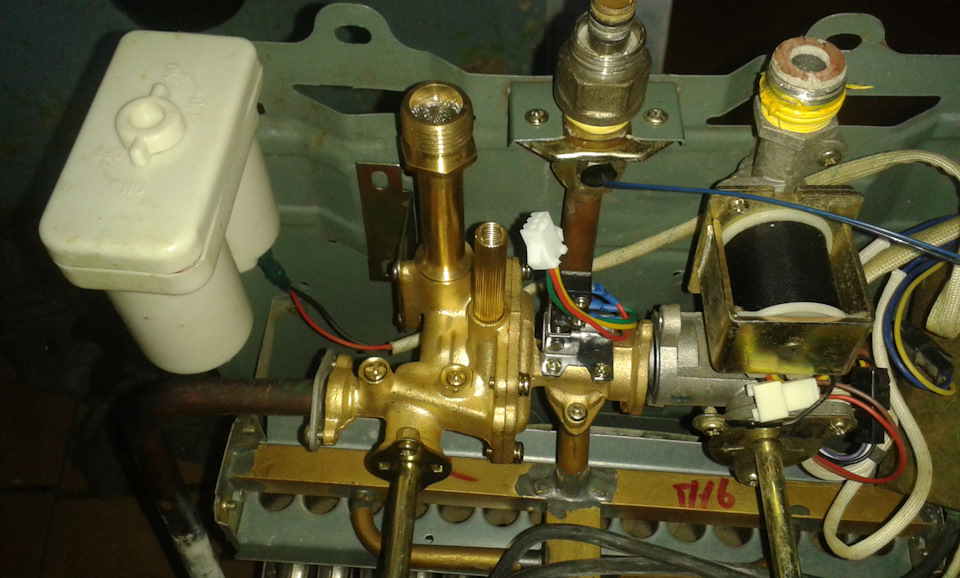

Устанавливаем обратно новую лягушку

и не забываем поставить обратно ВСЕ пружины (две пружины, одна в другой, давящие на шток газового клапана) иначе газ не будет гаснуть сразу.

Вешаем обратно колонку, подсоединяем ВЕНТИЛЯЦИЮ, воду и газ, ставим батарейки, проверяем отверткой как срабатывает розжиг

На холостом всё работает. Открываем воду и смотрим как работает рычаг вилки, он должен отходить от микропереключателя на 2-3 мм и при закрытии воды должен уверенно давить на микрушку.
Открываем газ, пробуем… зажигается хорошо. Крутим ручками, пробуем работу на разных режимах. Всё нормально. Надеваем обратно кожух, подсоединив провода к дисплею.
Готово!

Ремонт газовой колонки «Оазис» своими руками

Прежде чем приступать к поиску неисправностей газовой колонки Оазис и выбора способа их устранения, необходимо четко представлять к какому типу относится прибор, знать устройство, принцип его работы.

Схема расположения узлов газовой колонки Оазис типична для большинства моделей проточных колонок китайского производства

Выше на схеме рассмотрено устройство типового газового водонагревателя, что характерно и для колонок «Оазис». Рассмотрим далее как работает наиболее распространенный тип дымоходной проточной модели бренда с автоматическим розжигом.

При открывании крана вода подается через входной патрубок в водогазовый блок, который включает розжиг и подачу газа. Как только происходит его возгорание, с датчика пламени поступает сигнал в электронный блок на прекращение искрообразования.

Далее вода проходит по змеевику, жестко закрепленному на теплообменнике, который нагревается горящим газом. Змеевик отдает тепло выходящей проточной воде.

Когда кран закрывается, водогазовый блок отключает подачу газа. Горение прекращается и колонка переходит в режим ожидания открытия водяного крана.

Важным условием нормальной и безопасной работы колонки является отвод продуктов сгорания через вентиляционный дымоход. Если вытяжка отсутствует или недостаточная, срабатывает датчик тяги и колонка отключается.

За своевременное отключение колонки при достижении предельной температуры отвечает датчик перегрева. Он является важным элементом колонки, обеспечивающим защиту от перегрева

Поддержание необходимого температурного режима – не менее важное условие пожарной безопасности и длительного срока эксплуатации колонки. Перегрев негативно сказывается на состоянии всех элементов, прежде всего, теплообменника, что приводит к преждевременному выходу их из строя.

Особенности использования аппарата

Итак, чтобы газовая колонка «Оазис», инструкция по эксплуатации которой прилагается к изделию, работала эффективно, нужно соблюдать определенные правила применения устройства:

Использовать только тот вид газа, который указан в технических рекомендациях;
Нужно следить за зарядом батареек, на которых работает устройство;
Если вы хотите выключить аппарат, то сначала необходимо перекрыть воду;
Если вы собираетесь использовать оборудование впервые, нужно учитывать, что в трубках подачи газа может присутствовать воздух, поэтому сразу устройство может не разжечься;
Установку степени нагрева воды необходимо осуществлять при помощи поворота ручки крана или газового регулятора на корпусе аппарата;
Если вы собираетесь надолго отключить аппарат, нужно сначала перекрыть кран горячей воды, запорный газовый вентиль.

Теперь рассмотрим, чего не стоит делать во время использования такого оборудования, как газовая колонка «Оазис»:

Нельзя включать аппарат, если в дымоходе отсутствует тяга.
Не стоит надолго оставлять устройство без присмотра.
Не нужно покупать и устанавливать поврежденные или бракованные модели.
Не стоит самовольно разбирать устройство и производить его ремонт, а также прикасаться к нему во время работы.

Коды ошибок газовой колонки «Оазис»

Ошибка E1: Неисправно зажигание. Причины: отсутствие подачи газа, или давление газа чересчур сильное.Неисправен контрольный электрод розжига.
Ошибка E2: Не замыкается реле давления воздуха. Причины: засорение дымохода.
Ошибка E6: Нет пламени. Причины: в системе скопился воздух.
Ошибка E7: Низкое давление. Причины: мало жидкости в системе горячего водоснабжения.
Ошибка E9: Сигнализирует о том, что сломался насос и в системе недопустимо малое давление.

Основные причины неисправности и их устранение

Конструкции всех газовых колонок схожи между собой. Почему бы не обобщить все неполадки и не расписать варианты их решения? Потому что каждая марка имеет свои слабые места. Тогда и появляются неисправности, характерные для конкретных брендов. Мы проанализировали отзывы пользователей, чтобы собрать для вас достоверную информацию.

В водонагревателях «Оазис» заводской брак случается крайне редко.

Причиной поломки могут стать внешние и внутренние факторы:

Неправильная установка и подключение.
Неправильная эксплуатация.
Засоры в дымоходе и вентиляции.
Проблемы с внутренними узлами: накипь, коррозия.

Способы устранения этих проблем мы описали ниже.

Колонка не зажигается

Причин может быть много, мы поможем вам разобраться. Главное — правильно определить место поломки.

Если прибор совсем не зажигается, не вырабатывается искра, тогда:

Разрядились батарейки. Устройства с автоматическим розжигом работают от батареек. Для замены берите качественные элементы с хорошим зарядом. Если вы обнаружили течь в месте их установки, зачистите все контакты и установите новые батарейки.
Проблемы с тягой. Для нормальной работы техники необходимо наличие тяги в дымоходе. Если ее нет, осмотрите отверстие вентиляции на засор. Это может быть посторонний предмет, сажа или мусор с улицы. По возможности прочистите отверстие. Следите, чтобы выход дымохода снаружи не был перекрыт.

Как узнать, есть ли тяга? Зажгите спику, поднесите к смотровому окошку колонки. Пламя отклоняется — тяга есть, горит ровно — нет. Еще можно прислонить лист бумаги к вентиляции. При наличии тяги лист прижмется к выводу, в противном случае упадет.

Регулятор напора воды установлен на минимальной отметке. В системе создается маленькое давление для срабатывания мембраны и открытия газового клапана. Установите регулятор на максимальное значение.
Низкое давление в магистрали. При открытии крана течет тонкая струйка? Свяжитесь с водоканалом и ждите, когда подача восстановится. Если такое случается часто, рекомендуется установить циркуляционный насос.
Засорился сетчатый фильтр. Деталь расположена на входе в водяной узел, задерживает мелкий мусор, который поступает с потоком воды. Нужно разобрать узел, промыть фильтр под проточной водой.
Растянулась мембрана. Элемент служит для запуска газового клапана. При давлении в магистрали мембрана растягивается, выталкивает шток и открывает клапан. Со временем она изнашивается, поэтому ей нужна замена. Об этом можете прочитать здесь: « Водяной узел газовой колонки».
Поломка микропереключателя. Он ремонту не подлежит, поэтому нужна замена.
Проблемы с проводкой. Снимите кожух, осмотрите все провода, ведущие к блоку управления. При нарушении изоляции замените шлейф.
Неисправность электромагнитного клапана в газовом узле. Нужно осмотреть, проверить и установить новую деталь.

Пламя зажигается и гаснет

Это происходит, когда электронный блок не получает сигнал о воспламенении, прекращает розжиг и перекрывает газ. Причиной может быть неисправность датчика пламени либо образования нагара на сенсоре.

Устранение: слегка почистить сенсор мелким наждаком (нулевкой). При этом нельзя слишком усердствовать, чтобы не повредить покрытие металла. Если указанная процедура не дает результата, требуется замена датчика пламени.

Колонка потекла

Течь — серьезная неисправность, но справиться с ней можно самостоятельно.

Протекает сальник через шток. Чтобы убедиться в этом, снимите кожух и проверьте, откуда течет вода.

Как провести самостоятельный ремонт:

Снимите ручки регулировки, потянув их на себя.
Выкрутите четыре самореза крепления кожуха.
Отсоедините проводку дисплея.
Уберите батарейки из блока и демонтируйте его, открутив болт снизу.
Отсоедините водные шланги.
Выкрутите болты водяного клапана, снимите его.
Вы добрались до сальника и его штока. При демонтаже старого штока прокладка может остаться внутри — это не страшно. Просто уберите прокладку с новой детали и установите.
Сборка проводится в обратном порядке.

Более серьезная проблема — течь в радиаторе. Новый теплообменник стоит почти как новая модель «Оазис Турбо». Как сэкономить? Перекрыть свищи методом пайки. Подробнее в статье « Как запаять газовую колонку ».

Проще всего устранить течь, если отверстие образовалось на внешней стороне трубки. Тогда можно воспользоваться холодной сваркой. Внутренняя коррозия нуждается в применении паяльника или горелки с температурой 170 градусов. В качестве флюса подойдет канифоль или таблетка аспирина.

Прежде чем приступить к работе, подготовьте радиатор:

Слейте воду с труб.
Просушите.
Зачистите место пайки мелкой наждачной бумагой.
Протрите обезжиривающим средством.

Можно приступать к ремонту. Чтобы свищ больше не проявился, толщина припоя должна составлять 2-3 мм. Осмотрите узел на наличие зеленых пятен — это будущие свищи. Лучше сразу о них позаботиться.

Колонка гаснет через несколько минут

Такая неисправность часто связана с плохой тягой либо перегревом.

Устранение: прочистить дымоход, уменьшить температуру воды регулировкой пламени и напора, не разбавлять смесителем горячую воду.

Засор теплообменника

Как понять, что радиатор забит:

Длительный нагрев воды.
Поток не горячий, а теплый.
Вместе с водой выходят кусочки накипи.

Это косвенные признаки, поэтому лучше осмотреть прибор. Накипь на пластинах теплообменника и змеевике появляется от некачественной воды и высокой температуры нагрева. Рекомендуется устанавливать 55°С и не смешивать потоки на смесителе.

Есть два способа, как избавиться от засора.

Не снимая узел с колонки. Вам понадобится специальный насос с трубками. В него заливается реагент, который можно купить в магазине либо изготовить на основе соляной кислоты. Подключите шланги к змеевику и запустите прокачку до тех пор, пока вся накипь не выйдет из отверстий.
С демонтажем. Это более бюджетный вариант. Глубокая емкость наполняется водой, в нее опускается теплообменник. В змеевик через лейку заливается раствор лимонной кислоты (150 г/750 мл). Емкость ставится на плиту и кипятится 15 минут. Затем радиатор промывается под проточной водой, просушивается и устанавливается на место.

Уменьшение напора и слабый нагрев воды

Признаками образования накипи в теплообменнике являются уменьшение потока воды на выходе колонки и ее слабый нагрев. При этом колонка может плохо зажигаться, а радиатор перегревается из-за плохого теплообмена с водой. Это приводит к срабатыванию датчика тепловой защиты и отключению колонки.

Засорение пластин радиатора также приводит к перегреву. Когда они забиваются мусором, окалиной, затрудняется выход продуктов сгорания в дымоход, что может привести к прогару юбки теплообменника.

Жесткость воды является главной причиной ухудшения пропускной способности трубопровода. Наличие солей кальция, магния и других примесей способствует образованию накипи и уменьшает теплообмен. Нагревание значительно усиливает этот процесс.

Накипь уменьшает КПД, увеличивает затраты газа на достижение нужной температуры. Если не принимать меры по ее удалению, отложения будут нарастать еще быстрее, вплоть до полного перекрытия протока воды

Использовать колонку с забитыми накипью трубками теплообменника нельзя. Это приведет к локальному перегреву, появлению трещин в змеевике и необходимости его замены.

Устранение: промыть теплообменник специальным раствором. Существует широкий выбор реагентов для профессионального использования. Они наилучшим образом справляются с удалением накипи, не повреждая трубопровод.

Большинство химических средств содержат растворы различных кислот. Их концентрация и состав подобраны таким образом, чтобы эффективно растворять солевые отложения, но как можно мягче воздействовать на внутреннюю поверхность трубопровода. Выбирать подходящий реагент следует с учетом материала теплообменника.

Например, реагенты предназначенные для медных радиаторов, нельзя применять для трубопроводов, изготовленных из оцинкованной и нержавеющей стали и наоборот.

Самая качественная промывка производится с использованием специального оборудования (бустеров). Эффект достигается за счет многократной циркуляции реагента, его нагрева, реверса, применения специальных составов. Стоимость такого оборудования, как и услуг, достаточно высокая. Приобретение бустеров оправдано больше для профессионального использования.

Неплохих результатов можно добиться менее затратными способами с применением доступных приспособлений и реагентов.

Наиболее популярными и проверенными средствами промывки теплообменников являются растворы лимонной кислоты, уксуса, антинакипин и другие кислотные очистители. Важно соблюдать дозировку – превышение концентрации активного вещества способно повредить трубопровод

Для удаления накипи обычно применяют 10 – 20 % растворы. На 1 л воды берется 100 г – 200 г антинакипина или лимонной кислоты или 9% уксуса. Наибольший эффект достигается при нагреве раствора до 80 – 100 градусов.

Промывку можно сделать двумя способами:

без демонтажа радиатора;
со снятием теплообменника.

Чтобы промыть радиатор без снятия, предстоит выполнить ряд действия. Сначала перекрыть воду, подставив емкость для слива. Отсоединить выходной патрубок, открыть кран. Далее отвернуть гайку подключения змеевика к водяному блоку. Соединить гибким шлангом воронку из обрезанной пластиковой бутылки со входом змеевика.

Затем закрепить воронку выше теплообменника. Небольшими порциями наливать рабочий раствор в воронку, пока на другом конце змеевика не появится пена. Процедуру предстоит проводить 4-6 часов — до прекращения химической реакции, ориентируясь по выделяемой пене, либо используя индикаторы кислотности.

С демонтажом теплообменника промывку выполняют так: сначала разбирают колонку, снимают радиатор, горелку. Затем выполняют очистку пластины от сажи и копоти. После этого помещают радиатор в большую металлическую емкость с водой, заливают реагент внутрь трубопровода и нагревают емкость. По окончании теплообменник нужно промыть холодной водой и 10% раствором соды.

Запах газа при включении

Это серьезная и опасная неполадка. Немедленно перекройте подачу газа! Свяжитесь с газовой службой.

Вероятно, износился сальник. Замена при утечке газа должна проводиться специалистом. Как разобрать газо-водяной узел и добраться до сальника, мы описали выше.

Начиная эксплуатировать технику, изучите инструкцию. Рекомендуется раз в год проводить профилактический осмотр всех узлов водонагревателя. Теперь вы знаете, что делать. А если растерялись, перекрывайте подачу топлива и обращайтесь в сервисный центр.

Как предотвратить поломку газовой колонки « Оазис»

Чтобы не допустить ситуацию, когда потребуется ремонт газовой колонки Оasis необходимо правильно ухаживать за газовым оборудованием и правильно его эксплуатировать. Именно такие рекомендации можно прочитать в инструкции для газовых колонок. Вот некоторые советы по эксплуатации:

Надо следить за зарядом батареек.
При выключении агрегата, сначала надо перекрыть воду.
Если агрегат отключается надолго, то надо перекрыть подачу горечей воды.
Периодически чистить колонку от накипи.
Использовать только тот газ, который рекомендован производителем.
Не включать колонку, если отсутствует тяга.
Не производить ремонт самостоятельно.

Особенности использования батареек

Из всех деталей, наиболее частой замены требуют элементы питания. Для газовых колонок следует выбирать только щелочные батарейки, изготовленные по технологии Alkalin power типоразмера «D» и первой буквой «L» в обозначении – LR20. Их емкость и срок службы в пять раз больше, чем у солевых: от 1 до 1,5 года.

Лучше не покупать слишком дешевые элементы, они могут оказаться подделкой. Возможен вариант установки аккумуляторов NiMH или Li-Ion, но их цена с зарядным устройством выше

Качественные батарейки стоят от $1,2. Существует радикальный способ уменьшения расходов на замену батареек – переделка колонки на питание от сети.

Для этого можно купить специальный блок питания, на 3 В, либо использовать зарядное устройство для мобильника, на 5 В, с дополнительным стабилизатором. Главное требование – чтобы его мощности хватало на розжиг, который происходит при напряжении питания 3 В и токе 350 мА.

Для случаев отключения электричества всегда можно держать в запасе батарейки, благо, у алкалиновых срок хранения 5 лет и выше.

Качество теплообменника колонки

При выборе колонки следует особое внимание обращать на качество теплообменника. Тип металла и его качество оказывают большое влияние на срок службы радиатора. Они изготавливаются из оцинкованной стали, нержавейки, меди.

Самые долговечные из нержавейки, но уступают по теплопроводности медным. Соответственно менее экономичны, обладают меньшим КПД. Медные – самые эффективные по передаче тепла, но и самые дорогие.

При замене теплообменника на новый обращайте внимание на толщину металла и вес радиатора. Качественный не должен быть слишком легким

Фактор дороговизны меди приводит к тому, что производители максимально экономят на толщине стенки теплообменника, доводя ее вплоть до 0,5 мм, что значительно сокращает срок службы. По этой же причине в медь добавляют другие металлы. Полученный таким образом сплав может обладать непредсказуемыми свойствами. В результате, такой теплообменник даже невозможно запаять.

Качество воды в системе

Если вода в системе подвергается частому хлорированию, это отрицательно сказывается на состоянии медного теплообменника. В совокупности с утонченными стенками трубопровода это может быстро приводить к коррозии и появлению свищей.

Не меньше проблем доставляет и повышенная жесткость воды в сочетании с нагреванием. Отложение накипи требует периодической промывки.

Улучшить качество воды можно с помощью аквафильтров и магнитных умягчителей.

Перегрев газовой колонки

Самым главным фактором, приводящим к неисправностям и уменьшению срока службы колонки, является ее перегрев. Важно не доводить температуру до 65 градусов и выше.

Чтобы уменьшить риск чрезмерного нагрева воды, не используйте смеситель для ее охлаждения. Изменяйте температуру только предназначенными для этого ручками регулировки пламени и потока воды.
