Гофра легкая и тяжелая в чем разница

Как выбрать гофротрубу

Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.

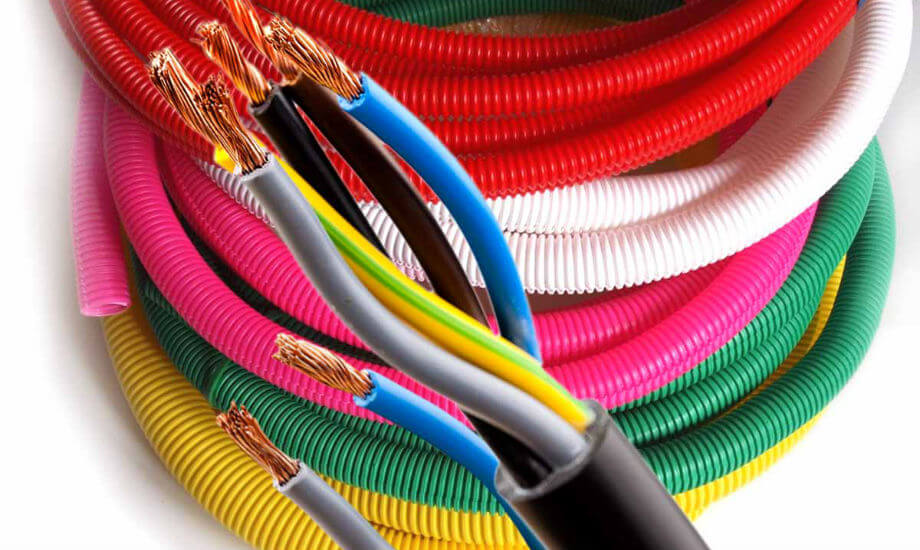

Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.

Назначение гофротрубы

Выбор гофротрубы

Виды гофротруб

Первый признак, по которому различаются трубы – конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные.

Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.

Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.

Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями – муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.

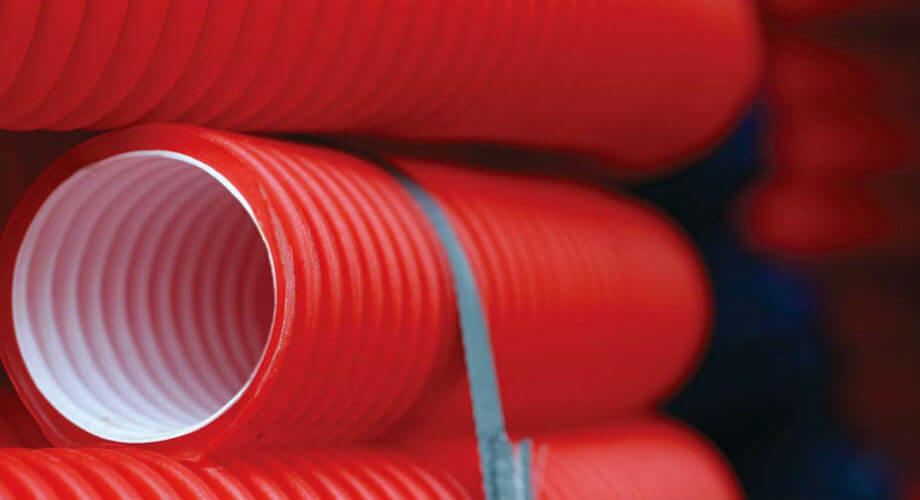

Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.

Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические – внешним полимерным покрытием.

Второй признак разделения гофротруб на виды – материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.

Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от -40 до +45 градусов Цельсия.

ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.

Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава – от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов – не менее 32 мм.

Что лучше пвх или пнд гофра – Гофрированная пнд труба: характеристики и разновидности гофротруб из полиэтилена низкого давления

Полимерные трубы выпускаются из двух видом материала – это полиэтилен низкого давления (он же ПЭВП – полиэтилен высокой плотности) и поливинилхлорид. Каждый материал имеет свои особенности, соответственно от этого разнится и их назначение.

В чем разница между ПВХ и ПНД(ПЭВП)

Несмотря на внешнюю схожесть изделия из различных полимерных материалов отличаются по своим техническим и эксплуатационным характеристикам.

• ПВХ замерзает, теряя пластичность, в то время как ПЭВП легко переносит колебания температуры;
• ПВХ более легко монтируется, за счет разъемного соединения труба-раструб, в то время как ПНД требует наличия специального сварочного аппарата;
• Оба материала легко обрабатываются, но в тоже время если для ПНД основным способом соединения служит сварка, для ПВХ труб используется и разъёмные соединения;
• ПЭВП устойчив к ударным нагрузкам, в отличие от поливинилхлорида, поэтому для транспортировки сыпучих веществ лучше применять ПНД;
• Для транспортировки питьевой воды стоит применять только полиэтилен, при этом первичный, ПВХ и вторичный ПНД могут выделять вредные для здоровья примеси в рабочую среду.

Основная разница между трубными изделиями из ПВХ и ПНД заключается в основном в применении и разных температурных диапазонах. В тоже время стоимость ПЭВП-изделий чуть выше.

Характеристики ПВХ и ПНД

Применение изделий из полимеров

Таким образом для каждого конкретного случая нужно использовать тот полимер который наиболее хорошо покажет себя в конкретных условиях. Для сборки системы канализации внутри дома лучше подойдёт ПВХ, в тоже время сети водоснабжения и дренаж на улице лучше сделать из труб ПНД.

Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

• гибкая гофра удобнее для перемещения чистых дренажных, ливневых стоков
• жесткая гладкая труба имеет самый высокий коэффициент самоочищения
• перфорация нужна в дренажных магистралях для забора воды, на полях фильтрации для ее сброса

Характеристики и области применения

Гофрированная труба из ПВХ и ПНД используется для следующих целей:

• защиты кабеля от механического воздействия;
• влагозащиты прокладываемых коммуникаций;
• предотвращения сдавливания кабелей внутри стяжки полов;
• прокладки кабеля с улицы в помещение, внутри горючих материалов, в местах воздействия УФ лучей;
• чтобы выполнить подключение сантехники к канализации.

• допустимость эксплуатации при температурах от -250С до +600С;
• диэлектрическая стойкость от 2 кВ;
• сопротивление изоляции составляет более 100 МОм;
• степень пыле-, влагозащиты соответствует стандарту IP55;
• уровень огнестойкости — негорючий материал.

Виды гофрированных труб

Разновидности гофрированных труб классифицируются по нескольким показателям:

Классификация по виду материала

Производители помечают гофрированные трубы различными цветами в зависимости от того, из какого сырья изготовлены изделия.

В настоящее время выпускаются следующие виды гофротруб из материалов:

• Нержавеющая сталь. Трубы отличаются устойчивостью к коррозии и воздействию едких химических веществ, легкостью в монтаже. Оцинкованные изделия водонепроницаемы и невосприимчивы к ультрафиолету. Минусы – трубы из нержавейки неустойчивы к агрессивному влиянию окружающей среды и механическим повреждениям: в результате частых перегибов в одном месте структура может нарушиться.
• Алюминий. Такие изделия используются для вентиляционных каналов, кухонных вытяжек, дымоходов. Плюсы алюминиевых гофротруб – высокая гибкость, компактность, устойчивость к коррозии, легкость монтажа, малый вес. Недостатки – высокая теплопроводность и мягкость материала, которая сокращает срок эксплуатации.
• Поливинилхлорид. Трубы серого цвета используются для защитного слоя при прокладке коммуникаций. Достоинствами материала являются негорючесть, высокие изоляционные свойства, малый вес и коррозийная стойкость. Минусы – подверженность воздействию ультрафиолета и высоких температур.
• Полиэтилен высокого и низкого давления. Маркируется синим цветом. Наиболее распространенный материал, обладающий универсальными свойствами. Гофрированные трубы ПНД и ПВД устойчивы к низким температурам, механическому воздействию и влиянию агрессивных веществ, имеют высокую пропускную способность, легки в монтаже. На внутренних стенках не образуется налет. Еще один плюс – доступная цена изделий. Подробнее о гофротрубах ПНД можно почитать в другой нашей статье.

Для прокладки наружных коммуникаций, в основном, используются трубы ПНД; для обустройства внутренних систем – из полиэтилена высокого давления. Основной недостаток материала – неустойчивость к воздействию ультрафиолета, поэтому при монтаже внешних инженерных сетей следует позаботиться об их защите от прямых солнечных лучей.

Классификация по типу прочности

По типу надежности и устойчивости к нагрузкам гофрированные трубы подразделяют на следующие категории:

• Лёгкие – с минимальной (1-2 мм) толщиной стенок и высокой гибкостью, выдерживающие малую нагрузку. Используются для обустройства наружных конструкций.
• Средние – более прочные (толщина стенки – до 3 мм), можно использовать для прокладки в стену и стяжку, но не применяются для горизонтального монтажа.
• Тяжёлые. Имеют хорошую жесткость и устойчивость к механическим нагрузкам, высокую влагостойкость. Толщина стенки 5-7 мм ограничивает трубы в гибкости, поэтому для монтажа нужно использовать уголки и фитинги.
• Сверхтяжёлые. Особо прочные трубы, которые применяют в обустройстве коммуникаций с высокой нагрузкой – например, под автомагистралью.
• Армированные трубы усилены металлической проволокой, закрученной в спираль. Выдерживают максимальные нагрузки в до 4000 Н на 5 см. Подходят для монтажа в грунт, например, для подключения скважинных колодцев, а также используются при обустройстве подвесных коммуникаций.

Виды гофрированных труб и их назначение

• амплитуда рабочей температуры – до 100⁰C;
• диапазон давления – от 10 до 65 бар;
• внутренний диаметр – от 12 до 60 мм;
• разрушающее давление – 210 бар;
• радиус изгиба, в зависимости от диаметра металла, — от 30 до 150 мм;
• толщина стенок труб – 0,25-30 мм.

Размеры гофрированных труб

Гофротрубы в зависимости от конструкции и назначения могут иметь различные размерные параметры. Приведем основные, широко распространенные размеры гофрированных труб.

Стандартные показатели изделий для работ с электрическими кабелями:

Так же существуют и трубы, которые имеют большие диаметры. Они обычно используются для организации канализационной или водопроводной системы:

Показатели кольцевой жесткости изделий варьируются от SN2 до SN16.

Внимание! Типоразмеры гофрированных труб в соответствии со сферой их использования регламентируются ГОСТами. Здесь приведены стандартные размеры, но при необходимости можно купить изделия даже с диаметром 2400 мм.

Гофра — Легкая/Тяжелая — что выбрать?

Для прокладки под стяжкой (в слое шумоизоляции) и по потолку (и в гипсокартоновых перегородках) есть потребность в километре гофр.

Предпочтение отдаю ПВХ ибо считаю предпочтительней в потолочном пространстве.
Второй день не могу выбрать — использовать легкую или тяжелую трубу ?
понятны, легкая гофра как бы легче повреждается , ч тяжелой никогда не работал.

Что выбрать все же? Легкую или тяжелую на пол?
DKC или Экопласт ?

ЗЫ Для витой пары какой лучше диаметр? 16 это понятно, а вот две витой пары войдут в 16 или надо 20 ?

• Просмотр профиля
• Личное сообщение

Километре?! Ого! А для чего? Есть хоть малейшая вероятность того, что потом придется кабель заменять в этой гофре? Или просто как слой дополнительной изоляции?
Я вот не понимаю требования прокладывать в гофре типа как для возможной замены. И в "свободном полете" еле кабель в эту гофру засунешь. А когда это добро с поворотами и под полом замуровано — шансов вообще нет.
Мне больше кабельканалы круглого сечения нравятся — нет поперечных "гармошек" — провод там намного комфортнее гуляет. Гораздо проще заменить, если че

• Просмотр профиля
• Личное сообщение

Ristretto , обычная квартира
Сменяемость не планируется. Гофра для эстетики монтажа, защите в стяжке и тд

• Просмотр профиля
• Личное сообщение

DmKa , тогда просто пластиковую гофру. Или металлическую и экранировать! (оплетку подключить к нулю — ноу-хау экспромт )
А все равно жесткие круглого сечения кабельканалы намного наряднее

• Просмотр профиля
• Личное сообщение

Ristretto , пластиковую гофру ? А такая бывает ?

Зы Ну честно? Вы хоть понимаете суть моего вопроса ?

• Просмотр профиля
• Личное сообщение

Пластиковая гофра это и есть ПВХ гофра. Ristretto, металлическую гофру не к нулю, а к земле подключать.
Если после укладки кабеля, до заливки стяжки, по нему планируется хождение- то тяжелую. А под потолки легкую можно.

• Просмотр профиля
• Личное сообщение

А вот две витухи в 16-ую могут и не войти. Экранированная витая пара скорей всего не войдет, у них внешний диаметр около 9мм. Но бывают неэкранированные диаметром 4-5мм. Они в натяжку войдут. Я б перестраховался и взял 20-ку

• Просмотр профиля
• Личное сообщение

DmKa написал :
Ristretto , пластиковую гофру ? А такая бывает ?

Зы Ну честно? Вы хоть понимаете суть моего вопроса ?

Неее, я блондинка

• Просмотр профиля
• Личное сообщение

ZIDIZ написал :
Пластиковая гофра это и есть ПВХ гофра

ПНД тоже каак бы пластик

ZIDIZ написал :
Я б перестраховался и взял 20-ку

эх. "тяжелая" ровно в 2 раза дороже легкой.

ЗЫ Ввод в Квартиру будет 3х10 (11 киловат) , будет идти по потолку (так ближе получается) — стоит ли более сильно защитить данный кабель и в том числе от излучений от него? Стальная гофра, стальная труба?
Рассматриваю вопрос пустить параллельно рабочую и запасную трассу(мало ли что. )

• Просмотр профиля
• Личное сообщение

ЗЫ Но продвинутая Блондинка

• Просмотр профиля
• Личное сообщение

DmKa написал :
ЗЫ Для витой пары какой лучше диаметр?

обычная дешевая 5е категории свободно лезет парой в 16-ю гофру, 4 шт лезут в 20-ю, а чуть больше 20 шт в 40-ю, но при затяжке надо расправлять жилы чтобы не было перекрутов

• Просмотр профиля
• Личное сообщение

ZIDIZ , конечно, к земле. Это просто глупая описка.
Чтоы экранировать витую пару.

• Просмотр профиля
• Личное сообщение

DmKa , Кстати, если не секрет, ужель нашли своего МАСТЕРА?

• Просмотр профиля
• Личное сообщение

Возьмите легкую гофру 20мм, только чтобы в ней был стальной тросик для протягивания провода. Иначе не пропихнете. На потолок (я полагаю для проводки под освещение) можно взять 16мм, т.к. на освещение Вы заложите кабель 3х1,5 и 16мм будет вполне достаточно. На коротких участках, длинной 2-3м для кабеля 3х2,5 (розетки) тоже можно использовать гофру 16мм. Например Вам потребуется сделать вторую розетку шлейфом от первой на небольшом удалении. Для этого 16 мм подходит "на ура". И легкая и тяжелая гофра в стяжке ведут себя одинаково — не деформируются при высоте слоя 100-150 мм пескобетона, и переплачивать за тяжелую не вижу смысла. Если часть проводки будет на улице или на балконе, то для этих целей возьмите гофру черного цвета, она стойкая к УФ лучам. Серая на солнце со временем разрушается.

• Просмотр профиля
• Личное сообщение

Аникей написал :
DmKa , Кстати, если не секрет, ужель нашли своего МАСТЕРА?

А Вы разве видели от меня вопрос типа "а кто сделает мне электрику?"
я таких вопросов не задавал и мастера не искал.
Причина в том, что нет никакого логического смысла наимать мастера на протяжку гофр по бетонному основанию без установки подрозетников(стен нет у меня) и без долбежно штроборезных работ.
Да и большенство мастеров которых я читал меньше меня понимают в системах сигнализации , видеонаблюдения и системах умного дома — и за что тогда платить таким мастерам?

Во всем должен быть логический смысл!
Профессиональный строительный и измерительный инструмент у меня есть, рабочие квалифицированные для строительных работ есть. Лучше меня один хрен ни один электромонтер не придумает где должны быть розетки и выключатели.
Так что мне проще силами своих сотрудников провести штроборезные работы, разложить гофры, и только потом нанять профессионала на сборку щитка и его подключение.

• Просмотр профиля
• Личное сообщение

DmKa написал :
и только потом нанять профессионала на сборку щитка и его подключение.

А смысл? При такой начитанности можно и самому неспеша, многие тут так делают.

• Просмотр профиля
• Личное сообщение

DmKa написал :
нет никакого логического смысла наимать мастера на протяжку гофр по бетонному основанию без установки подрозетников(стен нет у меня) и без долбежно штроборезных работ.

Меня тут один саратовчанин пытался подрядить на 20 метров штробы. На вопрос — а потом что в ней — А я в ней сам электрику проложу.
Отказал конечно.

• Просмотр профиля
• Личное сообщение

Аникей написал :
А смысл? При такой начитанности можно и самому неспеша, многие тут так делают.

Конечно могу и сам. Но мне проще заплатить несколько тысяч за сборку щита ибо будет красивее визуально

И гофры я сам правильнее проложу, и не на соплях к потолку прикреплю.

Наемный электромонтажник хорош на типовой обьект с типовой проводкой без изысков и с помещением в оконченном состоянии (стены, полы)
У меня иначе , я даже установщиков кондея не могу вызвать ибо некуда блоки вешать. И нафига они мне (установщики) нужны?Трассу медью я и сам могу проложить пока нет стен.

• Просмотр профиля
• Личное сообщение

Левша-мастер написал :
Возьмите легкую гофру 20мм, только чтобы в ней был стальной тросик для протягивания провода. Иначе не пропихнете.

Сброшу хвост с 23 этажа и буду пропихивать

Не подскажите по производителю гофры?
Экопласт или ДКС? Что качественнее?

Просто соседи имели опыт использования серой легкой гофры (производитель не помнится) так помяли ее ногами сильно, трескалась.
А механические воздействия неизбежны ибо площадь большая, трас много.

• Просмотр профиля
• Личное сообщение

DmKa написал :
Для прокладки под стяжкой (в слое шумоизоляции) и по потолку (и в гипсокартоновых перегородках) есть потребность в километре гофр.

Предпочтение отдаю ПВХ ибо считаю предпочтительней в потолочном пространстве.
Второй день не могу выбрать — использовать легкую или тяжелую трубу ?
понятны, легкая гофра как бы легче повреждается , ч тяжелой никогда не работал.

Что выбрать все же? Легкую или тяжелую на пол?
DKC или Экопласт ?

ЗЫ Для витой пары какой лучше диаметр? 16 это понятно, а вот две витой пары войдут в 16 или надо 20 ?

С трудом могу представить 1000м гофры в квартире. У вас квартира, или районная подстанция если не секрет?)

• Просмотр профиля
• Личное сообщение

Обычная квартира
силовых цепей то метров 400-500 будет, а остальное тв и витая пара. Ну и акустические кабели метров 70 на будущее.

Зы в данном разделе есть мастера которые укладывали и квартиру.

• Просмотр профиля
• Личное сообщение

DmKa написал :
Просто соседи имели опыт использования серой легкой гофры (производитель не помнится) так помяли ее ногами сильно, трескалась.

берите самую дешевую ибо толку в ней ней почти нет имхо
только приурочьте к устройству полу
испортить кабель талибы могут и в трубе стальной

• Просмотр профиля
• Личное сообщение

DmKa написал :
Не подскажите по производителю гофры?
Экопласт или ДКС? Что качественнее?

если есть выбор, возьмите два куска и сравните, она бывает от партии к партии разного качества

• Просмотр профиля
• Личное сообщение

юра Т написал :
. она бывает от партии к партии разного качества

. И разного производителя . В наше время нужно чётко понимать разницу между торговой маркой и производителем .
Ecoplast — это торговая марка, а не производитель. И под этой маркой продаётся не меньше трёх вариантов одной и той же ПВХ гофры, от хорошей и прочной (без маркировки) до хрупкой и трухлявой с маркировкой "Ecoplast".

Я в прошлом году не спеша тянул гофры по квартире (для прокладки в них новой проводки), у меня ушло метров 300 ПВХ гофры 20мм. Но покупал я её бухтами по 50 метров (почему-то она была даже дешевле чем 100 метров) в одном и том же магазине (Leroy Merlin) по пути с работы, каждый раз по одной-две бухты. Упаковка во всех случаях была одинаковая. А вот гофра отличалась.
Первые разы это была гофра без какой-либо маркировки, весьма прочная и гибкая, с шагом рёбер (к примеру) 7 мм, серая.
Потом это была тоже немаркированная, чуть менее прочная гофра с тем же шагом, но другого цвета — светло-серая.
А в последний раз мне попалась гофра с уменьшенным шагом (скажем, 5 мм) и фирменной маркировкой "ecoplast" через каждые несколько десятков рёбер. Поначалу я даже обрадовался, но когда начал её протягивать, оказалось что она хрупкая как яичная скорлупа и рвётся как бумажная.

Обычное ОЕМ’ище — делают где придётся (заказывают в Китае), упаковывают в РФ и пишут "Сделано в России. Производитель — ЗАО "Экопласт"". (к примеру. Я не помню точно как они зовутся и где находятся).

Энкор поступает честнее — пишет что сделано по заказу Энкор (Воронеж), а сам товар произведён в Китае.

Гофрированная труба. Выбор. Нюансы. Рекомендации.

Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.

Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.

Назначение гофротрубы

Основная функция гофротрубы — предохранение проводников от механических повреждений и других воздействий. Изделие помогает повысить срок службы проводки и предотвратить разрушение изоляции под действием влажности, ультрафиолетового излучения и перегрева. Труба обеспечивает пожарную безопасность при размещении проводников в горючих основаниях, а также под горючей отделкой. В случае укладки в стяжку, гофра препятствует сдавливанию и перегибу проводов, дает возможность провести их замену без демонтажа всей конструкции. Помимо защиты коммуникаций, гофра служит добавочным барьером между человеком и электропроводкой.

Выбор гофротрубы

Подбор подходящей гофрированной трубы имеет ряд тонкостей. Так, для открытой наружной прокладки важна устойчивость к температурным перепадам и действию ультрафиолета; при размещении в грунте — непроницаемость для воды и жесткость. Чтобы не допустить ошибок, важно разобраться в разновидностях гофры.

Виды гофротруб

Первый признак, по которому различаются трубы — конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные:

• Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.
• Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.
• Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями — муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.
• Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.

Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические — внешним полимерным покрытием.

Второй признак разделения гофротруб на виды — материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.

Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от −40 до +45 градусов Цельсия.

ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.

Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава — от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов — не менее 32 мм.

Гофрированная труба. Выбор. Нюансы. Рекомендации.

Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.

Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.

Назначение гофротрубы

Основная функция гофротрубы — предохранение проводников от механических повреждений и других воздействий. Изделие помогает повысить срок службы проводки и предотвратить разрушение изоляции под действием влажности, ультрафиолетового излучения и перегрева. Труба обеспечивает пожарную безопасность при размещении проводников в горючих основаниях, а также под горючей отделкой. В случае укладки в стяжку, гофра препятствует сдавливанию и перегибу проводов, дает возможность провести их замену без демонтажа всей конструкции. Помимо защиты коммуникаций, гофра служит добавочным барьером между человеком и электропроводкой.

Выбор гофротрубы

Подбор подходящей гофрированной трубы имеет ряд тонкостей. Так, для открытой наружной прокладки важна устойчивость к температурным перепадам и действию ультрафиолета; при размещении в грунте — непроницаемость для воды и жесткость. Чтобы не допустить ошибок, важно разобраться в разновидностях гофры.

Виды гофротруб

Первый признак, по которому различаются трубы — конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные:

• Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.
• Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.
• Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями — муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.
• Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.

Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические — внешним полимерным покрытием.

Второй признак разделения гофротруб на виды — материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.

Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от −40 до +45 градусов Цельсия.

ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.

Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава — от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов — не менее 32 мм.

Как выбрать гофротрубу

Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.

Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.

Назначение гофротрубы

Выбор гофротрубы

Виды гофротруб

Первый признак, по которому различаются трубы – конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные.

Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.

Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.

Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями – муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.

Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.

Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические – внешним полимерным покрытием.

Второй признак разделения гофротруб на виды – материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.

Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от -40 до +45 градусов Цельсия.

ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.

Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 — 50 мм, металлорукава – от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов – не менее 32 мм.

Гофра — Легкая/Тяжелая — что выбрать?

Для прокладки под стяжкой (в слое шумоизоляции) и по потолку (и в гипсокартоновых перегородках) есть потребность в километре гофр.

Предпочтение отдаю ПВХ ибо считаю предпочтительней в потолочном пространстве.
Второй день не могу выбрать — использовать легкую или тяжелую трубу ?
понятны, легкая гофра как бы легче повреждается , ч тяжелой никогда не работал.

Что выбрать все же? Легкую или тяжелую на пол?
DKC или Экопласт ?

ЗЫ Для витой пары какой лучше диаметр? 16 это понятно, а вот две витой пары войдут в 16 или надо 20 ?

• Просмотр профиля
• Личное сообщение

Километре?! Ого! А для чего? Есть хоть малейшая вероятность того, что потом придется кабель заменять в этой гофре? Или просто как слой дополнительной изоляции?
Я вот не понимаю требования прокладывать в гофре типа как для возможной замены. И в "свободном полете" еле кабель в эту гофру засунешь. А когда это добро с поворотами и под полом замуровано — шансов вообще нет.
Мне больше кабельканалы круглого сечения нравятся — нет поперечных "гармошек" — провод там намного комфортнее гуляет. Гораздо проще заменить, если че

• Просмотр профиля
• Личное сообщение

Ristretto , обычная квартира
Сменяемость не планируется. Гофра для эстетики монтажа, защите в стяжке и тд

• Просмотр профиля
• Личное сообщение

DmKa , тогда просто пластиковую гофру. Или металлическую и экранировать! (оплетку подключить к нулю — ноу-хау экспромт )
А все равно жесткие круглого сечения кабельканалы намного наряднее

• Просмотр профиля
• Личное сообщение

Ristretto , пластиковую гофру ? А такая бывает ?

Зы Ну честно? Вы хоть понимаете суть моего вопроса ?

• Просмотр профиля
• Личное сообщение

Пластиковая гофра это и есть ПВХ гофра. Ristretto, металлическую гофру не к нулю, а к земле подключать.
Если после укладки кабеля, до заливки стяжки, по нему планируется хождение- то тяжелую. А под потолки легкую можно.

• Просмотр профиля
• Личное сообщение

А вот две витухи в 16-ую могут и не войти. Экранированная витая пара скорей всего не войдет, у них внешний диаметр около 9мм. Но бывают неэкранированные диаметром 4-5мм. Они в натяжку войдут. Я б перестраховался и взял 20-ку

• Просмотр профиля
• Личное сообщение

DmKa написал :
Ristretto , пластиковую гофру ? А такая бывает ?

Зы Ну честно? Вы хоть понимаете суть моего вопроса ?

Неее, я блондинка

• Просмотр профиля
• Личное сообщение

ZIDIZ написал :
Пластиковая гофра это и есть ПВХ гофра

ПНД тоже каак бы пластик

ZIDIZ написал :
Я б перестраховался и взял 20-ку

эх. "тяжелая" ровно в 2 раза дороже легкой.

ЗЫ Ввод в Квартиру будет 3х10 (11 киловат) , будет идти по потолку (так ближе получается) — стоит ли более сильно защитить данный кабель и в том числе от излучений от него? Стальная гофра, стальная труба?
Рассматриваю вопрос пустить параллельно рабочую и запасную трассу(мало ли что. )

• Просмотр профиля
• Личное сообщение

ЗЫ Но продвинутая Блондинка

• Просмотр профиля
• Личное сообщение

DmKa написал :
ЗЫ Для витой пары какой лучше диаметр?

обычная дешевая 5е категории свободно лезет парой в 16-ю гофру, 4 шт лезут в 20-ю, а чуть больше 20 шт в 40-ю, но при затяжке надо расправлять жилы чтобы не было перекрутов

• Просмотр профиля
• Личное сообщение

ZIDIZ , конечно, к земле. Это просто глупая описка.
Чтоы экранировать витую пару.

• Просмотр профиля
• Личное сообщение

DmKa , Кстати, если не секрет, ужель нашли своего МАСТЕРА?

• Просмотр профиля
• Личное сообщение

Возьмите легкую гофру 20мм, только чтобы в ней был стальной тросик для протягивания провода. Иначе не пропихнете. На потолок (я полагаю для проводки под освещение) можно взять 16мм, т.к. на освещение Вы заложите кабель 3х1,5 и 16мм будет вполне достаточно. На коротких участках, длинной 2-3м для кабеля 3х2,5 (розетки) тоже можно использовать гофру 16мм. Например Вам потребуется сделать вторую розетку шлейфом от первой на небольшом удалении. Для этого 16 мм подходит "на ура". И легкая и тяжелая гофра в стяжке ведут себя одинаково — не деформируются при высоте слоя 100-150 мм пескобетона, и переплачивать за тяжелую не вижу смысла. Если часть проводки будет на улице или на балконе, то для этих целей возьмите гофру черного цвета, она стойкая к УФ лучам. Серая на солнце со временем разрушается.

• Просмотр профиля
• Личное сообщение

Аникей написал :
DmKa , Кстати, если не секрет, ужель нашли своего МАСТЕРА?

А Вы разве видели от меня вопрос типа "а кто сделает мне электрику?"
я таких вопросов не задавал и мастера не искал.
Причина в том, что нет никакого логического смысла наимать мастера на протяжку гофр по бетонному основанию без установки подрозетников(стен нет у меня) и без долбежно штроборезных работ.
Да и большенство мастеров которых я читал меньше меня понимают в системах сигнализации , видеонаблюдения и системах умного дома — и за что тогда платить таким мастерам?

Во всем должен быть логический смысл!
Профессиональный строительный и измерительный инструмент у меня есть, рабочие квалифицированные для строительных работ есть. Лучше меня один хрен ни один электромонтер не придумает где должны быть розетки и выключатели.
Так что мне проще силами своих сотрудников провести штроборезные работы, разложить гофры, и только потом нанять профессионала на сборку щитка и его подключение.

• Просмотр профиля
• Личное сообщение

DmKa написал :
и только потом нанять профессионала на сборку щитка и его подключение.

А смысл? При такой начитанности можно и самому неспеша, многие тут так делают.

• Просмотр профиля
• Личное сообщение

DmKa написал :
нет никакого логического смысла наимать мастера на протяжку гофр по бетонному основанию без установки подрозетников(стен нет у меня) и без долбежно штроборезных работ.

Меня тут один саратовчанин пытался подрядить на 20 метров штробы. На вопрос — а потом что в ней — А я в ней сам электрику проложу.
Отказал конечно.

• Просмотр профиля
• Личное сообщение

Аникей написал :
А смысл? При такой начитанности можно и самому неспеша, многие тут так делают.

Конечно могу и сам. Но мне проще заплатить несколько тысяч за сборку щита ибо будет красивее визуально

И гофры я сам правильнее проложу, и не на соплях к потолку прикреплю.

Наемный электромонтажник хорош на типовой обьект с типовой проводкой без изысков и с помещением в оконченном состоянии (стены, полы)
У меня иначе , я даже установщиков кондея не могу вызвать ибо некуда блоки вешать. И нафига они мне (установщики) нужны?Трассу медью я и сам могу проложить пока нет стен.

• Просмотр профиля
• Личное сообщение

Левша-мастер написал :
Возьмите легкую гофру 20мм, только чтобы в ней был стальной тросик для протягивания провода. Иначе не пропихнете.

Сброшу хвост с 23 этажа и буду пропихивать

Не подскажите по производителю гофры?
Экопласт или ДКС? Что качественнее?

Просто соседи имели опыт использования серой легкой гофры (производитель не помнится) так помяли ее ногами сильно, трескалась.
А механические воздействия неизбежны ибо площадь большая, трас много.

• Просмотр профиля
• Личное сообщение

DmKa написал :
Для прокладки под стяжкой (в слое шумоизоляции) и по потолку (и в гипсокартоновых перегородках) есть потребность в километре гофр.

Предпочтение отдаю ПВХ ибо считаю предпочтительней в потолочном пространстве.
Второй день не могу выбрать — использовать легкую или тяжелую трубу ?
понятны, легкая гофра как бы легче повреждается , ч тяжелой никогда не работал.

Что выбрать все же? Легкую или тяжелую на пол?
DKC или Экопласт ?

ЗЫ Для витой пары какой лучше диаметр? 16 это понятно, а вот две витой пары войдут в 16 или надо 20 ?

С трудом могу представить 1000м гофры в квартире. У вас квартира, или районная подстанция если не секрет?)

• Просмотр профиля
• Личное сообщение

Обычная квартира
силовых цепей то метров 400-500 будет, а остальное тв и витая пара. Ну и акустические кабели метров 70 на будущее.

Зы в данном разделе есть мастера которые укладывали и квартиру.

• Просмотр профиля
• Личное сообщение

DmKa написал :
Просто соседи имели опыт использования серой легкой гофры (производитель не помнится) так помяли ее ногами сильно, трескалась.

берите самую дешевую ибо толку в ней ней почти нет имхо
только приурочьте к устройству полу
испортить кабель талибы могут и в трубе стальной

• Просмотр профиля
• Личное сообщение

DmKa написал :
Не подскажите по производителю гофры?
Экопласт или ДКС? Что качественнее?

если есть выбор, возьмите два куска и сравните, она бывает от партии к партии разного качества

• Просмотр профиля
• Личное сообщение

юра Т написал :
. она бывает от партии к партии разного качества

. И разного производителя . В наше время нужно чётко понимать разницу между торговой маркой и производителем .
Ecoplast — это торговая марка, а не производитель. И под этой маркой продаётся не меньше трёх вариантов одной и той же ПВХ гофры, от хорошей и прочной (без маркировки) до хрупкой и трухлявой с маркировкой "Ecoplast".

Я в прошлом году не спеша тянул гофры по квартире (для прокладки в них новой проводки), у меня ушло метров 300 ПВХ гофры 20мм. Но покупал я её бухтами по 50 метров (почему-то она была даже дешевле чем 100 метров) в одном и том же магазине (Leroy Merlin) по пути с работы, каждый раз по одной-две бухты. Упаковка во всех случаях была одинаковая. А вот гофра отличалась.
Первые разы это была гофра без какой-либо маркировки, весьма прочная и гибкая, с шагом рёбер (к примеру) 7 мм, серая.
Потом это была тоже немаркированная, чуть менее прочная гофра с тем же шагом, но другого цвета — светло-серая.
А в последний раз мне попалась гофра с уменьшенным шагом (скажем, 5 мм) и фирменной маркировкой "ecoplast" через каждые несколько десятков рёбер. Поначалу я даже обрадовался, но когда начал её протягивать, оказалось что она хрупкая как яичная скорлупа и рвётся как бумажная.

Обычное ОЕМ’ище — делают где придётся (заказывают в Китае), упаковывают в РФ и пишут "Сделано в России. Производитель — ЗАО "Экопласт"". (к примеру. Я не помню точно как они зовутся и где находятся).

Энкор поступает честнее — пишет что сделано по заказу Энкор (Воронеж), а сам товар произведён в Китае.

Отличия труб ПНД легкого и тяжелого типа

Гофрированные трубы из полиэтилена низкого давления используют для проводки коммуникационных сетей. Их монтируют внутри строительных конструкций, под землей, на открытом пространстве. Различные условия монтажа и эксплуатации требуют от продукта наличие определенных характеристик. Промышленность выпускает серии гофротруб ПНД, которые различаются конструкцией: одно-, двухслойные; с полимерным покрытием, с армированными деталями.

Однослойные изделия выпускаются в трех исполнениях:

• легкие,
• тяжелые,
• сверхтяжелые.

Их используют в зависимости условий и технических требований к эксплуатации.

Трубы легкого и тяжелого видов – особенности конструкции и применения

Трубы пнд легкого типа (ГТЛ) просты в устройстве, удобны в монтаже. Характерные особенности: малая толщина и вес, высокая гибкость. При прокладке гофрошлагг можно изгибать под любым углом, изменять длину; его не нужно закреплять. Тяжелая серия (ГТТ) отличается большим сечением и толстыми стенками.

Серии отличаются эксплуатационными параметрами и назначением.

• ГТЛ используют для внутренней проводки. Снаружи их укладывают в тех местах, где они не испытывают давление окружающего материала. Удобны для прокладки кабелей под гипсокартонными элементами строения, в автомобилях. Их монтируют в домах под подвесными, натяжными потолками.
• ГТТ хорошо выдержи дает механические нагрузки, закладываются в монолитные конструкции (стены, потолки), в грунт для проводки подземных магистралей.

ГТТ обладают высоким сопротивлением механическим воздействиям. Это качество делает их пригодными для использования на тех объектах, где требуется высокая прочность защитных кожухов. Их заливают бетоном при возведении монолитных зданий, укладывают под землей. Перед подачей цементного раствора элементы фиксируют крепежом к несущим конструкциям. В готовой стене внутри гофрокожуха протягивают кабель.

Сверхтяжелые гофротрубы (ГТСТ)

Серия обеспечивает наибольший уровень защиты расположенных внутри электропроводов. Изделия укладывают в больницах и поликлиниках, учебных заведениях, детских учреждениях. Кожухи надежно защищают людей на объектах с повышенными требованиями к безопасности. Сверхтяжелая серия обладает высоким показателем сопротивления сжатию – более 1250 Н/5 см2.

Деформация трубы сверхтяжелой не превышает 25% (такой же коэффициент у ГТТ). Показатель определяется изменением начального диаметра.

Особенности гофротруб для электропроводки

Защитные рукава выпускаются в бухтах. Длина легкой серии – 50-100 м, тяжелой – 2-25 м. Диаметр кожуха подбирают в зависимости от параметров прокладываемого провода (сечение, количество жил). Внутри помещений используют ГТЛ с наружным диаметром от 16 до 50 мм. Поперечник ГТТ для подземных каналов достигает 200 мм.

При необходимости прокладки длинных участков коммуникации отрезки труб соединяют муфтами, угольниками, тройниками, отводами. Для удобства пользования в материал добавляют красящие присадки.
