Бытовка своими руками

Собрать или сделать бытовку своими руками сможет любой взрослый, мало-мальски знакомый с азами каркасного строительства и владеющий хотя бы небольшим опытом работы с инструментами. Обустройство компактной, легкой и хорошо утепленной жилой постройки на 15-20 м 2 площади потребует не менее недели на коробку, и 3-4 дня на отделку вагончика, подключение света, канализации и воды.

Есть ли смысл строить бытовку своими руками

Существует несколько способов заполучить жилой вагончик для временного проживания небольшой бригады строителей. Ситуация обычно усложняется тем, что жить в бытовке придется в зимнее время в условиях загородного участка, когда самой дачи или дома, как такового, еще нет, или он только строится.

Проблема бытовки для рабочих решается несколькими способами:

• Арендовать жилой вагончик у друзей, соседей, строительной или специализированной фирмы. Самый плохой вариант. Хорошую бытовку дадут максимум на неделю, а для старого и разбитого вагончика обычно хозяева требуют сделать ремонт;
• Построить бытовку силами нанятых рабочих. Они сделают быстро и одновременно за небольшие деньги. Качество построенного жилого блока невысокое, и чаще всего через месяц – другой потребуется сделать ремонт или даже переоборудование бытовки;
• Купить готовую бытовку или заказать в строительной фирме по заранее согласованным условиям и чертежам. Получается достаточно дорого и не всегда правильно.

Большинство строительных контор предпочитает продавать свои типовые вагончики, теплушки, жилые боксы, которые выпускаются на потоке. Поэтому надеяться на то, что фирма согласится сделать или построить хорошую добротную бытовку по индивидуальному проекту и приемлемой цене, вообще не приходится.

По цене типовой жилой вагончик 6х3 м стоит 1100-1200 долл., плюс доставка и установка потребуют затрат еще 10% стоимости. Если добавить расходы на то, чтобы сделать фундамент и канализацию, то получается, что проще и дешевле построить бытовку своими руками. Качественную, добротную, по своему вкусу и планировке.

Из чего можно построить бытовку

Прежде чем планировать строительство, будет правильным подумать и подобрать такой вариант проекта бытовки, чтобы после окончания строительных работ на загородном участке сделать из вагончика полезное в хозяйстве помещение. Например, переоборудовать баню или построить летнюю кухню, или даже небольшой гараж для транспортного средства.

Чаще дачные бытовки строят по нескольким стандартным схемам:

• Каркасная постройка из досок, деревянного бруса и пиломатериалов;
• Бытовка с металлическим каркасом и основанием чернового пола;
• Постройка из ОСБ плит и щитовых материалов;
• Щитовка или временное жилье из фанеры;
• Теплый вариант бытовки из сэндвич-панелей.

Любая из перечисленных схем вполне доступна для того, чтобы построить жилой блок своими руками даже начинающему столяру или плотнику. Если нет вообще никакого опыта строительства, то можно подыскать пошаговую инструкцию, которая поможет сделать бытовку своими руками без грубых ошибок, а качество изготовления уже полностью зависит от отношения к работе. Понятно, для своих нужд сделать жилой вагончик качественно и добротно никого заставлять не нужно.

Деревянная бытовка

Чаще всего рачительные хозяева планируют построить вагончик или временный жилой блок с дальнейшими планами использовать помещение под баню или летнюю кухню. В этом случае лучше всего строить бытовку из бруса толщиной 70-90 мм.

Коробку устанавливают на капитальном фундаменте из бетона или буронабивных свай. Стены бытовки собирают по традиционной технологии укладки деревянного бруса.

Крышу, оконные и дверные проемы, пол бытовки заказчики предпочитают построить по временной схеме, под усадку. Жилой блок безо всякого утепления минватой или пеноплексом обеспечивает комфортные условия проживания с мая по октябрь, в период наиболее интенсивных работ на даче. Именно в это время приходится больше всего строить на загородном участке.

Выгода в подобном решении рассчитана на перспективу. Уже через год-полтора, когда будет построена коробка дачи, выполнена черновая облицовка и подключена электроэнергия, бытовку из бруса, у которой полностью завершились усадочные процессы, можно со спокойной совестью переоборудовать под баню или летнюю кухню.

Щитовая бытовка

Подавляющее большинство недорогих типовых вагончиков или блоков жилого типа изготавливаются по щитовой схеме. Большая часть деталей стен, пола, крыши и внутренней отделки вырезается на деревообрабатывающих станках и продается в виде комплекта. Остается перевезти купленную бытовку на участок и построить ее по прилагаемой схеме сборки.

К особенностям щитовых жилых помещений относят:

• Простота и высокая скорость сборки. Для того чтобы построить щитовую бытовку, потребуются шуруповерт с двойным комплектом батарей, пила и несколько сотен саморезов по дереву;
• Невысокая цена на строение. В среднем щитовая конструкция обходится на 20% дешевле классических каркасных и металлических вагончиков – бытовок;
• Минимальное количество, а иногда и полное отсутствие утеплителя.

Стены жилого блока изготавливают из листовой фанеры, практически без каркаса, из бруса нашиваются лишь углы, перекрытие и пол. Жесткость и устойчивость помещения бытовки обеспечивается только за счет прочности фанерных листов. Зачастую сильный штормовой ветер может легко деформировать, а иногда и сломать конструкцию.

Собранную из фанеры коробку утепляют минватой и обшивают вагонкой или листовым металлопрофилем. В результате получается красивая постройка, но абсолютно слабая и практически непригодная для жилья.

Бытовка из ОСБ плит

Примерно 60% всех дачных вариантов бытовок строят в виде каркасных конструкций, обшитых ОСБ плитами. Материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу, обладает лучшей тепло и звукоизоляцией. Прочность плит ОСБ ниже, поэтому построить щитовую бытовку из них не получится, стены жилого блока просто расслоятся и развалятся под нагрузкой.

Из плит ОСБ можно сделать замечательную каркасную бытовку. Построить коробку помещения из панелей получается несколько дороже, так как деревянный каркас из бруса утепляется плитами пенополистирола и обшивается ОСБ с наружной и внутренней поверхности сторон. Разумеется, по каркасной технологии можно изготовить жилой блок и на основе фанеры, сэндвич-панелей или СИП – материала.

Если вагончик-бытовку предполагается сделать мобильным, то лучше всего использовать металлический каркас из квадратной трубы. Но в этом случае, после завершения строительства дачи или коттеджа, бытовка будет пригодна максимум на то, чтобы построить хозблок или гараж.

Бытовка из металлопрофиля

Как правило, для дачных помещений-времянок не используют листовой металл и прокат. Помещение бытовки получается холодным зимой и жарким в летний зной. Потребуются немаленькие расходы на то, чтобы сделать эффективную теплоизоляцию увеличенной толщины.

Кроме того, затраты на покупку металла примерно вдвое превысят расходы на строительство каркасной деревянной конструкции. Металлопрофиль и профилированный лист используется для строительства на даче капитальных помещений с высоким уровнем комфорта.

В этом случае проще купить старый морской контейнер, его цена не превысит 400-450 долл. Еще примерно столько же потребуется для того, чтобы сделать отделку внутри бокса, врезать окна, утеплить стены, построить канализацию, провести воду и электроэнергию.

При смете в 800 долл., затратив неделю отпуска, можно построить не просто отличную бытовку, а сделать полноценный гостевой домик, в котором можно жить зимой, хранить материалы и инструменты, как в сейфе, и не переживать за дачное имущество.

Бытовка из сэндвич-панелей

Из всех существующих схем временного жилья вагончики и жилые блоки из СИП-панелей считаются самыми теплыми и комфортными. Сделать бытовку своими руками из металлических сэндвич-панелей промышленного типа вряд ли удастся, так как размеры плит могут превышать требуемые габариты 6х3 м. Из сэндвичей строят полноценные ангары и гаражи на металлическом каркасе, в качестве жилого помещения такие конструкции не используются.

Процесс строительства бытовки из СИП панелей во многом напоминает технологию щитовых домиков. Вырезанные по размеру готовые блоки из пенопласта, оклеенного с двух сторон ОСБ плитами, укладывают на черновом каркасе из бруса и скрепляют монтажной пеной.

Если предварительно сделать качественный свайный фундамент и выкроить блоки, на то, чтобы с одним помощником построить коробку вагончика, уйдет максимум два-три дня.

Виды каркасных бытовок

Если исходить из критерия «цена – качество – комфорт», то наилучшим вариантом оказывается временное жилье, построенное по каркасной схеме. Популярность бытовок на несущем каркасе объясняется двумя факторами:

• Гибкость схемы строительства. Можно выбирать по вкусу материалы для утепления, отделки помещения и наружной облицовки, без привязки к конкретному типу устройства стен;
• Высокий комфорт и относительно простая технология строительства, прощающая ошибки даже малоопытным работникам.

В том случае, если в процессе работы допустить брак или сделать ошибку в расчетах, всегда можно исправить недоделку, хотя это и потребует дополнительных затрат и ресурсов.

Бытовка с деревянным каркасом

Жилой вагончик с каркасом из бруса и доски можно построить практически на любом грунте. Согласно технологии возведения бытовки-вагончика, обычно требуется сделать небольшой фундамент из кирпича, бетонных блоков или свай, на котором, как на пьедестале, последовательно наращиваются и устанавливаются:

• Основание пола будущего жилого помещения;
• Стойки каркаса стен и горизонтальные балки потолочного перекрытия;
• Укладывается утеплитель и набивается стеновая облицовка из деревянной вагонки, сайдинга или профлиста.

Благодаря разделению процессов каркасную бытовку можно одновременно строить бригадой из двух или десяти человек, всем найдется фронт работ. Бытовку можно делать одним заходом или собирать постепенно в течение нескольких недель или летних месяцев.

Единственной проблемой каркасной конструкции считается защита утеплителя и дерева от дождя и грунтовой влаги. Поэтому жилые блоки с деревянным каркасом либо пытаются построить и нарыть крышей за максимально короткий срок, либо используют для защиты специальные недешевые масляно-лаковые пропитки.

Бытовки с каркасом из металла

Помимо дерева, для сборки каркасной основы можно использовать металлический уголок, квадратную трубу любого профиля. Чаще всего бытовки на стальном каркасе строят для передвижных вагончиков с базой на металлических опорах.

Если загородный участок расположен на болотистой местности или на почвах с высоким уровнем грунтовых вод, использование металлического каркаса позволяет избежать деформации корпуса здания из-за морозного пучения.

Наиболее популярным вариантом считается использование каркаса от стального железнодорожного контейнера. Для того чтобы построить бытовку, вырезают листы стен и потолка, оставляя только каркас. Пол и потолок усиливают квадратной трубой 60х60 мм, в местах установки окон и дверных проемов вваривают коробки из стального уголка.

После закладки утеплителя стены обшивают профилированным листом.

Переносные бытовки

Не всегда строительство на загородном участке требует обустройства полноценного, хоть и временного, жилого помещения, бригада рабочих может приезжать на объект по отдельному графику. Но даже в такой ситуации потребуется сделать времянку-вагончик для организации самых простых бытовых условий, где можно принять душ, умыться, сходить в туалет.

Приведенный на схеме вариант бытовки можно сделать из деревянной вагонки, либо построить из стального оцинкованного профиля. В качестве облицовки для санузла лучше всего подойдут пластиковые панели, материал не боится влаги и не впитывает запахов.

Бытовка из строительного вагончика

Схема изготовления времянки из передвижного строительного бокса ничем не отличается от использования колесного варианта бытовки. Большинство владельцев загородных участков даже не пытаются сделать перепланировку или доукомплектацию помещения.

Бокс просто привозят и устанавливают на подготовленной спланированной площадке на бетонные блоки. Строительные вахтовки и вагоны обычно используют в качестве временного жилья преимущественно в осенне-зимний сезон, так как облицованная профлистом или пластиком коробка бытовки не замокает и не теряет теплоизоляции даже в сильный дождь с ветром.

Проекты бытовок своими руками

Наибольшей популярностью пользуются каркасные вагоны-бытовки, изготовленные на основе корпусов морских контейнеров или собранные по брусовой технологии.

Помещение бытовки разделяют на два отделения – спальное и бытовое. Размеры контейнера позволяют сделать маленькую кухню.

Контейнерная бытовка, по сути, остается единственным вариантом, когда без особых проблем можно построить целый дом для проживания 7-10 человек.

При необходимости бытовку можно построить нежилой, сделать душевую кабину и установить шкафы или вешалки для одежды.

Деревянные вахтовки считаются более комфортабельными, если речь идет о проживании на протяжении нескольких недель или месяцев. Понятно, что восприятие металлической коробки и деревянного домика разное, удобнее и приятнее все-таки помещение из дерева.

В этом случае внутри помещения потребуется сделать комфортабельный санузел, построить небольшую парилку и крытую террасу на входе в помещение. Все это мелочи, но именно благодаря им можно поддерживать надлежащий уровень комфорта.

Как построить бытовку 6х3 своими руками: пошаговая инструкция

Если требуется сделать простую, недорогую и одновременно удобную бытовку-вагончик, то лучше всего попытаться построить своими руками обычное каркасное помещение из бруса и вагонки.

Помещение из бруса, доски и плит ОСБ уступает вахтовкам, изготовленным из контейнеров или автомобильных боксов, но это бесценный опыт для начинающих строителей и возможность избежать ошибок при строительстве коттеджа или бани.

Установка фундамента

В качестве основы для деревянной бытовки размерами 6х3 м можно использовать опоры из бетонных блоков или построить кирпичные опоры на высоту не менее 20 см. Предварительно на площади подошвы фундамента снимают дерн и плодородный слой почвы, грунт планируют в горизонтальной плоскости, утрамбовывают, застилают геотекстилем и отсыпают слоем песка со щебеночным отсевом.

Всего под бытовку размером 6х3 м потребуется сделать 12 столбов, три ряда по четыре опоры. Верхушки тщательно ровняют и подгоняют в одной плоскости по горизонту, чтобы вагончик не получился кривым и не качался. На опоры с помощью мастичной изоляции наклеивают рубероид.

Далее поверх фундамента нужно сделать из бруса короб обвязки. Если бытовку планируется построить в зимнем варианте, то дополнительно нужно будет утеплить основание. Например, после подшивки досок чернового пола заложить пленочную гидроизоляцию и засыпать ее керамзитом.

Монтаж каркаса

Несущую конструкцию бытовки можно сварить из квадратной трубы, поверх деревянной обвязки потребуется сделать и закрепить металлическую раму, к которой будут приварены вертикальные стойки каркаса.

Каркас металлического вагончика собирают сваркой из квадратной профильной трубы 20х40 мм.

Для обычной деревянной бытовки каркасную систему можно построить из соснового бруса, сечением 90 мм. Каждую стойку необходимо выставить по вертикали и сделать временные боковые подкосы. Стойки крепят на обвязке стальными уголками, которые можно сделать самому из остатков проката.

Оголовки деревянных стоек необходимо подрезать по уровню, сделать так, чтобы торцы вертикальных брусов каждого ряда располагались в одной горизонтальной плоскости. Для упрочнения каркаса под каждую стойку нужно сделать по два подкоса.

Монтаж окон и дверей

Установить дверные и оконные блоки не представляет особой сложности. Предварительно нужно будет сделать разметку на стойках, где именно планируется построить окна. По отметкам нужно будет построить опорные горизонтальные перемычки, на которые непосредственно будут опираться коробки.

Окончательную установку окон и дверей в бытовке можно будет сделать после укладки утепления, монтажа пленочной изоляции, края которой нужно будет заправить под края оконных рам. После отделки стен плитами ОСБ нужно сделать и установить на окнах и дверях наличники, иначе утепление стен быстро отсыреет.

Традиционно в бытовках используют дощатые и плитные полы. После укладки слоя минволокна поверхность затягивают пароизоляционной пленкой и забивают шпунтованной доской.

Второй вариант обустройства пола вместо досок предполагает укладку листов бакелитовой водостойкой фанеры. Если в бытовку придется заходить в очень грязной обуви, то фанеру лучше дополнить линолеумом.

Монтаж крыши

Для деревянных вагончиков используют односкатные крыши. Ряд вертикальных стоек фронтальной стороны здания нужно сделать более длинным, примерно на 40 см выше, чем опоры с тыльной стороны каркаса.

Система стропил опирается на две параллельные поперечины брусовой обвязки. На стропила нашивают обрешетку, далее идет пленочная пароизоляция, слой минеральной ваты, гидроизоляция и фанерная подбивка под укладку кровельного покрытия.

Обшивка и утепление стен

Проще всего сделать теплый слой стен бытовки на основе пенополистирола или минеральных плит. Утепление из ППС лучше всего использовать в металлическом вагончике, маты из базальтового волокна укладывают в стены и фиксируют рейками обрешетки.

Следующим этапом на пол бытовки укладывают пароизоляцию, чтобы сделать полотно прочным и герметичным, стыки между отдельными лентами проклеивают скотчем. По наружной поверхности стен нужно сделать ветроизоляцию, ее также фиксируют рейками и скотчем.

Обустройство бытовки

Наружные стены вагончика-бытовки обшивают вагонкой или плитами ОСБ, если предполагается отделка под покраску. В этом случае свесы по периметру крыши недостаточно велики, или само строение располагается на открытой площадке, наружные стены лучше всего зашить профилированным кровельным листом. По верхней и нижней кромке листа вырезаются вентиляционные окна, или лучше построить самостоятельные продухи для водяного пара.

Внутренняя отделка бытовки

В том случае, если здание планируется построить с последующим перепрофилированием под баню или гостевой домик, то наилучшим вариантом отделки считается облицовка стен и потолка обычной вагонкой.

После двух-трех лет эксплуатации бытовки материал темнеет, по нижней кромке может появиться темный налет сырости и даже плесени, поэтому для стен редко используют что-либо другое.

Исключением остается санузел и душевой блок бытовки. В этом случае стены и потолок лучше всего сделать на основе пластиковых панелей.

Освещение в бытовке

По правилам пожарной безопасности в обязательном порядке должны освещаться выход из помещения и место установки нагревательного прибора, печки, калорифера. Остальное помещение оборудуют освещением по собственному усмотрению. Обычно бытовку делят на две части, в которых нужно сделать плафонные светильники, – на санузел и зону отдыха.

Всю электропроводку бытовки монтируют в металлических гофрах. Все линии должны располагаться поверх облицовки стен. Место под ящик с автоматом защиты и пакетниками выбирают так, чтобы рабочая панель освещалась потолочным светильником.

Водоснабжение и канализации в бытовке

Подвод воды и сливных коммуникаций вовнутрь помещения выполняется через черновой пол вагончика. Чтобы трубы не перемерзли в зиму, под канализацию и водопровод в грунте строят кессон или коллектор, утепляют пенополистиролом и закрывают пластиковым коробом.

Для мобильных и летних вариантов вагончика можно построить подключение к воде и стоку с помощью гибких и гофрированных труб.

Отопление в бытовке

Для обогрева помещения можно использовать два варианта:

• Сделать отопление дровяной печкой с чугунным корпусом;
• Построить систему обогрева бытовки из нескольких электроконвекторов.

Электрический вариант проще, потребуется лишь проложить силовую медную проводку от точки ввода распредщита и автомата защиты. При этом для каждого нагревателя нужно будет сделать свою ветку проводки и заземления, построить подвес. На отопление помещения площадью в 15-20 м 2 потребуется сделать две точки по 1 кВт.

Для дровяной печи нужно будет построить нишу или отвести под нее угол помещения. Стены и пол облицовывают толстым металлом на вермикулитовой термоизоляции. Понятно, что если на основе бытовки планируют построить баню, то место под печку лучше выбирать в самом теплом углу помещения без окон.

Заключение

На первый взгляд, построить или сделать бытовку своими руками сложно, хлопотно, требуется выполнить и построить большое количество вспомогательных деталей. Но это обманчивое впечатление, наиболее сложными работами остаются установка водопровода и обустройство системы печного отопления. Остальные узлы и части здания бытовки можно сделать своими силами.

Из чего дешевле построить бытовку своими руками

Бытовка на металлическом каркасе — многофункциональное помещение. Сооружение используют как сторожки, склады, временное жилище. Конструкция простая, но при этом теплая и надежная. На готовом основании она собирается за 2—3 дня. Сооружение своими руками в 3—4 дешевле и быстрее возведения кирпичного здания. Все это делает бытовки идеальным решением для проживания на даче.

В открытом доступе есть проекты стандартных бытовок, а также сооружений с тамбуром. Проще, дешевле и быстрее собрать бытовку на металлическом каркасе типа «ВОСТОК». Ее габариты 6×2,4 м позволяют обустроить помещение с зонами для сна, приема пищи и хранения инвентаря. Свободное пространство позволяет внедрять любую планировку: отгородить прихожую, санузел, кухню. Рассмотрим, что понадобится для сборки стандартной бытовки на металлокаркасе своими руками.

Для металлического каркаса мобильного здания типа «ВОСТОК» используется следующие материалы:

· швеллер холоднокатаный (ХК) размерами: высота 100, ширина 50мм, толщина металла 3мм;

Для деревянного каркаса мобильного здания типа «ВОСТОК» используется следующие пиломатериалы:

доска размером: ширина 100мм, толщина 40мм;

Для внешней отделки мобильного здания типа «ВОСТОК» используются следующие материалы:

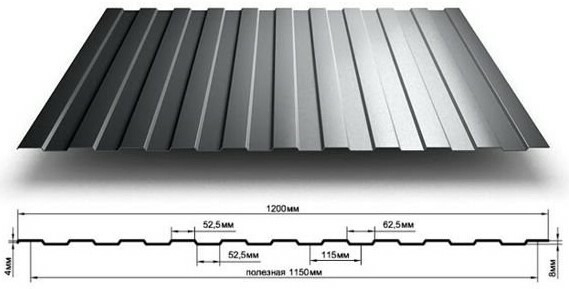

· профилированный оцинкованный лист марки С8 (толщина 0,35мм), с полимерным покрытием. Устойчив к ветровым нагрузкам, коррозии, перепадам температур.

* цвет покрытия выбирается по таблице RAL

* длина листа зависит от назначения и габаритов мобильного здания

· профилированный оцинкованный лист марки С13 (толщина 0,45мм).

* длина листа на здание шириной 2400мм составляет 2550мм

Для внутренней отделки мобильного здания типа «ВОСТОК» используется следующие материалы:

· ламинированная древесно-стружечная плита (ЛДСП), размером: длина 2500мм, ширина 1830мм, толщина 16мм. Безопасные, устойчивые к влаге панели.

Возможные варианты внутренней отделки:

1. Панель ПВХ. Доступный по цене и простой в монтаже материал. ПВХ-панели неустойчивы к ударам, температурам. Быстро выгорают на солнце и теряют привлекательность внешнего вида.
2. Вагонка. Не только скроет субкаркас, но и повысит теплоизоляцию сооружения. Недостаток вагонки — сложность монтажа. Кроме того, ее придется покрасить или вскрыть лаком.
3. ГКЛ. Гипсокартон позволяет быстро обшить стены и потолки бытовки. ГКЛ требует оштукатуривания, чистовой отделки.
4. Блок-хаус. По эстетике и эксплуатационным характеристикам сопоставим с вагонкой, но проще крепится на поверхности.
5. ДВП. Эконом-вариант внутренней отделки бытовки на металлическом каркасе. ДВП идеальны для складских помещений, в которых не планируется размещение строителей.
6. Профлист. Применяется для обшивки нежилых времянок, предназначенных преимущественно для хранения стройматериалов или техники.
7. Часто бытовки изнутри обшивают дешевыми ДВП или ПВХ. После завершения строительства отделку меняют на более дорогую и практичную, переделывая сооружение под мастерскую или баню.

При сборке бытовки на металлическом каркасе своими руками понадобится сварочный аппарат на 250 ампер, углошлифовальная машинка на диски диаметром 125 мм, дрель или мощный шуруповерт. Соответствующие расходные материалы: электроды 3, диски по металлу и дереву, сверла.

Дополнительный инвентарь: строительный степлер, молоток, кисточки, рулетка, уголок, ножовка.

Заливать жесткое армированное основание под место размещения бытовки нецелесообразно. Как показывает опыт, наиболее практичными, надежными и простыми в обустройстве являются следующие варианты:

Фундаментные блоки сплошные (ФБС). Рекомендуются монолитные бетонные кубы марки 4-2-2. Они весят около 38 кг каждый. Если блок собирается из шлакоблоков, полости необходимо залить бетонным строительным раствором. В противном случае основание может растрескаться под весом конструкции. Преимущества ФБС — прочность, устойчивость. Недостатки — из-за значительного веса неудобны в транспортировке и монтаже.

Автошины. Оптимальны для установки временной металлической бытовки на заболоченных участках, пучинистых грунтах. Подойдут автопокрышки б/у радиусом не менее 13′. Участок под застройку очищают, засыпают битым кирпичом. Он служит дренажом. Сверху вдоль всей площади пола бытовки размещают автошины. Покрышки плотно набивают песком.

Сваи. Стоит забить под металлическую бытовку, которая после завершения стройки будет использоваться в качестве мастерской или гостевого домика. Сваи ставятся за день без применения спецтехники, а служат десятилетиями. Заглублять их можно в любое время года.

Вне зависимости от выбранного вида фундамента, площадку под бытовку зачищают от плодородного слоя почвы. Для повышения устойчивости блоков или покрышек грунт застилают геотекстилем. Сверху засыпают мелким щебнем. Сваи укрепляют бетонным раствором.

Каркас бытовки состоит из горизонтальных и вертикальных силовых элементов. В качестве первых выступает прокатный швеллер. Стойки из стального уголка предназначены для распределения вертикальных нагрузок.

Производство работ по сборке металлического каркаса представляет собой сварку металлических изделий нижнего и верхнего поясов, соединенных вертикальными металлическими стойками и косынками.

К материалам нижнего пояса (периметр и внутренние перемычки) относится гнутый швеллер холоднокатаный (ХК) размером: длина 6000мм (в длину каркаса) и 2400мм (в ширину каркаса);

* Расстояние между центральными перемычками поясов составляет от 1900 мм до 2000 мм.

К материалам верхнего пояса (периметр и внутренние перемычки) и стоек, соединяющих нижний и верхний пояс, относится квадратная профильная труба 50*50*2, размером: длина 6000мм (в длину каркаса) и 2400мм (в ширину каркаса);

* Расстояние между перемычками верхнего пояса составляет от 1900 мм до 2000 мм, между вертикальными стойками, расстояние составляет от 1900мм до 2000мм, по ширине модуля – 6000мм.

Для дополнительной устойчивости конструкции по периметру каркаса вдоль и поперек устанавливаются раскосы в виде «косынок», треугольников, вырезанных из стального листа горячекатаного (ГК) размером: длина 150мм, ширина 150мм, толщина листа 4мм;

* Соединение металлического каркаса производится электро-дуговой, либо полуавтоматической сваркой.

Готовую конструкцию металлического каркаса необходимо зачистить от «шлака», пыли, затем обезжирить, огрунтовать и окрасить. Для этого необходимо использовать грунт ГФ-021 и эмаль ПФ-115. Данный процесс избавляет от возникновения ржавчины и продляет срок эксплуатации изделия в целом.

1. Гнутый швеллер холоднокатаный 100х50 (периметр нижнего пояса)
2. Гнутый швеллер холоднокатаный 100х50 (перемычка)
3. Профильная труба квадратная 50х50 (периметр верхнего пояса)
4. Профильная труба квадратная 50х50 (перемычка)
5. Профильная труба квадратная 50х50 (стойка)
6. Раскос «Косынка» 150х150
7. Строповочная петля

Производство работ по монтажу пола, потолка, внешних стен и внутренних перегородок представляет собой сборку деревянного субкаркаса, соединенных крепежными уголками к металлическому каркасу.

К материалам деревянного субкаркаса нижнего пояса относятся: лаги из доски 100*40, длиной 2390мм (на 10мм менее ширины модуля). Лаги подготавливаются с запилом в гнутый швеллер нижнего пояса. Расстояние между лагами составляет 590мм. К швеллеру лаги крепятся саморезами, через предварительно просверленные отверстия d4мм в полке швеллера;

Поверх установленных лаг пола крепится обрешетка из доски 100*25 (поперек лаг). Шаг доски обрешетки на полу составляет 200мм;

К материалам верхнего пояса относятся: лаги из доски 100*40, длиной 2300мм (в ширину модуля). Лаги устанавливаются между квадратной профильной трубой. Расстояние между центрами досок составляет 590мм (аналогично нижнему поясу);

* Расстояние 590мм между лагами нижнего и верхнего поясов выбрано для оптимальной жесткости конструкции пола, а также для утепления конструкции с минимальным остатком минераловатного утеплителя.

По установленным лагам потолка крепится обрешетка из доски 100*25, в длину модуля, расстояние между центрами досок составляет 550мм.

К материалам деревянного субкаркаса стен относятся вертикальные стойки из доски 100*40мм, длиной 2250мм. Стойки крепятся к нижнему и верхнему поясу крепежными уголками 40*40*40. Расстояние между центрами досок составляет 1030мм.

К вертикальным стойкам, с внутренней стороны, крепится обрешетка из доски 100*25, длина 5800мм (в длину модуля), длина 2200мм (в ширину модуля). Расстояние между центрами досок составляет 525мм.

* Соединение деревянных элементов производится при помощи саморезов по дереву и монтажных уголков.

1. Доска 100*40 (лаги нижнего пояса)
2. Доска 100*40 (стойка)
3. Доска 100*40 (лаги верхнего пояса)
4. Монтажный уголок

1. Доска 100*25, шаг 200мм (обрешетка нижнего пояса)
2. Доска 100*25, шаг 525мм (обрешетка верхнего пояса)
3. Доска 100*25, шаг 490мм (обрешетка стен)

После установки деревянную обрешетку стоит обработать антисептиком и противогрибковыми средствами. Это защитит дерево от гниения в случае нарушения технологии термо- и пароизоляции, что часто происходит при изготовлении бытовки на металлическом каркасе своими руками.

На этом же этапе следует продумать маршрут прокладки и выходов коммуникаций, таких как электропроводка или водоснабжение бытовки.

Производство работ по сборке наборной сэндвич панели представляет собой укладку слоев утепления, пароизоляционной пленки, наружной отделки стен, пола и потолка модуля. Для каждой поверхности рекомендован специализированный материал. В частности:

Для пола и потолка. Подойдет рулонный минераловатный утеплитель марки «URSA» (либо его аналоги). Общая толщина слоя должна быть не менее 100мм. Утеплитель равномерно распределяют между деревянными лагами верхнего и нижнего поясов. Наполнитель плотно укладывается в промежуток между лагами 550мм.

Для стен. Рекомендована минераловатная плита на основе базальтового волокна «Teplit» (либо её аналоги). Толщина прослойки не должна быть меньше 100мм. Плиту равномерно распределяют между вертикальными деревянными стойками (плотно укладывается в промежуток между стойками 990мм);

* Плиты утеплителя укладываются в ячейки между досками 100*40, «в шахматном порядке», с перекрытием стыка. Это позволит не допустить образования «мостиков холода» и дальнейшего промерзания конструкции.

Пароизоляции бытовки на металлическом каркасе обеспечивается пленкой «Изоспан В» или её равноценными аналогами. Материал крепится скобами строительного степлера к вертикальным стойкам деревянного субкаркаса по внутреннему периметру сооружения.

Для отделки разных поверхностей бытовки понадобятся отдельные материалы:

Подшивка дна. Процедура улучшает теплоизоляционные свойства пола. С этой целью применяют профлист марки С8 СТ. Материал устанавливают на этапе сборки нижнего пояса металлокаркаса. Лист крепится саморезами по дереву к деревянным лагам нижнего пояса и саморезами по металлу к гнутому швеллеру нижнего пояса.

Наружная отделка стен конструкции. Выполняется профлистом марки С8 СТ (цвет согласно таблице RAL), длиной 6000мм по длинной стороне и 2390мм по торцам модуля;

На углах модуля устанавливаются декоративные фасонные элементы (уголок размером 50*50), изготовленные из гладкого окрашенного листа (цвет согласно таблице RAL), крепить при помощи заклепок;

* Стеновой профлист монтируют с отступом от нижней части гнутого швеллера 50 мм. Фиксируют его кровельными саморезами 4,8*29 к деревянным стойкам, к металлокаркасу бытовки крепят кровельными саморезами 4,8*19

* Крепление профлиста к металлокаркасу является обязательным! Каждый лист крепят через 1 волну.

Какие бытовки недорого обойдутся и как сделать бытовку своими силами?

Иногда возникает потребность в дешевом временном жилье. Бытовки недорого стоят по сравнению с капительным строением, поэтому их использование стало распространенным и на строительной площадке, и на приусадебном участке, а рациональное распределение площади внутри мобильного дома сделало времянку удобным и комфортным жильем.

Чем нас привлекают бытовки?

Вагончики-бытовки изготовляют из дерева (более дешевые) и металла (более дорогие), но каждый вид конструкции можно сделать самостоятельно, хотя для производства контейнера вам потребуются специальные знания и инструменты, подготовленное помещение. Сварной каркас металлической бытовки позволяет выдерживать нагрузку второго этажа мобильного здания. Если вам нужен качественный вагончик на строительный объект, то стоит приобрести надежную конструкцию.

Преимущества бытовок не осознаются в полной мере до момента приобретения временного жилья. Но если у вас уже появилась бытовка, то ваши рабочие будут благодарны вам за комфортные условия проживания.

Достоинства бытовок:

1. Быстрый процесс изготовления на производстве или монтажа на месте, к которому нельзя подъехать манипуляционному крану.
2. Возведение постоянного фундамента не нужно. Достаточно выровнять площадку под конструкцию и положить фундаментные блоки.
3. Бытовки недорого обойдутся вам, поскольку их стоимость начинается от 25 тыс. рублей. Современные материалы позволяют возводить дешевые, но теплые бытовки. После отсутствия необходимости в использовании более дорогостоящие сооружение сдают в аренду или продают. Но, скорее всего, бытовка вам еще не раз пригодится.
4. Мобильность времянки – главное достоинство бытовки, ведь дом на колесах можно перевозить с объекта на объект, каких-то разрешений на транспортировку не нужно. А если внизу бытовки есть шасси с колесами, то это значительно облегчит разгрузку или погрузку конструкции. Прицепной вагончик более удобный вариант бытовки.
5. Готовность к эксплуатации сразу после разгрузки.
6. Переоборудование бытовки – легкая задача, благодаря чему меняется целевое назначение изделия.
7. При покупке сборно-разборных бытовок, вы экономите место на хранение.

Область использования временного жилья не заканчивается на стройке или дачи, ведь бытовка пригодиться в условиях удаленной работы в полевых условиях, как склад, пункт охраны, мобильный офис или как еще одно жилье возле вашего дома, т.н. гостевой домик.

Иногда времянки нужны всего на сезон строительства и в этом случае стоит купить деревянные бытовки недорого. Фасад из вагонки не нуждается в особом утеплении, если конструкция понадобиться на лето. Но, чаще, бытовку лучше обшить минеральной ватой, что не только сделает помещение теплым, но и защитит деревянную облицовку от гниения.

Как сделать деревянную бытовку своими силами?

Если вы не хотите переплачивать за производственные услуги сборки бытовки или просто должны быть уверенны в качественном монтаже времянки, то ее стоит сделать своими силами. Процесс изготовления занимает 10 часов при условии работы электрическими инструментами вдвоем с напарником. Кроме материалов, которые представлены в таблице, еще вам понадобятся саморезы, скобы со степлером и панели ДВП для внутренне обшивки.

Таблица 1. Материалы, которые понадобятся для постройки бытовки

Материал	Характеристика	Количество
Брус	10*10 см длина 6 м	10 ед.
Доска	5*10 см	12 ед.
Доска	2,5*15 см	1,5 м3
Полиэстер	Толщина 150 мкрн	6*8 м
Полиэстер	Толщина 100 мкрн	3*10 м
Пароизоляция	В рулонах	2 ед.
Минеральная вата	Толщиной от 50 до 100 мм	8 м3

В конечном результате должна получиться деревянная бытовка на брусковом каркасе древесины хвойных пород, обшитая пиломатериалом естественной влажности. Для внутренней отделки применяют также вагонку, но при монтаже бытовки недорого остановитесь на оргалите или ДВП. Влажность дерева не должна превышать 12%, что минимизирует риск появления трещин вследствие усушки конструкции.

Размеры стандартной бытовки – не более 2,5*6м и высота 2,5м. Типовые габариты способствуют быстрой транспортировке сооружения на кузове грузового автомобиля. Дерево следует заранее обработать антисептическим составом, а пол, стены и даже кровлю утеплить минеральной ватой, которая крепиться к каркасу по краям скобами.

Окна и двери используют деревянные, но для большей теплоизоляции – металлопластиковые. Если вы хотите сделать кровлю из ондулина или металочерепицы, это повысит стоимость бытовки на 8 тыс. рублей, монтаж электропроводки – плюс еще 7-8 тыс. рублей, обшить фасад сайдингом, имитацией бруса или блок хаусом – плюс от 10 до 15 тыс. рублей к проекту.

Обустройство фундамента под бытовку желаемо, поскольку при его наличии бытовка не будет разрушаться с нижней части. Вы можете выбрать или свайный, или блочный вариант монтажа фундамента, что зависит от срока службы временной постройки.

Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности

Как сделать бытовку своими руками

Строительство частного дома обычно начинается со «строительного вагончика». На рынке можно встретить много предложений по покупке новых или бывших в употреблении деревянных бытовок. Появилось в обиходе даже такое понятие как «блок контейнер». Он сделан из металла, имеет большое количество вариантов комплектования и может использоваться уже как элемент модульного домостроения.

Но именно вагончик на деревянном каркасе — самое экономное и оптимальное решение для рачительного хозяина. После завершения строительства ее можно использовать как гостевой домик, сарай для инвентаря, оборудования, переоборудовать в баню или перевезти на дачный участок и построить дом из вагончиков.

Проект бытовки

От дальнейшего использования бытовки зависят ее размеры, устройство и материалы отделки.

В качестве небольшого сарая внутренние перегородки не нужны. Также нет необходимости в утеплении стен, пола, крыши.

Если планируется использование бытовки в качестве сезонного проживания (например, летний садовый домик), то можно предусмотреть наличие внутренней планировки. Утепление лучше провести на этапе строительства — при использовании обогревателей вагончик будет лучше сохранять тепло весной и осенью, а летом не будет сильно нагреваться на солнце.

Для строительного вагончика внутренняя облицовка может ограничиться недорогими и простыми материалами. Переоборудование в садовый или дачный домик потребует лишь доработку в части декоративной отделки.

Лучше всего если внутреннее пространство будет разделено хотя бы на два помещения. Например, домик на первой фотографии можно представить в таком виде.

Бытовка своими руками

Небольшой тамбур-прихожая и большая комната с одним небольшим окном — типичный строительный вагончик своими руками.

А это уже улучшенный вариант с тремя окнами, который условно можно назвать — домик с гостиной и спальней.

На этой схеме бытовка состоит из трех помещений — тамбур и две равноценные комнаты.

И конечно, перед началом строительства нужен простейший чертеж с указанием основных размеров.

Без него невозможно даже рассчитать количество материалов.

Фундамент

Как построить бытовку — пошаговая инструкция строительства бытовки начинается с фундамента.

Особенность небольшой деревянной конструкции в ее незначительном весе. Но даже это не означает, что ее можно разместить непосредственно на земле. Для защиты от воздействия почвенной влаги (в том числе от осадков в виде дождя и снега) необходимо возвышающееся основание.

Самый простой вид — это столбчатый фундамент. Его прочности достаточно, чтобы выдержать вес бытовки. Для временного размещения (выставления горизонтального уровня) часто используют кирпичи или шлакоблоки, уложенные просто на землю.

Но в любом случае использовать лучше полнотелые блоки. Такой вариант как на этом фото даже для временного основания не самый лучший выбор, тем более что изначально блок уложен боком и давление приходится не на стенки, а на пустоты.

Строительство бытовки начинаем с основ фундамента.

Шлакоблок хоть и относится к бетону, но пустотелые блоки используют для строительства стен.

Даже столбчатый фундамент необходимо делать по правилам. Под каждое основание роют небольшое углубление, трамбуют дно, засыпают подушку из песка (не менее 20 см), которую поливают водой уплотняя, а уже сверху укладывают блоки. Песок предотвращает капиллярный подъем влаги выполняя роль дренажа.

Есть альтернативные варианты столбчатого фундамента.

На очищенную от верхнего слоя землю стелют геомембрану, сверху насыпают слой песка, а затем выкладывают из блоков основание.

Фундамент для бытовки

Вместо песка можно использовать щебень мелкой или средней фракции.

Как построить строительный вагончик

Даже тротуарная плитка крупного формата может послужить основанием для столбчатого фундамента из блоков.

Для постоянной дислокации возможно применение в качестве столбов асбестоцементных труб, врытых на глубину промерзания грунта и заполненных бетоном. Это если строится не строительный, а дачный вагончик бытовка.

Расстояние между столбами обычно выбирают исходя размеров 1.5-2.5 метра. Поэтому, кроме угловых опор, будут еще 1-2 дополнительные по периметру плюс внутренние (под перегородки и для бруса, обеспечивающего жесткость чернового пола).

Кроме столбчатого, применимо обустройство плитного фундамента. Конечно, железобетонный монолит для такого строения избыточен, а вот тротуарная плитка крупного формата на отсыпном основании из песка вполне подойдет.

Несущий каркас

Для этого нужна только сухая древесина. Но и этого недостаточно — все деревянные элементы каркаса и обшивки надо обработать антисептиками. Причем обработка подходит только для «подземных» элементов, а у бытовки их нет, а олифа лишь временная защита от влаги и плесени, поэтому необходимо использование антисептиков и антипиренов. Используя жидкое стекло можно решить сразу несколько проблем, с антисептиком, и с влагостойкостью.

В качестве нижней обвязки лучше всего подойдет брус 150×100 мм. Этот размер даже применяют для ростверка столбчатого или свайного фундамента деревянных и каркасных небольших жилых домов. Самое простое угловое соединение — в пол дерева.

Затем следует второй венец из бруса 100×100 мм. Причем монтаж проходит с внутренней «ступенькой» между венцами. Это оптимальное устройство для утепленного пола. На полку 50 мм монтируют лаги для чистового пола с сечением 100×50 мм.

Бытовка для дачи своими руками

Угловые и несущие стойки (для перегородки и двери) выполняют из бруса 100×100 мм, промежуточные стойки (в том числе для крепления окна) делают из бруса 100×50 мм. Их крепят к обвязке при помощи металлических уголков,

Крепёж к обвязке при помощи металлических уголков

предварительно выставив по уровню и зафиксировав временными укосинами.

Как вариант можно использовать нагели, которые дополнительно будут фиксировать угловое соединение обвязки.

Каркасная деревянная бытовка может возводиться не поэлементно, а секциями, смонтированными на земле. Это относится и к стенам,

и к верхней обвязке в сборе со стропильной системой.

Но такая технология потребует привлечения помощников, поэтому при строительстве бытовки своими руками чаще применяют более «легкие» (по весу) приемы.

Верхняя обвязка проходит по тем же правилам, что и нижняя. Несущий брус по периметру имеет такое же сечение, как угловые стойки каркаса. Соединение элементов проводят в пол дерева, предварительно выбрав пазы в местах пересечения. Вначале монтируют длинную сторону, зафиксировав ее к стойкам временным креплением.

Затем устанавливают поперечный брус. После проверки уровней и углов, верхнюю обвязку окончательно крепят к стойкам металлическим уголком.

Для односкатной крыши, а это самый простой вариант, верхнюю обвязку могут выполнить в двух уровнях, когда передние (или задние) стойки делают под требуемый угол уклона.

Но есть и более сложный вариант с использованием пристенных стоек.

Дополнительные стойки

Промежуточные стойки (100×50 мм) также фиксируют к нижней и верхней обвязке при помощи уголков.

Расстояние между стойками выбирают исходя из ширины утеплителя и размеров листового обшивочного материала. Если для внутренней отделки применять вагонку, а для внешней —блок хаус или сайдинг, то определяющее значение имеет только ширина утеплителя. Обычная рекомендация — 600 мм между осями стоек. Этот размер привязан к гипсокартону.

Но при обшивке ОСБ (OSB)(самым распространенным для каркасной технологии материалом), каждый его лист потребует подрезки на 50 мм. Поэтому если внутренняя обшивка будет сделана вагонкой, то лучше выбрать осевое расстояние между стойками в 625 мм. Размер просвета между стойками будет равен 575 мм, что допустимо для укладки минеральной ваты с шириной 600 мм и деформационной полосой в 50 мм.

Для стоек, между которыми монтируют окна и двери, свои критерии. Можно, конечно, самому сделать из бруса каркас филенчатой двери и оконные рамы, но чаще покупают готовые изделия. Поэтому для них потребуется установка дополнительных стоек и распорок.

Если двери стандартные по ширине и высоте, то окна могут быть большими

или наоборот чуть больше форточки.

Крыша

Возводим крышу бытовки — существует много способов крепления стропила к мауэрлату (в данном случае к брусу верхней обвязки). Самый простой использует металлические скобы. Для более надежной фиксации можно либо вырезать в стропиле паз, либо воспользоваться опорным брусом.

К стропилам крепится рулонная гидроизоляция, а сверху — обрешетка. Шаг обрешетки зависит от типа кровельного материала и угла ската.

Самый недорогой — это ондулин (современный аналог шифера). Для угла меньше 10° делают сплошную обрешетку , до 15° — шаг 450 мм, более 15° — 600 мм.

Вначале между лаг крепят доски (или ОСП-3) чернового пола. В качестве опоры используют выступающий край бруса нижней обвязки (150×100 мм).

Бытовка своими руками устройство пола.

Затем поверхность чернового пола застилают гидроизоляционной пленкой. Для этого часто используют плотный полиэтилен, но более надежным считаются рулонные материалы с битумной или полимерно-битумной пропиткой Гидроизол. Пленку стелют внахлест между полосами не менее 20 см, с проклейкой швов строительным скотчем. Края полос должны заходить на стены (те же 20 см).

Между лаг размещают утеплитель. Лучше выбрать минеральную вату, например УРСА(URSA). В отличие от пенопласта, она не горючая и в ней не заводятся грызуны. Единственный ее недостаток — гигроскопичность и свойство потери утепляющих свойств при насыщении влагой (тем же конденсатом). Поэтому нужен зазор между чистовым напольным покрытием и паропроницаемой мембраной или использовать Изоспан, не пропускающей воду — это защитит минеральную вату от прямого контакта с водой и позволит выветриваться из нее парам воды.

В качестве чистового пола лучше всего шпунтованная доска. Принцип соединения покрытия «шип-паз» позволяет еще больше защитить утеплитель от попадания в него воды.

Но можно постелить ту же ОСБ(OSB), а сверху линолеум.

Потолок

Чтобы вагончик был теплым необходимо утеплить потолок. Конечно, холодный воздух сверху вниз не опустится, но теплый будет «улетучиваться». К тому же, попадая на холодное перекрытие, он вызовет конденсат. Вот поэтому даже для односкатной крыши надо обустроить небольшое «чердачное» расстояние и утеплить его минеральной ватой. Принцип тот же, что и для пола: перекрытие (доска или ОСБ), влагонепроницаемая пленка Изоспан, утеплитель (минеральная вата).

Декоративную обшивку изнутри выполняют аналогично стенам.

Стены

Классический сэндвич каркасного строения имеет несколько слоев: внутренняя обшивка, паронепроницаемая пленка Изоспан, утеплитель между стойками каркаса (минеральная вата), паропроницаемая мембрана, дистанционная планка (для вентиляционного зазора), ОСБ и декоративная облицовка.

На практике, внешнюю обшивку для бытовки могут «упростить» до одного наружного слоя — либо ОСБ (OSB), либо декоративная отделка. Учитывая низкие «эстетические» свойства ОСБ, чаще выбирают второй вариант, хотя плиты можно окрасить в любой цвет как обычную деревянную поверхность.

Чаще всего для наружной отделки выбирают блок хаус.

Он прочнее и «теплее», чем вагонка и больше подходит для наружной отделки. Можно использовать имитацию бруса.

Как альтернативу деревянной обшивке некоторые предпочитают виниловый сайдинг. За ним не нужен уход и лакокрасочная обработка.

Внутренняя отделка также может иметь эконом вариант из ОСБ (OSB)или ДВП,

которую можно покрасить или оклеить виниловыми обоями.

Но более распространена обшивка деревянной вагонкой.

Вагон бытовка своими руками отделана вагонкой и готова к заселению.

Внутреннюю перегородку надо предусмотреть еще разрабатывая проект бытовки, но не поздно обустроить её позже. Главное, чтобы она крепилась к одной из лаг пола снизу и брусу потолочной балки сверху.

Снаружи и изнутри крепят наличники окон и дверей. Отделывают угловые стыки снаружи планками или деревянными профилями, а изнутри плинтусами и галтелями.

Завершают отделку шлифовкой деревянных покрытий, грунтовкой и лакокрасочной обработкой.
