Как сделать дымоход в гараже

Правильная установка печи в гараже

Для исправной работы печи, на весь период эксплуатационного срока необходимо знать, как правильно установить печь в гараже. Для надежной защиты от возможного пожара, нужно с особой тщательностью определиться с местом размещения, способом вывода печной трубы и изучить некоторые правила монтажа.

Правила пожарной безопасности

Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.

Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:

1. Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
2. Сама печка должна быть изготовлена из надежных и проверенных материалов.
3. Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
4. В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
5. Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.

На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.

Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.

Где лучше установить печь в гараже?

Для безопасности дымоходную трубу, проходящую вдоль стен следует расположить минимум в 0,5 метра от стены.

Если стена в гараже построена из древесины, то расстояние следует увеличить до метра, и защитить дерево любым огнестойким материалом.

В случае монтажа возле ворот, установленная печь должна находиться не ближе 1 метра от ворот, это нужно для обеспечения безопасности, если обшивка выполнена из дерева.

Как правильно установить печь в гараже?

После выбора места установки, до начала монтажа, нужно обезопасить основание от случайного выпадения углей, путем подкладки под печь стального листа, или возведения кирпичного основания. Если выполнена стяжка пола из бетона, то печь можно устанавливать сразу на него.

Для увеличения времени теплоотдачи и одновременно безопасности, вокруг печи возводятся стены из красного кирпича. Так увеличивается время работы печи, она остывает гораздо медленнее, позволяя получать тепло после полного сгорания топлива. Такой метод применяют в основном для печей квадратной формы, в печах круглого сечения применяются радиаторные пластины, по всему корпусу.

Рассмотрим более подробно как правильно установить печь в гараже:

1. Когда определились с местом установки, нужно подготовить фундамент для её монтажа, вес стальных печей невелик, но основание должно быть достаточно крепким. Под местом установки выбирается грунт на глубину 40-50 сантиметров, размеры рассчитываются исходя из самой печи (на 15-20 сантиметров шире).
2. Далее выкопанная яма засыпается подушкой из песка и щебня, и хорошо утрамбовывается.
3. После чего сооружается деревянная опалубка, и надежно закрепляется.
4. Дальше подготавливается цементно-песчаный раствор с щебнем, и бетонируется.
5. Когда основание застынет устанавливаем саму печь, согласно предусмотренному расчёту.
6. При надобности делаем защитный экран вокруг печи.
7. В зависимости от условий, делаем проходное отверстие для дымоходной трубы в стене или в крыше.
8. Последним этапом установки печи будет монтаж дымохода (об этом речь пойдет далее).

Вывод дымохода через стену

Существуют два варианта вывода дымохода: через крышу гаража или стену. Сейчас подробно рассмотрим оба варианта.

Вывод дымохода через стену имеет ряд преимуществ:

1. Не требует выполнения качественной гидроизоляции прохода трубы, в отличии от прохода через крышу.
2. Относительно простотой и удобный монтаж.

К минусам можно отнести:

1. Хуже тяга, в сравнении с прямым монтажом дымохода.
2. Наличии поворотов и изгибов, затрудняется чистка.
3. В большей степени нуждается в утеплении.

Схемы монтажа гаражной печки через стену (2 варианта):

Советы по установке:

• Монтаж дымохода начинается с печи. После предварительной сборки, отмечается место прохода дымохода в стене. Далее подготавливается само технологическое отверстие. После уже производится окончательный монтаж труб в гараже с выводом колена или тройника на улицу.
• Желательно использовать тройник с ревизионной съемной крышкой, для удобства чистки. Стоит заметить, что если стены гаража выполнены из дерева, в обязательном порядке устраивается противопожарный проход, из стального короба, где пространство вокруг трубы заполняется негорючим материалом.
• Монтаж трубы дымохода по стене выполняется с помощью специальных креплений строго по вертикали, на конец трубы устанавливается грибок, для зашиты от попадания влаги. Длина дымохода зависит от конкретных условий, главное условие – достаточно хорошая тяга.

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи. Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара.

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.

Дымоход в гараже через стену: этапы обустройства

Если у хозяев возникло желание монтажа в своем гараже полноценной системы отопления для провождения времени в комфортных условиях, то в принципе соорудить всё можно самостоятельно. Но потребуется вникать в процесс монтажа, учитывать даже малейшие нюансы. В обогреваемом гараже автовладельцу удобнее чинить машину, проводить ее осмотр на предмет поломок. При организации отопления потребуется дымоход. Его удобно формировать через стену. А после установки важно всегда помнить о правилах эксплуатации и мероприятиях по уходу.

Выбор материала для дымохода

Чтобы самостоятельно соорудить дымоход под буржуйку, нужно знать, какой материал лучше взять, какие инструменты и комплектующие. Материалы должны соответствовать следующим критериям:

• сделаны из нержавейки;
• износостойкие;
• нормально реагировать на высокие температуры.

Если особо не принципиально, какой материал взять, то можно делать кирпичный канал. Но затраты при этом увеличатся, а обслуживание будет более сложным. В связи с этим чаще предпочтение отдается гофрам из металла.

Для монтажа потребуются:

• проводчики из металла – диаметром 16 см;
• тройник – может потребоваться для организации отвода;
• колена для стыковки – они помогают изменить направление канала – нужно обязательно учесть, что размер не меньше 16 см;
• гриб – его закрепляют на оголовке, он нужен в качестве защиты и усиления тяги;
• герметик – он надежно герметизирует стыки для обеспечения соответствия системы нормам безопасности;
• материалы для теплоизоляции, их используют в зонах прохода через стены;
• битумная смола.

Принципы устройства дымохода

Буржуйка – отличный способ отопления гаража. Конструкция дымохода отличается. В большинстве моделей выделяется 2 основных элемента:

• вывод из помещения;
• сегмент теплообмена.

Если соорудить тепловую часть самостоятельно, то производительно печки заметно увеличивается.

Все буржуйки делятся на 2 типа:

• горизонтальные;

• вертикальные.

Дымоход при этом отличается в соответствии с расположением печки. В вертикально расположенной сложнее организовать отведение дыма. Потребуется формировать изогнутые каналы, чтобы правильно выводить отработанный от горения дым на улицу.

Горизонтальные модели дополняются специальными камерами. Если дым попадает в камеру, замедляется его скорость. Энергия при этом отдается помещению, сохраняется максимально. За счет этого увеличивается КПД печки.

Виды дымоходов

Выделяют три типа конструкции дымоходов для буржуек:

• Максимально эффективный для обогрева. Это труба, которая выходит из печи, поднимается к потолку, но не доходит до него, поворачивая к стене. Через стену канал выходит наружу. Труба внутри гаража играет роль активного нагревателя – батареи. Это улучшает теплообмен в гараже при сокращении расхода топлива.

• Конструкция схожа с первым вариантом. Отличие только в том, что дымоход будет выходить через крышу. Способ тоже эффективный, но понадобится организация дополнительных работ для создания герметичности. Для этого заделываются все щели жаростойким составом герметика.

• Вывод наружу через стену сразу, когда труба выходит из печи. Данный метод максимально пожаробезопасный, но не так эффективен в отличие от первого.

Реже всего реализуется способ выведения дымохода через крышу. А самый популярный – первый метод.

Инструменты и материалы для работы

Соорудить дымоход самостоятельно достаточно хлопотно. Сборка требует внимательного отношения, соблюдения правил, рекомендаций профессионалов.

Технологический процесс для дымохода через потолок и стену в общих чертах не отличается. Сначала в любой ситуации измеряется длина, потом начинают сборку.

Самостоятельно производство труб нежелательно, так как этот процесс требуется учета множества факторов. Без специальных знаний сделать это просто не получится. Проще всего собрать дымоход своими руками, но из готовых купленных деталей.

Монтаж дымохода через стену

Умельцы редко соглашаются нанимать мастеров для сооружения дымохода к буржуйке в гараже. Большинство хозяев полагают, что они сами в состоянии справиться с поставленной задачей. Но по итогу многие не учитывают герметичность конструкции, допуская ошибки именно в этом отношении. Также нельзя пренебрегать правилами пожарной безопасности, формировать хорошую тягу, чтобы не отравиться или тем более не задохнуться под действием угарного газа. Почти никто не уделяет достаточно внимания правилам организации эффективного и безопасного дымохода. Это не сложно, достаточно соблюдать такие важные правила:

• Следование установкам пожарной безопасности. Все области стыковки дымохода и других поверхностей обрабатываются огнеупорными составами, на них формируется противопожарная изоляция.
• Соорудить трубу нужно из 2 или 3 частей, она не должна быть цельнометаллической. Это важно в случае прогорания, так как заменить потребуется всего одну часть, которая испортилась в процессе эксплуатации.

• При осуществлении вывода сквозь стену заранее проводятся замеры, заказывают элементы для организации поворотов канала. Их не получится сделать своими руками правильно.

• Крепить дымоход только хомутами, не использовать сварку, потому что внутри труб постоянно изменяется температурный режим, металл расширяется и сужается, поэтому места сварки могут полопаться, особенно в период сильных морозов.

Когда все детали конструкции собраны, прочно прикреплены друг к другу, приступают к следующему этапу – это монтаж колпака. Обязательно проверяется работоспособность и правильность работы системы. Из буржуйки при сжигании не должно вылетать искр.

В качестве гасителя искр допустимо применять сетку с маленькими ячейками – не больше 5 мм. Это актуальное решение, когда крыша или другие расположенные поблизости предметы сделаны из легковоспламеняющегося материала. Когда опасность пожара отсутствует, обходятся простым колпаком. Его надевают на конце дымохода, фиксируют хомутом, надежно закрепляют заклепками.

Отличия вывод через стену

Чтобы вывести дымоход через стену не потребуется ППУ или мастер-флеш. Достаточно только трубы, отвода и дефлектора. Через стену организовать выведение легче, так как легче качественно заделывать щели в вертикальной поверхности.

Но не всегда есть возможность отвода через стену. Зачастую гараж устанавливаются рядами без промежутков или имеющегося расстояния не хватает для установки полноценной системы. Сзади постройки также может располагаться другой гараж. В сложившейся ситуации исход один – организация отвода через крышу.

Щели в стене для отвода, который остаются между трубой и стеной, с обеих сторон обрабатываются герметиком с жаропрочными характеристиками.

Этапы установки дымохода

После изучения нюансов и основ следует обратиться к подробной инструкции монтажа. Она поможет соорудить всё собственными руками, обеспечив высокое качество работы.

Последовательность, как правильно сделать, такая:

1. Закрепление самой первой части дымохода – к дымоходному отверстию в буржуйке.
2. Наращивание колена до стены – через нее будет осуществляться выведение.
3. Теперь формируется отверстие диаметром не меньше 16 см. Важно соблюдать установки пожарной безопасности.
4. В отверстие монтируется проходной стакан – только так можно пропускать дымоходную трубу.
5. Состыковка трубы с наружным коленом.
6. На наружную часть наносится слой битумной смолы. Она теплоизолируется специальным материалом, типа минеральной ваты.
7. Грибок монтируется над верхним сегментом с наружной части здания. Он помогает предупредить попадание мусора, пыли, других посторонних предметов, осадков в дымоход.

После окончательного завершения работ можно приступать к использованию буржуйки.

Подготовка стен

Обязательно стена готовится под прохождение через нее трубопровода. Сначала наносится разметка, потом проделывается отверстие под проходной патрубок.

Затем устанавливается патрубок. Он закрепляется в отверстии по размеру, обязательно дополняется изоляцией из фольгированной минеральной ваты. Потом труба соединяется с печкой. Требуется колено с тремя секциями, оно стыкуется с тройником через переходной элемент.

Если требуется поменять направление, применяется тройник, оснащенный очистным стаканом. Его легко снять для очистки, а фиксируется он при помощи кронштейна.

Труба, выводящая газ, крепится на стену при помощи специального фиксатора. Промежутки между элементами не больше 2 м.

Особенности ухода

Уход за конструкцией осуществляется регулярно. Реализуется проверка швов, особое внимание уделяется местам повышенного риска формирования трещин. Также могут появляться прогоревшие участки и т.п. Очищение организуется минимум один раз в квартал, уже точно не реже одного раза за 12 месяцев. Такой уход поможет поддерживать работоспособность дымохода.

Прочищение проводится посредством сжигания в буржуйке специальных брикетов. Этот газ едкий, вреден при вдыхании, но эффективно очищает трубы от сажи, гари.

Как определить высоту трубы

Главное правило подсчета высоты: вертикальная деталь дымохода минимум на 50 см больше конька крыши. Чем выше выходит труба – тем лучше тяга, но она так будет менее крепкой и устойчивой. Ее может погнуть порывом ветра.

Оптимальная высота 50-200 см.

Заключение

При соблюдении всех правил постройки и эксплуатации можно получить полноценную систему обогрева для гаража. Она получается эффективной и безопасной. Благодаря сооружению своими руками удается сэкономить средства на найме мастера.

Как лучше сделать дымоход?

Здравствуйте. Тюнинг гаража продолжается, и по этому вопрос про отопление. Буду ставить буржуйку, но не знаю, куда лучше вывести домоход, точнее знаю конечно, лучше через крышу, но не хочется её дырявить. Как грамотно его сделать через стену, что бы не было конденсата и не приходилось его постоянно чистить, стоит оно того? Или лучше заморочиться и продырявить потолок, как в этом случае не наделать ошибок, как грамотно сделать разделку, какие использовать трубы и т.д. Ещё не определился с местом установки печи, у ворот или у задней стенки гаража? Ещё есть печи с верхнем выходом тубы и с задним, какую брать то?Неделями жить там не собираюсь, максимум выходные с комфортом провести.
Всем спасибо!

Комментарии 75

Избегай углов 90 если горизонтальная часть больше 1 метра, береги крышу, увеличь диаметр и вывели выше крыши на 1,5 метра.
Иногда будешь разбирать нижнюю часть и чистить- геморрой =0.

Про 90* уже понял, стена 40см, крыша-золото), разборная априори!

Как бы геморно оно ни казалось, но лучше бейте в крышу.
Я 5 лет мучался в гараже с трубою через стену, забивалась постоянно, наконец разродился и пробил потолок, трубу, вместо 110 воткнул 159 и выше (около 2,7 м над гаражом) и тяга намного лучше стала и за год ни разу не забилась. Для профилактики строительные патроны взрываю в ней раз в пол года. А до этого приходилось адски долбить кувалдой по трубе и ковырять кочергой в прорезанном окошке.

Спасибо! А как именно она шла через стену, какая печка, чем топили?

Печка «Профессор Бутаковъ», модель — «Студент». Топлю чем попало, в основном ДСП, берёза, лиственница, ель, ну и мусор всякий.
Через стену шла горизонтально, т.е. 2 отвода по 90 гр.

Спасибо! Печь хорошая! 2 по 90 и горизонт это не гуд(

Ооочень не гуд…
Теперь так:

Многое зависит от того, чем собираешься топить и конструкции печки. У меня обычная буржуа с поддувалом, в форме параллелепипеда, дымоход диаметром 140мм идёт через весь гараж (вдоль стены 8м) под углом выходит через стену и на улице перпендикулярно вверх около 3м. Так как я кидаю в печь много ДСП от старой мебели, чищу трубу раз в два месяца. Если топить чисто дубом как мой сосед, чистит раз в несколько сезонов. Если прямо через крышу, без углов чистить придется ещё реже, но все равно от сажи никуда не денешься. Если интересно скину фото

Конечно интересно, фото в студию! Топить буду берёзой, дрова или брикеты! Печь скорее всего Термофор, на фото похожая.

У меня похожая конструкция печки, только регулировка тяги осуществляется через поддувало и заслонку в дымоходе. Скину фото после выходных во вторник

Буржуазия сварена из стали 6 мм, колосник 15мм, с прорезанными плазморезом щелями примерно по 10мм шириной

Труба обычная оцинкованная водосточная 140мм (что намутил — то и прилепил)) уже два сезона выдержала

На улице около 3м высотой, колено с крышкой позволяет чистить ершом на месте

На выходе печи тоже заслонка по принципу дроссельной, помогает при топке дубом или акацией.

В целом печкой доволен (с учётом дешевизны особенно), пользуюсь уже два сезона, мой гараж 6х8 в общем протапливает, конечно не Африка, но прошлой зимой при -15 акацией кочегарил почти +20 в одной половине гаража точно — краска на машине быстро высохла.

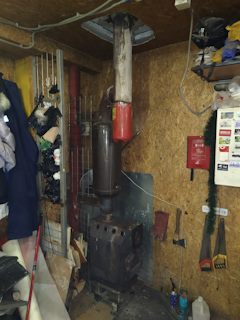

Рассмотрите мой вариант www.drive2.ru/c/520486815430345292 два года зимой топлю и в холодное время когда вожусь в гараже. Проблем никаких с дымоходом нет. Труба примерно 120 я ее на свалке купил.

Годно, хороший вариант! Тоже Термофор рассматриваю) А почему потолок не утеплил?

Уже утеплил. Просто нет пока отчета))

Давай выкладывай, очень интересно! А то в одном гараже утеплил ЭППС на пену, а как обшить ОСП не знаю. Думал рейки поверх утеплителя, но сверлить плиту и не попасть в полость, это очень трудно, торца плиты не видно, так бы расчитал расстояние.

Пока только вот могу что показать

Давай выкладывай, очень интересно! А то в одном гараже утеплил ЭППС на пену, а как обшить ОСП не знаю. Думал рейки поверх утеплителя, но сверлить плиту и не попасть в полость, это очень трудно, торца плиты не видно, так бы расчитал расстояние.

Красил потолочной краской валиком в несколько слоев пока не исчезли буквы

Это всё отлично, я так же делал в другом гараже, а вот как сделать в этом, не знаю, так как хочу ещё и осп обшить, так как нужно много чего прикрепить к потолку, бокс багажный, свет и тд!

У меня тоже плита пустотка. И тоже планирую потом сделать держалку потолочную для великов. Думаю анкера разной длинны нам бы в этом помогли(в зависимости от того куда будем попадать в плиту)

Это пол беды. Через всё, что впивается в бетон, образует мостик холода, вот его то я и боюсь(

тогда ищи в продаже мощные пластиковые дюбеля и крепи через них. В месте стыковки металла с бетоном делай прокладку из чего нибудь(кусок ОСБ)

Это будет жопа как не бюджетно и гиморно(((Хоты идея гуд! А ты слышал про полинор?

Про полинор слышал, но отказался от этой идеи. Он дорог и мне кажется что плитой утеплять лучше чем пеной. Потом как ты будешь после запенивания делать ровную поверхность на полиноре?

Если поверхность вся кривая, то полинор выход, я так мостик холода на балке и др конструкциях убирал! А если допустим стена кривая, или потолок, то делаешь обрешётку по уровню, пустоту пенишь и потом обшиваешь, и ещё очень удобно ворота им, убирается все мостики холода. Но по структуре и плотности утепления, мне ЭППС больше нравится, он плотнее, если его на пену, то тёплый воздух до стены(бетона) не достанет, то есть не будет точки росы и не будет влаги между утеплителем и бетоном!

Всё имхо. Вывод лучше через стену. Главное что бы верхний обрез трубы был как минимум на полметра выше кровли. Крыша самый критичный элемент который лучше не трогать. Печка с верхним отводом дыма имеет чуть большую тягу. Однако она, тяга в большей мере зависит от вертикального участка трубы.
Печку в гараже лучше располагать так, что бы конвекция воздуха прогревала весь гараж максимально эффективно. А не крутилось всё тепло в одном углу. Т.е. надо сначала проверить как в гараже у вас с этим дело обстоит.
Тут ниже на фото — образцовый результат вывода и собственно конструкции трубы через стену. С "отстойником" он же — отверстие, или как там его для чистки. Кстати если заморочиться с её, трубы то бишь, утеплением, то можно значительно увеличить тягу.

Спасибо. Просто есть печка типа нормаль, как на фото, по топке изменений нет, а вот выход вверх или вбок, я думаю меняется поворотом выходной угловой трубы. Но если я правильно понимаю, то если будет выход вбок, то сразу не стоит выводить трубу через стену, надо её вести вверх до потолка, потом только через стену и вверх, соответственно надо брать с верхнем выходом, и тепло от трубы будет доп обогревом и тяга на потеряется, правильно? По поводу места установки, вентиляция идёт снизу от ворот, вверх к задней стенке, по идее надо бы установить её там, но мне бы было удобней вывести трубу как раз через заднюю стенку!

А если печь с раздувом, тогда пофигу где её ставить?

Конечно пофиг. Если она за стенкой и от печи организована вентиляция помещения через через теплообменник. 🙂

Я имею ввиду печку с вентилятором)

Я тоже. Есть уже готовые научно рассчитанные и на практике проверенные решения. Зачем усложнять всё колхозом?
Что вам даст вентилятор кроме быстрого и ненужного в вашем случае прогорания топлива?

Какой колхоз) есть печка к которой подключается вентилятор, он прогоняет тёплый воздух через трубы идущие вдоль топки печи, на прогорание топлива ну никак не влияет!

Тогда да. Это годная тема. В особенности если в конструкции предусмотрен термоаккумулятор. Когда принципиальнее не быстрый прогрев а долгое сохранение и отдача тепла.

Лучше избегать поворотов под 90 градусов. Чем длиннее горизонтальный участок, тем длиннее должен быть вертикальный "конец выхлопа". Чем "прямее" выхлоп, тем дольше не засрётся. Диаметр трубы можно посчитать онлайн, зависит от объёма топки и типа печи (обычно 110-125мм). Говорят ставить надо у ворот, как в самом холодном месте. Хотя по мне — так разницы нет куда ставить. Рекомендую обдув буржуйки, любым бытовым вентом.

Вот правильно сказал!

Лучше избегать поворотов под 90 градусов. Чем длиннее горизонтальный участок, тем длиннее должен быть вертикальный "конец выхлопа". Чем "прямее" выхлоп, тем дольше не засрётся. Диаметр трубы можно посчитать онлайн, зависит от объёма топки и типа печи (обычно 110-125мм). Говорят ставить надо у ворот, как в самом холодном месте. Хотя по мне — так разницы нет куда ставить. Рекомендую обдув буржуйки, любым бытовым вентом.

Всё хорошо кроме одного! Категорически не рекомендую принудительный наддув в печку! На выходе, при чём именно на улице поставить вытяжной вентилятор — да. Внутри помещения, создающий повышенное давление в печи — нет!

Не Наддув, а обдув.

Что в лоб что по лбу. Правильно — делать вытяжку за пределами помещения. При чём даже есть методики где всё это при организации систем отопления и прочих, рассчитывается.
Всё остальное — колхоз на свой страх и риск.

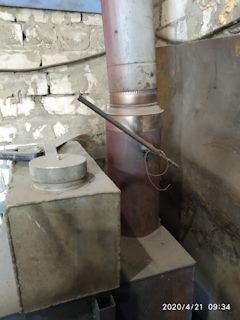

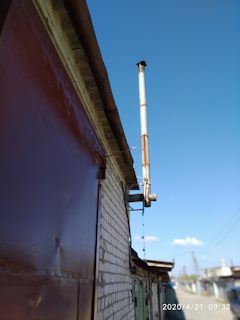

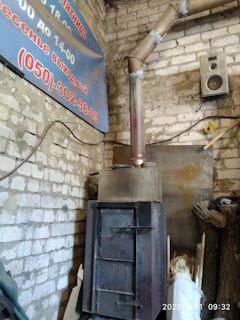

У меня точ такая печчка как на фото уже три года. Дымоход через стену. Два угла по 45 градусов. Ни разу не чистил и скорей всего не придётся. Над крышей. 60-70 см.

Спасибо
Выход дымохода у неё под вверх, или сбоку сразу из печи?

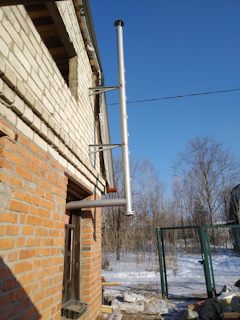

Я вот так сделал на дачу. Снизу фланец для прочистки дымохода+приварил штуцер для удаления конденсата с трубы. Когда заходит в дом(через окно) почти сразу соединение фланцевое-для удобства. Потом полметра и спуск под 90градусов т.е отвод и все по прямой через заслонку к армейской буржуйке. Труба 108*6метров

То есть мне надо сделать окно, туда вывести трубу, слепить второй этаж и по его стене вверх пустить дымоход?))))

Зачем окно, тебе в любом случае делать отверстие в стене

Да я шучу)) Но так высоко над крышей всё равно не получится, тяга будет не очень! Чем больше колен, тем выше должна быть труба, я так понимаю!

У меня на 400мм выше конька и тяга нормальная, хоть и везде пишут, что надо выше.я не стал заморачиваться нержавеющей трубой, тк 1)дорого, 2)мне такой вид обогревателя буржуйки на лет пять пока дом восстанавливается. А у тебя хз, фото нет и ни чего не понятно)

А нафига фото, гараж он и в Африке гараж)

У нас есть гаражи во владе 4*6, а есть 6*6. Так же ты же просишь совета где ее установить.если наполняемость гаража маленькая, то можно печь установить у входа, а выход за борт у задней стенки. А может у тебя там "склад"
как у моего отца 9*12*6 гараж, а помещается только грузовик)

Ок, скажу тебе по секрету)) 5х6
Тянуть по всему гаражу трубу не вариант, да и не правильно это!

Почему не правильно? Можно вообще крутануть вокруг гаража, но для это потребуется вентилятор промышленный. Не хочу себе медаль вешать, но я с печкой многое читал, собственно как и с утеплением дома.поэтому все можно, лишь бы захотеть)

Да я шучу)) Но так высоко над крышей всё равно не получится, тяга будет не очень! Чем больше колен, тем выше должна быть труба, я так понимаю!

Колено как максимум два и то под 45*.

А на улице не 90 разве?

Да, два под 90*. Но чем больше труба, тем типа можно больше отводов. Я ориентировался на диаметр выхода из буржуйки 120мм .(нет фото) сделал типа муфты и переход с 120на 108

Ты же выше написал, два по 45…))

Это как советуют.

Ну да, на профильных форумах так и советуют и горизонтальную тоже под углом!

Это чтоб конденсат образованный в трубе не заливал печку и тяга была сразу, а не пока труба нагреется

Колено как максимум два и то под 45*.

Да, так тяга лучше. Но и "отстойник" на вертикальном участке обязателен.

Но так не экономится пространство

Пространство? Некоторые, что бы получить большую отдачу от печи дымоход, под углом, через весь сарай тянут.
Ну, а хотите пространства — вкопайте печку в пол! Сделайте ещё одну яму. На лето закрывайте опалубкой, как яму в гараже. Кстате кроме экономии места этот вариант хорош ещё и тем, что если печка будет гаснуть, тяга пропадать, вся двуокись и прочая хрень в этом приямке и будет скапливаться, не отравляя вас!

Помимо тепла от самой печи и трубы, хотел сделать принудительную циркуляцию воздуха через колосники, а к колосникам прицепить вентилятор. КТП почти максимальный

Я бы не рекомендовал принудительный наддув в этом случае. Если только вся конструкция, линия, от нагнетателя до выхода из дымохода не будет защищена от косяков с герметичностью или потерей тяги от забитого дымохода, от сюрпризов с ветром.

В точку ты попал. Меня остановило то что я сужаю проход и на колосниках будет скапливаться сажа, а это лишний головняк. А так задумка была на вертикальной трубе в доме врезать герметично(сварщики есть)пару колосников токарь делает фланцы под вентилятор, колосники соединяются и все вентилятор запускается

Я бы не рекомендовал принудительный наддув в этом случае. Если только вся конструкция, линия, от нагнетателя до выхода из дымохода не будет защищена от косяков с герметичностью или потерей тяги от забитого дымохода, от сюрпризов с ветром.

Вот поэтому все старые котлы созданные ещё при Сталине работают под разряжением (т.е. давление в котле ниже чем в котельной), если неправильное горение и образуется CO — угарный газ то котёл всё равно вытянет это через дымоход и я видел котлы у которых дыры в обмуровке почти с ладонь режим горения сплошной угар, а в котельной никто не травится, а у буржуинов наоборот создаётся подпор воздуха и топка герметична это тоже работает пока герметичность сохраняется. Отсюда вывод: надёжней если котёл работает под разряжением. Автоматика конечно не даст разжечь котёл, но мало ли умельцев перемычки ставить.

Дымоход в гараже: технология сооружения

Автовладельцы не с чужих слов знают, что такое необогреваемый автогараж русской зимою, когда в холодильнике теплее. Ледяной мотор не стремится включаться с первого раза, застывает масло, тяжело открываются дверки и окна, а ремонтные работы по автомашине становятся каторгой. Если пользователь использует свой гараж в роли мастерской, то устройство системы обогрева просто необходимо. Выполнить дымоход в гараже профессионально и безопасно для окружающих не так уж и сложно и не потребует много времени и средств, если прислушаться к советам специалистов.

Способы прокладки труб и варианты выхода дымохода

Принципиальная схема сооружения газохода для буржуйки сможет быть выполнена по одному из 3-х вариантов, отличающихся по зоне месторасположения газохода и его точки вывода из гаража наружу.

Способы прокладки труб и варианты выхода дымохода

Базисные схемы расположения правильного дымохода:

1. Дымоотвод будет выводиться в атмосферу через стену на положении 210-255 мм от потолочного покрытия. Это сегодня — оптимальная и действенная норма, поскольку часть дымоотводящейтрубы, проходящей через гараж, несомненно будет выполнять роль “аккумуляционной батареи”, мощного теплового устройства, тепло которого вливается в общий баланс подогрева гаража. Поэтому для создания и поддержания необходимой температуры окружающего воздуха потребуется расходовать меньше твердого топлива.
2. Второй метод очень редко используют для обогрева автогаражей либо СТО, поскольку устройство его довольно трудоемкое во время выполнения монтажных операций. В данном варианте дымоотвод проходит сквозь все комнаты, не входя в отверстие в стенке, а подымается к потолочному своду и вводится в атмосферу через крышу здания. Устройство довольно эффективно для подогрева гаражного помещения, но для вывода дымовых газов потребуется проделать целый ряд мероприятий, чтобы предохранить от перегрева абсолютно все пожароопасные строительные материалы, которые находятся в зоне пересечения с трубой.
3. Третий способ сооружения — наименее качественный по теплопередаче, но обладает гораздо большей пожароусточивостью. В таком варианте дымоход практически сразу выводят на двор и фиксируют вертикально впродольнаружной стенки гаража. При этом, тепловая энергия для подогрева строения будет распространяться только от самой плиты. Труба, даже при высококачественной изоляции, станет стремительно выхолаживаться и забирать от печки дополнительную энергию, увеличивая потери в окружающую среду, а следовательно, для разогрева объекта и сохранении требуемой температуры воздуха понадобится большее количество твердого топлива.

Наиболее часто в ситуациях автогаражей либо СТО избирают первый, пореже — третий, и очень редко — второй способ.

Виды подходящих материалов для изготовления дымохода

После выбора варианта плиты, нужно подумать о дымоходе для буржуйки в гараже. Создавать его из кирпича для элементарной портативной печи очень дорого и неоправданно, в связи, с чем надежнее остановить свой выбор на стальной либо асбестобетонной конструкции. В трубу вставляется заслонка для перекрытия патрубка к источнику тепла.

Такую трубу можно купить либо сделать своими руками, в частности, методом гибки легированного стального листа. Предпочтительнее выбрать металлический дымоход, который считается более долговечным и подходящим для использования в нежилых помещениях.

Перед тем как сделать дымоход, кроме дымоотводящей трубы, дополнительно потребуются строительные материалы:

• Грибок с целью укладки на внешний выход трубы;
• герметическая паста для уплотнения щелей;
• пригодные по размеру труб соединительные колена;
• термоизоляция;
• проходная гильза для выполнения дырки в кровле.

Технология сооружения дымохода в гараже

Установку дымоотвода собственными силами, необходимо начинать с определения месторасположения, где произойдет объединение внешней и внутренней составляющей дымовыводной системы печи. Это вполне сможет быть пустой промежуток непосредственно под крышей. На корпус буржуйки помещают абсолютно все узлы и детали по очередности. На выходе из плиты допускается использовать не тонкий металл, а чугунное колено. Продолжительность эксплуатации в этом варианте, значительно возрастет.

Компоненты трубы нужно ставить до тех пор, пока конструкция не достигнет обозначенного места сборки. В зоне прохождения свода подготавливают просвет, с размером большим диаметра дымохода. Подобное делают для наилучшей фиксации и теплоизоляции в перекрытии.

В том случае, если поблизости проходящего газохода размещаются пожароопасные стройматериалы, их непременно убирают либо, теплоизолируют. Перечисленные мероприятия помогут сберечь гараж от возможности возгорания, поскольку в период подъема температуры в печке, труба также больше разогревается, это обязательно повлечет к созданию пожароопасной ситуации.

Материалы и инструменты

Компоновка сооружения производится снизу на верх, в таком случае начиная от топки до оголовка, для этого потребуются:

• Переходный модуль из фитингов от печки к дымоходу, а в зависимости от разновидности, вероятно, потребуется ответвление;
• мультислойнаятруба;
• шибер-затвор, даёт возможность отрегулировать тягу;
• огнеустойчивые стройматериалы для установки хода сквозь свод;
• пластинки из покрытой цинком стали, габаритом приближенно 500х500 мм — для защиты доступа;
• изоляционные материалы для теплозащиты перехода кровельного пирога, к примеру, зонд ради защищенности извне;
• оголовок дымовой трубы;
• хомуты с целью закрепления сборочных элементов из подсчета одна штука на каждый узел крепления к стене;
• конденсатосборникдля стекающей воды;
• сверхвысокотемпературныйгерметик с целью изоляции стыковочных швов;
  трубы разного диаметра металлические из подсчета 1 шт/м дымопровода;
  проволока некорродирующая для растяжки;
• метизы, гвозди.

Список инструментария незначительный:

• Электродрель со свёрлами по бетонным конструкциям и дереву;
  лобзик;
• отвёртка и ключ гаечный с целью монтажа системы крепления;
• пластмассовые вставочки (дюбеля) в целях крепления держателей;
  молоток.

В зависимости от строительной конструкции дымопровода возможно понадобятся и иные инструменты и приспособления, что будет понятно после оформления эскизного проекта.

Чертежи и расчеты

Запланировав район монтирования буржуйки, и выработав принципиальную схему дымовой трубы и ее расположение, рекомендуется оформить эскиз, который далее зримо продемонстрирует, какие конкретно компоненты потребуются с целью монтажа устройства.

Чертежи и расчеты

Он может быть несложным, если что-то не понятно, то можно обратиться к профессионалам, они укажут на неточности и помогут сориентироваться в строительной конструкции. Эскиз, возможно, выполнить от руки, только самое главное — тщательнейшим образом замерить и выставить на нем истинные расстояния и габариты.

С данным изображением нужно идти в специальный гипермаркет, в котором многоопытный менеджер-эксперт без усилий, основываясь на вписанные характеристики, выберет абсолютно все требуемые компоненты дымопровода.

В случае, если труба будет выполняться своими силами, ее устанавливают в форме прямой конструкции, поскольку модели дымоотвода со сложным углом, произвести своими руками — невозможно. Весьма важно не забывать, что, в случае, если дымопровод станет переходить через несколько перекрытий, то сопряжения разных частей дымоходной конструкции, должны находиться друг от друга не менее чем на 310 мм. Перечисленное ограничение – обязательно для применения в гаражах. При возможной разгерметизации сборок под воздействием высокой температуры сможет возникнуть огнеопасная ситуация.

Изготовление необходимых деталей и сборка дымохода

Произведенные в заводских условиях компоненты дымоотвода содержат абсолютно все нужные элементы, из которых возможно правильно подобрать элементы для самых разных конструкций дымоотвода любого уровня сложности. В торговых центрах выставлены как обыкновенные комплексы — стальные трубы без теплоизоляции, сэндвич-детали, и все требуемые соединительные узлы. В связи, с чем рекомендуется для обеспечения пожаробезопасности дымовой трубы и продолжительной ее работы, применить заводскую конструкции, а не изготовленную кустарным способом.

Изготовление необходимых деталей и сборка дымохода

Приобретая дымоотвод, нужно просчитать Д трубы. В случае, если его закупают для заводской буржуйки, то исходят от диаметра патрубка этого нагревательного прибора. В том случае, когда печка кустарная, то Д обязан быть в районе 90 и 160 мм, что связано с объемом топочного пространства. Подсчитывается диаметр незамысловато — он обязан быть превышать сечение топки в 2.8 раза, в том случае, если вычислялся Д в мм, а объем – в л. Так для бесхитростной печки “Гном” – диаметр дымохода составит 110.0 мм при топке – 40.0 л.

Изготовление необходимых деталей и сборка дымохода

Инструкция и этапы монтажа конструкции

После того как все будет приготовлено, возможно установить дымопровод из единичных компонентов. В случае, если их в совокупности довольно много, то взяв за базу схему, заранее на свободной площадке складывают все компоненты в требуемой очередности, таким образом, гораздо проще будет выполнить процесс сборки по месту.

Первоначальным этапом надлежит выполнить облицовку стены за топкой и дымоходной трубой термостойким материалом, к примеру, асбестом. Затем, в стенке либо в потолке требуется выполнить сквозной проход сечение, которого зависит от выбранного метода термоизоляции.

В случае, если стенка бревенчатая, потребуется произвести либо купить деревянную коробку, с круглым отверстием на 5 мм превышающей диаметр дымохода. Края его обязаны выходить из стенки либо потолка на 160 -210 мм.
Если стенка кирпичная, тогда в выполненное отверстие, размещают особенный проходной стакан. Этот элемент требуется прочно зафиксировать и с внешней, и с внутренней конструкции стены.

Последующим этапом выполняют соединение партубка от печи с возведенным на крыше участком трубы с использованием нужного хомута, для предотвращения выхода дымовых газов. В том случае, если проход организован в стенке, то последующим элементом трубы ставится колено с небольшим углом.

Если же дымоотвод станет выходить сквозь площадь потолка, в таком случае ставится гладкий участок дымохода, с расчетом, чтобы он либо завершался за 400 – 500 мм от свода, либо же подымался над кровлею на 300 – 400 мм.

Необходимая суммарная высота дымопровода должна быть не менее 5 м, но в варианте с трубой для времянки во вспомогательных комнатах уровень можно сократить. Самое главное — возвысить ее над крышей, в соответствии с установленными государственными нормами.

Внешняя труба утепляется либо сделана из сэндвич-сегментов. Дымоотвод для прочности закрепляется к стенке особыми кронштейнами, которые также смогут быть включены в покупной комплект или быть сделаны своими руками из железного уголка.

Возвысив трубу вплоть до уровня конька кровли и капитально зафиксировав ее на стенке, поверх на дымоотвод одевают грибок, который предохранит сооружение от проникновения внутрь листвы и атмосферной влаги.

Проверка системы

Дымоход полностью готов, однако прежде чем его зафиксировать, нужно потопить источник тепла и проконтролировать плотность и тягу. В варианте обнаружения проблем по данным параметрам, потребуется устранить первопричину, а уж после этого закреплять конструкцию. В том случае, если внешняя часть дымопровода вышла довольно высокой, рекомендуется устанавливать проволочные растяжки, накрепко соединив конструкцию, с тем, чтобы при мощном урагане либо сходе снежных масс с кровли, труба не была повреждена.

Для того чтобы качественно сделать дымоотвод в гараже нужно соблюдать строгие рекомендаций:

1. Производя сборную конструкцию, внутреннюю часть пропускают под уклоном вдоль стенки, с тем, чтобы теплопередача исходила не только от печки, но и от дымовентиляционного канала.
2. Прямоточный дымоход помещают на объектах, рассчитанных для краткосрочного нахождения персонала. Поскольку при подобной конструкции тепловая энергия в здании хранится, до тех пор, пока работает печка, после ухода персонала отделение стремительно простывает и создается конденсация на трубе и других металлических конструкциях в гараже.
3. В зонах излома должна быть установлена дверка для контроля и чистки сажи.
4. На этапе оформления чертежа дымовой трубы печки, нужно избегать прямых углов, с тем, чтобы не образовывать препятствий дымовым газам.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.
