Как установить оголовок на скважину

Как монтировать оголовок на скважину?

Домашнее водоснабжение должно быть качественным. Монтаж приямка либо кессона защитит жидкость от загрязнений лишь отчасти, фильтрационное оборудование может сломаться из-за попадания внутрь мусора.

Обязательно рекомендуется предусмотреть наличие оголовка в оборудовании источника автономного водоснабжения. Рассмотрим подробнее, как поставить оголовок на скважину.

Что это такое?

Оголовок – устройство для перекрытия верха обсадной колонны для защиты устья источника водоснабжения от попадания внутрь грязи, мусора и т.д. Он защищает от негативного воздействия извне, которые могут снизить рабочий ресурс скважины.

Иногда владельцы придомовых источников обходятся без изготовленного на производстве устройства.

Взамен используются подходящие по размеру емкости, которыми в перевернутом виде накрывают скважинное устье. В других ситуациях некоторые просто заматывают верх трубы полиэтиленом. Однако эти варианты ненадежны.

Перевернутые ведра, куски резины, пластиковые бутылки и пленка – временное средство, действующее не больше пары дней. Они бесполезны, например, при весеннем паводке, попадании внутрь источника насекомых, мелкой живности, прочих сходных проблемах.

Основные задачи устройства

До того, как крепить оголовок на придомовую скважину, необходимо понимать, для чего он нужен. По конструкции представляющий герметично закрытую крышку он решает некоторые задачи:

1. Обеспечивает герметичность и защиту водоносного пласта от разных загрязнений.
2. Создает внутри нормальный микроклимат. В загерметизированном трубопроводе уменьшаются теплопотери, поэтому пролегающие на границе промерзания земли участки труб не замерзают, продолжают свою работу.
3. Повышает эффективность, надежность монтажа погружного насоса. Герметизация в устье создает в обсадке подходящий уровень давления, за счет которого вода качается из водоноса. Выступает в роли переходника от большего к меньшему диаметру.

Когда скважина снабжена оголовком, это обеспечивает более долгий срок бесперебойной эксплуатации источника водоснабжения.

Когда необходим оголовок для скважины?

Всегда. Конечно, до сих пор встречаются варианты, как уже говорилось, накрывать скважинное устье тем, что попалось под руку, однако это не является решением проблемы.

Оголовок необходим для источника воды так же, как антивирусное ПО нужно компьютерам: без него, вроде, можно работать, однако, всем ясно, что лучше его использовать.

Так, паводковые, талые воды выступают серьезной угрозой качеству воды для питья из скважины. Попасть внутрь им нельзя.

Можно защитить водопровод, например, если монтировать высокие трубы. Однако при заморозках в зимние месяцы вода в таком трубопроводе перемерзнет.

Поэтому для источников воды используются приямки, колодцы из бетона, находящиеся ниже линии промерзания. Защитить можно, только если наглухо его закрыть.

Оголовком выполняется несколько основных функций:

1. Защитная – основная. Грязь, пыль, дождевые и талые воды, мелкие насекомые и живность способны попадать в питьевую жидкость, которая должна быть идеально чистой.
2. Эстетическая – увенчанная скважина обладает завершенным и аккуратным видом.
3. Облегчает крепление насоса. Конструкцией хорошо продуманы соответствующие проушины, выполнить монтаж легко и быстро, а крепить оборудование просто без использования сварки.
4. Увеличивает дебит источника жидкости.

Основные разновидности

Принято выделять три типа оголовков по материалу:

1. Чугунный. Такие модели достаточно дорогие, а также прочны и надежны. Обычно их используют для ситуаций, когда требуется обеспечить качественное обустройство для глубокой скважины с применением тяжелого, мощного насосного оборудования и длинных шлангов.

У чугунных скважинных оголовков большой срок службы (особенно при сравнении с аналогами из пластика). Пределом нагрузки изделий считается значение 500 кг.

1. Стальной. Изделия из стали по собственным параметрам почти не уступают чугунным вариантам, при этом характеризуются меньшей стоимостью. Но проблему, как опустить стальное изделие на скважинное устье, могут решить специалисты, что повышает затраты на монтажные работы.
2. Пластиковый. Изделия из пластика – самый дешевый вид, однако отличаются сравнительно непродолжительным сроком службы. В комплекте с тяжеловесным наносным оборудованием они могут деформироваться, сломаться под непосильным грузом. Поэтому предел нагрузок для пластиковых элементов установлен в 200 кг.

Но несомненным плюсом моделей выступает легкость монтажа, возможность выполнения установки своими силами. На это не уйдет много времени, а также не потребует дополнительных денежных трат.

Как выбрать?

До того, как поставить оголовок на скважину, следует выбрать такой, чтобы размеры изделия подходили под характеристики обсадной колонны.

Вторым значимым нюансом в ходе выбора выступает материал изделия. Об основных разновидностях мы рассказывали выше. Сравнительно неглубокие источники и водоносы не ниже 50 м обычно оборудуются устройством из пластика либо стали, потому что нагрузка в такой ситуации редко превышает 100 кг.

Для глубокой артезианской скважины используется мощное оборудование, вес которого может достигать и 200, и 250 кг. Соответственно, крышки для них должны быть максимально прочны.

Перечень сведений о параметрах представлен в техническом паспорте, который имеется у каждого изделия. Поэтому уточнить их можно до покупки.

Конструкция изделия

Оголовки отличаются простотой устройства, визуально схожего с колпаком. В конструкцию включается несколько элементов:

1. Фланец – нижняя часть, непосредственно надевающаяся на обсадку.
2. Уплотнитель – кольцо из резины, занимающее промежуточную позицию между крышкой и фланцем. При сдавливании происходит деформация кольца, что позволяет ему плотно обжать трубу.
3. Крышка – закрепляемая с помощью болтов к фланцу. На крышке также присутствует резьбовой цанговый зажим, отвечающий за фиксацию трубы, герметичный ввод для электрокабеля, а также карабин для троса.

Разные модели могут доукомплектовываться дополнительными элементами, включая кабельный ввод, крепежные и рым-болты, штуцер для подающего трубопровода, набор карабинов.

Монтаж оголовка

Из-за простоты конструкции процесс, как монтировать оголовок на придомовую скважину, не вызывает существенных сложностей. При этом существует ряд советов от профессионалов, которых стоит придерживаться в ходе установки скважинного оголовка.

1. Подготовить верхнюю часть обсадки.
2. Разместить на ней фланец, бортик которой должен находиться внизу.
3. Установить кольцо-уплотнитель.
4. Закрепить трос, который предназначен для крепления насосного оборудования.
5. Через надлежащий вход пропустить электрокабель.
6. К штуцеру подсоединить шланг водоподачи, а его противоположный конец закрепить к насосу.
7. Опустить внутрь источника оборудование.
8. Крышка будет плотно закрываться под влиянием веса погружного агрегата.
9. Соединить его с фланцем болтами, стараясь затягивать максимально равномерно.

В процессе подготовки края обсадки обрезать ее нужно строго горизонтально. Этот подход позволяет смонтировать и опустить оголовок скважины четко перпендикулярно колонне. После правильной обрезки на необходимой высоте край трубы тщательно полируется с помощью болгарки.

До того, как установить и опустить оголовок скважины, металлическую обсадку дополнительно стоит покрасить с помощью специального состава. В некоторых случаях уплотнительное кольцо бывает сложно натянуть на обсадку, опустить его по трубе.

Чтобы исправить эту проблему, можно воспользоваться смазочными материалами.

Защита от замерзания

Пластиковые конструкции менее подвержены промерзанию, что положительно отличает их от элементов из металла. Однако выполнять работы, которые направлены на обеспечение скважинному устью защиты от промерзания, следует обязательно. Проводить утепление можно в следующих вариантах:

1. Выполнить теплоизоляцию колодца. Это можно сделать с помощью утепления стенок, люка источника, которым перекрывается доступ к верхнему входу.
2. Установить теплоизоляционный короб. Верхушка трубопровода обсадки в данном случае покрывается утеплителем (например, минватой), который размещается в самодельном коробе.
3. Нагревательный кабель. Надежно заизолированный от проникновения воды он опускается внутрь источника водоснабжения, которому нужна защита от промерзания.

Выполненные с соблюдением рекомендаций работы по монтажу и утеплению скважинного оголовка обеспечивают надежную защиту скважине, продлевая срок ее бесперебойной и эффективной эксплуатации.

Оголовок для скважины: устройство и виды, монтаж и правила установки

Водоснабжение дома должно быть качественным, а это значит, что необходимо очищать питьевую воду. Установка кессона или приямка защитят воду от загрязнений лишь частично, а фильтр может быстро выйти из строя по причине попадания мусора в скважину. Поэтому при бурении обязательно нужно установить оголовок для скважины.

Что такое скважинный оголовок и зачем он необходим

Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.

Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:

1. Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
2. Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
3. Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
4. Играет роль переходника с большего диаметра на меньший.

При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.

Основное преимущество установки оголовка в том, что сделать это достаточно просто.

• из фланца;
• из крышки;
• из уплотнительного кольца.

Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

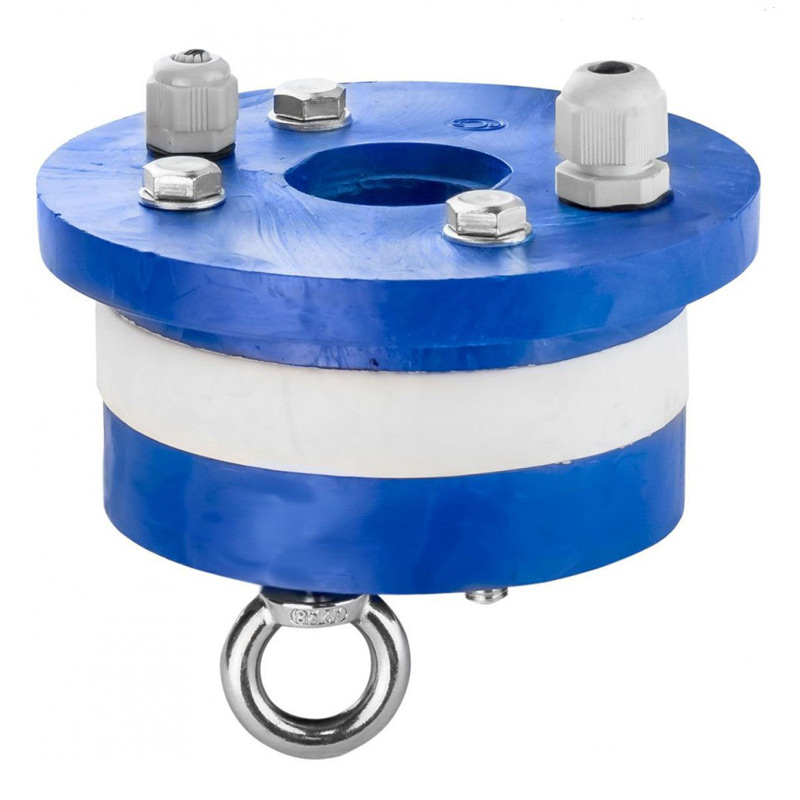

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

• доступная цена, малый вес;
• стойкость к возникновению коррозии;
• устойчивость к химически активным веществам.

Основное преимущество пластиковых оголовков — функциональность. Это значит, что в базовой части устройства может находиться внутренняя съемная крышка и коробка с клеммами для подключения кабеля. Полимерный материал изолирует электрический ток.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

• устойчивость к перепадам температур;
• повышенный срок эксплуатации;
• высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Как самому сделать оголовок

Простая конструкция — «тарелка» с ввинченной в нее обсадной трубкой, рым-болтом и просверленным входом для электропроводки.

Оголовок своими руками можно изготовить следующим образом:

1. Из стали толщиной 10 мм вырезается фланцевый «блин», в котором просверливается отверстие под обсадную трубу и кабель.
2. Все отверстия и края шлифуются, чтобы удалить заусенцы.
3. К крышке привариваются рым-болты (один используется для петли при креплении троса насоса, два других применяются для подвешивания насоса и провода к нему).
4. Просверливаются дополнительно отверстия под болтовые соединения.

Толщина слоя резины под уплотнитель должна составлять не менее 5 мм.

Электрокабель желательно защитить термоусадочной муфтой.

Самодельный оголовок устанавливается на поверхности трубы, болты рекомендуется вкручивать до тех пор, пока уплотнительная прокладка не зафиксирует фланец и крышку.

Как выбрать и установить оголовок для скважины самостоятельно

Чтобы скважина проработала долгое время без перебоев, необходимо качественно провести все этапы не только бурения, но и обустройства источника воды. Установка оголовка на выступающую над землей часть трубы – это один из необходимых этапов работ для успешного окончания оборудования скважины, который легко сделать своими руками.

Чтобы монтаж конструкции был осуществлен удачно, необходимо знать не только процесс установки, но и понимать, что такое оголовок скважины, из чего он делается и каким образом это происходит. И это подробно будет рассмотрено далее.

Что такое оголовок и для чего он нужен

Это довольно небольшое приспособление, надевающееся на выступающую над уровнем почвы часть обсадки. Зачастую оголовок для скважины делается своими руками и для этого используются различные материалы: полиэтилен или обычная бутылка, которую крепят на обсадке – такие фото в изобилии можно найти в интернете. Это временная мера, которая хоть и выполняет защитную функцию – не дает попасть в шахту грязи, мусору, пыли и насекомым, но все равно недостаточно надежна, ведь помимо защиты конструкция выполняет еще множество других функций. Перечислим некоторые из них:

• Утепление скважины. Не настолько надежное, как у кессона, но все же достаточное, чтобы существенно уменьшить риск замерзания воды в скважине.
• Опорная точка для закрепления оборудования, необходимого для подачи воды: шлангов, насоса, фильтров и т.д.
• Дополнительная защита от недобросовестных лиц, промышляющих воровством: при установке замков на оголовок, никто, кроме владельца, не сможет добраться до насоса.
• Соединение шланга и внешнего водопровода, ведущего в дом.
• Создание разряженной атмосферы внутри шахты благодаря герметичному закрытию, что приводит к увеличению объема поставляемой воды.
• Защиты источника воды от попадания в него верховодки и осадков.

Как видно, бутылка или обмотка из полиэтилена не выполнят ни одной из этих функций, поэтому и считаются временными мерами. Стоит отметить, что ввиду своей универсальности и легкости изготовления своими руками оголовок незаменим для скважины и позволяет предотвратить в корне многие существующие проблемы, способные не просто замедлить работу скважинной аппаратуры, но и закончиться поломкой насоса или разрушением шахты скважины.

— устройство и особенности установки.

Устройство, виды и выбор оголовка для скважины

Большинство как покупных, так и изготовленных самостоятельно вариантов, выглядят одинаково и состоят из:

• штуцеров, использующихся для соединения шлангов внутри скважины с внешним водопроводом, подающим жидкость в дом;
• рым-болтов – через них пропущен трос из крепкого нержавеющего материала, к тросу прикрепляется насосное оборудование и удерживается им под водой;
• фланца, благодаря которому происходит установка оголовка на обсадку;
• металлической или пластиковой крышки, закрепленной на фланце с помощью болтов. При выполнении крышки на скважину своими руками важно заранее проделать отверстия, через которые будут проходить все крепежные части насосного оборудования;
• уплотнителей (обычно это резиновые кольца), помещенных между деталями оголовка;
• цанговых зажимов, защищающих и поддерживающих протянутый сквозь них и крышку кабель.

На рынке представлено множество моделей оголовков, для создания которых используются самые различные материалы. Наиболее распространенными из них являются сталь, чугун и пластик. Цельнометаллические устройства обходятся дороже, но максимально устойчивы не только к изменениям температуры, но и к попыткам взлома, чего не скажешь о пластиковых устройствах. Поэтому, если устройство подбирается для участка, на котором не организовано круглосуточное проживание или скважина расположена достаточно далеко от дома, то лучше остановить свой выбор на металлическом изделии. Пластиковые хоть и дешевле и в эксплуатационных характеристиках где-то даже превосходят металлические аналоги, предпочтительнее устанавливать там, где они будут на виду.

Глубина шахты влияет на выбор материала, из которого изготовлено закрывающее устройство, ведь чем глубже шахта, тем ниже расположено насосное оборудование. Учитывая, что трос, на котором расположен насос, пропускается через крышку, она должна быть отлита из подходящего плотного вещества, способного выдерживать значительный вес. Так, пластиковые устройства выдерживают около 200 кг, а конструкции из стали или чугуна – полтонны и больше. Важно подбирать изделие под размеры обсадки и подведенных к ней труб внешнего водопровода, в противном случае оно не подойдет или не будет выполнять большую часть своих функций.

Покупные оголовки имеют маркировку, в которой зачастую сложно сориентироваться. Рассмотрим её значение детально:

• ОС – оголовок скважинный.
• Сразу же после обозначения устройства идет ряд цифр, как правило, от 90 до 159 – это обозначение диаметра обсадной трубы, на которую можно одеть оголовок.
• Идущие за ними несколько цифр, обычно от 25 до 40, обозначают диаметр шлангов и труб, которые подсоединяются через штуцер.
• Когда в завершении маркировки стоит буква «П» — это показатель использования пластика. Если буква не указана, то детали устройства отлиты из другого вещества – обычно металла.

Изготовление скважинного оголовка своими руками

Для того чтобы сделать оголовок на скважину своими руками, Вам потребуются:

• объемные стальные листы, для крышки можно использовать листы алюминиевых сплавов;
• рым-болты;
• уплотнители из резины;
• соединительный штуцер;
• дисковая пила и сварочные инструменты.

Монтаж оголовка на скважину

Для правильной установки оголовка на скважину первым делом подготавливается обсадка. Для этого ее выступающая над землей часть аккуратно обрезается строго горизонтально почве. Обрезанные края зачищаются болгаркой, чтобы избавиться от заусенцев и добиться гладкости. Дополнительно профилактики появления ржавчины трубу можно прокрасить антикоррозийной краской или лаком.

Пошагово монтаж оголовка на скважину своими руками описывается шестью простыми предложениями:

1. На обсадную трубу фиксируется фланец бортиком к низу.
2. Плотно прижимается уплотнитель, и через специальное отверстие пропускается трос.
3. Проводится кабель электропитания через соответствующее ему отверстие.
4. К штуцеру подключается насосный шланг как можно герметичнее.
5. Проводится спуск насоса в шахту.
6. Осуществляется скрепление фланца и крышки с помощью болтов, закручивание которых проводится равномерно.

Заключение

Как создание, так и установка оголовка на скважину своими руками не представляют особого труда. Первостепенная задача – следить за герметичностью полученного сооружения, ведь именно от этого фактора зависит его правильное функционирование. Из-за этого зачастую предпочтение отдается именно магазинным вариантам. Но даже при покупке готового варианта важно правильно подобрать его под скважину и оборудование внутри нее и только тогда шахта будет надежно защищена на долгие годы.

В зависимости от использованных материалов и правильности сборки – около 5-7 лет.

Для защиты скважины от попадания внутрь пыли, насекомых, грязи, осадков, грызунов и птиц. Служит легкой защитой от холодов. Также к конструкции легко прикрепить электропроводку и трос, дополнительно ко всему она является отличной защитой от недобросовестных посетителей участка.

КПластик. Оборудование в неглубокой скважине весит немного и пластиковый оголовок его без труда выдержит.

Нет, это легко сделать, если следовать правилам, расписанным в инструкции. Главное не пережать или наоборот не ослабить крепежные элементы.

Как подобрать и установить скважинный оголовок

Вопрос водоснабжения частного дома должен рассматриваться широко и включать в себя все нюансы подготовки скважины к использованию, устройство правильным методом. На первом месте – подача качественной воды. Это значит, что она должна эффективно очищаться от примесей и крупного мусора. Кессон защитит ее от загрязнения грунтовыми или поверхностными водами – всего лишь частично. Фильтр хорошо справляется с задачей, но может поломаться от мусора, который окажется в скважине в верхнем слое воды. Поэтому необходима установка оголовка на обсадную трубу. Обойтись без него невозможно. Кто-то использует в качестве оборудования перевернутую емкость по размеру, кто-то отрез полиэтилена. Но с точки зрения, получения герметичного объекта, они не эффективны и, конечно же, недолговечны. Поэтому лучше сразу монтировать надежный оголовок для скважины для водопровода.

Для чего необходим скважинный оголовок и какую задачу он выполняет

Оголовок для скважины – это механизм, который перекрывает обсадную трубу в верхней ее части. Он устанавливается в верхней части скважины. Его главной целью является защита и обеспечение безопасности эксплуатации скважины. Оголовок выполняет следующие задачи:

• Защита от загрязнений: скважинный оголовок предотвращает попадание грязи, песка, листьев и других загрязнений внутрь скважины.
• Контроль уровня воды: оголовок позволяет контролировать уровень воды в скважине и регулировать его при необходимости.
• Установка насосного оборудования: оголовок предоставляет место для установки насосного оборудования, которое используется для откачки воды из скважины.
• Обеспечение безопасности: скважинный оголовок помогает обеспечить безопасность эксплуатации скважины, предотвращая падение людей или животных внутрь скважины.
• Уменьшение риска загрязнения воды: при правильной установке и эксплуатации скважинного оголовка можно уменьшить риск загрязнения воды различными веществами, такими как пестициды, удобрения, нефть и другие вредные вещества.

Таким образом, скважинный оголовок является важным элементом, который обеспечивает защиту, безопасность и удобство эксплуатации водяной скважины.

Благодаря герметизации устья скважины, насос лучше фиксируется и эффективнее выполняет свою основную функцию. Связано это с тем, что оголовок позволяет добиться давления обсадной трубы, что помогает быстрее и с лучшим напором выкачать воду на определенную верхнюю точку и подать ее на кран в доме.

Какие бывают оголовки для скважин

Пластиковые скважинные оголовки

Пластиковые скважинный оголовок принято считать бюджетным вариантом. Обычно их выбирают только в том случае, если насос, который планируется установить для забора воды, имеет небольшую мощность – то есть речь идет о неглубоких скважинах. Оголовки имеют разные размеры. Чтобы правильно выбрать модель, необходимо рассчитать потенциальную нагрузку и оценить условия для его монтажа. К примеру, существуют модели, которые можно надежно зафиксировать на глубине 50 метров. Пластиковые модели в состоянии выдержать общий вес не более 200 килограммов.

К очевидным преимуществам оголовков из пластика стоит отнести следующие:

• Невысокая цена, что существенно позволяет сократить расходы на устройство скважины.
• Малый вес изделия, что позволяет выполнить установку скважинного оголовка своими руками.
• Пластик – это современный композитный материал, который эффективно противостоит коррозии.

При этом материал также хорошо переносит контакт с агрессивными химическими веществами, не меняя при этом своих технических свойств и оставаясь целым. Оголовки из пластика чрезвычайно функциональны. Обычно они имеют внутреннюю крышку и специальную пробку для подключения электричества. Если вспомнить о том, что полимер великолепно изолирует ток, то получаем надежную и безопасную конструкцию, которая позволяет эффективно защитить скважину от загрязнения.

Конечно, без минусов не обходится ни одна деталь. В случае с моделями из пластика стоит сказать об их невысокой механической прочности. Поэтому монтаж оголовка скважинного надо производить аккуратно и не торопясь.

Металлические скважинные оголовки

Металлические оголовки выполняют ту же функцию, что и пластиковые – у них нет каких-то дополнительных преимуществ с точки зрения функциональности оборудования. Но при этом они, конечно же, отличаются более высокой надежностью и следующими характеристиками:

• Имеют высокую устойчивость к перепадам температуры.
• Значительно дольше пластиковых аналогов эксплуатируются.
• Имеют повышенную прочность и готовы выдержать гораздо больший вес оборудования.

Недостаток у конструкции из металла один, но весьма существенный. Это слабая устойчивость к образованию коррозии. Именно поэтому на рынке представлены модели, которые проходят дополнительную обработку разными составами, призванными увеличить их антикоррозийные свойства. Сегодня к покупке доступны следующие виды моделей из металла: Из нержавеющей стали, которые имеют форму привычной всем крышки с фиксацией при помощи болтов. Они в состоянии выдержать общий вес в 300 килограмм максимум.

Изделия из стали отличаются простой конструкцией и выдерживают нагрузку до 500 килограммов. Но при этом они весьма уязвимы перед коррозией и не имеют никакой дополнительной защиты от нее. Поэтому используют их крайне редко и в каждой ситуации помнят о том, что материал обязывает проводить регулярные осмотры объекта.

Модели из чугуна также выдерживают общий вес не более, чем 500 килограммов. Но при этом они весьма долговечны, а потому часто их выбирают, чтобы сделать устройство глубокой скважины. Чтобы значительно увеличить рабочий ресурс детали, она подвергается обработке защитным слоем. Это может быть как порошковое напыление, так и привычная всем оцинковка.

Как устроен скважинный оголовок

тобы лучше понимать принцип работы скважинного оголовка, необходимо представлять, как он устроен. Можно выделить следующие конструктивные элементы. Каждый из них важен в общей схеме и без него не будет достигнут необходимый уровень герметизации.

• Крышка, которая изготавливается в форме диска. Ее внутреннее кольцо имеет выступающие элементы. Края крышки, как правило, фиксируются на обсадную трубу, а именно ее торцевые стороны. Чтобы закрепить пластиковый трубопровод или кабель, в центре крышки есть специальное отверстие: остается только провести коммуникации через него и все готово к использованию.
• Фланец, представляющий собой кольцо, которое необходимо для фиксации крепежных болтов. Он плотно садится на общую конструкцию вместе с крышкой.
• Чтобы зафиксировать трос, который используется для установки насосного оборудования, предусмотрен карабин.
• Круглое резиновое кольцо – уплотнитель – выступает в конструкции механизма герметичным слоем. Он прокладывается под крышку и позволяет предотвратить движение оголовка по обсадной трубе.
• Для крепления в комплекте предусмотрены рым-болты.
• Ввод для кабеля необходим для подключения оборудования к электрической сети. Он позволяет изолировать питание от крышки, что особенно важно, если оголовок выполнен из металла. Если он не предусмотрен, важно использовать для изоляции термоусадочную муфту. Без нее нельзя эксплуатировать оборудование.
• Для фиксации обсадной трубы, которая является подающим водопроводом, конструктивно предусмотрено наличие зажим-цанги.
• В качестве дополнения производители часто предлагают клеммную коробку. Она удобна для монтажа электропроводки: в ней ее и крепят, осуществляя потом соединение с основной сетью.

Чтобы в конце монтажа оголовка надежно зафиксировать конструкцию, используют крепежные болты: они стягивают все элементы и не дают им разболтаться под нагрузкой. Затягивать их нужно ровно до тех пор, пока все элементы не превратятся в монолитную конструкцию.

Выбираем оголовок для скважины правильно

Теперь вы знаете, как выглядит оголовок для скважины. На каждом изделии предусмотрена маркировка, которая позволяет быстро сориентироваться, какой именно оголовок подходит для конкретной скважины. Так можно узнать, какая высота оголовка скважины и другие технические характеристики. Для этого принято использовать буквы и цифры:

• А – конструкция имеет антивандальную маркировку.
• П – изделие выполнено из пластика или, если говорить правильно, современного полимера – ПВХ.
• Б – конструкция имеет съемные элементы.
• 90-100 – это внешняя форма сечения трубопровода.
• 25, 32, 40, 57, 62 – характеризуют наружный поперечный диаметр труб и помогает правильно определить размеры оголовка скважинного в мм.

Если в магазине увидеть на оголовке маркировку ОСП 90-110/32 мм, то следует прочитать ее следующим образом: Пластиковый оголовок для скважины 110 мм (от 90 до 110 мм) под выход 32 ПНД трубы

Уточнить все технические характеристики лучше у специалистов, если возникают какие-то сомнения. Ведь неправильно выбранный оголовок может оказаться как недостаточно надежным, так и чрезмерно тяжелым.

Как установить оголовок

Скважинный оголовок можно отнести к той части устройства скважины, которую можно организовать без привлечения специалиста. Конечно, чтобы выполнить работу, надо понимать не только устройство механизма, но и последовательность выполнения действий. Главное – добиться герметичной установки, ведь в противном случае, не будет достигнут необходимый от конструкции эффект.

Как самостоятельно установить оголовок

Чтобы ответить на вопрос, как установить оголовок на скважину своими руками, необходимо понимать, как именно должен быть собран механизм на обсадной трубе.

Начать стоит с того, чтобы обрезать конец трубы. После важно устранить все неровности, просто зашлифовать их. Не стоит в конце пренебрегать покрытием оцинковкой всех металлических отрезков – защита от коррозии важна на каждом этапе.

Затем отрезок трубы присоединяют к насосу, который будет обеспечивать подачу воды в дом. Привязывают трос, на котором фиксируется насосное оборудование, и при помощи пластиковой стяжки соединяют все с электрической проводкой. Убедитесь, что стяжка проложена через каждые полтора метра. Вы можете узнать какой купить насос для скважины у специалистов нашей компании

Другой конец петли помещают в карабин. Он должен быть подвешен на надежный рым-болт снизу крышки. В отверстие по центру крышку выводятся трубопровод и кабель.

Место обсадной трубы – фланец с уплотнителем. Насос же опускается на рабочую глубину (в каждом конкретном случае это разные цифры). Поверх колонны кладут крышку и затягивают крепежные болты.

Для дополнительной фиксации напорного трубопровода принято использовать компрессионный фитинг.

Если оголовок имеет коробку с клеммами, необходимо выполнить все соединения в ней, а вводы надежно загерметизировать.

Защита оголовка от замерзания

Описанный пошагово монтаж оголовка на скважину своими руками на этом не заканчивается. Главная цель – обеспечение круглогодичной подачи воды в дом. Поэтому сборка оголовка скважины не должна пропускать этап его защиты от замерзания. Даже если изделие из ПВХ, оно также нуждается в ней. Хотя и не в такой мере, как того требуют металлические оголовки.

В рамках работы производится теплоизоляция колодца. Для этого утепляют его стенки, люк, который выступает входом в сооружение.

Затем принимаются за обеспечение теплоизоляции короба. Верхнюю часть трубопровода принято укрывать современным утеплителем. Для этого используют надежную стекловату или минеральную вату, которые для безопасности помещаются в короб по размеру конструкции, которая нуждается в утеплении.

Последним этапом в сборке является прокладка нагревательного кабеля в верхнюю часть водопровода. Он помещается непосредственно в ту часть, которую необходимо уберечь от потенциального промерзания.

Зная, как устанавливается оголовок на скважину, не будет пропущен ни один шаг, который отвечает за то, как долго и как успешно будет использоваться скважина на объекте.

В каталоге компании ООО «Буровые технологии» представлена продукция отечественного производителя. Изготовленная в соответствии с ТУ и ГОСТами, сборка оголовка скважины производится быстро. Также это гарантия того, что изделие прослужит долго, ведь для каждой модели предусмотрен большой рабочий ресурс. Доставка необходимого товара осуществляется по всей стране с помощью транспортных служб.

— они подходят для обсадных труб диаметром от 90 до 110 и имеют диаметр выводной ПНД трубы 25 мм — подойдет для обсаднай трубы для скважины 125 мм

Отдельно стоит сказать о том, что инженеры компании готовы оказать помощь в выборе оголовка для скважины для водопровода. Они опираются на данные о скважине и технические параметры насосного оборудования. Это позволяет им предложить оптимальный вариант, который с легкостью выполнит поставленную задачу и обеспечит герметичность скважины на воду.

Зная, как выбрать оголовок для скважины, можно быстро определить подходящее изделие. Зная, для чего он – оголовок для скважины – предназначен, не будет сомнений в необходимости его установки. С ним эксплуатация вновь созданной скважины будет долгой и успешной.

Спасибо за доверие

Много полезной информации связанной с буровыми установками и инструментом для бурения вы можете найти в нашем разделе “Статьи”

Дорогие друзья! Спасибо за выбор нашей компании, как поставщика буровых установок и инструмента. Мы ради сотрудничеству и надеемся, что у нас получится выстроить крепкие партнерские отношения на долгие годы.

Каждый день мы стараемся сделать так, чтобы сотрудничество с нами было удобным. Для того, чтобы начать работать с нами, вам не нужно приезжать в офис для оформления заказа.

Достаточно просто выбрать необходимое оборудование или инструмент на сайте и оформить заказ онлайн. А если у вас возникают вопросы или требуется консультация, наши специалисты с удовольствием проконсультируют вас любым удобным способом коммуникации.

Спасибо за доверие!

Генеральный директор ООО ГК “Буровые Технологии” Максим Жарнов

Крепкое сотрудничество

Мы ценим сотрудничество с каждым клиентом нашей компании делаем всё, чтобы это сотрудничество было комфортным

Комфортный сервис

Полная консультация, быстрая доставка, широкий выбор товарной линейки и всесторонняя помощь наших специалистов — это получает каждый наш партнер.

Комплексный подход

Наша команда оказывает всестороннюю поддержку при подборе, поставке, доставке, обслуживанию оборудования и даже обучению сотрудников наших клиентов.

Как монтировать оголовок на скважину?

Домашнее водоснабжение должно быть качественным. Монтаж приямка либо кессона защитит жидкость от загрязнений лишь отчасти, фильтрационное оборудование может сломаться из-за попадания внутрь мусора.

Обязательно рекомендуется предусмотреть наличие оголовка в оборудовании источника автономного водоснабжения. Рассмотрим подробнее, как поставить оголовок на скважину.

Что это такое?

Оголовок – устройство для перекрытия верха обсадной колонны для защиты устья источника водоснабжения от попадания внутрь грязи, мусора и т.д. Он защищает от негативного воздействия извне, которые могут снизить рабочий ресурс скважины.

Иногда владельцы придомовых источников обходятся без изготовленного на производстве устройства.

Взамен используются подходящие по размеру емкости, которыми в перевернутом виде накрывают скважинное устье. В других ситуациях некоторые просто заматывают верх трубы полиэтиленом. Однако эти варианты ненадежны.

Перевернутые ведра, куски резины, пластиковые бутылки и пленка – временное средство, действующее не больше пары дней. Они бесполезны, например, при весеннем паводке, попадании внутрь источника насекомых, мелкой живности, прочих сходных проблемах.

Основные задачи устройства

До того, как крепить оголовок на придомовую скважину, необходимо понимать, для чего он нужен. По конструкции представляющий герметично закрытую крышку он решает некоторые задачи:

1. Обеспечивает герметичность и защиту водоносного пласта от разных загрязнений.
2. Создает внутри нормальный микроклимат. В загерметизированном трубопроводе уменьшаются теплопотери, поэтому пролегающие на границе промерзания земли участки труб не замерзают, продолжают свою работу.
3. Повышает эффективность, надежность монтажа погружного насоса. Герметизация в устье создает в обсадке подходящий уровень давления, за счет которого вода качается из водоноса. Выступает в роли переходника от большего к меньшему диаметру.

Когда скважина снабжена оголовком, это обеспечивает более долгий срок бесперебойной эксплуатации источника водоснабжения.

Когда необходим оголовок для скважины?

Всегда. Конечно, до сих пор встречаются варианты, как уже говорилось, накрывать скважинное устье тем, что попалось под руку, однако это не является решением проблемы.

Оголовок необходим для источника воды так же, как антивирусное ПО нужно компьютерам: без него, вроде, можно работать, однако, всем ясно, что лучше его использовать.

Так, паводковые, талые воды выступают серьезной угрозой качеству воды для питья из скважины. Попасть внутрь им нельзя.

Можно защитить водопровод, например, если монтировать высокие трубы. Однако при заморозках в зимние месяцы вода в таком трубопроводе перемерзнет.

Поэтому для источников воды используются приямки, колодцы из бетона, находящиеся ниже линии промерзания. Защитить можно, только если наглухо его закрыть.

Оголовком выполняется несколько основных функций:

1. Защитная – основная. Грязь, пыль, дождевые и талые воды, мелкие насекомые и живность способны попадать в питьевую жидкость, которая должна быть идеально чистой.
2. Эстетическая – увенчанная скважина обладает завершенным и аккуратным видом.
3. Облегчает крепление насоса. Конструкцией хорошо продуманы соответствующие проушины, выполнить монтаж легко и быстро, а крепить оборудование просто без использования сварки.
4. Увеличивает дебит источника жидкости.

Основные разновидности

Принято выделять три типа оголовков по материалу:

1. Чугунный. Такие модели достаточно дорогие, а также прочны и надежны. Обычно их используют для ситуаций, когда требуется обеспечить качественное обустройство для глубокой скважины с применением тяжелого, мощного насосного оборудования и длинных шлангов.

У чугунных скважинных оголовков большой срок службы (особенно при сравнении с аналогами из пластика). Пределом нагрузки изделий считается значение 500 кг.

1. Стальной. Изделия из стали по собственным параметрам почти не уступают чугунным вариантам, при этом характеризуются меньшей стоимостью. Но проблему, как опустить стальное изделие на скважинное устье, могут решить специалисты, что повышает затраты на монтажные работы.
2. Пластиковый. Изделия из пластика – самый дешевый вид, однако отличаются сравнительно непродолжительным сроком службы. В комплекте с тяжеловесным наносным оборудованием они могут деформироваться, сломаться под непосильным грузом. Поэтому предел нагрузок для пластиковых элементов установлен в 200 кг.

Но несомненным плюсом моделей выступает легкость монтажа, возможность выполнения установки своими силами. На это не уйдет много времени, а также не потребует дополнительных денежных трат.

Как выбрать?

До того, как поставить оголовок на скважину, следует выбрать такой, чтобы размеры изделия подходили под характеристики обсадной колонны.

Вторым значимым нюансом в ходе выбора выступает материал изделия. Об основных разновидностях мы рассказывали выше. Сравнительно неглубокие источники и водоносы не ниже 50 м обычно оборудуются устройством из пластика либо стали, потому что нагрузка в такой ситуации редко превышает 100 кг.

Для глубокой артезианской скважины используется мощное оборудование, вес которого может достигать и 200, и 250 кг. Соответственно, крышки для них должны быть максимально прочны.

Перечень сведений о параметрах представлен в техническом паспорте, который имеется у каждого изделия. Поэтому уточнить их можно до покупки.

Конструкция изделия

Оголовки отличаются простотой устройства, визуально схожего с колпаком. В конструкцию включается несколько элементов:

1. Фланец – нижняя часть, непосредственно надевающаяся на обсадку.
2. Уплотнитель – кольцо из резины, занимающее промежуточную позицию между крышкой и фланцем. При сдавливании происходит деформация кольца, что позволяет ему плотно обжать трубу.
3. Крышка – закрепляемая с помощью болтов к фланцу. На крышке также присутствует резьбовой цанговый зажим, отвечающий за фиксацию трубы, герметичный ввод для электрокабеля, а также карабин для троса.

Разные модели могут доукомплектовываться дополнительными элементами, включая кабельный ввод, крепежные и рым-болты, штуцер для подающего трубопровода, набор карабинов.

Монтаж оголовка

Из-за простоты конструкции процесс, как монтировать оголовок на придомовую скважину, не вызывает существенных сложностей. При этом существует ряд советов от профессионалов, которых стоит придерживаться в ходе установки скважинного оголовка.

1. Подготовить верхнюю часть обсадки.
2. Разместить на ней фланец, бортик которой должен находиться внизу.
3. Установить кольцо-уплотнитель.
4. Закрепить трос, который предназначен для крепления насосного оборудования.
5. Через надлежащий вход пропустить электрокабель.
6. К штуцеру подсоединить шланг водоподачи, а его противоположный конец закрепить к насосу.
7. Опустить внутрь источника оборудование.
8. Крышка будет плотно закрываться под влиянием веса погружного агрегата.
9. Соединить его с фланцем болтами, стараясь затягивать максимально равномерно.

В процессе подготовки края обсадки обрезать ее нужно строго горизонтально. Этот подход позволяет смонтировать и опустить оголовок скважины четко перпендикулярно колонне. После правильной обрезки на необходимой высоте край трубы тщательно полируется с помощью болгарки.

До того, как установить и опустить оголовок скважины, металлическую обсадку дополнительно стоит покрасить с помощью специального состава. В некоторых случаях уплотнительное кольцо бывает сложно натянуть на обсадку, опустить его по трубе.

Чтобы исправить эту проблему, можно воспользоваться смазочными материалами.

Защита от замерзания

Пластиковые конструкции менее подвержены промерзанию, что положительно отличает их от элементов из металла. Однако выполнять работы, которые направлены на обеспечение скважинному устью защиты от промерзания, следует обязательно. Проводить утепление можно в следующих вариантах:

1. Выполнить теплоизоляцию колодца. Это можно сделать с помощью утепления стенок, люка источника, которым перекрывается доступ к верхнему входу.
2. Установить теплоизоляционный короб. Верхушка трубопровода обсадки в данном случае покрывается утеплителем (например, минватой), который размещается в самодельном коробе.
3. Нагревательный кабель. Надежно заизолированный от проникновения воды он опускается внутрь источника водоснабжения, которому нужна защита от промерзания.

Выполненные с соблюдением рекомендаций работы по монтажу и утеплению скважинного оголовка обеспечивают надежную защиту скважине, продлевая срок ее бесперебойной и эффективной эксплуатации.

Оголовок для скважины: устройство и виды, монтаж и правила установки

Водоснабжение дома должно быть качественным, а это значит, что необходимо очищать питьевую воду. Установка кессона или приямка защитят воду от загрязнений лишь частично, а фильтр может быстро выйти из строя по причине попадания мусора в скважину. Поэтому при бурении обязательно нужно установить оголовок для скважины.

Что такое скважинный оголовок и зачем он необходим

Оголовком для скважины называется устройство, перекрывающее обсадную трубу в верхней части для защиты скважинного устья от попадания в нее мелкого сора и загрязнений.

Конструктивно оголовок представляет собой герметичную крышку и решает ряд задач:

1. Обеспечивает герметичность источника воды, защищая водоносный слой от загрязнений.
2. Формирует оптимальный микроклимат. При герметизации трубопровода снижаются потери тепла, вследствие чего участки, пролегающие на уровне промерзания грунта, не замораживаются, продолжая прокачивать воду.
3. Увеличивает эффективность работы и надежность фиксации насосного оборудования. Герметизация устья создает давление в обсадной трубе, благодаря которому вода выкачивается из водоносного горизонта.
4. Играет роль переходника с большего диаметра на меньший.

При снабжении скважины оголовком обеспечивается более длительный срок ее эксплуатации.

Основное преимущество установки оголовка в том, что сделать это достаточно просто.

• из фланца;
• из крышки;
• из уплотнительного кольца.

Кроме того, оголовок может быть доукомплектован рым-болтами (болтами с кольцами для закрепления троса), крепежными изделиями, карабинами, штуцером для водоподведения, кабельным вводом (для электроприводов).

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

• доступная цена, малый вес;
• стойкость к возникновению коррозии;
• устойчивость к химически активным веществам.

Основное преимущество пластиковых оголовков — функциональность. Это значит, что в базовой части устройства может находиться внутренняя съемная крышка и коробка с клеммами для подключения кабеля. Полимерный материал изолирует электрический ток.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

• устойчивость к перепадам температур;
• повышенный срок эксплуатации;
• высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Как самому сделать оголовок

Простая конструкция — «тарелка» с ввинченной в нее обсадной трубкой, рым-болтом и просверленным входом для электропроводки.

Оголовок своими руками можно изготовить следующим образом:

1. Из стали толщиной 10 мм вырезается фланцевый «блин», в котором просверливается отверстие под обсадную трубу и кабель.
2. Все отверстия и края шлифуются, чтобы удалить заусенцы.
3. К крышке привариваются рым-болты (один используется для петли при креплении троса насоса, два других применяются для подвешивания насоса и провода к нему).
4. Просверливаются дополнительно отверстия под болтовые соединения.

Толщина слоя резины под уплотнитель должна составлять не менее 5 мм.

Электрокабель желательно защитить термоусадочной муфтой.

Самодельный оголовок устанавливается на поверхности трубы, болты рекомендуется вкручивать до тех пор, пока уплотнительная прокладка не зафиксирует фланец и крышку.

Как подобрать и установить скважинный оголовок

Вопрос водоснабжения частного дома должен рассматриваться широко и включать в себя все нюансы подготовки скважины к использованию, устройство правильным методом. На первом месте – подача качественной воды. Это значит, что она должна эффективно очищаться от примесей и крупного мусора. Кессон защитит ее от загрязнения грунтовыми или поверхностными водами – всего лишь частично. Фильтр хорошо справляется с задачей, но может поломаться от мусора, который окажется в скважине в верхнем слое воды. Поэтому необходима установка оголовка на обсадную трубу. Обойтись без него невозможно. Кто-то использует в качестве оборудования перевернутую емкость по размеру, кто-то отрез полиэтилена. Но с точки зрения, получения герметичного объекта, они не эффективны и, конечно же, недолговечны. Поэтому лучше сразу монтировать надежный оголовок для скважины для водопровода.

Для чего необходим скважинный оголовок и какую задачу он выполняет

Оголовок для скважины – это механизм, который перекрывает обсадную трубу в верхней ее части. Он устанавливается в верхней части скважины. Его главной целью является защита и обеспечение безопасности эксплуатации скважины. Оголовок выполняет следующие задачи:

• Защита от загрязнений: скважинный оголовок предотвращает попадание грязи, песка, листьев и других загрязнений внутрь скважины.
• Контроль уровня воды: оголовок позволяет контролировать уровень воды в скважине и регулировать его при необходимости.
• Установка насосного оборудования: оголовок предоставляет место для установки насосного оборудования, которое используется для откачки воды из скважины.
• Обеспечение безопасности: скважинный оголовок помогает обеспечить безопасность эксплуатации скважины, предотвращая падение людей или животных внутрь скважины.
• Уменьшение риска загрязнения воды: при правильной установке и эксплуатации скважинного оголовка можно уменьшить риск загрязнения воды различными веществами, такими как пестициды, удобрения, нефть и другие вредные вещества.

Таким образом, скважинный оголовок является важным элементом, который обеспечивает защиту, безопасность и удобство эксплуатации водяной скважины.

Благодаря герметизации устья скважины, насос лучше фиксируется и эффективнее выполняет свою основную функцию. Связано это с тем, что оголовок позволяет добиться давления обсадной трубы, что помогает быстрее и с лучшим напором выкачать воду на определенную верхнюю точку и подать ее на кран в доме.

Какие бывают оголовки для скважин

Пластиковые скважинные оголовки

Пластиковые скважинный оголовок принято считать бюджетным вариантом. Обычно их выбирают только в том случае, если насос, который планируется установить для забора воды, имеет небольшую мощность – то есть речь идет о неглубоких скважинах. Оголовки имеют разные размеры. Чтобы правильно выбрать модель, необходимо рассчитать потенциальную нагрузку и оценить условия для его монтажа. К примеру, существуют модели, которые можно надежно зафиксировать на глубине 50 метров. Пластиковые модели в состоянии выдержать общий вес не более 200 килограммов.

К очевидным преимуществам оголовков из пластика стоит отнести следующие:

• Невысокая цена, что существенно позволяет сократить расходы на устройство скважины.
• Малый вес изделия, что позволяет выполнить установку скважинного оголовка своими руками.
• Пластик – это современный композитный материал, который эффективно противостоит коррозии.

При этом материал также хорошо переносит контакт с агрессивными химическими веществами, не меняя при этом своих технических свойств и оставаясь целым. Оголовки из пластика чрезвычайно функциональны. Обычно они имеют внутреннюю крышку и специальную пробку для подключения электричества. Если вспомнить о том, что полимер великолепно изолирует ток, то получаем надежную и безопасную конструкцию, которая позволяет эффективно защитить скважину от загрязнения.

Конечно, без минусов не обходится ни одна деталь. В случае с моделями из пластика стоит сказать об их невысокой механической прочности. Поэтому монтаж оголовка скважинного надо производить аккуратно и не торопясь.

Металлические скважинные оголовки

Металлические оголовки выполняют ту же функцию, что и пластиковые – у них нет каких-то дополнительных преимуществ с точки зрения функциональности оборудования. Но при этом они, конечно же, отличаются более высокой надежностью и следующими характеристиками:

• Имеют высокую устойчивость к перепадам температуры.
• Значительно дольше пластиковых аналогов эксплуатируются.
• Имеют повышенную прочность и готовы выдержать гораздо больший вес оборудования.

Недостаток у конструкции из металла один, но весьма существенный. Это слабая устойчивость к образованию коррозии. Именно поэтому на рынке представлены модели, которые проходят дополнительную обработку разными составами, призванными увеличить их антикоррозийные свойства. Сегодня к покупке доступны следующие виды моделей из металла: Из нержавеющей стали, которые имеют форму привычной всем крышки с фиксацией при помощи болтов. Они в состоянии выдержать общий вес в 300 килограмм максимум.

Изделия из стали отличаются простой конструкцией и выдерживают нагрузку до 500 килограммов. Но при этом они весьма уязвимы перед коррозией и не имеют никакой дополнительной защиты от нее. Поэтому используют их крайне редко и в каждой ситуации помнят о том, что материал обязывает проводить регулярные осмотры объекта.

Модели из чугуна также выдерживают общий вес не более, чем 500 килограммов. Но при этом они весьма долговечны, а потому часто их выбирают, чтобы сделать устройство глубокой скважины. Чтобы значительно увеличить рабочий ресурс детали, она подвергается обработке защитным слоем. Это может быть как порошковое напыление, так и привычная всем оцинковка.

Как устроен скважинный оголовок

тобы лучше понимать принцип работы скважинного оголовка, необходимо представлять, как он устроен. Можно выделить следующие конструктивные элементы. Каждый из них важен в общей схеме и без него не будет достигнут необходимый уровень герметизации.

• Крышка, которая изготавливается в форме диска. Ее внутреннее кольцо имеет выступающие элементы. Края крышки, как правило, фиксируются на обсадную трубу, а именно ее торцевые стороны. Чтобы закрепить пластиковый трубопровод или кабель, в центре крышки есть специальное отверстие: остается только провести коммуникации через него и все готово к использованию.
• Фланец, представляющий собой кольцо, которое необходимо для фиксации крепежных болтов. Он плотно садится на общую конструкцию вместе с крышкой.
• Чтобы зафиксировать трос, который используется для установки насосного оборудования, предусмотрен карабин.
• Круглое резиновое кольцо – уплотнитель – выступает в конструкции механизма герметичным слоем. Он прокладывается под крышку и позволяет предотвратить движение оголовка по обсадной трубе.
• Для крепления в комплекте предусмотрены рым-болты.
• Ввод для кабеля необходим для подключения оборудования к электрической сети. Он позволяет изолировать питание от крышки, что особенно важно, если оголовок выполнен из металла. Если он не предусмотрен, важно использовать для изоляции термоусадочную муфту. Без нее нельзя эксплуатировать оборудование.
• Для фиксации обсадной трубы, которая является подающим водопроводом, конструктивно предусмотрено наличие зажим-цанги.
• В качестве дополнения производители часто предлагают клеммную коробку. Она удобна для монтажа электропроводки: в ней ее и крепят, осуществляя потом соединение с основной сетью.

Чтобы в конце монтажа оголовка надежно зафиксировать конструкцию, используют крепежные болты: они стягивают все элементы и не дают им разболтаться под нагрузкой. Затягивать их нужно ровно до тех пор, пока все элементы не превратятся в монолитную конструкцию.

Выбираем оголовок для скважины правильно

Теперь вы знаете, как выглядит оголовок для скважины. На каждом изделии предусмотрена маркировка, которая позволяет быстро сориентироваться, какой именно оголовок подходит для конкретной скважины. Так можно узнать, какая высота оголовка скважины и другие технические характеристики. Для этого принято использовать буквы и цифры:

• А – конструкция имеет антивандальную маркировку.
• П – изделие выполнено из пластика или, если говорить правильно, современного полимера – ПВХ.
• Б – конструкция имеет съемные элементы.
• 90-100 – это внешняя форма сечения трубопровода.
• 25, 32, 40, 57, 62 – характеризуют наружный поперечный диаметр труб и помогает правильно определить размеры оголовка скважинного в мм.

Если в магазине увидеть на оголовке маркировку ОСП 90-110/32 мм, то следует прочитать ее следующим образом: Пластиковый оголовок для скважины 110 мм (от 90 до 110 мм) под выход 32 ПНД трубы

Уточнить все технические характеристики лучше у специалистов, если возникают какие-то сомнения. Ведь неправильно выбранный оголовок может оказаться как недостаточно надежным, так и чрезмерно тяжелым.

Как установить оголовок

Скважинный оголовок можно отнести к той части устройства скважины, которую можно организовать без привлечения специалиста. Конечно, чтобы выполнить работу, надо понимать не только устройство механизма, но и последовательность выполнения действий. Главное – добиться герметичной установки, ведь в противном случае, не будет достигнут необходимый от конструкции эффект.

Как самостоятельно установить оголовок

Чтобы ответить на вопрос, как установить оголовок на скважину своими руками, необходимо понимать, как именно должен быть собран механизм на обсадной трубе.

Начать стоит с того, чтобы обрезать конец трубы. После важно устранить все неровности, просто зашлифовать их. Не стоит в конце пренебрегать покрытием оцинковкой всех металлических отрезков – защита от коррозии важна на каждом этапе.

Затем отрезок трубы присоединяют к насосу, который будет обеспечивать подачу воды в дом. Привязывают трос, на котором фиксируется насосное оборудование, и при помощи пластиковой стяжки соединяют все с электрической проводкой. Убедитесь, что стяжка проложена через каждые полтора метра. Вы можете узнать какой купить насос для скважины у специалистов нашей компании

Другой конец петли помещают в карабин. Он должен быть подвешен на надежный рым-болт снизу крышки. В отверстие по центру крышку выводятся трубопровод и кабель.

Место обсадной трубы – фланец с уплотнителем. Насос же опускается на рабочую глубину (в каждом конкретном случае это разные цифры). Поверх колонны кладут крышку и затягивают крепежные болты.

Для дополнительной фиксации напорного трубопровода принято использовать компрессионный фитинг.

Если оголовок имеет коробку с клеммами, необходимо выполнить все соединения в ней, а вводы надежно загерметизировать.

Защита оголовка от замерзания

Описанный пошагово монтаж оголовка на скважину своими руками на этом не заканчивается. Главная цель – обеспечение круглогодичной подачи воды в дом. Поэтому сборка оголовка скважины не должна пропускать этап его защиты от замерзания. Даже если изделие из ПВХ, оно также нуждается в ней. Хотя и не в такой мере, как того требуют металлические оголовки.

В рамках работы производится теплоизоляция колодца. Для этого утепляют его стенки, люк, который выступает входом в сооружение.

Затем принимаются за обеспечение теплоизоляции короба. Верхнюю часть трубопровода принято укрывать современным утеплителем. Для этого используют надежную стекловату или минеральную вату, которые для безопасности помещаются в короб по размеру конструкции, которая нуждается в утеплении.

Последним этапом в сборке является прокладка нагревательного кабеля в верхнюю часть водопровода. Он помещается непосредственно в ту часть, которую необходимо уберечь от потенциального промерзания.

Зная, как устанавливается оголовок на скважину, не будет пропущен ни один шаг, который отвечает за то, как долго и как успешно будет использоваться скважина на объекте.

В каталоге компании ООО «Буровые технологии» представлена продукция отечественного производителя. Изготовленная в соответствии с ТУ и ГОСТами, сборка оголовка скважины производится быстро. Также это гарантия того, что изделие прослужит долго, ведь для каждой модели предусмотрен большой рабочий ресурс. Доставка необходимого товара осуществляется по всей стране с помощью транспортных служб.

— они подходят для обсадных труб диаметром от 90 до 110 и имеют диаметр выводной ПНД трубы 25 мм — подойдет для обсаднай трубы для скважины 125 мм

Отдельно стоит сказать о том, что инженеры компании готовы оказать помощь в выборе оголовка для скважины для водопровода. Они опираются на данные о скважине и технические параметры насосного оборудования. Это позволяет им предложить оптимальный вариант, который с легкостью выполнит поставленную задачу и обеспечит герметичность скважины на воду.

Зная, как выбрать оголовок для скважины, можно быстро определить подходящее изделие. Зная, для чего он – оголовок для скважины – предназначен, не будет сомнений в необходимости его установки. С ним эксплуатация вновь созданной скважины будет долгой и успешной.

Спасибо за доверие

Много полезной информации связанной с буровыми установками и инструментом для бурения вы можете найти в нашем разделе “Статьи”

Дорогие друзья! Спасибо за выбор нашей компании, как поставщика буровых установок и инструмента. Мы ради сотрудничеству и надеемся, что у нас получится выстроить крепкие партнерские отношения на долгие годы.

Каждый день мы стараемся сделать так, чтобы сотрудничество с нами было удобным. Для того, чтобы начать работать с нами, вам не нужно приезжать в офис для оформления заказа.

Достаточно просто выбрать необходимое оборудование или инструмент на сайте и оформить заказ онлайн. А если у вас возникают вопросы или требуется консультация, наши специалисты с удовольствием проконсультируют вас любым удобным способом коммуникации.

Спасибо за доверие!

Генеральный директор ООО ГК “Буровые Технологии” Максим Жарнов

Крепкое сотрудничество

Мы ценим сотрудничество с каждым клиентом нашей компании делаем всё, чтобы это сотрудничество было комфортным

Комфортный сервис

Полная консультация, быстрая доставка, широкий выбор товарной линейки и всесторонняя помощь наших специалистов — это получает каждый наш партнер.

Комплексный подход

Наша команда оказывает всестороннюю поддержку при подборе, поставке, доставке, обслуживанию оборудования и даже обучению сотрудников наших клиентов.

Оголовок для скважины — устройство, виды и правила его монтажа

Установка скважинного оголовка на сегодняшний день представляется наиболее надежным, и при этом самим недорогим, способом герметизации устья любой эксплуатационной скважины на воду. Как грамотно выбрать и правильно установить оголовок скважины? В этом вам поможет наш обзор. Мастер сантехник рассмотрит варианты, разберем их устройство, и вы легко решите, какой именно подойдет для вашей скважины. Главное — не забывайте про качество монтажа!

Для чего необходим оголовок

Говоря коротко, оголовок — это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно и обойтись без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают. Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно.

Ни один из этих вариантов не является абсолютно надежным. Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд. С помощью этого устройства успешно разрешают целый ряд важных практических задач:

• Герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
• Предотвратить попадание в скважину грязи, пыли, мусора и т.п.;
• Защитить шахту от мелких предметов, которые могут туда упасть;
• Предотвратить кражу насоса и оборудования скважины;
• Дополнительно защитить сооружение от промерзания в зимний период;
• Надежно закрепить погружной насос и водопроводные коммуникации.

Если скважина снабжена надежным оголовком, эксплуатировать и обслуживать ее заметно проще, чем при отсутствии этого полезного устройства. Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление. Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент — материал, из которого выполнено приспособление. В продаже имеются пластиковые, стальные и чугунные оголовки. Конструкция этих изделий довольно похожа, а вот нагрузку они переносят по-разному.

Полимерные оголовки могут выдерживать груз 200 кг или меньше, стальной — до 500 кг, а чугунный свободно переносит и более высокие нагрузки, хотя и сам по себе весит немало. В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг. А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник. Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (кликните для увеличения).

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое. Такой агрегат состоит из трех основных элементов:

• Крышки;
• Фланца;
• Уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• Рым-болтами;
• Кабельным вводом, предназначенным для электропривода;
• Набором карабинов;
• Штуцером для водоподающей трубы;
• Крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу — для подвешивания насоса. Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Кабельный ввод — это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом. Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”. Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить. Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика. Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения. В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ. При установке оголовка на скважину обычно придерживаются следующего порядка действий.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне. После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

На обсадную трубу скважины одевается нижняя часть оголовка и уплотнительное кольцо. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто. Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Следующий шаг, крепление страховочного троса к насосу. Трос протягиваем в специальные отверстия на корпусе насоса, затем фиксируем в петлю металлическими скобами.

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем насос можно опускать в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться. Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу. Фитингом подсоединяем трубу, кабель питания подвязываем к трубе (не в натяжку) используем стяжки.

Начинаем опускать в обсадную трубу скважины глубинный насос, обратите внимание, чтобы кабель не повредился он не должен быть натянутым. Сам насос держится на трубе.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки. Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону.

Не стоит стремиться прилагать максимальные усилия. Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место.

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии. Теперь к штулцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

В сюжете — Обзор скважинного оголовка

В сюжете — Что такое антивандальный оголовок

Хороший скважинный оголовок – важная часть системы водоснабжения дома и участка. Если модель выбрана и установлена правильно, оголовок надежно защитит скважину и продлит срок ее эксплуатации.
