Зачем нужно рассчитывать параметры труб?

Предварительный расчет параметров труб необходим во многих случаях. Например, для правильной коммуникации трубопровода с другими элементами системы. Проектировщики и монтажники при работе с трубами используют такие показатели, как:

• проходимость трубопровода;
• потери тепла;
• количество утеплителя;
• количество материала для защиты от коррозии;
• шероховатость внутренней поверхности трубы и т. п.

В результате можно определить точное количество труб, необходимых для конкретной системы, а также их оптимальные характеристики. Правильные расчеты избавляют от избыточных расходов на приобретение и транспортировку материала, позволяют веществам, которые находятся в трубопроводе, перемещаться с заданной скоростью для максимально эффективного использования системы.

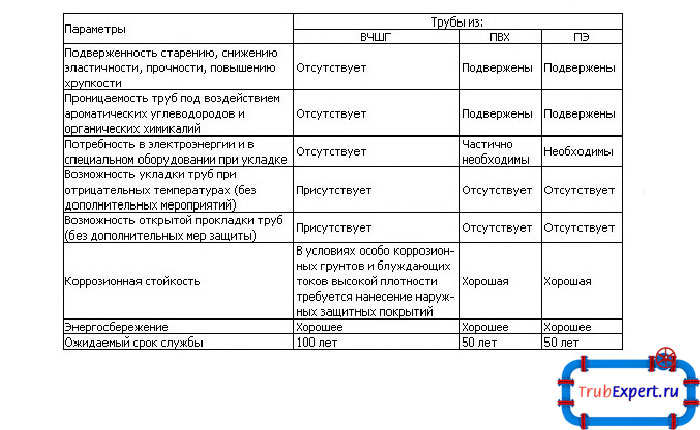

В этой таблице приведены некоторые полезные сведения о характеристиках труб разного вида, которые помогут выбрать подходящие конструкции, необходимые для создания трубопровода

В отопительных системах диаметр труб существенно зависит от допустимой скорости. Пример такого рода расчетов представлен на видео:

Расчеты различных параметров трубы

Для того, чтобы правильно рассчитать основные параметры труб, следует определить следующие показатели:

• материал, из которого изготовлена труба;
• тип сечения трубы;
• внутренний и внешний диаметр;
• толщина стенок;
• длина трубы и т. п.

Часть данных можно получить, просто измерив конструкцию. Множество полезных сведений содержится в сертификационных документах, а также в различных справочниках и ГОСТах.

Как узнать диаметр и объем трубы?

Некоторые формулы расчетов знакомы каждому школьнику. Например, если нужно уточнить диаметр конкретной трубы, следует измерить ее окружность. Для этого можно воспользоваться сантиметровой лентой, которой пользуются швеи. Или же следует обернуть трубу другой подходящей лентой, а затем измерить полученный отрезок с помощью линейки.

Далее используем формулу длины окружности:

• L — длина окружности круга;
• π — постоянное число «пи», равное примерно 3,14;
• D — диаметр окружности круга.

Достаточно проделать несложное преобразование, чтобы вычислить с помощью этой формулы внешний диаметр трубы:

Измерив толщину стенок трубы, легко рассчитать также внутренний диаметр круга. Для этого от значения внешнего диаметра трубы следует отнять удвоенное значение толщины стенок трубы.

Расчет сечения трубы

Чтобы рассчитать сечение трубы, следует вычислить площадь круга. При этом учитывается разница между наружным диаметром трубы и толщиной ее стенок, проще говоря — внутренний диаметр трубы.

На этом рисунке наглядно представлены такие показатели как наружный диаметр трубы и толщина ее стенки. Разница между наружным диаметром и толщиной позволяет вычислить внутренний диаметр трубы

Формула площади круга выглядит так:

• S — площадь круга;
• π — число «пи»;
• R — радиус круга, рассчитывается как половина диаметра.

Если используются сведения о наружном диаметре и толщине стенок трубы, то формула может выглядеть следующим образом:

• S — площадь сечения;
• π — число «пи»;
• D — наружный диаметр трубы;
• T — толщина стенок трубы.

Допустим, имеется труба, внешний диаметр которой составляет 1 метр, а толщина стенок равна 10 мм. Для начала следует согласовать все единицы измерения. Толщина стенок составит 0,01 метра. Согласно приведенной выше формуле рассчитаем сечение такой трубы:

Таким образом, сечение трубы с указанными параметрами будет равно 0,75 кв. м.

Как известно, точность вычислений с числом «пи» зависит от количества знаков после запятой, которые используются при применении этой константы. Однако в строительстве обычно нет нужды в сверхточных расчетах, и число «пи» принимается равным 3,14. Конечный результат также имеет смысл округлять до двух знаков после запятой.

Как рассчитать объем трубы?

На этой схеме наглядно отражено использование таких данных как радиус сечения трубы и ее длина для определения объема трубы

Выполнить расчет объема конкретного отрезка трубы также не сложно. Для этого нужно сначала найти площадь окружности трубы по ее внешнему диаметру по формуле, приведенной выше:

В этом случае D — это внешний диаметр трубы, а R – внешний радиус, т. е. половина диаметра. После этого полученное значение нужно умножить на длину отрезка трубы, получив объем, который выражается в кубических метрах. Формула расчета объема трубы может выглядеть так:

• V — объем трубы, куб. м.
• S — площадь внешнего сечения, кв.м.;
• H — длина отрезка трубы, м.

Допустим, имеется труба с внешним диаметром 50 см и длиной 2 метра. Сначала следует согласовать все единицы измерения. D=50 см=0,5 м. Подставим это значение в формулу площади круга:

Теперь можно вычислить объем:

Все эти расчеты можно легко проделать с помощью обычного калькулятора, однако гораздо более удобно использовать соответствующую вычислительную машину, осуществляющую расчёт в режиме онлайн: https://calcsoft.ru/obyom-cilindra.

Калькулятор проводит вычисления в зависимости от начальных данных: р адиус основания и высота, диаметр основания и высота или площадь основания и высота.

Как рассчитать массу трубы?

Информация о весе конкретного количества труб необходима, чтобы спрогнозировать расходы на их транспортировку. Если используется большая конструкция, ее вес не помешает соотнести с несущей способностью фундамента знания.

В этой таблице указаны справочные данные о весе стальных труб различного вида с учетом их размеров и особенностей технологии производства

Ученикам средних классов хорошо известно, что найти массу объекта можно путем умножения его объема на плотность вещества, из которого этот объект состоит. Строители избавлены от утомительных вычислений массы конкретного отрезка трубы, поскольку в различных строительных справочниках содержится информация о весе погонного метра самых различных видов труб. Проще всего выполнить расчет массы трубы с помощью соответствующих ГОСТов, используя информацию о:

• материале, из которого изготовлена труба;
• ее внешнем диаметре;
• толщине стенок;
• внутреннем диаметре и т. п.

Выяснив вес одного погонного метра трубы, следует умножить полученное значение на общее количество погонных метров. Сложность задачи соответствует уровню четвертого-пятого класса общеобразовательной школы.

Для выяснения веса труб предлагаем вам воспользоваться нашим онлайн-калькулятором. В соответствующие поля вводят необходимые сведения, после чего программа выдает значение веса заданного количества труб.

Как определить площадь внешней поверхности трубы?

При монтаже самых различных систем может потребоваться утепление трубопровода. Чтобы максимально точно определить необходимое количество теплоизолирующего материала или другого необходимого покрытия (антикоррозионного, гидроизоляционного и т.п.), рекомендуется вычислить площадь внешней поверхности трубы.

Чтобы правильно рассчитать количество материала, необходимого для утепления трубы, следует вычислить площадь ее наружной поверхности. Для этого длину окружности наружного сечения следует умножить на длину трубы

Любую трубу круглого сечения можно мысленно представить как прямоугольник, который свернули в трубочку. Площадь прямоугольника определяется как произведение его длины и ширины. В случае с трубой длине прямоугольника будет соответствовать длина трубы, а его ширине — длина ее внешней окружности.

Формула длины окружности уже упоминалась в начале, она выглядит как L=∏D. Обозначим длину отрезка трубы как H. Тогда площадь наружной поверхности трубы будет равна:

• St — площадь внешней поверхности трубы, кв.м.;
• π — постоянное число «пи», равное 3,14;
• D — внешний диаметр трубы, м;
• H — длина трубы, м.

Например, если имеется труба диаметром 30 см и длиной 5 метров, площадь ее поверхности будет равна:

Используя приведенные выше формулы, можно без труда сделать расчет объема внутреннего пространства трубы и площадь ее внутренней поверхности. Для этого в расчетах достаточно заменить значение внешнего диаметра трубы на величину ее внутреннего диаметра.

А если сечение трубы не круглое?

Все формулы и расчеты, описанные ранее, рассматривают исключительно трубы с круглым сечением. Действительно, в современном строительстве чаще всего используются именно такие конструкции. Однако существуют трубопроводы с:

• прямоугольным;
• овальным;
• трапециевидным сечением и т. п.

Для расчета таких нестандартных труб рекомендуется использовать ряд простых формул. Так, площадь квадратного или прямоугольного сечения определяется как произведение длины и ширины. Умножив площадь на длину отрезка трубы, можно вычислить объем трубы. Чтобы найти площадь поверхности трубы прямоугольного сечения, следует перемножить длину отрезка трубы и периметр сечения. Периметр, как известно, это сумма всех сторон прямоугольника.

Трубы с прямоугольным или трапециевидным сечением чаще всего применяются при создании дымоходов и канализационных систем. Для расчета основных параметров таких труб используют несколько простых формул

Периметр трапеции также вычисляется как сумма всех ее сторон. Умножаем эти данные на длину отрезка трубы и получаем площадь поверхности трубы. Чтобы рассчитать объем трубы с трапециевидным сечением, нужно сначала найти площадь трапеции. Она рассчитывается как произведение полусуммы ее оснований и высоты:

• А и В — длина оснований трапеции, т. е. ее параллельных сторон;
• Н — высота трапеции, т. е. перпендикуляр, проведенный от одного основания к другому.

Умножив площадь трапециевидного сечения на длину отрезка трубы, получаем ее объем.

Чтобы рассчитать параметры трубы с овальным сечением, действуют примерно так же. Вычисляют длину окружности овала, а также его площадь. Умножив длину окружности на длину отрезка трубы, получим поверхности трубы. Произведение площади овального сечения и длины отрезка трубы даст значение объема трубы.

Овал имеет две оси: большую и малую. Длина окружности овала (или эллипса) рассчитывается как произведение числа «пи» на сумму длин его полуосей:

• ∏ — постоянное число «пи», равное 3,14;
• А и В — длина полуосей овала.

Площадь овала рассчитывается как произведение его полуосей и числа «пи»:

Чтобы избежать сложных расчетов, можно воспользоваться многочисленными он-лайн калькуляторами, которые позволяют рассчитать параметры труб самых разных конфигураций.

Как узнать внутренний диаметр трубы зная окружность

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R 2 . Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см 2 , подставляем в формулу S = 2 * 20,25 см 2 = 40,5 см 2 .

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм 2 или 20 см 2 или 0,002 м 2 .

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,016 2 * 30 м = 0,0241 м 3 . Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

Как определить диаметр трубы – варианты замеров окружности

В процессе выполнения строительных работ в быту или на производстве может появиться необходимость в измерении диаметра трубы, которая уже вмонтирована в систему водоснабжения или канализации. Также знать данный параметр необходимо на стадии проектирования прокладки инженерных коммуникаций.

Отсюда возникает необходимость разобраться с тем, как определить диаметр трубы. Выбор конкретного способа выполнения измерений зависит от размеров объекта и от того, доступно ли расположение трубопровода.

Определение диаметра в бытовых условиях

До того, как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:

• рулетка или стандартная линейка;
• штангенциркуль;
• фотоаппарат — его задействуют при необходимости.

Если трубопровод доступен для проведения замеров, а торцы труб можно без проблем измерить, тогда достаточно иметь в распоряжении обычную линейку или рулетку. При этом следует учитывать, что используют такой метод, когда к точности предъявляются минимальные требования.

В этом случае выполняют измерение диаметра труб в такой последовательности:

1. Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
2. Потом отсчитывают количество делений, соответствующих размеру диаметра.

Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров. Иногда требуется определить и площадь трубопровода, что тоже весьма просто сделать.

Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:

1. Раздвигают его ножки и прикладывают к торцу изделия.
2. Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
3. Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.

Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.

Когда трубопровод недоступен для обмера и является частью уже функционирующей конструкции водоснабжения или газовой магистрали, поступают следующим образом: штангенциркуль прикладывают к трубе, к ее боковой поверхности. Таким способом обмеряют изделие в тех случаях, если у измерительного приспособления длина ножек превышает половину диаметра трубной продукции.

Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14. Не намного сложнее узнать объем трубы, выполнив простые расчеты.

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:

d – определяемый диаметр;

l – длина измеренной окружности.

К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.

Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.

К примеру, это может быть коробок спичек, длина которого равна 5 сантиметрам. Потом этот участок трубопровода фотографируют. Последующие вычисления выполняют по фотографии. На снимке измеряют видимую толщину изделия в миллиметрах. Потом нужно перевести все полученные величины в реальные параметры трубы с учетом масштаба произведенной фотосъемки.

Измерение диаметров в производственных условиях

На больших строящихся объектах трубы до начала проведения монтажа в обязательном порядке подвергают входному контролю. Прежде всего, проверяют сертификаты и маркировку, нанесенную на трубную продукцию.

Документация должна содержать определенную информацию, касающуюся труб:

• номинальные размеры;
• номер и дата ТУ;
• марка металла или вид пластика;
• номер товарной партии;
• итоги проведенных испытаний;
• хим. анализ выплавки;
• тип термической обработки;
• результаты рентгеновской дефектоскопии.

Кроме этого, на поверхности всех изделий на расстоянии примерно 50 сантиметров от одного из торцов всегда наносят маркировку, содержащую:

• наименование производителя;
• номер плавки;
• номер изделия и его номинальные параметры;
• дату изготовления;
• эквивалент углерода.

Длины труб в производственных условиях определяют мерной проволокой. Также не возникает сложностей с тем, как измерить диаметр трубы рулеткой.

Для изделий первого класса допустимой величиной отклонения в одну или другую сторону от заявленной длины являются 15 миллиметров. Для второго класса –100 миллиметров.

У труб наружный диаметр сверяют, пользуясь формулой d = l:π-2Δр-0,2 мм, где кроме вышеописанных значений:

Δр – толщина материала рулетки;

0,2 миллиметра– припуск на прилегание инструмента к поверхности.

Допускается отклонение величины внешнего диаметра от заявленной производителем:

• для продукции с сечением не более 200 миллиметров–1,5 миллиметра;
• для больших труб – 0,7%.

В последнем случае для проверки трубной продукции пользуются ультразвуковыми измерительными приборами. Для определения толщины стенок задействуют штангенциркули, у которых деление на шкале соответствует 0,01 миллиметра. Минусовой допуск не должен превышать 5% номинальной толщины. При этом кривизна не может быть более 1,5 миллиметра на 1 погонный метр.

Из вышеописанной информации ясно, что несложно разобраться с тем, как определить диаметр трубы по длине окружности или при помощи несложных измерительных инструментов.

Как определить диаметр трубы – варианты замеров окружности

В процессе выполнения строительных работ в быту или на производстве может появиться необходимость в измерении диаметра трубы, которая уже вмонтирована в систему водоснабжения или канализации. Также знать данный параметр необходимо на стадии проектирования прокладки инженерных коммуникаций.

Отсюда возникает необходимость разобраться с тем, как определить диаметр трубы. Выбор конкретного способа выполнения измерений зависит от размеров объекта и от того, доступно ли расположение трубопровода.

Определение диаметра в бытовых условиях

До того, как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:

• рулетка или стандартная линейка;
• штангенциркуль;
• фотоаппарат — его задействуют при необходимости.

Если трубопровод доступен для проведения замеров, а торцы труб можно без проблем измерить, тогда достаточно иметь в распоряжении обычную линейку или рулетку. При этом следует учитывать, что используют такой метод, когда к точности предъявляются минимальные требования.

В этом случае выполняют измерение диаметра труб в такой последовательности:

1. Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
2. Потом отсчитывают количество делений, соответствующих размеру диаметра.

Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров. Иногда требуется определить и площадь трубопровода, что тоже весьма просто сделать.

Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:

1. Раздвигают его ножки и прикладывают к торцу изделия.
2. Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
3. Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.

Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.

Когда трубопровод недоступен для обмера и является частью уже функционирующей конструкции водоснабжения или газовой магистрали, поступают следующим образом: штангенциркуль прикладывают к трубе, к ее боковой поверхности. Таким способом обмеряют изделие в тех случаях, если у измерительного приспособления длина ножек превышает половину диаметра трубной продукции.

Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14. Не намного сложнее узнать объем трубы, выполнив простые расчеты.

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:

d – определяемый диаметр;

l – длина измеренной окружности.

К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.

Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.

К примеру, это может быть коробок спичек, длина которого равна 5 сантиметрам. Потом этот участок трубопровода фотографируют. Последующие вычисления выполняют по фотографии. На снимке измеряют видимую толщину изделия в миллиметрах. Потом нужно перевести все полученные величины в реальные параметры трубы с учетом масштаба произведенной фотосъемки.

Измерение диаметров в производственных условиях

На больших строящихся объектах трубы до начала проведения монтажа в обязательном порядке подвергают входному контролю. Прежде всего, проверяют сертификаты и маркировку, нанесенную на трубную продукцию.

Документация должна содержать определенную информацию, касающуюся труб:

• номинальные размеры;
• номер и дата ТУ;
• марка металла или вид пластика;
• номер товарной партии;
• итоги проведенных испытаний;
• хим. анализ выплавки;
• тип термической обработки;
• результаты рентгеновской дефектоскопии.

Кроме этого, на поверхности всех изделий на расстоянии примерно 50 сантиметров от одного из торцов всегда наносят маркировку, содержащую:

• наименование производителя;
• номер плавки;
• номер изделия и его номинальные параметры;
• дату изготовления;
• эквивалент углерода.

Длины труб в производственных условиях определяют мерной проволокой. Также не возникает сложностей с тем, как измерить диаметр трубы рулеткой.

Для изделий первого класса допустимой величиной отклонения в одну или другую сторону от заявленной длины являются 15 миллиметров. Для второго класса –100 миллиметров.

У труб наружный диаметр сверяют, пользуясь формулой d = l:π-2Δр-0,2 мм, где кроме вышеописанных значений:

Δр – толщина материала рулетки;

0,2 миллиметра– припуск на прилегание инструмента к поверхности.

Допускается отклонение величины внешнего диаметра от заявленной производителем:

• для продукции с сечением не более 200 миллиметров–1,5 миллиметра;
• для больших труб – 0,7%.

В последнем случае для проверки трубной продукции пользуются ультразвуковыми измерительными приборами. Для определения толщины стенок задействуют штангенциркули, у которых деление на шкале соответствует 0,01 миллиметра. Минусовой допуск не должен превышать 5% номинальной толщины. При этом кривизна не может быть более 1,5 миллиметра на 1 погонный метр.

Из вышеописанной информации ясно, что несложно разобраться с тем, как определить диаметр трубы по длине окружности или при помощи несложных измерительных инструментов.

Порядок измерения диаметров труб по внутренней и наружной окружности

Возникновение неполадок в водопроводной, газовой или канализационной системе часто предполагает монтаж труб – замена фрагмента старой трубы или установка новой. При выполнении таких работ потребуются навыки определения диаметра труб вашей системы подручными средствами. При монтаже новой системы водоснабжения также необходимо точное определение размеров старых труб с той целью, чтобы определиться с выбором новых пластиковых или металлопластиковых труб.

Безусловно, имеются специальные инструменты для осуществления подобных замеров, например, лазерный измеритель, линейка-циркометр и другие. Но что делать, если вы не специалист-профессионал, и в вашем домашнем наборе инструментов нет таких высокоточных приборов? Как измерить диаметр трубы иным способом?

Прежде чем ответить на этот вопрос, полезно знать, в каких единицах измеряют эти показатели. Значение диаметра трубы, как правило, измеряют в дюймах. Один дюйм равен 2,54 сантиметра.

При работе с трубой измерению будет подлежать как внутренний, так и наружный ее диаметр.Наружный диаметр трубы важен в связи с тем, что именно его значение учитывается при нанесении резьбы и создании резьбовых соединений. Наружный диаметр находиться в прямой зависимости от толщины стенок трубы. Размер толщины стенок представляет собой разницу наружного и внутреннего диаметра трубы.

От слов к делу

От слов к делу лазерная скоба
Существует несколько способов замера диаметров трубы, отличающихся своими особенностями в зависимости от условий, которые важно учитывать для того, чтобы избежать ошибок. Выбор конкретного способа замера часто зависит от доступности к объекту замера. Рассмотрим некоторые из них.

Как определяется диаметр трубы, если она смонтирована?

Бывают случаи, когда трубопровод «связан» по обоим концам, поэтому воспользоваться приведенным способом будет невозможно. В этой ситуации пригодится лента-сантиметр и малейшие математические навыки. Плотно оберните ленту по трубе и определите ее окружность. Полученное число нужно разделить на константу «Пи» (3,14). В результате получим значение наружного (внешнего) диаметра. Этот способ хорошо подходит для измерения параметров больших труб.

Как рассчитать внутренний диаметр трубы, если известен только внешний диаметр? Сначала необходимо определить толщину стенок, затем удвоить это значение и вычесть его из внешнего диаметра.

Для того чтобы узнать толщину стенок трубы, можно воспользоваться специальной таблицей. В ней приведены средние значения толщины стенок в зависимости от предназначения продукции, материал, из которого она изготовлена, и ее внутреннего диаметра.

Замеры труб подручными средствами

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

• гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
• рулетка;
• школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Как посчитать диаметр трубы самыми простыми способами?

В доме часто приходится выполнять самые разные работы, с которыми положено справляться только настоящим мужчинам. Никто не застрахован от поломок в системе канализации, водоснабжения, отопления. Как известно, основной объем работ в этих направлениях связан с трубами, поэтому практически всегда под рукой должен быть специальный инструмент для замера их диаметра с последующей возможностью проведения качественного ремонта или установки.

Как узнать диаметр трубы в домашних условиях? В качестве приспособлений для замера можно применить линейку, обычную ленту-сантиметр или штангенциркуль. Производить процедуру можно многими способами, каждый из них отличается своими нюансами и применяется в определенных условиях. Если к трубе есть прямой доступ, то ничего выдумывать не придется. Чтобы замерить ширину, нужно взять линейку и приложить ее к срезу изделия.

Постарайтесь приложить линейку ровно посередине сечения, чтобы значение диаметра получилось максимально точным.

Измерение труб малых диаметров

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.

Диаметры некоторых популярных типов труб

Единственный размер труб, который вне зависимости от их материала изготовления, назначения, форм сечения принимают одинаковым для всех – номинальный DN (или условный проход Ду). Если прибавить к условному проходу толщину стенки S, которая различна у всех видов труб, легко получить их Dнар.

Поэтому регламентируется только номинальный диаметр, типовые значения которого приведены в ГОСТ 28338-89 и обязательны для всех видов трубопроводов и арматуры.

Размеры водогазопроводных стальных и медных труб

ГОСТ 3262-75 регламентирует сортамент сварных труб из не оцинкованной и оцинкованной стали для водопроводных, отопительных и газопроводных коммуникаций.

Рис. 4 Сортамент водогазовых труб по ГОСТ 3262-75

Стандарт распространяется также на изделия с цилиндрической резьбой, полученной технологиями нарезки или накатки.

Если внимательно посмотреть на табличные данные рис. 4 размерных и весовых характеристик водогазопроводных труб, то можно заметить, что изделия с одинаковыми условным проходом Ду и наружным диаметром имеют разную ширину стенку S.

Это невозможно теоретически, если не учесть, что в ранее приведенном определении условного прохода указано на его приблизительное соответствие внутреннему диаметру.

К примеру, у обыкновенной легкой стальной трубы с Dнар. 17 мм и S стенки 2 мм, Dвнутр. будет равен 13 мм. Для тяжелого 17 мм изделия с S стенки 2,8 мм Dвнутр. – 11,4 мм, при этом условный проход DN в обоих изделиях одинаков и равен 10 мм согласно таблицы на рис. 4.

Иногда при монтаже систем отопления и укладке теплых полов используют медные трубопроводы, техусловия на которые приведены в ГОСТ 617-2006. Госстандарт напрямую указывает метод задания их размеров Dнар., толщиной стенки и длиной, в документе также отмечено, что по соглашению производителя с заказчиком за основу может быть принят Dвнутр. В некоторых пунктах документ также оперирует средним диаметром изделия, который определяют как среднее арифметическое от наибольшего и наименьшего его значений в одной плоскости сечения, перпендикулярного оси.

Рис. 5 Характеристики медных труб ГОСТ 617-2006

Размерные параметры НПВХ – труб для бытовой канализации

В отличие от металлических линий, участки которых соединяют между собой сваркой, основной вид стыковки безнапорных канализационных трубопроводов – раструбное соединение. Сущность метода заключается в том, что одна труба входит в расширенный раструб другой, имеющей внутри эластичное резиновое кольцо для обеспечения герметизации стыка.

То есть основными техническими размерами при данном методе стыковки являются наружный трубный или внутренний раструбный, а параметры ширины проходного канала имеют второстепенное значение.

Измерение недоступной трубы

Если торцевая часть трубы недоступна для осуществления замера, то есть, когда труба является смонтированным элементом уже действующей схемы водо- или газоснабжения, то для замеров штангенциркуль прикладывают к боковой поверхности трубы. В данном случае важное условие для осуществления обмера: длина ножек штангенциркуля должна превышать половину диаметра трубы.

Измерение трубы большого диаметра

Измерение труб большого диаметра

Выше мы уже упоминали формулу со значением. Замеры окружности большой трубы можно осуществить с помощью шнура или рулетки, а затем определяется ее диаметр по формуле D = L:3,14, где: D – диаметр трубы;

L – окружность трубы.

К примеру, если длина измеренной вами окружности трубы составила 31,4 см, то диаметр трубы составит D = 31,4:3,14 = 10 см (или 100 мм).

Общая информация

Водопроводные системы не представить без резьбового соединения, а нарезается резьба по наружному диаметру. Данный размер зависит от толщины стенок, которая обычно составляет 3мм. Для более легкого соединения используется специальная система резьбы наружных значений величин. Такие резьбы были названы трубными, они отличаются от обыкновенной метрической резьбы. Если, метрическая резьба обозначается, например, М 16 , значит, ее наружный диаметр составляет 16мм, у трубной же резьбы это иначе. Полудюймовое изделие имеет несколько меньший, чем 21мм, и у ее резьбы размер такой же. Название «полудюймовая» было присвоено ей из-за величины внутренней.

Обозначение трубной резьбы записывается, к примеру, так: 1/2» труб.

Есть несколько способов измерения, у каждого свои особенности и используются они в разных условиях.

Измерение труб с помощью фотосъемки (метод копирования)

Измерение фотосъемкой

Этот нестандартный метод применяется при полной недоступности к трубе любого размера. К измеряемой трубе прикладывают линейку или любой другой предмет, размеры которого заранее известны любому мастеру (часто в этом случае используют спичечный коробок, длина которого составляет 5 см, или монету). Далее этот участок трубы с приложенным предметом фотографируют (кроме фотоаппарата в современных условиях доступно использование и мобильного телефона). Следующие вычисления размеров производятся по фотоснимкам: на снимке измеряют визуальную толщину в мм, а затем переводят ее в реальные значения, учитывая масштаб фотографий.

Примечания

1. Деньгуб В. М., Смирнов В. Г.
   Единицы величин. Словарь справочник. — М.: Издательство стандартов, 1990. — С. 78. — 240 с. — ISBN 5-7050-0118-5.
2. Resolution 7 of the 13th meeting of the CGPM (1967/68) (англ.) на сайте Международного бюро мер и весов
3. Resolution 12 of the 11th meeting of the CGPM (1960) (англ.) на сайте Международного бюро мер и весов
4. ГОСТ 7601-78. Физическая оптика. Термины, буквенные обозначения и определения основных величин Архивировано 23 марта 2013 года.
5. Функции и свойства эритроцитов (рус.). MedUniver.com. Дата обращения 14 июля 2020.
6. Энциклопедия волос: Все, что нужно знать о волосах (рус.) (недоступная ссылка). Schwarzkopf.ru. — «По европейским меркам тонким считается волос диаметром от 0,04 до 0,06 мм. Нормой считаются волосы диаметром 0,06—0,08 мм, а толстыми — от 0,08 до 0,1 мм. Волосы азиатов в сравнении с волосами европейцев более толстые: средняя толщина волос в Азии составляет от 0,08 до 0,12 мм.». Дата обращения 14 июля 2020. Архивировано 14 июля 2016 года.

Контроль параметров труб в производственных условиях

Производственный контроль параметров труб

Наружный диаметр водопроводных или канализационных труб в условиях больших производств контролируют и проверяют с применением более усложненной формулы: D = L:3,14 — 2∆p — 0,2 мм.

В этой формуле, кроме уже известных значений, символы ∆p означают толщину полотна рулетки в мм, которую вы применяете для измерений диаметра, а «0,2 мм» из формулы – это допустимые отклонения, учитывающие прилегание рулетки к трубе. Значение допустимого отклонения для труб сечением 200 мм составляет ±1,5 мм.

При замерах труб большого диаметра допустимые отклонения измеряются в процентах. Пример, для изделий размером от 820 до 1020 мм допустимое отклонение = 0,7%. При таких замерах используется измерительная установка на основе ультразвука.

Толщину стенок труб в условиях больших производств измеряют штангенциркулем с делением шкалы 0,01 мм. Допустимое отклонение от номинальной толщины в сторону уменьшения не должен превышать 5%.

Контролю подлежат и значения кривизны трубы, которые не должны быть выше 1,5 мм на погонный метр длины трубы. Общая кривизна изделий по отношению к ее длине не должна составлять более 0,15%. Овальность трубных торцов определяется отношением разности наибольшего и наименьшего диаметра к номинальному диаметру трубы.

Значение этого параметра не должен превышать 1% для труб с толщиной стенки до 20 мм и не выше 0,8% для стенок выше 20 мм.

Овальность трубы можно определить, измерив диаметр торца трубы с помощью индикаторной скобы или нутромера в двух взаимно перпендикулярных плоскостях.

Несложные школьные познания и внимательное применение простых инструментов существенно упростят вашу задачу — как измерить диаметр трубы подручными средствами.

Разберемся в терминологии

В нашей стране метрическая система счисления. И измеряем мы все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб у нас измеряют в миллиметрах. Но труба имеет два диаметра — внутренний и внешний, а еще характеризуется толщиной стенки. Так о каком диаметре идет речь, когда говорят о размерах стальных труб? Зависит от стандарта, согласно которому они изготовлены. В одних случаях имеется в виду наружный диаметр, в других внутренний. Вот так все непросто.

Диаметры стальных труб: по какому ориентироваться

Диаметр номинальный и условный

Трубы используются при разном давлении. Для более высокого требуется большая прочность и добирается она за счет толщины стенки. При этом наружный диаметр трубы оставляют фиксированным. Иначе не получится соединять отрезки, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход. Вообще, это устаревшее название и по современным нормам говорят «номинальный диаметр».

Условный проход трубы (номинальный диаметр) — расчетная величина, которая высчитывается при проектировании. Эта величина примерно соответствует внутреннему диаметру трубы в миллиметрах. Примерно, потому что стенки при равном наружном размере разной толщины. А это значит, что просвет меняется. Чтобы как-то согласовать все это, и ввели номинальный диаметр. Это определенный перечень величин, определенный ГОСТом 28338-89. Они приведены в таблице. Реальные размеры округляются до ближайшего номинального.

Ряд стандартных номинальных значений условного прохода газо-, водопроводных труб и арматуры к ним

Обозначение этой величины — DN, иногда ставят русский вариант — Дн. После этих букв стоит какая-то цифра без метрических знаков: DN30 или DN150. Читается это как условный проход трубы 30 или 150, или номинальный диаметр 30 и 150. Единиц измерения нет, так как это условная величина.

Еще раз: все существующие элементы водопроводных и газопроводных систем маркированы в соответствии с перечнем стандартных величин — номинальных диаметров Дн. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.

Фактически условный проход трубы или номинальный размер — это величина, которая отображает пропускную способность. Она примерно равна внутреннему диаметру. Ведь когда вы собираете систему, используете элементы из разных материалов, с различной толщиной стенки. Поэтому более разумно ориентироваться не на диаметры внутренней части, а именно на условный проход. Это даст возможность обеспечить одинаковую пропускную способность всех элементов системы.

Вы узнаете, как провести расчёт различных параметров труб

В настоящее время трубки, которые предназначены для подведения к дому воды, отопления и канализации, делают из стали, металла или иных материалов.

При возведении любого дома или во время проведения ремонта возникает необходимость подведения к зданию новых трубопроводов.

При проектировании будущих работ следует использовать трубный калькулятор для расчёта веса трубы и иных показателей.

В такой ситуации пользуются следующими показателями:

1. величиной проходимости трубопроводного изделия;
2. величиной потери тепла;
3. количеством утеплительного и антикоррозийного материала;
4. степенью шероховатости внутренней поверхности трубопровода и др.

При применении вышеперечисленных показателей определяют точное количество трубок и их технические характеристики.

Проведение предварительного расчёта трубопроводных изделий избавляет от несения расходов, связанных с покупкой и перемещением этих строительных материалов.

В итоге различные среды, которые находятся в нержавейке (вода, газ, воздух), перемещаются с заранее рассчитанной скоростью, в результате чего повышается эффективность использования системы.

Ниже представлена таблица стальных труб, на которой отражены их основные характеристики. Зная определённые размеры стальных труб, можно выбрать оптимальную конструкцию, которая нужна для возведения трубопровода.

Характеристики разного вида труб, с помощью которых будет легко выбрать подходящую конструкцию

Расчёты различных параметров трубы

Для того чтобы сделать правильный расчёт необходимых показателей нержавейки, необходимо использовать следующие параметры:

• вид материала — из чего сделано трубопроводное изделие;
• тип сечения нержавейки;
• показатели толщины трубной стенки;
• длина нержавейки и др.

Применяя вышеперечисленные сведения, можно сделать расчёт объёма трубы, а затем – расчёт массы трубы или наоборот.

Некоторые сведения можно получить при измерении самой конструкции нержавейки.

Также определённую информацию (размеры металлических труб и др.) можно найти в различных сертификатах, справочных таблицах и ГОСТах.

Как узнать диаметры и объёмы

Если нужно определить диаметр стальной трубы, надо провести расчёт показателей её окружности.

В таком случае можно использовать ленту, которой пользуются швеи.

Также можно обернуть нержавейку любой лентой, а потом линейкой измерить диаметр трубы.

Затем надо воспользоваться формулой, по которой рассчитывается длина окружности:

D — диаметр круга;

Стоит потратить немного усилий, чтобы найти диаметр окружности:

После проведения вычисления толщины трубных стенок необходимо найти внутренний диаметр нержавейки. В таком случае надо из показателя внешнего диаметра нержавейки вычесть удвоенную величину толщины трубных стенок.

Как вычислить объем воды в трубке

Подобный вопрос может возникнуть, например, при проектировании будущей системы отопления.

Объем воды в трубе равен произведению объёма воды, который приходится на 1 м трубопроводного изделия, на длину нержавейки.

Расчёт сечения

Для того чтобы сечение стальной трубы, необходимо посчитать площадь круга. При проведении такого расчёта необходимо учитывать разницу, которая возникает между величиной диаметра (поперечины) трубопроводного изделия и показателями толщины его стенок.

Внутренний диаметр трубки можно найти, если из величины наружной поперечины вычесть толщину нержавейки.

Площадь круга можно найти по следующей формуле:

S — площадь круга;

R — радиус круга;

Если использовать в расчётах данные о наружном диаметре нержавейки и толщине её стенок, то формула вычисления площади круга будет выглядеть таким образом:

S — площадь сечения;

D — наружный диаметр трубопроводного изделия;

T — толщина трубных стенок.

Например, в наличии есть стальная труба, размер внешней поперечины которой равен 1 м, а толщина стенки — 0,01 м.

Применяя вышеперечисленную формулу, можно найти величину сечения нержавейки:

S=3,14 * (1 м/2–0,01 м)²=0,75 м²

Как рассчитать объёмы

Для того чтобы посчитать объем трубы в м3, сначала следует найти площадь поверхности трубы, используя следующую формулу:

D – диаметр трубопроводного изделия (внешний).

Далее, для того чтобы рассчитать объём трубы, нужно площадь трубной окружности помножить на длину куска трубки.

В таком случае необходимо использовать следующую формулу вычисления объёма нержавейки:

H — длина куска трубопроводного изделия, м.;

S — площадь сечения (внешнего), кв. м.

Например, в наличии имеется стальная трубка, диаметр которой равен 0,5 м, а длина — 2. В таком случае надо вставить величину внешней поперечины нержавейки в формулу, по которой рассчитывается площадь круга:

S=π(D/2)²=3,14 * (0,5/2)²=0,0625 м² — трубная площадь.

В итоге формула объёма трубы будет выглядеть таким образом:

V=HS= 2 * 0,0625=0,125 м³.

Также при определении объема нержавейки на данный момент используется формула объёма цилиндра:

R – радиус цилиндра;

Н – длина куска трубы;

Как рассчитать массу

При проведении расчёта массы трубопроводных изделий, применяют такой параметр, как вес стальной трубы.

Для того чтобы найти массу нержавеющей трубки, надо ее объем помножить на плотность стали. Соответственно, если известна масса стальной трубы и плотность стали, то можно с лёгкостью найти объем через массу трубы, которую нужно разделить на показатель плотности.

В то же время строители не производят расчёт массы конкретного трубного отрезка. В таком случае они используют трубный калькулятор, на котором рабочие определяют вес погонного метра трубы и вес металлопроката.

Используя сведения из сортамента прокатной стали ГОСТа, можно произвести расчёт массы трубы из нержавеющей стали. В таком случае надо использовать следующие сведения:

• о том, из какого материала сделана трубка;
• о параметрах трубных стенок и др.

Нужно отметить, что вес погонного метра трубопроводного изделия считается важным показателем, без которого нельзя сделать точный расчет несущий конструкций при разработке проекта по монтажу нержавеек.

Если взвесить 1 погонный метр и умножить величину полученного веса на количество метров трубки, то можно вычислить массу нержавейки.

Для того чтобы найти вес профильной трубы, надо объем стали в трубке помножить на площадь трубного покрытия.

Чтобы сделать расчёт площади трубного покрытия, надо диаметр трубки умножить на её длину, а затем — на толщину трубной стенки, и полученный результат умножить на 3,14 (π).

Например, можно взять трубку из стали диаметром в 10 см, толщиной 1 мм, длиной 10 м.

В таком случае вес нержавеющей трубы можно вычислить таким образом: взять показатель удельной плотности – 7900, и умножить его на величину поперечины – 0,1, затем — на на длину – 10 м, толщину стенки – 0,001 и величину «π» — 3,1415.

В итоге вес = 24,81 кг.

Нержавейки целесообразнее покупать с запасом, учитывая возможный брак, обрезку и иные факторы.

Как определить площадь внешней поверхности трубы

При установке нержавеек в отдельных случаях делают утепление водопровода.

Чтобы сделать подсчёт конкретного количества теплоизолирующих и других материалов, надо сделать измерение площади трубного покрытия.

В этом случае в расчёт берётся условная прямоугольная труба. Каждое трубопроводное изделие можно представляет собой прямоугольник, свёрнутый в трубку.

Для того чтобы вычислить площадь полученного прямоугольника, надо его длину помножить на ширину. При этом длина прямоугольника равна длине нержавейки, а ширина — длине внешней окружности трубки.

Для того чтобы найти длину такой окружности, надо её внешний диаметр умножить на число «пи»: L=πD.

Площадь трубного покрытия равна:

D — диаметр трубопроводного изделия (внешний), м;

H — длина куска трубки, м.

Так, если в наличии есть трубка, диаметр которой равен 30 см, а длина — 5 м, то площадь трубного покрытия составляет:

St=πDH=3,14 * 0,3 * 5=4,71 кв. м.

Применяя вышеперечисленные формулы, можно вычислить площадь и объем трубного покрытия.

Классификация нагрузок на профильную трубу

Каждый строительный материал оказывает определённое сопротивление внешней нагрузке, и сталь не является исключением.

Если нагрузка на профиль находится в пределах нормы, то стальная труба может согнуться, но она справиться с нагрузкой.

Если груз убрать, то конструкция из стали вернётся в прежнее положение.

Однако если произошло превышение нормы нагрузки, начинается деформация трубопроводного изделия, в результате чего происходит разрыв профиля в месте сгиба.

Чтобы избежать возникновения в будущем неприятных ситуаций, следует сделать расчёт нагрузки на профильную трубу.

При вычислении нагрузки на профиль необходимо учитывать следующие параметры:

1. размер и тип сечения;
2. показатель напряжения трубопровода; ;
3. тип нагрузки.

Согласно своду правил (СП) нагрузка на профиль может быть:

• постоянной. При этом показатели её веса и давления остаются неизменны (вес элементов здания, грунта и др.);
• временной (вес лестничного проёма, котельной в частном доме и др.);
• краткосрочной (снег и ветер, вес человека и др.);
• особой (автоавария и др.).

Например, при возведении навеса во дворе частного дома профиль используют в качестве несущей конструкции. В этом случае при вычислении нагрузки следует учитывать такие параметры:

• материал для навеса;
• вес снежного покрова;
• скорость ветра и др.

Для этого необходимо воспользоваться сводом правил СП «Воздействия и нагрузки». В нём имеется несколько карт и правила, которые следует использовать при вычислении нагрузки профильной трубки.

При вычислении нагрузки на профильную трубку применяются такие методы:

1. расчёт нагрузки на профильную трубу с использованием сведений из справочных таблиц;
2. применение формулы напряжения при изгибе трубопроводного изделия;
3. расчёт нагрузки с использованием специального калькулятора.

Для вычисления прогиба профиля нужно использовать такие сведения:

• величину момента трубной инерции (I);
• длину пролёта (L);
• величину нагрузки на трубопроводное изделие (Q);
• величину модуля упругости, взятую из СНиП.

Такие значения надо вставить в определённую формулу прогиба. Для каждого метода определения нагрузки составляется своя формула прогиба.

Расчёт прогиба профиля считается нелёгким делом. Если в нём допущена хоть 1 ошибка, это может привести к негативным последствиям (например, разрушение дома и др).

В итоге не обладая базовыми правилами из физики и не видя в глаза Сопромат, следует заказать расчёт нагрузки на определённые конструкции (кровля, каркас) и трубопроводные изделия специалисту в этом деле.

как посчитать внутренний диаметр трубы зная наружный и толщину стенки калькулятор

Как сделать

Как рассчитать параметры труб

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Трубный калькулятор

Иметь возможность рассчитать быстро вес погонного метра стальной трубы является очень важной, так как позволяет быстро определить примерный вес трубы или заготовки, изготовленной из нее.

Произвести расчет веса трубы можно вручную с помощью достаточно сложной формулы, а можно это дело автоматизировать, воспользовавшись трубным онлайн калькулятором.

Если расчет производится самостоятельно, то потребуется прибегать к разным формулам.
Например потребуется найти длину окружности, по следующей формуле: L=πD
Где:
L — длина окружности;
π — постоянное число 3,14;
D — диаметр окружности.

Потребуется узнать внешний диаметр, с помощью формулы: D=L/π
Площадь круга, узнается при использовании формулы: S=πR²
В данном случае R, это радиус, который отвечает половине диаметра.
Когда известны данные наружного диаметра и толщины стенок, то используется формула: S=π(D/2-T)²
Где:
S — площадь сечения;
π — число «пи»;
D — наружный диаметр;
T — толщина стенок.
Для расчета объема отрезка применяется формула: Для расчета массы: m=p*V
Где:
p – является плотностью трубы и зависит от используемого материала;
V – объем трубы материала.
Как можно заметить, для правильно получения результата, потребуется прибегать к нескольким формулам.

Как провести расчет различных параметров труб: базовые формулы и примеры вычислений

Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.

Зачем нужно рассчитывать параметры труб?

Предварительный расчет параметров труб необходим во многих случаях. Например, для правильной коммуникации трубопровода с другими элементами системы. Проектировщики и монтажники при работе с трубами используют такие показатели, как:

В результате можно определить точное количество труб, необходимых для конкретной системы, а также их оптимальные характеристики. Правильные расчеты избавляют от избыточных расходов на приобретение и транспортировку материала, позволяют веществам, которые находятся в трубопроводе, перемещаться с заданной скоростью для максимально эффективного использования системы.

В этой таблице приведены некоторые полезные сведения о характеристиках труб разного вида, которые помогут выбрать подходящие конструкции, необходимые для создания трубопровода

В отопительных системах диаметр труб существенно зависит от допустимой скорости. Пример такого рода расчетов представлен на видео:

Расчеты различных параметров трубы

Для того, чтобы правильно рассчитать основные параметры труб, следует определить следующие показатели:

Часть данных можно получить, просто измерив конструкцию. Множество полезных сведений содержится в сертификационных документах, а также в различных справочниках и ГОСТах.

Как узнать диаметр и объем трубы?

Некоторые формулы расчетов знакомы каждому школьнику. Например, если нужно уточнить диаметр конкретной трубы, следует измерить ее окружность. Для этого можно воспользоваться сантиметровой лентой, которой пользуются швеи. Или же следует обернуть трубу другой подходящей лентой, а затем измерить полученный отрезок с помощью линейки.

Далее используем формулу длины окружности:

Достаточно проделать несложное преобразование, чтобы вычислить с помощью этой формулы внешний диаметр трубы:

Измерив толщину стенок трубы, легко рассчитать также внутренний диаметр круга. Для этого от значения внешнего диаметра трубы следует отнять удвоенное значение толщины стенок трубы.

Расчет сечения трубы

Чтобы рассчитать сечение трубы, следует вычислить площадь круга. При этом учитывается разница между наружным диаметром трубы и толщиной ее стенок, проще говоря — внутренний диаметр трубы.

На этом рисунке наглядно представлены такие показатели как наружный диаметр трубы и толщина ее стенки. Разница между наружным диаметром и толщиной позволяет вычислить внутренний диаметр трубы

Формула площади круга выглядит так:

Если используются сведения о наружном диаметре и толщине стенок трубы, то формула может выглядеть следующим образом:

Допустим, имеется труба, внешний диаметр которой составляет 1 метр, а толщина стенок равна 10 мм. Для начала следует согласовать все единицы измерения. Толщина стенок составит 0,01 метра. Согласно приведенной выше формуле рассчитаем сечение такой трубы:

Таким образом, сечение трубы с указанными параметрами будет равно 0,75 кв. м.

Как известно, точность вычислений с числом «пи» зависит от количества знаков после запятой, которые используются при применении этой константы. Однако в строительстве обычно нет нужды в сверхточных расчетах, и число «пи» принимается равным 3,14. Конечный результат также имеет смысл округлять до двух знаков после запятой.

Как рассчитать объем трубы?

На этой схеме наглядно отражено использование таких данных как радиус сечения трубы и ее длина для определения объема трубы

Выполнить расчет объема конкретного отрезка трубы также не сложно. Для этого нужно сначала найти площадь окружности трубы по ее внешнему диаметру по формуле, приведенной выше:

В этом случае D — это внешний диаметр трубы, а R – внешний радиус, т. е. половина диаметра. После этого полученное значение нужно умножить на длину отрезка трубы, получив объем, который выражается в кубических метрах. Формула расчета объема трубы может выглядеть так:

Допустим, имеется труба с внешним диаметром 50 см и длиной 2 метра. Сначала следует согласовать все единицы измерения. D=50 см=0,5 м. Подставим это значение в формулу площади круга:

Теперь можно вычислить объем:

Все эти расчеты можно легко проделать с помощью обычного калькулятора, однако гораздо более удобно использовать соответствующую вычислительную машину, осуществляющую расчёт в режиме онлайн: https://calcsoft.ru/obyom-cilindra.

Калькулятор проводит вычисления в зависимости от начальных данных: р адиус основания и высота, диаметр основания и высота или площадь основания и высота.

Как рассчитать массу трубы?

Информация о весе конкретного количества труб необходима, чтобы спрогнозировать расходы на их транспортировку. Если используется большая конструкция, ее вес не помешает соотнести с несущей способностью фундамента знания.

В этой таблице указаны справочные данные о весе стальных труб различного вида с учетом их размеров и особенностей технологии производства

Ученикам средних классов хорошо известно, что найти массу объекта можно путем умножения его объема на плотность вещества, из которого этот объект состоит. Строители избавлены от утомительных вычислений массы конкретного отрезка трубы, поскольку в различных строительных справочниках содержится информация о весе погонного метра самых различных видов труб. Проще всего выполнить расчет массы трубы с помощью соответствующих ГОСТов, используя информацию о:

Выяснив вес одного погонного метра трубы, следует умножить полученное значение на общее количество погонных метров. Сложность задачи соответствует уровню четвертого-пятого класса общеобразовательной школы.

Для выяснения веса труб предлагаем вам воспользоваться нашим онлайн-калькулятором. В соответствующие поля вводят необходимые сведения, после чего программа выдает значение веса заданного количества труб.

Как определить площадь внешней поверхности трубы?

При монтаже самых различных систем может потребоваться утепление трубопровода. Чтобы максимально точно определить необходимое количество теплоизолирующего материала или другого необходимого покрытия (антикоррозионного, гидроизоляционного и т.п.), рекомендуется вычислить площадь внешней поверхности трубы.

Чтобы правильно рассчитать количество материала, необходимого для утепления трубы, следует вычислить площадь ее наружной поверхности. Для этого длину окружности наружного сечения следует умножить на длину трубы

Любую трубу круглого сечения можно мысленно представить как прямоугольник, который свернули в трубочку. Площадь прямоугольника определяется как произведение его длины и ширины. В случае с трубой длине прямоугольника будет соответствовать длина трубы, а его ширине — длина ее внешней окружности.

Формула длины окружности уже упоминалась в начале, она выглядит как L=∏D. Обозначим длину отрезка трубы как H. Тогда площадь наружной поверхности трубы будет равна:

Например, если имеется труба диаметром 30 см и длиной 5 метров, площадь ее поверхности будет равна:

Используя приведенные выше формулы, можно без труда сделать расчет объема внутреннего пространства трубы и площадь ее внутренней поверхности. Для этого в расчетах достаточно заменить значение внешнего диаметра трубы на величину ее внутреннего диаметра.

А если сечение трубы не круглое?

Все формулы и расчеты, описанные ранее, рассматривают исключительно трубы с круглым сечением. Действительно, в современном строительстве чаще всего используются именно такие конструкции. Однако существуют трубопроводы с:

Для расчета таких нестандартных труб рекомендуется использовать ряд простых формул. Так, площадь квадратного или прямоугольного сечения определяется как произведение длины и ширины. Умножив площадь на длину отрезка трубы, можно вычислить объем трубы. Чтобы найти площадь поверхности трубы прямоугольного сечения, следует перемножить длину отрезка трубы и периметр сечения. Периметр, как известно, это сумма всех сторон прямоугольника.

Трубы с прямоугольным или трапециевидным сечением чаще всего применяются при создании дымоходов и канализационных систем. Для расчета основных параметров таких труб используют несколько простых формул

Периметр трапеции также вычисляется как сумма всех ее сторон. Умножаем эти данные на длину отрезка трубы и получаем площадь поверхности трубы. Чтобы рассчитать объем трубы с трапециевидным сечением, нужно сначала найти площадь трапеции. Она рассчитывается как произведение полусуммы ее оснований и высоты:

Умножив площадь трапециевидного сечения на длину отрезка трубы, получаем ее объем.

Чтобы рассчитать параметры трубы с овальным сечением, действуют примерно так же. Вычисляют длину окружности овала, а также его площадь. Умножив длину окружности на длину отрезка трубы, получим поверхности трубы. Произведение площади овального сечения и длины отрезка трубы даст значение объема трубы.

Овал имеет две оси: большую и малую. Длина окружности овала (или эллипса) рассчитывается как произведение числа «пи» на сумму длин его полуосей:

Площадь овала рассчитывается как произведение его полуосей и числа «пи»:

Чтобы избежать сложных расчетов, можно воспользоваться многочисленными он-лайн калькуляторами, которые позволяют рассчитать параметры труб самых разных конфигураций.

Как рассчитать трубопровод.

Для точного расчёта диаметра и длины трубопровода профессиональные инженеры и строители, занимающиеся водопроводом, либо газификацией по-разному рассчитывают диаметр труб. У профессиональных инженеров существует специальная программа, которая по известным параметрам подсчитывает и выдаёт окончательный результат. Строителям же приходится проводить подсчёт вручную с помощью формул, коэффициентов, поэтому при монтаже труб рекомендуют использовать стандартные размеры. Стандартные размеры не всегда учитывают параметров при индивидуальном строительстве, и для их соблюдения приходится подсчитывать гидравлическое сопротивление.

Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.

Расчёт диаметра трубы.

При подборе трубы немаловажным фактором является диаметр трубы. Если трубопровод предназначен для отопления, то диаметр труб напрямую влияет на обогрев жилья и срок службы. К расчёту диаметра трубы нужно подходить ответственно, так как при небольшом диаметре может возникнуть большое давление, которое приведёт к протечкам и износу труб, а это лишние траты на ремонт. При излишне большом диаметре обогрев помещения будет равен практически нулю. Так же от диаметра зависит пропускная способность системы отопления, а в случае с водопроводом диаметр труб влияет на напор. Обычно по диаметру подбирают длину магистралей. Так пропускная способность является основным фактором при выборе труб, необходимо сразу определиться и с проходимостью воды в трубах.

Калькулятор для расчёта веса круглой трубы

Назначение калькулятора

Данный калькулятор рассчитывает вес круглой трубы по известным габаритам в зависимости от материала изготовления. Калькулятор позволяет указать любые значения диаметра и толщины стенок, не привязываясь к конкретному сортаменту, что может быть удобно при расчёте импортных труб, которые, как правило, имеют отличные от российских стандартов параметры.

Практическое применение

Знать вес трубы необходимо при планировании работ по монтажу трубопровода, при производстве погрузочно-разгрузочных работ и при транспортировке.

Основание для расчёта

При расчёте веса круглой трубы используется следующая формула:

π – число Пи (3.1415926535…);
t – толщина стенки трубы, мм;
D – наружный диаметр трубы, мм;
L – длина трубы, м;
ρ – плотность материала при 20 о С, кг/м 3 ;

Указанная выше формула получена следующим путём:

1) Сначала вычисляется площадь сечения трубы через разность площадей круга по внутреннему и наружному диаметру:

2) Затем полученная площадь поперечного сечения умножается сначала на длину трубы, таким образом определяется геометрический объём тела трубы, и далее на плотность материала для вычисления общего веса трубы (М):

Получаем конечную формулу, которая даёт значение веса трубы в килограммах:
