Как работает газлифт мебельный для шкафа

Как работает газлифт мебельный для шкафа

Выбирая предметы мебели, покупатель оценивает не только внешний дизайн, но и удобство в пользовании. Мебельный газлифт – это еще одна техническая возможность усовершенствовать шкафы, кровати и другие предметы меблировки.

Что такое мебельный газлифт

Далеко не все покупатели знают, что представляет собой мебельный газлифт, какие у него функции и стоит ли платить больше за мебель с подобной фурнитурой.

Газовый лифт – это конструкция, предназначенная для плавного подъема и опускания различных деталей. Именно с этим связано его название, а слово газовый обозначает вид наполнителя, обеспечивающего плавность движения.

Конструкция представляет собой выдвижную трубку, состоящую из подвижной и неподвижной части. Перемещаемая деталь (шток) двигается внутри полой гильзы, заполненной газом. Заправка полости производится при ее изготовлении, т.е. самостоятельно починить изделие не получится. При нарушении герметичности газ улетучивается, и газлифт больше не работает.

В работе конструкции также участвуют элементы, облегчающие движение и обеспечивающие герметичность конструкции:

• поршень;
• подшипник;
• уплотнительные прокладки и кольца.

Изделия используются в шкафах, кроватях, креслах. Первоначально газлифт разрабатывался для автомобилестроения и исполнял роль держателя капота или багажника. Затем его сфера применения распространилась на другие отрасли.

Как работает газлифт

Принцип работы газлифта основан на телескопическом эффекте, при котором предмет изменяет свои размеры за счет того, что одна деталь входит в другую. Мебельный газлифт – это держатель или вид крепления двух деталей, одна из которых движется по отношению к другой.

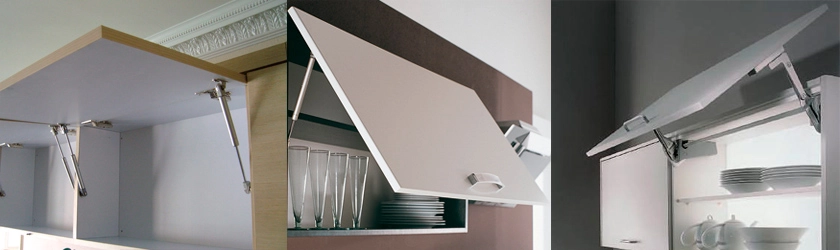

При использовании газлифта в мебельных дверцах, которые открываются вверх или вниз, механизм работы выглядит следующим образом:

• при закрытом фасаде шток поршня утоплен внутрь трубки, газ внутри находится в сжатом состоянии;
• при открывании газ расширяется и выталкивает поршень;
• в открытом состоянии происходит фиксация штока в заданном положении, и дверца удерживается в открытом состоянии;
• в более сложных конструкциях предусматривается, что через некоторое время фиксатор перестает действовать и фасад самостоятельно опускается на место.

Несмотря на общий принцип работы, различные изделия отличаются по своей грузоподъемности и особенностям конструкции.

В зависимости от способа открывания различают модели:

• для использования вручную, т.е. на фасаде устанавливается ручка для захвата и приведения дверцы в движение;
• автоматические, которые управляются с помощью электропривода, например, на медицинских кроватях.

Подъемники делятся на устройства прямого и обратного действия. При прямом варианте изделие работает на сжатие, т.е. в начальном положении шток находится в выдвинутом состоянии. Обратное действие основано на выдвижении штока, такие конструкции более сложны в изготовлении и установке, так как требуют повышенной точности в производстве и разметке деталей.

Сфера применения газлифта

Газлифт сегодня широко используется в различных отраслях от производства мебели до изготовления оружия.

В мебельной промышленности газлифт необходим там, где:

• предмет мебели находится высоко, например, кухонный шкафчик, и пользоваться им неудобно, так как ручка на обычной дверце размещается выше уровня свободного доступа;
• подвижная часть мебели слишком тяжелая, чтобы поднимать ее вручную, например, ложе на кровати, особенно на если приходится поднимать конструкцию вместе с лежащим на ней больным;
• требуется регулировка высоты предмета и фиксация ее на различной высоте, например, в офисных и детских креслах, партах

Применение газлифтов в мебели увеличивает стоимость предметов, но его использование позволяет:

• более полно использовать площадь кухни, монтируя подвесные шкафы на значительной высоте;
• избавиться от резких толчков и стуков при закрывании, в результате чего дверцы быстрее выходят из строя;
• увеличить коэффициент полезного действия кровати или дивана, устроив внутри конструкции место для хранения;
• обеспечить возможность вращения вокруг оси в различные стороны в офисных креслах.

Используя оборудование с самостоятельным закрыванием, не придется больше раздражаться из-за открытых дверец шкафа.

Другие направления применения газлифтов:

• строительство (двери, окна, витрины с функцией плавного открывания);
• бытовая и оргтехника, например, поднимание крышки на ксероксе, сканере;
• изготовление оружия;
• робототехника и космические технологии.

Конструкция газлифта, который в некоторых случаях называют пневмопатроном, усовершенствуется, количество его модификаций растет, что соответственно, расширяет сферу использования этого оборудования.

Правила выбора газлифта

В большинстве случаев пользователи имеют дело с готовой мебелью, где газлифты уже установлены. Тем, кто самостоятельно изготавливает, модернизирует или ремонтирует предметы меблировки, необходимо знать, какие критерии необходимо учитывать, при покупке газлифта. Их немного, но при ошибочной оценке одной из характеристик, газлифт не будет работать совсем или не оправдает своей стоимости и ожиданий

Первый критерий – размеры, т.е. соблюдения соответствия между габаритами мебели и фурнитуры.

Затем, обращают внимание на подъемные характеристики, с учетом веса подвижной части мебели. По этим характеристикам все изделия делятся на классы. Первый класс рассчитан на вес до 80 кг, а четвертый выдерживает до 200 кг. Иногда показатели приводятся в Ньютонах, тогда нужно учитывать, что на 10 Н способны поднять и удерживать вес 1 кг. Для кухонных шкафчиков достаточно грузоподъемности в 60 Н.

Немаловажный критерий – материал (сталь, хромированные сплавы) и фирма-изготовитель.

Правильно подобранный и установленный газлифт делает мебель более удобной в пользовании и увеличивает сроки ее эксплуатации.

Все о газлифтах

Газовые амортизаторы нашли широкое применение в мебельном производстве. Данный механизм пользуется большим спросом по ряду причин. Вашему вниманию предлагается полезная информация о том, что из себя представляет газлифт, в чем его особенности, какие существуют разновидности и как установить самостоятельно в домашних условиях.

Что это такое?

Газлифт является устройством, которое работает как подъемник. Он состоит из сальников, подшипников трения и цилиндров. Каждая из частей создает условие для передвижения по устройству. Принцип действия заключается в следующем. Когда фасад в закрытом виде, шток находится внутри рабочей области, это происходит благодаря сжатому газу. Как только дверца начинает открываться, газ вытолкнет поршень обратно. Стоит отметить, что главным преимуществом работы газового кронштейна является плавность движения, которая обеспечивается масляным демпфером. Таким образом создается эффект пружины, но более мягкий. При открытии дверцы вниз работа амортизатора несколько отличается.

Процесс требует усилий во время движения, так как клапаны имеют разный диаметр, что сказывается на перетекании воздуха и масла через отверстия с определенным сопротивлением.

К основным преимуществам газлифтов можно отнести следующее. Такие мебельные подъемники имеют сжатый азот, который не приведет к разрушению конструкции, где есть резиновые части. Поэтому можно с уверенностью сказать, что механизм обеспечивает длительный срок службы. Такой агрегат можно вмонтировать в любую мебель. Производители фурнитуры предлагают такие амортизаторы, которые можно установить самостоятельно без каких-либо инструментов, поэтому они практичные. При монтаже изделия можно применять разную нагрузку, что позволяет выбрать нужную фурнитуру для того или иного фасада. Газовые мебельные амортизаторы могут работать при разной температуре, поэтому их устанавливают в помещениях с любыми условиями.

Устройства отличаются надежностью и долговечностью, к тому же гарантийный срок на такую фурнитуру предоставляется большой. К основным функциям газового амортизатора следует отнести способность регулировать высоту сиденья, если это кресло или стул. Конструкция имеет специальный рычаг – достаточно нажать на него, и сиденье поднимется или опустится. При этом нагрузка на позвоночник значительно снижается, что важно. Благодаря газлифту стул может вращаться, даже если крестовина неподвижная, а это повышает комфортабельность.

Газлифт – конструкция, функции, особенности выбора

Дата публикации: 17.08.2016

По сути, газлифт представляет собой газонаполненный амортизатор. Только в отличие от автомобильного амортизатора, задача газлифта не сглаживать динамические колебания, а развивать необходимое усилие (сопротивление) для плавного движения или удержания поршня-штока в крайних или любых промежуточных положениях.

Конструктивно, газлифт представляет собой полый цилиндр и двигающийся в нём поршень, связанный с рабочим штоком. Внутренний объём цилиндра заполен газом. А в поршне предусмотрен один или несколько клапанов одностороннего действия – с постоянным усилием открытия или принудительным приводом (от рычага).

При движении штока вверх/вниз, над или под поршнем образуется полость. Заполняющий полость газ будет сопротивляться сжатию, и если сила сопротивления не превышает усилие открытия клапана, шток остановится. К примеру, газлифт фиксирует дверцу шкафа, откидывающуюся вверх. В этом случае проушина корпуса-цилиндра крепится внутри ящика, а вытягивающийся шток-поршень соединён с откидной дверцей. При закрытой дверце шток газлифта до конца утоплен в цилиндр-корпус. А полость под поршнем минимальна – весь газ находится над ним. Чтобы открыть дверцу шкафа мы тянем её, шток газлифта выходит из корпуса, поршень движется вверх и поджимает газ в основной полости цилиндра – мы ощущаем сопротивление. Преодолевая его, мы вызываем открытие клапана в поршне, и газ из верхнего объёма перекачивается в нижний – под поршень. Если при этом отпустить дверцу, она не упадёт с грохотом обратно, поскольку её вес уравновешивается противодавлением газа под поршнем штока.

Любое наше усилие вызовет срабатывание одного из двух клапанов – либо открывающего доступ в нижнюю полость (если мы продолжим открывать дверцу, и поршень будет вытеснять газ из верхней части цилиндра), либо в верхнюю – если мы станем закрывать дверцу, и газ пойдёт обратно (из нижней полости в верхнюю). Либо отпущенная дверца плавно и без стука закроется сама, если её вес лишь незначительно слегка превышает усилие открытие клапана.

Таким образом, конструкция газлифта позволяет свободно перемещать шток в любую сторону – если внешнее усилие достаточно для открытия перепускных клапанов в поршне. Или блокировать/замедлять перемещение силой сжатого газа, которой недостаточно для «самовольного» открытия клапанов. Подбирая их жёсткость можно настроить газлифт как угодно. К примеру, на свободное растягивание в одну сторону и жёсткое блокирование в обратную (так делается во всех опорных элементах тяжёлых вещей). Можно предусмотреть и механический привод клапанов. К примеру, значительный вес на офисном кресле не вызывает его «просадки». Но для поднятия или опускания предусмотрен рычаг – он активирует клапана встроенного амортизатора (по сути – газлифта). Можно добиться и плавного втягивания штока из любых положений, чтобы открытые крышечки/ящички после отпускания руки всегда возвращались обратно (то есть закрывались).

Качество изготовления

Описанный выше принцип действия газлифта смотрится весьма простым. Однако за этой простотой кроется тщательное изготовление и прецизионная обработка всех деталей конструкции. В самом деле: чтобы обеспечить лёгкое, без заедания, скольжение штока требуется тщательная обработка внутренней поверхности цилиндра (корпуса газлифта) и стержня штока. Одновременно требуется плотное прилегание поршня к стенкам цилиндра, иначе под внешней нагрузкой газ будет свободно просачиваться в обход клапанов – и никакого демпфирования не получится. Аналогично и конструкция клапанов должна обеспечивать достаточное пространство для свободной перекачки большого объёма газа (в сравнении с проходным сечением клапана), но быстро закрываться при обратном токе. И так же не допускать утечек, и не «слабеть» (не изменять заложенное первоначально усилия на открытие)!

Обеспечить все эти требования можно только в условиях крупного, современного производства. Поэтому никогда нельзя приравнивать газлифт, путь это даже элемент мебели, к банальному «шпингалету» или защёлке – он гораздо сложнее и технологичнее! И подходить к его выбору тоже следует с умом.

Как выбрать хороший газлифт

• Существуют модели, где поршень и шток соединяются через подшипник – это обеспечивает свободное вращение штока вокруг своей оси. Применяются для опоры вращающихся кресел или подобного.
• Если газлифт используется в качестве фурнитуры для крепления откидных панелей (к примеру, крышек, дверец ящиков), то он работает лишь в одной плоскости и не требует наличия подшипника в поршне. Но зато должен иметь известную жёсткость на изгиб (чтоб не допустить случайного «сворачивания набок» подвесных панелей).
• Выбирать газлифт следует по номинальному усилию сжатия. Иначе фурнитура зеркального шкафчика будет сопротивляться закрытию так же стойко, словно удерживает вес двуспального матраса! Производители указывают силу сжатия газлифтов в ньютонах. Нужно помнить, что 10Н – это сила, эквивалентная весу 1 кг. Этим и следует руководствоваться при выборе, учитывая также количество газлифтов в конкретной конструкции.
• Рабочая длина газлифта должна соответствовать кинематике «механизма» – иначе дверца шкафа не откроется на всё ширину (а может, напротив, величину открывания следует ограничить – в этом также поможет газлифт с нужным рабочим ходом).
• Логика работы – простейший вид газлифта лишь увеличивает сопротивление при закрытии/открытии, обеспечивая плавность движения. Новейшие модели могут реализовывать «автоматический» алгоритм работы: когда дверца шкафа, к примеру, открывается или закрывается от лёгкого подталкивания (при этом на ней могут даже отсутствовать ручки, ведь дверцы уже не надо тянуть!).

Не экономьте «на спичках»!

Выше говорилось, что производства газлифта – сложный и ответственный процесс, требующий и современного станочного оборудования, и качественных материалов. Именно последние чаще всего оказываются «мишенью» экономии. Есть ли смысл покупать дешёвый газлифт, и какие будут последствия?

• Плавность хода – бесшумное скольжение и плавное движение штока достигается за счёт тщательной обработки внутренней поверхности корпуса. Это дорогостоящая операция. И если производитель из экономии упрощает техпроцесс, вы столкнётесь с шумной работой и заеданиями газлифта.
• Ресурс – при использовании некачественных клапанов газлифт быстро «ослабеет», потеряет способность выдавать изначальное усилие. Быстрый износ стенок цилиндра и поверхности штока из некачественной стали приведёт к заеданиям, скрипам при работе. А дешёвые уплотнители не смогут долго удерживать газ под давлением, сделав газлифт полностью неработоспособным.
• Травмоопасность! Не следует забывать, что в ряде случаев газлифт является несущим или опорным элементом для весьма солидного веса (к примеру, те же офисные кресла или опоры больших матрасов). А значит, любые нарушения работы газлифта (особенно потеря газа и полный выход из строя) грозят серьёзными, а главное – неожиданными травмами!

Таким образом, очевидно, что совершенно незачем подвергать здоровье опасности, экономя на приобретении некачественного газлифта. Да и в других ситуациях дешёвый газлифт, скорее всего, быстро выйдет из строя, или значительно потеряет свою функциональность. Если оценить финансовые и временные затраты на выбор, приобретение нового газлифта, монтажно/демонтажные работы, настройку и прочие операции по замене быстро теряющего работоспособность (но зато дешёвого!) газлифта, станет очевидна тщетность такой «экономии».

Мебельные газлифты: принцип работы, подбор, установка

Подъемная сила газовых амортизаторов определяется в Ньютонах, что Вы можете увидеть по маркировке на корпусе газлифта. Для того, чтобы всё-таки эта величина была понятной и осязаемой, приводится следующее соответствие для подъема фасада весом 1 кг потребуется подъемная сила в 10 Ньютонов.

Получается, что если на подъемнике написано 60N, то он поднимет фасад 6 кг, причём даже в одном экземпляре. Но реальность оказалась другой, о чём мы покажем в нашем видео внизу статьи.

Для кухонной мебели можно встретить подъёмники от 50N до 140N, правда верхний и нижний предел по нагрузке продаётся намного реже из-за малой востребованности.

Продавцами и производителями приводятся интересные таблички по подбору и расчёту газлифтов, мы Вам их приведём.

Подбор газлифта в зависимости от размеров фасада

Первая таблица, на самом деле вариаций таких таблиц полно, показывает, как можно подобрать газовый лифт в зависимости от ширины и высоты фасада.

Рис. 3. Подбор подъёмной силы газового амортизатора в зависимости от ширины и высоты мебельного фасада

В нашем варианте ширина фасада 800 мм, а высота 400 мм. Получается, что нужно установить два газлифта на 80N. Мы установили два газлифта на 60N, проблем с фиксацией фасада в верхнем положении не возникло.

Рис. 4. Фасад шириной 800 мм и высотой 400 мм фиксируется двумя газлифтами на 60N

Во втором шкафу такого же размера по высоте и ширине мы решили установить полку и уменьшили размер секции по высоте, что можно установить только мини газлифт. Для подъема фасада мы использовали также два газлифта на 60N, но только меньшего размера. Но в итоге мощности газлифтов не хватило и фасад опускается и не фиксируется в верхнем положении.

Рис. 5. Фасад шириной 800 мм и высотой 400 мм не фиксируется двумя мини газлифтами на 60N

Тут выход из такой ситуации очевиден — это подрезать полку по глубине, чтобы она не мешала установке стандартного по размеру газлифта или купить намного мощней мини газлифты, если таковые есть. А почему так происходит, возможно, нам даст ответ формула расчёта силы газового лифта.

Для нашего шкафа расчёт газлифта будет следующий

Со стандартными газлифтами

F1 = 3.5*0.2/2*0.08+15%=4.4+15%=4.4+0.66=5.06 кг

С мини газлифтами

F1 = 3.5*0.2/2*0.05+15%=7+15%=7+1.05=8.05 кг

Так вот, из расчёта получаем, что для шкафа шириной 800 мм и высотой 400 мм с фасадом из МДФ толщиной 16 мм и весом примерно 3,5 кг, подойдут газлифты с подъёмной силой около 50N (5.06 кг * 9,8 м/с2 = 49,6N, у нас 60N, что превышает расчётное.

Во втором варианте величина L — расстояние от центра оси до точки крепления газлифта равно 0,05 м и при таком значении нужны газлифты с подъёмной силой около 80N (8.05 кг * 9,8 м/с2 = 78,9N), мы же использовали мини газлифты 60N и они действительно уже не фиксируют фасад в верхнем положении.

Вывод такой, обе схемы подбора газлифтов подходят, хотя для мини газлифтов, возможно, нужно сдвигаться в сторону газовых лифтов с большей силовой нагрузкой.

А что будет, если поставить газлифты заведомо большей мощности?

Да, а действительно, что будет? Были мы как-то в гостях у товарища и обратили внимание на то, что фасады на газлифтах перекошены. Оказалось, что хозяин кухни купил газлифты большей мощности, чем были ранее, причём настолько больше, что стало тяжело открывать фасады

Нашёл как бы выходоставил по одному газлифту на шкаф, всё бы ничего, но фасады стало перекашивать. Кроме того, ответные планки от петель стали постепенно вырываться из горизонталей.

Вывод очевиден — подбирайте тщательно по силовой нагрузке газлифты, чтобы фасады не опускались при открытии или наоборот с трудом открывались.

Размеры газлифтов

Как Вы поняли уже из предыдущего раздела, есть газлифты стандартного размера, а есть мини газлифты, которые используют в случае, если наш шкафчик маленький по высоте. Но и понятие маленький то же имеет свой предел — не менее 170 мм по внутренней части — это расстояние по высоте между верхней и нижней горизонталями шкафа.

Рис. 7. Стандартный и мини газлифты на 60N или 6 кг

Газлифты по типу действия

По типу действия можно выделить газлифты прямого и обратного действия.

Прямое действие — это привычный нам тип подъема фасада, то есть вверх. Обратное действие — это фасад открывается вниз, то есть по барному принципу. Присмотритесь на фото этого газлифта и Вы увидите его отличие от обыкновенного газлифта.

Рис. 8. Барный или секретерный газовый лифт обратного действия

Классификация

Планируя ремонт и покупку новой мебели, рекомендуем вам обратить внимание на конструкции, в составе которых применяются газлифты. Они повышают уровень эргономики, комфорта и безопасности эксплуатации любой мебели в несколько раз.

При этом есть разные сферы применения мебельных газовых лифтов, из-за чего используется определенная классификация. Принимая во внимание направление их действия, выделяют 2 типа амортизаторов:

• Прямое действие. Конструкции с прямым типом действия отличаются тем, что они сжимают рабочий шток. То есть в состоянии базовой сборки шток находится в полностью выдвинутом положении. В сфере производства мебели именно такие устройства самые распространенные;
• Обратное действие. Из названия не сложно догадаться, чем они отличаются от элементов прямого действия. Как вы думаете? Совершенно верно. Здесь газлифт выдвигается в утопленный шток.

Существует классификация по внутреннему давлению внутри рабочих цилиндров. Конструкции делят на 2 категории.

• Высокое давление. Они состоят из штока и цилиндра. Внутри последнего, как уже отмечалось, находится инертный газ. Разобрать такой элемент нельзя. Работа основана на том, что газ начинает вытеснять из цилиндра стержень. Погружая шток внутрь цилиндра, объем используемого газового хранилища уменьшается, и повышается давление в пружине;
• Низкого давления. Эти подъемники делают на основе пары полых цилиндров, заполненных сжатым газом. При сжатии газ увеличивает объем и тем самым повышает внутреннее давление в пружине. Их ресурс почти неограничен. Плюс такие конструкции можно регулировать, разбирать и обслуживать.

Потому рекомендуем предварительно поинтересоваться, какие именно ГЛ используются в приобретаемой вами мебели. Если вы сделали мебель своими руками, тогда останется купить подходящий амортизатор. Наносится разметка, и выполняется установка. Купить газлифты сегодня совершенно не проблема. Цена на фурнитуру адекватная, а выбор большой.

Газлифт для кресла: размеры, правила выбора

Особенности газлифтов для кухонного шкафа, обзор моделей
Офисное кресло намного удобнее стула, так как у него откидывается спинка, оно поворачивается в разные стороны и регулируется высота. Эти функции кресла необходимы для того, чтобы человеку было максимально удобно работать долгое время не вставая. Но приходит момент, когда регулировка высоты перестает работать и причина – неисправность газлифта. Попробуем разобраться, что это такое и как устранить эту неисправность.

Газлифт – это газовая пружина, являющаяся составным элементом кресла, работающая по принципу амортизатора. Один конец механизма крепится к основе сидения, второй крепится в основании кресла. Высота регулировки зависит ль пневматического элемента, длина которого не превышает 16 сантиметров.

3 функции газлифта 1. Уменьшение ударной нагрузки на позвоночник сидящего, что позволяет многократно садиться и вставать с кресла без вреда здоровью. 2. Регулировка высоты сидения без видимых усилий. 3. Круговое вращение кресла, что позволяет повысить эффективность выполнения работы.

Газлифт состоит из:

— кнопка клапана; — шток подъема; — втулки и уплотнители; — газовый клапан; — перепускной клапан; — полости внешние и внутренние; — опорный подшипник. Принцип работы прост, при помощи перепускного клапана газ из одной полости перемещается в другую, воздействуя на шток подъема. В итоге сидение перемещается вверх или вниз. Для фиксации кресла в необходимом положении достаточно отпустить рычаг.

Существует 4 класса газлифтов, которые различаются по толщине, используемой стали: — 1 — 1,2 мм; — 2 – 1,5 мм; — 3 – 2 мм; — 4 – 2,5 мм. Чем выше класс, тем большую массу выдерживает кресло, газлифт 4 класс выдерживает 150 кг. Газлифты бывают двух типов с диаметром 38 мм и 50 мм. Первый тип используется для кресел руководящего состава. Второй тип во всех остальных моделях, это примерно 90% офисных кресел.

Диапазон настройки высоты зависит от длины газлифта и есть следующие группы: 1. 20,5 – 28 см. Диапазон регулировок крайне мал. 2. 24,5 – 31 см. Изделие аналогично первому. 3. 29 – 42 см. Широкие настройки высоты.

Основные причины поломки

Поломки газлифта по следующим причинам: Производственный брак, встречается крайне редко; Перегруз кресла. Газлифт по техническим характеристикам не предназначен для удержания массы, воздействующие на него; Неправильное использование. Резкое вставание или опускание на кресло может привести к поломке перепускного клапана и как следствие к выходу из строя всего механизма.

Как правильно выбрать газлифт

При выборе газлифта необходимо учитывать следующие моменты: • По диаметру подстаканника. Определить вариант легко, так как всего существует два типа диаметров газлифтов; • По высоте механизма, достаточно провести измерение длины; • По размеру газлифта, учитываются габариты изделия; • По максимальной нагрузке. Желательно использовать более высокий класс, так как кресло может использоваться и более тяжелым сотрудником.

Газлифт мебельный

Как отрегулировать блюмовские доводчики кухонного шкафа

Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.

Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.

Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад

В закрытом состоянии он будет перетягивать фасад вверх со своей стороны. Усиливает беду, расположение дверок в ряд.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Механизм подъема в вертикальной плоскости

Вертикальный подъем створки шкафа
Недостаток откидных механизмов один – если ваш рост ниже среднего, придется если не прыгать, то постоянно вытягиваться, чтобы «зацепить» высоко закинувшуюся дверцу и закрыть. Что ж, европейские производители фурнитуры премиум-сегмента предусмотрели и это: подъем фасада вдоль корпуса вертикально для вас будет более удобен и практичен.

Разновидности

Обзор роликов для шкафа купе, как правильно выбрать

Выделяют всего две категории таких устройств. Они бывают:

• Автоматические. Принцип работы такого механизма довольно прост: в процессе поднятия кровати происходит расширение газа, который начинает давить на поршень. Тот, в свою очередь, давит на площадь, заставляя конструкцию двигаться вверх. Активировать торможение помогает промасленная прокладка, которая позволяет сделать этот остаток процесса плавным.
• Фрикционные. Отличие такого конструктива газлифта для кровати от предыдущего: отсутствие процесса демпфирования. Давление газа в такой конструкции занижено, что позволяет пользователю кровати остановить процесс подъема в любой позиции. Такой подход практически не встречается, так как особым спросом не пользуется.

Разновидности

Существуют три вида устройств для подъема кроватей:

Ручной

Это самый простой подъемный механизм для кровати на петлях. Принцип его работы основан на применении физической силы человека, потому что он не содержит силовых узлов, компенсирующих вес поднимаемой кровати. Плюсы ручных механизмов: невысокая цена, прочность и надежность.

Пружинный

В качестве подъемника такие механизмы использую витые пружины, которые берут на себя часть нагрузки и существенно облегчают трансформацию кровати. При необходимости уменьшить силу механизма достаточно снять пружины, но увеличить ее невозможно. Со временем пружины постепенно растягиваются, соединения истираются и, в конце концов, механизм приходится менять.

На газовых амортизаторах

Этот механизм подъема наиболее комфортный, потому что берет на себя всю нагрузку при поднимании постели. Это качество позволяет пользоваться кроватями с таким механизмом и женщинам, и подросткам, и людям с ограниченными возможностями.

Такой механизм подъема кровати использует в качестве силового узла газовый амортизатор. Он состоит из цилиндра, заполненного находящимся под большим давлением азотом, масляного демпфера и поршня со штоком.

Механизм с газовым амортизатором состоит из:

• Металлических пластин и уголков;
• Стальной оси;
• Газового лифта.

Пластины и уголки прикрепляются к спальному месту и к боковинам короба. При опускании происходит поворот пластин на оси и газовый лифт сжимается под давлением, создаваемым весом спального места. При подъеме сила давления газа выталкивает поршень со штоком, который плавно переводит ложе в вертикальное положение.

Единственным минус подъемника с газлифтом – высокая стоимость, которая, впрочем, оправдывается удобством его использования и долговечностью.

Подъемные механизмы откидные с доводчиками

Откидные подъемные механизмы с доводчиками
Всегда хочется чуточку больше от ожидаемого. Чтобы фасады на кухне скользили бесшумно и плавно, без малейших усилий. Производители охотно откликаются на спрос – на российском рынке откидные механизмы с встроенными доводчиками представлены сразу несколькими ведущими брендами из тех, что «на слуху» — Blum, Hettich и т.д. Откидной механизм для фасадов антресольного типа может открываться от нажатия и запускаться электроприводом.

Откидные подъемные механизмы для шкафов с выносом

Технология установки

Как установить на шкаф систему газлифт? Перед выполнением монтажа необходимо:

• определить способ крепления фурнитуры;
• подготовить инструменты для выполнения работы;
• ознакомиться со схемой крепления подъемника на дверцу шкафа.

Способы крепления

Газовый лифт может быть установлен на мебельный шкаф:

1. при помощи фиксирующих площадок, закрепленных саморезами. Такой вариант отличается простотой монтажа, но может быть использован только для изделий, изготовленных из дерева, ДСП, МДФ и аналогов;
2. при помощи ввертышей с функцией фиксации. Преимущественная сфера использования – металлические и пластиковые поверхности.

Разновидности крепежных элементов

Как правило, самостоятельная установка мебельного подъемника производится на пластины, так как монтаж ввертышей должен быть осуществлен на стадии изготовления мебели.

Инструменты и материалы

Для выполнения монтажных работ потребуется подготовить следующий набор:

• рулетка, угольник, маркер (карандаш) для нанесения предварительной разметки;
• дрель для подготовки отверстий под крепления;
• шуруповерт и отвертка для фиксации подъемника.

Газовый лифт является исключительно дополнительным устройством, облегчающим процесс использования шкафом или иным предметом мебели. Основной фурнитурой дверцы шкафа являются мебельные петли.

Даже после установки газлифта основную нагрузку на себя принимают петли

Установка газлифта

Непосредственная установка производится после монтажа всей фурнитуры дверцы шкафа по следующей схеме:

1. определение мест крепления мебельного подъемника. Расположение крепежных элементов определяется в соответствии с планируемым углом открытия дверцы шкафа. Как правило, установочные размеры для всех ситуаций указываются в прилагаемой инструкции;

Определение мест крепления подъемника

1. в отмеченных местах просверливаются отверстия, по диаметру совпадающие с размером крепежных болтов;
2. фиксируются крепежи;
3. на крепежах фиксируется газлифт. Фиксация считается завершенной только после щелчка. В некоторых ситуациях для фиксации требуется приложить определенные усилия.

Крепление газового лифта

Подробнее о процессе самостоятельного монтажа подъемника можно посмотреть на видео.

Выполнять работы по монтажу газового лифта рекомендуется до окончательной установки (навешивания) шкафчика. Это позволит более точно нанести разметку и избежать перекосов. Следует помнить, что в целях обеспечения корректной работы фурнитуры на шкафы, кровати и диваны рекомендуется устанавливать по два подъемника.

Газлифт для кухни: выбор и установка своим руками

Современная мебель, в том числе и шкафчики для кухни, оснащаются качественной фурнитурой, облегчающей использование. На дверцы шкафов можно установить доводчики, обеспечивающие плавное закрытие, системы нажимного открывания и так далее. Особое место среди всех видов фурнитуры занимает газлифт для кухни. Что он собой представляет? Для каких целей устанавливается оборудование на кухонную мебель? Как подобрать и произвести монтаж своими руками? Ответы далее.

Устройство и принцип действия газлифта

Газовый лифт (газовая пружина, подъемник) для кухонных шкафов состоит из следующих элементов:

• внешнего корпуса, изготавливаемого в большинстве случаев из металла;
• штока и упорного подшипника для его плавного скольжения;
• газовой капсулы (в большинстве случаев заполняется азотом);
• уплотнительных прокладок.

Внутреннее устройство кухонного подъемника

Газовый лифт устанавливается на дверцы кухонных шкафчиков для плавного открывания/закрывания и удерживания в заданном положении. В отличие от фурнитуры иного типа подъемник:

• может быть установлен на мебель, изготовленную из любого материала;
• позволяет открывать и закрывать дверцы без ручки;
• надежно фиксирует дверцу в открытом положении, не допуская чрезмерного открытия;
• за счет сжатия и увеличения газа позволяет регулировать плавность хода кухонного фасада.

Подбор газлифтов для кухни

Выбор газовой пружины для фасада кухонного шкафчика должен осуществляться на основании следующих факторов:

• разновидности оборудования;
• технических параметров;
• компании-производителя мебельной фурнитуры.

Разновидности кухонных газлифтов

Классификация газовых подъемников для дверцы шкафа производится по следующим признакам:

1. принципу действия. Различают газлифты прямого (сжатие газа) и обратного (выдвижение штока) действия. В большинстве случаев устанавливаются подъемники прямого действия, отличающиеся простой изготовления и сравнительно невысокой стоимостью;
2. способу открывания. Выделяют газовые лифты:

• с пошаговым открыванием. Дверца кухонного шкафа оснащается ручкой, при воздействии на которую происходит открывание/закрывание. В данной ситуации подъемник устанавливается исключительно для плавности;
• с автоматическим открыванием. Открытие мебельного шкафа производится путем нажатия на кнопку, входящую в состав фурнитуры. При этом установка дверной ручки не обязательна. По истечении заданного периода времени дверца шкафа закроется автоматически.

Газовый подъемник с электроприводом

Определение параметров газлифта для кухни

После выбора модели кухонного подъемника требуется подобрать рабочие параметры, к которым относятся:

• длина фурнитуры, определяемая в соответствии с габаритными размерами шкафчика;
• нагрузка или сила сжатия.

Чтобы самостоятельно рассчитать силу сжатия, можно воспользоваться математической формулой. Расчет ведется на основании определения следующих параметров:

• веса мебельного фасада;
• количества устанавливаемых на фасад газовых лифтов;
• расстояния между центром оси и центром тяжести фасада;
• расстояния между центром оси и точкой крепления фурнитуры.

Самостоятельный расчет силы сжатия газлифта

Чтобы не утруждать себя сложными математическими расчетами при определении силы сжатия, можно воспользоваться показателями, рассчитанными специалистами на основании средних данных. На каждый килограмм нагрузки на фурнитуру требуется сила в 10 Ньютонов.

Выбор газлифта в зависимости от размеров и веса дверцы шкафа

Популярные производители и их достоинства

Заключительным этапом выбора является определение производителя мебельной фурнитуры, от которого зависит качество, долговечность и стоимость оборудования. Наибольшей популярностью пользуются системы газлифт, изготовленные:

Фурнитура от компании Blum

российская компания Газлифт-М, специализирующаяся на изготовлении фурнитуры достойного качества по доступным ценам (от 100 рублей).

Что собой представляет газовый лифт для мебели

Основными элементами, входящими в конструкцию мебельного газового лифта, являются:

• шток, при помощи которого работает механизм;
• направляющая для движения штока;
• подшипник, облегчающий скольжение;
• поршень;
• гильза с газом;
• уплотнительные прокладки, придающие системе полную герметичность.

Газ в гильзу мебельной фурнитуры заправляется исключительно в заводских условиях. Устройство является полностью герметичным, что исключает утечки газа в случае поломки. Его нельзя отремонтировать: при поломке потребуется полная замена фурнитуры.

Что делает газлифт мебельный и для чего устанавливается устройство? При помощи механизма можно:

• открывать и закрывать дверцы шкафа плавно и бесшумно, что исключает возможность резкого соприкосновения фасада с корпусом мебели и продлевает срок пользования мебелью;
• фиксировать дверцы в открытом или закрытом положении;
• получать максимальный доступ к содержимому шкафа и обозревать все хранящиеся в нем предметы.

Помимо шкафа газовые лифты также могут быть установлены и на любые другие откидные системы, например, для подъемных кроватей, разборки/сборки диванов, секционных столов, для стула офисного или детского и так далее.

Как правильно установить газлифт на кухонный шкаф?

В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается. Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам. Нужно знать максимальное выдвижение штока и длину сложенного механизма.

Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.

Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.

Какой инструмент понадобится при монтаже?

Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:

1. Метр, линейка или рулетка.
2. Молоток и плоскогубцы.
3. Дрель (лучше электрическая).
4. Отвертка или шуруповерт (последний предпочтительнее).

Шаг 1. Разметка перед установкой

Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.

Шаг 2. Монтажные работы

Установка газлифта на кухонный шкаф осуществляется следующим образом:

1. Вначале закрепляются основания к бокам шкафчика на местах, размеченных ранее.

2. Устанавливаются пластины и скобы с пружинами. Скоба вкручивается, головка газлифта защелкивается прямо на ней.

3. Центр крепления должен совпадать с размеченным, крепится основание в разных вариантах 3-мя или 4-мя шурупами или саморезами. Головка конструкции фиксируется в отверстиях.

4. Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов.

Схема установки газлифта

5 советов по монтажу

В связи с самостоятельным проведением крепления устройства можно предоставить несколько полезных советов:

1. Механизм должен закрепляться на боковины ниши — иначе будет перекос крепления.
2. Дверца в шкафчике должна быть усиленно закреплена с помощью двух дополнительных мебельных петель.
3. Лифты лучше выбирать с усилием до 80 ньютонов, двери большей массы отсутствуют на практике.
4. Фурнитура на дверцах должна быть установлена до установки газлифтов.
5. При монтаже кухонного шкафа он не должен висеть на стене.

Верхние шкафы оснащены газовым лифтом.

Газлифты очень удобны и расширяют функциональность шкафов и другой мебели. Небольшая цена и возможность купить и самостоятельно установить их со стороны фасада дают им преимущества перед другими конструкциями. Недостаток устройства — отсутствие возможности починить уже установленный газлифт для кухни. В интернете есть много видео и дана полная инструкция, как крепить устройство. Поставить его можно на шкаф из любого материала.

Исследователи подсчитали, что ежегодно население земного шара проводит на кухне почти 3 триллиона часов. Может быть, поэтому люди стремятся максимально обустроить кухню, превратив ее в уютный островок для приготовления пищи, чаепития, разговоров по душам.

Самое главное в этом – грамотно подобрать и установить кухонный гарнитур и различные приборы и механизмы, например, газлифты на шкафы. Это непростое занятие, но вполне посильное, нужно только запастись терпением и полезными советами. Мы расскажем, что такое газлифт, для чего нужен и как его выбрать, а также об особенностях его установки на кухонный шкаф.

Преимущества

Человечеству давно известна огромная сила пневматических механизмов. Благодаря трудам Паскаля, ученые высоко оценили потенциал энергии давления. Сейчас большая часть устройств и машин работает на гидравлике и пневматике:

• прессы;
• домкраты;
• приводы для стрелкового оружия.

Не обошел прогресс стороной и мебель.

Установка газлифта на кровать не является сложным процессом. Зато дает массу других преимуществ:

• Экономия места в спальне — вот что подкупает многих потребителей. Можно избавиться от лишних шкафов и полок в комнате для отдыха. Все белье, одеяла и даже матрасы можно спрятать без каких-либо проблем.
• Газлифты оберегают каркас кровати от быстрого разрушения, все движения механизма плавные, без рывков, не наносящие каких-либо повреждений на каркас мебели. Конструкция исключает внезапные разрывы, деформации и другие типы поломок.
• Они являются безопасным устройством, ведь все движущиеся части спрятаны под кожухом, риск травматизма минимален.
• Чтобы активировать механизм, не нужны какие-то особые навыки или значительные усилия, как это бывает при использовании обычных пружин. С этим делом справится даже ребенок.
• Механическое устройство для подъема постепенно растягивается из-за усталости металла, но при установке газлифта на кровать с таким недостатком вы не столкнетесь. Жидкий азот, который используется при установке газлифта на кровать, не приводит к коррозии металлических частей и порче резиновых прокладок, а поэтому является долговечным.

• Многие помнят неприятные звуки, издаваемые сталью при растяжении. Пневматическая пружина работает беззвучно и плавно. Использование газа при работе механизма исключает какой-либо шум или скрип при поднятии, опускании.
• Если раньше в маркетинговых целях установка газового лифта на кровать была возможна только от определенного производителя, то сейчас все устройства подобного типа выпускаются в усредненном стандарте. То есть, они являются универсальными и подходят для монтажа на любую мебель.

Обойти стороной минусы установки газлифта на кровать было бы несправедливо. Но их не так уж и много:

• Поскольку устройства видны у изголовья, в общем интерьере они смотрятся не совсем эстетично. Но эту проблему можно обойти, сделав оригинальную прикроватную тумбочку.
• Если выбрать некачественный механизм, то есть, самый дешевый, то он быстро выйдет из строя.

Применение

Изначально газлифт стал крайне полезным решением в области автомобилестроения. Его установка осуществлялась на багажники и капоты. Водитель сам не держит конструкцию, поскольку вместо него эту функцию выполняет лифт. Подъемники поднимали и удерживали определенный вес, предотвращая резкие падения, повреждения и пр.

Но сегодня эти элементы зашли куда дальше. Основными сферами применения можно назвать:

• мебельная промышленность;
• строительство;
• изготовление дверей, рам и витрин;
• медицинская отрасль;
• изготовление оргтехники;
• оружие;
• аэрокосмические конструкции;
• робототехника;
• бытовая техника и не только.

Лифты могут иметь разные размеры, они отличаются по своей конструкции и устройству, что позволяет найти оптимальный вариант механизма для каждого конкретного случая.

Но нас интересует газлифт как мебельная фурнитура. Если обойти мебельные магазины в Спб или в Москве, либо полистать страницы каталогов в Hafele Shop Ru, вы найдете огромное количество вариаций и производителей газовых лифтов.

Предостережения

Установка кухонной мебельной фурнитуры — процесс ответственный. Дело не только в том, что неправильно установленные подъемники приведут к неправильному и неровному открыванию и закрыванию дверей — в кухонных шкафах хранятся хрупкие и дорогие предметы.

Неправильно собранная мебель моет привести к бою посуды и травматизму. Человеку, незнакомому с этой работой и не имеющему необходимых инструментов, придется нелегко. Вот почему, для установки и ремонта мебели на кухне всегда лучше воспользоваться услугами специалистов, обладающих необходимыми знаниями и навыками в этой области и владеющих всеми нужными инструментами.
