Туалетный насос с измельчителем как пользоваться

Что такое насос-измельчитель для унитаза — описание, как работает

Цокольные и подвальные помещения часто используются людьми для работы: коммерции, офисов, мастерских для ремонта обуви, пошива одежды и в прочих целях. И возникает необходимость в установке санитарно-технических устройств, потребляющих воду, а, следовательно, нуждающиеся в канализации.

Но как быть, если канализация проложена вверху, под перекрытием подвала? Ответ прост – нужно установить фекальный насос с измельчителем для туалета. Он ещё называется – сололифт, по наименованию одной из первых моделей Sololift от фирмы Grundfos.

Фекальный насос с измельчителем

Назначение бытового сололифта состоит в поднятии стоков на высоту пролегания самотечной канализации здания и слива в неё. Поскольку стоками могут являться и фекалии из туалета, то для облегчения насосу их перекачивания, в него встраивается измельчитель для унитаза, превращающий мягкие фракции, туалетную бумагу и мелкие отходы в пульпу.

Конструкция и принцип работы

Сололифт представляет собой пластиковый резервуар размерами со смывной бачок, который через патрубок присоединяется к сливному отверстию унитаза. На корпусе могут иметься дополнительные отверстия для подключения канализации от ванны, мойки, биде и других устройств. А также обязательно имеется выходное отверстие для подключения напорного коллектора.

В крышке установлен угольный фильтр, обеспечивающий выход воздуха при заполнении резервуара и приток воздуха при опорожнении. Уголь применяется для нейтрализации неприятных запахов. Фильтр представляет собой пористый материал, заполненный порошком из активированного угля. Срок службы такого фильтра небольшой.

Схема 1. Конструкция фекального насоса

Внутри резервуара установлен фекальный насос с измельчителем для унитаза. На одном валу с насосом закрепляются лопасти измельчителя. Насос помещается внутрь приемного фильтра либо такой фильтр ставят перед ним. Он имеет достаточно большие отверстия и предназначен для защиты насоса только от крупных предметов, случайно попавших в унитаз. Эти же отверстия косвенно участвуют в измельчении фекалий и мягких фракций.

За насосом установлен обратный клапан, предотвращающий слив стоков назад в резервуар. Выходящий напорный коллектор выполняется диаметром 40 мм. Он всегда остается заполнен стоками до обратного клапана.

Принцип работы насоса заключается во всасывании измельченной в пульпу жидкости и подачи её под давлением по канализационному коллектору в самотечную магистральную канализацию здания, расположенную под перекрытием.

Технические характеристики

В таблице приведены усредненные данные по распространенным моделям.

Характеристика	Минимальная	Наибольшая
Производительность, л/мин.	60	250
Мощность насоса, Вт	250	900
Высота подъема, м	3,5	10
Дальность по горизонтали, м	75	120
Количество входных патрубков, шт.	1	5
Температура всасываемой жидкости, 0С	35	75*

* — кратковременно, до 3-х минут, 900.

Подбирается фекальный насос с учетом количества стоков, их характеристик, а также удалённости места подключения. Насосы, не предназначенные для откачивания горячих жидкостей, быстро выйдут из строя, если применяются для откачивания стоков с высокой температурой. Маломощные не смогут поднять стоки на большую высоту.

С низкой производительностью будут очень долго откачивать, а часть стоков начнет застаиваться в трубах. И, наоборот, очень производительный насос будет откачивать резервуар быстрее, чем он наполняется. Отсюда частые включения, которые рано выведут электродвигатель из строя.

Поэтому выбор насоса нужно делать с учетом знания всех данных о количестве и характере стоков и не гнаться за самыми мощными.

Разновидности сололифтов

Разновидность сололифта определяют по типу унитаза, с которым он совместно устанавливается. Поэтому имеются напольные варианты для напольных унитазов и подвесные для подвесных унитазов с инсталляцией.

Кроме того, выпускаются специальные сололифты для перекачивания стоков с высокой температурой, до 90 градусов.

Также есть встроенные модели туалетных измельчителей, но они идут в комплекте с оборудованием и могут применяться только с ним.

Особенности монтажа сололифта

Сололифт является приемным резервуаром, следовательно, он должен быть самой нижней точкой для разводки канализации. Резервуар имеет некоторую высоту, от которой зависит и его полезная ёмкость. Поэтому трубы канализации в соответствующих помещении приходится прокладывать несколько выше, чем в стандартных, иначе они могут быстро засориться из-за неполного слива стоков.

Если трубы уже проложены на обычном уровне и их переделка не целесообразна, то установка сололифта выполняется с заглублением в пол, для чего делается приямок.

Обычно из резервуара выходит сразу вертикальная часть канализационной трубы, которая под потолком переходит в горизонтальный участок. Последний при возможности, следует выполнять с уклоном к точке входа трубы в самотечный коллектор. Это позволит стокам сливаться с горизонтального участка, облегчит работу насоса и снизит степень засорения отложениями жиров на стенках горизонтального участка коллектора.

На участке вертикального коллектора, сразу после обратного клапана, следует установить шаровой кран, такого же сечения, что и коллектор, для минимизации слива стоков при демонтаже сололифта, ремонте и обслуживании обратного клапана.

Порядок пользования фекальным насосом с измельчителем

Измельчитель для канализации имеет стальные лопатки, без заточки лезвий. Он предназначен для разрыхления и превращения в пульпу мягких фекалий. Поэтому его возможности по измельчению весьма ограничены. Он справится с туалетной бумагой, жидкими остатками супа или картофельного пюре. Но выйдет из строя, если будут попадать более твердые фракции. Даже картофельная кожура и салфетка ему не по силам.

А, если в крыльчатку попадет жесткий предмет и заклинит её, то насос может выйти из строя. Особенно опасны кусочки тряпочек и целлюлозных салфеток, используемых для уборки кухни. Они наматываются на лопасти, после чего измельчитель не может справиться даже с туалетной бумагой.

Возможные неисправности

Неисправность	Метод устранения
Насос долго откачивает или работает, но не откачивает	Проверить состояние ножей и крыльчатки насоса, очистить, прочистить напорный коллектор, проверить полноту открытия обратного клапана
Насос часто включается при отсутствии слива	Проверить герметичность закрытия обратного клапана, очистить его от отложений
Появился неприятный запах	Заменить угольный фильтр
Насос не включается при заполнении резервуара или не выключается при опорожнении	Проверить реле-датчик уровня на срабатывание, состояние контактов, герметичность отсека реле

Применение фекального насоса для туалета с измельчителем позволяет создать комфортные условия пользования помещениями в цокольном этаже. Но он может быть полезен и в других случаях, когда точка подключения канализационного коллектора находится на значительном удалении и невозможно выдержать необходимый уклон для самотечного слива стоков.

Насос-измельчитель для унитаза: как работает и как его установить

Занимаясь ремонтом здания и решив сделать серьезную перепланировку дома или квартиры, хозяева часто не могут перенести санитарные помещения в другое место из-за неудачного расположения канализационных сетей. Обойтись без глобальных строительных работ поможет измельчитель для унитаза. Этот аппарат, отличающийся производительностью и надежностью, специально создан для откачивания стоков из биде, унитаза, раковины или душа.

Что представляет собой устройство?

Санитарный насос для унитаза – это компактное устройство, которое устанавливают возле сантехнических приборов для перекачки загрязненных сточных вод.

Такое оборудование избавляет владельца помещения от привязки к месту расположения канализации. Благодаря эргономичному дизайну, насос хорошо вписывается в оформление любого санузла, не бросается в глаза

Насосы различаются по назначению и конструкции, но выполняют одну общую функцию – обеспечивают работу канализации там, где перемещение воды под действием одной лишь гравитации затруднено.

Достоинства фекальных насосов

С помощью этого прибора можно решить самые сложные задачи по обустройству канализационной системы. К его достоинствам стоит отнести следующие:

• Отсутствие засоров канализации. Стоки проходят по канализационной системе в принудительном порядке. Благодаря этому они не образовывают скоплений. Если фекальный насос для унитаза с измельчителем, то он разрезает органические включения, которые свободно транспортируются даже по узким канализационным трубам.
• Возможность размещать сантехнические приборы в любой точке. Если к сантехнике подключен насос, то ее свободно можно устанавливать даже в местах, находящихся на приличном расстоянии от стояка и даже ниже уровня общей канализационной магистрали, например, в цокольных и подвальных этажах.
• Бесшумная работа. Большинство моделей хорошо изолированы, почти не шумят при работе. Они не мешают засыпать по ночам, не создают ощущения дискомфорта.

Компактные приборы потребляют немного воды, почти вдвое меньше, чем обычные системы слива

Недостатки и ограничения в работе

Впрочем, использование санитарного насоса для унитаза имеет и свои ограничения. Если нет электричества, то оборудование перестает работать: вода не проталкивается по трубам. Кроме того, насос необходимо регулярно очищать от загрязнений.

В течение нескольких месяцев он засоряется, перестает нормально функционировать, а из канализации появляется тяжелый запах.

Если взвесить плюсы и минусы устройства, то становится очевидным, что монтировать насос-измельчитель для унитаза имеет смысл, когда без него нормальная работа канализации невозможна.

Важно также правильно подобрать модель с учетом расстояния от сантехприборов до канализации. Если насос нужен для нескольких точек, то лучше купить несколько устройств различных типов.

Монтаж фекального насоса несложен. Большинство мужчин вполне способны подключить прибор самостоятельно, следуя рекомендациям производителя

Принцип действия

Обычно унитазы работают по простому принципу: под действием силы тяжести содержимое должно отправляться в канализационную систему. Иногда не удается поместить унитаз в выбранном месте, уровень центрального коллектора оказывается выше, и стоки не могут перемещаться по системе «сверху вниз». Насос-измельчитель для унитаза позволяет транспортировать стоки не только параллельно плоскости, но и вверх. Для работы аппарата необходимы источник питания, которым послужит обычная розетка, подача воды и отвод стоков. Упрощенно принцип действия выглядит так:

Унитаз с измельчителем

1. Стоки направляются в корзину измельчителя, где густая фракция задерживается, а вода поступает в корпус.
2. После скопления определенного объема жидкости запускается фекальный измельчитель, и стоки пропускаются через режущие диски.
3. В результате работы насоса, обработанные стоки выводятся через отводную трубу, а встроенный обратный клапан предотвращает их возврат в насос.
4. В сифоне унитаза вновь происходит поднятие уровня воды.

Как рассчитать необходимую мощность?

Несмотря на то, что все основные характерисики устройства четко прописаны в инструкции к нему, ошибиться с выбором довольно легко. Самая распространенная рекомендация здесь – обратиться к специалисту. Но, к сожалению, хороших специалистов не много, а услуги их не дешевы. Попробуем разобраться сами.

Наиболее распространенной ошибкой является не правильный выбор мощности насоса. К примеру, если в инструкции написано, что насос способен транспортировать жидкость на 80м по горизонтали и на 7м по вертикали, то это не значит, что так все и будет. Во-первых, это крайние параметры, в такой ситуации насос всегда будет работать на пике мощности, и любая неучтенная нагрузка приведет к сбою. Так что лучше чтобы был запас.

Не стоит бросать предметы личной гигиены в унитаз, подключенный к измельчителю — они могут забить корзину

Во-вторых, эти характеристики можно назвать в некотором смысле взаимоисключающими. То есть, если транспортировать жидкость нужно только по горизонтали, то такой насос способен сделать это максимум на 80м. Если же при этом ее еще нужно поднять ее на пару метров, то дальность подачи значительно уменьшиться. В качестве расчетной формулы можно принять следующее правило: каждый метр подъема жидкости уменьшает дальность ее транспортировки по горизонтали на 10м.

Устройство и принцип работы

Фекальный насос-измельчитель состоит из нескольких конструктивных элементов. Пластиковый резервуар (1) напольной или настенной установки оснащен приемными патрубками, через которые в насос поступают стоки, и одним отводным патрубком для подключения к канализационной трубе. К входному патрубку крепят переходную муфту от унитаза. Некоторые модели насосов SFA оснащены также патрубками для подключения душа, раковины и других сантехнических приборов.

Устройство насоса-измельчителя для унитаза

Погружной насос (2) создает давление и удаляет жидкую фракцию стоков из резервуара. Вода в резервуар подается при нажатии кнопки смыва унитаза, а в насосах с несколькими точками подключения – при поступлении воды от сантехнических приборов. Ток воды из трубы назад в резервуар исключен благодаря обратному клапану (3), установленному перед выходным патрубком.

Возможно, Вас заинтересует информация-перистальтический насос

Приемный фильтр (4) предназначен для отделения твердой фракции стоков. Встроенный режущий механизм (5) измельчает их, после чего твердые частицы вместе с водой удаляются через выходной патрубок. Для исключения запахов имеется угольный фильтр (6), смонтированный на крышке резервуара.

Приемный фильтр и измельчитель

Насосы-измельчители бывают нескольких типов:

• напольные;
• подвесные;
• скрытой установки;
• встроенные в унитаз.

Напольные насосы SFA выполнены в виде пластикового бачка компактных размеров, который устанавливают за унитазом и крепят к полу. Подключают выходную муфту унитаза и отводную канализационную трубу. Корпус насоса обычно окрашен в белый цвет и хорошо сочетается с остальной сантехникой, не портит интерьер. Такие приборы просты в установке и не требуют обустройства ниши в стене.

Подвесные насосы используют в сочетании с подвесными унитазами, размещая в стеновой нише и закрывая декоративными панелями. Толщина подвесных насосов обычно невелика – до 120 мм. Подвесные насосы удобны для подключения нескольких сантехнических приборов.

Насосы SFA скрытой установки смонтированы на металлической раме, к которой так же крепят сливной бачок и подвесной унитаз. Раму с насосом и бачком устанавливают в нише или стене и зашивают декоративной отделкой. Модели скрытой установки часто оснащают декоративными панелями на магнитах, обеспечивающими быстрый доступ к оборудованию для чистки и ремонта.

Насос скрытой установки

Унитаз со встроенным насосом-измельчителем представляет собой отдельный сантехнический прибор и не требует установки сливного бачка. Вода подается на слив непосредственно от водопровода с помощью кнопки или автоматики. Унитазы со встроенным насосом бывают напольной установки или подвесные. Часть моделей оснащена дополнительным патрубком для раковины. Основное достоинство таких унитазов – экономия места и возможность установки в очень маленьких помещениях.

Унитаз со встроенным измельчителем

Обратите внимание! Для унитазов со встроенным насосом без сливного бачка требуется стабильный напор воды в водопроводе не менее 1,7 бар.

Пример встроенного в унитаз перекачивающего агрегата

Цены на насосы SFA

насос измельчитель SFA

Какие характеристики нужно учитывать

Определяя, какой аппарат вам необходим, по возможности руководствуйтесь не ценой, а соответствием устройства вашим потребностям. Купив самое дорогое из имеющихся в наличии дополнений для унитаза, но неправильно рассчитав характеристики, вы вряд ли будете довольны его работой. Для того чтобы выбрать измельчитель для унитаза, наиболее полно соответствующий вашим пожеланиям, необходимо учесть ряд нюансов:

• Количество подключаемой сантехники.

Если в одном санузле расположено несколько единиц сантехники, нет необходимости устанавливать для каждого из них индивидуальный насос, предпочтительнее сделать выбор в пользу комбинированного аппарата. Но в случаях, когда вам предстоит установить многочисленную сантехнику, рекомендуется приобрести 2 насоса, чтобы разделить стоки различной загрязненности и температуры.

Измельчитель для унитаза

• Удаленность канализационной трубы.

От ее расположения зависит мощность выбираемого насоса. Можно обратиться за помощью к профессионалу, но попробуйте разобраться самостоятельно. Обычно данный аппарат перемещает стоки на 100 м в той же плоскости и на 10 м вверх. Иногда указанные в характеристиках данные могут отличаться от фактических.

Приведенные параметры являются максимальными, и при работе на крайней мощности любая дополнительная нагрузка приведет к нарушениям в работе. Учтите, что параметры иногда оказываются взаимоисключающими. Например, инструкция указывает, что выбранный насос перемещает отходы на 70 м по горизонтали. Когда ему предстоит еще и поднимать массу на 2-3 метра, мощность по горизонтали ощутимо уменьшится, поэтому во избежание накладок желательно оставить небольшой запас.

• Температура.

Если канализационный насос нужен для удаления содержимого унитаза, не стоит тратиться на модель, способную работать с жидкостью более высокой температуры. Тем, кто планирует подключать посудомоечную либо стиральную машину, понадобится аппарат, способный работать с жидкостью, чья температура достигает 90 °. Правильно выбрав температурный режим, вы обеспечите большую продолжительность работы измельчителя и избавите себя от засоров и аварий.

• Частота удаления отходов.

Схема установки измельчителя к унитазу

Различные типы насосов либо перерабатывают нечистоты при каждом нажатии на кнопку смыва, либо накапливают их до определенного количества. Выбор зависит от ваших предпочтений.

• Тип унитаза.

Если помещение, отведенное под санузел, невелико, то у вас есть возможность сэкономить пространство, установив подвесной унитаз. Специально для подобных случаев были разработаны компактные модели, которые вы без труда спрячете в гипсокартонном коробе вместе с бачком и рамой, на которой крепится унитаз. Ширина подобного бака не превышает 12 см, но это небольшое устройство прекрасно справится со своими задачами, обеспечивая чистоту и свежесть в помещении.

• Уровень шума.

Предпочтительнее остановить выбор на аппарате с низким уровнем шума, неотличимым от фонового.

Будьте очень внимательны к деталям

Внимание! Будьте очень внимательны к деталям, когда выбираете фекальный насос с измельчителем. Проверяйте герметичность внутренних блоков и надежность креплений во время установки.

Санузел, прачечная, сауна либо любое другое помещение могут быть обустроены вне зависимости от того, где находится канализационный стояк, благодаря использованию канализационно насоса с измельчителем для туалета.

Где используется фекального насоса с измельчителем

Насос для туалета не превышает по габаритам размер сливного бачка и представляет собой небольшой ящик из пластика.

Его обычно устанавливают сразу за унитазом на пол, но могут и спрятать за гипсокартонную либо пластиковую перегородку или в стену. Канализационный насос обладает функцией само очистки, потому не нуждается в уходе. Металлические лопасти измельчают стоки, поступившие в корпус насоса. Уже измельченные под давлением они следуют к сливному стояку. Стоки не вернутся обратно в бачок благодаря обратному клапану, установленному в корпусе прибора.

Рекомендация! Если в санузле большее количество сантехнических приборов, устанавливайте второй насос, чтобы для нагрузка распределилась между ними. За холодный слив будет отвечать одно устройство, за горячую воду – другое.

Благодаря фекальному насосу с измельчителем пропускаются даже довольно крупные куски. Применяются они в каналах водостока и канализационных системах. Сточная жидкость может подниматься наверх на высоту да 10 м благодаря такому насосу и прокачиваться по горизонтали на расстояние боле, чем 100 м.

Популярные и лучшие производители на рынке: Грундфос, Джилекс, Herz, Wilo, режущий Sturm wp9709sw

Сегодня в магазинах представлен богатый выбор насосов-измельчителей любой мощности, комплектации и размера, какие только могут потребоваться. Можно взять недорогой российский или китайский прибор, а можно инвестировать в дорогостоящую европейскую сантехнику.

Если говорить о моделях, то особо востребован канализационный насос Grundfos. Средняя цена на подобный канализационный насос с измельчителем колеблется в пределах 35-55 тысяч рублей. Канализационные установки Grundfos избавляют от необходимости приобретать унитаз с измельчителем, т.к. встроенные в станцию насосы уже оснащены режущим устройством. Фекальный насос с измельчителем для туалета должен быть только качественной марки.

Фекальные насосы с измельчителем фирмы Grundfos часто приобретаются для частных владений, особенно канализационный насос Sololift. Он позволяет разместить унитаз, ванну, душевую кабину там, где захочется, не считаясь с местоположением канализации. В доме, построенном по индивидуальному проекту, который имеет свободную планировку или несколько санузлов на разных этажах, это особенно важно.

Отличительная особенность насосов Sololift – блок управления соединен с насосом и двигателем в один узел. Такое устройство упрощает ремонт агрегата в случае поломки. Во время починки не придется демонтировать насос и пространство вокруг остается чистым, даже если пришлось покопаться в механизме. Фекальный насос Grundfos с измельчителем располагает достаточной мощностью, чтобы обеспечить движение стоков по трубам любого уклона, вертикальным и горизонтальным, в пределах мощности конкретной модели.

Канализационные насосы марки SFA – тоже стоящий выбор. Этот производитель предлагает впечатляющий ассортимент насосов для откачивания стоков. Они подходят для кухонных моек, стиральных и посудомоечных машин и, разумеется, ванных и унитазов. Для любого типа техники, требующего отвода отработанной воды, найдется свой вариант. Насосы этой марки оснащены герметичными резервуарами и мощными режущими механизмами.

Насос фирмы SFA хорошо зарекомендовал себя в быту

Правила установки насоса-измельчителя

Приемы монтажа и подключения насосов SFA для унитаза различаются в зависимости от модели. Тем не менее, существуют общие правила, которыми также нельзя пренебрегать.

Напорный трубопровод монтируют из жесткой трубы ПВХ или ПП с диаметром, указанным в паспорте на насос. Горизонтальные участки укладывают с уклоном 1 см на метр длины, для исключения провисания их крепят с помощью специальных хомутов к стенам или иным конструкциям. Соединение труб производят с помощью пайки, сварки или специального клея.

Канализационные ПВХ-трубы и ПП-трубы

Правила установки 1-5

Правила установки 6-10

Этапы и особенности установки

Самостоятельно установить насос-измельчитель для унитаза под силу даже новичку. Подключить его достаточно просто.

Работы по монтажу трубопровода

При монтаже трубопровода от измельчителя до канализационного коллектора значение имеет только его длина и высота подъема. Эти показатели должны соответствовать характеристикам насоса. Все остальное: угол подъема, используемый материал и конфигурация трассы могут быть любыми. Единственное ограничение – старайтесь избегать острых углов поворота трубы, это создаст дополнительную нагрузку на насос.

Нет необходимости использовать для этих целей трубу большого диаметра. Тщательное измельчение отходов и достаточно большое давление в системе предотвратит засор и в трубе диаметром всего 45 мм. Итак:

• Прокладываем канализационную трубу;
• Подключаем ее к самотечной системе при помощи тройника;
• Подключаем к ней выпуск измельчителя.

Подключение к унитазу

Соединение измельчителя с унитазом осуществляется при помощи гофры. Учитывая тот факт, что стоки из унитаза будут попадать в бак измельчителя самотеком, при его подключении необходимо выполнять некоторые правила:

• Выпуск унитаза должен находиться выше входного отверстия в измельчителе;
• Гофра не должна прогибаться;
• Необходимо избегать большого угла поворота гофры.

Вот и все. Осталось только подключить устройство к электросети и можно пользоваться.

• Автор: Анна
• Распечатать

(0 голосов, среднее: 0 из 5)

Измельчитель для унитаза: принцип действия, специфика, новинки, инструкция по эксплуатации и подключению

Занимаясь ремонтом здания и решив сделать серьезную перепланировку дома или квартиры, хозяева часто не могут перенести санитарные помещения в другое…

В связи с тем, что многие дома строились однотипно, большинство людей не устраивает планировка в их квартире. Для решения данной проблемы они желают…

При обустройстве частного домовладения одним из первых вопросов, связанных с коммуникациями, приходится решать вопрос об отводе стоков. Но даже…

Монтаж насоса своими руками

Для работы понадобятся дрель, разводной ключ, пассатижи и строительный уровень. Сечения выпуска отверстия и трубы слива должны быть одинаковыми. Монтаж осуществляется в 3 этапа:

• Подсоединение канализационной трубы.
• Подключение трубы к самотечной системе.
• Присоединение прибора к выпускному патрубку измельчителя.

Трубы нужно смонтировать так, чтобы избежать острых и прямых углов поворотов, иначе дополнительная нагрузка может преждевременно вывести оборудование из строя. К самотечной системе их подключают через специальный тройник.

Измельчитель подсоединяют через гофру. При этом тоже важно избегать сильных изгибов и поворотов. Входное отверстие емкости измельчителя должно быть размещено ниже выпускного патрубка унитаза.

Подключение к электросети осуществляется в последнюю очередь.

Некоторые владельцы домов, стараясь избежать углов при подключении насоса, готовы использовать трубы большего диаметра, чем изначально планировали. В этом нет необходимости, т.к. правильно подобранная модель вполне справится с нагрузкой даже при небольшом диаметре труб

Видео-инструкция по установке

Ознакомиться с особенностями монтажа унитаза с насосом-измельчителем можно на примере установки модели компактной модели:

Больше всего трудностей возникает при определении технических параметров подходящей модели насоса для унитаза.

Если не получается выбрать самостоятельно, обратитесь за помощью к продавцам-консультантам магазинов сантехники, а еще лучше – к специалистам.

Грамотный сантехник поможет подобрать и сам установит насос. Правильная модель и качественный монтаж – это гарантия долгой бесперебойной службы унитаза и всей канализационной системы в целом.

Насос измельчитель для унитаза: устройство, как работает, установка

Согласно законам физики, все сточные воды из системы бытовой канализации стекают в самую нижнюю точку. Если унитаз расположен ниже точки общего канализационного стояка, это может вызвать проблемы с отводом стоков. Данная проблема особенно часто встречается в подвальных туалетах. Именно установка насоса-измельчителя для унитаза поможет избавиться от подобных проблем, в некоторых случаях такая покупка может быть не только желательной, но и необходимой.

Насос для канализации с измельчителем для туалета используется если:

1. При установке или переносе сантехнического оборудования, когда канализация располагается далеко или высоко.
2. Нет гравитационного уклона для организации самотека.
3. Необходимо установить сантехнический прибор, но не хочется проводить масштабные строительные работы. Насосы для унитаза отводят стоки по трубам малого диаметра, прорубить в стене или плите перекрытия для такой трубы намного легче, чем для стандартной канализационной трубы на 10 см.
4. Для установки унитаза требуется не более 1.5 квадратных метра, что позволяет организовать санузел при минимальных требованиях к площади.
5. Повышение скорости переработки септиком канализационных сбросов. Это возможно, если насос является элементом очистных сооружений.
6. Защита от попадания в основную канализацию посторонних предметов.
7. Защита от фонтанирования через унитаз при затоплении канализации.
8. Подключение унитаза к канализации малого диаметра, которая изначальна не была рассчитана на отвод стоков из унитаза.

Такие насосы могут прокачивать сточные воды на расстояние около ста метров по горизонтали и десять метров по вертикали. Это средние значения, которые могут отличаться в зависимости от конкретной модели измельчителя.

Что представляет собой устройство?

Насос для унитаза — это компактное устройство, которое устанавливается рядом с сантехникой для перекачки загрязненных сточных вод. Такое оборудование освобождает владельца помещения от привязки к месту расположения канализационной системы. Благодаря своей эргономичной форме насос хорошо вписывается в декор любой ванной комнаты, не бросаясь в глаза.

Насосы различаются по назначению и конструкции, но у них есть одна общая функция – обеспечение работы канализации там, где движение воды под действием одной только силы тяжести затруднено.

Преимущества фекальных насосов

С помощью этого устройства можно решить самые сложные задачи по обустройству канализационной системы. Его преимущества:

• Отсутствие засоров канализационной системы. Сточные воды проходят через канализационную систему принудительно. По этой причине они не образуют скопления и заторы. Если фекальный насос в туалете оснащен измельчителем, он измельчает органические включения, которые свободно перемещаются даже по узким канализационным трубам.
• Бесшумная работа. Большинство моделей от SFA хорошо изолированы и практически не издают шума во время работы. Они не мешают спать ночью, не вызывают ощущения дискомфорта.
• Сантехническое оборудование можно разместить в любом месте. Если насос подключен к водопроводной системе, его можно свободно устанавливать даже в местах, находящихся на значительном расстоянии от стояка и даже ниже уровня общей канализационной трубы, например, в подвале и на цокольном этаже.

Компактные устройства потребляют мало воды, примерно в два раза меньше, чем обычная дренажная система.

Недостатки и ограничения в работе

Однако использование санитарного насоса для туалета также имеет свои ограничения. Если нет электричества, оборудование перестает работать: вода не проталкивается по трубам. Кроме того, насос необходимо регулярно очищать от грязи.

Каждые несколько месяцев система засоряется, перестает нормально функционировать и из канализации исходит неприятный запах.

Если взвесить преимущества и недостатки устройства, то становится понятно, что имеет смысл устанавливать насос-измельчитель для туалета, когда нормальная работа канализационной системы невозможна без него.

Также важно правильно выбрать модель, учитывая расстояние от сантехники до канализационной системы. Если насос необходим для нескольких точек, лучше приобрести несколько моделей разных типов.

Установка насоса для фекалий не представляет собой ничего сложного. Большинство мужчин способны самостоятельно подключить устройство, следуя рекомендациям производителя

Принцип действия

Обычно туалеты работают по простому принципу: под действием силы тяжести содержимое должно уходить в канализацию. Иногда не удается разместить унитаз в нужном месте, уровень центрального коллектора выше, и сточные воды не могут двигаться по системе «сверху вниз». Насос для измельчения унитаза позволяет транспортировать сточные воды не только параллельно плоскости, но и вверх. Для работы устройства необходим источник питания, которым будет обычная электрическая розетка, а также водоснабжение и отвод сточных вод.

Принцип работы вкратце:

1. Сточные воды поступают в фильтр, где задерживаются включения крупной фракции, а вода стекает.
2. После накопления определенного объема стоков фекальный измельчитель активируется, сточные воды проходят через режущие диски.
3. В результате работы насоса очищенные сточные воды выходят через подающую трубу, а встроенный обратный клапан предотвращает возврат сточных вод в насос.
4. Уровень воды в сифоне унитаза снова поднимается.

Как рассчитать необходимую мощность?

Несмотря на то, что все основные характеристики прибора четко прописаны в инструкции к нему, ошибиться с выбором довольно легко. Самая распространенная рекомендация в этом случае — обратиться к специалисту. Но, к сожалению, хороших специалистов не так много и их услуги стоят недешево. Давайте попробуем разобраться в этом сами.

Наиболее распространенной ошибкой является неадекватный выбор мощности насоса. Например, если в инструкции написано, что насос способен транспортировать жидкость на расстояние до 80 м по горизонтали и до 7 м по вертикали, это еще не значит, что так оно и будет. Во-первых, это максимальные параметры, в такой ситуации насос всегда будет работать на максимальной мощности, и любая неучтенная нагрузка приведет к отказу. Поэтому лучше иметь запас.

Не бросайте предметы личной гигиены в унитаз, подключенный к измельчителю, – они могут заблокировать ножевую систему.

Во-вторых, эти характеристики в некотором смысле можно назвать взаимоисключающими. То есть, если жидкость должна транспортироваться только в горизонтальном направлении, то такой насос способен сделать это максимум на 80 м. Однако если стоки еще нужно поднять на несколько метров, дальность транспортировки значительно уменьшается. В качестве формулы расчета может быть принят принцип: каждый метр подъема жидкости уменьшает горизонтальный диапазон перекачки на 10 метров.

Устройство и принцип работы

Насос-измельчитель состоит из нескольких конструктивных компонентов. Пластиковый резервуар (1), установленный на полу или на стене, оснащен входными отверстиями, через которые сточные воды поступают в насос, и одним выходным отверстием для подключения к канализационной трубе. К впускному патрубку подсоединяется переходник для унитаза. Некоторые модели насосов SFA также оснащены соединениями для душа, раковины и других санитарных устройств.

Рис.Конструкция насоса-измельчителя для унитаза

Погружной насос (2) создает давление и удаляет жидкую фракцию сточных вод из резервуара. Вода подается в резервуар при нажатии кнопки смыва унитаза или, в случае насосов с несколькими точками подключения, при поступлении воды из санитарного прибора. Ток воды из трубы обратно в бак невозможен за счет установленного перед выходным патрубком обратного клапана.

Входной фильтр (4) предназначен для отделения твердых частиц сточных вод. Встроенный режущий механизм (5) измельчает их, после чего твердые частицы удаляются через выпускной патрубок вместе с водой. Для устранения запахов установлен фильтр с активированным углем (6).

Насосы-измельчители бывают нескольких типов:

• Напольные.
• Встроенные в унитаз.
• Подвесные.
• Скрытые

Напольные насосы SFA выполнены в виде компактного пластикового бачка, который устанавливается за унитазом и крепится к полу. Он подключается к выходу унитаза и к сливной трубе. Корпус насоса обычно окрашен в белый цвет, поэтому он хорошо сочетается с остальным интерьером. Эти устройства легко устанавливаются и не требуют углубления в стене.

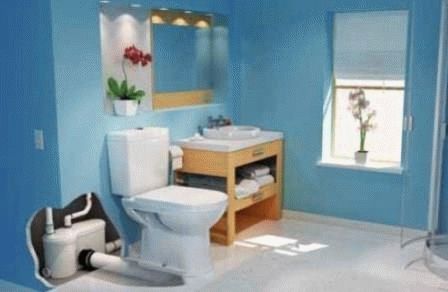

Рис. Напольный насос

Подвесные насосы используются в сочетании с подвесными унитазами, размещенными в нише стены и закрытыми декоративными панелями. Толщина подвесных насосов обычно не превышает 120 мм. Подвесные насосы удобны для подключения нескольких санитарных приборов.

Рис. Подвесные насосы

Насосы скрытого монтажа SFA устанавливаются на металлической раме, к которой также крепятся бачок и подвесной унитаз. Рама с насосом и бачком устанавливается в нише или стене и закрывается декоративной планкой. Модели скрытой установки часто имеют декоративные панели на магнитах для быстрого доступа к устройству для очистки и ремонта.

Рис. Насос скрытой установки

Унитаз со встроенным насосом является отдельным санитарным узлом и не требует наличия бачка. Вода подается на слив непосредственно из водопроводной сети через кнопку или в автоматическом режиме. Унитазы со встроенным насосом могут быть напольными или настенными. Некоторые модели оснащены дополнительным патрубком для раковины. Главное преимущество таких унитазов – экономия места и возможность установки в очень маленьких помещениях.

Рис. Унитаз со встроенным насосом-измельчителем

Обратите внимание! Для унитазов со встроенным насосом без бачка требуется стабильное давление воды в водопроводе не менее 1,7 бар.

Технические характеристики

При выборе фекального насоса учитывается объем сточных вод, их характеристики и расстояние до точки подключения. Насосы, не предназначенные для перекачки горячих жидкостей, быстро выйдут из строя, если их использовать для перекачки высокотемпературных сточных вод. Насосы малой мощности не смогут перекачивать сточные воды на большую высоту.

При низкой производительности перекачивание будет занимать очень много времени и часть сточных вод будет застаиваться в трубах. И наоборот, очень мощный насос будет выкачивать воду из резервуара быстрее, чем он будет наполняться. Отсюда частые включения, которые преждевременно выводят двигатель из строя.

Поэтому выбор насоса должен осуществляться со знанием всех данных о количестве и характере сточных вод, а не в погоне за самым мощным.

Виды насосов и особенности их выбора

Имеющиеся на рынке канализационные насосы-измельчители для бытовых стоков отличаются друг от друга по нескольким параметрам. Зная эти различия, вы сможете выбрать для своего дома именно то оборудование, которое подойдет лучше всего.

Конструкционно все модели подразделяются на такие типы:

• Напольные. Почти незаметны за бачком или за перегородкой. Они не портят эстетику ванной комнаты;

Рис. На фото изображен насос для напольного туалета с режущими лезвиями

• Встроенный в унитаз канализационный насос с измельчителем. Такие модели унитазов появились сравнительно недавно. Они не оборудованы сливными бачками. Насос включается автоматически при нажатии кнопки смыва на унитазе, а вода поступает из водопроводной сети.

Рис. Пример унитаза со встроенным насосом

• Подвесные насосы, которые имеют компактные размеры. Они используются в сочетании с подвесными унитазами. Как правило, такое устройство скрыто в стене рядом с бачком.

При выборе насоса-измельчителя необходимо обратить внимание на следующие параметры насоса:

1. Возможность подключения нескольких сантехнических устройств. Например, помимо унитаза, к насосу можно подключить слив раковины и душевой кабинки. Если вы хотите организовать такую систему, то приобретите комбинированное устройство, имеющее несколько входов.
2. Температура перекачиваемого содержимого. Канализационный насос с измельчителем для туалета будет работать лучше всего в той температурной среде, для которой он предназначен. Некоторые модели рассчитаны на работу со сливами до 40 градусов. Если вы подключаете устройство только к унитазу, то вам подойдет любой тип насоса. Некоторые модели специально предназначены для перекачивания горячих жидкостей. Они способны пропускать сточные воды температурой до 95 градусов. Если вы планируете подключить к насосу стиральную машину, посудомоечную машину, душ или раковину, выберите подходящую модель для перекачивания горячей воды.
3. Расстояние перекачки, которое представляет собой расстояние от насоса до канализационного стояка. Знание этого размера позволяет наиболее точно подобрать необходимую мощность и требуемый напор.

Совет: Имейте в виду, что одновременное перекачивание сточных вод по горизонтали и вверх значительно снижает эти показатели. Если сточные воды поднимаются вверх на 1 м, горизонтальная дальность перекачки автоматически уменьшается на 10 м. Оба этих параметра следует учитывать при выборе, отдавайте предпочтение модели с небольшим запасом.

Рис. Соотношение вертикальных и горизонтальных изменений высоты подъема фекального насоса должно быть учтено при установке

Какие характеристики нужно учитывать

При определении того, какое устройство вам нужно, по возможности руководствуйтесь не ценой, а соответствием устройства вашим потребностям. Купив дорогое оборудование для туалета, но неправильно рассчитав его характеристики, вы вряд ли останетесь довольны результатом. Чтобы выбрать измельчитель для туалета, максимально отвечающий вашим пожеланиям, необходимо учесть несколько нюансов:

• Количество подключенных сантехнических приборов.
• Температура. Если насос необходим для удаления стоков от унитаза, не стоит тратить деньги на модель, которая может работать с жидкостью более высокой температуры. Тем, кто планирует подключить посудомоечную или стиральную машину, необходимо устройство, способное работать с жидкостью, температура которой достигает 90°. Выбрав правильный температурный режим, вы обеспечите более длительное время работы измельчителя и защитите себя от засорения и несчастных случаев.
• Частота удаления отходов.

Рис. Схема установки измельчителя для унитаза

Различные типы насосов либо перерабатывают сточные воды каждый раз, когда вы нажимаете кнопку смыва, либо собирают их до определенного объема. Выбор зависит от ваших предпочтений.

• Тип туалета.

Если помещение, отведенное под ванную санузел, небольшое, то у вас есть возможность сэкономить пространство, установив подвесной унитаз. Специально для таких случаев были разработаны компактные модели, которые можно легко спрятать в гипсокартонный короб вместе с бачком и рамой, на которой крепится унитаз. Глубина такого резервуара не превышает 15 см, но это небольшое устройство прекрасно справляется со своими задачами, обеспечивая чистоту и свежесть в помещении.

• Уровень шума.

Рекомендуется выбирать устройство с низким уровнем шума.

Критерии классификации приборов

Фекальные насосы выбираются в зависимости от области их применения и эксплуатационных характеристик. Благодаря такому разнообразию каждый сможет выбрать подходящий продукт.

Для холодных стоков

Они подходят для работы со сточными водами, температура которых составляет 40 градусов. Поэтому эти устройства не подключаются к сливным элементам ванны или душа.

Существует два типа насосов для холодной канализации:

• С измельчителем, что позволяет использовать насос для унитаза, биде, раковины.
• Модели без измельчителя требуют постоянного контроля, чтобы крупные частицы не попадали в насос и не мешали его работе.

Для монтажа необходимо использовать фитинги, материал которых предполагает работу с холодной канализацией.

SANITOP

SFA SANITOP представляет собой компактный насос со встроенным измельчителем, который не только откачивает фекальные стоки от унитаза. К данной модели можно подключить дополнительный сантехнический прибор: умывальник, раковину, рукомойник, биде и так далее. Отличительными особенностями модели являются повышенная производительность, простота монтажа, бюджетная стоимость.

Таким образом, SFA SANITOP – это конструкция «2 в 1». Корпус выполнен из современных звуко- и вибропоглащающих материалов, что обеспечивает тишину во время работы оборудования. Уровень шума во время активного откачивания стоков не превышает 46 дБ (А). Все элементы производятся с соблюдением европейских стандартов качества. В системе используется двигатель мощностью в 400 Ватт, что обеспечивает высокие показатели производительности.

Стоки могут откачиваться как в горизонтальном направлении (до 100 метров), так и подниматься на высоту до 5 метров. Модель, как и SANIBROYEUR, также предназначена для бытового использования. Ее можно использовать в городских квартирах, общежитиях, или в загородных коттеджах.

SANIACCESS 1

SANIACCESS 1 представляет собой еще один современный канализационный насос, основной задачей которого является отведение фекальных стоков от унитаза. Данная модель совместима со всеми современными моделями унитазов. В модели предусмотрен упрощенный доступ к электрической части, что существенно упрощает обслуживание и ремонт.

Все элементы конструкции производятся с соблюдением европейских стандартов качества. В результате готовое насосное оборудование имеет отличные эксплуатационные характеристики, высокую производительность и длительный срок использования, что подтверждено международными сертификатами.

Максимальное расстояние откачивания стоков по горизонтали составляет 100 метров, по вертикали – 5 метров. Стоки откачиваются по трубам малого диаметра, 22 мм или 32 мм. Такие труба легко проложить под потолком или спрятать за плинтусом. Также проделать отверстие в стене или перекрытии для труба малого диаметра гораздо проще, чем для стандартной трубы. В совокупности это избавляет от необходимости проведения масштабных строительных работ.

SANIACCESS 2

SANIACCESS 2 – это канализационный насос, имеющий возможность одновременного подключения и обслуживания двух сантехнических приборов: унитаза и дополнительной сантехники (раковины, рукомойника, умывальника и так далее). Модель работает по принципу принудительной канализации, откачивает предварительно измельченные фекальные стоки. Может использоваться как в квартирах, так и частных домах, коттеджах.

Максимальное расстояние откачивания стоков по горизонтали составляет 100 метров, по вертикали – 5 метров. В конструкции предусмотрен мощный двигатель для эффективной откачки и удаления стоков. Мощность двигателя составляет 400 Вт. Также в конструкции предусмотрена измельчительная система, состоящая из металлических ножей. Ножи не нуждаются в периодической заточке.

Таким образом, SANIACCESS 2 – это выгодное решение «2 в 1»: насос для унитаза + дополнительного сантехнического прибора.

Для горячих сточных вод

Модели подходят для слива сточных вод со средней температурой до 50 градусов Цельсия. Их можно подключить к сливам ванн, душевых кабин, стиральных или посудомоечных машин. Модели выпускаются с измельчительной системой или без нее. Она измельчает даже самые твердые предметы и прочнее «холодных» аналогов.

Для маленьких санузлов

Конструкция таких устройств такая же, только выглядят они более компактно. Одним из примеров является модель SANIBROYEUR.

SANIBROYEUR

SANIBROYEUR – это насосное оборудование со встроенным измельчителем для фекальных стоков. Отличительными характеристиками модели являются тишина работы и простота монтажа. Главной задачей SANIBROYEUR является тщательное измельчение и эффективное выведение сточных вод от унитазов, которые имеют горизонтальный выход. Основной сферой применения насоса являются бытовые объекты: квартиры, частные дома.

Наибольшим спросом сегодня модель пользуется для дач и коттеджей, где нет возможности подключения к централизованной канализационной системе. Это объясняется тем, что насосное оборудование SFA позволяет просто и эффективно организовать канализацию без масштабных строительных работ. Чтобы начать использовать насос SANIBROYEUR, достаточно подключить его к источнику электроэнергии и водоотводу. Оптимальное напряжение источника питания для подключения – 220-240 В. Таким образом, с помощью модели можно организовать или перенести унитаз в любое место, в том числе и в подвальные или чердачные помещения.

Насос рассчитан на подключение одного унитаза. Максимальная высота, на которую могут откачиваться стоки – 4 метра, максимальное расстояние, на которое могут откачиваться стоки по горизонтали – 100 метров. Диаметр впускного отверстия составляет 100/40 мм, а рекомендуем диаметр выпускной трубы составляет 22 мм, 28 мм, 32 мм. Насосное оборудование поставляется со всем необходимым для монтажа, лаже если ранее на объекте использовался другой насос.

Особого внимания заслуживает встроенная измельчительная система. Она состоит из специализированных режущих ножей повышенной прочности. Ножи выполнены из высоколегированной стали, что обеспечивает отличные эксплуатационные характеристики. Измельчитель отлично справляется с фекальными стоками, грязной водой и туалетной бумагой. А вот попадания в систему посторонних предметов (тряпок, предметов личной гигиены, волос, металлических, резиновых или пластиковых изделий) лучше избегать.

Унитаз со встроенным насосом (помпой)

Конструкция современного устройства предполагает отсутствие бачка. Унитаз подключается непосредственно к основной трубе, из которой подается вода. Во время слива включается измельчитель, для правильной работы которого уровень давления должен быть не ниже 1,7 атм. Наличие дополнительных выходов позволяет подключать другие сантехнические приборы. Преимущества:

1. Отвод массы сточных вод на расстояние до 30 метров в горизонтальном положении.
2. Компактный размер выглядит более привлекательно.
3. Производительность составляет до 85 литров в минуту.
4. Бесшумная работа, прямое подключение.
5. Соответствует санитарным нормам.
6. Надежность и безопасность.

SANICOMPACT 43

Это отличный вариант для помещений с небольшой площадью. Система выполнена по принципу «все в одном», согласно которому конструкция включает в себя встроенный бачок и насосную установку с эффективным измельчителем.

Основные преимущества: бесшумная работа, небольшие размеры, возможность подключения дополнительного сантехнического устройства (раковины/умывальника/рукомойника), простота монтажных работ.

Благодаря наличию дополнительного выхода, SANICOMPACT 43 является идеальным решением для квартир и частных домов, коттеджей или небольших офисов. Минимальный уровень шума во время работы (до 51 дБ) обеспечивает комфортное использование устройства, несмотря на высокую мощность двигателя (550 Вт). С точки зрения удобства использования эта модель не отличается от стандартного унитаза.

Для организации откачивающей магистрали используются трубы малого диаметра, 32 мм, поскольку диаметр выходного отверстия имеет такой же размер. Это позволяет скрыть трубопровод, не нарушая созданный дизайн.

Процесс установки максимально прост: подключите устройство к водопроводу и электричеству. Затем труба направляется к ближайшему канализационному стояку.

SANICOMPACT LC

Из всей линейки унитазов со встроенными насосами от французского производителя, это самый доступный вариант. Следует отметить, что, несмотря на выгодную цену, SANICOMPACT LC не уступает другим продуктам по эксплуатационным и техническим характеристикам.

Это оборудование обладает целым рядом важных преимуществ:

1. Использование системы «все в одном» с подключением прибора по принципу стиральной машины – подключите унитаз к водоснабжению, электричеству и канализации. Можно пользоваться!
2. Простая установка, не требующая специальных знаний и навыков.
3. Долговечный двигатель мощностью 500 Вт обеспечивает эффективное удаление измельченной жидкости на расстояние до 30 метров по горизонтали и 3 метров по вертикали.
4. Корпус унитаза изготовлен из керамики высочайшего качества, что обеспечивает долгий срок службы прибора и защищает его от механических повреждений.
5. В конструкции используются современные высокотехнологичные звукопоглощающие материалы, поэтому уровень шума при утилизации минимален.

Устройство имеет только один выход, поэтому нет возможности подключить дополнительную систему водоснабжения.

SANICOMPACT Elite

Подходит для всех помещений и объектов. Он выделяется своим современным дизайном, который будет органично смотреться в любом интерьере. Принцип работы прост: встроенное насосное оборудование создает систему принудительного отвода сточных вод, которые предварительно мелко измельчаются до однородной массы. Благодаря эффективному измельчению сточные воды могут быть откачаны быстрее и с большей эффективностью. После измельчения сточные воды транспортируются под давлением в центральную канализацию, септик или резервуар.

Наличие второго выходного отверстия позволяет подключить дополнительный стояк: раковину, биде или умывальник. Основное назначение SANICOMPACT Elite – организация санитарного узла с умывальником в любом месте квартиры, частного дома или загородного коттеджа. Возможность вертикальной откачки позволяет расположить чашу унитаза ниже канализационного прохода.

SANICOMPACT Comfort

Это модель унитаза с насосом и измельчителем, предназначенная для использования в любом месте, в любых условиях. Главное преимущество – двойной экономичный смыв.

Принцип работы прост. При нажатии кнопки смыва чаша унитаза заполняется водой на 2/3 своей емкости. Отходы поступают к измельчительному механизму, который перемалывает частицы, это занимает 5-10 секунд. Затем вливается еще 1/3 объема, т.е. унитаз полностью заполняется водой. Однородная масса сточных вод с измельченными отходами удаляется, и оборудование готово к повторному использованию.

Для максимального удобства и эффективного использования водных ресурсов система имеет два режима смыва: 1,8 л и 3 л. Первый режим является оптимальным решением для помещений с установленными счетчиками воды.

Будьте очень внимательны к деталям

Примечание: При выборе фекального насоса с измельчителем обратите особое внимание на детали. Проверьте герметичность внутреннего оборудования и надежность крепежа во время установки.

Если вы хотите иметь санитарный узел, прачечная, сауна или другие помещения, вы можете размещать их, независимо от того, где расположен канализационный стояк, используя канализационный насос с измельчителем для унитаза.

Насос для туалета не превышает размеров бачка и представляет собой небольшую коробку из пластика.

Обычно он устанавливается непосредственно за унитазом на полу, но также может быть спрятан за гипсокартонной или пластиковой перегородкой или в стене. Канализационный насос оснащен функцией самоочистки, поэтому он не требует технического обслуживания. Металлические лопасти измельчают сточные воды, поступающие в корпус насоса. Дробленая масса под давлением транспортируется в дренажную трубу. Благодаря обратному клапану в корпусе сточные воды не попадают обратно в бачок.

Совет! Если в ванной комнате несколько сантехнических приборов, установите второй насос, чтобы распределить нагрузку между ними. Одно устройство будет отвечать за холодный смыв, другое — за горячую воду.

Благодаря насосу для фекалий с измельчителем проходят даже довольно крупные куски. Они используются в дренажных и канализационных каналах. Сточные воды можно перекачивать вверх на высоту до 10 м и горизонтально на расстояние более 100 м.

Подключение насоса-измельчителя: этапы и особенности

Сама установка устройства настолько проста, что ее нетрудно выполнить без помощи профессионала, обратив внимание на несколько моментов:

• При монтаже трубопровода от унитаза до коллектора старайтесь избегать острых углов поворота, чтобы не увеличивать нагрузку на насос, и проверьте соответствие длины и высоты техническим характеристикам изделия.
• При работе при низких температурах убедитесь, что трубопроводы имеют достаточную теплоизоляцию.
• Каждый изгиб уменьшает длину горизонтальной перекачки на 2 м.

После прокладки канализационной трубы подсоедините ее к системе и подключите выпуск измельчителя. При подключении унитаза помните, что его выпуск не должен быть выше входного отверстия. Само соединение выполняется с помощью гофрированной трубы, которая не должна слишком сильно изгибаться, а ее чрезмерное вращение крайне нежелательно. Подключение к электросети производится только после установки труб и насоса, а также после проверки заземления розетки. После установки несколько раз промойте воду и проверьте соединения на герметичность.

Если система была установлена в неотапливаемом помещении, с приходом холодов нужно принять меры для защиты замерзания: нужно отключить подачу воды, полностью слить ее из бачка унитаза и залить антифризом или соленой водой, затем нажать кнопку смыва. Налитая жидкость должна полностью заполнить емкость унитаза и вертикальный участок трубы.

Правильно подобранный насос-измельчитель позволит вам реализовать все планы по перепланировке здания и перенести туалет в любое помещение, независимо от расположения канализационных труб. Устройство подходит для домов, квартир, коттеджей, офисов и даже санузлов, расположенных в общественных местах. Простота установки, надежность и эффективность работы – неоспоримые преимущества насосов-измельчителей.

Особенности монтажа насоса с измельчителем для унитаза

Насос должен быть самой низкой точкой канализационной разводки. Его резервуар имеет определенную высоту, которая также определяет его полезную емкость. Поэтому канализационные трубы в помещении должны быть проложены несколько выше, чем в стандартных помещениях, иначе они могут быстро засориться из-за неполного слива.

Если трубы уже проложены на обычном уровне и их изменение нецелесообразно, установка насоса осуществляется с заглублением в полу, для чего делается приямок.

Обычно из резервуара выходит вертикальная часть канализационной трубы, которая под потолком переходит в горизонтальный участок. Последний, если возможно, должен быть сделан с уклоном к месту вхождения трубы в самотечный коллектор. Это обеспечивает отток сточных вод из горизонтальной участка, облегчает работу насосов и снижает степень засорения стенок горизонтальной части коллектора жировыми отложениями.

На участке вертикального коллектора, непосредственно после обратного клапана, должен быть установлен шаровой клапан того же сечения, что и коллектор, чтобы минимизировать отток воды во время демонтажа, ремонта и обслуживания обратного клапана.

Монтаж своими руками

1. Подготовительный этап — выбор места, чтение инструкции, выбор диаметра трубы и переходника.
2. Установка — стоки подсоединяются ко всем впускным патрубкам. Их уклон должен составлять 3 см на каждый метр. В нерабочие отверстия вставляются заглушки.
3. Для моделей без угольного фильтра необходимо организовать вентиляцию.
4. Подключение источника питания. Для моделей с вилкой нужно проложить удлинитель, а для моделей без вилки, непосредственно от сети через автоматический выключатель УЗО 30 мА.
5. Запустите устройство и протестируйте его.

Возможные неисправности

Неисправность	Метод устранения
Насос долго откачивает или работает, но не откачивает	Проверить состояние ножей и крыльчатки насоса, очистить, прочистить напорный коллектор, проверить полноту открытия обратного клапана
Насос часто включается при отсутствии слива	Проверить герметичность закрытия обратного клапана, очистить его от отложений
Появился неприятный запах	Заменить угольный фильтр
Насос не включается при заполнении резервуара или не выключается при опорожнении	Проверить реле-датчик уровня на срабатывание, состояние контактов, герметичность отсека реле

Использование насоса для туалета с измельчителем позволяет комфортно использовать подвальное помещение. Однако он может быть полезен и в других случаях, когда место подключения канализации расположено на значительном расстоянии и нет возможности поддерживать необходимый уклон для организации самотечной канализации.

Канализационный фекальный насос с измельчителем для туалета

Всем известно, что принцип работы канализации состоит в передвижении стоков по трубам вниз, самотеком, за счет сил земного притяжения. Стоки, по законам физики, всегда устремляются к наиболее низкой точке, которая и является местом входа в общий канализационный стояк. Если же унитаз расположен ниже этой точки, то стоки со всего дома будут как раз собираться в вашей трубе. В общий стояк они не попадут. Что же делать, если, например, санузел расположен в подвальном помещении или в цокольном этаже? Выход можно найти достаточно просто, установив сразу за унитазом фекальный насос с измельчителем для туалета. Новая система перестанет быть полностью самотечной, став частично напорной.

Предназначение фекального насоса с измельчителем

По внешнему виду канализационный насос-измельчитель для унитаза выглядит как компактный пластиковый ящик, не превышающий своими размерами габариты сливного бачка. Обычно он устанавливается на пол, сразу за унитазом, но может быть спрятан в стену или за перегородку из пластика или гипсокартона. Ухода он не требует, так как обладает функцией самоочистки. Стоки из унитаза поступают в корпус насоса, где измельчаются металлическими лопастями и направляются под давлением к сливному стояку. В корпусе прибора имеется обратный клапан, не позволяющий стокам возвращаться обратно в бачок.

Таким образом, использование фекального насоса с измельчителем для туалета позволит обустроить санузел, сауну, прачечную или другое хозяйственное помещение в любом месте дома, независимо от места нахождения канализационного стояка. В среднем, такой насос может поднимать стоки вертикально вверх на 10 м, а по горизонтали прокачивать их на 100 и более метров. Конкретные значения зависят от модели устройства и его характеристик.

Как работает насос-измельчитель

Для установки и подключения этого полезного устройства необходимо наличие электрической розетки с подключением к электросети. Включается в работу канализационный насос для унитаза автоматически, после смывания воды в бачке. При достижении определенного уровня воды в корпусе прибора запускаются двигатель и насос. Ножи измельчают фекальные массы, мелкие отходы и туалетную бумагу. Под действием давления, создаваемого насосом, измельченные отходы вместе с водой поступают в сливную трубу.

Устройства системы принудительной канализации с режущим механизмом

Виды насосов и особенности их выбора

Имеющиеся в продаже бытовые канализационные насосы измельчители различаются между собой несколькими параметрами. Зная эти отличия, можно подобрать для своего дома именно тот агрегат, который вам подойдет лучше всего.

Конструкционно все модели подразделяются на такие типы:

Напольные. Почти не видны за бачком или за перегородкой. Не портят эстетику санузла;

При выборе насоса-измельчителя внимание обращайте на следующие параметры насоса:

1. Возможность подключения нескольких приборов сантехники. Например, кроме унитаза, к насосу можно подвести слив умывальника и душевой кабинки. Если так и хотите поступить, то приобретайте комбинированное устройство, имеющее несколько входов.

Совет: Если ваш санузел оборудован большим количеством сантехнических приборов, то рекомендуется установить еще один насос, распределив приборы между ними. Одно устройство будет отвечать за холодный слив, а другое — за горячую воду.

Устройство принудительной канализации в частном доме с использованием различных моделей насосов SFA в зависимости от типов стоков

2. Температура прокачиваемого содержимого. Фекальный насос с измельчителем для унитаза лучше всего будет работать в той температурной среде, для которой он разработан. Часть моделей приспособлена для работы со стоками, имеющими температуру до 40 градусов. Если вы подключаете устройство только к унитазу, то вам подойдет любая разновидность насоса. Некоторые модели сконструированы специально для перекачки горячих жидкостей. Они способны пропускать через себя стоки с температурой до 95 градусов. Если вы планируете подключить к такому прибору стиральную или посудомоечную машину, душевую кабину или умывальник с горячей водой, то выбирайте соответствующую модель для горячей воды.

3. Дальность перекачки, то есть, расстояние от насоса до канализационного стояка. Зная этот показатель, можно максимально точно выбрать требуемую мощность и величину напора прибора.

Совет: Учтите, что одновременное перекачивание стоков по горизонтали и подъем их на высоту существенно уменьшают указанные значения. При подъеме стоков вверх на 1 м дальность по горизонтали автоматически уменьшается на 10 м. При выборе учитывайте оба этих параметра, выбирая мощность с небольшим запасом.

Взаимосвязь изменения величины напора фекального насоса по вертикали и горизонтали, которую нужно обязательно учитывать при установке

Установка

Перед тем, как установить на постоянное место насос, обратите внимание на диаметр его входного патрубка. Он должен соответствовать диаметру канализационной трубы, выходящей из унитаза. В случае их несовпадения вы не сможете произвести герметичное соединение.

Напольный насос канализационный с измельчителем, установка которого выполняется самостоятельно, монтируется в следующей последовательности:

• во все входные патрубки насоса вставляются подводящие трубы (с соблюдением уклона в 3 сантиметра на 1 метр длины) или заглушки;
• насос устанавливается на постоянное место за унитазом и крепится к полу при помощи перфоратора и дюбелей;
• прокладывается канализационная труба от насоса до сливного стояка. Если стыкуются между собой несколько труб, то соединения между ними должны быть сварными, паяными или клеевыми. При необходимости вертикального отведения трубы от насоса следует выполнить отворот трубы вверх не далее 30 см от выходного отверстия насоса. В этом случае в трубе сохранится нормальное давление;
• выполняется соединение выходящей из унитаза сливной трубы с насосом, используя гофрированную трубу. При этом учитываются некоторые особенности: вход в корпус насоса обязательно должен располагаться ниже уровня выхода трубы из унитаза. Также необходимо выполнить наклон сливной трубы для обеспечения движения стоков самотеком;
• насос-измельчитель для унитаза подключается к электросети;
• производится проверка работы агрегата и отсутствие протеканий в местах сочленений элементов системы.

Совет: В процессе монтажа не допускайте поворотов сливной трубы на значительные углы, так как это оказывает дополнительную нагрузку на компоненты насоса.

У нас на сайте есть отдельная статья про канализационный насос с измельчителем для кухни. В ней вы также найдете информацию о популярных моделях и их характеристиках.

Что собой представляют бытовые насосы для откачки канализации и где они применяются, вы можете также прочитать на нашем сайте.

А про гигиенический душ для унитаза есть информация на этой странице http://okanalizacii.ru/santeh_vodoprov/unitaz/gigienicheskij-dush-dlya-unitaza.html. Такое оборудование приносит дополнительный комфорт, а его монтаж достаточно прост.

Популярные модели

Предлагаем ознакомиться с наиболее востребованными моделями туалетных насосов с измельчителем для принудительной канализации, использующихся для установки в санузлах.

SFA Sanicompact Elite

Современная канализационная установка SFA Sanicompact Elite представляет собой унитаз, имеющий компактный насос-измельчитель для принудительной канализации, встроенный в его корпус. Дополнительно к насосу может быть подключен какой-либо сантехнический прибор. Например, умывальник, душ, биде.

На фото насос SFA Sanicompact в интерьере

Устройство работает в двух режимах:

• Измельчение и перекачка поступающего из унитаза содержимого. Включается режим путем нажатия кнопки, расположенной сверху унитаза. Длительность цикла включения составляет 25 секунд, после чего насос автоматически отключается;
• Откачивание воды от другого сантехнического прибора. Насос включается в работу автоматически, а длительность его работы напрямую зависит от объема стоков.

Технические характеристики:

• мощность — 0,8 кВт;
• температура перекачиваемой субстанции — до 35 градусов;
• подъем стоков вертикальный — до 3 м;
• перекачка стоков горизонтальная — до 30 м;
• расход воды — около 3 л за 1 цикл работы;
• диаметр применяемых труб — 32 мм;
• вес установки — 26,5 кг;
• габариты — 360 x 490 х 555 мм.

Его стоимость от 33000 рублей.

SFA Sanitop Silence

На данный бесшумный насос измельчитель для унитаза цена установлена вполне демократичная. Она исходит из его предназначения. Прибор подключается непосредственно к унитазу, имеющему горизонтальный вывод. В корпусе прибора предусмотрено дополнительное отверстие для подвода стоков от умывальника. Устанавливается насос на пол за унитазом и крепится к полу. Прибор комплектуется съемным обратным клапаном и угольным фильтром, служащим для устранения неприятных запахов.

SFA Sanitop Silence

Технические характеристики:

• температура перекачиваемой субстанции — до 35 градусов;
• подъем стоков вертикальный — до 5 м;
• перекачка стоков горизонтальная — до 100 м;
• диаметр применяемых труб — 23-32 мм;
• мощность — 0,55 кВт;
• производительность — 6 кубов/ч;
• вес — 5,1 кг;
• габариты — 330 x 163 x 263 мм.

На этот канализационный насос-измельчитель для унитаза цена составит приблизительно 18000 рублей.

Jemix STP 100

Это комбинированная модель канализационного насоса, предназначенная для измельчения отходов и отвода их от унитаза, душевой кабины, умывальника. Возможно подключение к насосу всех перечисленных сантехнических приборов одновременно. Прибор способен перекачивать холодные и горячие стоки. Установка насоса производится на полу, за унитазом. Подходит только для унитазов, имеющих горизонтальный выпуск. Прибор укомплектован набором заглушек для всех входов.

Jemix STP 100

Технические характеристики прибора:

• температура проходящих через прибор стоков — до 90 градусов;
• подъем стоков вертикальный — до 7 м;
• перекачка стоков горизонтальная — до 70 м;
• диаметр применяемых труб — 40 мм для душа и умывальника и 100 мм для унитаза;
• мощность — 0,6 кВт;
• производительность — 127 л/мин;
• вес — 9 кг;
• габариты насоса — 163 х 263 х 330 мм.

На данный канализационный насос для туалета цена гораздо ниже описанных выше моделей — 9500 рублей.

Плюс к этому, рекомендуем также обратить свое внимание на линейку насосов Sololift датского производителя Grundfos.
