Как сделать фундамент для откатных ворот

Фундамент под откатные ворота

Конструкция раздвижных дверей приводит к высоким нагрузкам на их опоры из-за бокового наклона, когда они находятся в закрытом положении. Для предотвращения наклона и перекоса всего здания, а также для того, чтобы нижняя часть ворот не касалась земли, для установки требовался прочный, устойчивый фундамент.

Поэтому крепление откатных ворот к фундаменту должно обеспечивать правильное распределение существующей нагрузки и достаточную площадь опоры.

Общее описание оптимальной конструкции фундамента

Практический опыт показывает, что лучшим решением фундамента для раздвижных дверей является U-образная форма, состоящая из двух заглубленных опорных столбов и усиленной перемычки поверх них. Такая форма обеспечивает оптимальную прочность и долговечность при минимальном использовании строительного материала.

Первая колонна устанавливается параллельно оси перемычки, при этом перемычка открытой двери откидывается наружу. Вторая опорная стойка расположена на расстоянии, равном наружной длине боковых стоек. Эта длина обычно равна половине ширины двери.

Верхний массив соединительных ножей оснащен утопленными анкерами для укрепления приводного механизма и опорно-подвижных роликов.

В лучших, но более дорогих конструкциях поверхность этого пучка покрыта соответствующим количеством каналов. В этом случае крепление роликов и приводного устройства можно легко закрепить с помощью электросварки. Сам швеллер монтируется с помощью тех же закладных анкерных болтов.

Более дешевой, но менее прочной альтернативой может быть стальная полоса толщиной 6-8 мм. Она имеет несколько меньшую жесткость, чем U-образное сечение, поэтому количество фундаментных болтов должно быть увеличено.

Если вы не хотите использовать несущие швеллеры, перед установкой фундаментной конструкции необходимо приобрести комплект приводных элементов. Это позволит точно позиционировать встраиваемые компоненты и правильно установить оборудование в дальнейшем.

Определение возможных нагрузок на конструкцию

Когда подвижная створка находится в почти закрытом положении, на фундамент создается максимальная нагрузка. В этот момент сила рычага, создаваемая весом ворот, достигает максимума. Когда ворота закрываются, часть ворот, находящаяся в стороне от фундамента, ударяется о фиксатор, и нагрузка уравновешивается с обеих сторон.

Бетонная колонна, расположенная ближе к проему ворот, действует как точка опоры и несет большую часть нагрузки, почти вертикально вниз. Вторая колонна, расположенная дальше от проема, несет нагрузку в противоположном направлении. Поэтому для повышения устойчивости рекомендуется бросать его под углом не более 15˚ от вертикали.

Прочность горизонтальной хорды рассчитывается в соответствии с изгибной способностью обычной железобетонной балки. Вертикальная сила равна весу ворот, умноженному на отношение рабочей ширины полотна ворот к длине проекции горизонтальной балки.

Глубина залегания нижнего края колонны должна быть ниже глубины промерзания грунта. Это защитит конструкцию от сил промерзания почвы в холодное время года.

Этапы проведения работ

Комплекс работ по установке фундамента для раздвижных дверей выполняется в 4 этапа

• Земляные работы.
• Сборка рамы из стальных прутьев.
• Изготовление вставных элементов и их установка.
• Заливка фундамента.

Каждый этап имеет свои особенности и требования к реализации. Приведенные ниже инструкции описывают, как сделать такую конструкцию фундамента.

Выполнение земляных работ

Выемка грунта начинается с рытья траншеи для заливки горизонтальных стропил в верхней части, которая должна находиться рядом с нижним основанием забора. Ширина 400 мм обеспечит надежную фиксацию движущего и перемещающего механизма на его поверхности. В случае сильно осыпающегося грунта ширина должна быть увеличена на 150-200 мм, чтобы обеспечить возможность установки опалубки.

Глубина зависит от расчетной нагрузки и составляет.

• 300-350 мм со створками весом до 800 кг и длиной до 5 м.
• 350-400 мм при весе створки 800-1000 кг и длине 5 м.
• 400-450 мм при весе створки 1000-1200 кг и длине 6 м.

После того, как горизонтальные траншеи вырыты, можно вырыть вертикальные отверстия для арматуры и залить колонны. Подходящее сечение для первого столба — 400х400 мм, а глубина этой ямы должна быть на 20-30 см ниже точки промерзания грунта. Поперечное сечение отверстия для второй колонны составляет 500×400 мм. Такое увеличение размеров необходимо для того, чтобы стойки могли наклоняться, что обеспечивается путем размещения доски или аналогичного материала в наклонном положении.

Вырытая яма заполняется слоем песка толщиной 15-20 см и хорошо уплотняется водой. Полосы геотекстиля должны быть уложены вдоль стен и дна ямы. Самый простой способ сделать это — сшить вместе мешки из этого материала до нужного сечения столба. Вдоль края горизонтальной траншеи положите шаблон из досок так, чтобы верхняя часть была на 2-4 см выше земли.

Это определит высоту установки дверного полотна. Дно траншеи и опалубка также должны быть покрыты слоем геотекстиля. Все соединения между отдельными полосами листа крепятся с помощью скоб или термической пайки.

Сборка и установка армирующего каркаса

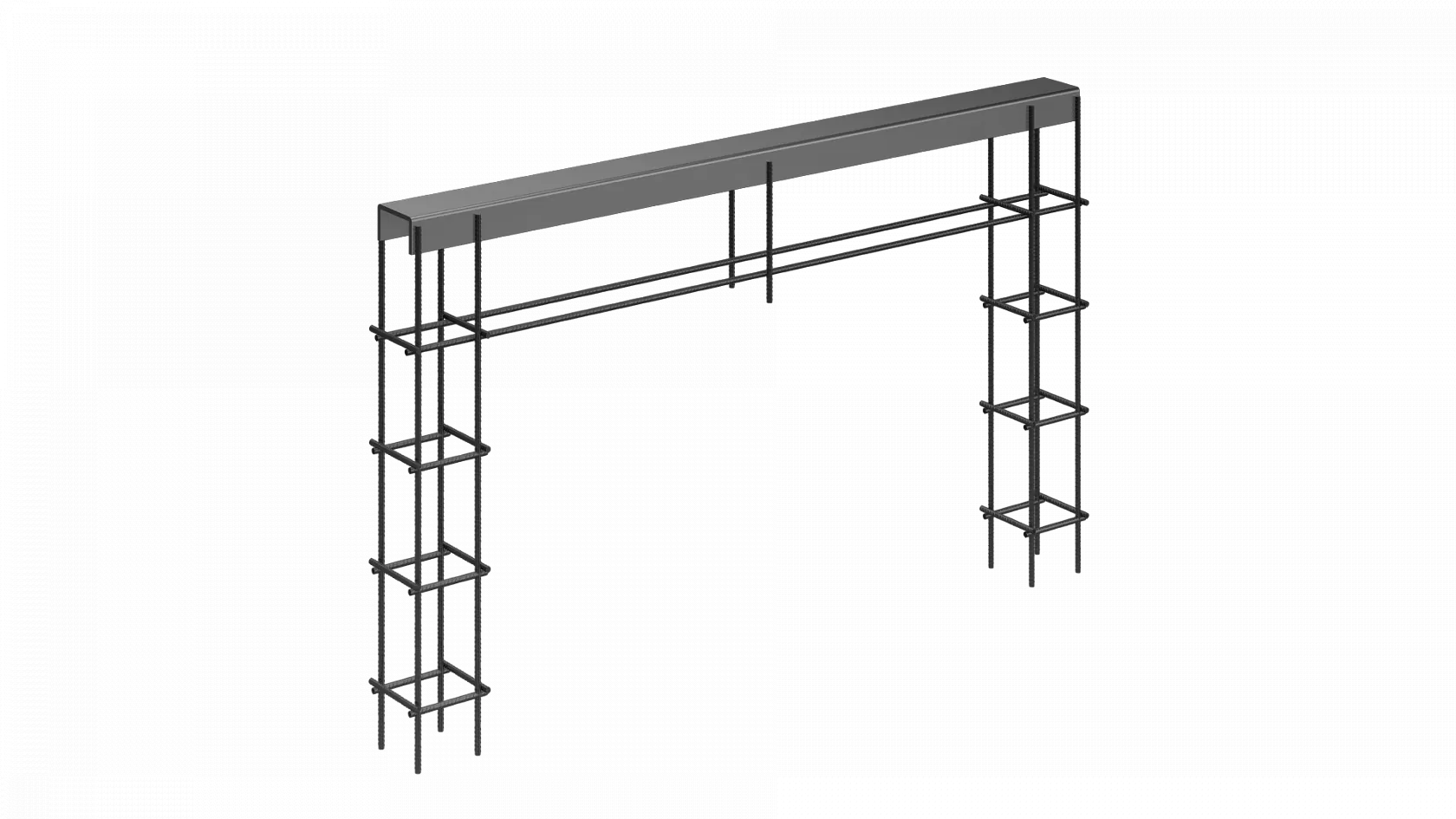

Вся конструкция состоит из трех прямоугольных стальных рам, изготовленных из стальных прутьев диаметром от 12 до 18 мм, каждая из которых имеет четыре рабочих стержня. Чтобы обеспечить поверхностный слой бетона для защиты арматуры от коррозии, размеры поперечного сечения каркасов колонн составляют 280 x 280 мм, при этом арматура выступает вверх на 300 мм.

Для горизонтальных балок чертеж поперечного сечения рамы зависит от ее размеров, но в любом случае он должен обеспечивать защитный слой бетона не менее 50 мм. Поперечное сечение верхней арматуры следует увеличить до 16-18 мм, а нижняя арматура может быть 12-14 мм. Это связано с увеличением нагрузки на поверхность балки.

Рабочая арматура может быть соединена с секциями арматуры диаметром 8-10 мм с помощью проволочных связей или сварки. Второй метод менее желателен, так как приводит к сильному тепловому нагреву материала и изменяет его свойства.

Усиленный каркас колонны помещается в яму. После этого были уложены горизонтальные секции, и все три элемента были соединены в единую конструкцию.

Установка закладных фундаментных болтов

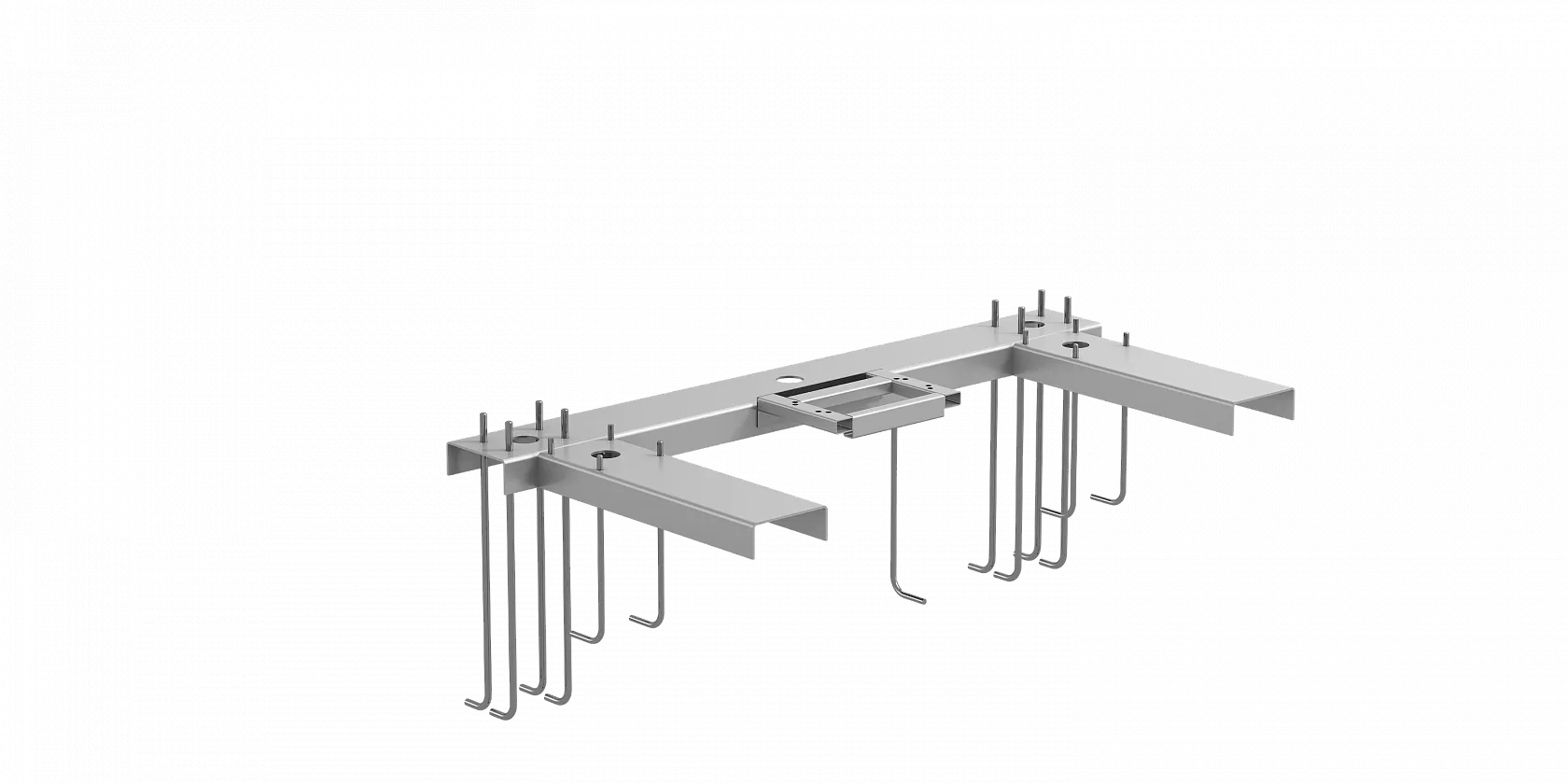

В конструкции фундамента должны быть установлены предварительно изготовленные фундаментные болты

• Небольшое отверстие над серединой каждой несущей колонны для установки опорных роликов
• в любом удобном положении между двумя фундаментными анкерами, чтобы можно было установить приводной механизм.

Национальный стандарт определяет шесть типов предварительно изготовленных фундаментных болтов, которые можно приобрести в магазинах или изготовить по необходимости. Однако если вы самостоятельно делаете фундамент для раздвижных дверей, можно использовать простейший анкер, который представляет собой металлический прут с загнутым краем и резьбой на другой стороне. При установке загнутый крюк должен быть направлен в бетонную конструкцию.

Анкер лучше всего выравнивать с помощью куска доски или другого плоского материала, который можно использовать в качестве опалубки для установки. Просверлите отверстия в местах вставки плиты, вставьте в них анкерные болты так, чтобы они частично нарезали резьбу на поверхности, а затем закрепите их гайками.

После заливки бетонной смеси конструкция помещается в свежий бетон до тех пор, пока настил не будет прочно установлен на поверхности. Точность такого встраивания будет гарантирована. Не допускается приклеивать и фиксировать предварительно вмонтированные элементы к арматурному каркасу, так как могут возникнуть изгибающие усилия, которые не обеспечат точного позиционирования направляющих роликов и приводного блока.

Укладка бетонной смеси

Одним из основных препятствий при укладке бетонной смеси в частном домостроении является ее эффективное уплотнение. Этот вид работ обычно выполняется без вибраторов, а уплотнение достигается путем «простукивания» смеси слоями от 30 до 50 см. Если глубина ямы более 2 метров, рекомендуется сначала залить бетонную смесь слоем 0,5-1,0 метра, а затем установить в яму арматурный каркас.

Бетонная смесь должна быть класса М200 с минимальным классом прочности В15.

Применение винтовых свай для устройства фундамента

Свайные фундаменты могут хорошо удерживать конструкцию ворот и обеспечивать достаточную устойчивость. Однако такая работа часто бывает более дорогой и сложной.

Фундамент для откатных ворот на винтовых сваях может быть смонтирован только до строительства забора. В противном случае у вас не будет технической возможности перевернуть сваи и таким образом установить их.

Кроме того, стальные швеллеры должны быть установлены в качестве горизонтальных балок, поскольку только так можно обеспечить устойчивость в случае диагональных нагрузок.

Фундамент для откатных ворот своими руками: пошаговая инструкция

Прежде, чем проектировать или возводить фундамент под откатные ворота, необходимо разобраться в их видах и конструктивных различиях.

Виды конструкций откатных ворот

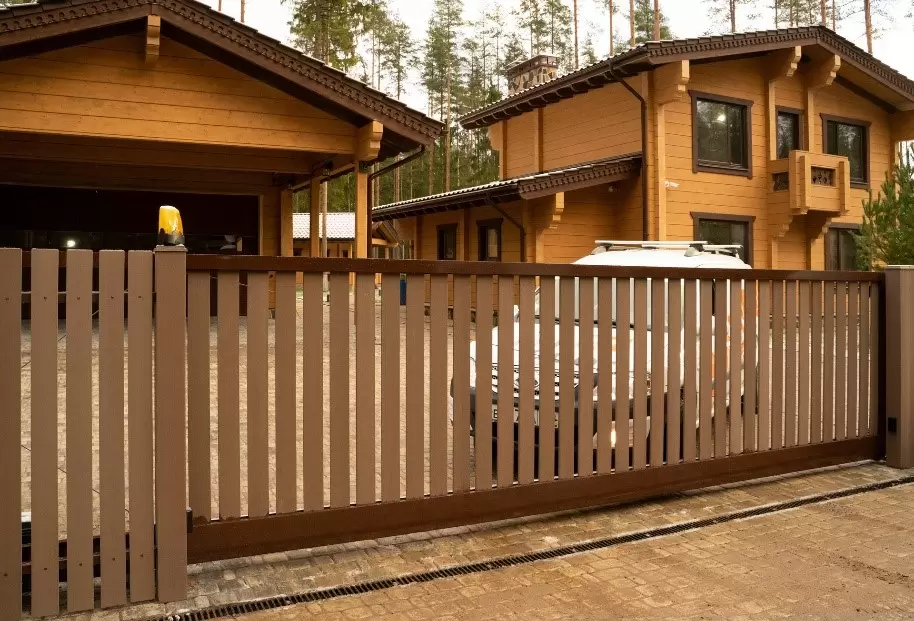

Консольные

Наиболее практичными и распространёнными считаются конструкции консольного типа. Принцип устройства: полотно ворот крепится к установленной на прочном основании балке, крепежными элементами выступают роликовые тележки.

Основные преимущества консольных воротных систем:

• Простой монтаж, доступный для самостоятельного исполнения.
• Размер проёма может быть любым, без обязательного предварительного проектирования.
• Верхняя балка отсутствует, что обеспечивает проезд транспорта любой высоты.
• Закрывание – открывание может осуществляться в ручном либо автоматическом режиме.
• Воротное полотно располагается на уровне примерно 9 см от земли, не соприкасаясь с землёй. Это важный момент для эксплуатации в условиях российских снежных зим.

С точки зрения стоимости, фундамент для консольных ворот стоит сравнительно недорого по отношению к иным вариантам конструкций откатных ворот.

Важно! В консольной конструкции ролики представляют собой часть двигательной системы. Для такого варианта откатных ворот необходим фундамент, равный половине ширины проёма.

Подвесные

Конструкция откатных подвесных ворот представляет собой балку, к которой подвешено воротное полотно. Она жёстко устанавливается над проёмом, ворота передвигаются вдоль неё.

Достоинства подвесного варианта:

• надёжность конструкции;
• устойчивость к взлому и ветровым нагрузкам;
• нет ограничений в параметрах и весе полотна.

Имеется очень серьёзный недостаток с точки зрения практически эксплуатации: балка определяет предельную высоту проезжающих в ворота автомобилей. Поэтому подвесные ворота применяются преимущественно на въезде в производственные или складские территории, — где их перечисленные преимущества играют определяющую роль.

Рельсовые

Простейший вариант: рельсы располагаются вдоль проёма, по ним и передвигается воротное полотно. Для его удержания в вертикальном положении применяется скоба, закрепляемая на опорном столбе.

Простота возведения рельсовой системы сочетается с возможностью использования в больших проёмах.

Основной недостаток: необходима постоянная очистка рельсов от грязи, снега, наледи.

Важно! В рельсовой конструкции ролики – неотъемлемая часть ворот. Длина фундамента в данном случае равна длине ворот или, иначе, — ширине воротного проёма.

Как особая разновидность откатных систем позиционируются противопожарные ворота.

Фундамент под откатные ворота

Задача этой статьи – оказать помощь индивидуальным застройщикам в самостоятельном возведении фундамента откатных ворот на индивидуальном участке.

Поэтому будут рассмотрены лишь основания воротных систем, применяемые для устройства въезда на индивидуальный участок. Все из перечисленных вариантов откатных систем могут быть использованы в частном хозяйстве, с параметрами, необходимыми и достаточными для его нормального функционирования.

Общие моменты технологии возведения фундамента

К особенности откатных ворот относят их большой вес. При этом масса конструкции действует не только вертикально, одновременно при перемещении полотна происходит горизонтальное воздействие на основание. К существенным нагрузкам можно отнести и вес несущих консольных балок либо рельс.

Процесс возведения фундамента под ворота аналогичен устройству монолитных оснований для конструкций любого типа.

• Разработка грунта траншей под ленту либо скважин под столбы фундамента.
• Установка опалубки.
• Изготовления, фиксация и монтаж закладного арматурного каркаса.
• Заливка бетонной смеси.

К особенностям фундамента под откатные воротные системы (в случае его самостоятельного изготовления) стоит отнести некоторые моменты, связанные с монтажом закладной балки для перемещения ворот. Если точнее, — по закладной перемещаются ролики, на которые опирается полотно ворот.

Правильное устройство фундамента предполагает предварительный выбор стального профиля закладной балки. Под его параметры рассчитывается сам фундамент, включая его армирование.

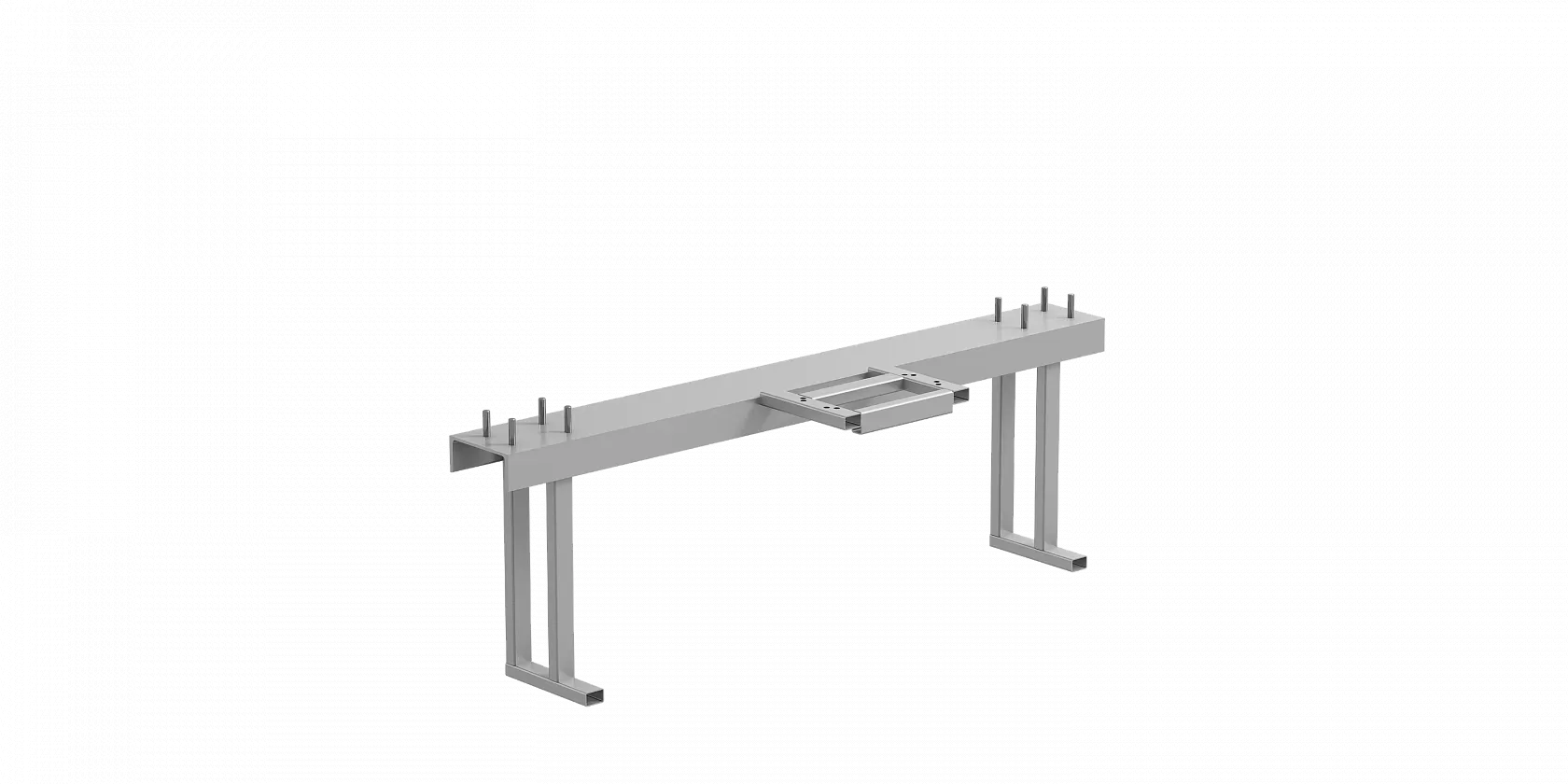

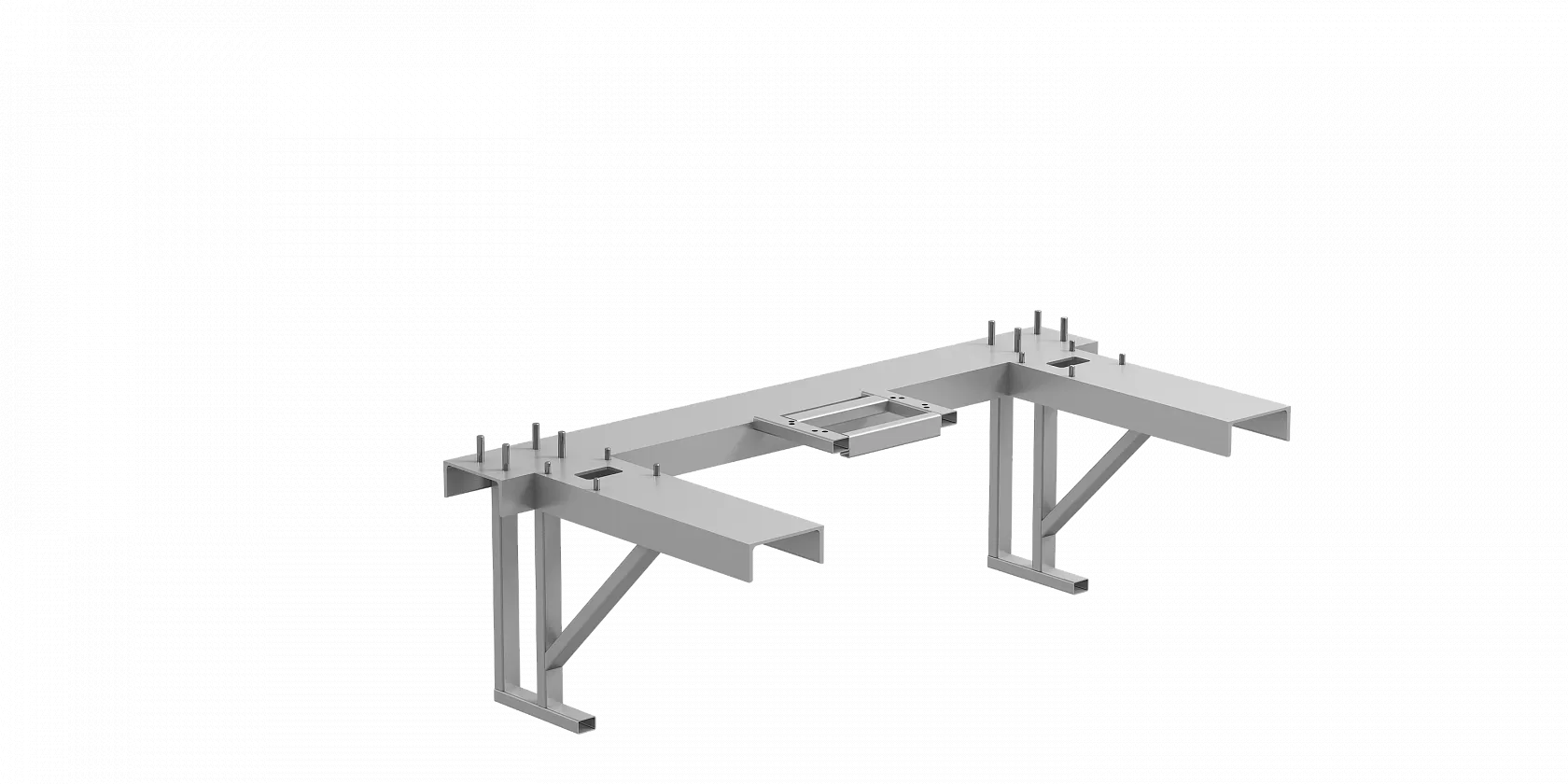

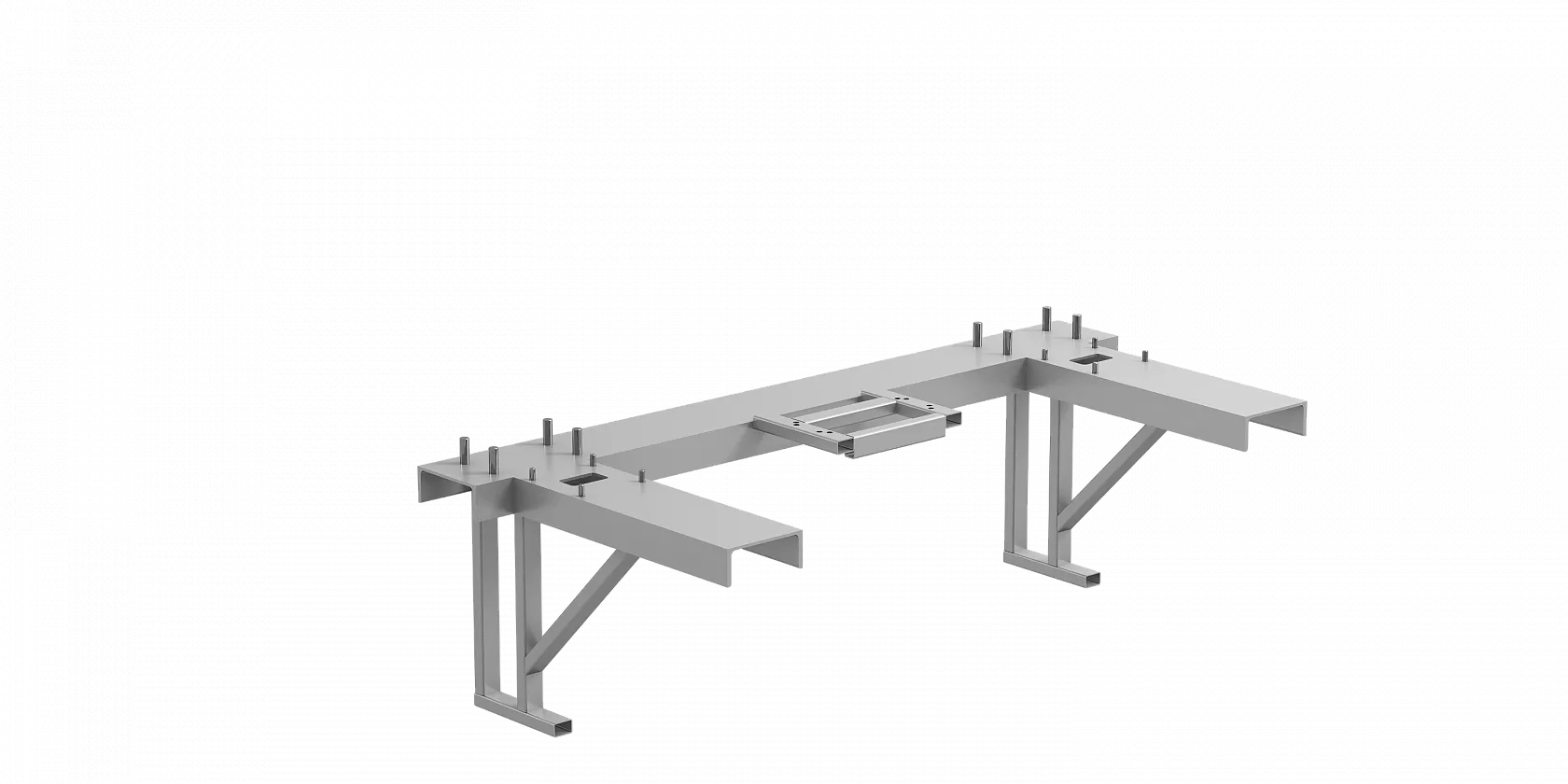

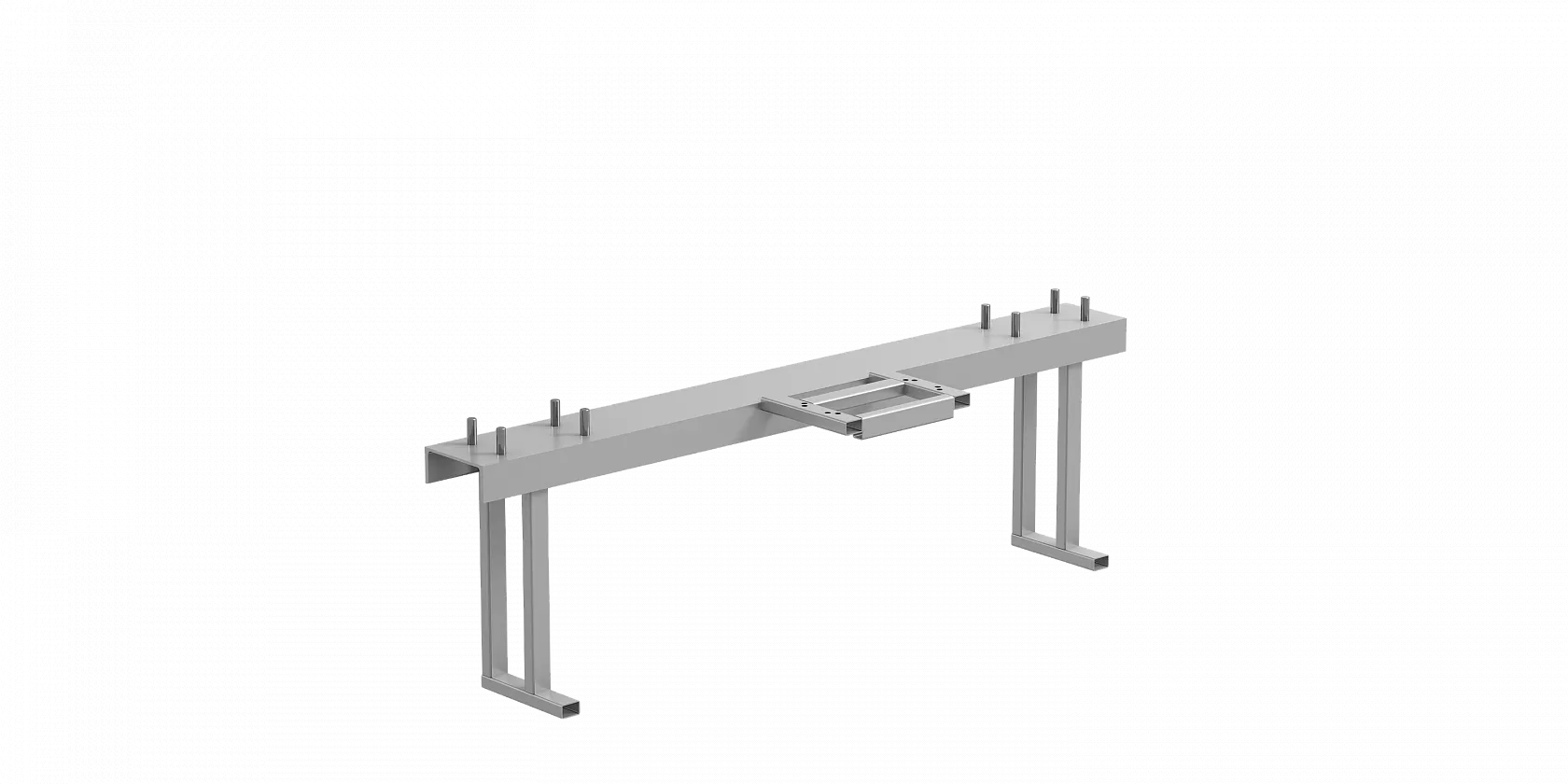

Как правило, в качестве закладной используется стальной швеллер, одна из его полок станет плоскостью перемещения роликов.

Основной момент: минимальная длина закладной балки должна быть равна длине ворот.

Типы фундамента под откатные ворота

Основание под откатные ворота может быть ленточного типа либо столбчатым с уложенным по верху опор ростверком. Рандбалка или ростверк выполняется также в виде мелкозаглублённой монолитной армированной ленты.

Возможно устройство столбов под ростверк из винтовых металлических свай, но этот способ требует особого внимания.

Оптимальная схема фундамента

Анализ опыта монтажа и эксплуатации показал, что оптимальной следует считать П-образную схему устройства фундаментов под откатные ворота. Она состоит из армированного ростверка, установленного на два опорных столба. Такая схема обеспечивает правильное распределение нагрузок с достаточной опорной площадью. Конструкция надёжна, прочна, рациональна в плане стоимости.

Чертеж фундамента под откатные ворота

Земляные работы: параметры и расчёты фундамента

Условно весь комплекс земляных работ можно разделить на два этапа: подготовка траншеи под ростверк и выкапывание ям под опорные столбы.

После определения линии ворот выкапывается траншея для заливки монолитным бетоном верхней балки – ростверка. Она должна располагаться горизонтально, вдоль нижнего основания забора.

Достаточная ширина траншеи для надёжного закрепления приводных механизмов на поверхности закладной балки — 40 см.

При осыпающихся грунтах потребуется установка опалубки, ширину следует увеличить на толщину стен опалубочной конструкции.

Глубина траншеи определяется расчётными значениями нагрузок. Основной параметр расчётов – вес створки ворот, дополнительный — её ширина. При весе 800-1200 кг и длине до 6 м рекомендуемая глубина траншеи, — или толщина будущего ростверка, — варьируется в диапазоне 30 – 45 см.

При самостоятельном устройстве фундамента в большинстве случаев можно руководствоваться указанными параметрами ширины и глубины. Если сомнения в надёжности будущего фундамента остаются, то перед началом монолитных работ желательно провести самостоятельно несложные расчёты балки на прочность. Прочность горизонтального несущего ростверка определяется по методу расчёта сопротивления на изгиб обычной железобетонной балки. Вертикальная нагрузка равна массе ворот, помноженной на отношение ширины створки к длине вылета балки.

Столбы

После подготовки траншеи под балку, приступают к разработке грунта под вертикальные столбы.

Наибольшую нагрузку воспринимает столб, расположенный ближе к воротному проёму, он служит опорной точкой против вертикально направленных нагрузок.

Удалённый от проёма столб воспринимает нагрузки, направленные противоположно, — именно поэтому для повышения устойчивости его, как правило, устраивают под небольшим углом к вертикали.

Достаточное сечение для обоих столбов – 40х40 см. Но всё-таки сечение ямы под второй столб следует увеличить до размера 50х40 см. Это необходимо для обеспечения наклона столба.

Практические рекомендации

На дно ям под столбы засыпается строительный песок с последующим проливом воды для уплотнения. Толщина слоя песчаной подготовки 15-20 см. Рекомендуется также уложить на внутренние стены и дно подготовленного для заливки котлована укрытие из рубероида. Это нужно чтобы не уходила влага из бетона.

Важно! Глубина погружения в грунт столбов должна быть ниже точки промерзания для данного региона, — это гарантия качественного выполнения фундамента под откатные ворота.

Армирование

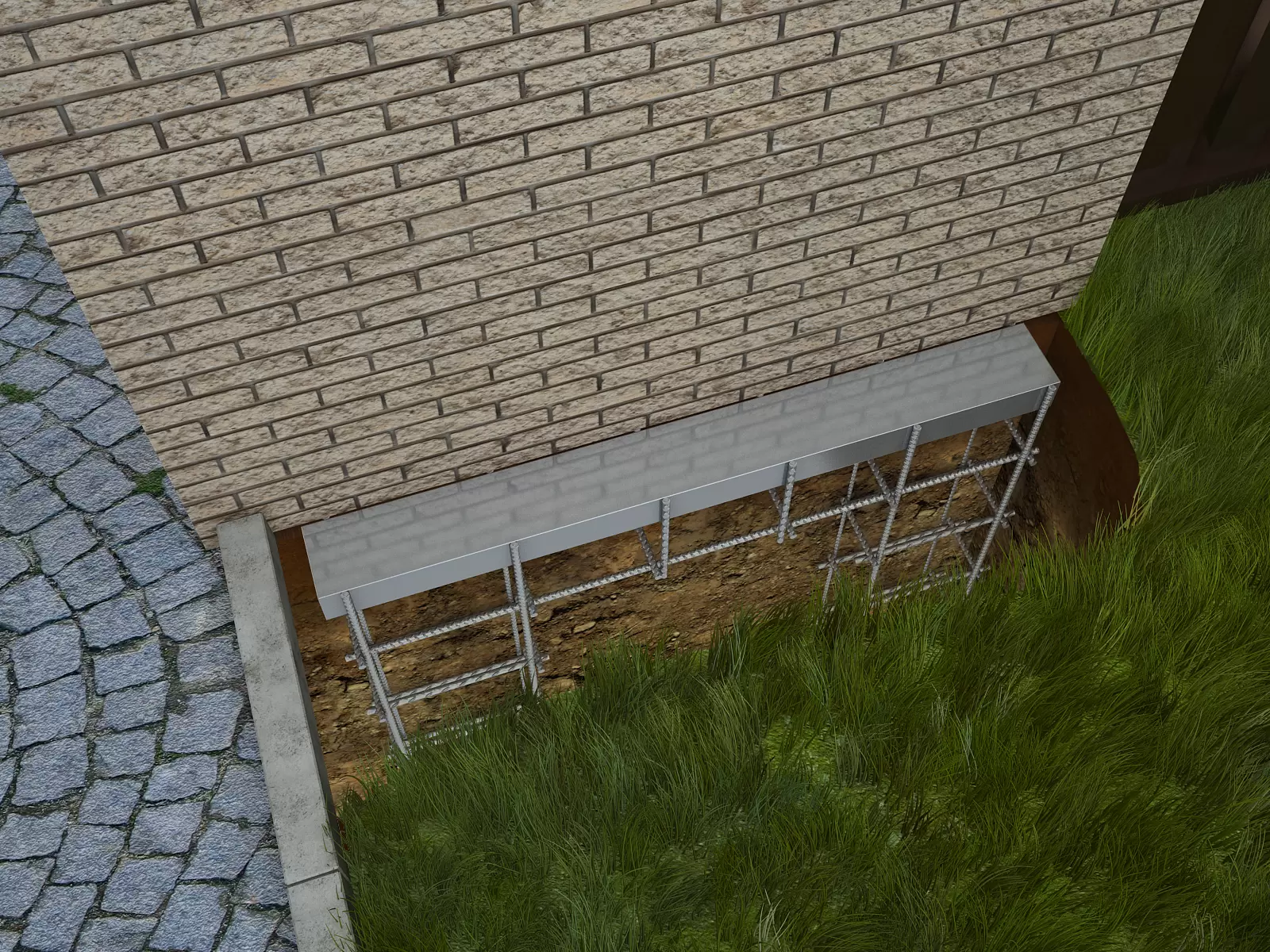

Полный арматурный каркас фундамента собирается из трёх составных частей прямоугольной формы.

Основные требования, параметры и материалы:

• Каркасы столбов и балки изготавливаются из стальной арматуры, имеют в поперечном сечении по 4 продольных рабочих стержня.
• Диаметр основных прутов 10 – 12 мм, поперечных для связки 8 – 10 мм.
• Размер поперечного сечения армокаркасов столбов 30х30 см.
• Верхние стержни каркасов столбов имеют выпуск 50 см для связки с балкой — загибаются под углом 90°.
• Рабочие пруты фиксируются с поперечными отрезками вязальной проволокой, сварка нежелательна.
• Верхний бетонный слой над арматурой балки должен быть не менее 5 см для эффективной защиты от коррозии.
• Для армирования балки используются верхние рабочие стержни увеличенного сечения 16-18 мм, диаметр нижних 12-14 мм.

Этапы изготовления и монтажа армокаркаса:

1. Сборка каркасов столбов и балки.
2. Установка столбов в ямы.
3. Укладка горизонтальной конструкции.
4. Соединение всех элементов в единый каркас фундамента.

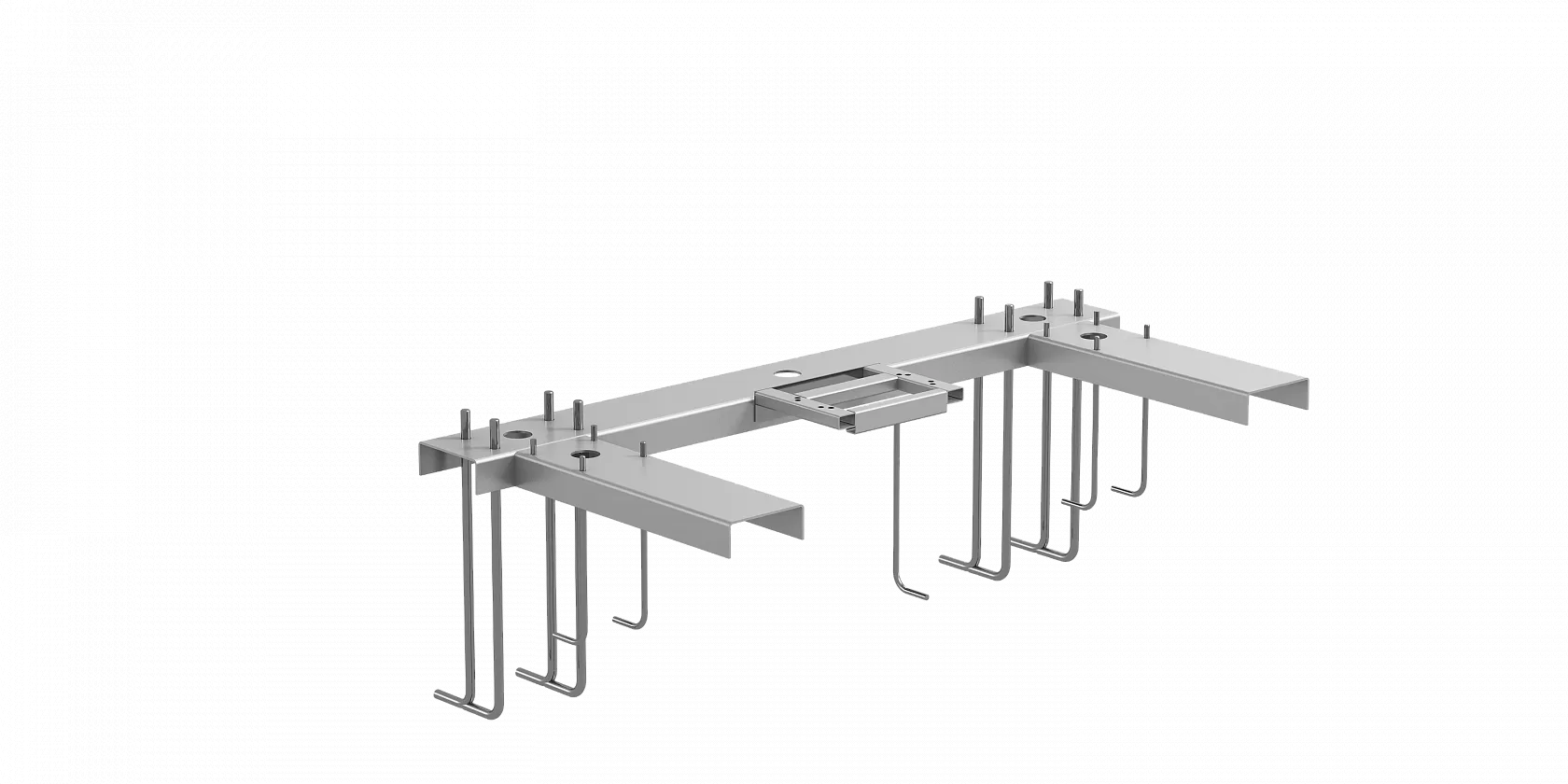

Помимо армирования в теле фундамента предусматривается монтаж анкеров либо закладных площадок.

Закладные болты

Анкера закладываются для обеспечения монтажа опорных роликов над центром каждого столба и для установки механизма привода – в удобном месте.

Стандартом предусмотрено несколько видов закладных болтов для фундамента, – их легко приобрести в строительных магазинах. На практике строители часто обходятся самодельными анкерами из металлических прутов, один конец которых изогнут в виде крюка, а на другом накручена резьба.

Юстировка анкеров выполняется с применением дощатого шаблона с точно выверенными отверстиями под закладные болты.

Установочные шаблоны с анкерами опускаются на свежезалитую бетонную поверхность, обеспечивая точность монтажа анкеров в слое монолита.

Практикой доказано, что любая фиксация армокаркаса и анкеров не обеспечивает необходимой точности, — поэтому широко применяется метод использования шаблонов. Причина в возможности возникновения в арматурном каркасе изгибающих усилий с последующим смещением анкеров.

Бетонирование

Заливка бетонной смеси в подготовленную опалубку выполняется в обычном для всех фундаментов порядке. Оптимальная марка бетона М200, при классе прочности В15 и выше. Сложность при устройстве монолитного основания для откатных ворот только одна: необходимость тщательного уплотнения бетонной смеси.

Специально для устройства ворот никто покупать погружной вибратор не будет, его аренда не всегда возможна, — поэтому приходится вибрировать бетонную массу подручными средствами и способами. Это может быть «штыревание» — постоянное погружение в смесь ломов или лопат с целью вывода воздуха из бетонной массы. Укладка в этом случае проводится небольшими слоями, что снижает производительность.

При заливке столбов глубиной от 2 м, они вначале заполняются смесью наполовину, затем в них устанавливается армокаркас.

Особое мнение о применении винтовых свай

На первый взгляд, использование стальных винтовых свай заводского изготовления для фундамента под откатные ворота значительно облегчает строительный процесс, экономит время и средства.

Но есть ряд проблем, которые могут привести к противоположному результату:

• Для ряда грунтов винтовые сваи, установленные в один ряд, не подходят изначально: они не способны обеспечить устойчивость при существенных диагональных нагрузках.
• Использование мощного швеллера в качестве ростверка для винтовых свай обязательно, — а это резко увеличивает стоимость фундамента.
• Винты можно беспрепятственно вкрутить только при отсутствии забора, — это означает, что ворота нужно строить раньше, чем забор.

Винтовые сваи плюс швеллер действительно можно установить за день. Этот вариант гарантирует скорость строительства, но очень редко обеспечивает качество.

И если всё же скорость важна, ширина воротного проёма невелика, примерно 2,5 м, а полотно ворот представляет собой лёгкую конструкцию, рискнуть стоит, предварительно рассчитав свайное поле и связку ворот со стойками забора.

Фундамент под откатные ворота: какой лучше вариант выбрать для монтажа, схемы и чертежи, Пошаговая инструкция по установке раздвижных ворот своими руками

Особенности эксплуатации ворот определяются качеством основания. Именно фундамент призван выдерживать наибольшие нагрузки, причем с разных сторон: от грунта при пучении и наземной части конструкции. Значит, необходимо правильно выбрать тип основания. Это позволит повысить стойкость к негативным факторам. Как результат, срок службы фундамента под откатные ворота увеличится.

Общие характеристики и физические свойства фундамента

Существуют разные варианты оснований, которые подходят для строительства и установки откатных ворот. Все они отличаются конструкцией, но имеют нечто общее: чтобы выполнить монтаж подвижной створки, создается надежная опора, представляющая собой П- или Ш-образную конструкцию из бетона и металла. По краям проема ворот должны быть установлены столбы, поэтому их также учитывают, когда составляется проект.

Физические свойства фундамента:

• марка бетона: чем она выше, тем лучше, нижней предел по прочности составляет марка М200, но лучшими считают варианты М300 и М400, что повлияет в дальнейшем на расход цемента;
• наличие металлической закладной детали, она должна иметь соответствующие размеры – до 20 см с боковым выступом (общая ширина увеличивается до 50 см), чтобы можно было предусмотреть возможность установки электропривода, а не только роликового механизма, если планируется монтаж автоматических ворот;
• размер арматуры для упрочнения конструкции – диаметром до 16 мм;
• ширина, высота, толщина фундамента: размеры определяются с учетом габаритов воротной конструкции, влияет также масса ворот, к примеру, ширина основы обычно составляет 40-60 см, глубина должна превосходить уровень промерзания грунта на 25 см.

Какие особенности имеют откатные ворота. Что надо знать про общие характеристики конструкции

Откатные конструкции состоят из подвижного полотна, которое перемещается по направлению в сторону к противоположному столбу. Для этого используются роликовые механизмы, их количество отличается в зависимости от типа ворот:

• консольные;
• подвесные;
• рельсовые.

Из перечисленных только первый вариант не имеет поперечных планок сверху проема. Это расширяет возможности: нет ограничений для транспорта по высоте. Также не придется регулярно очищать участок, где установлены ворота, от снега, листьев. При движении полотно фиксирует с помощью улавливателей: верхнего и нижнего. Противоположный край подвижного полотна оказывает сильное воздействие, поэтому здесь должен быть надежный столб. Движение происходит в плоскости, параллельной забору.

Характеристики откатных ворот:

• размеры могут быть разными, наиболее популярный вариант – от 4 до 6 м;
• тип управления: ручной, автоматический, последний выбирается чаще, т. к. откатные ворота открываются и закрываются дистанционно;
• обшивка выполняется из разных материалов, распространен профнастил, евроштакетник и листовая сталь, используется также дерево, сэндвич-панели, кованые элементы, пластизол (листы могут быть покрыты полиэфиром, встречаются гладкие и гофрированные материалы).

Обшивка крепится на раме – это могут быть профильные труб разного сечения. Металлические части должны быть защищены: цинковым, полимерным покрытием или краской. Вся конструкция двигается при помощи автоматики, которая подбирается с учетом критерия: чем массивнее ворота, тем мощнее привод.

Какой должен быть фундамент для откатных ворот, чтобы удержать и не создавать никаких помех

Существуют разные виды оснований: ленточное, ленточно-столбчатое, монолитное, свайно-винтовое, каркасно-монолитное. Для откатных ворот фундамент с лучшими свойствами представлен только двумя последними из названых видов. Оба решают задачи, которые ставятся при монтаже такого типа входной группы: служат долго, отличаются надежностью, выдерживая существенные нагрузки, вибрации.

Каркасно-монолитный

В основе конструкции – металлический каркас, состоящий из арматуры и площадки, функцию которой выполняет швеллер. Форма бывает разной: П- или Ш-образная. Определяется количеством опор каркаса. Их может быть до 4. Затем каркас заливается бетоном. Этого достаточно, чтобы создать надежный монолит с армировкой для установки подвижного воротного полотна. Рекомендации по выбору такого основания: земля плотная, уровень грунтовых вод низкий. Главные критерии: существенный уровень промерзания грунта, вероятность сдвига минимальная.

Свайно-винтовой

В основе конструкции – сваи, состоящие из столба и лопастей с одной стороны, а также заостренным концом, что способствует облегчению процесса ввинчивания опор на существенную глубину – от 2 м и более. Рекомендации по выбору: грунт неустойчивый, к примеру, песчаный, суглинистый болотистый (уровень залегания грунтовых вод повышен).

Подготовка чертежей и схем для устройства фундамента. Примеры готовых схем и расчетов

Фундамент для откатных ворот: чертеж под проем 4 м

Как делается каркасно-монолитный фундамент под откатные ворота

Фундамент изготавливается поэтапно, только в этом случае можно получить надежную конструкцию. Необходимо выполнить подготовку участка и материалов. Также важно произвести заливку фундамента цементной смесью за один подход, нельзя растягивать этот процесс на несколько дней – такой подход снизит надежность конструкции. Следует учитывать свойства раствора – насколько быстро он застывает. Материалы и инструменты, которые понадобятся:

• строительный уровень;
• емкость для замешивания бетона;
• лопата;
• бетономешалка, если фундамент крупногабаритный;
• сварочное оборудование;
• строительный миксер;
• молоток;
• УШМ;
• арматура диаметром 14-16 мм;
• шнур и колья для разметки;
• гравий или щебень, песок, цемент.

Определить оптимальные параметры для ворот

Определяются параметры ямы под закладную деталь и каркас: длина составляет 1/2 проема, ширина – 60 см, а глубина зависит от параметров грунта. На этом этапе составляются чертежи, важно определить все размеры, особенности устройства фундамента, чтобы избежать в дальнейшем перекоса выдвижного полотна.

Вырыть котлован глубиной 1,2 — 1,8 метра

Подготавливается яма с заданными параметрами. Ее легче делать, если предварительно выполнена разметка. В верхней части устанавливается опалубка из досок. Если грунт осыпается, деревянная конструкция изготавливается по всей глубине котлована. Это обеспечит надежность будущей конструкции, увеличит срок службы.

Уложить песчаный слой и как следует полить его водой

Используется прием для отведения влаги от основания монолитно-каркасного фундамента – необходимо уложить песчаный слой на дно котлована. Его общая толщина – до 20 см. Песок нужно полить водой. Это способствует уплотнению слоя, повышению прочности бетонного монолита. Важно сделать ровное основание из песка.

Затем засыпать гравий и как следует утрамбовать

Сверху песчаного слоя укладывается среднефракционный гравий. Его также нужно утрамбовать. Поливать водой нецелесообразно, как песок, т. к. у этого материала другие свойства. Толщина данного слоя – 15-20 см. В результате формируется слой песчано-гравийная подушка. Ее общая толщина – 40 см.

Создать каркас из арматуры в форме буквы П

Основу составляет арматура – это стальные прутья круглого сечения с рифлением. Такая особенность обеспечивает хорошую сцепку металлических изделий с бетоном. Каркас должен иметь П-образную форму для проема шириной 4 м. Из прутьев методом сварки создают подобие опор квадратного сечения. Арматура в данном случае располагается на расстоянии 20 см. Поперечные прутья можно крепить проволокой. Этот способ более предпочтительный, т. к. не нарушает целостность изделия, как сварка.

В верхней части (на нулевом уровне) приваривают швеллер. Ровность этого элемента конструкции – ключевой момент. Посмотреть, правильно ли расположен закладной элемент, можно с помощью строительного уровня. Также предусматривается труба, которая позволит защитить кабель от механического повреждения при подведении к электроприводу.

Важно нарезать арматуру с учетом размеров ямы, прутья не должны контактировать с грунтом, они полностью заливаются бетоном.

Делается смесь для бетонирования. Раствор замешивают в бетономешалке

Можно замешать раствор самостоятельно вручную или в бетономешалке. Рекомендованное соотношение цемента, песка и щебня – 1:2:3. Важно тщательно перемешать раствор. После заливки его уплотняют, используют строительный миксер для устранения воздушных пустот.

Залить в три-четыре приема, производя уплотнение бетона

Готовым бетоном нужно залить котлован, где уже установлен каркас. Рекомендуется выполнить заливку в несколько подходов, но за короткий срок, чтобы он не успел затвердеть. Каждый раз проверятся, не сместился ли каркас, для чего используется строительный уровень. Раствор должен застыть полностью прежде, чем будут продолжены работы.

В жаркую погоду нужно накрыть бетон пленкой, также его орошают водой, чтобы исключить пересыхания, иначе снизится прочность.

Монтаж ворот осуществлять не ранее, чем через пару недель

Бетонирование занимает не считанные часы, как принято думать, а несколько недель, в идеальных условиях – 28 дней. За этот период материал набирает прочность, полностью застывает. Если начать монтаж откатных ворот раньше, надежностью конструкции снизится. Причем схватывается бетон уже через 7-10 дней. Но проводить работы пока нельзя. Лучше продолжить хотя бы через 2-3 недели.

Как осуществляется установка свайно-винтового фундамента

Необходимо сделать расчет количества свай. Считается, что для монтажа откатных ворот длиной 6 м необходимо применять 3 опоры. Схема их расположения отличается, в целом весь фундамент строится по иному принципу. Необходимости в земляных работах нет – достаточно вырыть небольшие углубления под сваи, оптимальное значение – 0,5 м. Определить глубину фундамента можно по тому же принципу – с учетом уровня промерзания почвы, но можно взять за основу стандартный размер – 2,5 м. Этого достаточно даже в северных регионах, где грунт сильно промерзает зимой.

Как выбрать правильные сваи на фундамент

Важно должным образом подойти к вопросу покупки опор. Подходящий тип – с покрытием (лучше использовать окрашенные сваи). Это позволит защитить опоры от негативного воздействия влаги. Нужно учитывать, что погружение сваи на несколько метров ниже поверхности почвы приводит к повреждению защитного покрытия. Чем оно менее прочное, как цинковое, тем сильнее нарушается. Другие параметры:

• длина соответствует глубине фундамента, т. к. сваи практически полностью погружаются в землю, оставляют лишь малую часть над поверхностью почвы;
• выбирают полые сваи;
• толщина станок – 4 мм;
• чем меньше сварных швов на изделии, тем выше его прочность.

Узколопастные сваи подойдут для плотных грунтов, которые сильно промерзают, широколопастные – для неустойчивых.

Составить предварительную схему монтажа

Продумывают, где будут располагаться опоры: под закладной деталью, как минимум 2 сваи, остальные выполняют функцию столбов. Две опоры предусматривают по краям проема. Такая схема обеспечит достаточную надежность конструкции. Фундамент сможет удержать подвижное полотно, если делать такую конструкцию.

При помощи садового бура сделать углубление в 0,5 м

Вводить сваи в грунт легче, если точки их расположения уже намечены. Для этого используют садовый бур. В данном случае не понадобится песок и гравий, чтобы засыпать ямы. Сваи самостоятельно делают отверстия в грунте, плотно заводятся в него. Так что сам принцип строительства фундамента для откатных ворот своими руками отличается.

Вкрутить сваю и посмотреть за ее ровностью

Выполнив предварительную разметку территории с помощью садового бура, переходят к работе со сваями. Используют разные способы для этого, но в любом случае нужно проверять положение опор. Они должны быть установлены строго вертикально. Уклон в этом случае недопустим, т. к. негативно скажется на качестве готовой конструкции.

Вкручивание проводят с помощью рычага

Если диаметр свай небольшой – до 90 мм, их можно вкручивать своими руками. Для этого используют систему рычагов. Работу выполняют двое. Третий определяет ровность сваи. Более массивные опоры (до 108 мм) вводят в грунт с помощью специальной техники. Важно помнить, что при самостоятельном выполнении работ в процессе вкручивания постоянно возникают помехи, т. к. на глубине в грунте могут находиться камни, старые корни и др.

Произвести обрезку, чтобы сравнять с уровнем земли

Если не удалось найти в продаже сваи нужной длины, после ввинчивания осуществляется обрезка излишка. Обычно оставляют небольшую часть над землей. Это обеспечит свободное движение воротного полотна, конструкция не будет задевать грунт. Высота возвышающегося участка зависит от рельефа, перепада уровней и пожеланий владельца участка.

Залить цементной смесью полость сваи

Палые опоры заполняются бетоном. Это позволяет решить задачи:

• повышение прочности: сваи находятся под постоянным давлением, полые опоры лучше выдерживают нагрузки, чем те, что содержат бетон;
• бетонирование свай изнутри способствует их утяжелению, что создает дополнительное противодействие силам пучения, которые постоянно воздействуют на опоры.

Прикрепление и сварка оголовков

Чтобы на сваях можно было закрепить швеллер, на верхушках крепят оголовки. Это изделие, сечением соответствующее опоре, а с другой его стороны располагается пластина, для повышения прочности она фиксируется ребрами жесткости. Прикрепление оголовков осуществляется посредством сварки. Перед началом работ проверяют качество швов. Они должны быть без наплывов и просветов, равномерными. Следует также начать ухаживать за опорами – оголовки окрашивают с нижней части. Верхушка же должна остаться без покрытия, т. к. здесь приваривается закладная деталь.

Вопрос-ответ

Как сделать правильный выбор типа основания?

Необходимо определить характеристики грунта – насколько он плотный, устойчивый к смещению, где проходит уровень залегания грунтовых вод. Это позволит понять, какой тип фундамента будет лучше других выдерживать воздействие негативных факторов. К примеру, на неустойчивой почве выбор определен сразу – используют только свайное основание. Такие опоры противостоят силам пучения, достаточно прочны, чтобы выдерживать давление тяжеловесных откатных ворот. Монолитная конструкция на арматурном каркасе менее универсальна. Такой фундамент подходит для плотных грунтов.

Как залить ленточный фундамент под откатные ворота?

Данный тип основания используют под забор, когда планируется устанавливать откатные ворота. Непосредственно же на участке, где будет располагаться подвижное полотно, используют другие типы оснований: свайный или столбчатый по краям проема. Под закладную деталь и электропривод, а также роликовые механизмы предусматривают другие виды оснований: свайные или каркасно-монолитный.

Ленточный фундамент в этом случае не выполняет поставленных задач, будет быстро разрушаться под действием сил пучения и вибраций. Но на участках рядом с воротами его допустимо строить: подготавливается траншея, на песчано-гравийную подушку устанавливается арматурный каркас, заливается цементным раствором. Отличие от каркасно-монолитного фундамента под закладной деталью заключается в форме, последний из вариантов имеет П-образный вид, отличается небольшой длиной.

Какая глубина вырытой ямы будет достаточной?

Глубина фундамента зависит от уровня промерзания земли на участке. Чем он ниже относительно поверхности почвы, тем глубже будет располагаться подошва основания. В умеренном климате обычно достаточно подготовить яму 1,5-2 м. В северных регионах глубина увеличивается до 2,5 м и более. Сваи не всегда вводятся с учетом этого параметра. Часто их сразу заглубляют на уровень 2,5 м вне зависимости от параметров почвы, т. к. самостоятельно определить, где проходит граница промерзания, сложно.

Сколько кг цемента требуется для заливки бетонных столбов?

Стандартное количество цемента в 1 куб. м бетона – 241 кг при условии, что выбрана марка М200. Чем она выше, тем больше цемента расходуется. Учитывая это соотношение, можно определить и количество цемента для заливки столбов. Достаточно узнать объем одной опоры (умножить ширину, глубину, высоту). Если суммировать все столбы, можно узнать общий объем, а вместе с тем и количество цемента для замешивания бетона, которого хватит для заливки опор.

Как правильно ухаживать за выдвижными воротами?

Откатные ворота не требуют частого ухода. Защитное покрытие предупреждает развитие коррозии. Но время от времени нужно очищать полотно от загрязнений, пыли. Достаточно промыть его струей воды из шланга. Устойчивую грязь смывают тряпкой. Там, где краска поцарапалась, можно восстановить покрытие, подобрав состав соответствующего цвета.

Видеоролик: какой лучше всего сделать фундамент под откатные ворота

Фотогалерея готовых работ от владельцев частных домов

Чтобы самостоятельно не заниматься расчетами и установкой ворот, можно обратиться к специалистам. Опытные мастера за короткий срок подготовят проект после осмотра участка. Когда он будет согласован с заказчиком, начинаются монтажные работы. При возникновении вопросов можно получить бесплатную консультацию. Чтобы заказать ворота или услугу установки, предлагаем звонить по телефону +7(918)273-61-31.

© 2006-2023 «Ворота без Переплат» – автоматические ворота и роллетные системы в Краснодаре
Краснодар, ул. Стасова, 178, оф.302В
Телефоны: +7 (918) 273-61-31
E-Mail: zakaz-rolet@mail.ru
Карта сайта | О нас | Политика конфиденциальности

Профессиональная установка ворот и роллет
под ключ за 1 день в Краснодаре и Краснодарском крае

Как подготовить фундамент для откатных ворот своими руками

Сегодня все больше хозяев частных домов, выбирая въездные ворота, отдают предпочтение конструкциям откатного типа. Они удобны в эксплуатации и надежны, выглядят современно и подходят для установки даже на небольших по площади участках. При этом, стремясь сэкономить, многие решают выполнять монтаж откатных ворот своими руками. Однако важно помнить, что срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них. Чтобы избежать ошибок, предлагаем рассмотреть ключевые этапы подготовки фундамента для откатных ворот.

Шаг 1. Подготовка бетонного основания

Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

Схема фундамента для откатных ворот

Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:

• Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
• Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
• Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.

Шаг 2. Установка закладной

Наконец, все готово для того, чтобы установить закладную деталь. При этом важно выдержать размеры, координирующие расположение данного элемента относительно проема.

В качестве закладной может использовать самодельный стальной швеллер (одна из его полок станет плоскостью, по которой будут перемещаться ролики, открывающие и закрывающие ворота) либо готовую опорную раму производства «АЛЮТЕХ».

В ассортименте производителя представлено несколько вариантов рам, которые подбираются с учетом особенностей конструкции ворот:

Рис. 1. Рама ворот опорная FLGU.400.0821

Рама ворот опорная FLGU.400.0821 предназначена для установки ворот, изготовленных на профиле 96 мм со столбами поддерживающими, расстояние между каретками I=1200 мм.

Рис. 2. Рама ворот опорная FLGU.400.0823

Рама ворот опорная FLGU.400.0823 предназначена для установки ворот, изготовленных на профиле 96 мм со столбами или кронштейнами поддерживающими, расстояние между каретками I=1200 мм.

Рис. 3. Рама ворот опорная FLGU.400.0826

Рама ворот опорная FLGU.400.0826 предназначена для установки ворот, изготовленных на профиле 96 мм, без столбов поддерживающих, расстояние между каретками I=1200 мм.

Рис. 4. Рама ворот опорная FLGU.400.0822

Рама ворот опорная FLGU.400.0822 предназначена для установки ворот, изготовленных на профиле 68 мм со столбами поддерживающими, расстояние между каретками I=1200 мм.

Рис. 5. Рама ворот опорная FLGU.400.0824

Рама ворот опорная FLGU.400.0824 предназначена для установки ворот, изготовленных на профиле 68 мм со столбами или кронштейнами поддерживающими, расстояние между каретками I=1200 мм.

Рис. 6. Рама ворот опорная FLGU.400.0827

Рама ворот опорная FLGU.400.0824 предназначена для установки ворот, изготовленных на профиле 68 мм, без столбов поддерживающих, расстояние между каретками I=1200 мм.

Если же было принято решение делать швеллер и приваривать к нему арматуру самостоятельно, стоит помнить, что от него во многом зависит прочность фундамента, а потому, к изготовлению данного элемента нужно подходить максимально ответственно.

Установка закладной в таком случае состоит из следующих этапов: резка швеллера и металлопрофиля для стоек, сваривание швеллера и стоек (перпендикулярно), обвязка арматурой, измерение точности сварки и обвязки уровнем.

Шаг 3. Заливка фундамента для откатных ворот (бетонирование)

Завершающий этап подготовки фундамента для откатных ворот — бетонирование. Самостоятельную сваренную конструкцию или опорную раму устанавливают в котлован так, чтобы швеллер был сверху.

Прежде чем заливать бетонную смесь нужно убедиться, что закладная совпадает с нулевым уровнем (плоскостью асфальта, плитки). Когда закладная горизонтально стоит в котловане (для проверки используется длинный уровень), можно начинать заливку бетона. Оптимальный вариант — материал класса С16/20 (М250).

Важный нюанс: для повышения прочности фундамента лучше использовать специальный погружной вибратор. Если этого устройства в наличии нет, можно использовать подручные средства — ломы, лопаты. Погружая их в раствор, можно вывести воздух из бетонной массы.

Стоит также учитывать, что продолжать работы по монтажу ворот можно будет не ранее чем через 4 недели, дождавшись полного застывания бетона.

В данной статье мы рассмотрели основные этапы подготовки ленточного фундамента для откатных ворот, так как благодаря своей прочности и долговечности он является наиболее популярным.

Кроме него, используются также свайные (свайно-винтовые) фундаменты. В данном случае в землю устанавливаются опоры диаметром около 10 см и длиной до 1,5 м. Чаще всего их выбирают, когда важна скорость строительства (сваи можно установить и за день). Тем не менее, многие специалисты сходятся во мнении, что свайные фундаменты подходят далеко не для любого грунта и не обеспечивают достаточную прочность конструкции. Кроме того, из-за необходимости использовать мощный швеллер в качестве ростверка, значительно возрастает цена такого фундамента.

Надеемся, данные советы окажутся полезными и позволят установить откатные ворота, которые прослужат верой и правдой не один десяток лет.

А те, кто, прочитав статью, решит все же не вникать во все тонкости установки въездных ворот своими руками, всегда может обратиться к профессионалам — официальные представители «АЛЮТЕХ» готовы прийти на помощь.

Профессиональная подготовка фундамента

Каждая ошибка при подготовке фундамента может привести к поломке ваших ворот. Чтобы сэкономить время и деньги, доверьтесь профессионалам.
