Как сделать направляющий профиль для раздвижных окон

Схема монтажа и регулировки раздвижных алюминиевых окон на балкон

Современный рынок предлагает большое количество разновидностей алюминиевых профилей, которые являются довольно качественными и отлично подходят для их установки в дамах ил других помещениях. Они максимально надежны и положительно влияют на микроклимат помещения. Установить алюминиевый балкон можно своими руками, но с соблюдением некоторых нюансов. В данной статье будут указаны все положительные стороны их установки.

Самостоятельный монтаж оконного блока все «за» и «против»

Установка алюминиевых окон на балкон почти не имеет разницы от установки окна ПВХ – аналогов. Те, кто мог видеть как происходит монтаж алюминиевых окон на балконе, то они понимают, что сделать это очень просто своими силами. В интернете есть огромное количество обучающих видеороликов по их установке на балконе, но при установке самостоятельно, могут возникнуть некоторые трудности.

Потому что помимо соблюдения последовательности установки, необходимо ознакомиться с тонкостями алюминия и работы с ним.

При работе с алюминиевым профилем необходимо соблюдать аккуратность и осторожность, которые не так важны при работе с металлопластиковыми конструкциями.

Алюминий твердый и почти не гнущийся материал, поэтому он достаточно острый. Монтаж происходит только после изучения инструкции. Фиксируют профиль с помощью анкер, чтобы исключить его деформацию.

Перед сверлением нужно нанести разметку в точках, которые предусмотрены производителем. Если отступить от этих точек и сверлить в других местах, то получается сдвиг сверла с ребра во время процесса, поэтому отверстие становится неровным.

Алюминий довольно капризный материал. Склонен к быстрой реакции с другими металлами. Следует исключить его соприкосновение черными металлами.

Что нужно предусмотреть перед началом работ.

Прежде чем устанавливать окна, нужно изучить такие вопросы:

• Виды конструкций. Эксплуатировать алюминиевые окна можно на протяжении долгого срока, это связано с конструктивными особенностями, присущими только алюминию. Конструкции могут быть откидными, поворотными, глухими, многостворчатыми и раздвижными. Откидной – она работает только на проветривание, Поворотное – традиционное открытие “на распашку”, глухое – сплошное стекло, в котором открывается только форточка, многостворчатое – каждая створка открывается самостоятельно, раздвижные – установка раздвижных окон на балконе является оптимальным вариантом, так как открытые окна занимают минимум пространства.

• Также окна можно классифицировать по сезону. Зимние отличаются от летних более широким профилем и термоизолирующей вставкой.

• Установка. Монтаж алюминиевых окон своими руками очень схож с установкой пластиковых. Прежде чем приступать к установке алюминиевые окна необходимо очистить неровности от снятия старых.

• Уход. Окна из алюминиевого профиля довольно неприхотливы в уходе за ними так же, как и пластиковые. Нужно просто периодически протирать их от пыли и грязи, иначе через время они начнут желтеть. Также периодически надо смазывать их масляными смазками, в составе которых нет смолы или кислоты, это поддержит фурнитуру.

Как правильно установить алюминиевое окно

• Установка окон своими руками происходит методом распакечивания, если их доставили в собранном виде. Но их могут доставить в разобранном виде, возникает вопрос как собрать алюминиевые раздвижные окна? Это подробно описано в инструкции к окнам. Каждые конструкции имеют собственные инструкции по сборке, так как они все индивидуальны.

• Следующим этапом становится фиксация в оконном проеме. Для этого нужен уровнемер, чтобы раму не съехала с ровного положения влево или вправо. Зафиксировать раму можно с помощью деревянных клиньев. Нельзя допустить изгибание оконного профиля.

• Чтобы закрепить оконную раму из алюминиевого профиля, нужны анкерные пластины, которые закрепляются саморезами.

• Затем происходит заделка установочного шва пеной, а затем удаляются клинья.

• Монтаж алюминиевых раздвижных окон имеет некоторые особенности. Он происходит почти точно так же, как и установка пластиковых аналогов на балкон своими руками.

• Сборка алюминиевых раздвижных окон начинается с замера горизонтальных параметров рамы. Затем делают направляющие необходимой длины. Места срезов обрабатываются напильником. Направляющие крепятся с помощью саморезов сверху и снизу рамы, соблюдая шаг 30 см.

Установка алюминиевых раздвижных окон довольно трепетный процесс, поэтому к нему нужно подходить с умом.

Затем собирают оконную створку раздвижных окон из алюминия:

• помещают стеклопакет в створку;
• по всем сторонам нижней створки крепят ролики, выдерживая расстояние от границ 5 см;
• прокладывают по периметру шлегель – утеплитель, который выглядит как щетка.

Подготовительные работы

Начальный этап – это освобождение пространства, на котором будут работать и подготовка самих материалов для работы.

• Если установка происходит в новом здании, пустые проемы, то нужно сделать очистку кладки и подготовить поверхность – сбить молотком остатки бетона, а также вымести всю пыль и мусор.

• Если установка происходит в доме, где были установлена рама, то нужно ее демонтировать, также сбив остатки раствора и мусора.

• После этого необходимо разметить проем, вычерчивая нужные линии. Нужно подготовить такие инструменты, как емкость с водой, молярный скотч и клинья из дерева.

• Выполняется разборка нового проема. Нужно снять штапики. Если приложить чуть больше усилий, то можно повредить профиль или разбить стеклопакет. Процесс начинается с середины планки и продвигается по краям. После снятия одного элемента, с другими трудностей не возникнет.

Также в инструкции к окнам указывается, какие элементы устанавливаются с зазорами.

Сборка алюминиевых окон

Чтобы приступить к сборке, нужно подготовить деревянную киянку и набор стамесок. Стеклопакет надо очистить от пыли. Также от пыли очищаются уплотнители из резины и наружные фиксирующие планки.

Чтобы уплотнители не потрескались от сильных холодов и жары рекомендуется дополнительно смазать их силиконовой смазкой.

• удалить деревянные распорки;
• снять защитную пленку и проверить клапана;
• удалить пыль с наружного штапика;
• стеклопакет вставляется в нижний проем и фиксируется клиньями;
• затем устанавливаем верхний штапик;
• монтируем нижний штапик;
• потом вставляем боковые планки;
• с помощью деревянной киянки присаживаем данные планки на места.

После этого вся конструкция закрепляется, ее регулируют и смазывают, чтобы продлить срок службы механизмов.

Регулировка происходит с помощью шестигранника или ключа “звездочка”.

Установка раздвижных окон

Как установить алюминиевые окна? Установка алюминиевых окон своими руками непосредственно осуществляется на уже зафиксированную раму. Первое это, монтаж направляющей в профиль. Для этого в его пазы устанавливается нижняя и верхняя направляющие.

После этого выполняются такие работы:

• направляющие после вставки, фиксируются шурупами;

• в створки вставляются стеклопакет и ролики;

• затем устанавливают шлегель;

• после устанавливаются направляющие, сначала заводим верх, а после этого низ и ставим на ролики;

• регулируем ролик и фиксаторов отката;

• производим настройку фурнитуры.

Поэтому установка раздвижных окон из алюминия при нужном подходе не так уж и сложен, поэтому их сможет установить каждый своими руками.

Преимущества раздвижных окон

Слайдинговая система – это второе название раздвижных проемов. Его открытие происходит за счет движения роликов, которые находятся в конструкции.

Один профиль может содержать много направляющих, поэтому можно установить сразу 5 створок.

Раздвижные окна для веранды своими руками: правила и монтаж системы

Раздвижные конструкции сейчас очень востребованы, и популярность их неуклонно растет. Эти решения используют в загородных имениях и на дачах. Нередко их устанавливают не только между комнатами, но и на верандах, в беседках и т. д. Секрет успеха современных систем — их максимальное удобство. В открытом состоянии раздвижные конструкции экономят пространство просторных и небольших помещений. Сильный ветер им тоже не будет помехой, и этим они выгодно отличаются от традиционных распашных конкурентов, раздражающих хозяев громким хлопаньем створок. Раздвижные окна для веранды можно установить своими руками, однако сначала мастеру нужно познакомиться с потенциальными системами и с особенностями монтажа.

Преимущества и недостатки остекления веранд раздвижными системами

Такие помещения-пристройки очень удобны: они дают возможность открывать окна, если за ними хорошая погода, и закрывать створки, если на улице холодно, пасмурно или дождливо. Раздвижные конструкции для веранды — популярная тема по очень простой причине: они сделают процесс открывания/закрывания очень комфортным.

Преимущества

По традиции начинают со списка достоинств, и окна здесь не исключение. К плюсам раздвижных конструкций относят:

• рациональное использование площади подоконника: для открытия створок не потребуется убирать с него все предметы;
• возможность полного остекления комнат — с пола до потолка;
• панорамный вид, который не испортят узкие рамы окон;
• отсутствие риск деформации жалюзи и занавесок;
• хорошую тепло- и звукоизоляцию;
• надежную фиксацию элементов;
• легкое перемещение створок;
• презентабельный вид;
• легкость установки;
• герметичность.

Несомненные достоинства этого типа окон — надежность, возможность обеспечить защиту от взлома и более-менее приемлемая цена. Однако она зависит от:

• материала, из которого сделаны рамы;
• типа выбранной конструкции;
• общей площади остекления;
• цена фурнитуры.

На общую стоимость повлияет тонирование (декорирование) стекол, а также материал и качество противомаскитной сетки. Если раздвижные окна для веранды хозяева решили устанавливать самостоятельно, то операция обойдется дешевле. Если опыта подобных работ пока нет, то этот этап лучше доверить специалистам. Но такая помощь извне обойдется значительно дороже.

Недостатки

Идеальных решений не бывает. Если рассматривать слабые места, которые имеют раздвижные системы, то к этой категории можно отнести:

• постоянный уход за нижним направляющим профилем из-за его быстрого загрязнения;
• необходимость дополнительных мер при появлении конденсата на окнах весной и осенью;
• большие расходы: они возрастут почти вдвое, если работы будут выполнять профессионалы.

Главный недостаток таких окон для тех хозяев, которые привыкли работать своими руками, — сложность (практически невозможность) самостоятельного изготовления раздвижной системы из металлопластика (пластика) или алюминия.

Материалы для изготовления конструкций

Раздвижные окна для веранды — тема, которая не подразумевает широкого ассортимента. Традиционных вариантов всего два: это пластиковые и алюминиевые изделия. Однако не так давно появился и третий кандидат: это удобный, практичный и эффектный поликарбонат.

Пластик (ПВХ)

Самый элементарный вариант — створки, имеющие один слой стекла. Эти конструкции сравнительно недороги и просты, поэтому не создадут неразрешимых проблем при монтаже своими руками. Системы с двойными стеклопакетами сейчас лидеры: они гарантируют надежную защиту от непогоды, поэтому тепло в помещении будет оставаться даже в сильные морозы.

Достоинства конструкций из ПВХ — простота ухода, долговечность, приемлемая стоимость, широкий ассортимент цветовых решений. Основным недостатком считают вес стеклопакетов. Именно из-за него есть ограничения по высоте систем и по ширине их створок.

Алюминий

Этот вариант можно назвать самым востребованным, если рассматривать остекление веранд и беседок. Строительный материал последних объектов не важен: алюминиевые системы подойдут для построек из дерева, кирпича и металла. Плюс данных конструкций — их универсальность.

Площадь створок из легкого металла может быть любой, поэтому их приобретают как для обычного, так и для панорамного остекления. Серьезный минус имеют полностью герметичные алюминиевые системы: они отличаются очень высокой ценой.

Поликарбонат — замена стеклу

Этот вариант рассматривают владельцы загородных домов и дач. Секрет успеха материала прост: конструкции из поликарбоната соорудить сравнительно легко, а такие решения выглядят эффектно в любом ландшафте. Эта возможная (и неплохая) альтернатива пластиковым стеклопакетам, потому что поликарбонат:

• гибок, обладает достаточной прочностью, но значительно легче стекла;
• способен противостоять сильным перепадам температур;
• ценится за тепло- и звукоизоляционные качества;
• экологичен и пожаробезопасен;
• легко «поддается» ремонту;
• дешевле стекла.

Среди главных недостатков этого претендента — беззащитность (его легко поцарапать) и изменение размеров при высоких и низких температурах. Поэтому при выборе поликарбоната нужно учесть, что при его монтаже необходимо оставлять зазоры для теплового расширения материала.

Есть два вида поликарбоната, причем каждый имеет и достоинства, и недостатки. Монолитный материал прочен, практически неотличим от стекла. Однако он не способен противостоять царапинам, и более дорог. Сотовый, или структурированный поликарбонат имеет отличные тепло- и звукоизоляционные характеристики, но он не так прочен, хуже пропускает свет.

Что выбрать для остекления веранды? Если для хозяев важнее прозрачность окон, то их идеал — монолитный материал. Когда главное для семьи сохранение тепла, оптимальный вариант — сотовый (ячеистый) поликарбонат.

Механизмы открывания окон

Раздвижные окна для веранды могут иметь один из нескольких механизмов открывания створок. При поиске своего варианта обращают внимание на площадь остекления, на наличие отопительной системы, и на цену изделий.

Обычные раздвижные

Эти окна изготавливают из легкого материала — из алюминия. Принцип работы их максимально прост. Обе створки перемещаются по параллельным направляющим. Главный недостаток таких систем — невозможность их теплоизоляции, поэтому чаще их используют в качестве межкомнатных дверей.

Подъемно-сдвижные

Этот вид системы используется в шкафах-купе. В данной конструкции есть как минимум 2 рамы: одна несущая с направляющими профилями, вторая — подвижная. Утепленный вариант конструкции — двух- или трехрельсовая рама, по которой перемещается створка. Приподнимают ее с помощью ручки.

Работает такая раздвижная система плавно и легко. Приподнятая створка устанавливается на ролики, после чего начинает двигаться по направляющим. После опускания ручки она тут же опускается вниз и становится неподвижной. Закрытая створка плотно прижимается к уплотнителям нижней рамы, защищая помещение от холода, дождя и ветра.

Наклонно-сдвижные

Эти системы устроены так же, как двери автобуса Икарус. При открывании створки на себя она начинает движение по двум направляющим, которые зафиксированы на несущей раме. Открытую створку сдвигают на необходимое расстояние, затем фиксируют, поворачивая ручку прижимного механизма.

Фурнитура наклонно-сдвижных окон аналогична той, что используется в обычных раздвижных системах. Поэтому в таких окнах можно использовать режим проветривания. Эти системы нередко выбирают для остекления веранд и балконов. Для панорамных окон они неидеальны: нижняя направляющая такой конструкции превращается в порог, который не только испортит вид, но и будет постепенно затираться. Однако для ее защиты можно установить дополнительные элементы — накладки (например, из алюминия).

Раздвижные складные, или окна-гармошки

Эти конструкции относят к одному из видов панорамного остекления. Обычно их устанавливают в помещениях, которые предназначены не для постоянного проживания, а для временного нахождения. Примеры — балконы, лоджии, террасы.

Такие раздвижные конструкции состоят из рабочей рамы и нескольких складных секций. При открытии окна они собираются вместе, при закрытии раскладываются по ширине проема. За движения створок отвечает специальный механизм. Окна-гармошки изготавливают из ПВХ и алюминия. Главное их преимущество — возможность остекления большой площади. Минус — высокая цена складных систем.

Безрамное, или финское остекление

Это относительно новая технология, которая позволяет создать ощущение открытого пространства, значительно улучшить обзор, но обеспечить герметичность и качественную теплоизоляцию помещений.

Безрамные раздвижные окна для веранды состоят из нескольких элементов.

1. Несущие профили. Это стальные планки, имеющие пазы для движения или поворота панелей. Их монтируют в проеме — в верхней и нижней его части.
2. Боковые профили. Они играют роль ограничителей для стеклопакетов. Благодаря специальным прокладкам они гарантируют герметичность при закрытых окнах.
3. Створки. Их изготавливают из ламинированного или каленого стекла. Толщина панелей — от 6 мм. Их делают зеркальными, матовыми, тонированными или цветными.
4. Доводчик и защелки. Первый предназначен для перемещения створок, вторые — для фиксации их в необходимом положении (закрыто/открыто).
5. Рамные профили — тонкие планки, в которые вставляются прозрачные панели. Чтобы обеспечить свободное движение створок в проеме, в ним крепится подшипниковый механизм.

Еще один обязательный элемент безрамного остекления — ролики. Они могут находиться или снизу и сверху, или только снизу, если вся нагрузка ложится на верхнюю часть оконного проема. Кроме того, в каждой безрамной конструкции предусмотрен слив воды. Он предотвращает попадание влаги в помещение.

Раздвижные окна для веранды: установка своими руками

Особенности операции не зависят от материал выбранной раздвижной системы. Алюминиевые и пластиковые конструкции устанавливают одинаково.

Моменты, требующие внимания

Эта работа не очень сложна, однако сначала мастеру нужно познакомиться с правилами, общими для монтажа любой оконной конструкции.

1. Если первым этапом подготовки был демонтаж старой системы, то сначала восстанавливают целостность проема, если он был случайно поврежден во время операции.
2. Распаковывают новое изделие очень аккуратно, резкие движения противопоказаны. Первым делом из оконной рамы вынимают стеклопакеты, затем снимают створки.
3. После завершения распаковки все элементы тщательно осматривают, чтобы убедиться в отсутствии дефектов — трещин, царапин и т. д.
4. При фиксации рамы обязательно используют уровень, чтобы гарантировать ее корректное положение. Для регулировки окон не применяют металлические пластины, которыми легко повредить поверхности.
5. Герметизацию периметра монтажной пеной всегда производят сверху вниз. Чтобы расширяющийся материал на деформировал элементы системы, после завершения заливки обязательно вставляют распрямители.

Последние этапы при монтаже традиционной системы — установка отливов, отделка откосов. Популярные варианты для оформления окон внутри помещения — оштукатуривание, использование гипсокартона и штукатурки.

Этапы установки

После демонтажа старой системы проем очищают от мусора. Если необходимо, то поверхности выравнивают с помощью штукатурки. Все дефекты устраняют.

1. В оконный проем устанавливают раму. Для ее выравнивания относительно стены используют уровень и деревянные клинья.
2. После завершения этой операции проверяют расстояние от рамы до проема. Если оно превышает 5 мм, то зазор уменьшают с помощью планок из дерева или пластиковых пластин.
3. Рамы фиксируют в проеме, используя рамные анкера и саморезы. Затем по периметру конструкцию герметизируют монтажной пеной. Спустя 2 часа убирают клинья, пустоты заполняют полиуретановым герметиком.
4. Когда состав полностью высохнет, излишки пены удаляют острым канцелярским ножом. На выровненную поверхность наклеивают паропроницаемую пленку.

После завершения монтажа рамы приступают к установке откосов, отливов и подоконников. В последнюю очередь вставляют стеклопакет, фиксируют створки и приступают к регулировке фурнитуры.

Как ухаживают за раздвижными конструкциями?

Любая сложная система требует осторожного обращения, регулярного ухода и обслуживания. Если говорить о раздвижных окнах из алюминия или пластика, то их владельцам надо запомнить несколько рекомендаций.

1. Как минимум 1 раз в 2 года нужно снимать и разбирать створки для очистки. От мусора пыли их избавляют с помощью пылесоса, пыль стирают мягкой влажной тканью.
2. Любая раздвижная система требует бережного обращения, но особенной уязвимы подъемно-сдвижные модели. Поэтому регулярная смазка всех их механизмов — условие обязательное.
3. Если были установлены «холодные» алюминиевые окна, то их уплотнителям необходима ежегодная чистка, так как в незащищенных элементах этих конструкций быстро скапливается большое количество пыли.

Морозная зима нередко становится причиной промерзания створок. Для раздвижных систем применение «грубой силы» запрещено. Замерзшие элементы рекомендуют прогревать строительным феном, но лучшее решение — покупка размораживателя стекол. Первый популярный кандидат — средство Grass Антилед.

Поликарбонатные раздвижные окна для веранды

Данный материал нередко становится идеальным вариантом, когда выбирают способ остекления дачных веранд и беседок своими руками. Простейшая конструкция не потребует специальной фурнитуры. Однако для создания полноценных окон для жилых помещений потребуется ее стандартный комплект.

Конструкции без фурнитуры

Это очень привлекательная система, поскольку сделать ее своими руками относительно легко. Для работы мастеру потребуется лишь стандартный набор инструментов. Устроены такие окна просто: створки их двигаются по направляющим. Основным элементом системы сможет стать деревянный желоб, пластиковый или алюминиевый профиль.

В этом случае кромки заготовок из сотового поликарбоната закрывают торцевым профилем (П-образным). Его стороны, расположенные горизонтально, превращаются в полозья, легкость скольжения гарантирует их гладкая поверхность.

Единственная сложность в данном случае — корректный выбор общей внутренней ширины направляющих профилей. Желоб должен быть вдвое шире, чем поликарбонатные створки с закрепленным торцевым профилем.

Полноценная раздвижная система с роликами

Такие окна должны иметь полный комплект. В него входят:

• направляющие и уплотнители;
• фиксаторы, блокираторы;
• шпингалеты, ручки;
• ролики.

Монтаж системы зависит от набора фурнитуры, в каждом из них есть инструкция по установке. Раздвижные окна для веранды могут быть с рамой, или безрамными. Для последних систем поликарбонат должен быть такой толщины, чтобы створки окна закрывались без зазоров.

Как собирают поликарбонатные раздвижные окна для веранды?

1. Сначала изготавливают раму. Если используют дерево, то в нижней части конструкции выпиливают пазы для роликов.
2. Потом листы поликарбоната размечают. Во время этого этапа учитывают, что воздушные каналы должны располагаться вертикально, так как при горизонтальном их расположении внутри створок будет скапливаться конденсат.
3. После раскроя элементов приступают к монтажу окон. Сначала в проем устанавливают несущую раму. Эта операция не имеет отличий от монтажа стандартных оконных коробок. Если здание построено из дерева, то используют саморезы, если из бетона или кирпича, то раму крепят к проему анкерами.
4. После фиксации и проверки несущей конструкции все зазоры заполняют монтажной пеной. Ее излишки срезают после высыхания. Потом готовят полотна: их торцы закрывают торцевыми планками, их фиксируют силиконовым герметиком, или заклеивают герметичной лентой. К каждой заготовке крепят ролики.

Подготовленные створки вставляют в раму. Их положение регулируют болтами роликовых механизмов. Если есть необходимость, то по краям рамы фиксируют уплотнители. На створках крепят запорную фурнитуру.

Собрать и установить раздвижные окна для веранды своими руками возможно, но такая операция требует внимательности, точности и аккуратности. Чтобы познакомиться с работой поближе, сначала лучше посмотреть, как с конструкциями справляются другие. Например, некоторым хозяевам может пригодиться следующее видео, рассказывающее о этапах операции:

Направляющие для раздвижных окон своими руками. Как сделать раздвижные окна своими руками

Направляющие для раздвижных окон своими руками. Как сделать раздвижные окна своими руками

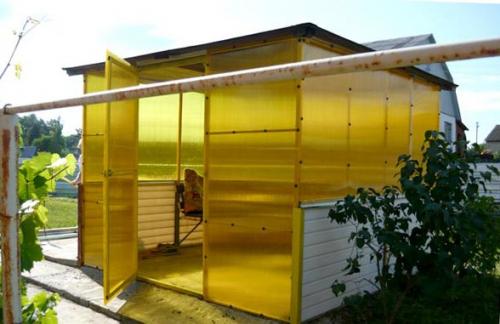

Остекление беседок поликарбонатом выполняется постепенно и включает несколько, указанных выше, этапов. Остекление беседки поликарбонатом своими руками начинается с монтажа профиля. Он должен быть достаточно прочным, чтобы выдержать массу конструкции. На установленный профиль монтируется рама.

Для изготовления рамы рекомендуется использовать древесину. Она более эстетична, чем металл. Кроме того, деревянные рамы более просты в самостоятельном изготовлении и монтаже. В процессе работы, раму следует выровнять относительно каркаса беседки в обеих плоскостях – горизонтальной и вертикальной. Для самой работы и контроля за ее точностью, нужно использовать нивелир и деревянные клинья.

Если нет отклонений и рама смонтирована верно, ее закрепляют к каркасу при помощи стальных анкеров. Этот крепеж идеально подходит для раздвижного остекления поликарбонатом.

Но в полученной конструкции неизбежно останутся щели и зазоры. Окна в беседку из поликарбоната должны служить для утепления и шумоизоляции. Поэтому, зазоры необходимо убирать. Это делается с помощью монтажной пены.

Перемещение фрагмента материала происходит за счет направляющих, которые устанавливаются вместе с рамой. Если планируется подоконник, то его монтировать нужно на стадии крепления рамы к каркасу.

Остатки монтажной пены следует обрезать, а откосы можно закрыть пластиком или деревянными панелями.

При выполнении такого остекления, нужно понимать, что поликарбонат хуже удерживает тепло, чем пластиковое остекление. Ведь листы поликарбоната не имеют таких воздушных пазух. Поэтому, существенные теплопотери будут неизбежными.

Соответственно, если планируется круглодичная беседка, надо предусмотреть источник обогрева. таковым может стать открытый очаг или печь. Данные элементы требуется предусматривать еще на стадии планирования организации пространства беседки. Впоследствии, установить их не всегда будет возможным. Ведь для них необходим монолитный фундамент.

Для зимних беседок наиболее предпочтительным является вариант с остеклением поверх ограждения из дерева. Древесина лучше удержит тепло внутри беседки. Поскольку основные теплопотери будут приходиться на остекленную часть беседки, то их объем существенно уменьшится.

Наиболее высокими теплопотери будут при сплошном остеклении поликарбонатом от пола до потолка. В этом случае. надо предусматривать более серьезный обогрев на зимний период.

Как сделать раздвижные окна из поликарбоната своими руками. Окна из поликарбоната – самый простой вариант конструкций

Если по той или иной причине обычные окна не подходят или вы ищете более дешевый вариант, то это обзор подскажет интересное решение. Можно сделать обычные или раздвижные окна из поликарбоната своими руками, материал прост в работе, весит немного и имеет демократичную стоимость. Давайте разберемся с тем, как организовать рабочий процесс и на что следует обратить самое пристальное внимание.

Технология изготовления

Перед написанием этого обзора я решил посмотреть, что по этому поводу говорят другие ресурсы. В итоге увидел, что все статьи на эту темы переписаны с одного источника, причем люди, рассказывающие о том, как проводить работы, понятия не имеют, как на самом деле выглядит процесс. Поэтому мы будет разбираться с вами от начала и до конца, так как ничего путного в сети все равно нет.

Подготовительный этап

Прежде чем приступать к работам, нужно провести целый ряд важных мероприятий и разобраться во множестве нюансов. Для начала вы должны решить, какой поликарбонат будет использоваться.

Есть два основных варианта:

• Сотовый поликарбонат представляет собой два полимерных листа, между которыми расположены перемычки-ребра, которые придают материалу прочность. За счет воздушных каналов внутри этот вариант обладает хорошими тепло и звукоизоляционными показателями. Стандартная ширина листа 2,1 метра, длина 6 метров, толщина 6-10 мм, больше для окон не нужно, цена листа толщиной 6 мм составляет около 3000, а толщиной 10 мм порядка 4300 рублей;

Этот тип хорошо держит тепло, но не очень хорошо пропускает свет

• Монолитный поликарбонат напоминает стекло, он полностью прозрачный, но у него есть и целый ряд дополнительных преимуществ – материал гибкий, ударопрочный и может иметь разные расцветки. Толщина варьируется от 2 до 8 мм, что позволяет выбрать лучшее решение, стандартные размеры листа 2,05х3,05 мм.
  Единственный минус – высокая цена, лист толщиной 3 мм обойдется около 7000 рублей, а если толщина 6 мм, то придется выложить уже 13-14000 рублей;

Если бы не высокая стоимость, этот материал пользовался бы огромной популярностью

И тот и другой вариант хорошо гнется, но монолитный можно гнуть в любом направлении, а сотовый только поперек ребер, если перегнуть его вдоль, то он сломается.

Раздвижные окна своими руками. Виды поликарбоната

Раздвижные окна из поликарбоната для беседки могут изготавливаться из двух видов материала. На рынке представлен сотовый и монолитный поликарбонат.

Виды поликарбоната

Сотовый материал состоит из двух соединенных между собой плит. Между ними имеется заполненное воздухом пространство. Благодаря ему данный материал отличается высокими теплоизоляционными свойствами. Кроме того, сотовый поликарбонат хорошо защищает от посторонних шумов. Этот материал недорогой, он не пропускает солнечный цвет. Его недостатком является именно отсутствие светопропускаемости. Поэтому. В беседке не будет солнечного цвета.

Если необходимо обилие солнечного света, то понадобится прозрачный материал. Это монолитный поликарбонат. Он наилучшим образом подойдет для создания раздвижных оконных конструкций в классическом понимании.

Преимущества поликарбоната

Поликарбонат является отличной альтернативой стеклу. Этот материал обладает некоторыми свойствами, которые делают его универсальным для остекления, изготовления теплиц и других к4онструкций. Указанные свойства следует перечислить отдельно:

• Это прочный материал. По данному показателю он не уступает современным пластиковым стеклопакетом. Поликарбонат сможет без повреждений выдержать ударные и прочие механические воздействия;

• Стоимость материала невысока. Поэтому, общая цена готовой конструкции будет на несколько порядков меньше, чем аналогичных пластиковых изделий с алюминиевым профилем. Это делает поликарбонатное остекление более доступным и популярным;
• При повреждении, заменить фрагмент поликарбоната не составит труда. Для этого не придется разбирать всю оконную конструкцию;
• Материал не поддерживает горение и совершенно безопасен в пожарном отношении;
• Он обладает высокой устойчивостью к разного рода внешним воздействиям. Так, поликарбонат не деформируется от прямого воздействия солнечных лучей, он не лопается от перемерзания. При этом качественный материал не темнеет со временем, не выцветает. Поэтому, монолитный поликарбонат сохранит изначальный уровень светопропускаемости в течение всего эксплуатационного периода.

Нужно отметить еще и простоту ухода за раздвижными окнами. Их легко можно очистить при помощи обычных средств домашней химии.

Как сделать раздвижные окна своими руками

Остекление беседок поликарбонатом выполняется постепенно и включает несколько, указанных выше, этапов. Остекление беседки поликарбонатом своими руками начинается с монтажа профиля. Он должен быть достаточно прочным, чтобы выдержать массу конструкции. На установленный профиль монтируется рама.

Для изготовления рамы рекомендуется использовать древесину. Она более эстетична, чем металл. Кроме того, деревянные рамы более просты в самостоятельном изготовлении и монтаже. В процессе работы, раму следует выровнять относительно каркаса беседки в обеих плоскостях – горизонтальной и вертикальной. Для самой работы и контроля за ее точностью, нужно использовать нивелир и деревянные клинья.

Если нет отклонений и рама смонтирована верно, ее закрепляют к каркасу при помощи стальных анкеров. Этот крепеж идеально подходит для раздвижного остекления поликарбонатом.

Но в полученной конструкции неизбежно останутся щели и зазоры. Окна в беседку из поликарбоната должны служить для утепления и шумоизоляции. Поэтому, зазоры необходимо убирать. Это делается с помощью монтажной пены.

Перемещение фрагмента материала происходит за счет направляющих, которые устанавливаются вместе с рамой. Если планируется подоконник, то его монтировать нужно на стадии крепления рамы к каркасу.

Остатки монтажной пены следует обрезать, а откосы можно закрыть пластиком или деревянными панелями.

Этот вариант позволяет наполнить беседку светом

При выполнении такого остекления, нужно понимать, что поликарбонат хуже удерживает тепло, чем пластиковое остекление. Ведь листы поликарбоната не имеют таких воздушных пазух. Поэтому, существенные теплопотери будут неизбежными.

Соответственно, если планируется круглодичная беседка, надо предусмотреть источник обогрева. таковым может стать открытый очаг или печь. Данные элементы требуется предусматривать еще на стадии планирования организации пространства беседки. Впоследствии, установить их не всегда будет возможным. Ведь для них необходим монолитный фундамент.

Для зимних беседок наиболее предпочтительным является вариант с остеклением поверх ограждения из дерева. Древесина лучше удержит тепло внутри беседки. Поскольку основные теплопотери будут приходиться на остекленную часть беседки, то их объем существенно уменьшится.

Наиболее высокими теплопотери будут при сплошном остеклении поликарбонатом от пола до потолка. В этом случае. надо предусматривать более серьезный обогрев на зимний период.

Что такое направляющие для раздвижных алюминиевых окон и как их установить?

Работа раздвижных систем основана на мягком передвижении створок в нужную сторону.

Вектор движения обеспечивают направляющие.

Существует несколько вариантов детали, которые дают возможность расширить функциональные возможности раздвижного алюминиевого окна.

Рассмотрим подробнее, что такое направляющие для раздвижных окон из алюминия и в чем особенности их установки.

Что собой представляют?

Это вспомогательные детали, которые служат для перемещения створок друг относительно друга по заданной траектории. Перемещение происходит при раздвижном открывании алюминиевого окна. Створка движется по рельсе в сторону глухой части окна. Направляющие в системе очень важны. От их качества зависит долговечность и удобство эксплуатации конструкции.

В раздвижном механизме петли заменены роликами. Но это не мешает ставить створки под определенным углом в режиме проветривания, как и в традиционных системах открывания. Ролики крепятся только снизу или одновременно внизу и вверху. Во втором случае распределение нагрузки происходит более равномерно и срок эксплуатации алюминиевого раздвижного окна увеличивается.

Важно! Нижний элемент следует регулярно очищать от грязи, иначе створку заклинит.

Зачем они нужны?

Раздвижные оконные конструкции могут включать от 2 до 6 секций. В каждую створку встроены колесики. В направляющих есть рельсы, по которым эти колесики движутся.

Благодаря направляющим элементы раздвижной системы перемещаются по нужной траектории и до нужной отметки. В одной системе может быть несколько деталей.

Ширина оконного профиля зависит от количества полос. Существуют варианты 2-х и 3-х полосные. Например, ширина двухполосного профиля равна 64 мм.

Какие виды используются в конструкции?

Алюминиевое окно с раздвижной системой представляет собой целую систему направляющих со створками, встроенными в них.

Выбор типа элемента осуществляется в зависимости от вида раздвижной системы:

1. Параллельно-раздвижная система. Самый распространенный вариант. Он позволяет провести на раме монтаж не одной створки, а нескольких. Створки будут двигаться автономно друг от друга и соответственно на отдельных направляющих, которые могут иметь 2 или 3 роликовой полосы.
2. Вертикально-раздвижная. Применяется для объектов с небольшими проемами. В этом случае движение створки происходит по вертикали (вверх-вниз).
3. Система «Слайдер». Открывание оконных створок происходит по принципу шкафа-купе влево-вправо.

Также следует учесть, что системы открывания могут быть:

• сдвижными;
• комбинированными.

Второй вид позволяет не только сдвигать, но также открывать или откидывать створку. К нему относится параллельно-сдвижная откидная система.

Для монтажа используются роликовые направляющие. Это самые доступные и простые выдвижные элементы. Верхние детали служат для закрепления створок, а в нижних или боковых крепятся ролики для передвижения створок. Различаются внешние и внутренние направляющие. Внешние монтируются с внешней стороны раздвижного окна, внутренние — со стороны помещения.

Примеры производителей

Производители элемента для раздвижных алюминиевых окон:

1. Контроль качества на всех этапах производства.
2. Стильный дизайн.
3. Доступные цены.
4. Длительный гарантийный срок.

1. Длительный срок эксплуатации.
2. Прочность.
3. Качество покраски.
4. Пожаробезопасность.
5. Антикоррозийные свойства.

1. Большой ассортимент.
2. Высокое качество.
3. Частичное и полное выдвижение.

Отдельно стоит рассмотреть элементы производства Китая и Польша. Они отличаются меньшей ценой, но демонстрируют достойное качество и стильный дизайн.

Правила установки в створки

При правильном монтаже створок срок эксплуатации раздвижного алюминиевого окна становится максимальным. Четкое соблюдение условий гарантирует безупречную работу системы. Основные правила установки:

1. Тщательно выполнить замеры рамы для точного крепежа направляющих с помощью рулетки. Разрезать детали в соответствии с полученными размерами.
2. Выдерживать шаг крепления.
3. Сверлить отверстия точно по отметкам, иначе полозья становятся криво. Передвижение створок будет нарушено.
4. Обязательно обеспечить отток воды из канала, где передвигаются створки. Иначе направляющие выйдут из строя из-за замерзания в них воды.
5. Четко выставить оконную конструкцию по уровню, чтобы не было перекосов.
6. Выдерживать чередование монтажа элементов, если система имеет несколько полос.

Алюминиевое окно раздвижное двухстворчатое на двух направляющих:

Трёхстворчатое на двух деталях:

Трёхстворчатое на трёх направляющих:

Четырёхстворчатое на двух элементах:

Пятистворчатое на двух направляющих:

Шестистворчатое на двух деталях:

Шестистворчатое на трёх направляющих:

Какие инструменты потребуются?

Перечень необходимых инструментов и материалов для работ по установке направляющих:

• рулетка;
• отвертка или шуруповерт для закручивания саморезов;
• ножовка или ножницы по металлу;
• наждачная бумага или напильник;
• дрель и сверло с острой заточкой.

Важно! Кроме этого, могут понадобиться остро заточенный нож или надфиль для наметки мест под сверление (кернения).

Пошаговая инструкция по установке

Монтаж направляющих производится непосредственно перед установкой оконных створок. Предварительно должна быть установлена рама по всем правилам — без прогибов и строго по уровню. Затем нужно:

1. Подготовить детали. Сначала измерить раму по горизонтали, затем отпилить профиль нужной длины. Замеры рекомендуется проводить рулеткой. Если готовый элемент соответствует замеру, то его берут целиком. Для вертикальных направляющих следует замерять раму по вертикали. В процессе работы провести подгонку детали под размер.
2. Место спила аккуратно зачистить надфилем или наждачной бумагой, чтобы оно было гладким.
3. Наметить точки фиксации направляющих к раме.
4. Подготовленные детали прикрепить с помощью саморезов или шурупов. Последовательность крепления к сторонам рамы — сначала к верхней, затем к нижней, потом к боковым.

Промежуток между двумя соседними отверстиями должен быть не более 30 см. Зазор между рамой и направляющими нельзя оставлять более 5 см. Иначе в зимнее время стена промерзнет.

Собранную створку нужно сначала вставить в верхние полозья, а затем роликами — в нижние. Провести регулировку створок и всей фурнитуры, добиваясь четкой работы всей системы.

Возможные сложности и ошибки

В момент установки направляющих на раздвижные алюминиевые окна могут быть допущены ошибки, которые усложняют дальнейший монтаж и эксплуатацию системы:

1. Неправильно выполненные замеры и разметка направляющих. Детали не соответствуют размерам рамы, поэтому не смогут выполнять свои функции.
2. Отсутствует зачистка мест спила. Соединение будет некачественным — движение роликов с затиранием.
3. Отсутствие четкого крепежа направляющих к раме. Даже при минимальном сдвиге отверстий, деталь становится неровно, не выдерживается параллель, работа раздвижной системы нарушается.
4. Не выдержан зазор между рамой и деталью. Это приводит к промерзанию рельс, движение роликов становится невозможным.

Важно! Установка направляющих требует умения. Если опыт работы с раздвижными системами отсутствует, то лучше доверить монтаж специалистам.

Причины замены

Необходимо регулярно осматривать окно и проверять работу системы. Чтобы не довести ситуацию до полной замены окна, следует обращать внимание на:

1. Провисание створки. Этот дефект является причиной появления сквозняков и некорректной работы направляющих. Деталь стоит недешево, а отсутствие плавного хода роликов может привести к серьезным проблемам в системе. Если регулировка не дает результата, необходимо менять элемент.
2. Установка некачественной детали. В этом случае срок службы направляющих значительно снижается, особенно при активном использовании системы.
3. Избыточные усилия при передвигании створок. Это может привести к изгибу рельсов.
4. Загрязнение нижнего элемента или попадание посторонних предметов.

Для замены детали необходимо сначала демонтировать систему, затем повторить процесс установки.

Инструменты и процесс

Чтобы заменить направляющие, вначале понадобится снять створки, затем открепить элемент. Нужно приготовить шуруповерт. Если подобного инструмента нет, можно воспользоваться отверткой.

Процесс демонтажа начать со снятия створок. Вариант действия зависит от конструкции направляющих:

1. Взять створку за боковые стороны и приподнять вверх. Нужно вынуть низ из направляющих, затем убрать створку.
2. Если на направляющей есть насечки, то край створки следует довести до них, а затем снимать.
3. При наличии пазов, снятие створки провести только после их совмещения.
4. Если установлены блокирующие заглушки, то их сначала убрать, а затем приступить к демонтажу створки.
5. Затем выкрутить саморезы шуруповертом или отверткой.
6. Снять направляющие.
7. Заменить новыми деталями такого же размера.
8. Прикрепить новыми саморезами.
9. Вставить створку.

Процесс замены завершен.

Заключение

Направляющие очень важны при эксплуатации системы раздвижных алюминиевых окон. От качества и правильности установки детали зависит долговечность и корректность работы всей конструкции. Необходимо тщательно соблюдать все рекомендации по установке, уходу и замене направляющих. В сложных ситуациях рекомендуется обращаться к профессионалам.
