Как установить трубу на крыше из профнастила

Труба на крыше из профнастила

Современный кровельный профнастил очень прочен, надежен и имеет длительный срок службы. Специальная форма профиля этого материала, в том числе и наличие у кровельных профнастилов капиллярной канавки, позволяет сделать крыши из профилированного листа практически герметичными.

Но в конструкции любой кровли всегда есть коньки, ендовы и различные примыкания. Особенно часто течи появляются в местах, где выполняется вывод печной трубы через профнастил кровельного покрытия.

Совсем недавно, когда печное отопление имел практически каждый жилой дом, кирпичная дымовая труба на крыше из профнастила имела специальное утолщение, не позволявшее воде стекать по ее стенкам. Но сейчас такое утолщение на кирпичных трубах практически никогда не делается.

Кроме того, при строительстве индивидуальных жилых домов очень часто используют дымовые трубы круглого сечения. Поэтому особую важность приобретает правильная герметизация кровли в месте примыкания трубы к кровле. Большое значение имеет и место, где расположен проход дымохода через профнастил кровельного покрытия.

Оглавление статьи (нажмите, чтобы открыть)

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Примыкание профнастила к круглой трубе

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

• Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
• Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

• легкий вес;
• продолжительный эксплуатационный период;
• внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними. Читайте также: «Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли».

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками. Читайте также: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать».

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

• Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
• Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Полезное видео

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

Как вывести трубу через крышу из профнастила

Кровля из профнастила – один из самых популярных вариантов быстровозводимых крыш, причем самым проблематичным участком является вывод трубных коммуникаций. Важна не только защита от проникновения влаги в местах стыковки, а и пожарная безопасность для проходящих в «кровельном пироге» дымоотводящих конструкций.

Виды труб

Установка трубных конструкций на крыше с профлистом может выполняться как при сборке кровли, так и в последствии при необходимости, причем трубные коммуникации отличаются по назначению всего на 2 типа: вентиляционные (вытяжные) и дымоходные. Их главным отличием является температурный режим проходящих воздушных потоков (газов), поэтому для них существуют общие требования по созданию вентиляционной тяги и индивидуальные для обеспечения пожарной безопасности. Трубные коммуникации различают на виды по материалу изготовления:

• Классические кирпичные дымоходы – при лицевом (чистовом) способе укладки не требует декорирования и отличается повышенной эксплуатационной надежностью и техническими характеристиками. За счет достаточной толщины стенки и теплоизоляционных характеристик кирпича резких температурных перепадов не происходит, что положительно отражается на тяге воздуха без возникновения конденсата. Единственным недостатком является габариты кирпичного дымохода и необходимость возведения на месте только профессиональными строителями, что перспективно выполнять до укладки профнастила на кровле. Кирпичные трубы возводят как для дымоходов, так и для вентиляций.
• Стальные трубные коммуникации (круглые и прямоугольные) – самый бюджетный вариант на крыше с профлистом с быстрым возведением легкой конструкции, поэтому установка может быть выполнена совершенно в любой момент. Использование доборных элементов ускоряет и повышает качество сборки. Из негативных моментов: малый срок эксплуатации и большая теплоотдача, что вызывает образование конденсата и ускоренных коррозионных процессов. Стальные трубы больше перспективны для вентиляционных коммуникаций, а в случаях необходимости создания дымохода настоятельно рекомендуется выполнять теплоизоляцию.
• Сэндвич-трубы – представляют трубу в трубе с заполнением пространства теплоизоляционным материалом. Это универсальный быстровозводимые трубные коммуникации с отличными техническими характеристиками, причем сама конструкция отличается малым весом, что особо перспективно на облегченных кровлях из профнастила. Существенная ценовая категория отлично окупается длительным и надежным сроком эксплуатации. Из сэндвич-труб возводят как дымоходы, так и вентиляционные каналы.
• Модульные трубные конструкции – это сочетание современных технологий и классических материалов. Представляют собой многослойные трубы с использованием шамота, глины и минеральной теплоизоляции, поэтому по техническим характеристиками не уступают классическим кирпичным, но вес таких труб весьма существенный, что и требует блочного исполнения. Модульные трубы имеют много модификаций и отлично подходят как для вентиляционных каналов, так и для дымоходов.

К дымоходам предъявляются повышенные требования по герметичности и пониженной теплопередачи, чтобы не возникало предпосылок воспламенения кровельного «пирога» или накопления отопительных газов. По техническим требования все дымоходы должны иметь теплоизоляционные раструбы и теплокомпенсационный зазор порядка 200 миллиметра в зоне прохода трубы через кровельный «пирог». Выбор вида и возведение трубных конструкций на крышах из профнастила зависит от технических возможностей и стадии сооружения крыши.

Выбор места для вывода трубы

Выбор места вывода труб на крыше из профнастила безусловно в первую очередь зависит от целостности валочной конструкции, обрешетки и расположения теплогенерирующих приборов, установок, вентиляционных точек, при этом трубные каналы не обязательно, но желательно, должны быть прямыми. Изгибы дымоходов и вентиляционных каналов должны быть в разумных пределах с использованием поворотных углов порядка 30-50 градусов. Допускается использование угловых переходов в 90 градусов с обязательной организацией каналов для очистки и отделов накопления конденсата, твердых частиц сгоревшего топлива.

Вывод трубы на крыше из профлиста целесообразно выводить максимально ближе к коньку крыше или даже непосредственно в сам конек, что позволяет минимизировать размерность высоты трубы, что важно для стойкости к ветровым нагрузкам. Чем дальше от конька и ближе к краю ската находится труба, тем она должна быть выше, так как берутся в расчет аэродинамические характеристики крыши (завихрение воздушных потоков), что крайне важно для обеспечения нормальной тяги без признаков обратной тяги или задувания ветра в каналы.

Близкое расположение трубы к коньку обеспечивает размещение большей части коммуникации в подкровельном, чердачном пространстве, что конструкционно выгодно и облегчает создание крепкого и надежного канала. К тому же снижаются температурные перепады, а чердак становится более теплым. Высота трубы на коньке крыше должна быть на менее 0.3 метра, в идеале 0.5-0.6 метра.

Оптимальное расположение труб от конькового ребра находится в пределах 50-80 сантиметров, причем вполне достаточно 0.5 метра высоты трубы. При удалении трубы от конька на расстоянии более 1 метра обязательно придерживаются правилу допустимого уменьшения высоты трубы относительно горизонтальной плоскости конькового гребня с сектором снижения до 12 градусов.

Виды материалов для герметизации

Одним из важных и сложных этапов возведения трубных конструкций на крыше является герметизация места прохождения трубы через кровлю, причем используются различные способы, методы и материалы в зависимости от вида, типа и формата трубы. В случаях с кирпичными и прямоугольными дымоходами используются комплекты доборных элементов из тонколистового металла. Металлические укрывные планки за счет особой формы и расположения в несколько слоев обеспечивают защиту термокомпенсационного шва от воздействия осадков.

Для повышения герметичности используются силиконовые герметики, которые обладают хорошей адгезией и эластичностью в широких температурных пределах. Бюджетным герметизирующим составом является битумные мастики. Круглые трубные коммуникации загерметизировать штатными металлическими планками практически нереально, поэтому производители кровельных конструкций выпускают специализированные доборные элементы, в ряду которых по популярности можно отметить:

– специализированные эластичные накладки в виде колпака с центральным корректируемым под требуемый размер трубы вырезом. Проходка имеет большую площадь перекрытия, обладает высокой эластичностью, что позволяет надежно герметизировать трубы с уклоном ската до 20 градусов. Проходки изготавливаются либо из термостойкой резины EPDM с предельной температурой эксплуатации до 135 °С, либо из термостойкого силикона с предельной рабочей температурой порядка 240 °С, что в обоих случаях подходит для большинства дымоходов и тем более вентиляционных каналов. Используются проходки на любых типах кровли, в том числе из профлиста и могут быть смонтированы буквально в считанные минуты в любой сезон и погоду. Предельный типоразмер проходок Мастер Флеш под трубы диаметром 660 миллиметра. Стоит отметить, что существуют «разъемные» проходки Master Flash, которые имеют соединительный шов, позволяющий монтаж без проблематичного продевания трубы, что особо актуально в случаях, изолированных неравномерным слоем труб.
• Доборные элементы и конструкции под маркой Krovent – целый ряд специализированных изделий для создания трубных коммуникаций, которые отличаются не только высокой эксплуатационной надежностью, а и современным презентабельным внешним видом. Изделия изготавливаются на основе современных полимеров, что ограничивает рабочий температурный режим до 80 градусов, а значит подходит только для вентиляционных каналов или в качестве декорирования, герметизации теплоизолированных дымоходов.
• Продукция под маркой Vilpe имеет специализацию по созданию вентиляционных систем и имеет широкий ассортимент доборных элементов, трубных конструкций, колпаков, насадок. Имеют не только отличные технические характеристики, длительный срок эксплуатации, а и современный презентабельный внешний вид, но изделия изготавливаются на основе стойких полимеров и композитов, что в большинстве недопустимо их применение в качестве дымоходов, а только при достаточной и правильной теплоизоляции в качестве декорирующих и герметизирующих чехлов.

Подбор материалов и доборных элементов для герметизации труб осуществляется в каждом частном случае на основе их технических характеристик. Стоит учесть, что проходные элементы имеют привалочную площадку под различные виды кровельного металлопрофиля.

Подготовка места для вывода дымохода

Местам прохода трубных коммуникаций через крышу уделяется особое внимание и выполняется целый ряд условий, подготовительных мероприятий, причем для вентиляционных каналов все несколько проще, а вот к дымоходам предъявляются более жесткие требования:

• Расстояние до легковоспламеняющихся элементов кровли должно составлять не менее 300 миллиметров.
• Используются только негорючие (минеральные) уплотнительные и изолирующие материалы.
• В местах прохода трубы через кровлю выполняется раструб или дополнительный слой теплоизоляции с созданием пожаробезопасного короба из металла.
• В случаях необходимости создания горизонтального участка дымохода его длина не должна превышать 1 метра.

Вывод дымохода через кровлю из профнастила выполняется в несколько этапов:

• Определение габаритов и массы трубы для расчета конструкционной опоры и фиксации.
• Разметка места установки с учетом особенностей балочной конструкции и обрешетки.
• Вырезка в несколько этапов отверстия под трубу в металлопрофиле и остальном кровельном «пироге», причем загиб краев металла выполняется наружу, а теплоизоляции внутрь. Отверстие должно быть на пару сантиметров больше диаметра трубы, что обеспечивает беспрепятственную корректировку размещения коммуникации и создает термокомпенсационный зазор.
• В месте выреза выполняется усиление обрешетки в виде короба с габаритами более диаметра грубы на 250-300 миллиметра.
• Непосредственно установка трубы.
• Наполнение короба минеральной ватой или другим теплоизолирующим негорючим материалом (керамзитом, крошкой, глиной).
• Установка наружного гидроизоляционного фартука.

Это основные шаги, которые выполняются при монтаже труб на крыше. При установке следует обращать внимание на вертикальное положение дымохода и его высоту над кровлей.

Как правильно вывести трубу через крышу из профнастила

Вывод трубы через крышу из профнастила выполняется по всем общим пожарным требованиям с надежной герметизацией шва. Единственной отличительной особенностью для кровли из профлиста является повышенное поглощение тепла металлом, что требует несколько увеличенного теплового зазора с дымоходом.

В зависимости от геометрии трубной конструкции для герметизации используются комплекты накладных металлических планок или эластичные проходки Master Flash, которые обеспечивают надежную герметизацию даже на высокопрофилированных кровлях. Для герметизации всех стыков используется специализированный кровельный герметик на основе термостойких силиконов. Термокомпенсационный зазор заполняется легкими негорючими теплоизолирующими материалами (минеральная или базальтовая вата).

Как вывести трубу через крышу из профнастила в бане

Баня относится к пожароопасным объектам, а дымоход в ней подвергается более жестким температурным нагрузкам, что требует внесения нескольких обеспечивающих пожарную безопасность мероприятий:

• Кожухи перекрытия с обоих сторон по возможности увеличиваются до максимальных размеров с нахлестом порядка 380 миллиметров на сторону, при этом они должны быть только из негорючего материала: металл, силикон.
• Термокомпенсационный зазор в профнастиле должен составлять не менее 50 миллиметров на сторону.
• Дымоход должен располагаться на расстоянии не менее 400 миллиметров от любых балочных и обрешеточных конструкций при условии заполнения пространства минеральным теплоизолятором.
• Проходная часть обязательно должна быть цельной, единой во избежание утечки опасных газов и их возгорания, а также иметь усиленный теплоизоляционный кожух.
• Дымоход должен быть строго вертикальным с минимальным количеством участков угловых переходов и тем более горизонтальных участков.

Проверка герметичности соединения

Герметичность дымохода как коммуникации и мета прохода через кровлю – важнейшие факторы надежной эксплуатации. Проверка герметичности трубного колодца выполняется дымовыми элементами, которые имеют специфический запах и дымовую окрашенную интенсивность, что позволяет определить наличие или отсутствие мест прорыва газовых продуктов. Даже минимальная обратная тяга (проникновение дыма в помещение) свидетельствует о нарушении герметичности, неверно созданной коммуникации или ее засорении.

Важно отметить, что испытания проводятся только нетоксичными и невоспламеняющимися веществами, а именно только специальными дымовыми «шашками». Проверка гидроизоляции на крыше из профнастила выполняется штатно имитацией водных потоков под разными углами и интенсивностью, причем разгерметизация может обнаруживаться проявления влаги по трубе, стыку, а при действующей отопительной системе возникновением пара, интенсивного испарения.

Как правильно вывести трубу через крышу из профнастила

Печная труба обязательно устанавливается при нахождении в доме отопительного оборудования. При организации такого канала возникает необходимость провести канал через конструкцию кровли. В это статье мы расскажем, как вывести трубу через крышу из профнастила правильно и избежать ошибок с негативными последствиями.

Виды печных труб, применяемые в жилых домах

Перед тем, как монтировать печной канал, необходимо выбрать дымоходную трубу. В продаже представлены готовые печные трубы, которые существенно упрощают процесс установки и делают эксплуатацию оборудования и канала с отводом отработанных газов безопасной. К распространенным типам дымовых труб относятся:

Ранее также использовались для выведения дымохода через крышу асбестовые трубы. Это материал, который обладает высокой твердостью и точностью геометрической формы. Однако такие изделия имеют существенные недостатки. Среди них выделяются низкая огнестойкость и хрупкость на морозе. Также при нагреве материал способен выделять волокна асбеста, которые являются канцерогеном. Столь существенные изъяны стали причиной отказа от применения асбестовых труб в качестве печных в жилом строительстве.

Где на крыше из профнастила выводить печную трубу

При выведении дымохода на крыше из профнастила важно определить место. От этого будет зависеть качество эксплуатации дымохода и целостность конструкции стропил и обрешетки.

Рациональнее всего выполнять вывод дымохода на крыше из профнастила как можно ближе к коньку. Однако устанавливать его непосредственно в коньковом ребре (прогоне) не стоит. Это связано с потребностью резки подконьковой доски. Следовательно, теряется прочность всей кровельной конструкции.

Лучше всего делать вывод на крыше из профнастила на удалении от 0,5 до 0,8 метров от конькового ребра. Точная дистанция должна определяться, исходя из расположения досок обрешетки. Дымоход должен проходить между ним на расстоянии. Не допускается контакт печной трубы с деревянными конструкциями стропил и обрешетки, так как это может провоцироваться возникновения пожара.

Монтаж печной трубы в верхней части ската объясняется также и эксплуатационными параметрами. Среди них:

• В зимнее время над верхней частью дымохода будет формироваться снежная шапка. Чем ниже находится печная труба к карнизу, тем большая толщина снежной шапки образуется в итоге. Снежный слой будет давить своим весом на профнастил и обрешетку. Это может вызывать деформации и разрушения кровельной конструкции в месте вывода дымохода.
• При размещении у конька вылет трубы составит около 50 см. Это небольшой показатель. За счет небольшого вылета, холодный воздух будет оказывать меньшее влияние на стенки труб. Снижается риск образования конденсата внутри полости дымохода и ухудшение его эксплуатационных качеств.

Если конструкции чердака, расположение печного оборудования в доме или сама кровля из профнастила не позволяет вывести дымоходных канал около конька, то монтируют ее в центральной части ската и даже на небольшом удалении от карнизного свеса. В таком случае особое внимание уделяют:

• Длине вылета печной трубы над поверхностью кровли.
• Усилению обрешетки и герметизации стыков между элементами конструкции.
• Для снижения снеговых нагрузок в зимнее время над трубой обустраивают снегозадержатели. Для из установки выполняют также дополнительное укрепление обрешетки.

Все это повышает стоимость работ и делает из более трудоемкими. Также увеличивается время, затрачиваемое, на вывод печной трубы через крышу из профлиста.

Подготовка кровли из профнастила под вывод дымохода

Если дымоход выводиться через крышу, на которой уже уложен профнастил, то изначально необходимо сделать отверстие для установки трубы. Для этого на первом этапе определяется место вывода канала с учетом расположения досок обрешетки. Затем в этом месте чертят контуры для вырезания части профильных листов и проделывания отверстия в материалах кровельного пирога.

При выполнении разметки контура и вырезания отверстия следует учитывать не только размеры выводимой трубы, но и ширину защитного кожуха. Он устанавливается с целью изоляции нагреваемых стенок трубы с кровельными материалами.

Следует учитывать, что в месте вывода печной трубы должна предусматриваться сплошная обрешетка. Это лучше всего предусматривать на этапе строительства кровли. В ином случае, верхнее покрытие (листы профнастила) нужно аккуратно снять и усилить обрешетку дополнительными досками.

Вывод трубы дымохода в кровле из профнастила

После выполнения подготовительных этапов можно приступать к обустройству места вывода печной трубы. Основные тонкости технологии следующие технологии:

• Выводимую трубу обкладывают защитными фартуками по периметру отверстия. Внутренние планки крепят к доскам обрешетки под кровельным покрытием – профнастилом. Первую часть фартука монтируют под нижней стенкой трубы. Далее выполняется монтаж внутренних боковых планок примыкания. Затем – верхняя.
• Укладывать фартуки нужно вплотную к защитному кожуху. Для герметизации стыков используют кровельный герметик. Он обеспечивает защиту от протечек по зазору у трубы и попадания влаги в подкровельное пространство.
• К обрешетке фартук крепится при помощи гвоздей. Места установки крепежа следует герметизировать уплотнительной лентой.
• По периметру стенок кожуха закрепляется желоб. Он необходим для отвода конденсата и дождевой воды от дымохода и перенаправления ее вниз по скату.
• Обязательно монтируется гидрозащитная подложка под фартуком. Она исключает образование конденсата между стальным добором и деревянными конструкциями обрешетки.

Если через крышу из профнастила выводиться кирпичный дымоход, то дополнительно по его периметру делают канавки для размещения полок внешних планок примыкания. При таком исполнении достигается качественная герметизация с отсутствием зазоров между добором и кирпичной стенкой трубы. Быстро проштробить борозду можно при помощи болгарки.

Вывод и герметизация печной трубы на крыше из профлиста

После выполнения укладки нижних планок примыкания и фартука, приступают к обводке печной трубы профнастилом и герметизации конструкции.

• Профильные листы вырезают по намеченному контуру при помощи ножниц по металлу. Не рекомендуется применять болгарку. Абразивное воздействие будет перегревать металл. В месте реза образуется окалина. Если в качестве кровельного используется крашеный профнастил, то с большой вероятность. Полимерный слой отойдет от поверхности, а металл со временем начнет ржаветь, появятся протечки.
• Листы, с вырезанными в них отверстиями для обводки дымохода, устанавливают на крышу и закрепляют к обрешетке при помощи кровельных саморезов.
• После монтажа профнастила, по периметру дымоходной трубы устанавливаются верхние планки примыкания. Сначала закрепляется нижняя планка под трубой. Дальше планки по бокам. Последней крепится верхняя часть обводки. Такая последовательность позволяет получить правильный нахлест, при котором дождевая и талая вода будут стекать по поверхности к желобам водостока и не попадать в щели под доборами.
• Выполняя монтаж планок примыкания, обязательно следует использовать герметизирующее атмосферостойкие составы. Силиконовый герметик в данном случае подходит меньше всего. Это недолговечный материал, который при воздействии внешнего воздуха и солнечных лучей способен трескаться и разрушаться. Лучше использовать кровельные герметики на битумной основе.

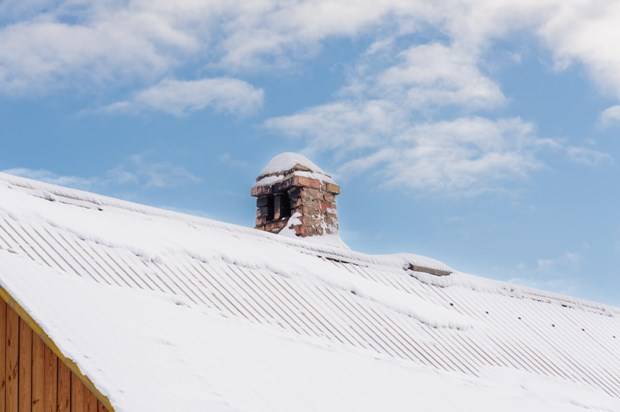

Вывод круглой трубы через крышу из профлиста

Если на крыше из профлиста выводиться труба круглого сечения, то для уплотнения стыков должна устанавливаться специальная насадка. Это резиновое изделие в виде пластины с манжетой и отверстием в ней. Такие приспособления называют проходками.

Проходки закрепляют перед монтажом наружных планок примыкания. Их продевают на трубу и опускают до кровельного покрытия. Далее проходка выравнивается. На ее нижнюю часть наносится кровельных герметик. При помощи герметика проходка приклеивается к поверхности профнастила.

После установки проходки выполняется крепление металлических накладок, выполняющих роль внешнего фартука. Такие накладки закрепляются кровельными саморезами. Место их стыка с трубой следует замазать кровельным герметиком во избежание образования течи.

Если после вывода дымохода через крышу из профнастила вы заметили течь, то ее следует оперативно устранить для того нужно найти причину – место, откуда вода попадает под кровлю. Место соединения можно изолировать при помощи кровельного герметика. Также допускается проклейка стыков битумной самоклеящейся лентой для гидроизоляции.

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

• легкий вес;
• продолжительный эксплуатационный период;
• внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними. Читайте также: «Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли».

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками. Читайте также: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать».
