Как сделать карниз на плоской крыше

Как сделать примыкание острой крыши к почти плоской. Карнизный свес плоской кровли

Как сделать примыкание острой крыши к почти плоской. Карнизный свес плоской кровли

Монтаж узлов на кровле в 2 слоя из материалов ТЕХНОЭЛАСТ. Примыкание к карнизному свесу

Данный вид работ рассмотрим на конкретном примере.

Для устройства карнизного свеса понадобится Т-образный кровельный костыль и свес из оцинкованной стали.

Т-образный кровельный костыль — предназначен для крепления оцинкованных отливов и фартуков на парапеты. Костыль должен быть толщиной не менее 4 мм и покрыт антикоррозионными составами.

Свес из оцинкованной стали — защищает стену от стекающей дождевой или талой воды.

Наплавьте на карниз первый слой кровли из материала Техноэласт ЭПП. Заведите материал на фасадную часть здания на 50 мм.

После наплавления материала на карниз, продолжите работы по укладке первого слоя по всей площади кровли.

Установите и закрепите Т-образные кровельные костыли с шагом не более 700 мм. Т-образные костыли должны выступать за грань карниза на 80–120 мм.

Выполните устройство карнизного свеса:

• карнизный свес должен быть установлен на кровельный костыль до упора;
• минимальная ширина полки карнизного свеса должна составлять 350 мм.

Картины карнизного свеса должны быть уложены внахлест.

Закрепите карнизный свес остроконечными саморезами ТЕХНОНИКОЛЬ EDS-S 4,8 мм с полиамидной гильзой шагом 200 мм в два ряда. Расстояние между рядами должно быть 150 мм. Смещение между саморезами в рядах относительно друг друга должно быть 100 мм.

Наплавьте слой усиления из материала Техноэласт ЭПП. Слой усиления должен перекрывать карнизный свес на 150 мм.

Наплавьте верхний гидроизоляционный слой Техноэласт ЭКП

При правильном выполнении работ и соблюдении всех рекомендаций должна получиться следующая раскладка:

1. Нижний слой (Техноэласт ЭПП)
2. Карнизный свес
3. Слой усиления (Техноэласт ЭПП)
4. Верхний слой (Техноэласт ЭКП)

Существуют разные варианты оцинкованного свеса, отличные по форме. Профиль крепежного элемента (кровельного костыля), зависит от формы самого оцинкованного фартука.

1. Слой усиления (Техноэласт ЭПП)
2. Пароизоляция (Техноэласт, Унифлекс, Биполь)
3. Кровельный рулонный материал
4. Оцинкованный фартук
5. Кровельный костыль

При устройстве кровли по минераловатным теплоизоляционным плитам необходимо выполнить подготовительные работы перед началом устройства свеса: Стену выполненную из штучных элементов или ж/б панелей, необходимо выложить из штучных элементов до необходимого уровня уклона кровли. Высота выступающей части стены не должна быть меньше высоты основного слоя теплоизоляции. Подготовить каркас жесткости для устройства свеса:

или замените минераловатные плиты на экструзионный пенополистирол, либо плиты PIR CXM/СХМ:

В случае устройства каркаса жесткости приступайте к его монтажу после устройства пароизоляционного слоя.

• закрепите деревянный брус. Высоту бруса подберите с учетом толщины теплоизоляционного слоя и уклона кровли;
• заложите утеплитель;
• установите по периметру свеса крыши хризотилцементные прессованные плоские листы или цементно-стружечные листы марки ЦСП-1 в два слоя с разбежкой швов. Толщина одного листа должна быть не менее 10 мм. Ширина листа должна составлять не менее 500 мм.

• Листы закрепите в деревянный брус, в наружную стену и между собой.
• Наплавьте на листы слой усиления из материала Техноэласт ЭПП.

Выполните устройство карнизного свеса (согласно рекомендациям, указанным выше). Произведите укладку нижнего слоя из материала Техноэласт ФИКС. Материал Техноэласт ФИКС должен быть приплавлен к слою усиления и к карнизному свесу.

Перекрытие плоской крыши. Что такое плоская кровля и в чём её отличие от других видов?

Применение плоских крыш распространено в строительстве частных домов, многоэтажных зданий, а также административных построек и промышленных предприятий. Основное отличие плоской кровли от скатных вариантов это в первую очередь угол уклона, в плоском сооружении он практически отсутствует. Согласно СНиП (СП 17.13330.2011) разуклонка такого сооружения должна быть 1-2 градуса (1,5-3 процента) для эксплуатируемых кровель и до 6 градусов (10%) в неэксплуатируемых. По сути, плоская крыша — это плита перекрытия, выполненная из бетона, сборных железобетонных плит, металлического профлиста или другого жёсткого основания, опирающиеся на конструктив стены здания или другого опорного элемента и имеющая определённые слои в зависимости от назначения кровли.

Что представляют из себя материалы, из которых состоят большинство плоских вариантов кровли:

Пирог кровли в обязательном порядке должен включать в себя:

Гидроизоляционный материал – Это тот материал, который защищает кровельную конструкцию от воздействия влаги и воды, а помещение под ней от затопления.

Подробнее о теме гидроизоляции можно прочитать в статье – “ Гидроизоляция плоской кровли: рекомендуемые материалы, способы их монтажа и цены на работы “

Плоские кровли нередко обустраиваются как эксплуатируемые, однако это далеко не единственное назначение таких конструкций. Они также могут быть традиционными, вентилируемыми и инверсионными. Раскроем смысл этих понятий немного позже.

Важно: Обустройство плоской крыши правильнее всего будет доверить профессионалам, которые смогут грамотно рассчитать нагрузку на её поверхность, соблюсти требования относительно необходимой прочности конструкции, её гидроизоляции, а также установить ограждения, которые обеспечат безопасность пребывания на поверхности как взрослых, так и детей.

Преимущества и недостатки плоской кровли

У плоских крыш есть как преимущества, так и недостатки. Рассмотрим все особенности таких конструкций поподробнее.

К преимуществам плоских поверхностей, помимо удобства их эксплуатации для различных целей, можно отнести:

• Наиболее часто плоские кровли используются в хозяйственных и бытовых целях, причём этой традиции уже как минимум несколько столетий. В тёплых странах на них обустраивали сушилки для одежды, фруктов и овощей, а также зоны для отдыха и трапезы. Нередко там устанавливался навес, защищающий эксплуатируемую поверхность от воздействия прямых солнечных лучей. В настоящее время плоские крыши оборудуются бассейнами, небольшими садиками, лужайками, шезлонгами и не только.
• Интересный дизайн постройки: плоские конструкции, особенно те, что выполняются с соблюдением нулевого уклона, способны придать оригинальности любому загородному дому.
• Невысокая стоимость: установка плоской крыши, гораздо менее дорогостоящий процесс, чем монтаж скатной кровли. Хозяевам домов удаётся сэкономить не только на стропильной системе, но и на кровельных материалах.
• Ещё одно преимущество плоских конструкций — выигрыш в площади, причём как в той, которая может быть полезна во время эксплуатации крыши, так и в той, которая должна быть покрыта при строительных и отделочных работах. Установка плоской кровли требует гораздо меньше пространства, чем монтаж скатной конструкции.
• Установка плоской крыши — достаточно простой и безопасный процесс, поэтому справиться с ним вполне можно самостоятельно. Во-первых, кровельный «пирог» включает в себя гораздо меньше элементов, чем в случае скатной кровли, и поэтому легко собирается. А во-вторых, строитель во время монтажа крыши находится на плоской поверхности, а не на наклонной.
• Вне зависимости от вида скатной крыши (одно- и двускатные, вальмовые, полувальмовые, многощипцовые, мансардные, шатровые и так далее), такие конструкции достаточно сильно подвержены воздействию ветра ввиду наличия угла наклона кровли. Плоская крыша же отличается гораздо более высокой устойчивостью к ветру.

Плоская крыша конструкция. Плюсы и минусы такой конструкции

Вот основные преимущества устройства плоской кровли для частного дома:

• Такая кровля значительно меньше по площади, чем самая пологая скатная. А это – экономия на материалах.
• Строится такая крыша куда быстрее двускатной и тем более вальмовой.
• Комфорт и безопасность всех стропильных работ. Упасть с такой крыши еще нужно умудриться!
• Удобный последующий ремонт и смена кровельного покрытия.
• В отличие от двускатной кровли, демонтаж старого покрытия плоской обычно не нужен – это дополнительная гидроизоляция и защита. Новый пирог делают прямо по старому, что немало экономит время и силы.
• Возможность использовать крышу как дополнительную полезную территорию, где можно разбить цветник, сделать открытую террасу и даже соорудить теплицу.
• Возможность установить прозрачные элементы крыши (при тщательно гидроизоляции), и сделать, таким образом, вид на ночное небо.
• Возможность построить дом лаконичной архитектурной формы. Минимализм – на пике моды!

А теперь – о минусах и недостатках:

• Такая крыша щедро накапливает в себе снег. Ведь ему теперь некуда скатываться, а сам снег часто становится причиной протечек.
• В особо щедрые дни снег придется счищать механически путем, что нередко повреждает кровельное покрытие.
• Усложняется структура крыши: теперь нужны водостоки, которые ко всему еще и засоряются.
• Разница в том, что со скатной кровли вода стекает достаточно быстро (и то бывает, что таки забирается в подкровельное пространство). А вот на плоской она вообще стоит!
  Контроль влажности утеплителя и общего состояния кровли должен быть регулярным.
• Но, несмотря на то, что для ее обустройства строительных материалов нужно намного меньше, чем для скатной, плоская кровля в плане монтажа куда более сложна. Скажем так, намного больше разных тонкостей и нюансов, о которых важно знать.

Вот почему у многих возникают справедливые сомнения в плане надежности такой крыши. Но европейский и заокеанский опыт частных жилых домов с плоской кровли успешен, а потому вы можете смело браться за дело.

Учитывайте только такие моменты:

1. В России снега куда больше, чем в более теплых европейских странах.
2. Хуже снега только большая разница летней и зимней температуры, на которую рассчитаны далеко не все зарубежные кровельные материалы.

А здесь уже все решает технология!

Плоская крыша чертеж. План кровли

План кровли обязателен для здания с внутренним водостоком, независимо от сложности формы здания в плане. В зданиях с наружным водостоком план крыши дается при сложной конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д.

Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до 2,5 %. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей — скатов. Скаты крыш, пересекаясь, образуют двухгранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих собой двухгранный угол, обращенный к низу, образует разжелобок или ендову (рис. 10.9.1). Встречаются разнообразные формы крыш, которые применяют в зависимости от общей конфигурации здания в плане и возможного направления водоотвода. При выборе материала и формы крыши учитывают также архитектурные требования. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.

При построении геометрического чертежа плана кровли пользуются следующими положениями и правилами:

• При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдают следующие правила:
• если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам (рис. 10,9,2, а);
• если имеются два ската крыши с параллельными линиями сливов, то проекция линии пересечения параллельна линиям слива и расположена на равных от них расстояниях — «конек» (рис. 10.9.2, б);
• если в какой-нибудь точке сходятся две линии пересечения, то из нее, как правило, идет третья (рис. 10.9.2, а).

Для построения плана кровли план здания делят на ряд прямоугольников. Прямоугольники должны перекрывать друг друга, а каждая их сторона полностью или частично выходить за наружный контур плана. Затем, исходя из раннее приведенных положений, строят изображения кровли над каждым прямоугольником, начиная с наиболее широкого (рис. 10.9.2в). На плане кровли оставляют видимые контуры линий пересечения скатов. Для построения вида спереди или других видов необходимо знать уклон скатов. Если линии сливов лежат в разных уровнях, то план кровли строят с учетом формы фасада.

На рабочих чертежах планов кровли можно изображать ограждения, парапеты, слуховые окна и будки для выхода на плоские крыши, дымовые трубы, вентиляционные устройства, пожарные лестницы и т.п. На планах кровли многопролетных зданий для показа уклонов вычерчивают схематический поперечный профиль основных участков кровли, сделав штриховку в виде толстой линии. Рекомендуемая толщина 0,6—0,8 мм. Профиль представляет собой вид по стрелке справа налево или снизу вверх.

В зданиях других типов уклоны отмечают на основных скатах или также на схематических поперечных профилях. На плане кровли указывают основные размеры здания и участков с различной конструкцией и материалом кровли. Эти участки должны графически выделяться и сопровождаться поясняющей выносной надписью или текстовым указанием к чертежу.

На план кровли наносят координационные оси, проходящие в характерных местах. Кроме того, на плане кровли должны быть замаркированы пожарные лестницы, металлические ограждения, парапетные плиты и узлы, если они не замаркированы на других чертежах.

Плоская крыша из профнастила. Устройство плоской крыши из профнастила

Иногда оптимальный вариант для построек (гаража, беседки, бани, бытовок), находящихся в районах с мощными и частыми ветрами и иными разрушительными природными воздействиями,- ровная односкатная (бесчердачная) кровля из профнастила. Она, не требуя особых конструкций перекрытия, ничем не отличается от иных междуэтажных перекрытий, легка в эксплуатации. А если необходим ремонт, такая кровля превосходно выдерживает человеческий вес, — по ней можно ходить. Качественно сделанная профнастиловая кровля прослужит долго.

Ровная кровля из гофропрофиля

Учитывая снежную или ливневую нагрузку, как базовое основание задействуются балки из металла, дерева либо железобетона. Односкатная крыша все равно должна иметь небольшой наклон (4 — 7°) для ливнестоков, которые легче соорудить на твердой прочной поверхности типа профнастила. Он укладывается сверху балочных перекрытий. Профнастил существенно облегчает схождение воды и снежных масс, однако нужно учитывать некоторые нюансы. Чем чаще осадки в районе, тем круче угол наклона. Чем сильнее ветер, тем более пологость крышы, но с более качественной гидроизоляцией. Стыки гофролистов желательно заполнить герметиком. После устройства кровельного пирога, благодаря которому отсутствие чердачного пространства сыграет вам на руку, выполняется финишная отделка кровли. На плоских кровлях нередко устанавливают каменные либо кирпичные спецбордюры, дополнительно защищающие крышу от сильных ветров. Несущая способность ровной кровли из гофропрофиля снижает финансовые траты на железобетон или позволяет совсем обойтись без забетонирования перекрытий. Пустоты меж гофрами заполняются на всю глубину противопожарным пористым стройматериалом, для предохранения кровли от продувания. Утеплитель, подвергающийся сильным нагрузкам, должен быть прочным на сжатие. Простота конструкции плоской крыши из профнастила обуславливает ее надежность.

Как сделать плоскую крышу в каркасном доме. Конструкция плоской крыши каркасного дома

Технология монтажа ровной крыши довольно проста, но зависит от типа кровли.

Неэксплуатируемая плоская кровля в каркасном доме: пирог

Если крышу с плоской поверхностью не планируется использовать в качестве дополнительного функционального пространства (например, как террасу, площадку для отдыха и т.п.), то она может состоять из следующих слоев:

• Основы из плит OSB;
• Пароизоляции (битумно-полимерные рулонные материалы, разные виды мастик, мембрана из ПВХ);
• Теплоизоляции (жесткие минераловатные плиты, PIR-плиты, полиуретан, керамзит);
• Гидроизоляции (рулонные материалы на основе битума, ПВХ-мембрана).

Как сделать эксплуатируемую кровлю в каркасном доме

Обязательными этапами обустройства эксплуатируемой крыши на каркасной конструкции являются заливка стяжки и укладка финишного слоя. В данном случае кровля состоит из следующих слоев: основания, пароизоляционной прослойки, утеплителя (обязательно образующего уклон), армированной цементно-песчаной стяжки, гидроизоляции, финишного покрытия. Перед заливкой стяжки слой из минеральной ваты необходимо защитить от намокания, изолировав его с помощью рубероида или полиэтиленовой пленки. В качестве финишного слоя можно использовать террасную доску или тротуарную плитку (на песчано-гравийной основе).

Слабые стороны конструкции

Кровля с ровной поверхностью имеет эксплуатационные ограничения:

1. Сезонные – сильное нагревание летом, большое количество листьев в период листопада, снежное покрытие зимой. Проблему осадков можно решить путем прокладки специальных тепловых кабелей по периметру и площади крыши, а также монтажа водоотводной системы. Излишний нагрев можно компенсировать с помощью установки солнечных батарей.
2. Постоянные – вес кровельного пирога (если речь идет об эксплуатируемой крыше). Совокупный вес цементно-песчаной стяжки, финишного покрытия, гидро-, тепло- и пароизоляции значительно утяжеляет кровельную конструкцию, повышая нагрузку на несущие стены каркаса.

Плоская крыша своими руками. Чем отличаются плоские кровли?

По степени эксплуатации плоские крыши делятся на эксплуатируемые и неэксплуатируемые. В первом случае пространство на крыше является функциональным: здесь можно устроить террасу, посадить растения. Жители морских побережий, где стоимость земли очень высокая, часто устраивают на крыше бассейн и зону барбекю. На неэксплуатируемых кровлях нельзя организовать дополнительную зону отдыха. Но при этом они обладают всеми преимуществами плоских крыш: просты в уходе и монтаже, имеют ровную геометрию спален, стильный вид.

С точки зрения функциональности плоская крыша также имеет массу преимуществ. Начнем с того, что по сравнению с мансардой внутри дома с плоской крышей нет скошенных углов и стен, а значит, полезной площади больше. Кроме того, такая конструкция является энергоэффективной. Ведь чем проще форма, тем меньше узлов, примыканий, неоднородностей и потенциальных зон теплопотерь. При монтаже плоской крыши теплоизоляционный слой получается единым, то есть он прекрасно удерживает тепло внутри дома.

В процессе эксплуатации исключен риск лавинообразного схода снега. Более того, снег с плоской крыши и вовсе убирать не нужно. Важно в процессе проектирования, при расчете несущей способности основания правильно рассчитать снеговую нагрузку. Последняя зависит от климатических особенностей региона строительства. При потеплении снег растает и уйдет в виде воды через систему водоотведения, а зимой сыграет роль дополнительного теплоизолятора. В целом плоская крыша не требует особых усилий в обслуживании. Нужно лишь дважды в год, весной и осенью, осматривать поверхность и примыкания на предмет герметичности, очищать водоприемные воронки от мусора и листвы, чтобы вода по весне не застаивалась, а беспрепятственно уходила. Плоская крыша не требует ремонта десятки лет, ее не нужно перекрашивать или менять покрытие.

Есть у такого решения и нюансы, о которых стоит помнить:

• плоская кровля имеет ровную горизонтальную поверхность, на которой не получится реализовать сложные архитектурные задумки, как это можно сделать с различными вариантами скатных кровель;
• убирать снег с плоской крыши можно только деревянными или пластиковыми инструментами, ломы, топоры и металлические лопаты – под строжайшим запретом. — плоская кровля имеет небольшой уклон для водоотведения, поэтому очень важно корректно спроектировать систему водоотведения.

Плоская крыша по деревянным балкам. Устройство плоской кровли по деревянным балкам – особенности и порядок монтажа

Плоская кровля из дерева считается прекрасным современным решением оформления крыши средних или небольших зданий.

Небольшой вес и компактность такой аккуратной кровли не перегружает несущие стены построек, не давит на фундамент.

Стоимость деревянных материалов и монтажа в разы меньше, в сравнении с конструкциями из металла. Для обустройства промышленных (объемных) строений обычно используют тяжелые бетонные плиты.

Сфера применения

Популярна и востребована плоская кровля из дерева в первую очередь при строительстве загородных домов или коттеджей, а также всевозможных террас, балконов и беседок, гаражей и различных пристроек к зданиям. Такая конструкция проста в обслуживании и отличается быстрым монтажом.

Этот вариант востребован и при постройке других домов – из кирпича, бетона, блоков. В данной ситуации деревянные балки врезают в мауэрлат. Но наиболее предпочтительна плоская кровля в оформлении каркасных зданий из дерева.

Такую крышу часто выбирают с целью получения дополнительной полезной площади (даже с деревянными балками в основании). На крыше модно создавать комфортные террасы, места для летнего солярия, отдыха с чаепитием (под тендом), «разбивать» эффектные цветники.

Важно! Плоская кровля на балках (из дерева) по своей конструкции схожа с межэтажными перекрытиями, но при этом имеет превосходные защитные свойства от воздействия природных, климатических явлений (ветра, осадков, перепадов температуры).

Устройство и разновидности

Существует несколько вариантов для обустройства крыши. Среди них:

Неэксплуатируемый вид – завершается укладкой гидроизоляционного покрытия (который не стоек к механическим повреждениям) и не подразумевает никаких эксплуатационных функций в дальнейшем. Это обычно рулонные, мягкие материалы.

Конструкция рассчитана для того, чтобы на нее выходили несколько человек для необходимого сезонного техосмотра или проведения ремонтных работ и не более того.

Как сделать карниз плоской кровли

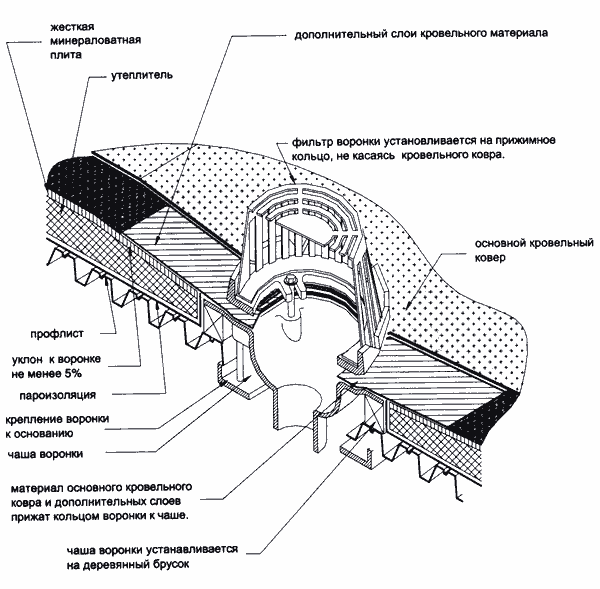

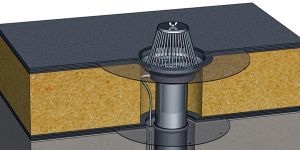

Элементы плоской кровли: узлы карниза, водосборная воронка, аэратор и многое другое

Такая кровельная конструкция может с виду казаться абсолютно горизонтальной, хотя, в действительности, имеет небольшой уклон, составляющий от 1 до 5 градусов – этого вполне достаточно для того, чтобы обеспечить атмосферным осадкам возможность свободного и беспрепятственного стекания к водосборным воронкам.

У плоской кровли, в отличие от скатной, отсутствует стропильный каркас, в связи с чем данная конструкция представляет собой перекрытие, которое опирается непосредственно на стены сооружения.

Прочное основание выполняется из железобетонных плит и обязательно содержит несколько слоев надежных

Конструкция плоской кровли состоит из нескольких элементов, от которых зависит ее функциональность и надежность – важно иметь представление о каждом из них.

Узлы плоской кровли

Узлы кровли плоского типа – это особые конструкционные элементы, под которыми подразумеваются все стыки со стенами,

Различают два вида кровельных узлов – узлы крепления и узлы примыкания.

Узел крепления к основанию плоской крыши выполняется по такому принципу:

Лучше всего осуществляется крепление при помощи тарельчатых кровельных дюбелей и длинных винтов, которые погрузиться в покрытие на глубину не менее 2 сантиметров. При этом оптимальное расстояние между дюбелями составляет 20 см.

Монтаж покрытия плоской кровли к ее основанию осуществляется через предпоследний слой с помощью шуруповерта. В завершении наносится финальный слой кровельного покрытия, полностью покрывающий шляпки дюбелей.

Узлами примыкания называются места стыковки со стенами, дымоходами, вентиляционными трубами и другими важными конструкционными элементами.

Чтобы обеспечить максимальную герметизацию, рекомендуется применять универсальную мастику на полиуретановой основе – преимущество данного материала заключается в том, что в результате воздействия воздуха он затвердевает и приобретает однородную текстуру с безупречными влагоустойчивыми свойствами.

При монтаже узлов в местах размещения дымоходов, вентиляционных труб, антенн и некоторых других объектов иногда могут потребоваться вспомогательные материалы и детали – например, бутиловая лента с алюминиевым напылением и высокопрочный полимерный герметик.

свес плоской кровли

Элементы плоской кровли: узлы карниза, водосборная воронка, аэратор и многое другое

Плоские крыши получили широкое распространение при строительстве как жилых, так и промышленных зданий. Популярность данного варианта связана с простотой монтажа, невысокими финансовыми затратами, а также возможностью увеличения полезной площади сооружения.

Такая кровельная конструкция может с виду казаться абсолютно горизонтальной, хотя, в действительности, имеет небольшой уклон, составляющий от 1 до 5 градусов – этого вполне достаточно для того, чтобы обеспечить атмосферным осадкам возможность свободного и беспрепятственного стекания к водосборным воронкам.

У плоской кровли, в отличие от скатной, отсутствует стропильный каркас, в связи с чем данная конструкция представляет собой перекрытие, которое опирается непосредственно на стены сооружения.

Прочное основание выполняется из железобетонных плит и обязательно содержит несколько слоев надежных гидро— и теплоизоляционных материалов.

Конструкция плоской кровли состоит из нескольких элементов, от которых зависит ее функциональность и надежность – важно иметь представление о каждом из них.

Узлы плоской кровли

Узлы кровли плоского типа – это особые конструкционные элементы, под которыми подразумеваются все стыки со стенами, водостоками, громоотводами, вентиляционными системами, дымоходами и др.

Различают два вида кровельных узлов – узлы крепления и узлы примыкания.

Узел крепления к основанию плоской крыши выполняется по такому принципу:

• На прочное основание, выполненное из бетона или металлического профнастила, наносится слой пароизоляции;
• затем обустраивается нижний и верхний теплоизоляционный слой;
• после этого наносятся слои подкладочного и кровельного техноэласта – высокоэффективного современного гидроизоляционного материала, имеющего битумно-полимерную основу.

Лучше всего осуществляется крепление при помощи тарельчатых кровельных дюбелей и длинных винтов, которые погрузиться в покрытие на глубину не менее 2 сантиметров. При этом оптимальное расстояние между дюбелями составляет 20 см.

Монтаж покрытия плоской кровли к ее основанию осуществляется через предпоследний слой с помощью шуруповерта. В завершении наносится финальный слой кровельного покрытия, полностью покрывающий шляпки дюбелей.

Узлами примыкания называются места стыковки со стенами, дымоходами, вентиляционными трубами и другими важными конструкционными элементами.

Чтобы обеспечить максимальную герметизацию, рекомендуется применять универсальную мастику на полиуретановой основе – преимущество данного материала заключается в том, что в результате воздействия воздуха он затвердевает и приобретает однородную текстуру с безупречными влагоустойчивыми свойствами.

При монтаже узлов в местах размещения дымоходов, вентиляционных труб, антенн и некоторых других объектов иногда могут потребоваться вспомогательные материалы и детали – например, бутиловая лента с алюминиевым напылением и высокопрочный полимерный герметик.

Устройство плоских кровель различных видов

Популярность крыш с плоской поверхностью вполне оправдана. Ведь обходятся они дешевле, а также позволяют эффективно использовать верхнюю часть дома. В этой статье мы покажем устройство плоской кровли, при этом будем отталкиваться от того, эксплуатируемой ли она будет или нет. Именно от этого зависит применение определенных материалов и технологий.

Чем примечательна плоская кровля и каковы ее особенности

Плоские крыши по сравнению с традиционными скатными имеют ряд преимуществ.

В частности:

• Экономится материал (ведь площадь у них намного меньше, чем у скатных).
• Экономия теплоизолятора, гидроизоляционного материала и пароизоляционной пленки.
• Времени на монтаж плоского покрытия тратится меньше. Ниже и стоимость монтажных работ.
• Кровлю плоского типа не снесет сильный ветер, а иной раз и ураган.

Используют данный тип крыш для жилых домов, офисных зданий, производственных сооружений. Абсолютно плоскими крыши не делают – надо же куда-то стекать атмосферным осадкам. Как правило, для этого делают уклон около 3 градусов. Уклон может быть сделан при помощи песчано-цементной или керамзита-цементной стяжки.

Основанием для плоской крыши, обычно являются плиты из железобетона или иногда в качестве основания применяют профилированную сталь. Бетонные покрытия могут быть как пустотелыми, так и монолитными. Ну, а само покрытие для крыши делается в несколько слоев. Сколько этих слоев и из каких материалов они будут выполнены зависит от того, какого типа плоская кровля. Далее мы рассмотрим все возможные типы плоских кровель.

Отличие эксплуатируемой и не эксплуатируемой плоских кровель

Существует два основных вида плоских крыш:

• Эксплуатируемая;
• Не эксплуатируемая.

#1. Эксплуатируемая кровля означает, то что на крышу такого дома можно свободно подниматься, а также размещать на ней что-нибудь массивное. К примеру, там может быть оборудована зеленая зона с цветником, бассейн, летнее кафе, парковка для автомобилей. В общем, использоваться это пространство может для самых разных нужд. Зачастую эксплуатация кровли происходит круглогодично. Естественно, такая крыша просто обязана иметь под собой достаточно прочное основание. Для этого под гидроизоляционным слоем, который не должен продавливаться находится очень жесткая и прочная основа способная выдержать значительные нагрузки.

Пример плоской эксплуатируемой кровли, на которой устроена терраса.

#2. Ну, а второй вариант подразумевает такую крышу, подниматься на которую нужно лишь по мере необходимости, в частности для ремонта. Для устройства этой крыши может использоваться менее жесткое основание, в том числе и профилированный лист.

Пример плоской не эксплуатируемой кровли.

Устройство различных типов плоских кровель

Классические или как их еще называют традиционные плоские кровли состоят из бетонного основания на которое настелена пароизоляция. Она призвана защитить утеплитель от влаги, которая может проникать из внутренней части помещения. Пароизоляцию производят при помощи армированной стекловолокном битумно-полимерной мембраной или при помощи специальной паробарьерной пленки. Пароизоляцию настилают таким образом, чтобы с краев кровли она поднималась вертикально на высоту утеплителя. На верх пароизоляции укладывают 1 – 2 слоя утеплителя, который накрывают ковром из битумных наплавляемых материалов.

Более подробно устройство и расположение слоев плоской крыши смотрите на схеме расположенной ниже:

Устройство инверсионной кровли

Чуть раньше (лет 10-15 назад) у плоских крыш был существенный недостаток – слой гидроизоляции, укладываемый последним, достаточно быстро разрушался. И снег с дождем и градом этому способствовали, и жара с морозом, и злые ультрафиолетовые лучи солнца. И тогда придумали инверсионную кровлю, лишенную этого недостатка.

Технология устройства плоской кровли данного типа происходит следующим образом: на бетон кладут гидроизоляцию, затем теплоизоляцию (оптимально для этого использовать экструдированный пенополистирол, не впитывающий влагу). Следующим идут покрытие из геотекстиля и дренаж. Верхний слой является защитным, и его часто делают насыпным.

Кровельный пирог инверсионной плоской кровли.

Подобная технология дает следующие преимущества:

• Теперь гидроизоляция хорошо спрятана, поэтому разрушить ее не так-то просто.
• Так как утеплитель расположен сверху, то конденсат не образуется.
• Если что-то повредилось и требуется ремонт, плиты теплоизолятора легко снять, а затем вновь уложить на место.

Вот так может выглядеть простая инверсионная плоская крыша в готовом виде.

Устройство дышащей кровли

Не секрет, что именно чрезмерная влажность теплоизолятора сильно ухудшает защитные свойства кровли. Из-за этого на ней легко могут образоваться пузыри и трещины, особенно летом, когда утеплитель, нагреваясь от солнца, активно испаряет воду. Кроме утеплителя влага может присутствовать под слоями старой кровли, в бетонном основании, стяжке. В результате при отсутствии вентиляции покрытие крыши может отслаиваться от ее основания.

Изобретение «дышащей» кровли помогло избавиться от этой напасти – влага в ней может свободно испаряться, уходя наружу. Применяемое здесь устройство плоской кровли из рулонных материалов наплавляемого типа дает отличную герметичность и большой срок службы. Между полосами битумной мастики находится слой утеплителя, а вентилируется крыша кровельными аэраторами, которые устанавливают на ее поверхности, из расчета 1 штука на 50 м 2 .

Кровельный пирог плоской дышащей кровли.

Плюсы данного типа покрытия:

• Монтируя такую кровлю, старый настил снимать нет нужды (от этого, кстати, и протечки в бетоне могут появиться). Сплавляя старое покрытие, мы, напротив, усиливаем гидрозащиту.
• Уложенный вторым (после старого покрытия) слой для выравнивания поверхности дает прекрасный отток влаги. Ведь этот слой кладется с уклоном.
• Использовать этот метод можно как при новом строительстве так и ремонте старого здания.

Пример вентилируемой плоской крыши.

Устройство эксплуатируемой кровли

Места в современных городах становится всё меньше, поэтому лишняя парковка или летнее кафе на крыше – отличный выход из положения. Ну, а в собственном доме на эксплуатируемой кровле можно обустроить уютное место для отдыха.

Что касается технологии, то для стандартной террасной крыши характерно наличие железобетонного основания, на котором лежит пароизоляционный слой. Дальше идут теплоизолятор и гидрозащита. А на самом верху имеется террасное покрытие, которое делается очень прочным. Чаще всего для этого используют тротуарную плитку, под которую кладут песчаную подушку (вместо нее возможно применение пластиковых держателей).

Кровельный пирог плоской эксплуатируемой кровли.

Плюсы эксплуатируемой крыши:

• Дополнительное пространство никому не помещает, а использовать его можно как угодно.
• Воплотив в жизнь интересную дизайнерскую задумку, можно получить на крыше красивейший уголок, где удается расслабиться, отдохнуть в тишине, принять солнечную ванну.

Устройство зеленой кровли

В наших «каменных джунглях» людям катастрофически не хватает зелени. Этот недостаток полностью компенсирует крыша подобного типа. Она может стать симпатичным подстриженным газоном, рядами ярких клумб, а иногда и целым сквериком. Только имейте в виду: решать, что на крыше появится садик или газон, нужно заранее – еще в то время, когда дом проектируется.

Технология, можно сказать, обычная для плоских кровель. Главное – сделать качественную и надежную защиту от воды. Для устройства такого типа кровли на железобетон кладется гидроизоляционный слой, а сверху закрывается слоем теплоизолятора (в данном случае лучше экструдированного пенополистирола ничего еще не придумали). Далее – геотекстиль и дренаж, в качестве которого служит гравий или щебенка. После этого закрывают дренаж еще одним слоем геотекстиля – так нашу почву не смоет дождь. В самом конце насыпают землю и сажают растения.

Структура пирога плоской зеленой кровли.

Плюсы подобной крыши заметны сразу – такой зеленый оазис и здоровья прибавит, и душевное равновесие восстановит. Главное – проследите, чтобы соорудили этот оазис профессионалы, а материалы использовались только высочайшего качества. Иначе ремонт в копеечку встанет.

Вот такой замечательный вид может иметь зеленая плоская кровля. Фото: www.buzon-opora.ru

Фото процесса озеленения кровли:

Устройство кровли из ПВХ и ЭДПМ мембран

Поливинилхлоридная (ПВХ) мембрана хороша тем, что благодаря ее применению, потребность в дополнительном гидроизоляционном слое отпадает. А еще она обладает чудесным качеством – термопластичностью. Это значит, что ее швы легко можно запаять с помощью горячего воздуха. ЭДПМ мембрана изготовлена из синтетического каучука, она упругая, прочная и стойкая к ультрафиолету.

В качестве основы под мембранные виды кровли могут использоваться как железобетонные плиты перекрытия, так и металлические профилированные листы. Ну, а теплоизоляцию лучше всего делать из минеральной ваты. Для этого берут либо жесткие плиты этого материала, либо комбинированные. Поливинилхлоридная мембрана устанавливается прямо на основу через слой утеплителя (его надо уложить отдельно). Крепление происходит в тех местах, где между рулонами материала образуются швы. Крепеж применяют специальный.

Структура пирога мембранной кровли.

Плюсы мембранной кровли:

• Оба типа мембран (и ПВХ, и ЭДПМ) служат очень долго, при этом легко перенося любые нагрузки.
• Производителями выпускаются мембраны большой ширины, что позволяет легко подобрать рулон материала для кровли сложной формы. Швов при этом получится совсем немного.
• И мороз, и жару подобная кровля переносит отлично.
• Укладка этого материала не представляет сложности – ведь он очень легкий. Поэтому и основание усиливать не требуется.
• Ремонтировать мембраны из поливинилхлорида легко, а после ремонта их свойства ничуть не ухудшаются.

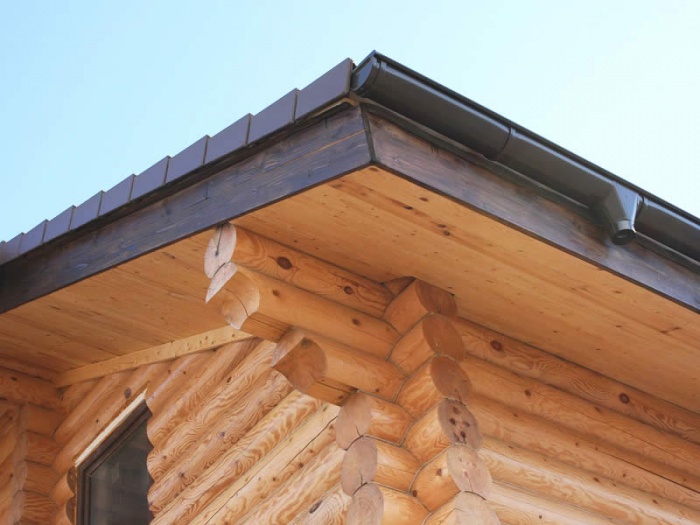

Карнизный свес кровли: назначение, устройство, виды и инструкция по монтажу

Кровельный свес является не самой главной частью крыши, однако его можно использовать для широкого спектра разных задач. При условии правильно сделанного расчета, карниз будет выгодно подчеркивать уровни и плоскости скатов, а также выполнять ряд полезных функций. В современных домах подобным элементам уделяется много внимания еще на этапе проекта. Как сделать карнизный свес кровли, чтобы он был максимально практичным и эстетически привлекательным? Для этого нужно сначала определить его конфигурацию, затем параметры и возможности для декоративного оформления.

Какие задачи выполняет карниз?

Пропорции карниза могут менять визуальный образ дома, повышая или понижая его выразительность. Не стоит отбрасывать и стилистические акценты, характерные для конкретного региона. Архитектурные традиции сегодня возрождаются именно в частном жилом секторе, где собственники стремятся подчеркивать особый стиль конкретной местности. Что касается инструментариев достижения того или иного образа, то значение будут иметь и размеры, и форма карнизного свеса. Фото кровли, представленное выше, к примеру, демонстрирует преимущества массивного свеса применительно к маленькому дому. Визуально конструкция становится ниже и шире, что добавляет восприятию сооружения ощущения надежности и добротности.

Функциональные задачи главным образом будут выражаться через конструкционные возможности. В части карниза можно прокладывать коммуникации, устраивать выводы для вентиляции и дымохода, монтировать другие инженерные и технологические каналы. Ширина свеса также повлияет на микроклиматические свойства дома. Дело в том, что длинный вылет карниза затеняет окно, вбирая в себя тепловую энергию. Если речь идет о металлической кровле, то аккумуляция будет происходить очень быстро, пассивно прогревая все покрытие крыши. Данный эффект можно по-разному использовать зимой и летом.

Устройство кровельного карниза

Свес как таковой представляет собой конструкционный узел, в котором сходится скат и горизонтальное перекрытие. В качестве последнего может выступать лишь карнизная планка, выходящая из точки крепления мауэрлата к наружной стене. Конфигурации сопряжения частей стропильной системы могут отличаться, поэтому единого принципа определения элементов данного узла быть не может. Так или иначе, в любой конструкции важную роль будет играть кровельный пирог, образующий свес. Это часть ската, которая выходит за уровень наружной стены по горизонтали в сторону, а в некоторых вариантах может и опускаться значительно ниже уровня чердачного перекрытия по горизонтали.

Теперь стоит перейти к материалам карнизных свесов. Устройство кровли определяется сочетанием несущей базы ската с деревянными (или тонкими металлическими) балками, обрешеткой и наружным покрытием. Внешний слой может быть представлен мягкой кровлей, профнастилом, черепицей и т. д. В сущности, эта комбинация и обеспечит внешний защитный каркас для карниза. Сам карниз образуется за счет нижней планки, которая соединит наружную стену и скат. Она тоже чаще выполняется из древесины, но встречается и пластик.

Разновидности карнизного свеса

Можно выделить несколько вариантов исполнения кровельного карниза, которые отличаются по конструкции и функциональным возможностям. Наиболее распространен обычный замкнутый карниз, в котором предусматривается средний по наклону и длине вылета скат и горизонтальная планка, формирующая софит. Более простая конструкция вовсе обходится без планки. Также по наклонной направляется свес, однако никаких прикрытий с нижней стороны нет – получается открытая конструкция, у которой есть существенные плюсы и минусы. Во-первых, это типовой карнизный свес фальцевой кровли с металлическим настилом. Покрытие довольно хлипкое и малофункциональное, поэтому с таким скатом нет смысла устраивать карнизные закрытые короба. Во-вторых, данное решение требует более высокой степени изоляции в точке схождения мауэрлата и кровли.

Особую группу карнизных свесов представляют кирпичные конструкции. Вместо деревянной планки нижнюю часть от свеса в данном случае будет закрывать кирпичная (или каменная кладка). Применяется этот вариант нечасто, но с его помощью можно создавать оригинальные дизайны фасада.

Особенности карнизов на мягкой кровле

Данный тип кровельного настила является одним из самых проблемных в том смысле, что материал тяжелый и дает существенную нагрузку на скат. Соответственно, ориентироваться следует на укрепление конструкции снизу и сбоку. Оптимальное устройство карнизного свеса для мягкой кровли может включать подшивку из обрешетки с применением деревянных брусков и металлических крепежей. Силовая основа будет обеспечиваться анкерными соединениями по всей длине крепления обрешетки, а также металлическими уголками и монтажными пластинами, которые выступят в качестве дополнительных фиксаторов.

Особенности карниза плоской кровли

В данном случае конструкция упрощается, так как отпадает необходимость создавать наклонный угол ската с соответствующими оформлениями с нижней части. То есть поддержка и обшивка снизу будет, но реализовывать ее по горизонтали гораздо проще. В простейшем исполнении карнизный свес плоской кровли можно оформить как сочетание прямого ската и перекрытия. Грубо говоря, чердачный пол получит вылет в сторону за границы наружной стены. На верхнем уровне также выйдет кровельный пирог на скате. Далее остается лишь замкнуть обе конструкции сбоку пластиковой или деревянной обшивкой. В итоге получится достаточно функциональный короб правильной формы.

Параметры карнизного свеса кровли

Как и раньше, так и в наше время оптимальным способом расчета ширины карниза является угол свеса. Он может быть разным в зависимости от наклона ската. В среднем же российские дома проектируются с крышами, уклон которых варьируется от 30 до 45 градусов. Какой вылет будет оптимальным? Существует специальный регламент, определяющий диапазон размеров карнизного свеса кровли по ширине от 10 до 70 см. Далее все будет зависеть от типа кровельного материала. Так, самые короткие карнизы используются на крышах из металлопроката – от 10 см. Оцинкованные стальные листы позволяют устраивать свесы минимальной длиной от 15 см. А волнистые асбестобетонные панели делают с шириной от 25 см.

Монтаж карниза

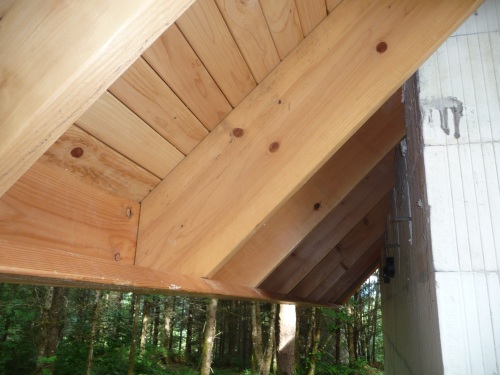

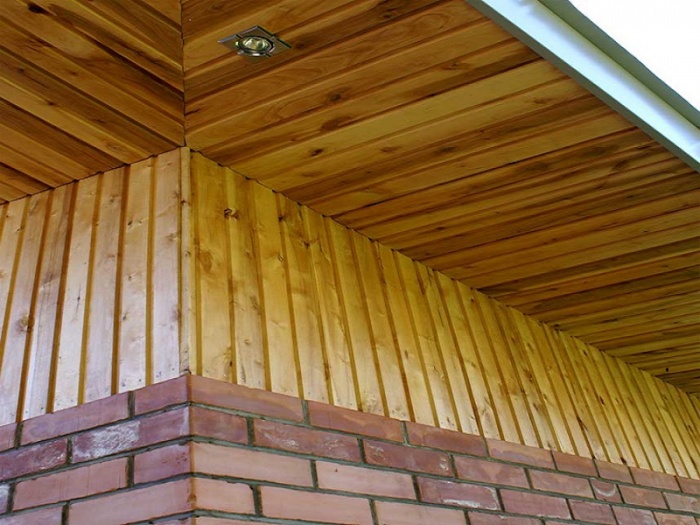

Установка данного элемента по большей части сводится к тыльной обшивке деревянными планками, пластиковыми панелями или сайдингом. Главное — не использовать в этой части металл, поскольку вывод конденсата через софиты создает благоприятные условия для коррозии. Как монтировать карнизный свес кровли? Когда контуры ската и мауэрлата определились и их конструкции готовы, можно приступать к инсталляции несущей обрешетки для подшивки. Желательно использовать мелкоформатный брус. Опорные части фиксируются шурупами к стене или мауэрлату – как позволит конструкция. По линиям несущих планок крепится ряд мелких планок с отступами примерно 20-30 см. На заключительном этапе по всей площади с тыльной стороны карниза выполняется обшивка – пластиком или деревянной вагонкой.

Система карнизной вентиляции

Еще на этапе разработки схемы карниза будет не лишним определить способ реализации системы проветривания. Циркуляция воздуха в подкровельном пространстве необходима для борьбы с сыростью, которая вредна для деревянной стропильной системы. Простейший способ устройства вентиляции в карнизном свесе кровли заключается в изначальном использовании для обшивки перфорированных пластиковых панелей. Они специально разрабатываются как софиты под карниз для организации воздуховода. Если же используются деревянные планки, то предварительно необходимо оставить место для зазоров. Иногда для таких целей просто выдерживают пространство между планками обшивки в несколько миллиметров. Собственно, достаточно, чтобы короб свеса не был полностью герметичным.

Заключение

Карниз – значимая и ответственная часть крыше, но очень деликатная в исполнении. Многое в реализации этого элемента будет зависеть и от соседних материалов конструкции. Например, карнизный свес мягкой кровли невозможно монтировать без учета характеристик покрытия, которые зачастую ограничивают мастеров в выборе технических решений. Для такой крыши лучше обратиться к специальным доборным софитам, которые справятся с нагрузками от тяжелой кровли и обеспечат необходимое пространство для возможной прокладки коммуникаций в коробе.

Если же скат покрыт легким профнастилом, то можно и вовсе обойтись без капитальной поддержки с формированием обшивки. Достаточно позаботиться о механической защите узла и обеспечении свободной циркуляции воздуха в стыковых местах. Но, с другой стороны, отсутствие монтажного короба само по себе исключает целый ряд конструкционных возможностей, также связанных с монтажом элементов водостока и снегозадержателей. По этой причине, рассчитывая на многолетнюю эксплуатацию крыши, стоит продумать роль карниза с точки зрения самых разных аспектов применения.

Плоская кровля: как сделать карниз

Плоская кровля — это современное и стильное решение для дома или другого здания. Карниз на плоской кровле играет важную роль, обеспечивая не только эстетическую привлекательность, но и защиту от влаги и погодных условий. В этой статье я расскажу вам, как сделать карниз на плоской кровле, чтобы ваш дом выглядел ухоженно и надежно.

Что такое карниз на плоской кровле?

Карниз — это выступающая часть кровли, которая выполняет несколько функций. Во-первых, он защищает стены здания от проникновения влаги, предотвращая повреждение и разрушение конструкции. Во-вторых, карниз придает кровле завершенный вид и декоративность. Карнизы могут быть выполнены из различных материалов, включая металл, пластик и дерево, и могут иметь разные формы и размеры.

Как сделать карниз на плоской кровле

Для того чтобы сделать карниз на плоской кровле, вам потребуется следовать нескольким шагам. Вот основные этапы работ:

• Подготовка поверхности. Прежде чем начать устанавливать карниз, необходимо провести подготовительные работы. Очистите поверхность кровли от мусора и пыли, проверьте ее на наличие повреждений.
• Выбор материала. Решите, из какого материала будет сделан ваш карниз. Учтите требования к прочности, долговечности и декоративности.
• Измерение размеров. Определите необходимую длину и ширину карниза, чтобы он идеально соответствовал размерам вашей плоской кровли.
• Установка карниза. Следуйте инструкции производителя и установите карниз на кровлю. Обычно это делается с использованием специальных крепежных элементов, которые придают карнизу прочность и надежность.
• Отделка и финишные штрихи. После установки карниза не забудьте провести отделочные работы. Затяните все швы и скрытые крепления, при необходимости покрасьте или покройте карниз декоративным материалом.

Важные аспекты установки карниза на плоской кровле

При установке карниза на плоской кровле необходимо учесть несколько важных аспектов. Во-первых, выберите карниз, который соответствует архитектурному стилю вашего дома. Не забывайте, что карниз должен гармонично смотреться с остальной частью здания.

Во-вторых, обратите внимание на материал карниза. Некоторые материалы, такие как металл или пластик, могут быть более прочными и долговечными, чем другие. Учтите климатические условия вашего региона и выберите материал, который будет наиболее устойчивым к воздействию солнца, дождя и снега.

Важно также учесть монтажные особенности плоской кровли. Убедитесь, что выбранный карниз можно легко и надежно установить на поверхность плоской кровли и что он будет обеспечивать надежное крепление, не нарушая герметичность кровли.

Карниз на плоской кровле — это важная деталь, которая не только обеспечивает защиту от влаги и погодных условий, но и придает декоративность и эстетическую привлекательность зданию. Правильно установленный карниз будет служить вам долгие годы, делая вашу плоскую кровлю надежной и стильной.

При выполнении работ по установке карниза на плоской кровле не забывайте о выборе подходящего материала, строго следуйте инструкциям производителя и обращайтесь к профессионалам, если у вас возникают трудности. Обратите внимание на все детали и выполняйте работы с точностью, чтобы в результате получить идеальный карниз на плоской кровле, который будет радовать вас своей красотой и надежностью.

Плоская кровля: как сделать карниз

Плоская кровля является популярным решением для многих зданий, благодаря своей простоте и эстетичному внешнему виду. Однако при установке плоской крыши важно обратить внимание на создание карниза, который помогает защитить стены здания от влаги и повреждений. В этой статье мы расскажем о том, как правильно сделать карниз для плоской кровли и обсудим несколько важных аспектов этого процесса.

Карниз плоской кровли: его функции и значение

Карниз — это выступающая часть кровли, которая находится у края здания. Он выполняет несколько важных функций:

• Защита стен здания от влаги. Карниз помогает отводить дождевую воду от вертикальных стен, предотвращая неплотность и гибель материала.
• Создание эстетического внешнего вида. Карниз придает зданию законченный и ухоженный вид, добавляет декоративность и привлекательность.
• Предотвращение образования льда и снегоската. Карниз в сочетании с системой водоотвода обеспечивает безопасность в зимний период, предотвращая образование сосулек и скатов, которые могут стать источниками травм.

Шаги по созданию карниза на плоской кровле

Для правильного создания карниза на плоской кровле необходимо выполнить следующие шаги:

1. Определить оптимальную ширину карниза. Стандартная ширина карниза составляет около 30 сантиметров, но это значение может быть изменено в зависимости от ваших предпочтений и особенностей здания.
2. Установить необходимое количество свесов. Свес — это выступ карниза за пределы стены здания. Определите требуемое количество свесов, которые будут эффективно отводить воду и создавать желаемый внешний вид.
3. Выбрать материалы для карниза. Часто для создания карниза при плоской кровле используют металлический строительный профиль или сайдинг из алюминия, так как они обладают высокой прочностью и долговечностью.
4. Приступить к монтажу карниза. Зафиксируйте выбранный материал на краю кровли, используя специальные крепления и закрепите его надежно, чтобы избежать отрыва от ветра или других неблагоприятных погодных условий.

Несколько важных моментов при создании карниза

Следует учесть несколько важных моментов при создании карниза для плоской кровли:

Во время монтажа карниза обязательно соблюдайте меры безопасности и используйте защитное оборудование. Работа на высоте может быть опасной, поэтому никогда не забывайте про свою безопасность.

• Не экономьте на материалах. Используйте только качественные и прочные материалы, чтобы обеспечить долговечность и надежность вашей плоской кровли.
• Применяйте специализированные инструменты и приспособления для монтажа. Это поможет вам достичь оптимального результата и избежать возможных ошибок.
• Регулярно проверяйте состояние карниза и проводите необходимую обслуживание. В случае выявления повреждений или деформаций, немедленно приступайте к их устранению, чтобы предотвратить возможные проблемы в будущем.

Создание карниза для плоской кровли является важным этапом, который гарантирует безопасность и эстетическую привлекательность вашего здания. Не забывайте учитывать особенности вашей плоской кровли, выбирать качественные материалы и проводить регулярную проверку состояния карниза. Только таким образом вы сможете создать долговечную и надежную плоскую кровлю, которая будет служить вам долгое время.

Плоская кровля: как сделать карниз

Плоская кровля – это популярное решение для многих зданий, которые требуют практичности и экономии пространства. Однако, при установке плоской кровли необходимо уделить внимание созданию карниза. Карниз играет важную роль в защите стен здания от погодных условий и улучшении внешнего вида крыши.

Почему необходим карниз на плоской кровле?

Карниз на плоской кровле выполняет несколько важных функций. Во-первых, он защищает стены здания от влаги и позволяет предотвратить попадание осадков на фасад. Правильно выполненный карниз позволит защитить стены от разрушительного воздействия дождя и снега, что увеличит срок службы кровли и стен дома.

Во-вторых, карниз также улучшает эстетический вид плоской кровли. Он создает законченный образ и придает утонченность и особый шарм зданию. Карниз может быть выполнен в различных стилях и материалах, чтобы идеально сочетаться с архитектурой здания.

Как сделать карниз на плоской кровле?

Создание карниза на плоской кровле – ответственный и важный этап строительства или реконструкции. Вот несколько шагов, которые помогут вам правильно выполнить эту задачу:

• 1. Определите необходимую ширину карниза. Ширина карниза может зависеть от местного климата, но в среднем рекомендуется делать его не менее 30 см. Это позволит эффективно защитить стены от осадков и предотвратить их попадание на фасад.
• 2. Установите подкровельный борт. Для того чтобы карниз имел нужную ширину и оставался прочным, рекомендуется установить подкровельный борт. Он поможет удерживать карниз в нужном положении и защитит его от неблагоприятных внешних воздействий.
• 3. Выберите материал для облицовки карниза. Карниз может быть облицован различными материалами, такими как дерево, металл или пластик. Выбор материала должен основываться на долговечности, стоимости и эстетических предпочтениях.
• 4. Установите облицовку карниза. Тщательно измерьте и проконтролируйте качество установки облицовочных материалов. Они должны быть прочно закреплены, чтобы обеспечить надежную защиту кровли.

Плюсы и минусы карниза на плоской кровле

Как и любое строительное решение, карниз на плоской кровле имеет свои плюсы и минусы. Вот некоторые из них:

Плюсы: защита стен здания от влаги, эстетическая привлекательность, предотвращение попадания осадков на фасад, увеличение срока службы кровли, возможность подчеркнуть стиль и индивидуальность здания.

Минусы: дополнительные затраты на строительство, регулярное обслуживание и проверка состояния карниза, необходимость правильного выбора материала и выполнения монтажа.

Создание карниза на плоской кровле – это важный этап строительства или реконструкции, который требует внимания к деталям. Карнизы на плоских кровлях не только улучшают защиту стен здания от погодных условий, но и придают эстетическую привлекательность. Правильно выполненный карниз не только продлит срок эксплуатации кровли, но и придаст индивидуальность и стиль вашему зданию. Учитывая все плюсы и минусы, не забудьте об осторожном выборе материалов и качественном монтаже, чтобы создать настоящий шедевр на вашей плоской кровле.

Элементы плоской кровли: узлы карниза, водосборная воронка, аэратор и многое другое. Конструктивные особенности плоских крыш Карнизный узел утепленной скатной крыши

Получили широкое распространение при строительстве как жилых, так и промышленных зданий. Популярность данного варианта связана с простотой монтажа, невысокими финансовыми затратами, а также возможностью увеличения полезной площади сооружения.

Такая кровельная конструкция может с виду казаться абсолютно горизонтальной, хотя, в действительности, имеет небольшой уклон, составляющий от 1 до 5 градусов – этого вполне достаточно для того, чтобы обеспечить атмосферным осадкам возможность свободного и беспрепятственного стекания к водосборным воронкам.

У плоской кровли, в отличие от скатной, отсутствует стропильный каркас , в связи с чем данная конструкция представляет собой перекрытие, которое опирается непосредственно на стены сооружения.

Прочное основание выполняется из железобетонных плит и обязательно содержит несколько слоев надежных — и теплоизоляционных материалов.

Конструкция плоской кровли состоит из нескольких элементов, от которых зависит ее функциональность и надежность – важно иметь представление о каждом из них.

Узлы кровли плоского типа – это особые конструкционные элементы, под которыми подразумеваются все стыки со стенами, громоотводами, вентиляционными системами, дымоходами и др.

Главное правило при обустройстве данных элементов – обеспечение абсолютной герметичности – это позволит надежно защитить сооружение от разрушительных атмосферных осадков. С этой целью применяются правильно подобранные строительные комплектующие и вспомогательные герметизирующие материалы .

Различают два вида кровельных узлов – узлы крепления и узлы примыкания.

Узел крепления к основанию плоской крыши выполняется по такому принципу :

• На прочное основание, выполненное из бетона или металлического , наносится слой пароизоляции ;
• затем обустраивается нижний и верхний теплоизоляционный слой ;
• после этого наносятся слои подкладочного и кровельного техноэласта – высокоэффективного современного гидроизоляционного материала, имеющего битумно-полимерную основу.

Лучше всего осуществляется крепление при помощи тарельчатых кровельных дюбелей и длинных винтов, которые погрузиться в покрытие на глубину не менее 2 сантиметров. При этом оптимальное расстояние между дюбелями составляет 20 см .

Монтаж покрытия плоской кровли к ее основанию осуществляется через предпоследний слой с помощью шуруповерта. В завершении наносится финальный слой кровельного покрытия, полностью покрывающий шляпки дюбелей .

Узлами примыкания называются места стыковки со стенами, дымоходами, вентиляционными трубами и другими важными конструкционными элементами.

Чтобы обеспечить максимальную герметизацию, рекомендуется применять универсальную мастику на полиуретановой основе – преимущество данного материала заключается в том, что в результате воздействия воздуха он затвердевает и приобретает однородную текстуру с безупречными влагоустойчивыми свойствами.

При монтаже узлов в местах размещения дымоходов, вентиляционных труб, антенн и некоторых других объектов иногда могут потребоваться вспомогательные материалы и детали – например, бутиловая лента с алюминиевым напылением и высокопрочный полимерный герметик.

Карниз плоской крыши

Карнизом плоской кровли называется особый элемент, который обеспечивает длительный срок службы, прочность и защиту. Сверху он покрывается кровельным материалом, а снизу – как правило, сайдингом или пиломатериалами.

Размещенный в самой нижней части ската, он призван выполнять несколько важных и ответственных функций :

• Придает кровле и постройке в целом гармоничный, логически завершенный архитектурный вид;
• обеспечивает защиту стен сооружения от влаги;
• защищает отмостку фундамента от стока талой воды.

Выбор размера кровельного карниза зависит от нескольких факторов – климатических условий, пропорций здания, и др.

Однако, согласно правилам, минимальная ширина этого элемента составляет от 50 см до 1 м , в зависимости от количества выпадаемых осадков, характерного для конкретного региона.

Что представляют собой водосборные воронки

Водосборная воронка кровли – это неотъемлемый элемент водосточной системы сооружения, который обеспечивает сбор дождевой и талой снеговой воды, а также направляет ее движение вниз по трубе .

При целесообразно применять максимально простые конструкции водосборных воронок , подразумевающие наличии широкого горизонтального водоприемного борта, стакана и колпака.

Приступая к монтажу водосборных воронок на покатой крыше, следует всю ее поверхность разделить на равные участки, имеющие правильную геометрическую форму. Это позволит правильно определить требуемое количество данных элементов – по одной воронке устанавливается на каждые 0,75 кв. м. площади кровли .

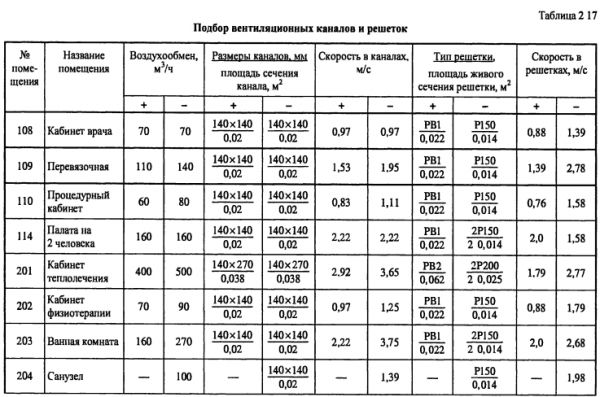

Высота вентиляционных каналов

Вентканалы необходимы для предотвращения образования конденсата и обеспечения оптимального температурного уровня . Для того чтобы эти элементы исправно выполняли свою задачу, важно расположить их на правильной высоте.

Согласно действующим строительным нормативам, минимально допустимая высота вентиляционного канала покатой крышей составляет 50 сантиментов.

Аэратор для плоской кровли

Для обеспечения выведения излишков водяных паров из подкровельного пространства устанавливаются специальные аэраторы (технониколь). Монтаж данных устройств может осуществляться как на этапе строительства, так и уже в процессе эксплуатации .

Важное свойство аэраторов – противостояние воздействию коррозии и температурным перепадам , поэтому изготавливаются они преимущественно из нержавеющей стали или высокопрочного пластика. Такие элементы легко выдерживают температурный режим от 50 до 90 градусов по Цельсию.

Аэраторы должны быть равномерно распределены по всей поверхности пологой кровли . Для максимально точного расчета их количества следует учитывать такие факторы как площадь крыши, качество ее покрытия, а также уровень концентрации влаги и конденсата.

Флюгарки на плоской крыше

Флюгарки – это элементы вентиляционной системы, которые выполняют следующие задачи:

• Способствуют просушиванию кровельного ковра и плоской крыши;
• повышают уровень тяги в вентиляционной трубе;
• обеспечивают всей вентиляционной системе надежную защиту от губительного воздействия атмосферных явлений.

Изготавливаются данные элементы преимущественно из меди, а также оцинкованной или нержавеющей стали . Легко надеваемые на трубы, они также могут выполнять и декоративные функции.

Молниеприемная сетка

Для обеспечения надежно защиты зданий от молний на крышах устанавливаются специальные молниеприемные сетки. Такие устройства являются незаменимыми для жилых, промышленных и хозяйственных сооружений, складов, гаражей и др .

Эффективный молниеприемник, предназначенный специально для плоских кровельных конструкций, выполняется в форме сетки из круглых стальных прутьев диаметром 6-8 мм, уложенных в горизонтальном направлении . Установка такой конструкции происходит еще на этапе строительства дома.

Монтаж молниеприемной сетки :

1. Вся площадь крыши разделяется на прямоугольные участки , одинаковые по размеру.
2. Монтаж сетки выполняется из полосовой стали , поперечное сечение которой составляет 4х20 мм.
3. Укладка всех прямолинейных отрезков сетки производится в перпендикулярном направлении друг к другу так, чтобы образовывали участки с одинаковой площадью.
4. По всему периметру крыши выполняется монтаж оконтуривающего проводника .
5. Места пересечения элементов сетки обрабатываются путем электросварки или с применением специальных зажимов.

Максимальный шаг ячейки сетки над жилыми сооружениями составляет 12 метров.

Если на крыше присутствуют антенны, трубы либо другие возвышающиеся элементы, есть необходимость в дополнительном применении молниеприемников вертикального типа.

Водоотвод с плоской крыши

Ввиду своей характерной конструкции плоская кровля является восприимчивой к воздействию такой и дождевой воды .

Чтобы предотвратить скапливание влаги, влекущее за собой серьезные повреждения, важно грамотно спроектировать систему водоотвода.

Оптимальными решениями для данного типа крыши являются гравитационная и сифонно-вакуумная система .

Первый вариант подразумевает отведение сточной воды , попадающей в воронку, по трубам, установленным под наклоном.

При втором варианте в кровельной воронке присутствует специальное устройство , которое создает вакуумный эффект и препятствует попаданию воздуха в водосточную систему.

Водоотвод может быть как внешним, так и внутренним. Первый вариант более предпочтителен, так как предполагает удобство эксплуатации и при необходимости.

Даже плоская крыша, которая выполняется с использованием рулонных материалов, обустраивается карнизом. Его устройство необходимо для исключения попадания воды в подкровельное пространство во время дождя. Исключением могут стать крыши, которые оборудованы парапетом.

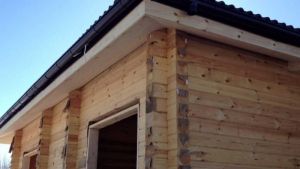

Карниз устанавливается для того, чтобы исключить попадание влаги в подкровельное пространство.

Помимо своих функциональных обязательств, карниз выступает в качестве завершающей отделки кровельной конструкции, так как после окончания подшивки закрываются внутренние составляющие стропильной системы. Для обеспечения более эффективной защиты стропила основания кровли дома выводятся за пределы стен на отрезок, составляющий 50 см. В некоторых случаях этот показатель может быть ненамного увеличен.

Свойства кровельных свесов

Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.

В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное за счет специальных элементов, которые получили название кобылок.

Стоит отметить, что нельзя забывать о защите , которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту , не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.

Важно помнить, что конструкция скатного и фронтального карниза разительно отличается друг от друга.

Виды карнизных свесов

За всю историю строительства домов было придумано огромное количество разновидностей свесов, которые были успешно применены на практике. К основным видам относятся:

1. Неподшитые свесы – используются при устройстве вальмовой кровли дома и для скатной, и для двускатной конструкции.
2. Подшитые свесы – тоже чаще всего применяются на вальмовых крышах и широко востребованы при устройстве кровли двускатной конструкции.
3. Коробчатые карнизные свесы – используются при обустройстве односкатной и ломаной кровли.
4. Укороченные карнизные применяются абсолютно на каждом типе конструкции.

Датская крыша также будет хорошо смотреться с такими карнизами.

Разновидности карнизных свесов

Узел карниза кровли дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

Узлы карнизных свесов могут иметь несколько видов. Поэтому очень важно остановиться более подробно на особенностях их конструкции.

Карнизный свес, который выполняется заподлицо, устраивается в тех случаях, когда стропильная система не выводится за переднюю границу стены. Для этого требуется укрепление края стропил с помощью сливной доски, которая располагается в горизонтальном положении. Это делается для того, чтобы обеспечить защиту фронтона дома от проникновения влаги. При этом также обеспечивается крепление системы водосточных желобов. Помимо этого, такие конструктивные особенности придают ломаной кровле оригинальность.

Несмотря на преимущества, данный узел имеет один недостаток, который заключается в незащищенности верхней части стены от попадания воды. Узел свеса, выполненного заподлицо, имеет длину, которая составляет не менее 50 см. Если же он устраивается в сооружениях из кирпича или панелей, можно сделать выступ с меньшей длиной.

Возведение крыши предполагает проведение ряда масштабных работ, которые достаточно ответственны и требуют кропотливого подхода. К их числу можно отнести, к примеру, устройство стропильной системы или кровельного пирога. Однако установка крыши на этом не завершается, так как следом приходит черед столь же важных, но более мелких мероприятий.

Чтобы полноценно защитить кровлю, стены и пограничное с фундаментом пространство, нужно разобраться, что это такое карниз крыши здания и для каких целей он служит.

Для чего нужен карниз крыши дома

В архитектуре карнизы для дома (фото ниже) определяются как элементы кровельной конструкции, которые выступают за плоскость фронтальных стен и защищают их таким образом от воздействия атмосферных осадков. Свес карниза не дает проникнуть влаге и холоду в подкровельное пространство при сильном ветре.

Однако защитная не единственная функция, которую выполняет кровельный карниз. Под ним удачно скрываются малопривлекательные элементы несущей конструкции, а эстетичная обшивка придает крыше привлекательность.

Этот элемент обеспечивает дополнительную вентиляцию. Устройство принудительного воздухообмена на свесах кровли полностью безопасно, поскольку через данный воздуховод не может проникнуть ни грязь, ни влага. Существует несколько вариантов устройства вентиляции. Самый простой из них – зазор между стеной и свесом. Можно также установить решетки в профили обшивки или перфорированный материал при использовании софитов. Вентиляция через наружные карнизы помогает справиться с конденсатом, скапливающимся на верхних уровнях строений, к примеру, в банях или двухэтажных домах.

Карнизы зданий фактически продолжают крышу, поэтому помимо защиты кровли от разрушительного воздействия влаги. Устройство этой конструкции придает ей необходимую жесткость.

Карнизный свес кровли, как видно на фото, дополнительно поддерживает водосток, причем это касается как внутренней, так и наружной системы.

Конструкция

Под карнизом кровли фактически поминают часть стропильных ног, выступающую за границы фасада здания. Иначе говоря, это свешенный наружу участок крыши.

В идеале его длина должна равняться 0,5–0,6 м. Если кровельная конструкция не позволяет обеспечить такую ширину свеса крыши, то прибегают к принудительному удлинению стропил, используя для этого кобылки.

Устройство карнизов и свесов возможно в двух основных вариантах:

• простые;
• с выносом.

Фронтальные и боковые карнизы: преимущества и недостатки

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

• Фронтальный. Он необходим для защиты фасадной части дома. Свес образуется боковыми краями наклонных кровельных скатов, поэтому на вальмовой крыше, имеющей четыре ската, таковой отсутствует.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

• Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Ширина карнизного свеса крыши может быть и больше, но никак не меньше. Устройство свеса кровли, меньшего по размеру, стандартное, принесет хозяевам массу неудобств. Если не обеспечить ветрозащиту стены на должном уровне, то она намокнет от косых дождевых струй.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Виды по форме

• Укороченные. Это идеальное решение практически для всех типов крыш, включая нестандартные: шале, мансардные и другие.
• Коробочные. Устройство карниза крыши возможно на одно- или двухскатной, а также на вальмовой конструкции. Необходима внутренняя обшивка рубероидом и теплоизоляционным материалом.
• Подшитые. Это одно из возможных вариантов устройства для двухскатных и вальмовых крыш. Это доски, которыми обшивают выступающие стропила. Эти свесы можно подшивать как по вертикали, так и по горизонтали. Чаще всего их устанавливают на фронтон.
• Неподшитые. Они представляют собой продолжение скатов, поэтому составляют единое целое с кровельной поверхностью. Применимы для скатных и вальмовых крыш. Конструкцию не нужно дополнительно облицовывать.

Устройство

Основные типы устройства

• Заподлицо. Концы стропильных ног не выходят за пределы несущих стен. Принудительное удлинение выполняют за счет сливной доски, закрепленной горизонтально к краю стропильных брусьев. На ней в дальнейшем будут установлены водосточные желоба. Для деревянного дома длина свеса должна превышать 55 см, для кирпичного – он может быть чуть короче.
• Такая конструкция имеет существенный недостаток, поскольку не позволяет полноценно защитить верхние участки стен от разрушения под воздействием влаги и низкой температуры.
• Закрытого типа. Подходит для стропил, на выступающей части которых с внутренней стороны имеются специальные пазы. Они нужны для фиксации элементов обшивки. Такой свес нужно обеспечить вентиляцией, особенно если на крыше обустроен теплый чердак.
• Открытый. Самый востребованный вариант в частном строительстве. Длина свеса варьируется в промежутке 50–60 см. При их устройстве желоба водостока проходят по его верхней кромке.
• Фронтонный. Здесь в принципе нет ограничений, все зависит от дизайнерской мысли. Единственное обязательное требование – обшить незащищенную поверхность карнизного свеса.

Это, как правило, заключительный элемент в строительстве. Именно по этой причине нужно сначала позаботиться о наружном утеплении стен. В противном случае часть стены, оставшаяся под коробом, останется неутепленной, и она может промерзать.

Способ крепления зависит от материала стен.

• Карниз деревянного дома крепят на специально врезанные кронштейны. Доски для конструкции обрабатывают антипиренами и средствами биозащиты. Первую доску выбирают примерно на 30–50 мм шире остальных. Фактически она выступает в качестве капельника, который препятствует попаданию воды на нижнюю поверхность обшивки.

Можно просто обшить концы балок. Если стропила по длине не превышают пределы стен, их следует нарастить кусками досок.

• При оформлении кирпичного здания создают профили, выполненные из штукатурки. Слой ее достаточно тонкий – не более 50 мм, поэтому раствор наносят на заранее подготовленную конструкцию. Это может быть:

• каркас из дерева;
• специальный выступ из кладки;
• каркас из металла, армированный сеткой.

Для деревянного каркаса выбирают доски, имеющие двойную окантовку. Профильную доску располагают под углом в 45˚, чтобы правильно состыковать ее с углом.

После окончания монтажа отштукатуренную конструкцию можно декоративно отделать: покрыть ее гранитной или мраморной крошкой, кварцевым песком либо битым стеклом.

Штукатурка под декоративным слоем имеет три слоя:

• обрызг из жидкого раствора для повышения адгезии штукатурки с основанием;
• грунтовка;
• лицевой.

Свес нужно правильно закрепить, чтобы он не повредился в процессе эксплуатации, к примеру, под весом снежных масс.

Устройство карниза нужно проводить грамотно, чтобы он надежно защищал верхнюю часть несущих стен и окончания стропил. Даже недостаточная длина кровельного свеса может стать причиной разрушения кладки кирпичного дома или верхних венцов деревянного сруба.

Нужно позаботиться и том, чтобы дом приобрел привлекательный и законченный вид.

Сооружение кровли — достаточно сложный процесс. Выполнять монтаж крыши необходимо с учетом множества параметров, расчетов и схем. Но и после установки крыши строительные работы нельзя назвать оконченными — настает черед карниза и свесов.

Действительно ли дому так необходимы карнизы, для чего нужны эти конструкции, какие разновидности свесов существуют — ответы на эти вопросы в данной статье.

Что такое свесы кровли

Карниз (или свес) представляет собой продолжение кровли, ее нависание над стенами сооружения. Эта конструкция защищает верхнюю часть стен дома от намокания, попадания дождя и снега. Такой подход способствует лучшему сохранению тепла внутри сухих стен, увеличивает срок службы материалов, из которых построен дом, препятствует развитию грибка и плесени на влажной поверхности.

Еще одна функция свеса кровли — защита стропил и всего «кровельного пирога». Ведь без карниза край крыши окажется открытым, ничто не будет защищать его от влаги, ветра и холода. Все это приведет к преждевременному износу материалов (утеплителя, изоляции, стропильной конструкции), намоканию венца дома, несущих конструкций.

Конечно, больше всего в защите от влаги нуждаются дома из дерева. Именно поэтому на деревянных постройках делают самые длинные свесы, их длина может достигать 120 см. На панельных и кирпичных домах достаточно карнизов от 40 до 60 см.

Важно! Размер свеса напрямую зависит от высоты цоколя и стен дома. Есть такая закономерность — чем выше дом, тем длиннее должен быть карниз его крыши.

Ну, и третьей функцией свесов можно назвать эстетическую составляющую. Ведь дома с красиво обшитыми кровельными свесами выглядят законченными. Эта архитектурная деталь не только защищает дом, но и делает его красивее.

Виды кровельных карнизов

Строительством домов люди занимаются тысячи лет. За это время сооружения претерпели массу изменений и дополнений. Устройство карниза на сегодняшний день считается обязательной составляющей монтажа любой кровли. А вот тип свеса каждый хозяин может выбрать самостоятельно, кстати, вид карниза во многом зависит от типа кровли:

1. Двускатные и четырехскатные (вальмовые) крыши любых размеров и конструкций могут обустраиваться свесами подшитого типа.
2. Неподшитые карнизы так же подходят для скатных крыш.
3. Если крыша дома имеет только один скат, либо, наоборот, это кровля сложной ломаной конструкции, то свес выполняют в виде короба, его так и называют — коробчатым.
4. Укороченная конструкция карниза универсальна — подходит для крыш любой конструкции и размера.

Внимание! Свес кровли конструктивно является продолжением самой крыши. Поэтому выбирать материалы для изготовления свесов необходимо с учетом тех же параметров: климатических особенностей региона, необходимых слоев «кровельного пирога», конструкции всего дома.

Устройство кровельных карнизов

В зависимости от формы карниза крыши различают несколько устройств кровельных свесов:

Важно! Способов обшивки карнизов два: горизонтальный и вертикальный . Вертикальный короб сооружают, когда наклон ската крыши небольшой. Обшивочные материалы в этом случае крепятся к стропильным ногам. Горизонтальные короба сооружают между концами стропил и стеной дома. Для этого на стену крепят брус или доску, а обшивку крепят в одной точке к стропилу, в другой — к брусу.

Чем подшивают свесы крыши

Чтобы дом выглядел красиво, а крыша не потеряла в утеплении и гидроизоляции, необходимо подшить карнизные свесы. Лучшими материалами для этих целей считаются:

Занимаясь обустройством карнизов, необходимо помнить, что именно на кровельные свесы приходится самая большая нагрузка от снежных масс. Сползая с верха крыши, снег и лед часто задерживаются на карнизах, поэтому конструкция свеса должна быть рассчитана до мелочей, а материалы выбираются самые прочные и качественные.

Кровельный свес является не самой главной частью крыши, однако его можно использовать для широкого спектра разных задач. При условии правильно сделанного расчета, карниз будет выгодно подчеркивать уровни и плоскости скатов, а также выполнять ряд полезных функций. В современных домах подобным элементам уделяется много внимания еще на этапе проекта. Как сделать карнизный свес кровли, чтобы он был максимально практичным и эстетически привлекательным? Для этого нужно сначала определить его конфигурацию, затем параметры и возможности для декоративного оформления.

Какие задачи выполняет карниз?

Пропорции карниза могут менять визуальный образ дома, повышая или понижая его выразительность. Не стоит отбрасывать и стилистические акценты, характерные для конкретного региона. Архитектурные традиции сегодня возрождаются именно в частном жилом секторе, где собственники стремятся подчеркивать особый стиль конкретной местности. Что касается инструментариев достижения того или иного образа, то значение будут иметь и размеры, и форма карнизного свеса. Фото кровли, представленное выше, к примеру, демонстрирует преимущества массивного свеса применительно к маленькому дому. Визуально конструкция становится ниже и шире, что добавляет восприятию сооружения ощущения надежности и добротности.

Функциональные задачи главным образом будут выражаться через конструкционные возможности. В части карниза можно прокладывать коммуникации, устраивать выводы для вентиляции и дымохода, монтировать другие инженерные и технологические каналы. Ширина свеса также повлияет на микроклиматические свойства дома. Дело в том, что длинный вылет карниза затеняет окно, вбирая в себя тепловую энергию. Если речь идет о металлической кровле, то аккумуляция будет происходить очень быстро, пассивно прогревая все покрытие крыши. Данный эффект можно по-разному использовать зимой и летом.

Устройство кровельного карниза

Свес как таковой представляет собой конструкционный узел, в котором сходится скат и горизонтальное перекрытие. В качестве последнего может выступать лишь карнизная планка, выходящая из точки крепления мауэрлата к наружной стене. Конфигурации сопряжения частей стропильной системы могут отличаться, поэтому единого принципа определения элементов данного узла быть не может. Так или иначе, в любой конструкции важную роль будет играть кровельный пирог, образующий свес. Это часть ската, которая выходит за уровень наружной стены по горизонтали в сторону, а в некоторых вариантах может и опускаться значительно ниже уровня чердачного перекрытия по горизонтали.

Теперь стоит перейти к материалам Устройство кровли определяется сочетанием несущей базы ската с деревянными (или тонкими металлическими) балками, обрешеткой и наружным покрытием. Внешний слой может быть представлен мягкой кровлей, профнастилом, черепицей и т. д. В сущности, эта комбинация и обеспечит внешний защитный каркас для карниза. Сам карниз образуется за счет нижней планки, которая соединит наружную стену и скат. Она тоже чаще выполняется из древесины, но встречается и пластик.

Разновидности карнизного свеса

Можно выделить несколько вариантов исполнения кровельного карниза, которые отличаются по конструкции и функциональным возможностям. Наиболее распространен обычный замкнутый карниз, в котором предусматривается средний по наклону и длине вылета скат и горизонтальная планка, формирующая софит. Более простая конструкция вовсе обходится без планки. Также по наклонной направляется свес, однако никаких прикрытий с нижней стороны нет — получается открытая конструкция, у которой есть существенные плюсы и минусы. Во-первых, это типовой карнизный свес с металлическим настилом. Покрытие довольно хлипкое и малофункциональное, поэтому с таким скатом нет смысла устраивать карнизные закрытые короба. Во-вторых, данное решение требует более высокой степени изоляции в точке схождения мауэрлата и кровли.

Особую группу карнизных свесов представляют кирпичные конструкции. Вместо деревянной планки нижнюю часть от свеса в данном случае будет закрывать кирпичная (или каменная кладка). Применяется этот вариант нечасто, но с его помощью можно создавать оригинальные дизайны фасада.

Особенности карнизов на мягкой кровле

Данный тип кровельного настила является одним из самых проблемных в том смысле, что материал тяжелый и дает существенную нагрузку на скат. Соответственно, ориентироваться следует на укрепление конструкции снизу и сбоку. Оптимальное устройство карнизного свеса для мягкой кровли может включать подшивку из обрешетки с применением деревянных брусков и металлических крепежей. Силовая основа будет обеспечиваться анкерными соединениями по всей длине крепления обрешетки, а также металлическими уголками и монтажными пластинами, которые выступят в качестве дополнительных фиксаторов.

Особенности карниза плоской кровли

В данном случае конструкция упрощается, так как отпадает необходимость создавать наклонный угол ската с соответствующими оформлениями с нижней части. То есть поддержка и обшивка снизу будет, но реализовывать ее по горизонтали гораздо проще. В простейшем исполнении карнизный свес плоской кровли можно оформить как сочетание прямого ската и перекрытия. Грубо говоря, чердачный пол получит вылет в сторону за границы наружной стены. На верхнем уровне также выйдет кровельный пирог на скате. Далее остается лишь замкнуть обе конструкции сбоку пластиковой или деревянной обшивкой. В итоге получится достаточно функциональный короб правильной формы.

Параметры карнизного свеса кровли

Как и раньше, так и в наше время оптимальным способом расчета ширины карниза является угол свеса. Он может быть разным в зависимости от наклона ската. В среднем же российские дома проектируются с крышами, уклон которых варьируется от 30 до 45 градусов. Какой вылет будет оптимальным? Существует специальный регламент, определяющий диапазон размеров карнизного свеса кровли по ширине от 10 до 70 см. Далее все будет зависеть от типа кровельного материала. Так, самые короткие карнизы используются на крышах из металлопроката — от 10 см. Оцинкованные стальные листы позволяют устраивать свесы минимальной длиной от 15 см. А волнистые асбестобетонные панели делают с шириной от 25 см.

Монтаж карниза

Установка данного элемента по большей части сводится к тыльной обшивке деревянными планками, пластиковыми панелями или сайдингом. Главное — не использовать в этой части металл, поскольку вывод конденсата через софиты создает благоприятные условия для коррозии. Как монтировать карнизный свес кровли? Когда контуры ската и мауэрлата определились и их конструкции готовы, можно приступать к инсталляции несущей обрешетки для подшивки. Желательно использовать мелкоформатный брус. Опорные части фиксируются шурупами к стене или мауэрлату — как позволит конструкция. По линиям несущих планок крепится ряд мелких планок с отступами примерно 20-30 см. На заключительном этапе по всей площади с тыльной стороны карниза выполняется обшивка — пластиком или деревянной вагонкой.

Система карнизной вентиляции

Еще на этапе разработки схемы карниза будет не лишним определить способ реализации системы проветривания. Циркуляция воздуха в подкровельном пространстве необходима для борьбы с сыростью, которая вредна для деревянной стропильной системы. Простейший способ устройства вентиляции в карнизном свесе кровли заключается в изначальном использовании для обшивки перфорированных пластиковых панелей. Они специально разрабатываются как софиты под карниз для организации воздуховода. Если же используются деревянные планки, то предварительно необходимо оставить место для зазоров. Иногда для таких целей просто выдерживают пространство между планками обшивки в несколько миллиметров. Собственно, достаточно, чтобы короб свеса не был полностью герметичным.

Заключение

Карниз — значимая и ответственная часть крыше, но очень деликатная в исполнении. Многое в реализации этого элемента будет зависеть и от соседних материалов конструкции. Например, карнизный свес мягкой кровли невозможно монтировать без учета характеристик покрытия, которые зачастую ограничивают мастеров в выборе технических решений. Для такой крыши лучше обратиться к специальным доборным софитам, которые справятся с нагрузками от тяжелой кровли и обеспечат необходимое пространство для возможной прокладки коммуникаций в коробе.

Если же скат покрыт легким профнастилом, то можно и вовсе обойтись без капитальной поддержки с формированием обшивки. Достаточно позаботиться о механической защите узла и обеспечении свободной циркуляции воздуха в стыковых местах. Но, с другой стороны, отсутствие монтажного короба само по себе исключает целый ряд конструкционных возможностей, также связанных с монтажом элементов водостока и снегозадержателей. По этой причине, рассчитывая на многолетнюю эксплуатацию крыши, стоит продумать роль карниза с точки зрения самых разных аспектов применения.
