Гильза ГМЛ. Соединительные гильзы для проводов под опрессовку

Соединительные гильзы для проводов — специальные приспособления, которые используются для соединения медных проводов и кабелей.Бесперебойный ход электрического тока реализуется лишь при качественном соединении электрических кабелей. Технология скрутки не всегда возможна, особенно при наличии несовместимых проводов (например, алюминий и медь). В таких случаях и применяют соединение при помощи гильз из меди или алюминия.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ … или этот …

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Назначение, виды гильз и обжимной инструмент

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование	Материал		Описание
	Медь	Алюминий
ГМ	+	—	Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ	+	—	Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА	—	+	Для сочленения кабелей, изготовленных из алюминия
ГАМ	+	+	Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ	+	—	Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

К сведению!

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

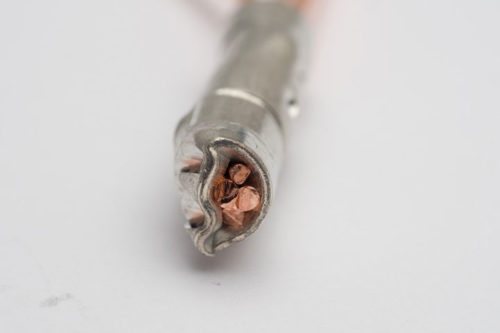

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

1. Очистить жилы от изоляции, соединить их в пучок.
2. Надеть наконечник, заполнить пустоты обрезками кабеля.
3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
4. Торчащие края жил обрезать.
5. Для изоляции открытых частей применить термоусадочную трубку.
6. Кабели плотно скрутить и уложить.

Основные характеристики

Для удобного представления данные о гильзах представлены в виде таблицы:

Основные характеристики гильз

Для правильного понимания табличных данных далее приводится чертеж соединителя:

Чертеж соединителя

По табличным данным и чертежу сразу становятся понятны обозначение и привязка изделия к материалу жил, а также их сечению. Гильзы, используемые для соединения медных электрических проводников с алюминиевыми, содержат внутри перегородку. Она устраняет возможность контакта и электрохимического взаимодействия меди с алюминием. Эта конструктивная особенность также упрощает определение длины зачищенной жилы.

Биметаллическая гильза

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
5. Быстро осуществляют монтаж.
6. Эксплуатационное обслуживание не проводят.

ГМЛ — что это такое?

Для соединения электрических проводов из меди методом скрутки используются медные гильзы. Аббревиатурой ГМ обозначается обычная, без какого-либо покрытия, медная гильза. ГМЛ – это медная гильза, прошедшая процедуру лужения. На нее наносится специальный олово-висмутовый слой. Это особенно необходимо для изделий, выполненных из меди, так как данный материал склонен к окислению.

Смотреть галерею

За счет этого покрытия гильзы медные луженые не подвержены коррозийным процессам и не вступают в реакцию c жилами. Эти изделия не рекомендуется использовать в электромонтажных работах совместно с алюминиевыми проводами. Объясняется это тем, что при сжатии защитное покрытие может разрушиться, и гильза ГМЛ вступит в химическую реакцию с алюминием.

Распространенные ошибки

Для соединения обжатием следует подбирать гильзу соответствующего размера. Если диаметр жилы больше, то ее приходится подтачивать. Её утончение приводит к увеличению сопротивления участка контакта. В этом месте провод будет греться и может со временем отгореть. Также теряется механическая прочность. Стороннее воздействие на соединение может привести к разрыву.

Увеличение диаметра, по сравнению с проводом, аналогично приводит к ухудшению контакта. Наличие зазоров между жилами снижает надежность и прочность соединения. Деление гильзы в целях экономии на несколько частей делает монтаж неудобным и уменьшает длину контакта. Не следует также при обжиме пользоваться подручными инструментами. Плоскогубцы, молоток или зубило не принесут нужного эффекта, но могут нанести непоправимый ущерб.

Соединение проводов при помощи обжима не станет проблемой. При соответствии сечений, аккуратности выполнения работ и соблюдения техники безопасности можно получить отличный результат.

В каких случаях используют «шестерку»?

По своим характеристикам гильза ГМЛ-6 может свободно пропускать через себя четыре электропровода, имеющих минимальное сечение в 1,5 кв. мм. При сечении 2,5 кв. мм в данную гильзу войдет не более трех таких проводов. Четвертый может быть использован в качестве уплотнителя. Минимальное сечение этого провода должно составлять 1.5 кв. мм. Кроме этого, «шестерку» можно использовать для опрессовки двух проводов с сечением 2,5 кв. мм.

Смотреть галерею

Обжим кабеля, провода наконечниками, обжим без инструмента

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Технология

1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Различие по диаметру

Электрические сети состоят из многожильных и одножильных проводов разного диаметра. Естественно, для их опрессовки понадобятся соединительные гильзы соответствующего размера. Узнать такие параметры можно из таблицы данных на примере ГМ или ГМЛ.

По указанному сечению видно, что соединять можно как одножильные, так и многожильные провода.

Качественная опрессовка получается только при соблюдении всех параметров. Если жилы будут толще диаметра трубки, то они просто не войдут внутрь. Завышенный диаметр соединительных трубок тоже нежелателен. После сжатия жилы будут иметь плохой контакт.

Размер соединительных трубок должен быть таким, чтобы вставленные внутрь жилы, не болтаясь, плотно сидели. При отсутствии гильзы соответствующего размера, тонкие жилы можно соединить толстой трубкой. Для этого свободное место между стенкой трубки и вставленной жилой забивают кусками жил из аналогичного металла, после чего делают обжим.

Заключительные рекомендации

• Используйте токопроводящую пасту, нанося ее на кончик пучка жил перед надеванием соединителя.
• При отсутствии термоусадочной трубки применяйте клейкую изоленту.
• Проверяйте жилы на отсутствие люфта. Если он существует, сделайте дополнительный обжим.
• Не укорачивайте соединитель из стремления сэкономить. Это существенно ухудшит контакт.
• Если не удается подобрать оптимальную по размерам гильзу, выбирайте ту, которая надевается легко. Незанятое пространство заполните отрезками жил подходящего диаметра.
• Будьте внимательны, выбирая слот в зажимных клещах. Обращайте внимание на цифры диаметров, нанесенные на клещах.

Тип зажима
Помните о том, что гильза – неразъемное соединение, и поэтому не допускайте ошибок.

• Выбор силового кабеля
• Виды силовых кабелей
• Кабель NYM: описание характеристик

Опрессовочные клещи

Для опрессовки соединителя с вставленными проводами, которые применяются для построения электросетей в частных домах и квартирах, подойдут две популярные модели, показанные далее:

Пресс-клещи

Соответствие соединителей клещам

Если гильза не изолированная (то есть не внутри трубки из термоусадочного материала), не забываем надеть на один из проводов кембрик подходящей длины.

Способы соединения проводников

Существует несколько вариантов соединения проводников:

• скруткой;
• пайкой;
• обжимом
• с использованием готовых приспособлений.

Скрутка и обжим является холодным способом соединения. Пайка осуществляется при высоких температурах. У каждого способа есть положительные и отрицательные аспекты, на которых остановимся ниже, начав с самого простого соединения – скрутки.

Скрутка

Этот способ не считается правильным и не один грамотный электрик его не признает. Причина в непрочности соединения, которое может ослабнуть при касании или вибрации. Особенно неприемлемо это соединение для проводников большого сечения или при контакте трех одно или многожильных проводов. Данный вариант можно применять в качестве временного соединения осветительных линий.

Технологически скрутка выглядит следующим образом. Проводники зачищаются на длину до 3 см от окислов на поверхности, а после скручиваются между собой. Обязательно требуется нанесение изоляции на место скрутки.

Пайка и сварка

Другим способом является пайка или сварка, которые являются, пожалуй, самым надежными, но наиболее технически сложными процессами. Технология пайки начинается аналогично предыдущему способу. Также зачищается поверхность проводников, а после они либо скручиваются, либо плотно прижимаются друг к другу. После они прогреваются и подается припой, который может быть либо мягким, либо твердым.

Из мягких хорошо известны припои оловянно – свинцовые или серебряные, с низким содержанием серебра. К тугоплавким относятся медно-фосфористые, серебряные, латунные, и цинковые. Твердые марки припоев чаще применяются при сварке медных проводов на промышленных предприятиях, поскольку требуется их нагрев до очень высоких температур, в отличие от мягких марок, которые хорошо плавятся при нагревании обычным паяльником. Для улучшения качества пайки применяются флюсы или предварительное обезжиривание контактов кислотой.

Нередко для соединения медных проводников большого сечения используется сварочная горелка или газовый резак, который является профессиональным инструментом сварщика и не может использоваться дилетантом.

Методы опрессовки

Принцип выполнения опрессовки несложен, достаточно вставить оголенные жилы внутрь трубки, после чего сжать ее с помощью пресс-клещей. Особенность меди и алюминия заключается в образовании окислительной пленки. Это своего рода налет поверх металла, ухудшающий контакт. Избежать этого поможет обработка до опрессовки специальной смазкой внутренней части гильзы и концов соединяемых проводов.

Существует два метода опрессовки:

• Сплошное обжатие выполняется с помощью тех же клещей, только используются фигурные матрицы. Сначала выполняют обжатие концов кабеля, чтобы придать им круглую форму. Затем их вставляют в гильзу, после чего происходит ее обжатие по всей длине. Готовый контакт проверяют штангенциркулем, чтобы узнать габариты получившегося сечения.
• При местном вдавливании сжимается не вся гильза, а только отдельные ее участки. На поверхности отчетливо будут виднеться ямки. Качество контакта зависит от их глубины, что аналогично измеряют штангенциркулем.

Опрессованную голую гильзу изолируют диэлектрической липкой лентой. Как вариант, на нее можно надеть термоусадочную трубку.

Опрессовка изолированных трубок ГСИ происходит тем же методом. Гильзу подбирают по соответствию сечения провода. С его концов зачищают изоляцию, обрабатывают смазкой, после чего вставляют внутрь трубки. ПВХ покрытие гильз выполнено разными цветами. Это сделано для удобства выбора подходящего сечения матрицы на инструменте. Например, электромонтер берет втулку желтого цвета и чтобы ее сжать, вставляет в матрицу клещей, помеченную таким же цветом. Сжатие происходит поверх изолированного слоя гильзы, после чего получается надежный контакт, не требующий сверху дополнительной изоляции.

Гильза для обжима проводов

Под опрессовкой следует понимать простую операцию соединения проводов с применением специальных гильз — трубок из разного вида металла. В этом случае гильзам отводится важная роль соединительного механизма. Провода помещают в тело гильзы, после чего с помощью специального инструмента обжимают трубку. Результат — надежное и безопасное соединение.

Сжимают гильзы соединительные в нескольких местах, используя термоусадочную трубку или ПВХ ленту для изоляции. В отдельных случаях уместным становится использование изолированных гильз, более подробно о которых ниже.

Опрессовка проводов с использованием металлических трубок целесообразной является в случаях, когда:

1. Нужно соединить провода в участках с высоким уровнем нагрузки.
2. Если в соединении нуждаются провода с крупным сечением.
3. Невозможно использовать альтернативные варианты соединения (на высоте, при отсутствии нужной видимости, внутри распределительной коробки и пр.).

Процесс опрессовки имеет несколько положительных моментов:

1. Соединение можно проводить без подключения к электросети с помощью пресс-клещей.
2. Работы не требуют специальных навыков и опыта, справиться с ними сможет каждый своими руками при наличии даже самого примитивного набора инструментов.
3. Работать с обжимным инструментом можно в условиях ограниченного пространства с возможностью укорачивания проводов до минимума для повышения плотности монтажа.

Кроме этого стоит отметить, что опрессовка не накладывает ограничений на типы проводов, надлежащих соединению в отличие от сварки.

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

• если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
• для коммутации многожильных проводников;
• при необходимости соединения проводов большого сечения.

Размеры и конструкция гильз

Все типы гильз имеют свои стандартные размеры и используются с соответствующим сечением провода. Для наглядности можно рассмотреть таблицу, где указаны характеристики ГМЛ.

Что касается конструкции трубок, то они могут иметь внутри перегородку. Она помогает соединять провода стык встык. Перегородка располагается посередине трубки и служит ограничителем для провода. Вставленный кабель войдет с обеих сторон только на определенную глубину.

Сквозные гильзы представлены обычной трубкой, без каких-либо перемычек или других технических преград.

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм 2 . Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм 2 с легкостью залетает на провод с маркировкой 2 мм 2 . Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:

• Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

• Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

• Еще существуют и шестигубочные обжимники.

• В дополнение можно приобрести устройство оголения проводов . Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

• Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
• Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
• Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
• Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:

• Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
• Сечение провода не позволяет сделать соединение проводов другими способами.
• Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
• Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные , определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные . На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы — клеммы плоские изолированные «мама» РПИ-М:

Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Что такое опрессовка проводов гильзами

Опрессовка — это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент — пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

• Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
• Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
• Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза. Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Опрессовка позволяет соединить между собой провода, изготовленные из разных материалов, например, алюминий и медь. Пайка и сварка такие возможности не предоставляет.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Первый опыт: гильзы ГМЛ-П

Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

• чем обжимать
• в чём обжимать
• как обжимать

Чем обжимать

В чем обжимать

Как обжимать

Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться.
Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить.
И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать.
Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм)
1,5 — 1,38
2,5 — 1,78
4,0 — 2,26
6,0 — 2,76
10,0 — 3,57
16,0 — 4,51

Update: Немного геометрии.
Внешний диаметр (мм) / диаметр «пустоты» между жилами:
3х1.5 — 2,98
3х2.5 — 3,84
4х1.5 — 3,33 / 0,57
4х2.5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т.е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним.
Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам.
Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5

Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6

Тут чуть схалтурил, с одной стороны 2×2,5мм2, а с другой добавлена жила 1,5мм2









Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.

Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6

Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10.








Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.

Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10

Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.

Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10

Упустил данный вариант — дополняю…

На просвет…

В гильзе…

Боковая жила — деформация от контакта со средней жилой…

Деформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилой

Деформации на гильзе

Опрессовка проводов с помощью гильз

Использовать гильзы для опрессовки проводов необходимо, если бесперебойная подача электроэнергии и продолжительная безопасная работа электроприборов действительно имеют значение. Нежелание или невозможность опрессовки таким способом неизменно приведет к преждевременному выходу из строя приборов, в первую очередь, из-за деформации соединений под действием нагрузки.

Процесс опрессовки гильзами

Под опрессовкой следует понимать простую операцию соединения проводов с применением специальных гильз — трубок из разного вида металла. В этом случае гильзам отводится важная роль соединительного механизма. Провода помещают в тело гильзы, после чего с помощью специального инструмента обжимают трубку. Результат — надежное и безопасное соединение.

Сжимают гильзы соединительные в нескольких местах, используя термоусадочную трубку или ПВХ ленту для изоляции. В отдельных случаях уместным становится использование изолированных гильз, более подробно о которых ниже.

Опрессовка проводов с использованием металлических трубок целесообразной является в случаях, когда:

1. Нужно соединить провода в участках с высоким уровнем нагрузки.
2. Если в соединении нуждаются провода с крупным сечением.
3. Невозможно использовать альтернативные варианты соединения (на высоте, при отсутствии нужной видимости, внутри распределительной коробки и пр.).

Процесс опрессовки имеет несколько положительных моментов:

1. Соединение можно проводить без подключения к электросети с помощью пресс-клещей.
2. Работы не требуют специальных навыков и опыта, справиться с ними сможет каждый своими руками при наличии даже самого примитивного набора инструментов.
3. Работать с обжимным инструментом можно в условиях ограниченного пространства с возможностью укорачивания проводов до минимума для повышения плотности монтажа.

Кроме этого стоит отметить, что опрессовка не накладывает ограничений на типы проводов, надлежащих соединению в отличие от сварки.

Разновидности соединительных трубок

Опрессовка проводов может проводиться с помощью соединительных гильз в нескольких вариантах исполнения. Выбор соединительной трубки будет зависеть от электрохимических свойств металла, из которого она изготовлена, и его взаимодействия с материалом изготовления провода.

Различают несколько вариантов материалов для изготовления гильз:

• медные;
• луженые;
• комбинированные универсальные;
• изолированные.

Медные трубки (ГМ) используются для медных проводов, опрессовкой которых нельзя повредить защитного слоя из-за его отсутствия. Трубки не могут использоваться в условиях агрессивной среды.

Луженые гильзы (ГМЛ) подходят для кабеля медного типа, применяемого в агрессивных условиях. Защитный слой белого цвета, покрывающий поверхность изделий, полностью справляется с основными функциями. Трубки не подходят для работы с алюминиевыми проводами из-за возможного контакта частично разрушаемого во время сжатия защитного слоя с алюминием.

Комбинированные трубки (ГАМ) необходимы для опрессовки проводов смешанного типа. В центральной части соединения конструкции трубки из алюминия и меди находится ограничитель. Он позволяет вводить провода с обеих сторон максимально ровно и деликатно.

Комбинированные гильзы для проводов имеют отличительную черту — форму. Алюминиевая часть по сравнению с медной увеличена. Это связано с сопротивлением алюминия, по показателям превышающим сопротивление меди. В процессе опрессовки с использованием таких трубок провода вставляют с каждой из сторон с учетом типа металла.

Последний вариант гильз — изолированные (ГСИ). Они заменяют собой дополнительную изоляцию с помощью лент ПВХ за счет наличия термоусадочной трубки. Строение их аналогично строению трубок ГМЛ, за исключением ПВХ слоя, не пропускающего электроэнергию. Защитный слой достаточно пластичный и надежный, не поддается разрушению даже в процессе опрессовки, принимая форму металла.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Принцип опрессовки проводов

Выполнять опрессовку проводов с помощью гильз можно в нескольких вариантах. Выделить самый лучший из них не получится, так как сравнение здесь неуместно. Выбор метода опрессовки напрямую зависит от условий для проведения электромонтажных работ, показателей сечений и прочих важных моментов. Рассмотрим особенности основного метода опрессовки с помощью гильз.

Начинают работы с введения зачищенных до этого концов проводов в полость гильзы. Следующим шагом становится обжим — сдавливание при использовании специального инструмента. Металлическая поверхность жил и гильзы сжимается, в результате чего образуется надежное сцепление деталей. Соединять нужно в нескольких точках с последующей изоляцией мест соединения. Исключение — работа с изолированными гильзами под опрессовку, не требующими дополнительной изоляции.

Выбирая такой способ соединения проводов, нужно помнить о неразъемности контакта в будущем. Учитывая это, работы нужно будет проводить аккуратно и расчётливо.

Инструменты для опрессовки

Правильный опрессовочный инструмент для проведения работ такого типа — пресс-клещи. Выбирать лучше изделия с наибольшим комплектом матриц — фигурных элементов для сжатия гильзы под давлением. Различают несколько вариантов инструмента:

• для удаления изоляции с жил;
• для опрессовки гильз.

Первый вариант пока оставим, рассмотрим второй тип инструмента — для обжатия трубок. Конструкция его отличается наличием нескольких гнезд трапециевидной или квадратной формы. Форма гнезда определяет в дальнейшем форму гильзы после обжима. Пресс-клещи незаменимы для качественного монтажа многожильного провода. Чтобы опрессовка получилась удачной, нужно подбирать инструмент соответствующего диаметра.

Пассатижи для зажима также подойдут, хотя выполнять работы с их помощью не так удобно, как специальными пресс-клещами. Недостаток обжима плоскогубцами заключается в деформации проводника и минимальном контроле силы зажима. В результате чего часто не удается избежать уменьшения сечения жилы.

Главные ошибки в процессе обжима жил

Самостоятельный монтаж гильз на провода даже при многократных операциях может стать неудачным из-за совершаемых ошибок. Самые частые из них ниже:

1. Разрезание соединительных трубок. В процессе опрессовки может показаться, что длина гильзы слишком большая и что разрезание не испортит результата. Желая получить из двух гильзы четыре и даже шесть, неопытные мастера не замечают, как ухудшают результат. Уменьшение длины участка для крепления жил приводит к снижению прочности контакта.
2. Выбор трубки неподходящего диаметра. Слишком большая гильза осложнит процесс электромонтажа и будет уместна только в случаях работы с медными жилами, которые можно согнуть на конце и завести в таком виде в отверстие. Алюминиевые провода сгибать нельзя, они просто сломаются. Слишком узкая гильза может навести на мысль обточить провода для прохода в полость. Делать это крайне не рекомендуется, так как именно такие манипуляции в результате уменьшения сечения на участке могут вызывать впоследствии воспламенение.

Любые непредусмотренные манипуляции с гильзами в процессе опрессовки нарушат целостность и надежность контакта — это нужно помнить.

Рекомендации по проведению опрессовки

Если возникают сложности при подборе идеально подходящей под провода гильзы по размерам, лучше остановить выбор на трубке, немного большей нужного. Пустоту в этом случае можно заполнить нарезкой оголенного провода с немного меньшей длиной, чем у гильзы. Уплотнение таким способом повысит качество опрессовки.

Удлинение провода с помощью опрессовки должно подразумевать расположение стыка соединения точно по центру трубки.

При изолировании места стыка соединительная лента должна выходить за срезы гильзы не менее чем на 10 мм. Если между собой соединяются многожильные провода либо необходимо сращивание разного их числа по обеим сторонам, то правильным решением станут соединительные гильзы изолированного типа.

В заключение отметим, что опрессовка как процесс не представляет собой ничего сложного, если действовать последовательно, использовать специальный инструмент и подходящие гильзы. Так или иначе, но нужно помнить о том, что речь идет о неразъёмном соединении, поэтому потребуется схема электропроводки. Имея под рукой план, можно будет избежать ошибок во время проведения работ.

Обжимные соединительные гильзы для проводов

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование	Материал		Описание
	Медь	Алюминий
ГМ	+	—	Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ	+	—	Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА	—	+	Для сочленения кабелей, изготовленных из алюминия
ГАМ	+	+	Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ	+	—	Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

К сведению!

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Типы гильз

Соединительные гильзы могут быть таких видов:

• ГА. Под этой аббревиатурой значится гильза, изготовленная из алюминия. Данный тип применяется для соединения исключительно алюминиевых проводов.
• ГАМ. Это комбинированный тип. Часто такие гидьзы еще называют алюмо-медными. Используются для стыковых соединений алюминиевых и медных проводов (наращивание в старой электропроводке). Поскольку алюминий обладает большим сопротивлением, чем медь, то в изделиях типа ГАМ алюминиевую часть производят с увеличенным диаметром.
• ГСИ. Изолированные соединительные гильзы представляют собой луженые изделия, на которые нанесена поливинилхлоридная изоляция. Применяются для соединения многожильных медных проводов. Во время опрессовки изоляция не снимается. Жим при помощи специальных клещей можно делать прямо через покрытие.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

1. Очистить жилы от изоляции, соединить их в пучок.
2. Надеть наконечник, заполнить пустоты обрезками кабеля.
3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
4. Торчащие края жил обрезать.
5. Для изоляции открытых частей применить термоусадочную трубку.
6. Кабели плотно скрутить и уложить.

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
5. Быстро осуществляют монтаж.
6. Эксплуатационное обслуживание не проводят.

Характеристики изделия (ГОСТ 23469.3-79)

• Тип изделия – гильза медная луженая. Предназначается для соединения методом опрессовки проводов и кабелей, изготовленных из меди. Изделие обрабатывается методом олово-висмутового лужения. В результате гильза приобретает белый оттенок. Предназначается для напряжения, не превышающего 10 кВ
• Конструкция гильзы – сквозная. По внутреннему и внешнему диаметру изделие соответствует наконечникам ГОСТа 7386.
• ГМЛ предназначены для соединения кабелей и проводов (классы гибкости 5 и 6). Для того чтобы осуществить электромонтаж жил из меди 2 или 3 класса, понадобится луженная медная гильза, размер которой можно подобрать, используя специальную таблицу.

Распространенные ошибки

Для соединения обжатием следует подбирать гильзу соответствующего размера. Если диаметр жилы больше, то ее приходится подтачивать. Её утончение приводит к увеличению сопротивления участка контакта. В этом месте провод будет греться и может со временем отгореть. Также теряется механическая прочность. Стороннее воздействие на соединение может привести к разрыву.

Увеличение диаметра, по сравнению с проводом, аналогично приводит к ухудшению контакта. Наличие зазоров между жилами снижает надежность и прочность соединения. Деление гильзы в целях экономии на несколько частей делает монтаж неудобным и уменьшает длину контакта. Не следует также при обжиме пользоваться подручными инструментами. Плоскогубцы, молоток или зубило не принесут нужного эффекта, но могут нанести непоправимый ущерб.

Соединение проводов при помощи обжима не станет проблемой. При соответствии сечений, аккуратности выполнения работ и соблюдения техники безопасности можно получить отличный результат.

Разновидности соединительных гильз

Для получения не только хорошего и качественного сжатия, но и долговременного качества контакта, гильзу нужно выбрать правильно. По материалу она может быть из:

• меди,
• алюминия,
• биметаллическая,
• покрытая изоляцией.

Для соединения медных электрических проводников обязательно применяется Гильза Медная (ГМ). Буква Л в конце обозначения, то есть ГМЛ, указывает на покрытие поверхности сплавом на основе олова (Лужение). Это покрытие предохраняет соединитель от появления малахита (специфического окисления, позеленения), что свойственно меди, а также ее сплавам при определенном сочетании влаги и температуры. Алюминиевые жилы нельзя соединять медным соединителем. Медь и алюминий вступают в электрохимическую реакцию, которая разрушает в первую очередь алюминий.

ГМ и ГМЛ различных размеров

Со временем, при благоприятных для реакции условиях, электрические проводники просто переломятся, а соединитель отвалится. По этой причине для соединения алюминиевых жил нужна Гильза Алюминиевая (ГА). Когда появляется необходимость в соединении алюминиевой жилы с медной, применяется биметаллическая Гильза Алюмо Медная (ГАМ). Медный электрический проводник соединяется с медной частью, алюминиевый проводник – с алюминиевой.

Гильзы ГАМ

Использование Гильз Соединительных Изолированных (ГСИ) намного упрощает и ускоряет электромонтажные работы. Нет необходимости покупать термоусадочную трубку, нарезать ее, а затем надевать на провод. Все сразу готово вместе с соединителем. Опрессовка соединения делается по изоляции. После этого остается выполнить усадку изоляции.

ГСИ

Что такое опрессовка проводов

Для получения качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

В чем же заключается суть и основные преимущества опрессовки? Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

• Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
• Четырехгубочные. Предназначены для работы только с гильзами.
• Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

• гидравлические, монтажные и обжимные пресс клещи разных модификаций;
• гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Когда они нужны?

Опрессовка проводов гильзами по своей сути – один из способов соединения проводов, альтернатива сварке и пайке, со своими достоинствами и недостатками. Однако если потребуется соединить очень короткие провода, например, в сгоревшей розетке с отсутствием возможности замены подразетника, данному методу не будет равных.

Виды соединений и преимущества опрессовки скруток

Я за время работы электромонтажником в строительной сфере узнал много нового: какие существуют разновидности проводов, как рассчитать сечение жил кабелей в зависимости от нагрузки, как правильно сделать скрутку и другое.

Поэтому, могу поделиться своим опытом с читателями данной статьи. В случае же, если кому-то из бывалых и закаленных в монтажных «боях» электриков что-то не понравиться — я на всеобщее признание не претендую, могу ограничиться ролью советчика новичкам в этом непростом деле.

Различают несколько видов соединений проводов, наиболее часто применяемых среди специалистов:

Выбор нужных гильз для опрессовки

Перед тем, как начинать опрессовку, нужно сделать правильный выбор гильзы для конкретного проводника. Следует учитывать, что у изделий одного сечения от разных производителей, может отличаться толщина и диаметр входного отверстия. Поэтому не всегда один и тот же инструмент подходит для опрессовки двух разных гильз под провода с одинаковым сечением.

Для обеспечения высокого качества соединения нужно выполнять следующие рекомендации:

• Жила, очищенная от изоляции, должна точно совпадать с диаметром гильзы.
• Допустимый люфт должен быть минимальным.
• Алюминиевая гильза точно соответствует сечению провода.
• Выбор гильз для медных проводов осуществляется по специальным таблицам или путем замеров диаметра жилы штангенциркулем.

Принцип опрессовки

Опрессовкой называется процесс, в котором при помощи специальных гильз осуществляется соединение электрических проводов. Функции соединительных механизмов выполняют металлические трубки (гильзы), в которые с обеих сторон просовываются провода.

Принцип опрессовки заключается в сжатии гильзы с находящимися в ней проводами при помощи пресс-клещей. В быту этот специнструмент можно заменить плоскогубцами или молотком. Сжатие производится в нескольких местах. После этого гильзы изолируются при помощи термоусадочной трубки или изоляционной поливинилхлорированной ленты. Данный этап можно пропустить, если применяется уже готовая изолированная соединительная гильза.

В каких случаях используют «шестерку»?

По своим характеристикам гильза ГМЛ-6 может свободно пропускать через себя четыре электропровода, имеющих минимальное сечение в 1,5 кв. мм. При сечении 2,5 кв. мм в данную гильзу войдет не более трех таких проводов. Четвертый может быть использован в качестве уплотнителя. Минимальное сечение этого провода должно составлять 1.5 кв. мм. Кроме этого, «шестерку» можно использовать для опрессовки двух проводов с сечением 2,5 кв. мм.

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке. Обратите внимание на высоковольтную линию электропередач или оборудование подстанций.

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

Соединение проводов опрессовкой: гильзы ГМЛ-П производства КВТ

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов — около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Почему опрессовка – это надежно?

Соединение проводов опрессовкой – максимально крепкий способ соединения. Такой надежности не может обеспечить ни один существующий вариант крепления. Для того чтобы получить качественное соединение, должна обеспечиваться достаточная площадь контакта и прочность. Популярная у домашних мастеров скрутка двух проводников не дает ни того, ни другого. При скрутке проводники часто окисляются (даже при наличии изоленты). А это не очень хорошо сказывается на электрическом контакте. Применение изолирующих зажимов или СИЗ позволяет улучшить некоторые характеристики прочности для простой скрутки.

Однако стопроцентной гарантии надежности такого соединения здесь тоже нет. Клеммники – это идеальное решение, но вот в случае с большой силой тока они не подходят. Хорошего контакта можно долбиться при помощи пайки. Здесь и прочность, и отличный контакт. Но есть минусы такого соединения. Припой может греться, если через проводники проходит большой ток. Также паять провода не всегда удобно и безопасно.

Идеального контакта можно добиться при помощи сварки. Однако инструменты для создания такого соединения довольно дорогие и доступны далеко не всем. Также работа с этими приспособлениями требует определенных навыков. Опрессовка проводов позволяет получить идеальный электрический контакт, а само соединение будет максимально надежным с точки зрения прочности. Разорвать подобный крепеж весьма трудно.

Соединение проводов опрессовкой гильзами

Способов соединения проводов существует очень много – от старинной дедовской скрутки до самых современных самозажимных клеммников. Но ни один из них не является идеальным, каждый способ имеет свои преимущества и недостатки. В каком-то случае достаточно соединить провода в клеммной колодке, иногда понадобятся сварка или пайка. Но бывают случаи, когда лучшим вариантом станет опрессовка проводов, о ней поговорим более подробно.

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

Соединение токопроводящих жил до 10 мм/кв

Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил

Алгоритм опрессовки кабеля:

1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.

2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.

3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.

4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.

5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.

Необходимый инструмент

Для того чтобы соединить провода или жилы кабеля таким образом, понадобится специальный инструмент. Это механические пресс-клещи. Они позволяют довольно плотно зажимать концы гильзы на всей ее длине.

Ручной инструмент позволяет сжать наконечник, сечение которого составляет менее 120 мм2. Более крупная гильза сжимается с помощью гидравлического инструмента. Если стоит задача выполнить соединение нескольких жил кабеля различных размеров, тогда лучше применить инструмент для опрессовки проводов другого типа. Такие клещи оснащены сменными пуансонами и матрицами под разные сечения.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

1. Очистить жилы от изоляции, соединить их в пучок.
2. Надеть наконечник, заполнить пустоты обрезками кабеля.
3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
4. Торчащие края жил обрезать.
5. Для изоляции открытых частей применить термоусадочную трубку.
6. Кабели плотно скрутить и уложить.

ГМ и ГМЛ

Медные детали используются для работы сугубо с медными кабелями и проводниками. Они разделяются на два вида – ГМ и ГМЛ. Первые — это обыкновенные медные соединительные гильзы. Они никак не защищены, не имеют защитных покрытий, предварительно не обработаны. Внешний вид напоминает не что иное, как обыкновенную трубку. ГМЛ – это тоже медная гильза, но она луженая.

Поверхность такого наконечника покрыта слоем специального олово-висмутового сплава. Данный защитный слой препятствует окислительным и коррозионным процессам. Медь быстро окисляется, а защитный сплав позволяет избежать этого. После соединения с использованием ГМЛ провода из меди не вступают в реакции окисления. Некоторые специалисты используют медные луженые гильзы для проводов по опрессовку вместе с алюминиевыми проводниками. По мнению мастеров, оловянный слой не дает прямого контакта между проводником и медной гильзой. Но так делать не рекомендуется. В процессе деформации нарушается целостность защитного слоя, а коррозия – это только дело времени.

Различие обжимных трубок для проводов по материалу

Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов

Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Существует еще одна разновидность гильз, предназначенных для опрессовки проводов. Ее отличие заключается в покрытии поверхности изоляцией. Их эксплуатация не требует дополнительного использования соединительных термоусадочных трубок или ленты ПВХ. Поверхность гильз покрыта материалом, которому свойственны пластичные характеристики. Во время опрессовки слой ПВХ тоже сжимается, но при этом прямого контакта между гильзой и проводом не будет.

Комбинированная гильза

Это алюминие-медные наконечники. Они обозначаются в документах как ГАМ.

С их помощью осуществляется опрессовка медных проводов встык с алюминиевыми. Эти приспособления отлично подойдут в тех случаях, когда необходимо наращивать новый кабель со старой проводкой. С одной стороны в патрон вставляют медную жилу, с другой – алюминиевую. Две части такого патрона соединены между собой фрикционной сваркой.

Соединение проводов опрессовкой гильзами

Более подробно процесс опрессовки гильзами рассмотрим на применении этой операции для соединения одножильного провода ВВГнг-3х2,5 мм2 с медной жилой. Так как провода медные гильзы для опрессовки проводов также используются медные.

В общем случае, для соединения провода необходимо выбирать соответствующую по материалу гильзу, чтобы соблюдалось электрохимическое соответствие. Диаметр ее должен немного превышать толщину жилы кабеля. Это один из вариантов соединение проводов опрессовкой гильзами.

Иногда возникают ситуации когда провода нужно немного удлинить, например, при необходимости замены вышедшей из строя розетки или выключателя, вмонтированных в стену, облицованную плиткой или кафелем.

Размеры наконечников, особенности конструкции

Минимально доступные сечения для ГМЛ – 1,5 мм2. Далее размеры растут – 2, 4, 6, 10 мм2 и выше. По этим значениям можно сказать, что сечения гильз равны тем, что имеются у проводов и кабелей. Расшифровать обозначения наконечников довольно просто. К примеру, ГМЛ-6 – это медный наконечник, луженый. Сечение составляет 6 мм2. В случае с комбинированными гильзами в маркировке указывается два размера – для алюминиевого провода и для медного. К примеру, ГАМ 16/10 – 16 для алюминия, а 10 – для меди.

По конструкции гильзы могут быть сквозными в виде полой трубки или же с перегородкой. Вторые применяются, если выполняется опрессовка проводов наконечниками встык. Эти перегородки находятся посредине гильзы. С их помощью можно регулировать глубину захода кабеля. Если необходимо нарастить его, то оба конца зайдут в наконечник на одинаковую длину.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.

Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь.

Вам это будет интересно Описание клемм для проводов

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.

Альтернативы опрессовке

Ошибки при работе по опрессовке

Часто начинающие специалисты в работе с электрикой могут делать ошибки. Особенно их совершают домашние мастера в процессе ремонта дома или квартиры. Рассмотрим самые типовые из них, которые допускаются в процессе соединения методом опрессовки. Сечение гильзы меньше, чем провода. Никогда при соединении не стоит пытаться уменьшить кабель и подстроить его под размер наконечника.

Это может привести к повышению электрического сопротивления и снижению пропускной способности. В местах таких соединений жила будет сильно нагреваться, а со временем просто разрушится. Вторая популярная ошибка – гильза, диаметр которой больше, чем нужно. В этом случае не удастся получить необходимой механической прочности соединения. Даже согнув жилу несколько раз, хорошего соединения все равно не получить.

Технология работы

Гильза представляет собой полое изделие из металла, с тонкими стенками. В нее заводятся предварительно зачищенные кончики соединяемых проводов, после чего производится обжим, то есть сдавливание детали при помощи соответствующего инструмента. Есть специально предназначенный для этого – пресс-клещи, хотя на бытовом уровне нередко (ввиду их отсутствия) используются обычные пассатижи. В результате деформации металлов (жил и гильзы) получается качественная сцепка между ними.

Что следует учесть:

• Обжим производится в 2 – 3 точках. Каждый раз пресс-клещи необходимо разворачивать на 180º.
• Место соединения обязательно изолируется. Чем? Трубка термоусадочная, лента ПВХ.

Разрезание гильзы

Когда выполняется опрессовка медных проводов или любых других в условиях дефицита гильз, многие пытаются резать наконечник на несколько частей. Связано это с экономией денег. Но такое действие приведет лишь к повышению сопротивления и нагреванию. Также провод будет плохо обжиматься. Соединение осуществляется только предназначенным для этого инструментом. Не стоит пытаться выполнить задачу обжима и опрессовки молотками, плоскогубцами или иным другим инструментом. Элемент не примет нужную форму и не закрепит провод. Так можно навредить гильзе и кабелю.

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. ПРинимая решение о типе соединения, следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

• Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
• Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
• Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
• Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.

Вам это будет интересно Описание кабеля ВВГнг-LS

Выполнение обжима

Но и недостатков этот способ соединения имеет не мало. Основными являются:

• Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
• Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
• Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
• Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно.

Различные гильзы для обжима

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
6. За счёт механического усилия создаётся максимально прочное контактное соединение.
7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
8. Скорость монтажа – минимальная, качество соединения – максимальное.
9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Обжим кабеля, провода наконечниками, обжим без инструмента

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Обжимные соединительные гильзы для проводов

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование	Материал		Описание
	Медь	Алюминий
ГМ	+	—	Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ	+	—	Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА	—	+	Для сочленения кабелей, изготовленных из алюминия
ГАМ	+	+	Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ	+	—	Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

К сведению!

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Типы гильз

Соединительные гильзы могут быть таких видов:

• ГА. Под этой аббревиатурой значится гильза, изготовленная из алюминия. Данный тип применяется для соединения исключительно алюминиевых проводов.
• ГАМ. Это комбинированный тип. Часто такие гидьзы еще называют алюмо-медными. Используются для стыковых соединений алюминиевых и медных проводов (наращивание в старой электропроводке). Поскольку алюминий обладает большим сопротивлением, чем медь, то в изделиях типа ГАМ алюминиевую часть производят с увеличенным диаметром.
• ГСИ. Изолированные соединительные гильзы представляют собой луженые изделия, на которые нанесена поливинилхлоридная изоляция. Применяются для соединения многожильных медных проводов. Во время опрессовки изоляция не снимается. Жим при помощи специальных клещей можно делать прямо через покрытие.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

1. Очистить жилы от изоляции, соединить их в пучок.
2. Надеть наконечник, заполнить пустоты обрезками кабеля.
3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
4. Торчащие края жил обрезать.
5. Для изоляции открытых частей применить термоусадочную трубку.
6. Кабели плотно скрутить и уложить.

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
5. Быстро осуществляют монтаж.
6. Эксплуатационное обслуживание не проводят.

Характеристики изделия (ГОСТ 23469.3-79)

• Тип изделия – гильза медная луженая. Предназначается для соединения методом опрессовки проводов и кабелей, изготовленных из меди. Изделие обрабатывается методом олово-висмутового лужения. В результате гильза приобретает белый оттенок. Предназначается для напряжения, не превышающего 10 кВ
• Конструкция гильзы – сквозная. По внутреннему и внешнему диаметру изделие соответствует наконечникам ГОСТа 7386.
• ГМЛ предназначены для соединения кабелей и проводов (классы гибкости 5 и 6). Для того чтобы осуществить электромонтаж жил из меди 2 или 3 класса, понадобится луженная медная гильза, размер которой можно подобрать, используя специальную таблицу.

Распространенные ошибки

Для соединения обжатием следует подбирать гильзу соответствующего размера. Если диаметр жилы больше, то ее приходится подтачивать. Её утончение приводит к увеличению сопротивления участка контакта. В этом месте провод будет греться и может со временем отгореть. Также теряется механическая прочность. Стороннее воздействие на соединение может привести к разрыву.

Увеличение диаметра, по сравнению с проводом, аналогично приводит к ухудшению контакта. Наличие зазоров между жилами снижает надежность и прочность соединения. Деление гильзы в целях экономии на несколько частей делает монтаж неудобным и уменьшает длину контакта. Не следует также при обжиме пользоваться подручными инструментами. Плоскогубцы, молоток или зубило не принесут нужного эффекта, но могут нанести непоправимый ущерб.

Соединение проводов при помощи обжима не станет проблемой. При соответствии сечений, аккуратности выполнения работ и соблюдения техники безопасности можно получить отличный результат.

Разновидности соединительных гильз

Для получения не только хорошего и качественного сжатия, но и долговременного качества контакта, гильзу нужно выбрать правильно. По материалу она может быть из:

• меди,
• алюминия,
• биметаллическая,
• покрытая изоляцией.

Для соединения медных электрических проводников обязательно применяется Гильза Медная (ГМ). Буква Л в конце обозначения, то есть ГМЛ, указывает на покрытие поверхности сплавом на основе олова (Лужение). Это покрытие предохраняет соединитель от появления малахита (специфического окисления, позеленения), что свойственно меди, а также ее сплавам при определенном сочетании влаги и температуры. Алюминиевые жилы нельзя соединять медным соединителем. Медь и алюминий вступают в электрохимическую реакцию, которая разрушает в первую очередь алюминий.

ГМ и ГМЛ различных размеров

Со временем, при благоприятных для реакции условиях, электрические проводники просто переломятся, а соединитель отвалится. По этой причине для соединения алюминиевых жил нужна Гильза Алюминиевая (ГА). Когда появляется необходимость в соединении алюминиевой жилы с медной, применяется биметаллическая Гильза Алюмо Медная (ГАМ). Медный электрический проводник соединяется с медной частью, алюминиевый проводник – с алюминиевой.

Гильзы ГАМ

Использование Гильз Соединительных Изолированных (ГСИ) намного упрощает и ускоряет электромонтажные работы. Нет необходимости покупать термоусадочную трубку, нарезать ее, а затем надевать на провод. Все сразу готово вместе с соединителем. Опрессовка соединения делается по изоляции. После этого остается выполнить усадку изоляции.

ГСИ

Что такое опрессовка проводов

Для получения качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

В чем же заключается суть и основные преимущества опрессовки? Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

• Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
• Четырехгубочные. Предназначены для работы только с гильзами.
• Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

• гидравлические, монтажные и обжимные пресс клещи разных модификаций;
• гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Когда они нужны?

Опрессовка проводов гильзами по своей сути – один из способов соединения проводов, альтернатива сварке и пайке, со своими достоинствами и недостатками. Однако если потребуется соединить очень короткие провода, например, в сгоревшей розетке с отсутствием возможности замены подразетника, данному методу не будет равных.

Виды соединений и преимущества опрессовки скруток

Я за время работы электромонтажником в строительной сфере узнал много нового: какие существуют разновидности проводов, как рассчитать сечение жил кабелей в зависимости от нагрузки, как правильно сделать скрутку и другое.

Поэтому, могу поделиться своим опытом с читателями данной статьи. В случае же, если кому-то из бывалых и закаленных в монтажных «боях» электриков что-то не понравиться — я на всеобщее признание не претендую, могу ограничиться ролью советчика новичкам в этом непростом деле.

Различают несколько видов соединений проводов, наиболее часто применяемых среди специалистов:

Выбор нужных гильз для опрессовки

Перед тем, как начинать опрессовку, нужно сделать правильный выбор гильзы для конкретного проводника. Следует учитывать, что у изделий одного сечения от разных производителей, может отличаться толщина и диаметр входного отверстия. Поэтому не всегда один и тот же инструмент подходит для опрессовки двух разных гильз под провода с одинаковым сечением.

Для обеспечения высокого качества соединения нужно выполнять следующие рекомендации:

• Жила, очищенная от изоляции, должна точно совпадать с диаметром гильзы.
• Допустимый люфт должен быть минимальным.
• Алюминиевая гильза точно соответствует сечению провода.
• Выбор гильз для медных проводов осуществляется по специальным таблицам или путем замеров диаметра жилы штангенциркулем.

Принцип опрессовки

Опрессовкой называется процесс, в котором при помощи специальных гильз осуществляется соединение электрических проводов. Функции соединительных механизмов выполняют металлические трубки (гильзы), в которые с обеих сторон просовываются провода.

Принцип опрессовки заключается в сжатии гильзы с находящимися в ней проводами при помощи пресс-клещей. В быту этот специнструмент можно заменить плоскогубцами или молотком. Сжатие производится в нескольких местах. После этого гильзы изолируются при помощи термоусадочной трубки или изоляционной поливинилхлорированной ленты. Данный этап можно пропустить, если применяется уже готовая изолированная соединительная гильза.

В каких случаях используют «шестерку»?

По своим характеристикам гильза ГМЛ-6 может свободно пропускать через себя четыре электропровода, имеющих минимальное сечение в 1,5 кв. мм. При сечении 2,5 кв. мм в данную гильзу войдет не более трех таких проводов. Четвертый может быть использован в качестве уплотнителя. Минимальное сечение этого провода должно составлять 1.5 кв. мм. Кроме этого, «шестерку» можно использовать для опрессовки двух проводов с сечением 2,5 кв. мм.

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке. Обратите внимание на высоковольтную линию электропередач или оборудование подстанций.

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

Гильза ГМЛ. Соединительные гильзы для проводов под опрессовку

Соединительные гильзы для проводов — специальные приспособления, которые используются для соединения медных проводов и кабелей.Бесперебойный ход электрического тока реализуется лишь при качественном соединении электрических кабелей. Технология скрутки не всегда возможна, особенно при наличии несовместимых проводов (например, алюминий и медь). В таких случаях и применяют соединение при помощи гильз из меди или алюминия.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ … или этот …

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Назначение, виды гильз и обжимной инструмент

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование	Материал		Описание
	Медь	Алюминий
ГМ	+	—	Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ	+	—	Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА	—	+	Для сочленения кабелей, изготовленных из алюминия
ГАМ	+	+	Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ	+	—	Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

К сведению!

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 — четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

Вид сбоку, видно что гильза забита плотно:

Возможности ГМЛ-6 — шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

На фото сбоку видно сколько входит проводов в гильзу:

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

И опять фото как забита гильза:

Чтобы было понятней, сделал общее фото всех экземпляров

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

1. Очистить жилы от изоляции, соединить их в пучок.
2. Надеть наконечник, заполнить пустоты обрезками кабеля.
3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
4. Торчащие края жил обрезать.
5. Для изоляции открытых частей применить термоусадочную трубку.
6. Кабели плотно скрутить и уложить.

Основные характеристики

Для удобного представления данные о гильзах представлены в виде таблицы:

Основные характеристики гильз

Для правильного понимания табличных данных далее приводится чертеж соединителя:

Чертеж соединителя

По табличным данным и чертежу сразу становятся понятны обозначение и привязка изделия к материалу жил, а также их сечению. Гильзы, используемые для соединения медных электрических проводников с алюминиевыми, содержат внутри перегородку. Она устраняет возможность контакта и электрохимического взаимодействия меди с алюминием. Эта конструктивная особенность также упрощает определение длины зачищенной жилы.

Биметаллическая гильза

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
5. Быстро осуществляют монтаж.
6. Эксплуатационное обслуживание не проводят.

ГМЛ — что это такое?

Для соединения электрических проводов из меди методом скрутки используются медные гильзы. Аббревиатурой ГМ обозначается обычная, без какого-либо покрытия, медная гильза. ГМЛ – это медная гильза, прошедшая процедуру лужения. На нее наносится специальный олово-висмутовый слой. Это особенно необходимо для изделий, выполненных из меди, так как данный материал склонен к окислению.

Смотреть галерею

За счет этого покрытия гильзы медные луженые не подвержены коррозийным процессам и не вступают в реакцию c жилами. Эти изделия не рекомендуется использовать в электромонтажных работах совместно с алюминиевыми проводами. Объясняется это тем, что при сжатии защитное покрытие может разрушиться, и гильза ГМЛ вступит в химическую реакцию с алюминием.

Распространенные ошибки

Для соединения обжатием следует подбирать гильзу соответствующего размера. Если диаметр жилы больше, то ее приходится подтачивать. Её утончение приводит к увеличению сопротивления участка контакта. В этом месте провод будет греться и может со временем отгореть. Также теряется механическая прочность. Стороннее воздействие на соединение может привести к разрыву.

Увеличение диаметра, по сравнению с проводом, аналогично приводит к ухудшению контакта. Наличие зазоров между жилами снижает надежность и прочность соединения. Деление гильзы в целях экономии на несколько частей делает монтаж неудобным и уменьшает длину контакта. Не следует также при обжиме пользоваться подручными инструментами. Плоскогубцы, молоток или зубило не принесут нужного эффекта, но могут нанести непоправимый ущерб.

Соединение проводов при помощи обжима не станет проблемой. При соответствии сечений, аккуратности выполнения работ и соблюдения техники безопасности можно получить отличный результат.

В каких случаях используют «шестерку»?

По своим характеристикам гильза ГМЛ-6 может свободно пропускать через себя четыре электропровода, имеющих минимальное сечение в 1,5 кв. мм. При сечении 2,5 кв. мм в данную гильзу войдет не более трех таких проводов. Четвертый может быть использован в качестве уплотнителя. Минимальное сечение этого провода должно составлять 1.5 кв. мм. Кроме этого, «шестерку» можно использовать для опрессовки двух проводов с сечением 2,5 кв. мм.

Смотреть галерею

Обжим кабеля, провода наконечниками, обжим без инструмента

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Технология

1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Различие по диаметру

Электрические сети состоят из многожильных и одножильных проводов разного диаметра. Естественно, для их опрессовки понадобятся соединительные гильзы соответствующего размера. Узнать такие параметры можно из таблицы данных на примере ГМ или ГМЛ.

По указанному сечению видно, что соединять можно как одножильные, так и многожильные провода.

Качественная опрессовка получается только при соблюдении всех параметров. Если жилы будут толще диаметра трубки, то они просто не войдут внутрь. Завышенный диаметр соединительных трубок тоже нежелателен. После сжатия жилы будут иметь плохой контакт.

Размер соединительных трубок должен быть таким, чтобы вставленные внутрь жилы, не болтаясь, плотно сидели. При отсутствии гильзы соответствующего размера, тонкие жилы можно соединить толстой трубкой. Для этого свободное место между стенкой трубки и вставленной жилой забивают кусками жил из аналогичного металла, после чего делают обжим.

Заключительные рекомендации

• Используйте токопроводящую пасту, нанося ее на кончик пучка жил перед надеванием соединителя.
• При отсутствии термоусадочной трубки применяйте клейкую изоленту.
• Проверяйте жилы на отсутствие люфта. Если он существует, сделайте дополнительный обжим.
• Не укорачивайте соединитель из стремления сэкономить. Это существенно ухудшит контакт.
• Если не удается подобрать оптимальную по размерам гильзу, выбирайте ту, которая надевается легко. Незанятое пространство заполните отрезками жил подходящего диаметра.
• Будьте внимательны, выбирая слот в зажимных клещах. Обращайте внимание на цифры диаметров, нанесенные на клещах.

Тип зажима
Помните о том, что гильза – неразъемное соединение, и поэтому не допускайте ошибок.

• Выбор силового кабеля
• Виды силовых кабелей
• Кабель NYM: описание характеристик

Опрессовочные клещи

Для опрессовки соединителя с вставленными проводами, которые применяются для построения электросетей в частных домах и квартирах, подойдут две популярные модели, показанные далее:

Пресс-клещи

Соответствие соединителей клещам

Если гильза не изолированная (то есть не внутри трубки из термоусадочного материала), не забываем надеть на один из проводов кембрик подходящей длины.

Способы соединения проводников

Существует несколько вариантов соединения проводников:

• скруткой;
• пайкой;
• обжимом
• с использованием готовых приспособлений.

Скрутка и обжим является холодным способом соединения. Пайка осуществляется при высоких температурах. У каждого способа есть положительные и отрицательные аспекты, на которых остановимся ниже, начав с самого простого соединения – скрутки.

Скрутка

Этот способ не считается правильным и не один грамотный электрик его не признает. Причина в непрочности соединения, которое может ослабнуть при касании или вибрации. Особенно неприемлемо это соединение для проводников большого сечения или при контакте трех одно или многожильных проводов. Данный вариант можно применять в качестве временного соединения осветительных линий.

Технологически скрутка выглядит следующим образом. Проводники зачищаются на длину до 3 см от окислов на поверхности, а после скручиваются между собой. Обязательно требуется нанесение изоляции на место скрутки.

Пайка и сварка

Другим способом является пайка или сварка, которые являются, пожалуй, самым надежными, но наиболее технически сложными процессами. Технология пайки начинается аналогично предыдущему способу. Также зачищается поверхность проводников, а после они либо скручиваются, либо плотно прижимаются друг к другу. После они прогреваются и подается припой, который может быть либо мягким, либо твердым.

Из мягких хорошо известны припои оловянно – свинцовые или серебряные, с низким содержанием серебра. К тугоплавким относятся медно-фосфористые, серебряные, латунные, и цинковые. Твердые марки припоев чаще применяются при сварке медных проводов на промышленных предприятиях, поскольку требуется их нагрев до очень высоких температур, в отличие от мягких марок, которые хорошо плавятся при нагревании обычным паяльником. Для улучшения качества пайки применяются флюсы или предварительное обезжиривание контактов кислотой.

Нередко для соединения медных проводников большого сечения используется сварочная горелка или газовый резак, который является профессиональным инструментом сварщика и не может использоваться дилетантом.

Методы опрессовки

Принцип выполнения опрессовки несложен, достаточно вставить оголенные жилы внутрь трубки, после чего сжать ее с помощью пресс-клещей. Особенность меди и алюминия заключается в образовании окислительной пленки. Это своего рода налет поверх металла, ухудшающий контакт. Избежать этого поможет обработка до опрессовки специальной смазкой внутренней части гильзы и концов соединяемых проводов.

Существует два метода опрессовки:

• Сплошное обжатие выполняется с помощью тех же клещей, только используются фигурные матрицы. Сначала выполняют обжатие концов кабеля, чтобы придать им круглую форму. Затем их вставляют в гильзу, после чего происходит ее обжатие по всей длине. Готовый контакт проверяют штангенциркулем, чтобы узнать габариты получившегося сечения.
• При местном вдавливании сжимается не вся гильза, а только отдельные ее участки. На поверхности отчетливо будут виднеться ямки. Качество контакта зависит от их глубины, что аналогично измеряют штангенциркулем.

Опрессованную голую гильзу изолируют диэлектрической липкой лентой. Как вариант, на нее можно надеть термоусадочную трубку.

Опрессовка изолированных трубок ГСИ происходит тем же методом. Гильзу подбирают по соответствию сечения провода. С его концов зачищают изоляцию, обрабатывают смазкой, после чего вставляют внутрь трубки. ПВХ покрытие гильз выполнено разными цветами. Это сделано для удобства выбора подходящего сечения матрицы на инструменте. Например, электромонтер берет втулку желтого цвета и чтобы ее сжать, вставляет в матрицу клещей, помеченную таким же цветом. Сжатие происходит поверх изолированного слоя гильзы, после чего получается надежный контакт, не требующий сверху дополнительной изоляции.

Гильзы для опрессовки проводов

Самостоятельный монтаж гильз на провода даже при многократных операциях может стать неудачным из-за совершаемых ошибок. Самые частые из них ниже:

1. Разрезание соединительных трубок. В процессе опрессовки может показаться, что длина гильзы слишком большая и что разрезание не испортит результата. Желая получить из двух гильзы четыре и даже шесть, неопытные мастера не замечают, как ухудшают результат. Уменьшение длины участка для крепления жил приводит к снижению прочности контакта.
2. Выбор трубки неподходящего диаметра. Слишком большая гильза осложнит процесс электромонтажа и будет уместна только в случаях работы с медными жилами, которые можно согнуть на конце и завести в таком виде в отверстие. Алюминиевые провода сгибать нельзя, они просто сломаются. Слишком узкая гильза может навести на мысль обточить провода для прохода в полость. Делать это крайне не рекомендуется, так как именно такие манипуляции в результате уменьшения сечения на участке могут вызывать впоследствии воспламенение.

Любые непредусмотренные манипуляции с гильзами в процессе опрессовки нарушат целостность и надежность контакта — это нужно помнить.

Гильзы для опрессовки проводов

Наконечники для проводов под опрессовку

Клещи для обжима наконечников проводов: разновидности, применение и техника опрессовки

Наконечники для проводов под опрессовку: типы, нюансы работы

Клещи для обжима наконечников проводов

Соединение медных проводов

Оконцевание жил проводов и кабелей пайкой

Ещё нужно помнить, что в случае если у вас не оказалось под рукой нужного пресса или наконечников для оконцевания многопроволочного медного кабеля, то вам на помощь придёт старый добрый дедовский метод лужения жил. Вам понадобится паяльник, припой, канифоль, и конечно же точка подключения на 220 В (в простонародье розетка, да и вряд ли вы найдёте паяльник на 380 В).

Итак, вооружившись данным инструментом вам необходимо зачистить жилу, в зависимости от места, к которому будет подключена жила (двигатель, кабельная скрутка или автоматический выключатель), на разную длину.

Например, при подключении двигателя вам необходимо изготовить «кольцо» соответственно зачистить жилы в зависимости от размера клеммника (который зависит в свою очередь от мощности подключаемого электроприбора на 20-30 мм. При соединении нескольких жил с последующим скручиванием вам лучше зачистить на 25-35 мм в зависимости от сечения жилы. При подключении автомата прямой отрезок на 10-15 мм. Для зачистки жил от изоляции советую пользоваться инструментом типа КСИ (клещи для снятия изоляции) или как его сейчас ещё называют стриппер.

В случае при скручивании жил не обязательно пользоваться пайкой, так как на сегодняшний день существуют пружинные зажимы типа СИЗ (соединительный изолированный зажим) и они позволяют осуществить электромонтаж проводки наиболее быстро и не менее качественно, чем при использовании пайки. В случае применения СИЗов вам не придется использовать изоленту или термоусаживаемую трубку для изоляции ваших скруток.

Так например, если взять кабель с алюминиевыми жилами и подключить электрический обогреватель, то через какое-то время изоляция кабеля расплавится, а жила превратится в нечто похожее на старый фарфор, который треснет в любой момент. Это произойдёт из-за того что соединение не обеспечивает надёжный электрический контакт и не имеет механической прочности. А при опрессовке, сварке, или пайке концов проводов или кабелей по технологии описанной выше вопросов связанных с оконцеванием не возникнет и пожара можно избежать.

Подводя итоги хочу сказать, что если вы собрались делать ремонт и менять электропроводку то используйте медный кабель с однопроволочными жилами. Если вам нужно подключить двигатель мостового крана или экскаватора то используйте гибкие кабели и опрессовывайте их соответствующими наконечниками. Инструмент типа пресс-клещи и клещи для снятия изоляции помогут оголить жилы, подготовить их к опрессовке.

Когда размеры жилы более 16 мм2, используйте соответствующие матрицы гидравлического пресса. Если вы не доверяете производителю кабеля или наконечников, то обязательно делайте надпил напильником или надфилем, чтобы убедиться что это действительно медный кабель или наконечник, а также не забывайте, что качественные наконечники обязательно покрыты специальным слоем олова, которые защищают материал жилы от окисления.

Такие наконечники прослужат вам дольше и, соответственно, вы будете уверены в надёжном контакте соединения. Качественные наконечники выполнены по ГОСТу, менее надёжные изделия для оконцевания изготавливают по ТУ.

И в заключении, пользуясь соответствующим инструментом, имеющим сертификат производителя, а не пассатижами и ножом, как это делают не квалифицированные «специалисты» вы повышаете шанс сделать свою работу качественно надёжно и быстро.

Как соединить провода с помощью опрессовки гильзами правильно

Вариантов соединения проводов придумано большое множество — от простой скрутки до сложнейших сварочных аппаратов. Однако среди этого разнообразия нет идеального способа. При работе электросети в номинальных или пиковых нагрузках можно найти достоинства и недостатки в каждом методе. Опрессовка с помощью гильзы – это иногда единственный правильный метод.

Назначение, виды гильз и обжимной инструмент

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование	Материал	Описание
Медь	Алюминий
ГМ	+	—	Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ	+	—	Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА	—	+	Для сочленения кабелей, изготовленных из алюминия
ГАМ	+	+	Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ	+	—	Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

1. Очистить жилы от изоляции, соединить их в пучок.
2. Надеть наконечник, заполнить пустоты обрезками кабеля.
3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
4. Торчащие края жил обрезать.
5. Для изоляции открытых частей применить термоусадочную трубку.
6. Кабели плотно скрутить и уложить.

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
5. Быстро осуществляют монтаж.
6. Эксплуатационное обслуживание не проводят.

Соединение скруткой

Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.

Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.

Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.

Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.

Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.

Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

• Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
• Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
• Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.

Ручные пресс-клещи для домашнего использования

Как распилить гильзы для опрессовки

Таким вопросом я задавался в начале своей карьеры электрика. Сейчас же, я легко могу удовлетворить любопытство любого новичка-монтажника, как говориться — мастерство не пропьешь. Дело в том что стандартные гильзы слишком велики для распаячных коробок, поэтому для удобство и экономиии материала их пилят вдвое, втрое.

Чтобы собственноручно сделать нужное количество гильз, берется медная трубка нужного диаметра, ножовка по металлу и какая-нибудь точка опоры (стул, скамейка или стол).

Трубка ложится на стул и надежно фиксируется рукой или ногой. Если изобретете другой способ крепления медного изделия — вам все карты в руки. Фантазии русской души нет предела!

В другую руку ухватывается ножовка за 250 рублей и совершается обычное действие режущим инструментом: туда-сюда, как пилить дрова на даче. Лучше на пол, перед этим, постелить газетку, чтобы гильзы не закатились куда-нибудь, а послужили все до одной нашему благородному делу.

Вот и все, учиться никогда не поздно!

Как опрессовать втулочные наконечники НШВИ?

Перед обжатием выполняется зачистка провода с помощью съемщика изоляции, специального ножа или стриппера. Первый вариант наиболее удобен и позволяет быстро избавиться от верхней изоляции без повреждения жил. Зачистка производится четко по длине гильзы, в которую устанавливается проводник.

Как только подготовительные работы выполнены, на изолированную часть надевается гильза. Предварительно выберите наконечник штыревой втулочный (НШВИ) требуемой длины.

При обжатии применяются специальные клещи, о которых упоминалось выше

В процессе выполнения работы важно знать, как использовать пресс-клещи. Если нарушить технологию, качество фиксации оставляет желать лучшего

Чтобы избежать ошибок, последовательность должна быть такой:

Введение зачищенного края в гильзу;
Установка наконечника в паз инструмента

Важно проследить, чтобы изолированная часть плотно прижималась к корпусу клещей;
Зажатие рукоятки с достаточным усилием, обеспечивающим надежную фиксацию коннектора.

Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части.

Оптимальным инструментом для обжима в соотношении «цена-качество» считается WS-04A, о котором упоминалось ранее. Его особенность заключается в наличии нижних зубцов, обеспечивающих надежную опрессовку изделия. Благодаря пазу, обеспечивается плотное сжатие коннектора и невозможность его снятия.

В процессе монтажа НШВИ учтите один нюанс — используйте сечение на шаг ниже. Что это значит?

К примеру, если для кросс-модуля указано допустимое сечение многожильного провода, равное 16 кв. мм., после обжима 16-миллимитерового аналога с помощью НШВИ, конструкция в разъем не влезет. Здесь стоит использовать кабель на 10 кв. мм.

Не менее удобным считается инструмент ПКВк-10, но он применяется для более мелких сечений. После обжима коннектор имеет прямоугольную, а не трапециевидную (как в прошлом случае) форму.

Плюсы инструмента — надежность и удобство пользования, но даже с ним бывают «проколы» в виде некачественного обжима (этот нюанс стоит контролировать при выполнении работы).

Как выбрать детектор скрытой проводки, сделать своими руками

Что такое опрессовка проводов гильзами

Опрессовка гильзами – неразъемное соединение проводов

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет. НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Как выбрать пресс-клещи:

• Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
• Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Инструменты для опрессовки

В любом строительном магазине на отделе электротоваров представлен большой ассортимент гильз. Также для выполнения задачи приобретают обжимное устройство. Самые бюджетные и востребованные:

• Двухгубочное оборудование имеет внешний вид пассатижей, но дополнительно оснащено усилением сжатия с двумя губками. Для обжатия также существуют разные виды губок, например, круглые наконечники или вилочные. Средняя стоимость на российском рынке составляет 800 – 1000 рублей.
• Аналог предыдущего устройства – четырехгубочные обжимщики. Они предназначены исключительно для гильз. Стоимость в несколько раз выше и уже начинается от 2000 рублей.
• Устройство оголения провода. Существует несколько видов и модификаций в зависимости от материала, из которого изготовлена проводка.

Также может пригодиться резак для осуществления точных срезов. Цена более, чем приемлемая, около 150 рублей.

Пресс клещи

Самым распространенным инструментом-обжимником для гильз являются пресс-клещи.Используются даже в бытовых целях, поскольку с их помощью можно обжимать различные клеммы и нестандартные коннекторы.

Существует несколько разновидностей пресс-клещей в зависимости от назначения:

• для обжима гильз;
• для удаления изоляционного слоя с жилы.

Обжимная конструкция делится на несколько разновидностей, основное их отличие заключается в размерах и формах гнезд. Гнезду может быть свойственна трапециевидная или квадратная форма. Также гнезда делятся по дополнительному оснащению или отсутствию пластиковых фланцев. С их помощью проводится надежный обжим многожильного кабеля.

Для получения надежного соединения нужно, чтобы размер инструмента соответствовал диаметру.

Модификации обжимных пресс клещей:

• Инструмент, предназначенный для неизолированных деталей. Оснащен одним стержнем, который в процессе обжима находится на разделительном стыке. Обжим самой трубы должен осуществляться в самом центре.
• Оборудование, предназначенное для изолированных деталей. Оснащено тремя овальными формами пресса матрицы. Каждой из них присущ синий, красный и желтый цвет. Изолированные трубки окрашивают в аналогичные цвета, чтобы удобнее было подбирать необходимый пресс.

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ . или этот .

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Что такое опрессовка проводов гильзами

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.
