Как расчитать арматуру в фундамент

Калькулятор расчета количества основной арматуры для плитного фундамента

При планировании любого фундамента, и плитного – в частности, важно заранее определиться с необходимым количеством материалов для его возведения. Обязательным условием всегда является качественное армирование, которое в данном случае чаще всего представляет собой решетчатую конструкцию из перпендикулярно увязанных прутов с периодическим рельефом, диаметром от 10 мм и выше.

Калькулятор расчета количества основной арматуры для плитного фундамента

Армирование при толщине плиты 150 мм и менее выполняется в один ярус, расположенный по центру. Однако чаще приходится сталкиваться с плитами большей толщины, и здесь уже необходимо двухъярусная конструкция. Материала потребуется немало, и в вопросах планирования такого приобретения хорошим помощником станет калькулятор расчета количества основной арматуры для плитного фундамента.

Цены на арматуру

Несколько необходимых разъяснений по порядку проведения вычислений – приведены ниже.

Калькулятор расчета количества основной арматуры для плитного фундамента

Пояснения по проведению расчетов

• Если с шагом установки и диаметром прутьев армирования вопрос решен, то дальнейший расчет сводится к самым обыкновенным геометрическим вычислениям.

Как определиться с оптимальным диаметром прутьев армирования и шагом их укладки?

Для этого на страницах нашего портала размещен специальный калькулятор расчета диаметра арматуры для плитного фундамента – при необходимости, перейдите по указанной ссылке.

• Предоставляется возможность провести расчет для одноярусной или двухъярусной армирующей конструкции.
• В программе расчета учтено, что от краев фундаментной плиты до армирующей конструкции соблюдается необходимый просвет в 50 миллиметров.
• Итоговый результат дается с учетом 10-процентного запаса, который потребуется на создание нахлестов при использовании двух или более прутов в одной линии.
• Результат дается общий в метрах, а затем еще пересчитывается на количество прутов стандартной длины – 11.7 метров.

Необходимо перевести рассчитанное количество в килограммы и тонны?

Некоторые фирмы, реализующие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в стоимости тонны металла. Ничего страшного – специальный калькулятор поможет быстро пересчитать необходимое количество арматуры в его весовой эквивалент .

Как выбрать арматуру для фундамента

Фундамент — строительная конструкция, воспринимающая нагрузку от находящегося над ним сооружения и распределяющая ее по всему основанию.

При строительстве зданий применяются следующие виды фундаментов:

; ;
• свайные; ;
• комбинированные.

Выбор конкретного типа фундамента зависит от вида залегающих в его основании грунтов, специфики возводимого здания и формируемой им нагрузки, сейсмической активности в регионе строительства.

Фундамент закладываются ниже глубины промерзания грунта, чтобы предотвратить разрушение, как самого фундамента, так и всего строения в следствии промерзания и оттаивания грунта.

Фундаменты испытывают нагрузки связанные с весом здания, сдвигом грунта и морозного пучения. При этом разные части фундамента одновременно подвергаются и сжатию, и растяжению.

На фундамент действуют следующие виды нагрузки:

• на сжатие – под весом строения;
• на разрыв – пучение грунта действует зимой, неравномерно сжимает стенки и пытается поднять вверх;
• на излом / сдвиг — горизонтальные подвижки грунта при замерзании действуют зимой, а сдвиг водонасыщенных или слабых грунтов действует летом.

Бетон не пластичный материал и при растяжении и кручении разрушается.

Для того чтобы предотвратить появление трещин в фундаменте его необходимо армировать.

Армирование позволяет распределить нагрузку по всей конструкции фундамента, позволяет избежать появления трещин и изломов, увеличить его жесткость, устойчивость к перепадам температур, силам растяжения, кручения и сжатия.

Армирование фундамента — предназначено для укрепления бетона, материалом, обладающим более высокими свойствами по прочности.

Для повышения прочности (армирования) фундамента используется строительная рифленая стальная или композитная арматура.

Строительная арматура — это стержни заданного диаметра из металла или композитных материалов, с гладкой или рифленой поверхностью, монтируемые в железобетонные конструкции и предназначенные для восприятия, распределения и компенсации нагрузок на растяжение и изгиб.

Для разных типов фундаментов используются соответствующие схемы монтажа арматуры, в результате формируются так называемые арматурные каркасы и арматурные сетки.

Согласно принятым в сфере строительства методиками классификации арматуры, см. статью «Сортамент арматуры», арматурный прокат (арматуру) принято подразделять на:

По наличию рифелей (профиля) на поверхности прутков на:

; / А4 / А5 / А6.

По применению, в процессе армирования на:

• рабочую арматуру — предназначенную для компенсации нагрузки в готовых железобетонных изделиях;
• конструктивную или распределительную арматуру — предназначенную для компенсации усадки / расширения, темперных воздействий;
• монтажную арматуру — предназначенную для соединения рабочей и конструктивной;
• анкерную арматуру — используется при изготовлении закладных деталей.

По расположению прутков арматуры в железобетонной конструкции:

• поперечную — предназначенную для предотвращения образования наклонных трещин;
• продольную — предназначенную для компенсации растягивающих или сжимающих нагрузок и предотвращения образования вертикальных трещин.

Рабочая, конструктивная и монтажная арматура вместе формируют арматурные каркасы и сетки.

Выбор диаметра арматуры для фундамента

Диаметр или толщина арматуры оказывает критически важное значение, как на прочность арматурного каркаса или сетки, так и на эффективность взаимодействия бетонного с арматурным скелетом.

В соответствии с нормативным документом СНиП 52-01-2003 «Бетонные и железобетонные конструкции» для обеспечения необходимой надежности строительной конструкции площадь сечения армирующих продольных элементов на срезе фундамента должна составлять не менее 0,1%. Т.е. площадь поперечного сечения стержней арматуры по отношению к общей площади фундамента в разрезе должна соотноситься как 0,001 к 1.

Для расчета количества прутов арматуры и их диаметра можно воспользоваться таблицей, приведенной ниже.

Как рассчитать количество прутков и диаметр арматуры для фундамента?

Для ленточного фундамента

Например, вам необходимо залить ленточный фундамент размером:

• Шириной 30 см (300 мм) и высотой 100 см (1000 мм).
• Площадь поперечного сечения фундамента будет составлять: 300 мм х 1000 мм = 300 000 мм2.
• Умножаем площадь поперечного сечения фундамента на коэффициент 0,001: 300 000 мм2 х 0,001 = 300 мм2 или 3 см2.
• Из приведенной выше таблицы видно, что минимальное количество прутов рифленой арматуры необходимое для обеспечения надежности фундамента: 6 прутов диаметром 8 мм или 4 прута диаметром 10 мм.
• Необходимо учитывать, что согласно пособию по проектированию «Армирование элементов монолитных железобетонных зданий», при длине фундамента по одной из сторон более 3 метров минимальный рекомендуемый диаметр арматуры должен составлять 12 мм.

Для плитного фундамента

Подход аналогичен расчету для ленточного фундамента, с учетом того, что для плитных фундаментов, необходимо учитывать продольное сечение фундамента.

Максимальный шаг монтажа стрежней арматуры для плитных фундаментов составляет 20 см!

Например, вам необходимо залить плитный фундамент размером:

• Шириной 600 см (6000 мм), длиной 800 см (8000 мм) и высотой 30 см (300 мм).
• Площадь продольного сечения фундамента будет составлять: 8000 мм х 300 мм = 2 400 000 мм2.
• Умножаем площадь продольного сечения фундамента на коэффициент 0,001: 2 400 000 мм2 х 0,001 = 2 400 мм2 или 24 см2.
• Из приведенной выше таблицы видно, что минимальное количество прутов арматуры необходимое для обеспечения надежности фундамента: 6 прутов диаметром 8 мм или 4 прута диаметром 10 мм.
• Из приведенной выше таблицы видно, что минимальное количество прутов арматуры необходимое для обеспечения надежности фундамента: 80 прутов диаметром 8 мм
• Так как длинна фундамента более 3 метров то нам необходима арматура диаметром 12 мм.

Для столбчатого фундамента

Для столбчатых фундаментов площадь поперечного сечения стержней арматуры по отношению к поперечной площади заливаемого столбчатой опоры должна соотноситься как 0,002 к 1, т.е. в 2 раза больше!

Для армирования опор столбчатого фундамента используют пространственные арматурные каркасы.

Применение различных типов и диаметров арматуры при заливке фундамента

В таблице, приведенной ниже, описаны рекомендации по использованию гладкой А1 и рифленой А3 арматуры в зависимости от их диаметра.

Как правило, пруты арматуры диаметром 6—8 мм используются в качестве монтажных, а с большим диаметром в качестве рабочей и конструктивной.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Калькулятор фундамента

Онлайн калькулятор расчета ленточного и монолитного фундамента. Готовая смета и все характеристики. Подробные чертежи и 3D-модель.

Онлайн калькулятор расчета фундамента KALK.PRO позволяет заниматься полноценным проектированием фундаментов, облегчает вычисления и способствует экономии на материалах, без пренебрежения строительными нормами. Методика расчета основана на продвинутом алгоритме математической модели с учетом нормативных документов СНиП 2.02.01-83 (СП 22.13330.2011), СНиП 3.03.01-87 (СП 70.13330.2011), СНиП 52-01-2003 (СП 63.13330.2010), СНиП 23-01-99 (СП 131.13330.2012).

По результатам работы калькулятора вы получите подробную смету на строительство фундамента под ключ, удобный и наглядный чертеж конструкции, простую и понятную схему вязки арматуры, а также интерактивную 3D-модель для оценки получившегося сооружения. Мы даем доступ к скачиванию всех материалов в форматах OBJ, PNG и PDF.

Вам будут известны следующие параметры:

• Характеристики фундамента. Ширина, толщина, объем, глубина заложения, допустимые нагрузки на грунт.
• Материалы. Количество арматуры, вязальной проволоки, досок для опалубки, бетона, цемента, щебня, песка.
• Объем земляных работ. Необходимая кубатура грунта, которую придется освободить под фундамент.

На данный момент доступен расчет ленточного фундамента (полноценный) и монолитной плиты (упрощенный). В скором времени должны появиться калькуляторы для вычисления свайного, столбчатого и винтового фундаментов. Добавьте наш сайт в закладки и не пропустите их появление!

Калькулятор фундамента KALK.PRO на основании встроенного расчета материалов и арматуры продемонстрирует вашу будущую конструкцию. С помощью 3D-визуализации вы сможете посмотреть, как должен выглядеть ваш армокаркас, вплоть до мельчайших деталей.

Содержание

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

; ; (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м 3 , для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см 2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Рассчитать фундамент под дом

В современных реалиях рассчитать фундамент под дом может практически каждый — вам не нужно обладать специальными знаниями и необязательно пользоваться дорогостоящими услугами специалистов. Однако перед тем, как начать строительство необходимо понимать, какой вид фундамента будет наиболее рациональным для вашего участка. Напомним, что физико-географическое положение и геоморфологические условия местности, оказывают непосредственное влияние на тип и стоимость будущей конструкции.

Факторы выбора типа основания

Почва — важнейший фактор при строительстве дома, от ее состава напрямую зависит, трудоемкость процесса и затраты на сооружение фундамента. В некоторых случаях доходит до того, что выгоднее купить новый участок, чем вкладываться в преобразование существующего. Поэтому самое первое, что вам необходимо сделать на новом участке – это определить тип грунта.

Если у вас нет лишних денег, то вам необходимо научиться определять почвы самостоятельно. Важно знать, что все виды грунтов делятся на скальные, глинистые и песчаные. Каждый тип обладает своим набором уникальных свойств, самыми важными из которых являются несущая способность, пучинистость и глубина промерзания.

Грунтовые воды — второй коварный спутник любого строителя. Если у вас высокий уровень залегания водоносного горизонта, то это очень плохие перспективы в будущем. В теплых регионах будут беспокоить бесконечные подтопления, сырость, плесень и грибки. Растворенные агрессивные химические соединения будут медленно убивать ваше основание, разрыхляя и растворяя бетон.

В холодных областях предыдущие факторы действуют в меньшей степени, зато силы морозного пучения с легкостью разорвут неправильно построенное основание за несколько зим. Поэтому крайне важно строить дом на возвышенностях и избегать низменностей, особенно если рядом находится водотоки и водоемы.

Провести анализ грунта и узнать уровень грунтовых вод, вам помогут наши статьи в разделе «Фундаменты, грунты, основания». Рассчитать нагрузки и остальные важные параметры, согласно СНИП, вы сможете с помощью соответствующих калькуляторов нашего проекта KALK.PRO.

Температура – объединяет два предыдущих фактора в единое целое. Она является последним решающим фактором, который может повлиять на выбор основания.

При строительстве фундамента наиболее важными показателями являются глубина промерзания грунта и уровень залегания подземных вод. В условиях континентального климата (при низких температурах зимой и высоких летом), который встречается на большей части территории России, ежегодно почвы промерзают на значительную глубину, а затем оттаивают.

В случае, если УГВ находится выше отметки промерзания, то начинают действовать силы пучения. Вода, содержащаяся в грунте, замерзает и превращается в лед, тем самым увеличивая свой объем.

Мощь этого процесса нельзя недооценивать, силы с которой они могут давить на фундамент составляют десятки тонн на квадратный метр. Такое внушительное воздействие с легкостью деформирует любую конструкцию и приведет ее в движение.

Поэтому очень важно знать нормативную глубину, на которую ежегодно промерзает грунт. Закладывая фундамент ниже этого уровня, вы оберегаете его от этих разрушительных сил, но одновременно с этим пропорционально возрастает стоимость основания.

Виды фундаментов для дома

Отталкиваясь от этих «входных» условий, теперь можно перейти к обзору видов фундаментов. Их классификация основывается на конструктивных особенностях и технологии возведения. Наибольшей популярностью пользуются ленточные, монолитные, столбчатые, свайные основания и их комбинации.

Ленточный фундамент

Ленточный фундамент – свое название получил из-за внешнего сходства с лентой. Монолитная или сборная железобетонная полоса проходит под всеми несущими стенами здания, оказывая равномерное давление на грунт.Один из самых простых и доступных в частном строительстве.

Трудоемкость процесса минимальна, технология монтажа не отличается особой сложностью и обходится относительно недорого. Подходит для большинства случаев при сооружении малоэтажных зданий, легко выдерживает большие нагрузки. При низком уровне грунтовых вод используется мелкозаглубленный ленточный фундамент, при высоком – заглубленный.

При крайне проблематичных почвах, когда ленту приходится очень сильно заглублять на 2 м и более, целесообразность использования данного вида основания пропадает и следует рассмотреть другие варианты.

У нас вы можете выполнить расчет фундаментов мелкого заложения и глубокого. Для того чтобы определить, какой тип вам подходит воспользуйтесь нашим калькулятором глубины заложения фундамента.

Монолитная плита

Плитный фундамент – монолитная железобетонная плита, расположенная под всей площадью здания. За счет большого объема земляных работ и огромных затрат на бетон, стоимость конструкции возрастает в разы, по сравнению с лентой. Это один из самых дорогих, но в то же время эффективных видов оснований.

Из-за однородности и большой площади соприкосновения с грунтом, этот вид фундамента легко переносит значительные вертикальные и горизонтальные нагрузки. ;Ему не страшны силы морозного пучения и высокий уровень грунтовых вод. Он стабильно проявляет себя на слабонесущих почвах, а также выдерживает тяжелые дома из кирпича и камня.

Столбчатый фундамент

Столбчатый фундамент – это конструкция из столбов и перекрытий, которая применяется при возведении сооружений из легких материалов. ;Устройство фундамента крайне незамысловато. По периметру и в местах повышенной нагрузки (чаще всего это пересечении стен), ставятся столбы, которые сверху соединяются балками из дерева или металла.

Данное основание приобрело широкую популярность из-за активного строительства домов из бруса и СИП-панелей. Оно экономично, надежно и не требует работ по гидроизоляции. Защищает ваш дом от плесени и преждевременного разрушения древесины. Тем не менее, фундамент крайне требователен к грунту, ему категорически запрещены подвижки и пучения.

Свайный фундамент

Свайный фундамент – представляет собой комплекс из многочисленных свай, которые создают устойчивый каркас для равномерного распределения нагрузки по всем элементами конструкции. Основания данного типа являются спасением для обладателей участков с неустойчивыми грунтами и сложным рельефом местности. Помимо того, что они позволяют надежно закрепить здание, так они еще и укрепляют саму почву, предотвращая подвижки и оползни.

Существует три основных вида свайных фундаментов:

• На винтовых сваях;
• На буронабивных сваях;
• На забивных сваях.

Каждый из них имеет свои плюсы и минусы, но наиболее распространенным является первый тип, так как сочетает в себе низкую стоимость и отвечает всем стандартам частного строительства.

Как рассчитать количество и стоимость арматуры для фундамента

Для чего нужна арматура и армирование фундамента? Эта мера увеличивает прочность бетонных конструкций. За счет чего это происходит? Сталь, из которой в основном делают этот элемент, имеет высокие прочностные характеристики: в 7-8 раз прочнее, чем сам бетон. Располагают прутья арматуры в массиве бетона таким образом, чтобы нагрузки приходились на арматуру. После того, как бетон обретает всю свою прочность, система становится монолитной, а ее прочностные характеристики в разы выше, чем у аналогичного по размерам сооружения, но без армирования. В статье рассмотрим расчет количества арматуры для фундамента и определим стоимость.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

• Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
• Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
• Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.

  • Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
  • Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
  • Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

  В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.

  Параметры арматуры для фундамента

  Количество и размеры стального прутка зависят от нескольких факторов:

  • Типа фундамента (плитный, свайный, ленточный).
  • Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
  • Веса самого здания (типа используемого строительного материала, этажности).

  Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.



  Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении — 14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

  Шаг укладки арматуры

  Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.



  Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу. Если ширина больше, используют в одном ряду три или четыре прутка.

  Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

  Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов. Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см.

  Чем соединять

  При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

  Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.



  Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

  Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

  Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

  Подробнее о том, как вязать арматуру для фундамента, читайте тут.

  Расчет количества арматуры для разных типов фундаментов

  Количество прутков, их диаметры индивидуальны для каждого случая: они зависят от типа фундамента, и его габаритов. Размеры же в каждом случае разные: у кого-то фундамент шире, у кого-то глубже и т.д. Придется считать каждый раз с новыми параметрами. Чтобы методика была более понятна, приведем расчеты для конкретного примера. Разобраться не очень сложно.

  Плитные основания

  Самое больше количество арматуры идет на плитные фундаменты. Тут шаг часто 20 см*20 см. Делают два пояса: верхний и нижний. Они между собой связываются вертикальными прутками. Вся арматура требуется только ребристая.

  Методика расчета количества арматуры следующая. Считаете, сколько прутков с выбранным шагом ложится вдоль и поперек фундамента. Это будет количество, необходимое для одного пояса. Так как поясов два, умножаете найденную цифру на два.



  Нужны еще прутки на вертикальные стойки. Высота — на 10 см ниже, чем толщина плиты (по 5 см снизу и сверху). Количество таких стоек равно количеству точек пересечения прутков. Токи пересечения находим, перемножив количество прутков, которые укладываются вдоль и поперек.

  Чтобы было понятнее, поясним на примере. Делают фундамент 6*4 м, толщина плиты 25 см. Итак, по длинной стороне с шагом 20 см поместится 31 пруток, по короткой — 21. Определяем длину требуемой арматуры для одного пояса: 31*6 м + 21* 4 м = 186 м + 84 м = 270 м. Поясов два, потому результат удваиваем: 270 м * 2 = 540 м.

  Нужно взять некоторый запас на соединения арматурин — их нужно заводить одну за другую не менее чем на 50 см, и плотно перевязывать или сваривать. Будем считать, что на два горизонтальных пояса необходимо 550 м прутка.

  Теперь определяем, сколько потребуется арматуры на вертикальные стойки. Точек пересечения получается: 31 * 21 = 651 шт. Высота каждой будет 25 см — 10 см = 15 см. Получается, что на все нужно 651 * 15 см = 97,65 м, округляем 100 м.



  Итого для плитного фундамента потребуется ребристой арматуры 550 м + 100 м = 650 м. Но это еще не все материалы для армирования: нужна будет проволока для вязки. О том, как рассчитать ее расход расскажем ниже.

  Последовательность работ при вязке арматуры плитного фундамента такая: сначала соединяют все прутки нижнего пояса. Потом в местах их пересечения устанавливают вертикальные стойки. Их тоже перевязывают. Следующим этапом привязывают верхний пояс: сначала устанавливают продольную арматуру, потом поперечную.

  Получается, что в каждой точке пересечения нужно будет вязать два раза. Для вязки одного пересечения требуется от 25 см до 50 см проволоки в зависимости от диаметра прутков. Чаще всего используются отрезки по 30 см. Посчитаем для плитного фундамента количество вязальной проволоки: 651 шт * 0,3 м * 2 = 390,6 м. Это необходимо на вязку одного пояса. Столько же потребуется на второй. 390 м * 2 = 780 м. Возьмем небольшой запас на связку участков арматуры. Будем считать, что нам необходимо 800 м.



  Итак, для плитного фундамента 6*4 м требуется ребристого прутка 650 м и 800 м проволоки для вязки.

  Ленточный фундамент

  Для
  ленточных фундаментов
  используют меньшие диаметры арматуры: чаще всего для частного дома берут 10-12 мм. Редко — для тяжелых зданий на пучнистых грунтах — 14 мм. Еще больше — это совсем редкий случай.

  Независимо от высоты фундамента в ленточном основании всегда делают только два пояса армирования. Их достаточно для нормального распределения нагрузки. Располагают их на 5 см ниже верхнего края, и на 5 см выше нижнего.



  Ленточный фундамент любой высоты практически всегда имеет два пояса армирования — верхний и нижний. Из-за особой геометрии — длина во много раз больше ширины и глубины — поперечные и вертикальные прутки практически не несут нагрузки, а служат только для придания формы. Потому, на продольные берут рифленую арматуру, на остальные — гладкую. Причем вертикальные стойки и поперечины делают из тонкой — 6-8 мм — проволоки.

  Количество продольных прутков зависит от ширины фундамента. Для основания шириной 40 см достаточно двух сверху и двух снизу, для большей нужно будет взять по три штуки. Три или четыре продольных элемента необходимы и на пучнистых или сыпучих грунтах, а также под тяжелые стены.

  Шаг установки горизонтальных прутков и вертикальных стоек — порядка 30-50 см.

  Расчет количества арматуры тут аналогичен. Сразу перейдем к примеру. Те же габариты фундамента 6*4 м. Будет еще одна поперечная стена. Итого получается, что периметр будет 6 м * 2 + 4 м * 3 = 12 м + 12 м = 24 м. Укладывать будут четыре продольных прутка: два сверху и два снизу — ребристой арматуры нужно будет 24 м * 4 = 84 м.



  Считаем гладкий пруток. Ширина фундамента будет 40 см, его высота 80 см. Поперечин с шагом в 50 см потребуется 47 шт. Их длина — на 10 см меньше ширины ленты (по 5 см с каждой уходит): 40 см — 10 см = 30 см. На поперечины в одном ряду требуется 47 шт * 0,3 м = 14,1 м. Рядов два, потому всего на поперечины уйдет 28,2 м прутка.

  Вертикальных стоек, если их располагать через 50 см, будет 47 * 2 = 94 шт. Их высота — на 10 см меньше высоты основания: 80см — 10 см = 70 см. Прутка на них пойдет 94 * 0,7м = 65,8 м.

  Всего гладкого прутка нужно будет: 28,2 м + 65,8 м = 94 м.

  Теперь посчитаем, сколько нужно будет проволоки для вязки ленточного фундамента. Точек соединения 47 * 4 = 188 шт. На каждое потребуется 30 см проволоки. Всего 188 * 0,3 = 56,4 м.

  Итак, для ленточного фундамента 6*4 м с одной поперечной стеной требуется ребристого прутка 84 м, гладкого 94 м (округляем, но лучше взять еще с запасом) и проволоки для вязки 56,4 м (запас тоже понадобиться).

  Свайные столбчатые основания

  Еще один распространенный тип фундамента —
  свайный фундамент
  . Достаточный уровень прочности сваям придают от 2 до 4 прутков, вставленных вертикально. Для них нужна арматура профилированная. Но толстые прутки не нужны: достаточно диаметра 10 мм. Горизонтальные перемычки служат только для придания геометрии и нагрузки не несут. Потому для них берут гладкую тонкую проволоку диаметром 6 мм.

  Количество вертикально вставленных арматур зависит от диаметра столбов. Если он меньше 20 см, необходимо расположить 2-3 прутка так, чтобы от края трубы было не менее 5 см. Для диаметра 20-25 см понадобится уже 4 прутка, для больших их может быть еще больше.



  Пример расчета. Тот же фундамент 6*4 м, с одной поперечной стеной. Требуются столбы 2 метровой высоты, в них будем укладывать по 4 прутка. Всего столбов 24 шт.

  На один столб уходит 4 шт * 2 м = 8 м ребристого прутка. Столбов 24 шт, на все нужно 24 * 8 м = 192 м.

  Считаем сколько нужно гладкой проволоки: в 20 см столбе 4 прутка находятся на расстоянии 10 см друг от друга. Чтобы их связать, понадобится 4 отрезка по 10 см, итого на одну обвязку — 40 см гладкого прутка. Шаг установки поперечной арматуры для столбиков примерно 50 см. На двухметровый столб нужно будет четыре пояса. Итого гладкой арматуры на один столб 04 м * 4 = 1,6 м. Столбов всего 24 шт., потому общее количество 1,6 м * 24 = 38,4 метра.

  Считаем количество проволоки. На один поперечный пояс требуется четыре отрезка по 25 см (диаметр прутков небольшой, больше не нужно). Итого на один пояс уйдет 1 м. На столбе поясов 4, так что всего нужно 4 метра вязальной проволоки. На 24 столба ее количество будет 24 * 4 м = 96 м.

  Расчет стоимости арматуры для фундамента

  Арматуру и проволоку чаще продают на килограммы. Потому найденное количество прутка потребуется перевести в массу. В том месте, где собираетесь приобрести пруток, узнаете, сколько весит погонный метр и сколько стоит тонна изделий необходимого вам размера.

  Перемножив найденный метраж на вес одного метра, получите требуемую массу. Из нее узнаете, сколько это будет стоить.



  Например, посчитаем во сколько обойдется арматура для плитного фундамента (см. выше). Пусть пруток использовать будут 14 мм. Один его метр весит 1,21 кг. Всего арматуры нужно 650 м. Масса будет 650 * 1,21 = 786,5 кг. Округлим до 800 кг. Пусть одна тонна стоит 25 тыс. руб. На арматуру потребуется 0,8 * 25000 = 20000 рублей.

  Для устройства рассчитанного нами ленточного фундамента понадобится 84 м прутка на 12 мм. Его метр весит 0,888 кг. Всего масса будет 0,888 * 84 = 74,592 кг. Будем считать, что нужно 80 кг. Стоит тонна практически те же 25 тыс. руб. То есть на профилированный пруток потребуется 0,08 * 25000 = 2 тыс. руб. Стоимость гладкой арматуры считается также. Обойдется она примерно в 1,5 тыс. рублей. Итого, армирование ленточного каркаса обойдется в 3,5 тыс. руб. (плюс стоимость проволоки, она считается аналогично).

  Вес арматуры указан точно, а стоимость довольно сильно меняется в зависимости от курса валют, региона и объемов закупок. Некоторые металлобазы продают на погонные метры, не на вес, но смотреть нужно по стоимости: иногда она у них очень завышена.

  Итоги

  Диаметры требуемой арматуры и ее количество зависит от типа фундамента, его размеров. Влияет также тип грунтов и вес, этажность здания. Имея эти данные, можно рассчитать стоимость армирования любого основания.

  Расчет арматуры для ленточного фундамента: инструкция с примерами

  Ленточный фундамент используется в строительстве чаще других конструкций. Он прекрасно выдерживает вертикальные нагрузки от веса здания, но плохо работает на изгиб. В процессе такого действия фундаментная конструкция начинает трескаться, постепенно теряя свои первоначальные технические характеристики. Именно поэтому в тело бетонной конструкции устанавливается армирующий каркас, собранный из стальной арматуры.

  Оглавление:

  Конструкция ленточного фундамента

  Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.



  Ленточный фундамент

  Достоинства ленточного фундамента:

  • высокая несущая способность;
  • простота сооружения;
  • высокая скорость возведения.

  Есть у конструкции и свои недостатки:

  • большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод;
  • после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать.

  Конструкция армирующего каркаса

  Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

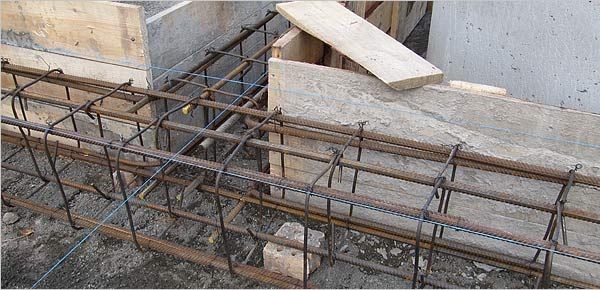

  Конструкция армирующего каркаса

  Правила расчета арматуры ленточного фундамента

  Расчет арматуры для ленточного фундамента производится на основании двух документов: СНиП под номером 52-101-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию – «Армирование элементов железобетонных зданий». В них четко расписаны требований к армокаркасу ленточного фундамента. А именно:

  1. Общая площадь продольных арматурных стержней должна равнять 0,1% от сечения ленты.
  2. Каркас должен полностью поместиться в тело фундамента так, чтобы от его краев до арматуры оставался промежуток, равный 5 см. Это касается всех плоскостей: боковин, верхней и нижней поверхностей.
  3. Если длина ленточного фундамента с одной стороны не превышает 3 м, то для ее усиления используются арматурные стержни диаметром 8-10 мм. Если длина превышает 3 м, то – не менее 12 мм.
  4. Вертикальные (они же монтажные) и поперечные прутки арматуры не являются несущими. Основная их задача – соединение и крепление продольной арматуры. Поэтому поперечины и вертикальные элементы собираются из стержней меньшего диаметра, можно использовать гладкую арматуру, а не рифленую.
  5. Для продольного использования арматуры применяют материал марки А3 – стальной горячекатаный рифленый. Для вертикального и поперечного марка А1, А2 или А3.
  6. Расстояние между вертикальными, а также между поперечными прутками составляет 20-40 см.
  7. Если высота армокаркаса не превышает 80 см, то в качестве поперечных прутков можно использовать арматуру диаметром 6 мм. Если параметр высоты превышает обозначенный показатель, то лучше использовать стержни диаметром 8 мм.

  Основной расчет проводится на основании позиции под номером «1». Таким образом рассчитывается количество продольных стержней.

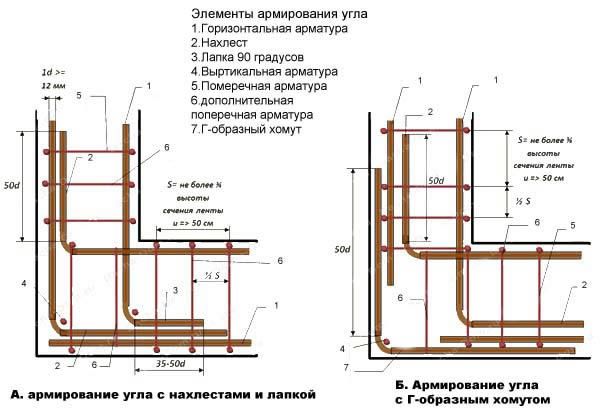

  Расчет арматуры ленточного фундамента с примером

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

  В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

  Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.



  Таблица соотношения диаметра и площади арматуры

  Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

  Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

  Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

  Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

  Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

  То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

  А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.



  Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

  Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

  Поперечины рассчитываются так:

  • 2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

  Вертикальные стержни так:

  • 2000:30х30=2000 см или 20 м, где шаг установки 30 см.

  Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

  Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.



  Марки арматуры для ленточного фундамента

  Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

  • А1 – это старая маркировка, соответствующая новому обозначению А240;
  • соответственно А2 – это А300;
  • А3 – А400;
  • А4 – А600;
  • А5 – А800;
  • А6 – А1000.

  Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

  Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

  По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.



  Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

  В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.



  Соединение армокаркаса вязальной проволокой

  Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

  Заключение

  Расчет арматуры для ленточного фундамента – важная составляющая правильного сооружения основания дома. Главная задача все расчеты провести строго по вышеописанной последовательности. Нельзя допускать неточностей в определении диаметра используемых стержней, шага установки арматурных прутков и правил их скрепления между собой. Любая ошибка может привести к растрескиванию фундамента, а соответственно и стен дома.

  Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения



  Ленточный фундамент занимает основное место среди всех опорных конструкций для зданий и сооружений.

  Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

  Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

  Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работа бетона и металлической арматуры.

  Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

  Как работает арматура в ленточном фундаменте

  Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

  Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

  При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

  Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

  Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

  Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

  Вертикальные стержни выполняют две функции:

  • Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
  • Частичная компенсация скручивающих усилий.

  Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

  В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

  Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).



  Онлайн калькулятор

  Как рассчитать ленточный фундамент дома? В этой вам может специально разработанный сервис — строительный калькулятор ленточного фундамента.



  Инструкция по работе с калькулятором

  В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

  Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

  Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

  В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

  Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

  Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

  Порядок расчета

  Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

  Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

  Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

  • Для лент толщиной менее 50 см — 2 рабочих стержня.
  • Для лент шире 50 см — 3 стержня.

  В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

  Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

  Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

  Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

  Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

  • При высоте до 60 см — 6 мм.
  • От 60 до 80 см — 8 мм.

  Диаметр поперечных стержней обычно принимается равным 6 мм.

  Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

  Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

  Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).



  Пример вычисления необходимых параметров

  Рассмотрим расчет арматуры для ленточного фундамента на примере.

  Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).

  Тогда площадь сечения составит:

  40 • 100 = 4000 см2.

  Определяем общую площадь сечения арматуры (минимальную):

  4000 : 1000 = 4 см2.

  Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

  Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.

  Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).

  Тогда количество рабочих стержней при длине 6 м составит:

  (30 : 6) • 4 = 20 шт.

  Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.

  Тогда при длине ленты 30 м понадобится:

  Определяем длину одного хомута.

  Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:

  (40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.

  Общая длина вертикальной арматуры:

  2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.



  Виды и размеры

  Существует две основные разновидности арматуры:

  • Металлическая.
  • Композитная.

  Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

  Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

  Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

  Композитная арматура состоит из разных элементов:

  • Стекло.
  • Углерод.
  • Базальт.
  • Арамид.
  • Полимерные добавки.

  Наиболее широко применяется стеклопластиковая арматура.

  Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

  Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

  Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

  Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.



  Как сделать правильный выбор

  Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

  Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

  Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°.

  Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

  Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.



  Полезное видео

  В данном разделе Вы также сможете посмотреть как производится расче на примере реальной стройки:

  Заключение

  Грамотно выбранная схема армирования и сам материал обеспечивают прочность и устойчивость ленты к возможным нагрузкам.

  Сложные и проблемные грунты, склонные к пучению или сезонным подвижкам, требуют ответственного и внимательного подхода к армированию ленты.

  Необходимо учитывать, что все расчетные значения определяют минимальные параметры конструкции, требующие некоторого увеличения для определенного запаса прочности.

  Выбирая арматуру и схему армирования, надо умножать все значения на 1,2-1,3 (коэффициент надежности), чтобы снизить риск появления непредвиденных факторов.

  Для чего и как правильно произвести расчет арматуры для ленточного фундамента?



  Ленточные фундаменты (ЛФ) относится к самонапряжённым конструкциям, которые объединяют в себе такие твёрдые материалы, как бетон и арматура.

  Этот вид основания здания обладает устойчивостью к растяжению и сжатию, что дает фундаменту высокую прочность.

  Оптимальный расчёт количества профильных и гладких стержней определённых диаметров, связанных в едином каркасе, обеспечивает несущую способность и надёжность основания здания или сооружения.

  Как произвести расчет количества арматуры для ленточного фундамента, расскажем в статье.

  Нормативы



  В результате многолетних исследований и испытаний были выработаны методики расчёта армирования заливных ленточных фундаментов.

  Во времена СССР была разработана нормативная документация, касающаяся расчётов армирования ленточных фундаментов.

  В уже далёком 1989 году Госстроем СССР был утверждён СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», нормы которого действительны до сих пор. В нём указывались правила формирования исходных данных для расчёта армирования.

  В СНиПе изложены порядок расчёта количества и диаметры продольной, вертикальной и поперечной арматуры, как выполнять сварные соединения стержней и устанавливать закладные детали в бетонном монолите. В отдельной главе даются указания по конструированию предварительно напряжённых элементов.

  Ранее в 1978 году было разработано и принято к обязательному исполнению «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)». На базе этих двух документов проектными организациями были разработаны методики расчётов армирования ленточных фундаментов.

  Как рассчитать, сколько надо?

  Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

  Соблюдение этого соотношения является основой расчёта ширины ленты. Вместе с глубиной заложения этот параметр определяет размер поперечного сечения заливного фундамента.

  После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

  Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

  Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

  На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».



  Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

  Его применяют для возведения заливных фундаментных лент.

  Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

  Определение глубины заложения и высоты ленты

  В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

  Уровень грунтовых вод

  Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

  В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

  Чтобы глубинные воды не могли воздействовать на фундаментное основание, подошву заливной ленты располагают выше этой отметки.

  Глубина промерзания

  Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

  Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

  Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

  Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.



  Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

  Сбор нагрузки

  Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

  Общий вес умножают на коэффициент запаса — 1,1. Этот параметр — P будет главным определяющим фактором расчёта ширины фундамента.

  Ширина подошвы



  Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

  R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

  При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

  Зависимость количества стержней от схемы армокаркаса

  Лента испытывает действие двух основных сил. Одна из них давит сверху (нагрузка от дома), другой силовой вектор выталкивает ленту вверх (сопротивление почвы + пучение грунта). Чтобы сбалансировать это явление в массиве монолита делают два горизонтальных пояса из арматурных стержней.

  Двухпоясное армирование сверху и снизу внутри бетона актуально для мелко- и среднезаглубленных оснований. Для глубокозаглубленных лент нужно устанавливать 3 пояса. Для фиксации стержней в пространстве их скрепляют вязальной проволокой. Такой вид формирования армокаркаса называют конструкционным типом.

  Продольные (работающие) пруты перевязывают с поперечными и вертикальными прутками, которые не несут нагрузки. Согласно СНиП 52-01-2003 и Руководства (см. выше) продольные стержни располагаются по всей длине ленты с зазором между арматурой и опалубкой не менее 30 мм и 50–70 мм снизу.

  Вертикальные отрезки располагаются вдоль поясов, чередуясь каждые 100 – 300 мм друг от друга. Поперечные отрезки соответствуют размеру ширины пояса от 300 мм.

  При расчёте длины прутков нужно добавлять припуски — не менее 30 ø стержня для вязки арматурного узла. Наращивание арматуры выполняют внахлёст с заведением концов на 150 мм.

  Теперь, зная эти нормы, легко определить количество стержней всех направлений. После этого останется определить их диаметры.

  Диаметр и расположение



  Согласно вышеуказанным нормативным документам, общая площадь сечения продольной арматуры должна равняться 0,1% площади поперечного сечения ленты.

  Например, ширина фундамента 400 мм, а её высота равна 1000 мм. Тогда поперечная площадь прутков составит 4000 см2.

  Потребуется 4 стержня периодической арматуры диаметром 12 мм. Гладкие отрезки арматуры вертикального положения готовят из стержней ø 6 мм, а для поперечин используют гладкие отрезки ø 8 мм. О выборе и расчете диаметра арматуры читайте в этой статье.

  Правила и параметры расчёта

  Подсчёт арматурных стержней состоит из двух частей: расчет продольной и расчет вертикальной и поперечной арматуры.

  Продольные отрезки

  Для формирования двухпоясного армирования устанавливают 4 продольных стержня периодического профиля по всему периметру фундамента. При длине ленты 24 м арматуры потребуется 24 х 4 = 96 м, с припусками это составит 100 м.

  Вертикальные и поперечные прутки

  Связанные между собой отрезки образуют раму, в углах которой проходят продольные стержни. Их подсчёт зависит от ширины и высоты ленты. При высоте 100 см и ширине 40 см ленты потребуются поперечные отрезки длиной 30 см и вертикальные связи высотой 92 см (вычитаем нижний зазор 50 мм и верхний защитный слой бетона 30 мм из 1000 мм).

  Для периметра длиной 24 м и чередования рамок с промежутком 300 мм нетрудно подсчитать, что для вертикальных прутков понадобится гладких стержни ø 8 мм общей длиной (24000/300) х 2 х 0,92 м = 147,2 м. Потребность в поперечной арматуре составит(24000/300) х 2 х 0,3 = 48 м.

  Исходя из предыдущего, можно суммировать потребность в арматуре для фундамента длиной 24 м:

  • вертикальные прутки ø 8 мм – 150 м;
  • поперечные стержни ø 6 мм – 50 м;
  • продольная периодическая арматура ø 12 мм – 100 м.

  Согласно нормативам расход вязальной проволоки составляет 50 см на каждый узел соединения арматурных стержней. Для ленточных заливных фундаментов используют стальную нить ø 0,8 – 1,2 мм.

  Использование калькуляторов

  Далеко не всем застройщикам под силу возиться с расчётами потребности в арматуре. Также существует риск ошибок, допущенных во время проектирования фундамента. Онлайн калькуляторы помогают точно рассчитать, сколько и какого вида нужно приготовить стальных стержней для формирования армокаркасов заливного фундамента.

  Сервисы запрашивают исходные параметры такие, как:



  1. Длина основания.
  2. Ширина ленты.
  3. Глубина заложения подошвы.
  4. Диаметры арматуры продольного, вертикального и поперечного расположения.
  5. Количество продольных стержней в поперечном сечении.
  6. Количество рядов вертикальных и поперечных прутков и шаг между ними.
  7. Сопротивление грунта.

  Эти данные вводятся в окошки сервиса. После этого нужно мышкой кликнуть по полю «Рассчитать». После этого калькулятор покажет линейный погонаж каждого вида арматуры и его вес.

  В интернете можно обнаружить несколько видов калькуляторов расчёта ЛФ, которые выдадут не только данные армирования, но и предложат лучшее расположение ветвей ленты, её ширину и высоту. Популярные калькуляторы найдете здесь и тут.

  Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта.

  Заключение

  Даже при самом точном расчёте арматуры для ленточного фундамента нужно делать определённый её запас в случае возникновения непредвиденных расходов материала. Если возникают затруднения в самостоятельном подсчёте армирования ЛФ, то лучше обратиться за помощью к специалистам.

  Цель расчёта состоит в том, чтобы не допустить перерасход стальных изделий и в то же время не сделать слабым основание дома, которое может в процессе эксплуатации потерять несущую способность.

  Похожие публикации:

  1. Из чего на дорогах делают ливневый водоотвод
  2. Как склеить ленту для гриндера своими руками в домашних условиях
  3. Что добавить в воду для обеззараживания
  4. Чем выложить двор в частном доме недорого
