Как подключить индукционную варочную плиту на 380

Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема – подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная – в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или – в худшем случае – перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети – рискованно! Индукционная варочная панель – это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

• Проводники черного и коричневого цвета – фаза
• Синие и серые провода – нейтральные
• Желто-зеленый провод – защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов – нагревательных полей.

Самый простой способ – разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

• Поле 1 – мощность 1800 Вт (фаза L1)
• Поле 2 – мощность 1800 Вт (фаза L1)
• Поле 3 – мощность 1400 Вт (фаза L2)
• Поле 4 – мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность

3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель – серый шнуром питания, стоит изолировать.

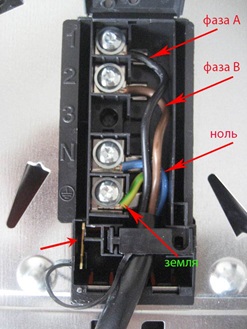

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) – решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет – нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели – применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному – напишите в комментариях ниже.

Подключение варочной панели к электросети 220 3 провода

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

• с тремя контактами;

  Подключение варочной панели к одной фазе

• с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Особенности

Причина популярности индуктивных плит вполне понятна: они столь же комфортны, как простые электрические, но при этом более экономичны. Практичность такого устройства вряд ли может ставиться под сомнение. Однако подключение индукционной варочной панели имеет свои тонкости и нюансы. Обычно производители указывают, что оно должно производиться только специалистами-электриками.

Это требование расписывается отдельным пунктом в любом гарантийном талоне.

Проблема в том, что стоимость услуг специалиста довольно высока, и закономерно появляется желание подключить индукционную панель своими руками. Для этого придется основательно изучить тему и особенно ключевые технические требования. Они касаются:

• точек подсоединения;
• типа и сечения используемых кабелей;
• их общей длины.

Мощность и ее значение

Типичная мощность индукционных плит равняется 7,2 кВт. Это наибольшее значение потребляемого тока. Разумеется, когда в повседневном режиме используются 2 или 3 конфорки, потребление будет меньше. Но расход электричества определяется еще и тем, насколько быстро надо прогреть духовку.

Когда подключается индукционная поверхность однофазного типа, при свободном преобразовании надо делить 7,2 кВт на 230 В. Получается показатель 31,3 Ампер. Но гораздо чаще применяется трехфазная сеть с двумя фазами. Каждая из них может поддержать пару нагревательных полей идентичной тепловой мощности, поэтому в схеме мощность конкретной фазы составляет примерно 3,6 кВт (с поправкой на КПД). А значит, по той же формуле получается показатель 15,7 Ампер.

Важно: ориентируются именно на предельный показатель. Любая варочная панель должна быть подготовлена к случаю, когда она будет работать на предельном режиме. Лучше предусмотреть такое развитие событий заранее, чем страдать от последствий неправильного расчета. Потому схему подсоединения к электросети продумывают еще до приобретения индукционного прибора.

Очень плохо, когда мощность сети уступает мощности бытовой техники.

Тогда или постоянно будет «вылетать» основной предохранитель, или сетевые провода будут перегреваться. В квартирах постройки 1960-х годов электросети попросту не рассчитаны на подключение индукционной варочной панели. Для одной квартиры тогда выделялась электрическая мощность в 5,5 кВт, и это считалось показателем, перекрывающим все мыслимые нужды. Очевидно, что выходом становится приобретение менее мощного кухонного оборудования. Как вариант, можно купить и модель, позволяющую понижать уровень потребления тока.

Когда ставить нельзя

Важно: как самостоятельно, так и с помощью профессиональных электриков нельзя подключить индуктивную панель в однофазную сеть 220 В. Дело в том, что такие системы не рассчитаны на приборы повышенной мощности. Придется протягивать еще один кабель между распределителем и прибором. Также очень важно повышение характеристик распределительного щита. В противном случае подключение индукционной варочной панели может быть опасно.

Требования к проводке и подключению

Главное, что должен понять владелец индукционной варочной панели — устройство потребляет много энергии. Для безопасного транспорта мощности необходимо правильно рассчитать параметры кабеля. Устройство должно подключаться только через отдельную линию. Она проводится от общего щитка квартиры или от электросчетчика.

Использование обычных бытовых розеток для подключения варочной панели не допускается. Линия питания проводится медным трехжильным кабелем. Это может быть современный провод ВВГнг-Ls (не поддерживает горение, малодымный) или обычный NYM. Но главный параметр, который рассчитывается для линии питания — сечение жил.

Согласно существующим стандартам, для подключения индукционных варочных плит используется кабель 6 кв. мм. Это провод со сплошными жилами. Данная характеристика кабеля описывает идеальный случай. Провод выдержит любую, в пределах среднестатистических параметров плит, нагрузку в течение длительного времени, без перегрева.

В интернете достаточно онлайн калькуляторов, которые позволяют рассчитать параметры кабеля согласно мощности подключаемого устройства. Пользоваться данными инструментами полезно, когда плита устанавливается, что называется, раз и навсегда, без возможности замены на более мощную. Или при желании сэкономить, подобрать оптимальные параметры линии питания для конкретного устройства.

Примерные значения сечений выглядят так:

• устройства до 3.5 кВт потребуют кабель сечением 2.5 кв.мм;
• для печей до 5.6 кВт подойдет провод сечением 4 кв.мм;
• мощность до 7.2 кВт требует кабеля 6 кв.мм.

Если печь потребляет 40А и выше (данные указаны в паспорте к устройству), для ее подключения потребуется провод с сечением жил 10 кв. мм и выше.

Но что делать тем, кто не имеет возможности проложить отдельную линию питания к панели? То есть, не может штробить стены или прокладывать кабель иным образом? В этом случае придется подключать печь к обычной сети квартиры. Важно выяснить, какую мощность она может выдержать.

Чтобы обеспечить безопасность эксплуатации панели, придется смириться с тем, что она не будет работать на полную мощность. У большинства современных устройств есть возможность настройки режимов. Подключение делается с соблюдением следующих правил:

• в щитке устанавливается автомат аварийного отключения, который соответствует допустимым токам (мощности) проводки, а не панели;
• панель программируется так, чтобы ее максимальные токи не превышали допустимых или блокируется режим включения нескольких конфорок одновременно.

Еще одно правило, которому рекомендуется следовать при прокладке линии и подключении печи, звучит просто: не нужно закладывать слишком большие запасы. Это означает, что для печи до 3,5 кВт не стоит класть провод 6 кв.мм. Он может просто не влезть в клеммники панели.

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм² (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм² (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм², в сети 380 В 2,5 мм².

Какая нужна розетка

Даже если для варочной панели не сделана выделенная линия питания, подключать устройство нужно через отдельную розетку. Ее размещают на удобной для осмотра или отключения сети высоте. Обычно это не более 90 см от пола. При этом розетку нельзя располагать над или вблизи варочной панели.

Если в дополнение к плите устанавливается встроенная электродуховка, общую для двух точку подключения располагают низко. То есть, на уровне ниже дна духового шкафа. При этом нельзя монтировать розетку вплотную к полу во избежание коротких замыканий при затоплении.

Есть требования и к параметрике розетки. Обычные, рассчитанные на 16А изделия, даже при работе маломощной панели будут эксплуатироваться на пределе и перегреваться. Есть и еще одна сложность. В обычную евровилку и розетку весьма проблематично завести кабель 6 кв.мм.

Стоит принять одно простое, но важное правило. Любое устройство с мощностью выше 3.5 кВт нужно подключать через особую розетку. Это изделия с допустимыми токами до 40 А. Если же мощность плиты составляет 8 кВт и выше, придется найти разъем с еще большими параметрами.

Необходимое оборудование и инструменты

Чтобы подсоединить электропанель, приготовьте следующее оборудование:

• отвертку, нож;
• соединяющий кабель, рассчитанный на мощность поверхности (4-6 кв. мм);
• зажим-переходник;
• тестер для проверки на соответствие фазы подсоединения цветам провода.

В комплект входит, как правило, кабель, состоящий из четырех основных проводов, обозначающих:

• фазу (черного и коричневого цвета),
• ноль (синей расцветки),
• землю (желто-зеленого цвета).

Обратите внимание! Устройство подключается через отдельный защитный автомат УЗО, к которому не подсоединяются другая бытовая техника.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Как подключить индукционную варочную панель : алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация!Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Подключение к однофазной сети

Теперь рассмотрим подключение к сети 220 В.

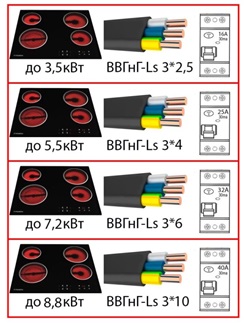

Для подключения прибора мощностью до 3,5 кВт нам нужен кабель 3х2,5 мм.кв. Это может быть кабель ВВГнГ-Ls, или NYM — кому как нравится. В щиток ставим автомат дифференциальной защиты мощностью 20 А и током утечки 30 мА.

Если мощность подключаемой панели до 5,5 кВт кабель выбираем 3х2,5, а дифавтомат 25 А.

Мощностью до 7,2 кВт подключаем кабелем 3х6, а дифавтомат 32 А.

Если мощность до 8,8 кВт выбираем кабель 3х10, а автомат дифферинциальной защиты 40 А.

Подключение производим вот по такой схеме.

Подключение производим трёхжильным кабелем с заземляющей жилой жёлто-зелёного цвета. Заземление необходимо для безопасной эксплуатации вашего бытового прибора.

Если выбираете автомат дифференциальной защиты, то автоматический выключатель ставить не нужно. Ведём кабель в гофре или кабель-канале к месту установки. Если делаете ремонт и одновременно решили поставить и индукционную панель, то есть смысл спрятать кабель под штукатурку.

Теперь к кабелю, который мы подвели к месту установки нужно подключить розетку.

Обычную бытовую розетку использовать ни в коем случае нельзя!

Розетку нужно выбрать соответственно мощности вашей плиты. Какие бывают розетки вы можете посмотреть здесь, если интересно.

Розетка накладная усиленная однофазная для подключения приборов повышенной мощности. Розетка идет в комплекте с вилкой или без неё. Подключать жилы нужно в соответствие с маркировкой на розетке. Гнёзда на ней обозначены так: L, N и PE.

К контакту L подключается фазная жила (белый или коричневый цвет), к N подключается нулевая жила (синего цвета), к РЕ заземление (жила жёлто-зелёного цвета).

Можно, конечно, вместо розетки-вилки использовать клеммную колодку, заключённую распредкоробку, но этот способ не очень удобный, ведь в случае демонтажа плиты вам придётся отключать автомат в щитке и отсоединять кабель.

Кабель проведён от щита, розетка смонтирована. Теперь нужно подключить кабель к плите и вилку к кабелю. Это если кабель не подключён к панели. Обычно он идёт в комплекте. Если не идёт, то нужно приобрести нужной длины, количества жил и сечения. Для данного случая это будет трёхжильный кабель марки ПВС. Сечение такое же что и на розетку.

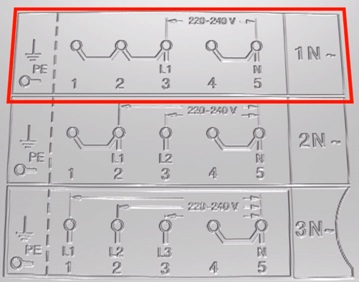

Теперь кабель подключаем непосредственно к плите. На плите находится клеммная колодка. Подключение производим соответственно схеме, которая должна быть на задней крышке.

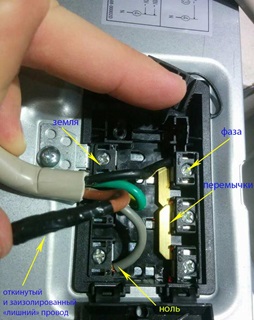

Фазный (белый, коричневый) подключаем к запараллеленным клеммам 1, 2, 3. Нулевой (синий) к клеммам 4, 5. Заземление (жёлто-зелёный) к клемме РЕ.

Как видно на схеме клеммы 1, 2 и 3 соединены перемычками. Если перемычки отсутствуют, то их надо поставить — они должны идти в комплекте. Если же их нет, то нужно изготовить из провода соответствующего сечения.

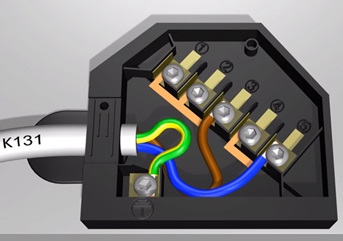

К вилке кабель подключаем по такой же схеме как и к розетке.

Подключать к однофазной сети панель мощностью более 3,5 кВт нежелательно. Например у нас в городе потребляемая мощность квартиры или домовладения ограничена вводным автоматическим выключателем 25 А. Это соответствует потребляемой мощности 5,5 — 6 кВт.

Поэтому индукционные варочные панели мощностью от 3,5 кВт желательно подключать к трёхфазной сети.

Но если всё же вы приобрели прибор мощностью 5,5 кВт и выше, то путем настройки панели нужно исключить возможность включения всех конфорок одновременно.

Подключение к трёхфазной сети

Для подключения к трёхфазной сети всё то же самое — дифавтомат, кабель, розетка, вилка. Только дифавтомат, кабель, розетка и вилка трёхфазные.

Для подключения ИП к трёхфазной сети подойдёт кабель 5х2,5. Согласно таблицы к нему можно подключать нагрузку до 16 кВт. В распределительный щиток ставим дифавтомат 20 А с током утечки 30 мА. Или автоматический выключатель 20 А и УЗО 25 А с током утечки 30 мА.

Розетку ставим трёхфазную пятиштырьковую.

Если используется схема подключения плиты только от двух фаз, то можно четырёхштырьковую.

Кабель должен идти в комплекте.

Если кабель идёт в комплекте, а это в основном так, то на нём должна быть бирка с обозначением жил.

Из рисунка видно что и куда надо подключать. На колодке стоят обозначения такими же буквами. А в большинстве случаев кабель уже подключён к плите и нужно только подсоединить вилку или подключить его на колодку , к которой подведён кабель от щита. И здесь всё просто и понятно.

Если же его нет, то его нужно приобрести. Кабель ставим ПВС 5х2,5 если задействованы все три фазы и ПВС 4х2,5 если двухфазная схема подключения.

Обязательно перед самостоятельным подключением нужно ознакомиться с инструкцией. Если же вам кажется что это очень сложно, то лучше всего обратиться к специалистам.

И ещё, если вы всё сделали правильно, а панель не работает, то внимательно прочитайте инструкцию. В современных моделях есть функция распознавания посуды и если на конфорке ничего не стоит, элементы нагреваться не будут.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Важно! Независимо от типа встраиваемой варочной поверхности, при её подключении электросеть помещения должна быть обесточена!

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

1. Рулетка, линейка, угольник.
2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
3. Электролобзик.
4. Монтажный шприц с силиконом.
5. Кабель.
6. Вилка.
7. Плоскогубцы, бокорезы.
8. Набор отвёрток и гаечных ключей.
9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)
После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация	Описание действия
	Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
	Устанавливаем розетку в подрозетник.
	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.

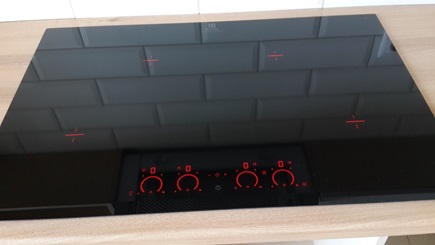

	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панель

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Советы электриков

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Частые ошибки

Нередко после подключения варочная панель начинает работать неправильно. Причиной может быть случайное нажатие не тех кнопок, пролившаяся на сенсоры вода или выставленная опция защиты от детей.

Случается, что вместо 4 конфорок работают 2, а у остальных высвечивается буква Н. Надо внимательно прочитать документацию. Причина связана с блокировкой 3-х фазного прибора при однофазном подключении.

Из-за неправильного монтажа и подключения варочная панель может сломаться или даже привести к возгоранию.

Это происходит по ряду причин:

• Духовой шкаф и плитка подключены от распределительного щитка к общей распределительной коробке без выделенной линии.
• Для мощной варочной панели взят кабель меньшего сечения.
• Подключение проведено через простой автомат с тепловым расцепителем, при этом не поставлен УЗО либо дифференциальный автомат.
• На одной из клемм нет фазной перемычки. Если этот контакт участвует в подаче напряжения, то панель не будет включаться или половина конфорок не сможет работать.

Безопасное использование любого вида варочных панелей напрямую зависит от правильно выбранного и подсоединенного к электросети шнура. Эта кухонная техника надежная, но не вечная. Со временем может возникнуть необходимость приобрести новый прибор, поэтому изначально рекомендуют прокладывать электрический кабель с запасом сечения. Он в последующем сможет безопасно питать более мощную встраиваемую панель. Если подключение варочной панели к электроснабжению выполнено должным образом с использованием нужного инструмента, то кухонное оборудование будет работать исправно. Для проведения работ по установке оборудования в распределительный щиток и прокладка отдельной линии питания требует наличия у человека более высокой квалификации.

Как подключить индукционную плиту. Полезные советы.

При приобретении новой индукционной плиты не следует спешить подключать ее в одну из свободных розеток. В данном случае в первую очередь необходимо определить возможность подключения данного бытового электроприбора к тому или иному участку электропроводки и выбрать наиболее оптимальный способ его подключения. Рассмотрим вопрос о том, как подключить индукционную плиту.

Следует отметить, что прежде, чем приобретать индукционную плиту, необходимо уточнить, какой нагрузочный лимит определен на квартиру (дом) и оценить возможность эксплуатации той или иной индукционной плиты с учетом ее максимальной потребляемой мощности.

Подключение настольной индукционной плиты

Настольная индукционная электроплита, как правило, конструктивно имеет шнур и штепсельную вилку для подключения в обычную бытовую розетку. То есть, нет необходимости приобретать дополнительно шнур и вилку для подключения электроприбора. Но в данном случае очень важно правильно выбрать розетку для включения электрической плиты.

Как подключить индукционную плиту

Перед тем, как начать эксплуатировать электрическую плиту, необходимо узнать ее максимальную потребляемую мощность и убедиться в том, что данный электроприбор можно включить в одну из имеющихся розеток. Потребляемая мощность указывается в ваттах (Вт) либо в киловаттах (кВт) в паспорте на корпусе электроплиты, а также в технических характеристиках в инструкции по эксплуатации данного бытового электроприбора.

Следует помнить, что обычная бытовая штепсельная розетка рассчитана на включение бытовых электроприборов номинальной мощностью не более 3,5 кВт, что соответствует току нагрузки 16 А. То есть, если потребляемая мощность электроплиты не превышает данное значение, то она может быть включена в данную розетку.

Подключение настольной индукционной плиты

Далее необходимо убедиться в том, что участок электропроводки, питающий данную розетку, способен выдержать нагрузку индукционной плиты. Как это узнать?

Во-первых, необходимо уточнить, какой кабель подключен к розетке, и каким образом он подключается к остальной домашней электропроводке. Кабель, питающий розетку, должен иметь сечение не менее 2,5 кв. мм.

Если кабель подключен непосредственно в домашнем распределительном щитке, то такая линия проводки выдерживает ток бытовой розетки, для защиты такой линии электропроводки можно установить автоматический выключатель требуемого номинала. Такой вариант наиболее предпочтителен в плане надежности.

Второй распространенный вариант – кабель, питающий розетку, подключен в распределительной коробке. В данном случае нужно учитывать нагрузки других розеток, подключенных к данной распределительной коробке.

Кабель, который идет от главного распределительного щитка к распределительной коробке, должен выдерживать суммарную нагрузку запитанных от него розеток. Поэтому если нагрузка индукционной плиты будет перегрузкой для данного участка электропроводки, то для ее включения следует выбрать другую розетку соответствующей нагрузочной способности.

Как подключить индукционную плиту

Так же, необходимо оценить техническое состояние электропроводки. Если электропроводка находится в неудовлетворительном техническом состоянии, то соответственно при включении новой нагрузки она может повредиться. В данном случае необходимо обратить внимание на состояние кабеля, в частности его изоляции.

Предпочтителен кабель с медными жилами, но если в доме монтирована старая алюминиевая проводка, то высока вероятность, что такой кабель не выдерживает допустимой нагрузки.

Также необходимо обратить внимание на состояние контактных соединений электропроводки в месте подключения кабеля в домашнем распределительном щитке, розетке, а также промежуточные контактные соединения в распределительной коробке.

Для включения в сеть индукционной плиты не следует использовать удлинители и тройники. Для безопасной эксплуатации индукционной плиты она должна быть заземлена, то есть включена в розетку с рабочим заземлением.

Также необходимо обратить внимание на состояние розетки. Если вилка электроприбора плохо контактирует с разъемами розетки, то такую розетку необходимо обязательно заменить.

Как подключить индукционную плиту

Силовая розетка для подключения индукционной плиты выбирается по ее нагрузке. Полная суммарная нагрузка индукционной плиты может быть в среднем 25-32 А, в зависимости от количества и мощности конфорок.

Для питания индукционной плиты в данном случае должна быть проложена индивидуальная линия электропроводки. Сечение кабеля зависит от нагрузки индукционной плиты: для тока 25 А следует проложить медный кабель сечением 4 кв. мм, для нагрузки 32 А — 6 кв. мм.

Если кабель не идет в комплекте, то его необходимо приобрести отдельно. При приобретении кабеля необходимо обратить внимание на его сечение — оно должно соответствовать подключаемой нагрузке. Необходимо приобрести гибкий трехжильный кабель сечением 4 или 6 кв. мм для номинальных токов 25 и 32 А соответственно.

Во избежание ошибок подключение кабеля к самой плите, а также к штепсельной вилке рекомендуется выполнять по общепринятой цветовой маркировке: коричневый или черный цвет — фазный проводник, синий — нулевой проводник, желто-зеленый — защитный заземляющий проводник.

Если кабель уже подключен к клеммной колодке электроплиты, то необходимо проверить правильность его подключения. На клеммах индукционной плиты обычно указывается следующая маркировка выводов:

• L — фазный вывод или L1, L2 (L3) — фазные выводы при двухфазном (трехфазном) включении;
• N — нулевой вывод;
• PE — место подключения проводника защитного заземления.

Двухфазное и трехфазное подключение индукционной плиты

Отдельные типы индукционных варочных панелей могут предусматривать двух или трехфазное подключение к электрической сети. Если в доме выполнен трехфазный ввод, то такую электроплиту подключают, как рекомендует производитель — к двум или трем фазам электропроводки четырех или пятижильным кабелем.

К однофазной бытовой электросети электроплита подключается трехжильным кабелем, а в клеммной колодке на индукционной плите устанавливаются специальные перемычки между фазами, которые обычно идут в комплекте. Если перемычек нет, то подключение к двум или трем клеммам фаз осуществляется проводом соответствующего нагрузке электроплиты сечения.

Следует учитывать, что если в комплекте идет кабель для двух- или трехфазного подключения, то он не рассчитан на однофазное включение, так как при однофазном подключении индукционной плиты нагрузка на фазный проводник увеличивается до суммарной нагрузки всех фаз.

Поэтому при использовании для подключения к однофазной сети четырех (пяти) жильного кабеля две (три) фазы на плите подключаются к жилам кабеля, а на другом конце кабеля при подключении к вилке либо в клеммной колодке фазные проводники закорачиваются между собой и подключаются к одной фазе электросети. Либо приобретается новый трехжильный кабель, который имеет достаточную нагрузочную способность для однофазного подключения электроплиты.

Как подключить индукционную плиту с духовкой

Процесс подключения индукционной плиты с духовкой ни чем не отличается от подключения одной индукционной варочной поверхности. Единственное отличие — большая потребляемая мощность, так как помимо индукционной варочной панели добавляется мощность духовки. Соответственно необходимо правильно выбрать сечение кабеля, а также комплекта силовой розетки и вилки для включения электропечи в сеть.

Существуют типы индукционных плит с духовкой, в которых предусмотрено ограничение максимальной потребляемой мощности путем отключения одной из конфорок при эксплуатации духового шкафа. То есть можно эксплуатировать одновременно все конфорки индукционной плиты, но при включении духовки блокируется возможность включения одной конфорки. Такой вариант наиболее приемлемый для домов с ограниченным лимитом мощности, который не позволяет эксплуатировать достаточно мощные электрические плиты.

Защитные аппараты для защиты плиты

При подключении индукционной плиты очень важно правильно выбрать необходимые защитные аппараты. Для защиты индукционной плиты, а также питающей электропроводки устанавливается автоматический выключатель. Номинальный ток автоматического выключателя выбирается исходя из мощности индукционной плиты. В данном случае выбирается ближайшее большее значение тока, но при этом также учитываются характеристики электропроводки — автоматический выключатель должен осуществлять защиту всех элементов электропроводки.

УЗО 40 А 10 мА

Для обеспечения безопасности эксплуатации индукционной плиты в распределительный щит устанавливается устройство защитного отключения (УЗО), которое защищает от поражения электрическим током, а также возгорания в случае наличия утечки тока через поврежденную изоляцию. УЗО должно быть рассчитано на номинальный ток с учетом возможной нагрузки на линии электропроводки.

Например, если на линии установлен автоматический выключатель на 32 А, то УЗО должно быть рассчитано на работу при большем номинальном токе — на 40 А, так как тепловой расцепитель автоматического выключателя при превышении тока свыше 32 А отключается не сразу, а с некоторой выдержкой времени. Для защиты человека от негативного действия электрического тока дифференциальный ток срабатывания устройства защитного отключения должен быть не более 10 мА.

В качестве альтернативы возможно использование комбинированного устройства — дифференциального автомата, выполняющего функции двух вышеуказанных защитных аппаратов.

Подключение индукционной плиты к сети 380. Подключение варочной панели к электросети: выбор схемы и реализация проекта

О том, как подключить варочную панель к электросети знают далеко не все хозяева, поэтому часто предоставляют это дело специалистам. Подключение действительно требует определенных знаний и умений. Именно о том, какие есть нюансы и на что стоит обратить внимание, поговорим в нашей статье.

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

• Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
• Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
• С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Подключение индукционной варочной поверхности в щитке

Монтаж варочной поверхности невозможен без подключения ее через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.Такое дополнительное оснащение делает эксплуатацию панели максимально безопасной,повышает защиту от электротравм и от самовозгораний,если произошла утечка тока из-за поврежденной изоляции. Алгоритм действий подключения индукционной панели в щитке не сложный.

• Фазный провод (серый или коричневый) в щитке подсоединяют к нижней клемме дифференциального автомата. Обозначается она обычно цифрой 2.
• Нулевой провод (синего цвета) подключают к клемме, обозначенную латинской буквой N.
• Провод заземления (желто-зеленый) кидают к заземляющей шинке.

После того, как выполнено подсоединение в щитке, можно подключить варочную панель к электросети.

Схемы подключения индукционной варочной панели

Самостоятельное подключение индукционной панели не вызовет трудностей, если следовать указаниям в инструкции и соблюдать технику безопасности. Есть два типа подключения варочной панели к электросети:для однофазной и с тремя фазами.

Как подключить варочную панель к розетке 220 В

Однофазное подсоединение выполняется в том случае, если из стены выходит 3-х жильный провод. Схема подключения выглядит так:

• L1, L2, L3 — фаза;
• N(4, 5) — ноль;
• PE — заземление.

Подсоединение панели к розетке выполняется следующим образом.

1. На задней стороне панели есть металлическая пластина, которую следует открутить.
2. В комплектацию к поверхности идут специальные перемычки, длясоединения клемм 1, 2, 3, потом подключается фаза (коричневый, черный или белый провод).
3. К нулевым клеммам под номером 4 и 5 подключается синий провод.
4. К защитной клемме подсоединяют желто-зеленый провод.
5. После подключения ставится на место пластина, и затягиваются крепко винты.

Прежде чем монтировать панель на столешницу, нужно проверить ее работоспособность, а также прочность всех соединений.

Как подключить варочную панель к розетке 380

В данном случае используется пятижильный кабель с тремя фазами, заземлением и нулем. Схема и процесс установки немного отличается от подключения к 220 В. Схема:

• L1, L2, L3 — фаза 1, 2, 3 соответственно;
• N — ноль;
• РЕ — заземление.

Как подключить варочную панель к силовой розетке:

1. К первой клемме (1) подсоединяется фаза1 (белый или черный провод), ко второй клемме — следующая, к третьей — последняя.
2. С помощью перемычки соединяются 4и 5 клеммы, и к ним подсоединяется ноль (синий провод).
3. Желто-зеленый провод идет к заземлению.

Обратите внимание, что абсолютно не важно, в каком порядке будут подключаться провода, главное сохранять полярность.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

• Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
• Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
• Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Частые ошибки при подключении

Если после подключения к электричеству, варочная панель начала работать не правильно или произошло самовозгорание, то причины могут крыться в следующем:

• работа только двух конфорок вместо четырех может быть связана с блокировкой при однофазном подключении трехфазных моделей;
• подключение устройства с мощностью выше 3,5 кВт к обычной розетке с сетьюна 220 В (16 А);
• подключение через автомат без УЗО;
• применение провода с жилами меньшего сечения для высокомощных панелей;
• игнорирование фазной перемычкой при подключении к клеммам.

Для избегания неприятных, а порой и трагичных ситуаций, внимательно изучают инструкцию подключения и только после этого берутся за клеммник. Последовательность в работе и соблюдение правил техники безопасности сэкономят не только время, но и финансы для последующего ремонта оборудования или покупки нового.

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Схема подключения к электросети варочной панели

Мощность индукционных и обычных электрических варочных поверхностей практически одинакова для устройств с идентичными техническими характеристиками. Поэтому схема подключения к электричеству любого типа варочной панели не имеет принципиальных различий. В современных квартирах и домах, где электропроводка уже рассчитана с учетом больших нагрузок, необходимо просто установить силовую розетку, подключенную к сети через разветвительную коробку, и присоединить вилку к силовому проводу панели. Все! Оборудование готово к работе, но есть некоторые нюансы!

Дело в том, что силовой кабель электрической варочной панели может иметь три или четыре жил, а внутренняя электропроводка всегда трехжильная (если она имеет заземляющий проводник). В этом случае следует скрутить два фазных проводника силового кабеля панели между собой (чаще всего изоляция этих жил имеет черный и коричневый цвет). В результате мы получим три жилы для подключения варочной панели к электросети. На картинке приведена схема соединения силового кабеля варочной поверхности с силовой вилкой для однофазной электропроводки.

Так подключается электрическая или индукционная варочная панель на объектах недвижимости, где присутствует современная мощная электропроводка с тремя проводниками: фазным, нулевым и заземляющим. В старых домах, квартирах и на дачах проводка, чаще всего, не отвечает современным требованиям как по мощности, так и по электробезопасности. В этом случае придется монтировать отдельную линию электропитания для подключения варочной поверхности, а также устанавливать дополнительный автомат и УЗО в распределительном щитке. Схема подключения при таком варианте представлена на следующем рисунке.

Большинство моделей варочных поверхностей можно подключить как к однофазным, так и к трехфазным сетям энергоснабжения. В отличие от трехфазных электродвигателей, для работы панелей нет необходимости в фазном смещении синусоиды на 120º. Для правильного подключения устройства к любой сети переменного тока достаточно установить или убрать специальные перемычки в клеммной коробке прибора. Далее мы в деталях рассмотрим, как подключить варочную панель к электросети.

Процесс подключения электрической поверхности для варки

Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.

Силовая розетка

Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.

Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр. После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

Клеммы подключения

У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

1. Фазные выводы для подключения электропитания L1, L2 и L3.
2. Контакт для подключения рабочего нулевого проводника N.
3. Вывод для подключения защитного заземления PE.

Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.

Чаще всего перемычки входят в комплект поставки варочных панелей. Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать. На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.

Типичные ошибки подключения варочных поверхностей

Часто после подключения индукционные и обычные варочные панели работают со сбоями. Грешить на некачественный монтаж в этом случае не следует. Причинами нестабильной работы могут быть установленные программы защиты от детей, попадание влаги на сенсоры и многие другие проблемы, связанные с микропроцессорной системой управления и программным обеспечением. Поэтому перед началом эксплуатации подключенной электрической варочной панели следует тщательно изучить техническую документацию. Но существуют и распространенные ошибки монтажа, которые перечислены ниже.

1. Использование обыкновенной евро-розетки, способной выдержать ток не более 16 А. Для панелей мощностью более 3.5 кВт это совершенно недопустимо.
2. Подключение мощного устройства без дифференциального автомата и УЗО через простой автоматический выключатель с тепловым разъединением контактов.
3. Подключение через общую распредкоробку на объектах со старой маломощной электропроводкой без заземляющего проводника.
4. Ошибка установки перемычек в клемной коробке панели, которая может привести к объединению фазы с нулем или заземлением.

Все эти ошибки очень опасны! Они могут привести не только к выходу из строя дорогостоящей электрической варочной панели, но и к возникновению пожара со всеми вытекающими последствиями.

Заключительная часть

Как вы видите, в самостоятельном подключении электрической варочной панели к сетям электроснабжения нет ничего сложного. Обладая минимальными познаниями в области электромонтажных работ и имея необходимый инструмент, любой владелец устройства способен справиться с этой задачей. Конечно, прокладка отдельной линии питания прибора и установка оборудования в распределительный щиток потребует более высокой квалификации, но в новых домах в этом не будет необходимости. В старых же постройках необходимо будет прокладывать отдельную линию или менять внутреннюю проводку целиком.

Видео по теме

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля (нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Видео: установка и подключение варочной панели

Цена на подключение варочной панели к питающей сети квартиры, в специализированных магазинах таких городов как Минск, Москва, Омск, Оренбург, Пенза, Самара может варьироваться от 500 до нескольких тысяч рублей, в зависимости от города и сложности работы. Но, как видите, самостоятельное подключение данной техники не требует специальных знаний и легко выполняется по фото, даже без опыта работы.

Время чтения ≈ 3 минут

У вас появилась необходимость в приобретении варочной поверхности. После покупки именно подключение становится одной из проблем. Прежде всего нужно внимательно ознакомиться с инструкцией изготовителя, если вы подключаете, например, варочную поверхность фирмы Bosch или другого бренда. Подключение электрической варочной панели самостоятельно прежде всего нужно начинать с того, чтобы установить заземленную розетку. Кроме этого необходимо иметь зажим-переходник и кабель с сечением до 3 мм. И кабель, и зажим нужно приобрести отдельно.

Сначала следует перевернуть варочную поверхность и снять крышку коннектора. При помощи ножа зачищаем концы кабеля. После этого необходимо определить, где находится масса, нуль и фаза. Для этого нужно заранее приготовить тестер.

Бренд Bosch очень популярен у потребителей. Качественная техника в плане подключения и эксплуатации проста и понятна. Здесь все продумано, вот почему монтаж оборудования и подключение не требует большого умственного напряжения. Болты конструктивно так устроены, что не требуют никаких клемм. Просто обматываем болт в полтора оборота, а затем его закручиваем. После проведения всех манипуляций закручиваем контактную крышку.

Вот вроде бы и все относительно вопроса как подключить варочную электрическую панель. Также следует иметь в виду, что если вы купите коннектор отдельно, то он наверняка будет производства КНР. Как правило такие коннекторы плохого качества и собраны не надлежащим образом. Крепеж такого коннектора низкого качества.

Мощность

При подключении варочной поверхности особое внимание нужно обратить на электрическую мощность. Через небольшой отрезок времени плита нагревается, что очень удобно. Однако за все проходится платить. Благодаря большой скорости нагревания потребление электрической мощности достаточно большое. Иногда она доходит до 7 кВт . Поэтому к кабелю предъявляют повышенные требования. Особенно это касается питающих контактов варочной поверхности. Для того, чтобы минимизировать контакты и уменьшить вероятность короткого замыкания питание можно подать непосредственно на клеммы поверхности. Основное требование к кабелю — это медь диаметром не менее 4 мм.

Схема подключения электрической варочной панели

Если вилка для подключения заранее готова, то самостоятельно подключить плитку не составляет особого труда. Гораздо сложнее разобраться с коммутацией проводов подходящих к розетке. Например, от варочной поверхности отходит четыре провода, в то время как в стене их всего три. таким образом получается что варочная поверхность имеет две фазы, а квартира имеет только одну.

Во время производства индукционных плит используют такую же стеклокерамику, как и для обычных керамических поверхностей для варки. Отличие – в индукционной катушке внутри. При включении она создаёт электромагнитное поле, генерирующее тепло в посуде, поставленной сверху. Оно появляется из-за движения молекул с высокой скоростью на дне кастрюли или сковороды. После снятия посуды с варочной поверхности, выработка тепла прекратится.

Параллельно с появлением индукционных плит появились дискуссии о вреде их использования для здоровья. Доказано, что использование индукции никак не влияет на жизнедеятельность – такая панель в десятки раз безопаснее для человека, чем бытовой фен для волос, и этот тип плит стал модной тенденцией.

Желающим попасть в тренд и сменить устаревающую плиту на «индукцию» предназначен этот материал. Рассмотрим, как подключить самостоятельно в кухне. С этой задачей под силу справиться даже новичку.

Встроенная индукционная варочная панель

Для проведения установки приобретённой панели, может понадобиться:

1. Силовой ВВГнг-Ls или NYM кабель;
2. Специальная розетка и штепсельная вилка под неё, рассчитанная на силу тока от 32 до 40 А;
3. Провод ПВС (если в комплекте его не предусмотрено);
4. Дифференциальный защитный автомат;
5. Наконечник НШВ;
6. Клеммник;
7. Отвёртка.

Как правильно подключить варочную индукционную панель

Прежде, чем начинать устанавливать панель, определите место под розетку. Важно, чтобы она была ниже уровня варочной поверхности – примерно 0,9 м от пола, – подключена к отдельной линии от щитка на входе в дом и имела защитный автомат УЗО (устройство защитного отключения). Корпусу прибора обязательно нужно отдельное от других приборов заземление. При наличии защитной шины заземления от производителя следует соединить её с проводом заземления жилого помещения.

Проще и удобнее всего приобрести специализированные розетку и вилку под неё, к которой подключаются провода кабеля. Она может быть трёхконтактная, и тогда важно, чтобы проводок заземления был подключен к верхнему контакту, и четырёх контактная.

Для того, чтобы подключить провод к вилке, нужно:

• разобрать её корпус, затем снять изоляцию с кабеля (при сборке корпуса край придавливается фиксатором);
• присоединить к коробке, опрессовав жилы наконечником для плотного контакта;
• затянуть винты на вилке.

При выборе кабеля берите в расчет два важных условия: он должен быть медным и только трёхжильным. Если полагаться на ГОСТы, то в жилых помещениях его минимальное сечение должно равняться 6 кв. мм. Главный упор делайте на мощность прибора, который желаете установить.

Таблица для индивидуального подбора кабеля

Выбор УЗО

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой . Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца – консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём. Обычно такие выключатели решают несколько проблем:

• удобство ручной коммутации подключенных цепей и источников питания;
• полностью безопасный процесс пропускания тока в рабочем режиме;
• автоматическое отключение в условиях аварий.

Подключение кабеля и проверка работы

Для подключения нужна отдельная линия с розеткой, которая может выдерживать напряжение 32-40 ампер, и качественно сделанное заземление. Перед началом работ приобретается сетевой кабель, который будет соответствовать мощности энергопотребления приобретённой панели. Для такой цели обычно используют тот, сечение которого равно 4 или 6 кв. мм. Понятно, что 6-милиметровый выбирают для наиболее мощных вариантов индуктивных панелей с 4-мя конфорками. Что касается длины, то она должна спокойно доставать до розетки.

Если в комплекте с индукционной панелью уже есть провод, то разобраться, проще всего по цвету: коричнево-чёрным оттенком принято обозначать фазу, синим – ноль, а жёлто-зелёный проводок – земля. По международному стандарту схемы варочных поверхностей обычно представлены 4-мя наименованиями клемм:

• L1 и L2 – первая и вторая фазы,
• N– ноль, нейтральный выход,
• PE – заземление.

Если самостоятельно индивидуальный кабель для розетки пользователь не делает, потому что кабель уже проложен в стене, бывает следующее: от самой панели идёт один кабель с 4-мя жилами, а из стены 3 провода питания. В такой ситуации необходимо подключение, состоящее из 2-х фаз, но в жилом помещении она только одна.

Выйти из положения можно вот, каким образом: провод коричневого цвета, идущий от варочной панели, объединяют с чёрным и подсоединяют к проводу фазы. Синий нейтрально заряженный провод нужно соединить с нулевым проводом, а заземление (жёлто-зелёного цвета) к такому же, выходящему из стены. Каждое соединение изолируют.

Важно! При условии, что от стены все провода одного и того же цвета, для определения фазы понадобится мультиметр. С помощью него же можно проверить правильность подключенных проводов внутри розетки.

О схемах подключения

Панели для варки рассчитаны и на однофазное (220 В), и на двухфазное подключение (380 В). Поясним, что мощность распределяется одинаково, и в случае двухфазной половина конфорок будет работать от одной, половина – от второй фазы. Допускается объединение 2-х фаз в один выход (как это бывает в панелях Bosch).

При условии, что в комплекте есть кабель, производитель также прикладывает клеммы для их присоединения. Последние можно найти перевернув панель. Там же будет схема, которой и нужно руководствоваться.

Подключая к клеммам кабель, нужно посмотреть на схему на нижней стороне панели с указаниями.

Подсказка: если у вас однофазная сеть, выбирайте схему под маркировкой 1N. Если учитывать указания на представленной схеме, 1-я, 2-я и 3-я клеммы соединяются перемычками, идущими в комплекте с прибором, с 4-й и 5-й.

Схема на оборотной стороне индукционной панели

Представим несколько схем для подключения панелей разных марок:

Схема в Занусси

Схема в Электролюкс

При отсутствии возможности приобретения по тем или иным причинам силовой розетки с требуемой мощностью альтернативой может послужить подключение индукционной варочной панели к клеммной колодке, которая установлена в монтажной коробке. Колодка при этом должна выдерживать номинал тока подключаемого электрического устройства.

Выбор места и подготовка отверстия для установки

Логично и правильно поместить индукционную панель над духовкой. Ещё одно рекомендованное место, которое подходит для того, чтобы вмонтировать прибор – пространство над посудомоечной машинкой.

Дальнейшую работу варочной панели обеспечит то, насколько ровно будет установлена её поверхность и как плотно закреплена. Имеет место хорошая вентиляция над ней, благодаря которой она не станет перегреваться. Вытяжка от панели должна находиться на расстоянии не менее, чем 75 см. При этом задняя стенка панели не должна соприкасаться с находящимися рядом вертикальными гранями предметов и между ними должно остаться пространство в несколько сантиметров, как и внизу.

Установка поверхности в столешницу, её закрепление и герметизация

• Внутри короба, в который будет вставляться панель, следует сделать разметку карандашом, обведя внутренние грани устройства на оборотной части столешницы.
• После заготовку кладут на пол лицевой стороной вниз и аккуратно вырезают середину.
• Края отверстия покрывают силиконовым лаком или фольгой, – материалами, которые снижают возможность проникновения воды под панель.
• Далее столешница устанавливается на обычное место.
• На внутреннюю часть индукционной панели клеят липкую ленту – это ещё один барьер влаге. В некоторых случаях вместо неё в комплекте идёт пластилин. Его нужно приклеить на столешницу вдоль выреза и установить прибор поверх.

За всеми работами с кабелями и электрической стороной монтирования в целом, следует установка поверхности на место её постоянного нахождения в дальнейшем. Панель, к которой присоединён кабель с вилкой, вставляется в отверстие штатное крепление и придавливается со всех сторон для более чёткой посадки. После обязательно подключить прибор к сети и проверить работу, удалив возможные клеевые следы. В первые несколько часов возможен некоторый запах жжёной резины, что не является дефектом электроприбора.

Кнопки включения и регулирования мощности

При нажатии на кнопку «Сеть» в течение 1-й секунды, происходит включение панели. Далее через несколько секунд после подключения к электросети пользователь услышит короткий звуковой сигнал, – ещё один показатель нормальной работы.

Каждая из 4-х имеющихся варочных зон будет включаться с кнопки, после чего нужно отрегулировать уровень мощности от ноля до девяти. Чтобы активировать только одну зону, нужно нажать соответствующую ей кнопку и снова выбрать мощность.

Управлять индукционной панелью можно посредством электронной системы, в то время как электрические варочные поверхности регулируется вручную. Другими словами, хозяйка в реальном времени может следить за режимностью каждого из 4-х варочных секторов.
