Как сделать корзину для кондиционера своими руками

Как сделать ящик для блока кондиционера из перфопанели

Защитить наружный блок сплит-системы от механических повреждений и краж поможет специальный ящик, сделанный своими руками. Для этих целей прекрасно подойдут перфорированные металлические панели, собранная из них конструкция обеспечит безопасность модуля кондиционера и облагородит внешний вид фасада.

Что потребуется для изготовления ящика

Металлоконструкция состоит из закрепленных на каркасе трех декоративных экранов — одного фронтального и двух одинаковых боковых. Для создания ящика потребуются материалы:

• стальные перфопанели;
• металлический швеллер;
• уголки равнополочные;
• кронштейны;
• болты с гайками .

Также потребуются инструменты:

• болгарка;
• сварочный аппарат;
• дрель;
• рулетка;
• отвертка;
• гаечные ключи.

Для готовой конструкции весом около 5 кг подойдут панели с толщиной листа 1 мм и уголки с толщиной стенок 2 мм. Изделие при этом спокойно выдерживает ветровую нагрузку и минимально нагружает несущую основу.

Процесс изготовления конструкции

Начинать работу следует с измерения самого внешнего блока. Габариты будущего ящика рассчитывают так, чтобы они были больше примерно на 10-15 см с каждой стороны. Далее проделывается следующее:

• при помощи болгарки нарезают отрезки из уголков для каркаса, должно получиться 12 заготовок;
• приступают к сборке основы, заготовки сваривают в единую конструкцию или соединяют, используя уголки, кронштейны и болты;
• после сборки все углы изделия должны быть прямыми, при обнаружении перекосов их устраняют;
• к раме крепят перфопанели, сначала фасадную, после боковые, фиксируя их сваркой или болтами;
• на завершающем этапе ящик красят или покрывают антикоррозийным составом.

Несущий каркас, на котором будет устанавливаться блок сплит-системы, выполняется из швеллеров, кронштейнов, удлинителей кронштейнов и соединяющих их уголков. Ящик для наружного блока желательно сделать съемным, его легко будет установить при монтаже кондиционера и снимать для периодической чистки. Защищающую модуль конструкцию рационально смонтировать одновременно с козырьком, обезопасив устройство со всех сторон.

В случае необходимости корзин для кондиционеров на фасад всего дома, Вы можете заказать их изготовление в нашей компании.

Как сделать корзину для кондиционера своими руками

С приходом жары наши верные помощники, кондиционеры, начинают свою активную офисную работу. Не каждый сотрудник этому рад: тот, кто занимает место под кондиционером, больше всех боится заболеть, дует-то в него. Начинается офисная война, выключите-включите. А хочется, чтобы было комфортно, прохладно, без ругани и не дуло.

Люди пытаются самостоятельно решить проблему кто как может: приносят на работу коробки от холодильников и работают в них, вставляют картонки в вентиляцию или вовсе делают коконы для кондиционера из бумаги.

Чаще всего, проблемы от кондиционера возникают из-за неправильного монтажа устройства. Кондиционер устанавливают прямо напротив рабочих мест или недостаточно высоко, поэтому охлаждённый воздух не успевает смешаться с воздухом в помещении и прямым потоком летит в людей.

Демонтаж и переустановка могут вам дорого обойтись — от 5 000 до 10 000 рублей, — а в некоторых случаях это просто невозможно: например, когда сама планировка помещения позволяет поставить кондиционер только в одном месте или на определённой высоте.

Эта проблема решается при помощи защитного экрана для кондиционера, который примет удар охлаждённого воздуха на себя, перенаправит его над головами людей, где он смешается с воздухом и равномерно распределится по всему помещению.

Эти экраны можно купить , а можно решить эту проблему в духе DIY, из подручных средств: при помощи картона, скотча и воображения.

— толстый гофрированный картон (подойдёт от любой большой коробки)
— двухсторонний скотч или монтажная лента
— острый канцелярский нож или ножницы
— рулетка или достаточно длинная линейка

1. Возьмите достаточно большой кусок картона, это будет сам экран . Приложите его к включенному кондиционеру и попросите второго человека вам помочь: ему нужно встать в то место, куда дует.

2. Расположите кусок картона перед отверстием и постепенно изменяйте угол и высоту до тех пор, пока второй человек не скажет, что дуть перестало. Обычно работает простое правило: если из места на прямом потоке от кондиционера за самодельным или покупным экраном не видно щели, то дуть не будет.

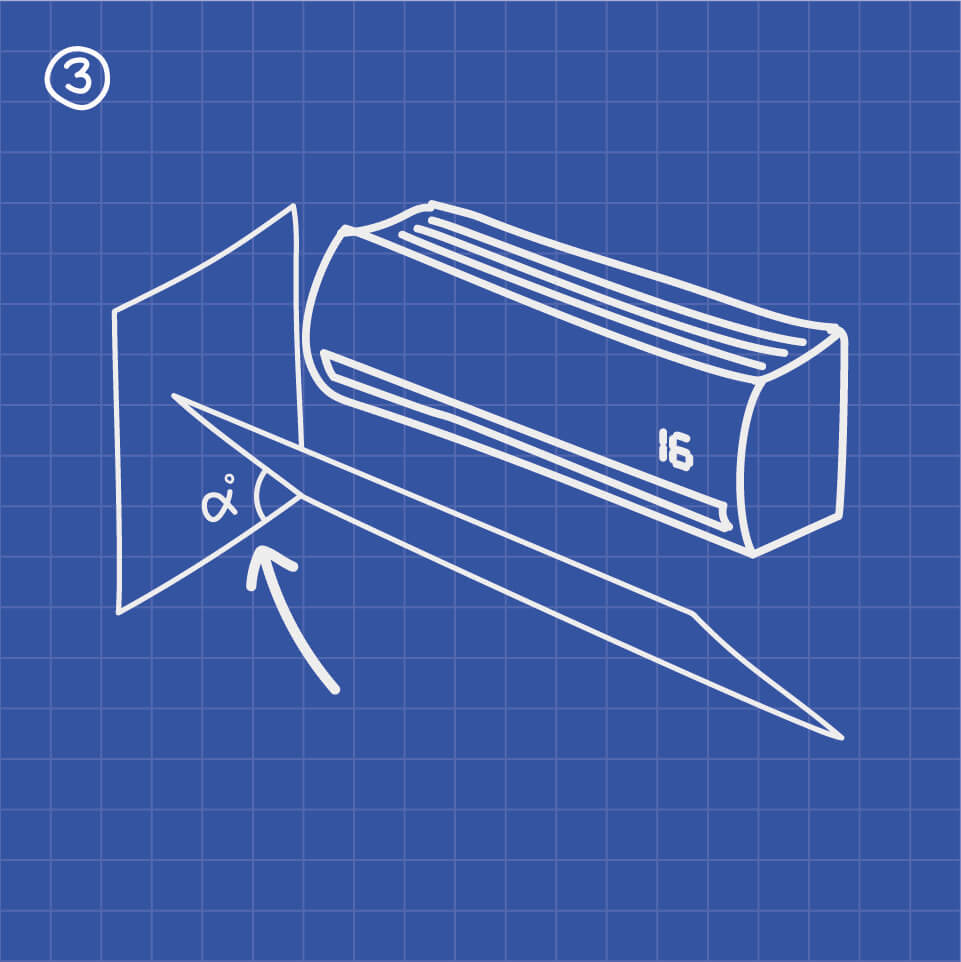

3. Отметьте положение экрана и хотя бы примерно запомните угол наклона к стене. Проще всего прислонить второй небольшой кусок картона перпендикулярно и плотно к стене и отметить нужный угол на нём.

4. Возьмите два куска картона, это будут боковины вашего экрана , и вырежьте в них щели под углом, который вы отметили в шаге 3. Длина щели должна быть такой же, как ширина вашего экрана, чтобы он поместился в неё и стоял прочно.

5. Измерьте длину блока кондиционера и обрежьте картонку-экран по его длине, добавив +5 сантиметров к общей длине кондиционера, чтобы оставить экрану небольшой запас для крепления.

6. Вставьте в боковины экран и примерьте к кондиционеру — экран должен вставать под намеченным углом на нужной высоте к щели кондиционера так, чтобы боковины плотно соприкасались с боковыми частями кондиционера.

7. Если у вас всё совпало — наклейте по две полоски двухстороннего скотча или монтажной ленты на картонные боковины и приклейте их на нужной высоте к кондиционеру, после чего вставьте сам экран в прорези.

Важно, что такие быстрые решения не всегда надежны и могут причинить серьёзный ущерб вашему кондиционеру.

Не блокируйте работу шторки. На щели кондиционера есть шторка, которая отчасти регулирует поток воздуха из щели. Если вы поставили экран так, что конструкция мешает движению этой шторки, то она очень скоро выйдет из строя. Это может аннулировать гарантийное обслуживание кондиционера и нарушить работу его датчиков.

Оставляйте достаточное расстояние между экраном и щелью кондиционера. Если расстояние будет слишком маленьким, а угол слишком крутым — кондиционер потеряет эффективность: он будет забирать свой же охлаждённый воздух обратно, что значительно повысит нагрузку на компрессор, и срок его жизни драматично сократится.

Если вы сделали экран из картона, то о пульте дистанционного управления можно забыть — картон не пропускает сигнал ИК-пульта.

Спорным вопросом будет эстетическая сторона решения. Такие конструкции выглядят не слишком презентабельно, не вписываются в интерьер кабинетов и могут периодически отваливаться.

Если с настенным кондиционером справиться самостоятельно достаточно просто, то обуздать потолочный (кассетный) кондиционер будет сложнее. К нему не так просто подобраться, а нарушить его работу и случайно перегрузить компрессор гораздо проще.

Установка корзины для кондиционера на фасаде: монтажный инструктаж и тонкости выполнения работ

Владельцев техники волнует вопрос — нужно ли получать разрешение на установку кондиционера? Конкретного специального указания на это в законах нет, поскольку такая процедура не относится к перепланировке квартиры, никак не уменьшает существующее общее имущество жильцов многоквартирного дома, не вносит никаких изменений в имеющуюся правильную поэтажную планировку. Однако тут могут быть свои нюансы.

Все, что касается жилищного законодательства непосредственным образом, находится в прямом ведении не только РФ, но и субъектов — регионов. Поэтому в любом регионе законодательные органы вправе принять отдельный закон, который будет определенным образом контролировать и регламентировать установку приборов любого типа на фасадах, прописать необходимые процедуры, чтобы получить разрешение на установку кондиционера, наделить определенные органы полномочиями по этим вопросам.

Из вышеуказанного следует, что перед установкой техники нужно поинтересоваться, есть ли в вашем регионе отдельные органы и законы, которые касаются непосредственно монтажа приборов на фасаде дома. Если никаких нормативных актов по этому поводу нет, соответственно, нет и оснований выдавать или требовать разрешение. Чтобы разобраться с этим вопросом, можно обратиться в администрацию с просьбой дать пояснения по поводу установки.

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Можно ли переустанавливать кондиционер?

Готовый монтажный комплект для установки кондиционера позволяет устанавливать кондиционер неограниченное количество раз. То есть, если вдруг возникла потребность переустановить кондиционер в другую комнату, или же человек просто переезжает на другую квартиру, то нет ничего практичнее, чем снять кондиционер и повезти его за собой. Все действия элементарно укладываются в несколько действий: соединить все элементы, подключить, выгнать воздух и кондиционер готов к работе. Чтобы снять его – почти то же самое: сначала согнать фреон обратно в блок и отсоединить все трубки. Кондиционер готов к очередному переезду.

Очевидно, что зная, как установить кондиционер своими руками, это становится вполне достижимой целью. Просто необходимо купить монтажный комплект, изучить всю информацию и аккуратно приступить к работе. Тогда кондиционер будет работать исправно, а в случае необходимости вы, как уже знающий человек, свободно сможете подремонтировать проблемные стороны.

Требования к установке кондиционеров (сплит-система)

Большинство используемых кондиционеров имеют сплит-систему. Это конструкция кондиционера, состоящая из двух частей: внешней и внутренней. Они соединяются друг с другом медными трубами и электрическим кабелем.

Внешний блок состоит из следующих элементов:

• в основе вентилятор. Он обеспечивает циркуляцию воздуха, проходящего через воздушный теплообменник;
• конденсатор. В нем фреон конденсируется и охлаждается;
• компрессор. Он сжимает фреон и нагнетает его в холодильный контур;
• автоматика.

Внутренний блок состоит из:

• системы фильтров (грубая и тонкая очистка);
• вентилятора. Он обеспечивает циркуляцию охлажденного воздуха в комнате;
• воздушный теплообменник охлаждающий воздух;
• жалюзи. Они регулируют направление воздушного потока.

Чтобы установленный кондиционер оправдал возлагаемые надежды, прослужил долго и не вызывал вопросов у соответствующих органов и соседей, нужно придерживаться трех основных моментов:

1. Выбрать качественную модель кондиционера. Он должен быть мощным для помещения, максимально тихим и компактным.
2. Правильно выполнить установку кондиционера, выбрать идеальное место и проверить качество крепления.
3. Эксплуатировать конструкцию в полном соответствии правил, регулярно выполнять профилактические мероприятия и следить за ним.

Основные требования к установке кондиционера со сплит-системой:

• установка внешнего блока выполняется на прочной основе;
• крепление кронштейнов к стене выполняется надежными механизмами;
• выдерживается расстояние не меньше 10 см от теплообменника наружного блока до стены;
• расстояние не меньше 10 см от правого модульного блока;
• расстояние не меньше 40 см от левого модульного блока;
• в пределах 70 см перед блоком должны отсутствовать любые препятствия;
• обеспечивается свободный доступ к сервисным портам;
• предметы интерьера не должны мешать свободному выходу воздуха;
• блок внутри устанавливается дальше от источников влаги и тепла;
• внутренний блок не устанавливается напротив входной двери или окра, которое постоянно открыто;
• прямые потоки воздуха не должны быть направлены на людей или на место, где они часто находятся;
• требуется обеспечить качественное выведение влаги посредством дренажного шланга;
• расстояние между блоком и потолком – 15 см минимум;
• пластина для установки фиксируется к стене идеально по уровню при помощи винтов.

Рассмотрим подробнее правила установки кондиционера, углубившись в особенности сплит-системы.

Установка и монтаж корзины для кондиционеров

Способ крепления короба для кондиционера к стене здания зависит от его конструктивных особенностей и типа фасада.

Сборка продукции КОРБАС

Несущие кронштейны под блок кондиционера изготовлены с универсальными отверстиями. Поэтому положение горизонтальных направляющих можно свободно отрегулировать и установить в корзину наружный блок сплит-системы любого размера.

Конструкция разборная. Это облегчает доступ к блоку для его обслуживания — при необходимости облицовочные панели можно временно демонтировать.

Разработанные нашей компанией специальные кондукторы обеспечат точное крепление кронштейнов к фасаду здания.

Собрать корзину можно на земле и затем поднять на высоту для монтажа. Или собрать элементы конструкции уже на строительных лесах.

Вес нашей продукции без кронштейнов варьируется в пределах от 13 до 30 кг.

Таблица 1. Вес готовой конструкции (с кронштейном без удлинения)

КОРБАС 1	600х900х550	22	17	13
КОРБАС 2	700х1000х550	25	19	16
КОРБАС 3	900х1200х600	33	25	22
КОРБАС 4	1050х1300х650	37	27	28

Особенности монтажа корзин на вентилируемые фасады

Устанавливать корзины можно на любые типы фасада: бетон, кирпич и пеноблок; вентилируемый и невентилируемый. Такие широкие возможности доступны благодаря разнообразию кронштейнов. Посмотрите видео поэтапного монтажа корзины на вентилируемом фасаде с использованием кронштейна фКПГ.

Чтобы обеспечить нашей продукции надёжность и долговечность, все её составные элементы, в том числе кронштейны, выполнены из оцинкованной листовой стали. Фасадные кронштейны изготовлены без сварки, резки и горячего цинкования, поэтому защитный слой не нарушен.

Нашими конструкторами разработано два варианта крепления, подходящие для несущих стен, изготовленных из разных материалов. Все необходимые расчёты и испытания проведены.

Нагрузки на фасадный кронштейн

ВАЖНО! При выборе крепёжных элементов учитывайте вырывающую способность одного анкера и материал несущей стены. Правильно подобранный крепёж обеспечивает прочность и надёжность всей конструкции

Таблица 2. Расчётные нагрузки на крепления КОРБАС

КПГ	КДК 1,2	160 кг	не менее 0,55 кН
КДК 3,4	200 кг	не менее 0,75 кН
фКПГ (с удлинением 250 мм)	КДК 1,2	180 кг	0,50 кН
КДК 3,4	210 кг	0,73 кН

* расчётная нагрузка с учётом обледенения, снеговой нагрузки, веса блока и корзины

Кронштейн Г-образный с удлинением (фКПГ)

Применяется для монтажа на фасад с внешним утеплением: вентилируемый, мокрый.

Изготовлен из оцинкованного стального листа и имеет удлинение 250 мм.

Этот разборный кронштейн с закладной частью, устанавливаемой под утепление, можно монтировать на фасаде до облицовки. При проведении облицовочных работ он не мешает движению подъёмников и строительных люлек. Предварительная установка крепежа облегчает монтаж корзин со строительных лесов.

НОВИНКА. Кронштейн Т-образный без удлинения (КПС.Т)

Используется для монтажа на фасады без внешнего утепления, в торец плиты перекрытия. Изготавливается из оцинкованной стали 1класса, обеспечивает надежный монтаж на плитах перекрытия высотой от 160 мм.

НОВИНКА. Кронштейн Т-образный с удлинением (фКПС.Т)

Для монтажа в торец плиты перекрытия, на фасад с внешним утеплением: вентилируемый, мокрый. Изготовлен из оцинкованной листовой стали 1 класса, имеет удлинение 250 мм. При проведении работ по облицовке фасада такая конструкция обеспечивает беспрепятственное движение строительных люлек и фасадных подъемников, а также облегчает монтаж корзин со строительных лесов.

Главное преимущество этого крепления — надежный монтаж на плитах перекрытия высотой от 160 мм.

НОВИНКА. Адаптивный кронштейн с удлинением (фКПГ-а)

Уникальный адаптивный кронштейн, который позволяет избежать проблем с установкой корзин на фасадах с разным вылетом и бетонных стенах с выступами и неровностями.

Предусмотрен для фасадов с внешним утеплителем: вентилируемых, мокрых.

В адаптивном кронштейне каждый швеллер регулируется в глубину фасада, а также вдоль, в обе стороны на разную ширину.

Цену корзины под кондиционер с установкой можно запросить по тел. +7 (495) 792-02-50 или в соответствующем разделе сайта.

Санкции за несогласованный монтаж

За отсутствие разрешения на установку кондиционера полагается административный штраф. Также судебные органы могут обязать узаконить монтаж или демонтировать оборудование.

Такие ситуации крайне редки и случаются лишь когда наружный блок нарушает вид исторического здания или создает проблемы жильцам соседних квартир.

На практике соседи обращаются с жалобой в управляющую компанию, прокуратуру или в суд в следующих случаях:

• сильный шум от компрессора внешнего блока;
• попадание конденсата из дренажной трубки на оконные стекла, подоконники или в окна;
• нарушение обзора с балкона или из окна квартиры.

При таких условиях проблемы возникнут независимо от наличия разрешения на установку кондиционера на фасаде дома. Даже если местные власти не требуют согласовывать с ними монтаж сплит-систем, оборудование не должно мешать другим жильцам.

Поэтому нужно правильно выбирать место монтажа и сделать так, чтобы устройство соответствовало простым требованиям:

• шум агрегата не должен нарушать покой соседей;
• внешний блок нельзя ставить на общих лоджиях и балконах;
• отвод конденсата должен быть организован так, чтобы капли не барабанили по подоконникам и не брызгали в окна;
• место установки должно выглядеть аккуратным — без щелей и болтающихся проводов.

Соблюдение этих норм гарантирует, что сплит-система не помешает другим жильцам и они не станут обращаться с жалобами или исками.

Однако, если местные власти требуют согласования монтажа внешних блоков, лучше пройти эту процедуру. Это гарантирует отсутствие штрафов и судебных разбирательств. В некоторых регионах при выдаче разрешений требуется лишь заявление с указанием модели кондиционера и квитанция об оплате государственного сбора.

Вывод: Если фасад здания не представляет собой «эксклюзивный» дизайн, то проблем с установкой внешнего блока обычно не возникает (это касается хрущевок, традиционных кирпичных и панельных домов). В ином случае все вопросы проще будет решить с управляющей организаций, а не ходить собирать подписи со всех жильцов дома.

Размещение кондиционера относительно газопровода

Требования к установке кондиционеров на фасаде многоквартирного дома не регламентируют расстояние от внешнего блока до газовых труб. Именно такой ответ был получен на официальный запрос в Мосгаз в 2014 году. Однако правила проектирования и строительства газопроводов выдвигают два требования:

• должна быть возможность визуального осмотра и ремонта газопровода, потому нельзя закрывать его блоком;
• газовое оборудование должно быть защищено от механических повреждений. Что так же подразумевает располагать кондиционер подальше, не создавая условий для возгорания, падения предметов и отрекашечивания от блока. И чтобы конденсат не капал на газовые трубы.

Из своего опыты рекомендую отступать внешний блок кондиционера от газовых труб хотя бы на 40 сантиметров.

Важно внимательно отнестись к месту установки кондиционера, чтобы он надежно работал, не портил фасад здания, не мешал соседям и не создавал условий для чрезвычайных ситуаций.

Принцип работы кондиционера

Бытовая климатическая система в своей конструкции имеет два блока — внутренний и внешний. Между этими модулями четко распределяются функции работы испарителя и конденсатора. Конденсатор — это внешний блок, а испарителем называется внутренний. Соединены эти два элемента друг с другом с помощью магистрали, которая включает в себя трубки для подачи хладагента и кабель управления.

Устанавливают внешний модуль с учетом соблюдения горизонтальности во всех плоскостях. Требуется, чтобы эту часть мог обдувать ветер — во время установки козырька для наружного блока кондиционера необходимо не забывать про этот момент. В идеале лучше всего, чтобы наружная часть устройства была расположена на балконе. Когда квартира находится на самом верхнем этаже, внешний блок в некоторых случаях располагают на крыше. Этот способ установки возможен, если магистраль по длине не более 14 метров.

Во время монтажа конденсаторного модуля на стене дома необходимо соблюдать минимальную дистанцию в 10 см, в противном случае при жаркой погоде существует большой риск поломки компрессора из-за недостаточного обдува. Требуется защита от разных негативных факторов как непосредственно для кондиционера, так и для магистрали, которая объединяет оба блока устройства.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Что такое корзины КОРБАС

С нашими корзинами КОРБАС вы легко получите разрешение на установку кондиционера на фасаде дома.

Корзины разработаны специально для того, чтобы защитить наружный блок кондиционера от повреждений и замаскировать его, не нарушая архитектурный стиль здания.

Несколько разработанных типоразмеров позволяют разместить наружные блоки любого размера.

Предоставляем на выбор разные варианты облицовки

Корзины КОРБАС окрашиваются в цвета по каталогу RAL. Широкий выбор расцветок позволяет подобрать цвет корзин точно под цвет фасада здания.

Боковые стенки можно сделать съёмными, чтобы облегчить монтаж кондиционера, его обслуживание и ремонт.

Предусмотрены способы крепления к стенам из различных материалов: бетон, кирпич, панели, а также на фасады с вентилируемыми панелями.

Если вам сообщили об отмене разрешения на установку кондиционера из-за неэстетичного вида фасада, для маскировки наружного блока вы можете заказать специальный декоративный экран КОРБАС нужного цвета, который легко монтируется на уже установленный блок сплит системы.

Требуется ли разрешение на установку кондиционера в вашем доме, можно узнать в своей управляющей компании. Но мы уверены, что добиться установки необходимой вам сплит-системы с помощью продукции нашей компании вам будет намного проще.

А можно обойтись без козырька?

По поводу необходимости навеса для сплит-системы существуют неоднозначные мнения. Часто, даже от специалистов, можно услышать, что его установка вовсе не обязательна. Действительно, монтажная инструкция, прилагаемая к кондиционеру, не предусматривает обязательного наличия такого защитного приспособления.

Самой конструкцией внешнего модуля прибора учтено, что он постоянно будет испытывать атмосферные воздействия

Принят во внимание и тот момент, что теплообменник и лопасти вентилятора будут очищены от осевшей на них пыли во время дождя. Это крайне необходимо для сохранения эффективного обмена теплом

Козырек препятствует отмывке теплообменника и на нем постепенно оседает грязь, а иногда и селятся птицы. С другой стороны, падающие с крыши куски льда, реально повреждают наружный блок.

В старых домах угрозой для внешнего модуля являются и разрушающиеся кирпичные парапеты, и элементы отделки. Поэтому правы и те, кто считает, что установив кондиционер, нужно позаботиться о защите его наружного блока.

Сам внешний модуль может не получить повреждений от воздействия на него льда или отвалившихся тяжелых фрагментов отделки, а коммуникационные трубки, скорее всего, повредятся.

Ремонт и заправка хладагентом требует немалых вложений, так что лучше установить защиту для внешнего блока своего кондиционера и периодически выполнять очистку корпуса – это обойдется дешевле. Специфике самостоятельного обслуживания сплит-систем посвящена статья, с которой мы рекомендуем ознакомиться.

Региональные нормы и судебная практика

Федеральные законы не содержат прямых требований обязательного согласования наружного блока кондиционера. Зато такие нормы могут принимать субъекты РФ. В регионах могут действовать местные законы. До 2011 года необходимо было получать разрешения на установку кондиционеров в Москве и Московской области. Такой регламент и сегодня действует в Санкт-Петербурге.

Перед покупкой сплит-системы следует поинтересоваться нюансами местного законодательства. Если таких ограничений нет, местные власти не занимаются выдачей разрешений.

В некоторых случаях на владельцев сплит-систем подают в суд управляющие компании, которые считают что внешние блоки портят вид жилого дома. Делается это под предлогом защиты прав жильцов.

Здесь нужно понимать, что сам факт установки кондиционера на фасад здания не может нарушать права жителей. Если внешний блок не мешает обзору, не шумит и не капает на подоконники и окна, суды не усматривают нарушения прав и законных интересов третьих лиц.

Еще один аспект проблемы — обвинения в нарушении проекта. Говорить о таком нарушении можно лишь в случае, если места установки внешних блоков четко указаны проектной документацией или такие действия прямо запрещены. В этом случае действия владельца по изменению внешнего вида фасада нарушают нормативно-правовые акты и влекут за собой штраф за установку кондиционера без согласования.

Важно: Такие проблемы могут возникают в постройках с необычным уникальным дизайном. Собственниками фасада являются владельцы квартир в доме

Поэтому они имеют право потребовать убрать или переставить внешний блок. Чтобы избежать возможных проблем, необходимо получить решение общего собрания жильцов, разрешающее установку сплит-системы. Но чтобы исключить прения с соседями очень часто за этим следит управляющая компания, и все вопросы можно решить с ней.

Кратко об особенностях оконного кондиционера

Оконный климатический агрегат необязательно устанавливать именно в деревянную оконную коробку или пластиковый стеклопакет. Такой кондиционер превосходно можно вмонтировать в стену или дверь, ведущую в сад. Но окна по праву считаются наиболее подходящим для него местом, учитывая особенности конструкции.

В оконных климатических системах наружная часть помещена вместе с компрессорным блоком в один корпус. Потому, как мы уже писали, нет необходимости соединять их трубами и сверлить для этих целей стены, прокладывать в них борозды для устройства трассы. К тому же такая конструкция исключает утечки фреона, происходящие из-за разгерметизации рабочих трасс.

В оконном кондиционере все функциональные составляющие расположены в одном корпусе, благодаря чему отпадает необходимость в прокладке трассы, соединяющей в обычных системах два блока

Но отметим сразу, что размещение обеих функциональных составляющих в одном корпусе не отменяет необходимости часть системы устанавливать на улице, чтобы оборудование смогло свободно захватывать воздух с улицы для переработки и поставки холода или тепла (в зависимости от сезона) в обрабатываемое помещение.

Для того чтобы захват воздуха был полноценным фактически треть прибора или даже его половина должна находиться за пределами ограждающей конструкции. То есть установка должна быть произведена так, чтобы воздухозаборная решетка полностью оказалась за стенкой или оконной рамой. В итоге увесистая часть корпуса оказывается снаружи.

Моноблочное оборудование в оконном проеме или иной конструкции нужно расположить так, чтобы в водозаборные решетки смог свободно поступать свежий воздух с улицы

Так как полностью установить кондиционер на подоконник пластикового окна не получится, то для его наружной части сооружают разнообразные опорные конструкции. Их задача заключается в приеме нагрузки пусть и не тяжелого, но все же обладающего достаточно серьезным весом, оборудования.

В качестве поддерживающих конструкций чаще всего используются стеновые кронштейны, закрепленные анкерными болтами в стене. Реже для удерживания климатических агрегатов сооружают площадки, которые опираются на подоконник или на те же кронштейны. Еще реже – подоконник надстраивается в сторону улицы.

Не рекомендовано ставить оконный кондиционер в окно или иную конструкцию, освещаемую солнцем напрямую. Электрическим узлам и пластиковым деталям категорически нельзя нагреваться. Если другого выхода нет, то для оборудования требуется устроить навес, исключающий воздействие лучей, а заодно и дождя, да и снега.

Техническое задание

Предположительно, разрешение получено, проект создан. Далее можно приступать к монтажу. Он проводится по техническому заданию на установку кондиционера, которое является частью проекта. Что в него входит и для чего оно нужно?

Стандартное техническое задание на установку кондиционера состоит из:

• описания объекта с его архитектурными особенностями;
• описания всех монтажных норм и правил, касающихся данного помещения;
• описания этапов работы с указанием необходимых инструментов и расходных материалов.

Также в данном документе указываются требования к установке кондиционера, а именно – особенности сверления стен, прокладки связующих коммуникаций, подключения к сети, установке предохранительных элементов и т.д.

В техническом задании прописываются не только индивидуальные требования к установке, но и стандартные правила монтажа кондиционеров, касающиеся размещения обоих блоков.

Экран-отражатель для кондиционера – защитная накладка на внутренний блок, чтобы не дуло вниз

Устройства климат-контроля — прекрасное изобретение, которое позволяет создать оптимальный температурный режим в помещении. Но, каждому обладателю кондиционера и сплит-системы знакомы проблемы, которые создает направленный поток холодного воздуха, своего рода сквозняк. Начиная от банального насморка и заканчивая болями в спине, простудой и выходом на больничный.

Не лучшая ситуация в частных домах и квартирах. В стремлении охладить как можно большую площадь, в них часто устанавливаются мощные кондиционеры. Естественно, непосредственно под кондиционером находится опасно для здоровья, особенно детям и пенсионерам.

Парадокс в том, что возникают проблемы, благодаря устройству, назначение которого их устранять. И вместо того, чтобы продуктивно работать в прохладе, создаваемой охладительным прибором, потребитель начал думать, как сделать чтобы кондиционер не дул вниз.

Что такое экран для кондиционера и для чего он нужен?

Простая логика и понимание принципов аэродинамики показывает, что решить проблему направленного потока воздуха из климатической техники можно путем изменения его движения к потолку, а уже оттуда, согласно законам физики, он опустится вниз, вытесненный более теплым воздухом помещения. Таким образом, полка под кондиционер, установленная чтобы не дуло, трансформировалась в защитный экран для кондиционера.

Отражатель или экран-дефлектор для кондиционера (именно такое его правильное название) – это отсекатель потока воздуха или просто эффективный и, весьма бюджетный способ изменить поток кондиционированного воздуха. Установленный под определенным углом к поверхности дефлектор позволяет перенаправить холодный воздух на потолок или стены и таким образом перераспределить его в помещении более рациональным образом.

Принцип действия экрана для кондиционера

Установка отражателя действенный способ борьбы с направленным холодным воздухом и обладает другими преимуществами (см. фото)

Плюсы экрана для кондиционера

Простые и примитивные самодельные экраны для кондиционера выглядят так, как показано на фото

Самодельный экран для кондиционера Самодельный экран для кондиционера с направляющими жалюзи

С точки зрения предназначения, свою функцию экраны, безусловно, выполняют. А вот эстетика, долговечность и технологичность явно хромает. Но, есть спрос – есть и предложение. Таким образом, многие производители сегодня откликнулись на требование рынка, и поставляют современные экраны из оргстекла для кондиционеров, изготовленные согласно техническим условиям и регламенту на современном оборудовании. Кстати, стоимость экрана для кондиционера варьируется в пределах 2,5-4,5 тыс. руб.

Типы и виды защитных экранов для кондиционера

Классификация, разновидности и варианты устройства

1. в зависимости от вида кондиционера:

Экран для настенного кондиционера Экран для настенного кондиционера
(для внутреннего блока)

Поскольку сплит-системы являются наиболее распространенными системами, которые применяются и дома, и в офисных помещениях, то и отражатели данного вида встречаются наиболее часто.

Несмотря на то, что многие производители изготавливают экраны только под заказ, экран для сплит-системы стандартного размера можно приобрести уже в готовом виде.

Экран для потолочного кондиционера Экран для потолочного кондиционера.

Файнколы или потолочные кассетные кондиционеры также не идеально распределяют охлажденный воздух, а поэтому нуждаются в установке экранов.

Экран для кассетного кондиционера Экран для кассетного кондиционера

Действует аналогично экрану для сплит-системы, направляя воздух в потолок, благодаря бортикам, загнутым кверху.

Отражатель для блоков при централизованном кондиционировании.

Материал подготовлен для сайта www.moydomik.net

2. по материалу:

Из гофрокартона (наиболее дешевый вариант экрана, выполненный из картона и подручных средств в домашних условиях) и пластика (из-за непрозрачности не всегда вписывается (сочетается) в дизайн интерьера помещения)

Экран для кондиционера из кортона Экран для кондиционера из пластика

Из оргстекла и акрила (самый популярный материал для изготовления экранов)

Экран для кондиционера из листового органического стекла (слева) и акриловый (справа)

Из поликарбоната и металла

Экран для кондиционера из поликарбоната Экран для кондиционера металлический (нержавейка, хромированная сталь)

3. по способу устройства (представлены на схеме)

Варианты устройства экранов для кондиционера

• поворотный;
• стандартный (фиксированный);
• с направляющими.

4. по способу крепления

• крепление к стене (используются саморезы);
• крепление к кондиционеру.

5. по способу изготовления:

• кустарный;
• заводской;
• сделанный собственноручно.

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

• материал основы (пластик, оргстекло, фанера и т.п.)
• крепеж (метизы, двусторонний скотч);
• инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

• Снимаем замеры.

Важно! От кондиционера до экрана должно быть не меньше 350 мм.

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

Схема экрана для настенного кондиционера Схема экрана для потолочного кондиционера

• Подготавливаем материал основы, к примеру, оргстекло, с ним легко работать. Размер заготовки должны превышать размеры внутреннего блока на 150-200 мм.

• Делаем выкройку.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Чертеж экрана для кондиционера

Чертеж экрана для кондиционера

• Изгибаем оргстекло. Для этого выкройку нужно уложить на край стола так, чтобы нужная часть свисала. Путем нагревания (например, строительным феном) выступающая часть начнет пригибаться. Нужно выгнуть до угла в 40-45 о .

• Сверлим отверстия для метизов.

• Установка — крепим готовый дефлектор на стену с помощью метизов (зависит от стенового материала). Многие советуют производить монтаж с помощью двустороннего скотча, но такой крепеж ненадежен (подойдет только для бумажного отражателя), конструкция экрана из стекла может просто отвалиться.

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.
