Как сделать поле фильтрации для септика при высоком уровне грунтовых вод

Поле фильтрации для септика своими руками: расчет, схема и инструкция обустройства

Система водоотведения загородных домов, коттеджей, дач имеет свою специфику. От выбора и устройства очистных сооружений зависит санитарное состояние участка, качество овощей, зелени, ягод и фруктов собранных на участке. Если на участке есть колодец или другие водозаборные сооружения, то плохо очищенные воды будут влиять на их качество.

Для приема канализационных стоков и первичной очистки используют специальные устройства – септики. После септика очистка воды происходит на полях фильтрации для септиков, которые можно сделать своими руками без лишних затрат.

Назначение поля фильтрации

Дренажное поле предназначено для биологической и механической очистки воды после септика. Для строительства сооружения на территории участка придется отвести специальное место. Устройство очистки, кроме септика, оснащено распределительными и рассеивающими трубами.

Схема и принцип обустройства поля фильтрации

Разобраться, как правильно сделать поле фильтрации для септика не сложно:

• канализационные стоки после сантехнического оборудования дома подаются с помощью трубы в септик;
• взвешенные вещества оседают на дно сооружения;
• отстоявшаяся вода перетекает в распределитель;
• стоки растекаются по территории котлована с помощью рассеивающих трубок и проходят сквозь грунт. Происходит фильтрация от взвешенных частиц;
• газообразные вещества, образующиеся в результате жизнедеятельности бактерий, выделяются из рассеивающей системы через специальные вентиляционные трубы.

Важно! Конструкция септика не имеет значения для работы поля фильтрации. Основная задача – правильно вывести и распределить стоки по полю фильтрации.

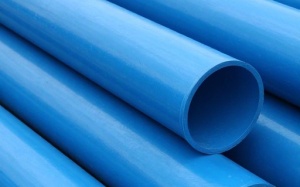

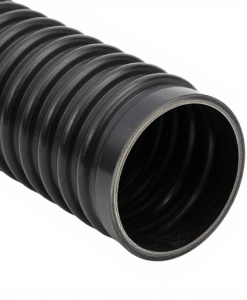

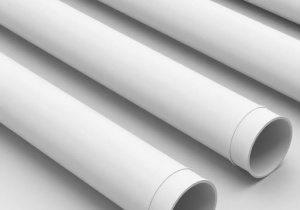

В качестве рассеивающих труб используют дренажные и канализационные трубы. Необходимое количество укладывают на дно траншеи или котлована предварительно засыпанные смесью из песка и гравия. Высота слоя смеси составляет примерно один метр. Песчаная смесь выполняет роль фильтра очистных сооружений.

Выбор места для поля фильтрации. Создание проекта

Для продуктивной и безопасной работы дренажного поля для септика, требуется составить проект, уточняющий следующие моменты:

• залегание воды в грунтах. Допустимо – 1.0-1.5 м;
• расстояние от места забора воды, плодовых кустарников, гряд с зеленью и овощами;
• рельеф местности: уклон должен быть не более 0.02 (2 см на погонный метр);
• расположение поля фильтрации по отношению к зданиям, находящимся на участке (минимум 3 метра);
• размеры поля фильтрации.Участок под поле состоит из полезной – площади орошения и дополнительной – канавы для осушения и оградительные валики;
• количество труб, их длина и диаметр;
• количество материалов для засыпки траншеи;
• расположение вентиляционных труб.

Расчет размеров и стоимости фильтрационного поля

Создание поля фильтрации для септика осуществляется по заранее составленному проекту с включением следующих данных:

• площадь участка под поле;
• подготовительные работы;
• перечень оборудования;
• расчет материальных затрат.

Чтобы не ошибиться при расчете параметров поля фильтрации для септика, надо знать количество поступающей воды в течение суток и состав грунта.

Зная эти показатели, можно воспользоваться таблицей:

Допустим, есть септик объемом 8 куб. на территории участка с песчаным грунтом. В графе «Объем септика» находим цифру 8. В графе «Тип грунта» – «Песок». Для очистки воды из септика необходимо 4 метра перфорированной трубы. Это приблизительный расчет.

О выборе септика с учетом количества человек проживающих в доме можно посмотреть здесь:

К недостаткам тоннелей следует отнести высокую цену. Такие достоинства, как прочность и долговечность, достаточная степень очистки воды, перекрывают эти недостатки. Тоннели не требуют постоянного обслуживания и не доставляют проблемы домовладельцу. Не придется вести строгий учет количества воды поступающее в канализацию.

Сделать такие сооружения своими руками сложно. Глубина залегания траншеи до 2 метров, а ширина на 50 см больше диаметра модуля. Слой песка в траншее 50 см, щебня – 30 см. Фильтрующую подушку из песка и щебня утрамбовывают и устанавливается модуль. Затем соединяют с септиком.

Тоннели сообщаются между собой. После монтажа вентиляционных отводов и покрытия модуля геотекстилем, фильтрационную траншею для септика заполняют грунтом и уравнивается с поверхностью участка.

Возможные причины засорения фильтрационного поля. Как не допустить этого

Поля фильтрации для септиков со временем снижают свою производительность. Это естественное явление, вызванное снижением пропускной способности фильтрующего слоя. Для восстановления работы сооружений потребуется замена фильтрующего слоя, либо перенос конструкции в другое место. Иными словами, строительство новых сооружений.

Но не все так плохо. Процесс заиливания можно замедлить с помощью ряда мероприятий:

• слой гравия покрывать геотекстилем, чтобы не дать проникнуть твердым частицам в фильтрующий слой;
• повысить качество воды после септика (правильный расчет объема установки). Объем септика меньше расчетного способствует избыточному поступлению взвешенных веществ на очистку;
• приобрести септик заводского изготовления. Устройства снабжены биофильтрами, позволяют достигнуть требуемой очистки от вредных веществ (до 75%).

Заключение

Дренажное поле для септика – необходимый элемент станции очистки для загородных домов. Устройство обеспечивает достаточно глубокую очистку стоков и предупреждает опасные последствия сброса неочищенных вод. Дренажное поле для септика можно сделать своими руками. Важное условие эффективной работы сооружений – разработка проекта с учетом комплекса местных условий.

Поля фильтрации

Степень очистки сточных вод является первоочередной задачей для любого владельца загородного дома, решившего построить локальную канализацию на своем участке своими руками. Если система правильно спроектирована и внедрена, она будет исправно функционировать в течение многих лет. И она ничем не будет отличаться от системы, установленной профессионалами в этой области. Хотите узнать, как правильно это сделать? Давайте узнаем это вместе!

Таким образом, анаэробные выгребные ямы в основном используются для очистки сточных вод. В них сточные воды разделяются на составные части — твердую фракцию и осветленный сток, который требует дополнительной очистки. Септики не могут полностью и тщательно очищать бытовые стоки. В таких случаях необходимо установить дополнительную систему очистки — дренажное поле или поле фильтрации.

Общая информация

Поле дренажа и фильтрации — это участок земли, где осветленные сточные воды из септика попадают в поле фильтрации и проходят через фильтрующий слой, становясь безвредными для почвы для утилизации. В этой статье мы расскажем вам о планировании и расчете системы фильтрации, ее планировке и установке на вашем участке земли.

Планирование поля фильтрации септика

При выборе места расположения поля фильтрации необходимо учитывать.

1. Уровень потока подземных вод. Он должен находиться на высоте не менее 1,5 метра над землей. Участок не должен иметь повреждений от воды.
2. Поверхность земли обеспечивает естественную фильтрационную способность сточных вод. Подходят песчаные или супесчаные почвы, или легкие суглинистые почвы. Глинистые почвы не подходят из-за их низкой дренажной способности. Для таких почв необходимо иметь отдельные очистные сооружения — фильтрующие скважины с возможностью откачки воды в водоем.
3. Дренажное поле должно находиться на расстоянии не менее 3 метров от фундаментов крупных зданий и больших растений и на расстоянии 2 метров от границы вашего участка.
4. Колодцы с водой или питьевой водой должны находиться на безопасном расстоянии от участка поля фильтрации и соответствовать следующим условиям
   — 30 метров или более выше по течению от уровня грунтовых вод.
   — 15 метров вниз по течению.

Пожалуйста, помните! Уровень грунтовых вод не является постоянным во многих ландшафтах и может меняться в течение года. Рост происходит в основном весной и осенью.

Расчет и планирование поля фильтрации

Любое строительство начинается с проекта, в котором рассчитываются габаритные размеры участка очистных сооружений. Для этого необходимо рассчитать доступную площадь (рассеивание) и дополнительную площадь. Размер доступной площади зависит от емкости выбранного септика и естественной способности поглощать жидкость. Этот параметр можно рассчитать по формуле — суточная производительность септика, деленная на показатель влагопоглощения грунта.

Помимо полезной площади, необходимо рассчитать дополнительную площадь для размещения.

• Ролики для ограждений.
• Дренаж и распределение вынутого грунта.
• При отсутствии орошения можно использовать дополнительные площади.

Совет! При проектировании и расчетах не забывайте о необходимости санитарно-защитной зоны. Его размер будет зависеть от мощности грунта и гигроскопичности почвы. Стандартный размер составляет от 5 до 10 метров.

При расчете стоимости участка обязательно учитывайте следующие расходы.

• Объем земляных работ для удаления грунта в процессе рытья траншеи. Глубина будет зависеть от точки замерзания грунта.
• Приобретите достаточное количество песка и гравия и учтите необходимость его транспортировки на ваш участок.
• Цена и монтаж дренажных труб при обустройстве поля фильтрации, если вы не собираетесь делать это своими руками.
• Стоимость геотекстиля.
• Закупка и доставка грунта для вывоза после установки поля фильтрации.

Иллюстрация и дизайн поля фильтрации

Схема поля фильтрации сточных вод основана на следующих принципах.

1. Сточные воды поступают из дренажной системы дома в септик.
2. Часть твердых отходов остается в септике, а осветленные стоки сбрасываются в виде жидкости в систему орошения.
3. Через перфорированные трубы жидкость равномерно распределяется по участку через фильтрующий слой.
4. Затем летучие фракции извлекаются через обязательную разгрузочную траншею системы доочистки.

Обратите внимание! Тип септика не влияет на качество поля. Главное — квалифицированное и качественное удаление и распыление из него остатков сточных вод.

Конструкция поля аэрации состоит из.

• Коллекционер.
• Сеть аэрационных труб с отверстиями.
• Вертикальные стояки (вентиляция).
• Фильтрующий слой.

При строительстве собственного участка коллектор не обязательно устанавливать самостоятельно — можно приобрести пластиковую канализационную емкость необходимого размера и объема. Часто можно обойтись и без этого. По этой причине септик должен быть подключен непосредственно к системе труб. Эта конструкция подходит для небольших полей.

Установка

Первым шагом в прокладке труб является подготовка места. Вы можете вырыть большой котлован или траншею глубиной 1 метр и более, в зависимости от количества перфорированных труб.

Система может быть выполнена в форме квадрата или прямоугольника. Глубина котлована или траншеи будет зависеть от того, насколько промерзает почва в вашей климатической зоне. Система должна быть установлена ниже этого уровня.

Затем оборудуйте траншеи соответствующим образом для установки. На дно каждой траншеи уложите слой песка и гравия толщиной от 10 см, затем слой крупнозернистого песка толщиной не менее 10 см. После этого уложите слой гравия (гальки, щебня) размером 0,4-0,5 м.

На подготовленное основание укладывается дренажная труба из жесткого пластика, а стенки уплотняются. Сам процесс укладки не сложен, главное — правильно выбрать трубы. Они могут быть гладкими или гофрированными, с перфорацией и текстильными слоями. Они могут быть использованы в любое время и продаются в магазинах.

Или сделать свой собственный, купив обычные канализационные трубы и просверлив в них отверстия диаметром 100-110 мм. При оборудовании поля фильтрации не используйте гнущиеся трубы (ПВХ, силикон, резина, пластик и т.д.). В процессе эксплуатации они могут деформироваться и сделать септик неэффективным. Для соединения различных элементов необходим набор фитингов, уголков и тройников.

Трубы укладываются параллельно под углом 2 см/м, на равном расстоянии друг от друга. Естественный поток жидкости зависит от уклона стока. Процесс очистки стоков происходит благодаря естественному и равномерному распределению перфораций в трубах по всему месторождению.

Необходимым условием для монтажа конструкции участка является установка системы вентиляции. В вентиляционных стояках используются обычные канализационные трубы. Обычно они устанавливаются на высоте не менее 0,5 метра над землей на конце перфорированной дренажной трубы и оснащаются защитной крышкой, чтобы избежать попадания мусора. Система обеспечивает подачу кислорода в трубы для поддержания жизни аэробных бактерий, участвующих в разложении и очистке сточных вод.

После укладки труб боковые стороны и верхняя часть каждого ответвления засыпаются слоем гравия толщиной около 50 мм. Он покрывается слоем геотекстиля. и покрыты слоем мелкозернистого гравия. Это может быть песок или земля, извлеченные в процессе земляных работ.

Операция

Срок службы поля фильтрации септика зависит от качества установки, разумного использования системы и состава сточных вод. Предполагается, что поле фильтрации будет эффективно работать в течение 7 лет.

Если со временем в процессе эксплуатации поля фильтрации вы обнаружите, что вода застаивается и плохо впитывается в грунт, то это свидетельствует о том, что фильтрующий слой заилился. В этом случае необходимо будет демонтировать конструкцию и заменить фильтрующий слой или перенести поле в другое место. Вам не удастся избежать засорения чистого поля. Чтобы задержать этот процесс, можно либо улучшить качество очистки септика, либо установить дополнительный слой геотекстиля, чтобы предотвратить попадание грунта в фильтрующий слой.

В целом

Фильтрующее поле септика является необходимым и важным элементом локальной системы очистки сточных вод на приусадебных участках при условии использования энергонезависимого механизма очистки сточных вод. Целью установки таких полей является организация дополнительной очистки сточных вод. Установить систему фильтрации можно своими руками. Для этого, прежде всего, необходимо продумать проект здания и произвести соответствующие расчеты.

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Загородная система канализации имеет некоторые особенности, влияющее на санитарное состояние всего земельного участка. Эффективность фильтрации канализационных стоков зависит от конструкции автономных очистных сооружений.

В качестве последней ступени очистки часто применяют поле фильтрации для септика, необходимое для доочистки жидкости. Выясним, как правильно произвести расчеты и соорудить поле своими руками.

Поле фильтрации как часть канализации

Без основной части, выполняющей первоначальную переработку канализационных отходов, то есть септика, поле фильтрации не используется, так как его назначение – доочистка уже очищенной жидкости. Чтобы было понятнее, рассмотрим, как работает ЛОС.

Процесс очистки начинается в накопителе, где канализационные стоки разделяются на разные фракции: твердые минеральные отходы выпадают в виде осадка, жир всплывает и образует пленку, часть веществ остается в воде в виде взвеси. Если не обеспечена подача воздуха, процесс разложения некоторой части отходов происходит за счет жизнедеятельности анаэробных бактерий.

Дальше жидкость перетекает в следующий отсек, оснащенный вентиляцией, где переработкой сточных вод занимаются аэробные микроорганизмы. Они образуют активный ил, который в дальнейшем можно использовать в качестве удобрения. Результатом двухступенчатой очистки является слегка мутная жидкость, еще не пригодная для применения.

Она превращается в техническую воду или просто попадает в грунт (канаву, водоем) после прохождения доочистки, которая выполняется следующим путем:

• на поле фильтрации;
• в инфильтраторе;
• напрямую в грунте;
• в фильтрующем колодце.

Типовая многоступенчатая система, имеющая десятки вариантов исполнения, хороша тем, что эффективно очищает канализационные отходы, сокращает до минимума сотрудничество с ассенизаторами и сохранят чистой экологию приусадебного участка. А сейчас более подробно остановимся на конструкции поля фильтрации.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости.

Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем.

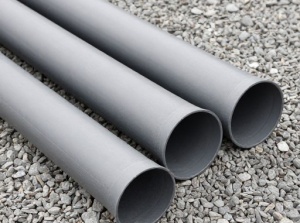

Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

• расстояние между дренами – 1,5 м;
• длина дренажных труб – не более 20 м;
• диаметр труб – 0,11 м;
• интервалы между вентиляционными стояками – не более 4 м;
• высота стояков над уровнем земли – не менее 0,5 м.

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Типовая схема устройства

Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:

• коллектора (контрольного колодца, распределительного колодца);
• сети пластиковых дрен (дренажных труб с отверстиями);
• вентиляционных стояков;
• фильтрующей «подушки».

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема.

Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и обладает достаточными пропускными свойствами.

При желании можно установить несколько инфильтраторов, связанных трубами последовательно.

Далее рассмотрим, как правильно спроектировать и установить ПФ.

Проектирование поля фильтрации

Составление проекта – обязательный этап перед любым серьезным строительством. Он необходим, чтобы точно сделать разметку, произвести расчеты, подбить смету, приготовить материалы, учесть все нюансы.

Профессионально составленный проект убережет от ошибок, которые свойственны неопытным новичкам.

Как подобрать схему и выбрать место?

Выбор схемы зависит от трех факторов:

• типа септика;
• наличия свободной территории;
• требований к очистке.

Дело в том, что степень очистки у разных септиков отличается. Например, станции биологической очистки (Топас, Астра, Евробион) вообще не нуждаются в поле фильтрации: очищенная на 98% вода сразу поступает в дренажную траншею или водоем.

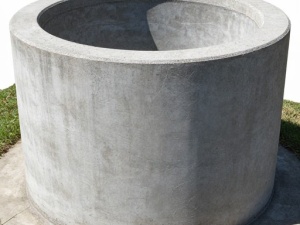

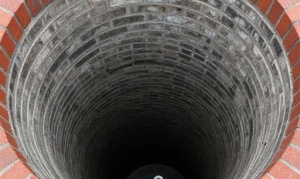

Септики, сооруженные самостоятельно из бетонных колец, кирпича или шин, напротив, сами по себе не являются эффективными очистными сооружениями, поэтому жидкость, выходящая из них, требует дополнительной доочистки.

Рекомендуем ознакомиться с инструкциями по самостоятельному монтажу различных видов септиков:

Как правило, все элементы канализации располагаются в одну линию, то есть выстроены поочередно в одном направлении от дома – сначала септик, затем поле фильтрации.

Это значит, что при устройстве септика необходимо имеет в виду, что часть свободной территории за ним потребуется для строительства ПФ (или, как минимум, установки инфильтратора).

При объемном сбросе стоков работает принцип: чем «ветвистее» и длиннее сеть дренажных труб, тем эффективнее очистка.

Стоит изначально обратить внимание на специфику устройства полей фильтрации:

Поле фильтрации для септика своими руками: расчет, схема и инструкция обустройства

Система водоотведения загородных домов, коттеджей, дач имеет свою специфику. От выбора и устройства очистных сооружений зависит санитарное состояние участка, качество овощей, зелени, ягод и фруктов собранных на участке. Если на участке есть колодец или другие водозаборные сооружения, то плохо очищенные воды будут влиять на их качество.

Для приема канализационных стоков и первичной очистки используют специальные устройства – септики. После септика очистка воды происходит на полях фильтрации для септиков, которые можно сделать своими руками без лишних затрат.

• 2 Схема и принцип обустройства поля фильтрации
• 3 Выбор места для поля фильтрации. Создание проекта
• 4 Расчет размеров и стоимости фильтрационного поля
• 5 Как сделать поле фильтрации своими руками (инструкция по монтажу, земляным работам, укладке труб и наладке)

5.1 Поле фильтрации в глинистой почве и суглинке

Назначение поля фильтрации

Дренажное поле предназначено для биологической и механической очистки воды после септика. Для строительства сооружения на территории участка придется отвести специальное место. Устройство очистки, кроме септика, оснащено распределительными и рассеивающими трубами.

Проблема рекультивации

В мегаполисах и вокруг них остро стоит вопрос рекультивации старых фильтрационных полей. Они засыпаются привозной почвой, лишённой вредных примесей.

Санэпидемстанция проверяет почву на опасность для окружающей среды. Если данный участок признают не опасным, то отсыпку грунта могут и не делать. Бывшие поля фильтрации используются для разных нужд, в то числе для сельскохозяйственных или промышленных надобностей.

Большие города, испытывающие нехватку территорий, в последние годы застраивают старые поля фильтрации жилыми комплексами. Наиболее показательный пример – Люберецкие поля, находящиеся в Подмосковье. С 2011 года там организовано строительство жилых многоквартирных домов.

Люди, проживающие в этом районе, жалуются на вредное влияние остатков стоков на окружающую среду. Так замеры санитарного надзора не обнаружили превышений нормы по содержанию вредных веществ в почве и воздухе. Но присутствие некоторых небезопасных химических веществ находится на критическом уровне.

Схема и принцип обустройства поля фильтрации

Разобраться, как правильно сделать поле фильтрации для септика не сложно:

• канализационные стоки после сантехнического оборудования дома подаются с помощью трубы в септик;
• взвешенные вещества оседают на дно сооружения;
• отстоявшаяся вода перетекает в распределитель;
• стоки растекаются по территории котлована с помощью рассеивающих трубок и проходят сквозь грунт. Происходит фильтрация от взвешенных частиц;
• газообразные вещества, образующиеся в результате жизнедеятельности бактерий, выделяются из рассеивающей системы через специальные вентиляционные трубы.

Важно! Конструкция септика не имеет значения для работы поля фильтрации. Основная задача – правильно вывести и распределить стоки по полю фильтрации.

В качестве рассеивающих труб используют дренажные и канализационные трубы. Необходимое количество укладывают на дно траншеи или котлована предварительно засыпанные смесью из песка и гравия. Высота слоя смеси составляет примерно один метр. Песчаная смесь выполняет роль фильтра очистных сооружений.

Существуют ли другие решения?

Далеко не все могут использовать поле фильтрации как способ доочистки канализационных стоков. Как поступать тем, кто владеет участком глинистой земли или построил дом на территории с высоким уровнем грунтовых вод?

Рекомендации по выбору септиков для высокого УГВ описаны в этой статье.

Схема работы станции биологической очистки. Пройдя через несколько резервуаров, оснащенных аэраторами, эрлифтами и фильтрами, вода становится чистой на 98%. Главную функцию по переработке отходов, как и в септиках, выполняют анаэробные и аэробные бактерии

Также можно создать канализационную систему с фильтрующим колодцем, но для его монтажа необходим также ряд условий (например, не глинистый грунт и расположение грунтовых вод на метр ниже условного дна колодца).

Если просто установит септик без доочистки, в грунт будет поступать недостаточно осветленная и обеззараженная вода и может появиться неприятный запах.

Выбор места для поля фильтрации. Создание проекта

Для продуктивной и безопасной работы дренажного поля для септика, требуется составить проект, уточняющий следующие моменты:

• залегание воды в грунтах. Допустимо – 1.0-1.5 м;
• расстояние от места забора воды, плодовых кустарников, гряд с зеленью и овощами;
• рельеф местности: уклон должен быть не более 0.02 (2 см на погонный метр);
• расположение поля фильтрации по отношению к зданиям, находящимся на участке (минимум 3 метра);
• размеры поля фильтрации.Участок под поле состоит из полезной – площади орошения и дополнительной – канавы для осушения и оградительные валики;
• количество труб, их длина и диаметр;
• количество материалов для засыпки траншеи;
• расположение вентиляционных труб.

Дренажные тоннели

Схема работы дренажных тоннелей
Являются близким аналогом полей подземной фильтрации. Главное отличие в том, что здесь вместо перфорированных труб используются специальные элементы — инфильтраторы. Они представляют собой емкости с увеличенной площадью прилегания к грунту, не имеющие дна. Их объем в зависимости от производителя составляет от 300 литров и более.

Эффективная площадь данного сооружения рассчитывается, как и у аэрационных полей инфильтрации — по площади песчано-щебеночного основания. Однако в соответствии с таблицей расчета коэффициент здесь составляет 1.4-1.6 против 0.4-0.6 (у обычных полей аэрации).

Иными словами, производительность дренажных туннелей выше примерно в 3 раза.

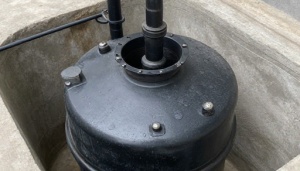

Монтаж дренажных тоннелей

Процесс монтажа фильтрационных тоннелей
Принцип почти идентичен созданию полей аэрации, с той лишь разницей, что вместо перфорированных труб устанавливаются дренажные элементы.

Монтажные работы состоят из:

• Подготовки котлована;
• Среза грунта с дна;
• Отсыпки гравийного основания;
• Установки дренирующих элементов;
• Засыпки гравием;
• Укрытия геотекстилем;
• Финальной засыпки.

Санитарные нормы для дренажных тоннелей аналогичны полям аэрации и составляют 15 метров.

После рытья котлована производится срезка грунта с его дна. Далее насыпается гравийная подушка толщиной от 200 мм. На нее устанавливаются инфильтраторы, соединяющиеся трубами с септиком и между собой. В конце каждого тоннеля делается вентиляционный фановый стояк с выводом на высоту от 70 см над уровнем почвы.

Если используются дренажные элементы со сплошным сводом, расположенные вплотную друг к другу, далее возможна финальная засыпка грунтом без использования геотекстиля.

Если же между ними остаются промежутки, геотекстиль сначала следует уложить на стенки котлована для предохранения гравийного основания от смешивания с почвой. Далее дренажные тоннели засыпаются щебнем доверху и производится их укрытие геотекстилем.

Для финальной засыпки может использоваться выбранный ранее грунт.

Инженер конструктор. Стаж в проектировке очистных сооружений — 18 лет.

Заказать монтаж септика

Все перечисленные сооружения не работают при высоком УГВ. Когда грунтовые воды близко, возможно применение фильтрующей насыпи из щебня с проложенными в ней дренажными тоннелями. Высота должна составлять не менее 1 м. Однако подобная система будет дорогой. Водоотвод из септика самотеком в этом варианте невозможен. Потребуется принудительная подача дренажным насосом.

Расчет размеров и стоимости фильтрационного поля

Создание поля фильтрации для септика осуществляется по заранее составленному проекту с включением следующих данных:

• площадь участка под поле;
• подготовительные работы;
• перечень оборудования;
• расчет материальных затрат.

Чтобы не ошибиться при расчете параметров поля фильтрации для септика, надо знать количество поступающей воды в течение суток и состав грунта.

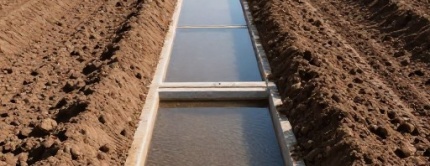

Зная эти показатели, можно воспользоваться таблицей:

Допустим, есть септик объемом 8 куб. на территории участка с песчаным грунтом. В графе «Объем септика» находим цифру 8. В графе «Тип грунта» – «Песок». Для очистки воды из септика необходимо 4 метра перфорированной трубы. Это приблизительный расчет.

О выборе септика с учетом количества человек проживающих в доме можно посмотреть здесь:

Чтобы определить площадь поля, нужно суточный объем стоков разделить на коэффициент фильтрации грунтов.

На основании полученных данных рассчитываем количество труб, вентиляционных отводов и засыпки из песка, гравия и грунта. После этого рассчитываем стоимость сооружения путем сложения статей расходов.

При подсчетах затрат на строительство следует учесть:

• работы по выемке грунта;
• покупка и доставка фильтрующих материалов;
• цена труб, соединительных устройств и геотекстиля;
• уборка отходов земли после окончания работ;
• заказ проекта.

Виды фильтровальных сооружений

Существует 3 типа основных дренажных систем для септика:

• Фильтрующие колодцы;
• Аэрационные поля;
• Тоннели.

Их выбор зависит от производительности устройства и индивидуальных условий на участке.

Фильтрующие дренажные колодцы

Представляют собой колодец с гравийной подушкой — донным фильтром на дне. Через него стоки просачиваются в почву, проходя предварительную очистку.

Поля подземной фильтрации (аэрации)

Это система перфорированных труб, которые укладываются на щебневую подушку. Сверху закрыты почвой и укрыты геотканью. В отличие от колодцев, они могут иметь значительно большую площадь рассеивания стоков и высокую производительность.

Являются разновидностью полей подземной фильтрации. Вместо труб здесь используются специальные тоннели или по-другому — дренажные элементы. Они выполняют ту же функцию, что и трубы в поле аэрации, рассеивая стоки. Но благодаря своей форме и размеру тоннели значительно увеличивают эффективную площадь контакта стоков с почвой и КПД системы.

Возможные причины засорения фильтрационного поля. Как не допустить этого

Поля фильтрации для септиков со временем снижают свою производительность. Это естественное явление, вызванное снижением пропускной способности фильтрующего слоя. Для восстановления работы сооружений потребуется замена фильтрующего слоя, либо перенос конструкции в другое место. Иными словами, строительство новых сооружений.

Но не все так плохо. Процесс заиливания можно замедлить с помощью ряда мероприятий:

• слой гравия покрывать геотекстилем, чтобы не дать проникнуть твердым частицам в фильтрующий слой;
• повысить качество воды после септика (правильный расчет объема установки). Объем септика меньше расчетного способствует избыточному поступлению взвешенных веществ на очистку;
• приобрести септик заводского изготовления. Устройства снабжены биофильтрами, позволяют достигнуть требуемой очистки от вредных веществ (до 75%).

Монтаж

Выполнение монтажа своими руками поводится так:

• производится копка траншей для прокладки дренажных труб согласно составленному проекту;
• в траншеи укладывается геотекстиль так, чтобы края ткани выступали за края траншей;
• на геотекстиль насыпают щебень средней фракции, толщина слоя – 40 см;

• далее проводится укладка дренажных труб, на которые сверху насыпают слой щебня высотой 10 см;
• после этого нужно завернуть геотекстиль, обернув таким образом фильтрующий слой;
• затем насыпается слой песка и проводится окончательная засыпка грунтом.

Как расположить септик на участке?

Бетонные кольца служат хорошим материалом для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика обходится в два раза дешевле покупки станции очистки.

Перед началом работы необходимо определить вид грунта на участке. От его характеристик зависит выбор системы фильтрации, так как конструкция септика из бетонных колец предполагает несколько емкостей. По по санитарным нормативам вода должна подвергаться трехсуточному и более отстаиванию перед ее сбросом в грунт.

Вид грунта можно определить, выкопав шурф, опросив соседей, владеющих скважиной или колодцем, запросив сведения в организации, проводящей строительство или бурение неподалеку от участка.

Чуть выше коэффициент фильтрации у суглинков, слегка больше у супесей. Однако их фильтрационных свойств все равно недостаточно для устройства на перечисленных глинистых грунтах систем грунтовой доочистки стоков.

К тому же практически всем глинистым грунтам свойственна пучинистость – способность увеличиваться в размерах в процессе промерзания и уменьшаться при оттаивании. Указанные подвижки грунта могут запросто вытолкнуть бетонные емкости наружу, полностью разрушить или просто сдавить их до появления трещин.

Если участок располагается в холмистой местности, с большой долей вероятности он имеет грунт скального типа. В этом случае нужно сделать выбор в пользу наземных станций очищения или накопительных емкостей

Песчаные, гравийные, галечниковые и щебенистые осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее передвижению в нижележащие слои.

Правда крупнообломочные отложения, такие как гравий и галечник, залегают преимущественно в поймах рек, а щебень у подножия горных образований.

Пропускная способность глины практически равна нулю. Грунт такого типа относится к разряду водоупоров – водоотталкивающих пород, не впитывающих и не пропускающих через свою толщу воду

На речных и горных склонах фильтрующие сооружения не устраивают, т.к. часть дренирующей жидкости не сможет пройти достаточный для утилизации в грунт цикл доочистки.

Потому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности сложения, кроме пылеватого.

Кроме геологических условий необходимо соблюдать нормы его расположения от жилых зданий и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко от места произрастания деревьев, так как их корневая система может нанести вред конструкции

Если пренебречь санитарными нормами, может произойти биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, которая вызывает сильнейшее отравление. Она легко попадает к источнику питьевой воды через подземные воды.

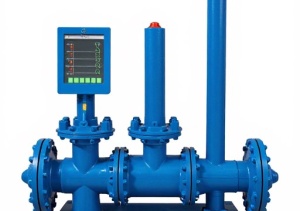

Поле инфильтрации вертикального типа.

Поле инфильтрации вертикального типа позволяют закачивать воду в песчаные слои расположенные на глубине более 4 м.

Перед принятием решения строить поля инфильтрации вертикального типа, необходимо провести геологическое исследование грунтов.

Запрещается сброс в водоносные слои. Данный тип инфильтрационных полей делается совместно с фирмой, специализирующейся на бурение скважин.

Более подробная информация о инфильтрационном поле вертикального типа смотрите здесь: вертикальный дренаж

Процесс аэрации

В широком смысле аэрацией называют процесс насыщения воздухом или кислородом. Отсюда и происходит данное название: «аэро» в переводе с древнегреческого – «воздух». При аэрации поступающий воздух и содержащийся в нём кислород вступает в тесный контакт с водой. Цели этого бывают самые различные:

• Насыщение воды кислородом, необходимым для жизнедеятельности обитающих в ней живых существ и растений.
• Окисление содержащихся в воде примесей железа («обезжелезивание»).
• Удаление вредных растворённых газообразных примесей – оксида углерода,сероводорода и т.д.

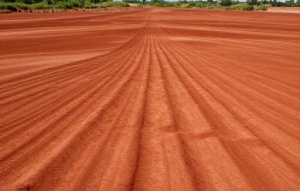

В случае с полями фильтрации, аэрация осуществляется при помощи регулярного вспахивания почвы. Поступающий в грунт воздух способствует развитию микроорганизмов, перерабатывающих органические канализационные остатки.
