Как приготовить раствор для кладки печи из глины и песка пропорции

Строим на века! Верные пропорции глины и песка для кладки печи

Глиняный раствор для печной кладки делают из природных материалов.

Глина имеет такой же коэффициент линейного расширения, что и кирпичи, которые сделаны из этого сырья.

Застывшая глиняная смесь – крепкий и долговечный материал, она не разрушается десятки лет.

Состав глиняного раствора для кладки печей, пропорции

Раствор используют для кладки самой печи, но для дымохода лучше подходят смеси на основе извести и бетона. Они меньше подвержены растрескиванию от действия печных газов и горячего дыма.

Фото 1. Глиняный раствор наносится на кирпичи, таким образом происходит соединение блоков.

Глиняный раствор содержит 2 основных ингредиента — глину и песок. Для прочности в смесь иногда добавляют поваренную соль (расход которой от 80 до 250 граммов на ведро раствора), цемент (0,75—1 кг на ведро) и жаропрочный клей (по инструкции на упаковке).

Справка. Количество глины в растворах для кладки зависит от ее качества и составляет от 20 до 100% объема смеси.

На сотню кирпичей тратится 30—36 дм 3 глиняно-песчаной пасты (три ведра). Толщина швов в кладке составляет 3—4 мм, но не более 5 мм.

Рекомендации по изготовлению

В строительных магазинах продают готовые фасованные смеси для кладки. Они состоят из высококачественной глины, смешанной с мелкозернистым песком.

Чтобы сделать раствор для кладки своими руками, приходится брать песок и глину на местности. Печники иногда используют несколько видов сырья с разных участков. Чтобы не ошибиться и не привезти неподходящий материал, полезно посоветоваться с местными мастерами.

Какую глину выбрать и как определить ее качество

Глина — тонкодисперсная горная порода с размером частиц в тысячные доли миллиметра. Химическая формула основной массы породы — Al₂O₃. Этот материал очень пластичен, податлив к механическому воздействию, глиняная паста выдержит самую тонкую лепку. Объем набухшего от воды сырья увеличивается до двух раз.

В состав глин входят оксиды железа и других металлов, растительные остатки, углеводороды, карбонаты, частички мела, сульфид железа. Примеси придают этой горной породе различные цвета.

Жирные глины тонкодисперсные, они высокопластичны. При высыхании сырье сильно растрескивается, хотя засохшие кусочки обладают высокой прочностью. В таких породах содержится от 3 до 15% песка.

Тощие (обогащенные песком) глины, наоборот, обладают низкой пластичностью. При высыхании они становятся непрочными, разрушаются из-за высокого содержания зернистого материала и по составу близки к супесям. В них — более 80% песка.

Глины нормального (среднего) состава не растрескиваются после высыхания, не крошатся при механическом воздействии.

Качество сырья определяется опытным путем. Существует несколько способов определения жирности глин:

Способ 1. Из глины, которая была замочена сутки назад, скатывают колбаски-жгуты толщиной до полутора миллиметров и длиной до 20—22 см. Ими обертывают цилиндрический предмет с длиной окружности около 50 см.

Жирная, вязкая глина плавно и легко растягивается без разрывов. Когда сырье имеет нормальный состав, то на жгутике от растяжения возникнут небольшие трещины. Жгут из тощей глиняной массы при растягивании разорвется.

Способ 2. Сухой материал заливают водой и размягчают до состояния жидкого теста. Размокшую массу перемешивают деревянной лопаткой и поднимают ее вверх. Жирная, вязкая глина образует на лопатке слой, который сильно прилипает к дереву. Нормальная глина опадает с мешалки кусками. Тощая — опадает вся, на мешалке остается только влага.

Способ 3. На только что скатанную глиняную сферу нажимают дощечкой. Если материал имеет жирный состав, на сфере появятся трещины, когда он сплющен на половину диаметра. На сырье нормального состава трещины появятся при сплющивании на треть диаметра, на тощих глинах — при легком сплющивании.

Способ 4. Глину размачивают и разминают. Количество воды должно быть небольшим, как для пельменного, упругого теста. Из этого материала скатывают сферу диаметром 40—50 мм и делают лепешку толщиной 25—30 мм. Образцы сушат пару дней.

• На жирной, пластичной глине после сушки появятся трещинки.
• Если сырье имеет нормальный состав, трещин не будет.
• На тощей, насыщенной грубыми примесями, глине трещин не будет, но шарик будет непрочным и при механическом воздействии рассыплется.

Если шар сбросить с метровой высоты, жирная (и нормальная) глина не разобьется. Шар, слепленный из тощей глины, насыщенной грубой фракцией, разобьется на множество кусочков и песчинок.

Какой песок приготовить

В глиняный раствор досыпают только мелкий песок с диаметром песчинок до 1,5 миллиметров. Для кладки подойдет песок смешанного состава (кварц, полевые шпаты, кусочки других минералов, слюда) или чистый кварцевый песок.

Удаление примесей

Практически все карьерные глины и пески содержат примеси и требуют очистки. Из сырья разными способами удаляют остатки растений, корешки, песчинки, гальку, кусочки щебня.

Как удалить примеси из глины

Примеси сильно ухудшают качество кладки. Очистка сырья проводится в три этапа:

• ручная выборка остатков растений, корней, щебня, гальки;
• просеивание через металлическое решето с размером отверстий 1,5 мм;
• замачивание глины;
• протирание через металлическое мелкоячеистое решето.

Фото 2. Процесс просеивания глины через металлическое решето. Надо нажимать на неё ладонью, чтобы все частички проходили через сетку равномерно.

На практике для очистки глины для раствора мастера обходятся без трудоемкого процесса отмачивания сырья.

Как удалить примеси из песка

Песок считается подготовленным, когда вода, проходящая через него, станет чистой. Чтобы подготовить материал, нужно выполнить следующие действия:

Растворы для печей: разновидности, способы замеса

От правильно замешанного раствора зависит качественная кладка печи, ее герметичность, термостойкость, прочность в течение лет. Нехватка или переизбыток любой составляющей приводит к его растрескиванию, нарушению целостности, утечке угарного газа. Для работ используют керамический кирпич, и именно глиняный раствор для кладки печи является однородным с ним по составу. Он обеспечивает единую структуру конструкции с одинаковыми физическими свойствами раствора и кирпича. Именно поэтому самым лучшим считается глиняный раствор.

Как замесить глиняный раствор?

Пропорциональный состав вяжущих компонентов определяет назначение смеси: кладочная или отделочная. Они могут состоять не из одного вяжущего, а из двух, например, глины и цемента. Заполнитель придает жесткость застывшей смеси, и его небольшой переизбыток не вредит качеству кладки. Снижает прочность даже небольшой избыток вяжущего (в данном случае — глины). Именно поэтому считается: чем меньше ее в растворе, тем выше его качество. Однако лучше не заменять ее цементом и известью, это делают лишь в случаях отсутствия глины.

Консистенция смеси должна быть достаточно пластичной, вязкой, но не жидкой, и тем более — она не должна крошиться. Корпус печи не должен иметь толстых кладочных швов, оптимальная толщина 3-4 мм. Зерно песка не должно превышать 1 мм. Однако допускается применение и более крупного песка, но тогда его количество изменится.

Точные пропорции зависят от качества глины:

• тощая требует уменьшения объема песка,
• жирная разбавляется в соотношении 1:2 (глина:песок).

Итак, пропорции для мелкого песка и качественной глины составляют 1:1. Примешивание различных добавок приведет к их изменению в сторону уменьшения.

Добавки

Соль и цемент добавляют по своему усмотрению. Стандартно состав раствора для кладки печи не предусматривает их домешивание. Однако если решено сделать сложную смесь, пропорции соблюдают следующие (на 10 кг глины): соль 150 г, цемент М400 1 кг. А также: глина 2 ведра, песок 2 ведра. Этого количества хватает на кладку 100 кирпичей.

• в корыто насыпают глину, заливают небольшим количеством воды и дают ей размокнуть от 6 часов до 2-х суток;
• регулярно в течение этого времени ее перемешивают (можно надеть резиновые сапоги, топтать глину); всего понадобится воды 1/4 часть от общего объема глины;
• добавляют просеянный песок, перемешивают лопатой; если смесь медленно сползает с лопаты — это ее оптимальная консистенция.

Определение пластичности готовой смеси осуществляют следующим способом: лепят жгутик толщиной 1,5 см, длиной 20 см. Соединяют его в кольцо вокруг деревянной заготовки диаметром 5 см. Жгутик должен равномерно вытягиваться. Если же он рвется, концы разрыва должны быть острыми. Отсутствие трещин на сгибе означает, что смесь слишком жирная; если происходят множественные разрывы — раствор тощий. В первом случае добавляют песок, во втором — глину. Надо добиться образования на сгибе нескольких мелких трещин.

Разновидности известковых растворов для печи

Для дымохода использовать глиняную смесь нежелательно в части, возвышающейся над кровлей. Из-за образования конденсата глина дает трещины и разрушается. В этом случае приготовление раствора для кладки печей осуществляют на основе известкового теста. Такие же смеси используют и для кладки фундамента под печь.

Состав раствора:

• песок 3 части,
• известковое тесто 1 часть.

Известковое тесто получают соединением 3 частей воды и 1 части негашеной извести. Она имеет пластичную консистенцию, похожую на размягченную жирную глину. Плотность правильно приготовленного известкового теста составляет 1400 кг/м3. Для кладки печных дымоходов и фундаментов его покупают в готовом виде в строительных магазинах.

Гашение извести осуществляется в специальных заводских цехах в известегасильных машинах. Самостоятельно изготавливать тесто не рекомендуется, так как известь приводит к ожогам кожи и дыхательных путей. Для сохранения здоровья надо применить жесткие меры безопасности: надеть перчатки, очки, респиратор, пыленепроницаемую одежду.

Жирность известкового теста влияет на количество добавляемого песка. Слишком жирное потребует до 5 частей песка, чтобы добиться нормальной консистенции раствора. Перед соединением компонентов тесто следует протереть сквозь сито с ячейками 1х1 см. Для достижения необходимой консистенции добавляют воду.

Можно улучшить прочность добавлением цемента. Полученная известково-цементная смесь с двумя вяжущими и заполнителем имеет также высокую влагоустойчивость. Следующие пропорции раствора для кладки печи, фундамента и дымохода позволяют добиться лучшего его качества:

• цемент 1 часть,
• песок 8-10 частей,
• известковое тесто 2 части.

Последовательность работ следующая: отдельно смешивают цемент и песок. Известковое тесто разбавляют до вязкого состояния водой. Затем в него добавляют смешанные сухие компоненты и перемешивают. Для вязкости снова добавляют воду маленькими порциями.

Бетонная и жаростойкая бетонная смеси

Бетонный раствор также применяют для печного фундамента и дымохода выше кровли. Его прочность не уступает известковому, твердение начинается уже через 45 минут. Перед смешиванием компоненты просеивают сквозь сито. Сначала в емкость насыпают песок, сверху на него — цемент. Перемешивают до однородности, после этого добавляют воду. Важно добиться вязкой консистенции, не густой и не слишком жидкой.

Для монолитной топки применяют жаростойкую бетонную смесь. Ее состав следующий:

1. портландцемент М400 1 часть,
2. щебень кирпича 2 части,
3. песок 2 части,
4. шамотный песок 0,3 части.

Прочность повышается, если вместо обыкновенного песка взять кварцевый. Огнеупорный бетон отличается крупными фракциями (до 10 см) и высокой плотностью. Стандартно применяют следующие пропорции: на 20 кг смеси берут 8 л воды. Перемешивание осуществляют механическим способом, например, в специальной мешалке.

Можно использовать и лопату, но тогда качество будет ниже, так как невозможно вручную добиться хорошей однородности. Увеличивать количество воды нежелательно, так как это снизит физические свойства смеси. При этом перемешивание продолжают даже, если есть уверенность, что воды не хватает. Работать с таким раствором надо быстро в связи с его быстрым застыванием.

Пропорции глины и песка для замазки печи – как приготовить раствор для кладки печки из кирпича

Песок – рыхлая смесь из зерен горных пород. Размеры гранул – от 0,16 до 5 мм. Часто материал состоит только из оксида кремния, но включает самые разные примеси. Песок добывают из карьеров, со дна водоемов и рек, получают искусственно. Свойства материалов различаются и имеют разное применение. Часто применяют сырье для приготовления раствора для кладки печи из кирпича.

Глина – мелкозернистая осадочная порода. Состоит из нескольких минералов: монтмориллонита, каолинита, других слоистых алюмосиликатов. В сухом состоянии она напоминает пыль, в увлажненном становится пластичной.

Раствор глины и песка для печки из кирпича

Оба материала относятся к осадочным горным породам, однако свойства их буквально противоположны. Песок впитывает влагу – до 10%, но при этом не изменяет физических характеристик, не образует с водой истинных растворов или взвесей. Он служит наполнителем строительной смеси и обеспечивает ей плотность и структуру. Читайте про плотность строительного песка.

Глина набухает в воде, увеличиваясь в объеме и приобретая другое свойство – пластичность. Ей можно придавать любую форму.

Для кладки кирпича используются самые разные составы. Наиболее известен цементный – смесь цемента и песка. Он твердеет в условиях высокой влажности, что делает его незаменимым при возведении зданий из кирпича или камня. Глиняно-гипсовый имеет другие свойства: гипс воспроизводит сложные и тонкие формы, но боится влаги. Гипсовой штукатуркой отделывает стены только в сухих жилых помещениях. Про сухую универсальную смесь М 150 расскажет этот материал.

Глиняно-песчаный раствор – вариант для кладки печей и каминов. Этот состав выдерживает действие высокой температуры и под влиянием огня становится только крепче.

Технические характеристики и свойства песка и глины

Печь – сооружение особое. Кирпичи и соединяющий их раствор подвергаются тяжелой нагрузке: в топке температура достигает +950–1000 С, а в верхней части дымоходной трубы составляет всего +50 С. Материалы должны выдерживать подобные перепады, так что подбирают их тщательно. Про глиняный раствор для кладки печей из кирпича читайте тут.

Для стен печи берут состав на базе красной глины. Для топочной камеры и дымохода нужен огнеупорный шамотный состав из шамотного песка и глины.

Параметры	Речной песок	Шамотная глина	Красная
Удельный вес, кг, куб м	1,5	1,6–1,9	Не определяется
Величина зерна, мм	От 0,16 до 2	2	От 2 до 5
Минеральный состав	Кремнезем	Кварц, каолины	Каолинит, иллит, другие минералы
Содержание примесей, %	0,7–1	До 1	От 5 до 9
Число пластичности	–	–	0,1–0,27
Температуры плавления, С	1700–1800	1550–1580	1100

Состав

Глина выступает связующим в строительном растворе. Ее главное свойство – пластичность, определяемая таким показателем, как число пластичности или жирность. Это изменяемый параметр. Состав смеси зависит от того, какой материал используют.

1. Жирность глиняной смеси можно оценить без специальных измерительных приборов. Горсть состава увлажняют и разминают. Если материал приобретает консистенцию и эластичность пластилина – глина жирная. Если комок рассыпается – тощая.
2. Более точный метод таков: в 500 мл глины добавляют 100–150 мл воды, размешивают до однородности, чтобы материал не прилипал к коже. Из смеси скатывают 2 шарика величиной в 50 мм и один расплющивают в лепешку. Образцы оставляют высыхать на воздухе 2–3 дня.

Если на тестовых комочках после высыхания появились трещины – глина жирная, ее смешивают с большим количеством песка. Если шарик, брошенный с высоты 1 м, разбивается на куски – слишком тощая. Ее смешивают с более жирными сортами.

Оптимален для печных работ сорт, комок из которого не разбивается, падая на пол.

Пропорции печной смеси определяет число пластичности: на 1 часть глины берут от 2 до 5 долей песка. В зависимости от жирности материала раствор для кладки готовят так: на 1 часть глины добавляют от 2 до 5 частей чистого речного песка.

Для топочной камеры состав изготавливают другой. На 1 часть огнеупорной глины кладут 1 часть обычной красной и 4 части шамотного песка. Шамот – не природный материал. Его получают дроблением шамотного кирпича. Его можно заменить обычным речным песком, но такой вариант менее надежен, он выдерживает меньшие температурные перепады. Про известковый раствор для кладки кирпича узнайте здесь.

Как проверить правильность пропорций

Качество смеси проверяют постоянно по мере ее изготовления:

1. При замешивании ингредиенты довольно быстро образуют однородную массу, так как оба компонента способны впитывать влагу. Но если, постояв полчаса, состав расслаивается – глина тощая, мало набухает и содержит много песка.
2. Расслоение вызывается также избытком воды. Ее просто сливают. Другой тест: снять мастерком слой массы. Если поверхность с трещинками, «рваная» – воды слишком мало.
3. Если смесь приняла нужную консистенцию, но прилипает к лопате или к рукам – используется слишком жирная глина, нужно добавить речного песка.

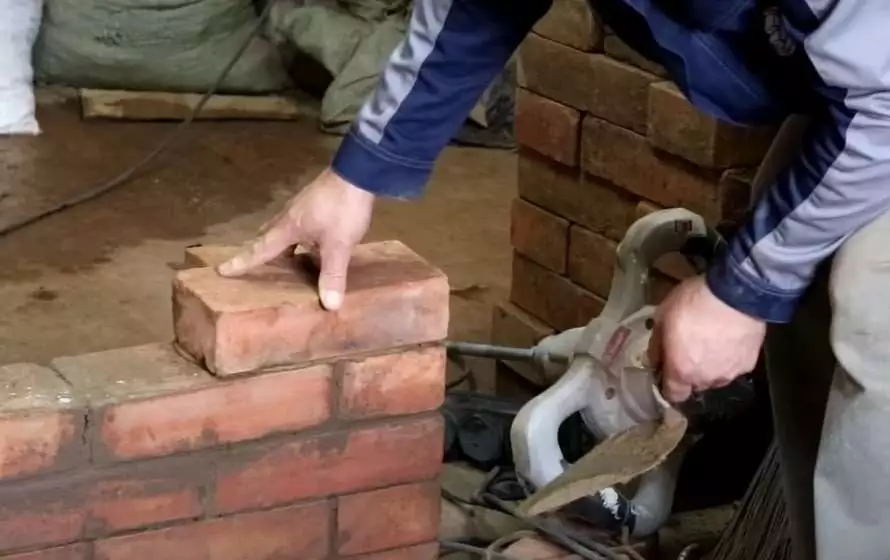

4. Перед сооружением печи выполняют тестовую кладку из 2–3 кирпичей. Если швы между камнями не заполняются полностью, состав слишком тощий. Его обогащают добавкой жирного сорта.

Глиняная масса застывает очень долго. Изготавливают ее в объеме, достаточном для работы на весь день.

Теплоемкость смеси

Чтобы нагреть глиняный раствор на 1 градус понадобится 900 Дж. Это и есть теплоемкость смеси. На практике значение далеко не такое точное, поскольку речь идет о неоднородном составе. Параметр зависит от общего количества шамота. Чем его больше, тем более высокой тепловой емкостью обладает готовая строительная смесь. Какой кирпич выбрать для кладки печей расскажет эта ссылка.

Этот параметр очень важен, так как задача печи – равномерная и длительная передача тепла.

Где лучше применять смесь

Глиняные строительные смеси необходимы, когда сооружение подвергается действию разных температур. Также их пластичные свойства востребованы при отделке помещений. Оба материала активно используют и при изготовлении гончарных изделий, но здесь смесь используют другую.

Для кладки и ремонта печей – пропорции

Соотношение компонентов выбирают с учетом того, насколько сильно нагревается часть печной конструкции:

1. Глиняный раствор применяют при сооружении теплоаккумулирующей области. Она нагревается до 550–600 С, не соприкасается с пламенем, не подвергается действию окисей. Распушка, исток дымохода также нагреваются не сильно – до 400 С, хотя и охлаждаются сильнее. Пропорции определяет показатель пластичности: от 2 до 5 долей песка на 1 долю глины. раствор можно нагревать до 1200 С и выше. Он нужен для кладки топочной камеры. В отдельных случаях вся печь или камин выполняются из шамота. Обычное соотношение: 30% глины и 70% шамота. Но если глиняная смесь жирная, пропорции изменяют – 50:50.
2. 1, 2 ряд печи можно класть на известково-песчаный вариант.
3. Цемент не эластичен и разрушается при большом нагреве. Смеси на его основе годятся только для фундамента и оголовка дымохода.

Допускается заменить шамотный раствор цементно-шамотной смесью. Она лишь немного уступает шамоту по огнестойкости, но очень быстро схватывается. После приготовления раствора его нужно использовать за 45 минут.

Для штукатурки – соотношение материалов

Для отделочных работ применяют белую, красную глину разной жирности. Песок берут только самый чистый – речной, морской, намывной карьерный, мелкой или средней фракции. Соотношение стандартное: при высокой жирности 1:5, при средней – 1:3, при тощей – 1:2. Читайте про отличия карьерного от речного.

Характеристики выбирают в соответствии с назначением штукатурного состава. Для выравнивания стены и заделки дефектов нужна штукатурка, хорошо заполняющая неровности, быстро схватывающаяся. Для него предпочтительнее брать карьерный или искусственный песок: его зерна имеет угловатую форму, шероховаты и лучше сцепляются с вяжущим компонентом. Для декоративной отделки выбирают речной: частицы его имеют скругленную форму и более равномерно распределяются по объему материала.

Для пескоструйных работ

Для пескоструек применяют только песок или шлак. Лучший выбор – сыпучий желтый или белый кварц. Для разных работ нужны разные фракции:

1. Пылевидная – с размерами зерен до 0,1 мм. Обрабатывают непрочные поверхности, с целью создать матовый фон или рисунок.
2. Средняя – 0,1–0,4 мм. Так получают сложные изображения на стекле и зеркале с разной степенью матовости.
3. Относительно крупную фракцию частицами до 1 мм, используют для получения объемных изображений.

Для строительных работ

Материалы выступают основой практически всех строительный смесей и искусственных материалов. Красный кирпич получают обжигом глины, кладочный раствор и бетон содержит либо песок, либо каолиновые минералы, отделка всегда включает какой-либо из материалов. Про технические условия для негашеной комовой извести читайте в этой статье.

Укладочную смесь подбирают исходя из свойств материала и характера работы. Силикатный камень кладут на цементный раствор, а красный – на глиняно-песчаный. Причина – соответствие тепловых и прочностных характеристик.

Как очистить глину от песка в домашних условиях – как отделить

Перед изготовлением раствора из суглинка компоненты для него нужно подготовить – очистить. Делают это 2 способами:

Как приготовить раствор для кладки печи

Задумали сложить или отремонтировать печь самостоятельно? В этой статье мы расскажем, как правильно замешивать кладочную смесь из глины и песка. Поделимся максимально эффективным рецептом, который сформировали за годы работы.

Мы – компания «Печной мир» . С 2012 года в печном деле: продаём материалы, занимаемся проектированием и строительством печей, каминов и барбекю. Сотрудничаем с десятками опытных печников в четырёх регионах России.

От пропорций зависит, будет ли наш раствор эластичным, прочным и выдержит ли высокие температуры до 1000°С.

Чтобы добиться такого эффекта, раствор следует делать из 1 части глины и 2-3 частей песка. Количество воды измеряем опытным путем во время приготовления – обычно это 1/4 часть от общей массы.

Переходим к приготовлению

Этот процесс состоит из трех шагов:

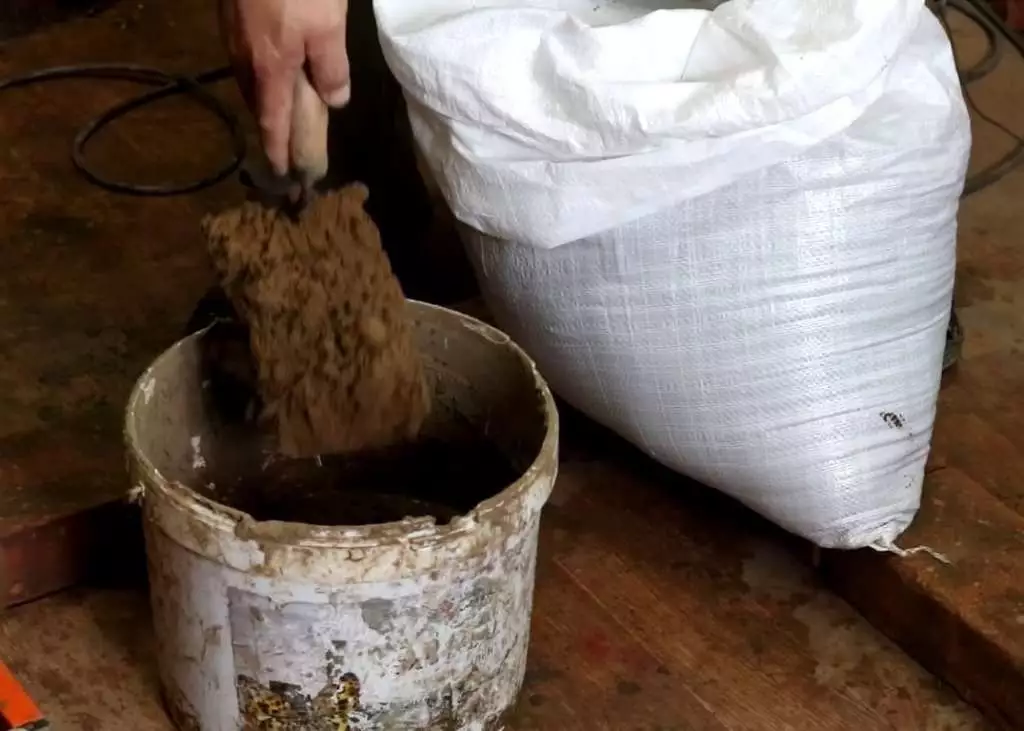

1) Наливаем в ёмкость воды, добавляем туда глину и оставляем на сутки, чтобы она набухла. Чем дольше она стоит замоченная, тем лучше.

2) После этого глину необходимо взбить до густоватого, кисельного состояния.

Определить правильную консистенцию глины можно переливанием: водный глиняный раствор напоминает блинное тесто или кефир – мы, печники, называем его глиняным молочком. В таком состоянии глина и должна быть под рукой во время работы.

Когда молочко настоится после перемешивания, в верхней части емкости (примерно 1/3) аккумулируется более качественная, мелкая глина – смешивать с песком нужно именно её.

3) Далее переходим к приготовлению рабочего раствора – добавляем песок в наше молочко. Песок должен быть мелким или среднезернистым, с содержанием глины не более 25%.

Снова хорошенько перемешиваем, а консистенцию раствора определяем с помощью мастерка: если его перевернуть – глина не упадёт, а если чуть-чуть потрясти, то слетит обратно в емкость. Такой раствор можно положить на достаточно тонкий шов в 4-7 мм.

Наш способ приготовления гарантирует качество раствора. Обращайтесь к нам, если у вас остались какие-либо вопросы.

А если вы хотите приобрести готовые кладочные смеси или штукатурные смеси, то в нашем магазине большой выбор таких товаров.

Чтобы купить кладочную смесь, переходите в наш каталог по ссылке или звоните по номеру.

Например, смесь кладочная терракот – это товар, которым часто пользуются наши мастера и покупатели. Она упрощает работу с кладкой, выдерживает температуры более 1500°С и не выделяет вредных веществ.

Строим на века! Верные пропорции глины и песка для кладки печи

Глиняный раствор для печной кладки делают из природных материалов.

Глина имеет такой же коэффициент линейного расширения, что и кирпичи, которые сделаны из этого сырья.

Застывшая глиняная смесь – крепкий и долговечный материал, она не разрушается десятки лет.

Состав глиняного раствора для кладки печей, пропорции

Раствор используют для кладки самой печи, но для дымохода лучше подходят смеси на основе извести и бетона. Они меньше подвержены растрескиванию от действия печных газов и горячего дыма.

Фото 1. Глиняный раствор наносится на кирпичи, таким образом происходит соединение блоков.

Глиняный раствор содержит 2 основных ингредиента — глину и песок. Для прочности в смесь иногда добавляют поваренную соль (расход которой от 80 до 250 граммов на ведро раствора), цемент (0,75—1 кг на ведро) и жаропрочный клей (по инструкции на упаковке).

Справка. Количество глины в растворах для кладки зависит от ее качества и составляет от 20 до 100% объема смеси.

На сотню кирпичей тратится 30—36 дм 3 глиняно-песчаной пасты (три ведра). Толщина швов в кладке составляет 3—4 мм, но не более 5 мм.

Рекомендации по изготовлению

В строительных магазинах продают готовые фасованные смеси для кладки. Они состоят из высококачественной глины, смешанной с мелкозернистым песком.

Чтобы сделать раствор для кладки своими руками, приходится брать песок и глину на местности. Печники иногда используют несколько видов сырья с разных участков. Чтобы не ошибиться и не привезти неподходящий материал, полезно посоветоваться с местными мастерами.

Какую глину выбрать и как определить ее качество

Глина — тонкодисперсная горная порода с размером частиц в тысячные доли миллиметра. Химическая формула основной массы породы — Al₂O₃. Этот материал очень пластичен, податлив к механическому воздействию, глиняная паста выдержит самую тонкую лепку. Объем набухшего от воды сырья увеличивается до двух раз.

В состав глин входят оксиды железа и других металлов, растительные остатки, углеводороды, карбонаты, частички мела, сульфид железа. Примеси придают этой горной породе различные цвета.

Жирные глины тонкодисперсные, они высокопластичны. При высыхании сырье сильно растрескивается, хотя засохшие кусочки обладают высокой прочностью. В таких породах содержится от 3 до 15% песка.

Тощие (обогащенные песком) глины, наоборот, обладают низкой пластичностью. При высыхании они становятся непрочными, разрушаются из-за высокого содержания зернистого материала и по составу близки к супесям. В них — более 80% песка.

Глины нормального (среднего) состава не растрескиваются после высыхания, не крошатся при механическом воздействии.

Качество сырья определяется опытным путем. Существует несколько способов определения жирности глин:

Способ 1. Из глины, которая была замочена сутки назад, скатывают колбаски-жгуты толщиной до полутора миллиметров и длиной до 20—22 см. Ими обертывают цилиндрический предмет с длиной окружности около 50 см.

Жирная, вязкая глина плавно и легко растягивается без разрывов. Когда сырье имеет нормальный состав, то на жгутике от растяжения возникнут небольшие трещины. Жгут из тощей глиняной массы при растягивании разорвется.

Способ 2. Сухой материал заливают водой и размягчают до состояния жидкого теста. Размокшую массу перемешивают деревянной лопаткой и поднимают ее вверх. Жирная, вязкая глина образует на лопатке слой, который сильно прилипает к дереву. Нормальная глина опадает с мешалки кусками. Тощая — опадает вся, на мешалке остается только влага.

Способ 3. На только что скатанную глиняную сферу нажимают дощечкой. Если материал имеет жирный состав, на сфере появятся трещины, когда он сплющен на половину диаметра. На сырье нормального состава трещины появятся при сплющивании на треть диаметра, на тощих глинах — при легком сплющивании.

Способ 4. Глину размачивают и разминают. Количество воды должно быть небольшим, как для пельменного, упругого теста. Из этого материала скатывают сферу диаметром 40—50 мм и делают лепешку толщиной 25—30 мм. Образцы сушат пару дней.

• На жирной, пластичной глине после сушки появятся трещинки.
• Если сырье имеет нормальный состав, трещин не будет.
• На тощей, насыщенной грубыми примесями, глине трещин не будет, но шарик будет непрочным и при механическом воздействии рассыплется.

Если шар сбросить с метровой высоты, жирная (и нормальная) глина не разобьется. Шар, слепленный из тощей глины, насыщенной грубой фракцией, разобьется на множество кусочков и песчинок.

Какой песок приготовить

В глиняный раствор досыпают только мелкий песок с диаметром песчинок до 1,5 миллиметров. Для кладки подойдет песок смешанного состава (кварц, полевые шпаты, кусочки других минералов, слюда) или чистый кварцевый песок.

Удаление примесей

Практически все карьерные глины и пески содержат примеси и требуют очистки. Из сырья разными способами удаляют остатки растений, корешки, песчинки, гальку, кусочки щебня.

Как удалить примеси из глины

Примеси сильно ухудшают качество кладки. Очистка сырья проводится в три этапа:

• ручная выборка остатков растений, корней, щебня, гальки;
• просеивание через металлическое решето с размером отверстий 1,5 мм;
• замачивание глины;
• протирание через металлическое мелкоячеистое решето.

Фото 2. Процесс просеивания глины через металлическое решето. Надо нажимать на неё ладонью, чтобы все частички проходили через сетку равномерно.

На практике для очистки глины для раствора мастера обходятся без трудоемкого процесса отмачивания сырья.

Как удалить примеси из песка

Песок считается подготовленным, когда вода, проходящая через него, станет чистой. Чтобы подготовить материал, нужно выполнить следующие действия:

Пропорции глины и песка для замазки печи – как приготовить раствор для кладки печки из кирпича

Песок – рыхлая смесь из зерен горных пород. Размеры гранул – от 0,16 до 5 мм. Часто материал состоит только из оксида кремния, но включает самые разные примеси. Песок добывают из карьеров, со дна водоемов и рек, получают искусственно. Свойства материалов различаются и имеют разное применение. Часто применяют сырье для приготовления раствора для кладки печи из кирпича.

Глина – мелкозернистая осадочная порода. Состоит из нескольких минералов: монтмориллонита, каолинита, других слоистых алюмосиликатов. В сухом состоянии она напоминает пыль, в увлажненном становится пластичной.

Раствор глины и песка для печки из кирпича

Оба материала относятся к осадочным горным породам, однако свойства их буквально противоположны. Песок впитывает влагу – до 10%, но при этом не изменяет физических характеристик, не образует с водой истинных растворов или взвесей. Он служит наполнителем строительной смеси и обеспечивает ей плотность и структуру. Читайте про плотность строительного песка.

Глина набухает в воде, увеличиваясь в объеме и приобретая другое свойство – пластичность. Ей можно придавать любую форму.

Для кладки кирпича используются самые разные составы. Наиболее известен цементный – смесь цемента и песка. Он твердеет в условиях высокой влажности, что делает его незаменимым при возведении зданий из кирпича или камня. Глиняно-гипсовый имеет другие свойства: гипс воспроизводит сложные и тонкие формы, но боится влаги. Гипсовой штукатуркой отделывает стены только в сухих жилых помещениях. Про сухую универсальную смесь М 150 расскажет этот материал.

Глиняно-песчаный раствор – вариант для кладки печей и каминов. Этот состав выдерживает действие высокой температуры и под влиянием огня становится только крепче.

Технические характеристики и свойства песка и глины

Печь – сооружение особое. Кирпичи и соединяющий их раствор подвергаются тяжелой нагрузке: в топке температура достигает +950–1000 С, а в верхней части дымоходной трубы составляет всего +50 С. Материалы должны выдерживать подобные перепады, так что подбирают их тщательно. Про глиняный раствор для кладки печей из кирпича читайте тут.

Для стен печи берут состав на базе красной глины. Для топочной камеры и дымохода нужен огнеупорный шамотный состав из шамотного песка и глины.

Параметры	Речной песок	Шамотная глина	Красная
Удельный вес, кг, куб м	1,5	1,6–1,9	Не определяется
Величина зерна, мм	От 0,16 до 2	2	От 2 до 5
Минеральный состав	Кремнезем	Кварц, каолины	Каолинит, иллит, другие минералы
Содержание примесей, %	0,7–1	До 1	От 5 до 9
Число пластичности	–	–	0,1–0,27
Температуры плавления, С	1700–1800	1550–1580	1100

Состав

Глина выступает связующим в строительном растворе. Ее главное свойство – пластичность, определяемая таким показателем, как число пластичности или жирность. Это изменяемый параметр. Состав смеси зависит от того, какой материал используют.

1. Жирность глиняной смеси можно оценить без специальных измерительных приборов. Горсть состава увлажняют и разминают. Если материал приобретает консистенцию и эластичность пластилина – глина жирная. Если комок рассыпается – тощая.
2. Более точный метод таков: в 500 мл глины добавляют 100–150 мл воды, размешивают до однородности, чтобы материал не прилипал к коже. Из смеси скатывают 2 шарика величиной в 50 мм и один расплющивают в лепешку. Образцы оставляют высыхать на воздухе 2–3 дня.

Если на тестовых комочках после высыхания появились трещины – глина жирная, ее смешивают с большим количеством песка. Если шарик, брошенный с высоты 1 м, разбивается на куски – слишком тощая. Ее смешивают с более жирными сортами.

Оптимален для печных работ сорт, комок из которого не разбивается, падая на пол.

Пропорции печной смеси определяет число пластичности: на 1 часть глины берут от 2 до 5 долей песка. В зависимости от жирности материала раствор для кладки готовят так: на 1 часть глины добавляют от 2 до 5 частей чистого речного песка.

Для топочной камеры состав изготавливают другой. На 1 часть огнеупорной глины кладут 1 часть обычной красной и 4 части шамотного песка. Шамот – не природный материал. Его получают дроблением шамотного кирпича. Его можно заменить обычным речным песком, но такой вариант менее надежен, он выдерживает меньшие температурные перепады. Про известковый раствор для кладки кирпича узнайте здесь.

Как проверить правильность пропорций

Качество смеси проверяют постоянно по мере ее изготовления:

1. При замешивании ингредиенты довольно быстро образуют однородную массу, так как оба компонента способны впитывать влагу. Но если, постояв полчаса, состав расслаивается – глина тощая, мало набухает и содержит много песка.
2. Расслоение вызывается также избытком воды. Ее просто сливают. Другой тест: снять мастерком слой массы. Если поверхность с трещинками, «рваная» – воды слишком мало.
3. Если смесь приняла нужную консистенцию, но прилипает к лопате или к рукам – используется слишком жирная глина, нужно добавить речного песка.
4. Перед сооружением печи выполняют тестовую кладку из 2–3 кирпичей. Если швы между камнями не заполняются полностью, состав слишком тощий. Его обогащают добавкой жирного сорта.

Глиняная масса застывает очень долго. Изготавливают ее в объеме, достаточном для работы на весь день.

Теплоемкость смеси

Чтобы нагреть глиняный раствор на 1 градус понадобится 900 Дж. Это и есть теплоемкость смеси. На практике значение далеко не такое точное, поскольку речь идет о неоднородном составе. Параметр зависит от общего количества шамота. Чем его больше, тем более высокой тепловой емкостью обладает готовая строительная смесь. Какой кирпич выбрать для кладки печей расскажет эта ссылка.

Этот параметр очень важен, так как задача печи – равномерная и длительная передача тепла.

Где лучше применять смесь

Глиняные строительные смеси необходимы, когда сооружение подвергается действию разных температур. Также их пластичные свойства востребованы при отделке помещений. Оба материала активно используют и при изготовлении гончарных изделий, но здесь смесь используют другую.

Для кладки и ремонта печей – пропорции

Соотношение компонентов выбирают с учетом того, насколько сильно нагревается часть печной конструкции:

1. Глиняный раствор применяют при сооружении теплоаккумулирующей области. Она нагревается до 550–600 С, не соприкасается с пламенем, не подвергается действию окисей. Распушка, исток дымохода также нагреваются не сильно – до 400 С, хотя и охлаждаются сильнее. Пропорции определяет показатель пластичности: от 2 до 5 долей песка на 1 долю глины. раствор можно нагревать до 1200 С и выше. Он нужен для кладки топочной камеры. В отдельных случаях вся печь или камин выполняются из шамота. Обычное соотношение: 30% глины и 70% шамота. Но если глиняная смесь жирная, пропорции изменяют – 50:50.
2. 1, 2 ряд печи можно класть на известково-песчаный вариант.
3. Цемент не эластичен и разрушается при большом нагреве. Смеси на его основе годятся только для фундамента и оголовка дымохода.

Допускается заменить шамотный раствор цементно-шамотной смесью. Она лишь немного уступает шамоту по огнестойкости, но очень быстро схватывается. После приготовления раствора его нужно использовать за 45 минут.

Для штукатурки – соотношение материалов

Для отделочных работ применяют белую, красную глину разной жирности. Песок берут только самый чистый – речной, морской, намывной карьерный, мелкой или средней фракции. Соотношение стандартное: при высокой жирности 1:5, при средней – 1:3, при тощей – 1:2. Читайте про отличия карьерного от речного.

Характеристики выбирают в соответствии с назначением штукатурного состава. Для выравнивания стены и заделки дефектов нужна штукатурка, хорошо заполняющая неровности, быстро схватывающаяся. Для него предпочтительнее брать карьерный или искусственный песок: его зерна имеет угловатую форму, шероховаты и лучше сцепляются с вяжущим компонентом. Для декоративной отделки выбирают речной: частицы его имеют скругленную форму и более равномерно распределяются по объему материала.

Для пескоструйных работ

Для пескоструек применяют только песок или шлак. Лучший выбор – сыпучий желтый или белый кварц. Для разных работ нужны разные фракции:

1. Пылевидная – с размерами зерен до 0,1 мм. Обрабатывают непрочные поверхности, с целью создать матовый фон или рисунок.
2. Средняя – 0,1–0,4 мм. Так получают сложные изображения на стекле и зеркале с разной степенью матовости.
3. Относительно крупную фракцию частицами до 1 мм, используют для получения объемных изображений.

Для строительных работ

Материалы выступают основой практически всех строительный смесей и искусственных материалов. Красный кирпич получают обжигом глины, кладочный раствор и бетон содержит либо песок, либо каолиновые минералы, отделка всегда включает какой-либо из материалов. Про технические условия для негашеной комовой извести читайте в этой статье.

Укладочную смесь подбирают исходя из свойств материала и характера работы. Силикатный камень кладут на цементный раствор, а красный – на глиняно-песчаный. Причина – соответствие тепловых и прочностных характеристик.

Как очистить глину от песка в домашних условиях – как отделить

Перед изготовлением раствора из суглинка компоненты для него нужно подготовить – очистить. Делают это 2 способами:

7 советов, как правильно приготовить раствор для кладки печи из кирпича

Чтобы печь была надежной, безопасной и долговечной, необходимо правильно приготовить раствор для кладки печи из кирпича. Это процесс трудоемкий и потребует тщательного выбора компонентов и подбора подходящих пропорций. Альтернатива – использовать готовые смеси.

Печное отопление пользуется неуменьшающейся популярностью. Во-первых, негазифицированных территорий до сих пор очень много и деваться просто некуда, во-вторых, отапливаться печью выходит намного дешевле, в-третьих, печное отопление по экологичности в разы превосходит централизованное. Чтобы построить печь, которая прослужит не один десяток лет, необходимо учесть массу нюансов, но наибольшие трудности часто возникают именно с кладочным раствором. Приготовить раствор для кладки печи из кирпича оказывается не так просто, как обычный цементно-песчаный состав, который повсеместно используется при мелких ремонтных работах. Условия функционирования печи сложные: на разные ее части воздействуют температуры от -30 до +1000 0 С, и это не считая ветровых нагрузок, поэтому обычный цементный раствор, увы, не справится. Для разных элементов печи используют разные составы, а итоговый результат зависит не только от процесса приготовления, но и от качества сырья, и все это важно учесть.

№1. Элементы печи и тип раствора

Печь – ответственная конструкция, прочность и долговечность которой зависит не только от выбранного для нее кирпича, но и от раствора, которым эти самые кирпичи скрепляются. Одновременно на печь действует ряд негативных факторов, а так как одного единственного кладочного раствора, который бы справлялся и с морозами, и с высочайшими температурами, и с обледенением, не существует, приходится использовать разные составы:

• для фундамента, который берет на себя основную нагрузку, но не испытает особых тепловых воздействий, можно использовать цементно-известковый или известковый раствор;
• для теплоаккумулирующей части печи, на которую воздействуют температуры до 600 0 С и дымовые газы, лучше всего подойдет глиняный раствор;
• для топочной части, где температуры максимальны, а химическое воздействие несильное, можно взять глиняный или глиняно-шамотный раствор;
• для истока дымохода, на который воздействуют температуры до 400 0 С, подойдет глиняный раствор, а для распушки – известковый;
• для дымовой трубы, где температура невысокая, но есть ветровые нагрузки, подойдет известковыйраствор, некоторые даже допускают обычный цементный.

1 — фундамент, 2 — топка, 3 — дымооборот, — облицовка, 5 — дымовая труба

№2. Растворы для кладки печи: виды и характеристики

Для кладки печи из кирпичей могут быть использованы такие растворы (первые три чаще, остальные – реже):

• глиняный – самый дешевый (все компоненты можно найти бесплатно), но, в то же время, его приготовление наиболее трудоемкое. Прочность его средняя, зато жаростойкость рекордная – до 1100 0 С, что позволяет использовать его в топках. Раствор обладает высокой газоплотностью, т.е. способностью задерживать дымовые газы. Несмотря на то, что готовить раствор сложно, работать с ним достаточно легко, ведь он пригоден неограниченное время. Если он высох, достаточно немного смочить, чтобы восстановить свойства;
• известковый раствор обойдется дороже глиняного, в приготовлении более прост. Прочность выше, чем у глиняного, он выдерживает температуры до 500 0 С, обладает средней газоплотностью, «не дышит», может использоваться для проведения наружных работ;
• цементно-известковый опережает известковый по прочности, но уступает по термостойкости и выдерживает только 250 0 С, газоплотность невысокая;
• глиняно-шамотный повторяет свойства глиняного, но отличается более высокой термостойкостью, которая составляет 1300 0 С. Обходится дороже глиняного, так как шамотный песок придется покупать, а он недешевый;
• цементно-шамотный по свойствам приближается к глиняному, но обходится дорого, да и работать с ним необходимо быстро – через 40-50 минут после замеса он становится непригодным. У этого раствора высокая газо- и термостойкость, а прочность почти как у цементно-известкового.

При обустройстве печей также используют гипсово-известковый раствор, но он идет исключительно на облицовочные работы.

№3. Глиняный раствор для печи

Набор компонентов для глиняного раствора до безобразия прост: глина, песок и вода. Сложность заключается в подборе подходящего сырья и оптимального соотношения компонентов, которое зависит от их качества, поэтому многие решают не утруждаться и покупать готовую смесь (об этом ниже). Печники выполняют кладочный шов толщиной 3-4 мм, если же сделать швы более толстыми, то глина может начать трескаться, в трещины всасывается воздух, что уменьшает тягу и увеличивает расход топлива, а также повышает риск выхода угарного газа в помещение. На 100 кирпичей в среднем понадобится около 3 ведер глиняного раствора. Самое интересное в этом составе – возможность разобрать кладку без повреждений строительного материала.

Главный параметр глиняного раствора – жирность:

• жирные растворы обладают высокой пластичностью, но при высыхании способны растрескиваться;
• тощие растворы не пластичны и при высыхании крошатся;
• нормальные растворы дают небольшую усадку, обладают достаточной пластичностью, после высыхания почти не образуют трещин.

Точные пропорции глины, песка и воды для приготовления качественного раствора назвать нельзя – все зависит от особенностей компонентов. Песка к глине добавляют обычно от 0,5 до 5 частей, самое распространенное соотношение – 1:1 и 1:2. Воды добавляют около 1/4 части от объема глины. Появились способы сделать глиняный раствор более прочным добавлением в него поваренной соли (150 г на 10 кг глины) или цемента (1кг на 10 кг глины), но если правильно подобрать сырье для раствора и смешать его в необходимых пропорциях, то такие добавки не понадобятся.

Проверка качества глины

Качество глины опытные профессионалы способны определить на ощупь, а всем остальным придется потрудиться и проделать несколько опытов. Приготовить глиняный раствор для печи можно с минимальными финансовыми вложениями – понадобятся только труд и время.

Глина относится к распространенным полезным ископаемым, и на поиски ее выхода на участке или вблизи него уйдет немного времени. Для печной кладки подойдет только среднежирная глина, жирность определяется соотношением оксидов алюминия и кремния: чем первого больше, тем она жирнее. Проверить жирность несложно:

первый способ предполагает взять немного глины и, смочив ее, слепить шар диаметром 4-5 см. Его кладут между двумя досками и сжимают, наблюдая, когда начинают появляться трещины. Если глина тощая, то шарик уже при незначительном нажиме распадется на куски или же трещины пойдут при сжатии его на 1/5. Если глина жирная, шар даст трещины при сжатии на 1/2. Нам необходима нормальная глина, трещины на которой идут при сжатии на 1/3;

а — тощая глина, б — нормальная, в- жирная

а — жирная глина, б — нормальная, в — тощая

Отрегулировать жирность глины можно с помощью добавления песка (для жирной глины) или более жирных глин (для тощих). Сколько воды и песка добавлять в глиняный раствор, зависит от особенностей глины, имеющейся в наличии. Об этом речь пойдет далее.

Выбор песка

Использовать в печных работах можно белый кварцевый песок, желтоватый из шпата также подойдет, но только не для кладки кирпичей в зоне топки. Самокопаный песок необходимо сначала просеять через сито с ячейками 1,5*1,5 мм, благодаря чему устраняется мусор, частицы корней, травы, гравия и т.д. Сложнее избавиться от мелкой органики, которая обязательно присутствует в песке, и со временем может ухудшить качество кладки. Убирают ее с помощью промывки – способ этот экономически выгодный, если есть независимый источник водоснабжения. В противном случае дешевле будет купить подходящий песок, который уже избавлен от органики методом высушивания или нагревания.

Для промывки в качестве емкости можно использовать обрезок трубы диаметром 15-20 см и высотой в 3 диаметра. Песком ее наполняют на 1/3 и включают воду. Заканчивают процедуру, когда в течение 5-10 минут вода выходит прозрачная.

Если вы решили закупить песок, то желательно взять его нескольких фракций и смешать – так кладка будет крепче. Смешивать можно песок фракции 0,7-0,9 мм (1 часть) и 0,15-0,25 мм (2 части).

Подготовка воды

Вода для раствора должна быть мягкой и слабоминерализованной. Когда-то печники специально собирали для этих целей дождевую воду, сегодня же можно использовать водопроводную артезианскую. На расположенные на участке скважины должны иметься документы с указанием приблизительной жесткости воды. Если солей магния и кальция в воде более 250 мг/л, то использовать воду для подготовки раствора не рекомендуется, а умягчение ее потребует немалых затрат.

Сколько песка и воды использовать?

Еще один сложный момент – определение необходимых пропорций для будущего раствора. Соотношение определяется экспериментальным путем:

• образец глины делят на 5 равных частей, доливают в каждый воды, объемом примерно 1/4 от объема глины. Спустя сутки, когда глина раскиснет, ее вымешивают, пропускают сквозь сито с ячейкой 3 мм и снова отстаивают сутки. Если после этого выдавливается мутная вода, ее необходимо слить;
• первый образец оставляют без песка, во второй добавляют 1/5 часть от глины, во второй – 1/4, в третий – 1/2, в четвертый – 3/4, в пятый – 1 часть. Песок добавляют в несколько приемов, тщательно вымешивая образцы растворов;
• из каждого раствора лепят по два жгута длиной 30-40 см и толщиной 1,5 см, шарик диаметром 4-5 см и лепешку диаметром 15-17 см и толщиной с палец, образцы маркируют, чтобы не запутаться, и оставляют сохнуть 2-3 суток;
• повторяют эксперимент, как и с проверкой глины на жирность: один жгут растягивают и смотрят на характер разрыва, второй – оборачивают вокруг скалки или черенка лопаты. Нормальный раствор должен дать разрыв на 1/5 изначального диаметра, а при оборачивании на корочке и немного под ней появляются мелкие трещины. Жирный раствор не потрескается, тощий – распадется на ломти и порвется с большим разрывом. Этот эксперимент дает неоднозначные результат, а соответствовать требованиям могут сразу несколько составов, поэтому отбраковываем точно не подходящие и начинаем бросать шарики и лепешки с высоты 1 м. Те, что раскололись, сразу снимает с «соревнования». Если испытание прошло два раствора, увеличиваем высоту падения. Пропорцию песка берем такую, как в самой прочной пробе.

Осталось только выяснить, сколько воды использовать и уточнить долю песка. Для этого делается пробный замес из глины, подобранного количества песка и чистой воды, пока воду добавляют на глаз, примерно четверть от объема глины, а дальше смотрят на текучесть раствора. Делаем кельмой ложбину: если она рвется, то воды необходимо добавить, если заплывает – раствор отстоять и выдавить воду со шламом, причем желательно в мерную посуду, чтобы отнять ее количество от добавленной в раствор и вывести точную формулу. В идеале за кельмой должен оставаться след с четкими краями, не сыпаться и не расплываться.

Уточнить долю песка поможет все та же кельма. Ее необходимо обмокнуть в раствор, и если он получился пережиренным, то на кельме останется сплошной слой глины – необходимо добавить песка. Тощие растворы были исключены на предыдущем этапе. Идеальным будет состав, который оставляет на кельме тонкий слой с фигурными разводами.

Наконец, чтобы убедиться, что раствор точно можно использовать для кладки печи, испытываем его прочность. Берем кирпич, наносим на него раствор толщиной в 3 мм, кладем сверху второй кирпич, прижимаем, ждем 10 минут и поднимаем за верхний кирпич. Если удалось поднять два скрепленных между собой кирпича, то материалы и их пропорции выбраны подходящие.

Приготовление глиняного раствора для печи

Классический и самый простой способ приготовления глиняного раствора начинается с заквашивания глины необходимым количеством воды. После ее раскисания (около 1 суток) продавливают смесь через сито и добавляют необходимое количество песка. Готовить раствор лучше в большой емкости, например, бочке или лохани, размешивать большой строганой доской (веселко), доставлять сырье в ведрах, а к кладке готовый раствор носить на щите из досок (боек). Готовый раствор должен сползать с мастерка или лопаты, не прилипать к ним, но оставлять небольшой след на поверхности.

№4. Глиняно-шамотный раствор

Для кладки топки рекомендуют использовать глиняно-шамотный раствор, но печники делают поправку и допускают использование обычного глиняного раствора при строительстве печей с не сильно напряженным тепловым режимом: это голландская и русская печь, варочная плита, барбекю.

В остальных случаях понадобится серая, белая иле желтоватая глина высокой жирности. Ее затощают шамотным песком, но чаще для экономии используют смесь кварцевого и шамотного песка в соотношении 1:1. Воду необходимо использовать мягкую, с жесткостью до 160 мг/л. Приготовление не отличается от обычного глиняного раствора с одним нюансом – пробы на прочность не понадобятся, ведь она обеспечивается исходным сырьем.

№5. Известковый раствор для печи

Глиняный раствор не обладает достаточной прочностью для кладки фундамента, а под воздействием конденсата в зоне дымоходной трубы вообще может трескаться, поэтому для этих частей печи используют известковый раствор. Для его приготовления понадобятся:

• известковое тесто;
• песок;
• вода.

Гашеная известь для этих работ не подходит – необходимо брать негашеную и гасить ее самостоятельно для получения известного теста. В домашних условиях этот процесс выполнять не рекомендуется: это сложно и опасно. Известковое тесто лучше купить в строительном магазине готовым.

Готовить известковый раствор в десятки раз проще, чем глиняный. Необходимое количество самокопаного песка просеивают через сито с ячейкой в 1 мм, покупной выбирают фракции 0,7-0,9 мм. Наличие органики в песке в данном случае не будет проблемой, тем более известь имеет биоцидные свойства. Воду можно брать обычную водопроводную: требования к ее жесткости нестрогие.

Соотношение теста к песку 1:3, вода доливается до консистенции жирной сметаны. Возможно, понадобится откорректировать это соотношение. Известковое тесто хорошо вымешивают и начинают добавлять к нему песок, начиная с 1/2 части. После вымешивания смотрят на облипание раствором веселка: в идеале он должен налипать слоем 2-3 см, и именно до получения подобного эффекта добавляют песок. Обычно, это около 3 частей, но может быть и до 5.

Последний этап – тест на текучесть. На кирпич наносим раствор в 3 мм, сверху кладем второй кирпич, постукиваем и наблюдаем за поведением раствора. В идеале по краям должно появиться немного раствора, который не будет стекать. Если он не выдавливается, необходимо добавить чуть-чуть воды, стекает – добавить известкового теста, так как количество песка, необходимое для обеспечения должной пластичности, определено на предыдущем этапе.

№6. Цементно-известковый раствор

Цементно-известковый раствор еще прочнее известкового, а цемента понадобится всего ничего, причем чем выше его марка, тем меньшее его количество будет использовано. Понадобится соотношение цемента, теста и песка 1:2:10. Сначала в известковое тесто добавляют воду, замешивают и вводят цемент, не прекращая помешивать, затем добавляют песок и домешивают раствор. Точные количества песка и воды лучше определить в пробном небольшом замесе.

№7. Готовые смеси для кладки печей

Те, кто опасается, что с подбором глины и пропорций не справится, могут остановить свой выбор на готовых смесях для печей. Они продаются в сухом виде, а приготовление их заключается в добавлении воды и тщательном перемешивании. Все очень просто и быстро, но опытные печники все равно советуют заморочиться и приготовить глиняный раствор своими руками.

Готовые сухие смеси для печей бывают:

• простые, состоят только из глины и песка. Это самый экономный и оптимальный вариант;
• улучшенные с добавлением пластификаторов и лингосульфатов, которые увеличивают прочность и огнеупорность раствор, повышают устойчивость к резким перепадам температуры и влажности;
• жаростойкие смеси, в состав которых входит глина и шамотный наполнитель. Такие составы выдерживают до 1300 0 С и подходят для кладки топочной части.

Если в составе смеси указан цемент, то от покупки лучше отказаться. Сколько понадобится готовой смеси для кладки 100 кирпичей, сказать трудно, так один и тот же состав одного изготовителя от партии к партии и даже от мешка к мешку может сильно отличаться. Что же касается производителей, то в магазинах представлены смеси от ряда отечественных компаний, в т.ч. «Терракот», «Плитонит», «Печникъ», Termix, от Боровичевского, Костромского и Ярославского кирпичных заводов.

В заключение

Выбору подходящих компонентов и определению необходимых пропорций лучше уделить достаточное время. Если приготовить раствор для кладки печи неправильно, то конструкция будет пропускать дымовые газы, иметь недостаточную тягу, а то и вовсе рассыпаться и трескаться.

Растворы для печей: разновидности, способы замеса

От правильно замешанного раствора зависит качественная кладка печи, ее герметичность, термостойкость, прочность в течение лет. Нехватка или переизбыток любой составляющей приводит к его растрескиванию, нарушению целостности, утечке угарного газа. Для работ используют керамический кирпич, и именно глиняный раствор для кладки печи является однородным с ним по составу. Он обеспечивает единую структуру конструкции с одинаковыми физическими свойствами раствора и кирпича. Именно поэтому самым лучшим считается глиняный раствор.

Как замесить глиняный раствор?

Пропорциональный состав вяжущих компонентов определяет назначение смеси: кладочная или отделочная. Они могут состоять не из одного вяжущего, а из двух, например, глины и цемента. Заполнитель придает жесткость застывшей смеси, и его небольшой переизбыток не вредит качеству кладки. Снижает прочность даже небольшой избыток вяжущего (в данном случае — глины). Именно поэтому считается: чем меньше ее в растворе, тем выше его качество. Однако лучше не заменять ее цементом и известью, это делают лишь в случаях отсутствия глины.

Консистенция смеси должна быть достаточно пластичной, вязкой, но не жидкой, и тем более — она не должна крошиться. Корпус печи не должен иметь толстых кладочных швов, оптимальная толщина 3-4 мм. Зерно песка не должно превышать 1 мм. Однако допускается применение и более крупного песка, но тогда его количество изменится.

Точные пропорции зависят от качества глины:

• тощая требует уменьшения объема песка,
• жирная разбавляется в соотношении 1:2 (глина:песок).

Итак, пропорции для мелкого песка и качественной глины составляют 1:1. Примешивание различных добавок приведет к их изменению в сторону уменьшения.

Добавки

Соль и цемент добавляют по своему усмотрению. Стандартно состав раствора для кладки печи не предусматривает их домешивание. Однако если решено сделать сложную смесь, пропорции соблюдают следующие (на 10 кг глины): соль 150 г, цемент М400 1 кг. А также: глина 2 ведра, песок 2 ведра. Этого количества хватает на кладку 100 кирпичей.

• в корыто насыпают глину, заливают небольшим количеством воды и дают ей размокнуть от 6 часов до 2-х суток;
• регулярно в течение этого времени ее перемешивают (можно надеть резиновые сапоги, топтать глину); всего понадобится воды 1/4 часть от общего объема глины;
• добавляют просеянный песок, перемешивают лопатой; если смесь медленно сползает с лопаты — это ее оптимальная консистенция.

Определение пластичности готовой смеси осуществляют следующим способом: лепят жгутик толщиной 1,5 см, длиной 20 см. Соединяют его в кольцо вокруг деревянной заготовки диаметром 5 см. Жгутик должен равномерно вытягиваться. Если же он рвется, концы разрыва должны быть острыми. Отсутствие трещин на сгибе означает, что смесь слишком жирная; если происходят множественные разрывы — раствор тощий. В первом случае добавляют песок, во втором — глину. Надо добиться образования на сгибе нескольких мелких трещин.

Разновидности известковых растворов для печи

Для дымохода использовать глиняную смесь нежелательно в части, возвышающейся над кровлей. Из-за образования конденсата глина дает трещины и разрушается. В этом случае приготовление раствора для кладки печей осуществляют на основе известкового теста. Такие же смеси используют и для кладки фундамента под печь.

Состав раствора:

• песок 3 части,
• известковое тесто 1 часть.

Известковое тесто получают соединением 3 частей воды и 1 части негашеной извести. Она имеет пластичную консистенцию, похожую на размягченную жирную глину. Плотность правильно приготовленного известкового теста составляет 1400 кг/м3. Для кладки печных дымоходов и фундаментов его покупают в готовом виде в строительных магазинах.

Гашение извести осуществляется в специальных заводских цехах в известегасильных машинах. Самостоятельно изготавливать тесто не рекомендуется, так как известь приводит к ожогам кожи и дыхательных путей. Для сохранения здоровья надо применить жесткие меры безопасности: надеть перчатки, очки, респиратор, пыленепроницаемую одежду.

Жирность известкового теста влияет на количество добавляемого песка. Слишком жирное потребует до 5 частей песка, чтобы добиться нормальной консистенции раствора. Перед соединением компонентов тесто следует протереть сквозь сито с ячейками 1х1 см. Для достижения необходимой консистенции добавляют воду.

Можно улучшить прочность добавлением цемента. Полученная известково-цементная смесь с двумя вяжущими и заполнителем имеет также высокую влагоустойчивость. Следующие пропорции раствора для кладки печи, фундамента и дымохода позволяют добиться лучшего его качества:

• цемент 1 часть,
• песок 8-10 частей,
• известковое тесто 2 части.

Последовательность работ следующая: отдельно смешивают цемент и песок. Известковое тесто разбавляют до вязкого состояния водой. Затем в него добавляют смешанные сухие компоненты и перемешивают. Для вязкости снова добавляют воду маленькими порциями.

Бетонная и жаростойкая бетонная смеси

Бетонный раствор также применяют для печного фундамента и дымохода выше кровли. Его прочность не уступает известковому, твердение начинается уже через 45 минут. Перед смешиванием компоненты просеивают сквозь сито. Сначала в емкость насыпают песок, сверху на него — цемент. Перемешивают до однородности, после этого добавляют воду. Важно добиться вязкой консистенции, не густой и не слишком жидкой.

Для монолитной топки применяют жаростойкую бетонную смесь. Ее состав следующий:

1. портландцемент М400 1 часть,
2. щебень кирпича 2 части,
3. песок 2 части,
4. шамотный песок 0,3 части.

Прочность повышается, если вместо обыкновенного песка взять кварцевый. Огнеупорный бетон отличается крупными фракциями (до 10 см) и высокой плотностью. Стандартно применяют следующие пропорции: на 20 кг смеси берут 8 л воды. Перемешивание осуществляют механическим способом, например, в специальной мешалке.

Можно использовать и лопату, но тогда качество будет ниже, так как невозможно вручную добиться хорошей однородности. Увеличивать количество воды нежелательно, так как это снизит физические свойства смеси. При этом перемешивание продолжают даже, если есть уверенность, что воды не хватает. Работать с таким раствором надо быстро в связи с его быстрым застыванием.
