Ремонт насоса «Малыш», в принципе мало чем отличается от ремонта прочих похожих водяных насосов. В большинстве случаев устранить неполадки можно своими руками, не прибегая к услугам профессионалов.

Вибрационный насос «Малыш»: принцип и схема работы

Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.

Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

Основные виды поломок

Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

• Отслоение электромагнита.
• Величина зазора между катушками поршня и магнита не соответствует нормативам.
• При включении в сеть насос гудит, но воду не подаёт.

Разборка насоса «Малыш»

Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.

Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

• Поршень.
• Диафрагма с упором.
• Электромуфта.
• Амортизатор.
• Якорь.

Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

Ремонт водяного насоса «Малыш» + видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Как видим, основные неполадки «Малыша» вполне возможно устранить в домашних условиях. Достаточно иметь желание и соответствующие навыки.

Источник статьи: http://vodatyt.ru/nasos/malysh-remont.html

Ремонтируем насос «Малыш» своими руками

Здесь вы узнаете:

Ремонт насоса «Малыш» можно сделать своими руками. Этот прибор часто используется для решения бытовых задач. Для ремонта важно знать, как его правильно разобрать и собрать, провести ревизию и смазку.

Читайте также: Мини погружной насос 220 вольт

Модельный ряд насосов «Малыш»

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Устройство и принцип действия

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

Основные виды поломок

Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

• Отслоение электромагнита.
• Величина зазора между катушками поршня и магнита не соответствует нормативам.
• При включении в сеть насос гудит, но воду не подаёт.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

Насос Малыш в разобранном виде

1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Читайте также: Газель шумит насос гур

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

1. Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло. При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
2. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
3. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Ревизия положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
6. Выключаем оборудование и сливаем из насосного устройства воду.
7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Как заменить компаунд

1. Разбираем устройство.
2. Определяем место, в котором компаунд отслоился от корпуса погружного насоса. Сделать это можно легонько постукивая небольшим молотком по корпусу. На нормальных участках звук будет глухим, на поврежденных участках – звонким.
3. Извлекаем узел с компаундом из корпуса вибрационного насоса.
4. Болгаркой аккуратно наносим на внутреннюю часть корпуса сетку из насечек, глубиной до 2 миллиметров. Такую же сетку делаем на узле с эпоксидным компаундом.
5. Оба участка с насечками покрываем клеем для стеклянных поверхностей (можно использовать любой герметик)
6. Возвращаем узел с компаундом в исходное положение – фиксируем его и ждем, пока герметик застынет.
7. Собираем корпус обратно.

Как перемотать катушку

Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

• Медный провод с диаметром 0.65 м (марка ПЭТВ);
• Эпоксидная смола, пластификатор, отвердитель.

Инструменты:

• Намоточный станок;
• Паяльник
• Электроплитка;
• Молоток;
• Отвертка;
• Защитные рукавицы.

Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

Насос Малыш, готов к установке и подключению

Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

Читайте также: Аккумуляторный насос бош для подкачки шин

Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

Для того чтобы компаунд полностью отвердел нужно подождать как минимум 24 часа. После этого соберите корпус устройства. После того, как ремонт завершился, опробуйте работоспособность насоса в ведре с водой, возможно, понадобится отрегулировать зазор между якорем и электромагнитом.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены.

Инструменты для ремонта насоса можно купить в строительном магазине

Чтобы проверить величину зазоров, нужно подключить прибор к электросети с напряжением в 220 В. Нужна регулировка.

Это важно, потому что:

• Напряжение меньшей силы может уменьшать мощность прибора;
• Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
• Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Насос «Малыш» работает, но не перекачивает воду

1. Ослабление контргайки в регулировочном винте, расположенном в месте забора воды. Покрутите винт, изменяя эффективность работы насоса.
2. Повреждение качающей манжеты из резины. Увидеть эту неисправность можно только после разборки устройства. Внешне этот узел выглядит как пара блюдец, расположенных донцами друг к другу. Их диаметр около 4 сантиметров. Стоят такие манжеты копейки и продаются в специализированных магазинах.
3. Поломка качающего штока. Это довольно серьезная неисправность. Он запрессован в соседний узел и поменять его без специализированного оборудования крайне затруднительно. Отремонтировать такую поломку можно, имея в своем распоряжении второй неисправный насос – донор.

Ремонт насоса «Малыш» своими руками

Составные части погружного вибрационного насосного устройства

Составные части вибрационных погружных насосных устройств

Ремонт насоса «Малыш» своими руками

Размещение погружного насосного оборудования

Источник статьи: http://remont-system.ru/nasosnoe-oborudovanie/remontiruem-nasos-malysh-svoimi-rukami

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки © 2023
  Информация, опубликованная на сайте, носит исключительно ознакомительный характер

  Как отремонтировать насос «Малыш» своими руками



  Насос

  Ремонт насоса «Малыш», в принципе мало чем отличается от ремонта прочих похожих водяных насосов. В большинстве случаев устранить неполадки можно своими руками, не прибегая к услугам профессионалов.

  Вибрационный насос «Малыш»: принцип и схема работы

  Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.



  Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

  Основные виды поломок

  Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

  • Отслоение электромагнита.
  • Величина зазора между катушками поршня и магнита не соответствует нормативам.
  • При включении в сеть насос гудит, но воду не подаёт.

  Разборка насоса «Малыш»

  Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.



  Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

  • Поршень.
  • Диафрагма с упором.
  • Электромуфта.
  • Амортизатор.
  • Якорь.

  Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

  Ремонт водяного насоса «Малыш» + видео

  Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

  Как видим, основные неполадки «Малыша» вполне возможно устранить в домашних условиях. Достаточно иметь желание и соответствующие навыки.

  Ремонт насоса «Малыш» своими руками: обзор наиболее популярных поломок



  Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

  Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

  Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

  Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

  Модификации насоса и характерные отличия

  Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

  Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.



  Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.



  Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

  Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».



  Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки «Ручейка» и методики их устранения очень схожи с ближайшим конкурентом — «Малышом».

  Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

  • «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.

  В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.



  Устройство и принцип действия агрегата

  Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

  Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

  Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.



  Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

  Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

  В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

  Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

  Вот и вся конструкция — просто и эффективно.



  Основные виды неисправностей и их причины

  Все неисправности можно свести к двум типам:

  • электрическая часть;
  • механическая часть.

  В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

  Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

  Тип #1 — неисправности электрической части

  Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

  Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

  Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.



  Тип #2 — поломки механической части

  Тут полное разнообразие причин и последствий:

  1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

  Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

  Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

  Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

  Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

  Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.



  Алгоритм поиска и ликвидация неисправностей

  Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

  Этап #1 — внимательный наружный осмотр

  Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

  К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

  Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

  Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

  Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

  Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

  Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

  Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

  Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

  Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

  Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

  По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

  Мы перечислили самое простое. Для остального требуется разборка.

  Этап #2 — пристальный взгляд изнутри

  Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

  К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

  Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

  Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

  Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.



  Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

  Этап #3 — устранение электрической неполадки

  В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

  Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

  И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

  Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

  Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

  Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

  Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

  Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.



  Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

  Этап #4 — исправление механических нарушений

  С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

  Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

  Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

  При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

  Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.



  Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

  Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

  Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

  Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

  Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

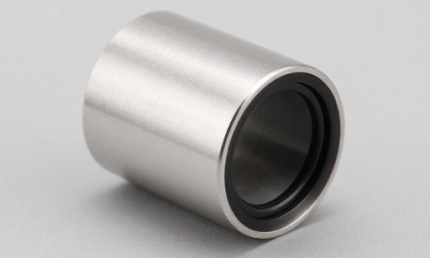

  При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.

  Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

  Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

  Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

  Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

  Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно.

  Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.



  Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

  Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

  Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

  После восстановления работоспособности насос устанавливает в скважину или в колодец.

  Выводы и полезное видео по теме

  Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

  Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

  И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

  Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

  Как отремонтировать насос Ручеек

  Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.



  Алгоритм поиска и ликвидация неисправностей



  Поиск и ликвидация неисправностей.

  Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

  Этап 1: внимательный наружный осмотр

  Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма – около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

  Затем нужно слегка подуть в оба патрубка насоса – воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

  Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

  Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма – 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

  Этап 2: пристальный взгляд изнутри

  Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:



  Чтобы найти причину поломки необходимо разобрать насос.

  1. Процарапать на корпусе острым предметом условные знаки, чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
  2. Открутить одновременно все винты, фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
  3. Вынуть поршень, сердечник, резиновые прокладки.

  Собирать устройство следует в строго обратном порядке. При этом необходимо:

  • точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
  • совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
  • освободить от сора все его внутреннее пространство;
  • проверить – при его исправности должен появляться фонтан высотой 0,5-1 м.

  Этап 3: устранение электрической неполадки

  Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

  Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

  • вынуть электромагнит;
  • нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
  • смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
  • после застывания состава собрать насос.

  Этап 4: исправление механических нарушений

  1. Надрыв мембраны можно ликвидировать резиновым клеем.
  2. Порвавшийся амортизатор следует заменить новой запчастью.
  3. Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
  4. Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
  5. Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
  6. Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

  Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

  Модификации насоса и характерные отличия

  У многих однотипных вибрационных устройств лишь корпус иной конфигурации и другое название:

  • «Струнок»;
  • «Каштан»;
  • «Ручеек»;
  • «Нептун»;
  • «Сега» и др.

  Во всех этих агрегатах использована одна и та же электромеханическая схема. Можно выделить 4 типа таких аппаратов:

  1. «Малыш» – самый востребованный у жителей села, дачников и наиболее мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако аппарат не приспособлен для использования в придонной зоне, поскольку часто всасывает иловые отложения и быстро ломается.
  2. «Малыш-К» – аналогичное устройство тоже с нижним водозабором. Но отличается от базовой модели встроенным термореле, наличие которого повышает надежность агрегата и удлиняет срок его эксплуатации. Из-за этого он стоит дороже. Кроме того, насос укомплектован трехжильным проводом и имеет заземление. Раньше модель выпускалась только на экспорт.
  3. «Малыш-М» – вариант с верхним забором воды. По мощности он немного слабее, но не вбирает грязную жижу со дна колодца. Не подвергается перегреву при длительной работе и реже ломается. Когда уровень воды оказывается недостаточным и забор становится невозможным, корпус по-прежнему охлаждается, т.к. частично погружен в источник.
  4. «Малыш-3» – самая миниатюрная модель диаметром всего 80 мм, имеющая верхний водозабор. Сверхмалые габариты позволяют помещать ее в узкие колодцы и скважины. Прогрев воды допускается до +35°С. Предельная глубина работающего аппарата – 3 м.

  Основные виды неисправностей и их причины

  Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.

  Наиболее частые неполадки «Малыша»:

  • раскручивание гаек вследствие вибрации сердечника;
  • износ клапанов, который вызывают абразивные примеси в воде;
  • обрыв штока сердечника.

  Неисправности электрической части

  Из-за сильного нагрева нередко случаются такие поломки:

  • происходит короткое замыкание;
  • обугливается или обрывается электропровод;
  • в катушке перегорает медная обмотка;
  • отслаивается от корпуса компаунд.

  Поломки механической части

  Чаще всего выявляются такие дефекты:

  • засорение внутренней полости насоса механическими примесями;
  • известкование деталей из-за чрезмерной жесткости воды;
  • ослабление гаек вследствие сильной вибрации;
  • повреждение прибора от ударов о бетонную стену колодца;
  • ослабление свойств резинового амортизатора;
  • утрата клапаном эластичности;
  • поломка поршня.

  Разборка насоса Малыш

  Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.



  Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

  • Поршень.
  • Диафрагма с упором.
  • Электромуфта.
  • Амортизатор.
  • Якорь.

  Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

  Устройство и принцип действия агрегата



  Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

  Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

  В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

  Как отремонтировать насос «Малыш» своими руками



  Насос

  Ремонт насоса «Малыш», в принципе мало чем отличается от ремонта прочих похожих водяных насосов. В большинстве случаев устранить неполадки можно своими руками, не прибегая к услугам профессионалов.

  Вибрационный насос «Малыш»: принцип и схема работы

  Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.



  Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

  Основные виды поломок

  Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

  • Отслоение электромагнита.
  • Величина зазора между катушками поршня и магнита не соответствует нормативам.
  • При включении в сеть насос гудит, но воду не подаёт.

  Разборка насоса «Малыш»

  Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.



  Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

  • Поршень.
  • Диафрагма с упором.
  • Электромуфта.
  • Амортизатор.
  • Якорь.

  Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

  Ремонт водяного насоса «Малыш» + видео

  Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

  Как видим, основные неполадки «Малыша» вполне возможно устранить в домашних условиях. Достаточно иметь желание и соответствующие навыки.

  Как отремонтировать насос Ручеек

  Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.



  Алгоритм поиска и ликвидация неисправностей



  Поиск и ликвидация неисправностей.

  Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

  Этап 1: внимательный наружный осмотр

  Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма – около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

  Затем нужно слегка подуть в оба патрубка насоса – воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

  Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

  Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма – 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

  Этап 2: пристальный взгляд изнутри

  Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:



  Чтобы найти причину поломки необходимо разобрать насос.

  1. Процарапать на корпусе острым предметом условные знаки, чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
  2. Открутить одновременно все винты, фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
  3. Вынуть поршень, сердечник, резиновые прокладки.

  Собирать устройство следует в строго обратном порядке. При этом необходимо:

  • точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
  • совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
  • освободить от сора все его внутреннее пространство;
  • проверить – при его исправности должен появляться фонтан высотой 0,5-1 м.

  Этап 3: устранение электрической неполадки

  Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

  Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

  • вынуть электромагнит;
  • нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
  • смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
  • после застывания состава собрать насос.

  Этап 4: исправление механических нарушений

  1. Надрыв мембраны можно ликвидировать резиновым клеем.
  2. Порвавшийся амортизатор следует заменить новой запчастью.
  3. Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
  4. Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
  5. Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
  6. Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

  Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

  Модификации насоса и характерные отличия

  У многих однотипных вибрационных устройств лишь корпус иной конфигурации и другое название:

  • «Струнок»;
  • «Каштан»;
  • «Ручеек»;
  • «Нептун»;
  • «Сега» и др.

  Во всех этих агрегатах использована одна и та же электромеханическая схема. Можно выделить 4 типа таких аппаратов:

  1. «Малыш» – самый востребованный у жителей села, дачников и наиболее мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако аппарат не приспособлен для использования в придонной зоне, поскольку часто всасывает иловые отложения и быстро ломается.
  2. «Малыш-К» – аналогичное устройство тоже с нижним водозабором. Но отличается от базовой модели встроенным термореле, наличие которого повышает надежность агрегата и удлиняет срок его эксплуатации. Из-за этого он стоит дороже. Кроме того, насос укомплектован трехжильным проводом и имеет заземление. Раньше модель выпускалась только на экспорт.
  3. «Малыш-М» – вариант с верхним забором воды. По мощности он немного слабее, но не вбирает грязную жижу со дна колодца. Не подвергается перегреву при длительной работе и реже ломается. Когда уровень воды оказывается недостаточным и забор становится невозможным, корпус по-прежнему охлаждается, т.к. частично погружен в источник.
  4. «Малыш-3» – самая миниатюрная модель диаметром всего 80 мм, имеющая верхний водозабор. Сверхмалые габариты позволяют помещать ее в узкие колодцы и скважины. Прогрев воды допускается до +35°С. Предельная глубина работающего аппарата – 3 м.

  Основные виды неисправностей и их причины

  Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.

  Наиболее частые неполадки «Малыша»:

  • раскручивание гаек вследствие вибрации сердечника;
  • износ клапанов, который вызывают абразивные примеси в воде;
  • обрыв штока сердечника.

  Неисправности электрической части

  Из-за сильного нагрева нередко случаются такие поломки:

  • происходит короткое замыкание;
  • обугливается или обрывается электропровод;
  • в катушке перегорает медная обмотка;
  • отслаивается от корпуса компаунд.

  Поломки механической части

  Чаще всего выявляются такие дефекты:

  • засорение внутренней полости насоса механическими примесями;
  • известкование деталей из-за чрезмерной жесткости воды;
  • ослабление гаек вследствие сильной вибрации;
  • повреждение прибора от ударов о бетонную стену колодца;
  • ослабление свойств резинового амортизатора;
  • утрата клапаном эластичности;
  • поломка поршня.

  Разборка насоса Малыш

  Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.



  Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

  • Поршень.
  • Диафрагма с упором.
  • Электромуфта.
  • Амортизатор.
  • Якорь.

  Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

  Устройство и принцип действия агрегата



  Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

  Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

  В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

  Ремонт насоса «Малыш» своими руками: обзор наиболее популярных поломок

  Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

  Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

  Модификации насоса и характерные отличия

  Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

  Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

  Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

  Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

  Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

  Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш» , «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

  Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

  Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

  Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком» . Поэтому поломки «Ручейка» и методики их устранения очень схожи с ближайшим конкурентом — «Малышом».

  Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

  • «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.

  В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары , которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

  Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

  Устройство и принцип действия агрегата

  Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

  Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

  Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

  Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

  Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

  Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

  В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

  Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

  Вот и вся конструкция — просто и эффективно.

  Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

  Основные виды неисправностей и их причины

  Все неисправности можно свести к двум типам:

  • электрическая часть;
  • механическая часть .

  В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

  Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

  Тип #1 — неисправности электрической части

  Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

  Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

  Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

  При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

  Тип #2 — поломки механической части

  Тут полное разнообразие причин и последствий:

  Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

  Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

  Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

  Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

  Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

  Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

  Алгоритм поиска и ликвидация неисправностей

  Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

  Этап #1 — внимательный наружный осмотр

  Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

  К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

  Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

  Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

  Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

  Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

  Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

  Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

  Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

  Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

  Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

  По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

  Мы перечислили самое простое. Для остального требуется разборка.

  Этап #2 — пристальный взгляд изнутри

  Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

  К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

  Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

  Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

  Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

  После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

  Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

  Этап #3 — устранение электрической неполадки

  В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

  Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

  И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

  Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

  Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

  Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

  Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

  Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

  Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали

  Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

  Этап #4 — исправление механических нарушений

  С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

  Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

  Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

  При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

  Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

  Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

  Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

  Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

  Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

  Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

  Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

  Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

  Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

  Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

  Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

  Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно.

  Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

  Важный элемент конструкции насоса — резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

  Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

  Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

  Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

  После восстановления работоспособности насос устанавливает в скважину или в колодец.

  Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

  И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

  Ремонт бытовых вибрационных погружных насосов марок «Малыш», «Ручеек», «Нептун», «Урожай», «Босна», «Струмок», «Джерельце» и т.д. своими руками

  Ремонт насоса «Малыш» можно сделать своими руками. Этот прибор часто используется для решения бытовых задач. Для ремонта важно знать, как его правильно разобрать и собрать, провести ревизию и смазку.

  Модельный ряд насосов «Малыш»

  Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

  Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.


  Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

  Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

  Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

  Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

  Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

  Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

  • «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

  В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

  Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые



  Сфера применения

  Примитивное устройство насосов вибрационного типа обеспечивает их простую эксплуатацию. За счет отсутствия подшипников и вращающихся элементов они не нуждаются в регулярной смазке. Незначительный нагрев механизма при работе способствует замедленному износу деталей. Насосы вибрационного типа успешно справляются с перекачкой щелочной воды, они не страшатся наличия минеральных солей в жидкости и устойчивы к колебаниям температурного режима. Но прежде чем выбрать подобный агрегат, стоит помнить о его свойстве вибрировать. Чем это чревато?

  Вибрации насоса, за счет которых осуществляется забор жидкости и ее передвижение к трубопроводу, обладают разрушающими способностями. За счет их действия статичные предметы или материалы могут начать смещаться, что крайне нежелательно. Обычно насосы вибрационного типа используют в следующих целях:

  • Удаляют жидкость из недавно выкопанного колодца или откачивают воду для дальнейшего осмотра и чистки водоносных ключей.
  • Обеспечивают подачу воды из колодца для жизнеобеспечения.
  • Вибрационный насос успешно эксплуатируется для полива участка, качая воду из озера, реки или другого водоема.
  • Также с помощью агрегата можно наладить подачу жидкости из цистерны или бака.
  • Выручит вибрационный насос, если потребуется удалить воду из затопленного подвала, освободить котлован, траншею или другое объемное углубление.

  Замечание! Отсутствие в перечне действий по забору воды из скважины объясняется противоположными отзывами о данной сфере применения. Одним насос вибрационного типа служит отличным помощником при доставке воды из скважины, другим он нанес вред, разрушив саму скважину и вызвав деформацию фундамента основного строения.

  Устройство и принцип действия

  Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

  Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

  В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.



  Принцип работы механизма

  Работа вибрационного насоса основана на изменении давления в камере нагнетающего действия. Основные шаги процесса:

  • Поступление тока на обмотку катушки обеспечивает образование магнитного поля.
  • Намагниченная катушка притягивает вибратор.
  • Под действием этой силы поршень изгибается внутрь и приближается к камере нагнетающего действия.
  • За счет подобного движения в камере (4) формируется разряженная атмосфера и давление снижается.
  • Жидкость подсасывается из внешнего источника через клапаны (8) и заполняет внутреннее пространство камеры (4).
  • Вибрационный насос работает от переменного тока, название которого говорит само за себя. Поэтому через короткий промежуток времени процесс намагничивания прекращается и шток за счет действия амортизатора (5) возвращается на прежнее место.
  • На жидкость, расположенную внутри камеры (4) давит поршень. За счет этого действия давление внутри камеры (4) растет.
  • Закрытые давлением жидкости обратные клапаны не дают воде вернуться в первоисточник, поэтому она перемещается в камеру нагнетающего действия (3).
  • Через мгновение в вибрационном насосе вновь появляется намагничивание. Поршень на штоке движется назад, и жидкость передвигается по каналам (11) к шлангу (трубопроводу).

  Частота ритмов составляет 100 раз за 1 секунду, а движения штока с поршнем напоминаю вибрацию, за счет чего агрегат и получил название вибрационный насос.

  Основные виды поломок

  Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

  • Отслоение электромагнита.
  • Величина зазора между катушками поршня и магнита не соответствует нормативам.
  • При включении в сеть насос гудит, но воду не подаёт.

  Коротко о главном

  Маленький, компактный гидроагрегат «Малыш» достаточно надежное и мощное оснащение, которое чаще всего используется в сельской местности и на дачных участках. К сожалению, они, как и все остальные помпы, подвержены поломкам. Чаще всего это незначительные поломки, которые спокойно можно устранить самостоятельно, не прибегая к помощи профессионального мастера. Но есть и серьезные неисправности, которые починить может исключительно специалист. Обращайте внимание на правильность разборки и сборки гидрооборудования.

  А вы уже ремонтировали гидроагрегат «Малыш» собственными силами? Или все – таки предпочитаете прибегать за помощью профессионалов?

  Порядок разборки-сборки устройства

  Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:


  Насос Малыш в разобранном виде

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

  Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

  1. Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло. При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
  2. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
  3. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

  Частые неполадки

  1. Насос Малыш плохо перекачивает воду– проблема в неверно настроенном обратном клапане.
  2. При включении насоса пробки в электросети отключаются экстренно (оплавился кабель) – причина в сгоревшей обмотке якоря. Требуется замена кабеля.
  3. Насос работает, но вода не идет – вышел из строя обратный клапан или раскрутились резьбовые соединения штока. Если же оборвался шток, требуется только его замена.
  4. Насос Малыш греется, его сильно трясёт – отслоение компаунда для гашения вибрации. Потребуется замена этого слоя.

  Для разборки насоса Малыш нужно выкрутить все винты, которые соединяют между собой корпус. Рекомендуется нанести небольшие насечки на корпус, при последующей сборке это облегчит процесс.

  Совет специалиста: при разборке насоса, выкручивать нужно не по одному винту, а ослаблять каждый на пару оборотов.

  При сборке насоса обратите внимание на положение прокладки и верхней части корпуса – они должны совпасть. Или же если сделали насечки, ориентируйтесь по ним. Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины

  Совет бывалых: после сборки и ремонта, проверяйте работоспособность в ёмкости с водой, чтобы повторно не доставать насос из скважины.

  Ревизия положения составных частей насоса

  Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

  1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
  2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
  3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
  4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
  5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
  6. Выключаем оборудование и сливаем из насосного устройства воду.
  7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

  Как заменить компаунд

  1. Разбираем устройство.
  2. Определяем место, в котором компаунд отслоился от корпуса погружного насоса. Сделать это можно легонько постукивая небольшим молотком по корпусу. На нормальных участках звук будет глухим, на поврежденных участках – звонким.
  3. Извлекаем узел с компаундом из корпуса вибрационного насоса.
  4. Болгаркой аккуратно наносим на внутреннюю часть корпуса сетку из насечек, глубиной до 2 миллиметров. Такую же сетку делаем на узле с эпоксидным компаундом.
  5. Оба участка с насечками покрываем клеем для стеклянных поверхностей (можно использовать любой герметик)
  6. Возвращаем узел с компаундом в исходное положение – фиксируем его и ждем, пока герметик застынет.
  7. Собираем корпус обратно.

  Как перемотать катушку

  Для перемотки катушек вибрационного насоса вам понадобятся следующие материалы:

  • Медный провод с диаметром 0.65 м (марка ПЭТВ);
  • Эпоксидная смола, пластификатор, отвердитель.

  Инструменты:

  • Намоточный станок;
  • Паяльник
  • Электроплитка;
  • Молоток;
  • Отвертка;
  • Защитные рукавицы.

  Ремонт вибрационного насоса рекомендуется производить на улице, либо в хорошо проветриваемом помещении, поскольку для перемотки катушек придется плавить эпоксидную смолу, а она выделяет токсичные вещества, вдыхание которых вредно для организма.

  Насос Малыш, готов к установке и подключению

  Сначала разбираем погружной насос. Извлекаем залитый электромагнит с устройства. Чтобы выполнить это придется расплавить эпоксидный компаунд.

  Для этого лучше всего подойдет электроплитка, на которую необходимо положить корпус агрегата. Подождите, пока эпоксидка прогреется до температуры 160-170 градусов (об этом сигнализирует характерный дымок, идущий от неё – этот дым токсичен, старайтесь его не вдыхать).

  Далее, нам нужен деревянное полено, об которое можно будет выбить электромагнит с корпуса. После того как компаунд прогрелся, наденьте защитные перчатки, и бейте корпус об колоду (электромагнит должен смотреть в низ), до тех пор, пока электромагнит не изменит своё положение так, чтобы можно было его поддеть чем-либо и извлечь.

  Пока корпус горячий, очистите его от остатков эпоксидной смолы щеткой по металлу, либо плоской отверткой.

  Теперь необходимо молотком выбить электромагнит из катушки. Для этого нужно использовать небольшой деревянный брусок, в качестве клина. Рекомендуется делать это с помощником, который будет держать катушки, а вы будете выбивать. Если фиксировать катушку в тисках, то, скорее всего, ремонт закончится на деформации её каркаса.

  Как только сердечник электромагнита будет выбит, размотайте катушку и очистите её каркас от остатков эпоксидной смолы. Установите каркас катушки на намоточный станок и выполните полную обмотку катушки (примерно в 8 слоев). Сделать это можно без специального станка, однако это потребует гораздо больше времени.

  Начало и конца проволоки соедините с основной частью с помощью паяльника. В каркас катушки обратно ставим электромагнитный сердечник. Продеваем кабель подключения к электросети сквозь уплотнитель внутрь корпуса. Разделяем кабель и зачищаем его концы на 2-3 см.

  Припаиваем кабель к началу обмотки катушек. Аккуратно опустите катушки внутрь корпуса. Чтобы катушки плотно сели на своё место, приложите к электромагнитному сердечнику небольшой деревянный брусок, и несильным постукиванием придайте им нужное положение.

  Теперь необходимо сделать эпоксидный компаунд. Зафиксируйте корпус агрегата в тисках. В металлической посуде размешайте эпоксидку, пластификатор и отвердитель.

  Получившейся смесью залейте катушки до верхней кромки электромагнита. Подождите 10-15 минут, чтобы компаунд заполнил все щели. Если после того, как эпоксидка опустилась в пустоты, её уровень уменьшился, то долейте дополнительное количество смеси.

  Для того чтобы компаунд полностью отвердел нужно подождать как минимум 24 часа. После этого соберите корпус устройства. После того, как ремонт завершился, опробуйте работоспособность насоса в ведре с водой, возможно, понадобится отрегулировать зазор между якорем и электромагнитом.

  Что делать, если прибор плохо работает

  Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

  Ремонт включает в себя следующие этапы:

  1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
  2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
  3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
  4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
  5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

  Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

  Грамотный ремонт своими руками

  Поломки могут случиться в электрической и механической частях. Оборудование может выйти из строя частично или полностью. Частичное нарушение работоспособности прибора может означать как поломку внутренних деталей, так и нарушение регулировки.

  Чаще всего из-за работы устройства без воды оно перегревается, и автоматика выходит из строя. По этой же причине может перегреться изоляция, расслаивается заливка, из корпуса выпадает ярмо. При этом насос гудит, не качает жидкость, может пострадать корпус изделия. Избежать появления таких неисправностей возможно, соблюдая правила эксплуатации насоса.

  Механические поломки вибрационного насоса возникают довольно часто.

  Рассмотрим самые распространенные причины поломок:

  • Известковый налет на деталях;
  • Разгерметизация корпуса из-за механических повреждений;
  • Засорение внутренностей грязью;
  • Ослабление соединений болтов.

  При подозрении на неисправность прибора нужно отключить его от электросети и вытащить из воды. Прежде чем разобрать насос, следует его осмотреть. Подающий шланг отсоединить и просмотреть прибор сверху на предмет повреждений. Нарушение целостности корпуса устраняется только полной его заменой. Если с ним все в порядке, тестером нужно проверить сопротивление катушек. Если контакты замыкают, необходимо менять катушку.

  Обычно для этого требуется специалист, т.к. в домашних условиях сделать это очень сложно.


  Ремонт насоса следует выполнять, когда он отключен
  Следующим шагом при исправности катушки будет продувка насоса. Если воздух входит свободно либо при резком вдохе во входное отверстие клапан закрывается, то с насосом все в порядке. Прибор также нужно потрясти, наличие посторонних звуков говорит о поломке внутри.

  Регулировка зазоров

  Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены.

  Инструменты для ремонта насоса можно купить в строительном магазине

  Чтобы проверить величину зазоров, нужно подключить прибор к электросети с напряжением в 220 В. Нужна регулировка.

  Это важно, потому что:

  • Напряжение меньшей силы может уменьшать мощность прибора;
  • Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
  • Больший вольтаж может спалить двигатель насоса.

  Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

  Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

  Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

  Почему оборудование ломается?

  Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

  Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

  Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен

  Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

  • высокая (более 50%) концентрация взвешенных частиц в воде;
  • работа «всухую», когда аппарат функционирует, не касаясь воды;
  • перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
  • некачественно закрепленные кабельные соединения;
  • трос агрегата, не корректно прикрепленный в области оголовка скважины;
  • подводный кабель не верно зафиксирован.

  Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

  При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

  Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом

  Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

  Похожие публикации:

  1. Как открутить пластмассовую гайку которая не откручивается
  2. Сколько кг цемента в 1 м3 раствора
  3. Как сделать бур для скважины своими руками
  4. Сколько стоит сделать крышу в гараже
