Как сделать расчет трубы на изгиб – пошаговое руководство
Труба согнется, но скорее всего еще не сломается. А вот стекло- и углепластик сломаются.
Доверять расчету нельзя! Рассматривайте его как сугубо ориентировочный.
Всегда учитывайте коэффициент запаса прочности
Если труба б/у или есть концентраторы напряжений (отверстия, обжатия, втулки, сварка и т.п.), разрушение может произойти при нагрузке в разы меньшей, чем можно ожидать! Свойства стекло- и углепластика к тому же сильно зависят от свойств волокна и технологии изготовления.

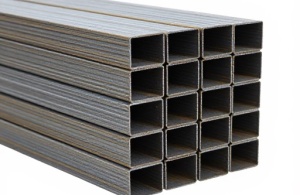

В промышленном и частном строительстве распространены профильные трубы. Из них конструируют хозяйственные постройки, гаражи, теплицы, беседки. Конструкции бывают как классически прямоугольными, так и витиеватыми. Поэтому важно правильно сделать расчет трубы на изгиб. Это позволит сохранить форму и обеспечить конструкции прочность, долговечность.
Характеристики металла для гибки
Любому металлу присуща своя точка сопротивления, то есть максимальная и минимальная нагрузка, которую он может выдержать.
Если оказать на металл слишком большое давление, это может спровоцировать деформацию, ненужные прогибы или надломы в профиле. Выполняя расчет на изгиб трубы, необходимо учитывать такие важные характеристики как плотность металла, размеры и диаметр профильных или круглых труб, а также ряд других параметров. Таким образом, можно будет спрогнозировать, насколько эффективным будет использование того или иного материала в условиях окружающей среды.
Обратите внимание, что напряжение будет возникать не только непосредственно в месте прогиба профильной трубы, но и на удаленных от центра сгиба участках. Высшее касательное напряжение будет наблюдаться именно в области центральной оси сгиба.
В процессе гибки трубы происходит сжатие внутреннего слоя металла, он становится меньше, а внешний слой, напротив, увеличивается за счет растяжения. А вот центральный слой металла остается неизменным, сохраняет исходные параметры, обеспечивая тем самым прочность трубы.
Какая нагрузка действует на профильную трубу
На профилированную трубу действуют внешние механические силы: вес конструкций, тяжесть снега, ветровые воздействия и т. п.
При этом у каждого изделия существует максимальное значение сопротивления. Например, показатель нагрузки, которую профиль выдерживает на изгиб. При достижении максимальной величины конструкция теряет прочность и начинает деформироваться вплоть до разрыва.
Такое значение необходимо точно определять ещё на стадии проектирования монтажных работ. Оно вычисляется расчетными методами, с помощью справочных сведений, цель которых – помочь выяснить необходимые параметры профиля: сечение, толщину металла. Исходными данными при этом служат прочностные характеристики материала и типы предстоящих нагрузок.
Выполнение расчетов на изгиб
Выполнение расчета круглой трубы на изгиб требуется для того, чтобы определить максимально допустимый уровень напряжения на каждый конкретный участок трубы.
Каждый материал имеет свою величину нормального напряжения, которые не оказывают какого-либо воздействия на само изделие. Для получения правильных расчетов, их нужно проводить по специальной формуле. Особое внимание следует уделять тому, чтобы показатели оставались в пределах максимально разрешенных значений. Согласно закону Гука, образующаяся сила упругости прямо пропорциональна деформации.
Рассчитывая величину изгиба, нужно дополнительно использовать следующую формулу напряжения: M/W, где M – величина изгиба по оси, испытывающая на себе усилие, а W – величина сопротивления этой оси в месте изгиба.
Расчетные схемы нагрузки
Процесс расчета любого профиля начинают с подбора расчетной схематичной модели.
Перед началом вычислений собирают нагрузку, которая будет действовать на перекрытие.
Затем производят чертеж эпюры с учетом схемы загрузки и опор балки.
Далее с использованием заданных параметров, сведений из таблиц сортаментов, приводимых в ГОСТах, производят соответствующие вычисления.
Для их простоты и оперативности можно воспользоваться онлайн калькуляторами, которые оснащены программами с готовыми формулами.
Технология выполнения изгиба
В процессе гнутья в металле возникают определенные показатели напряжения. С внешней стороны образуется растягивающее напряжение, а изнутри – напряжение сжатия. В момент таких взаимодействий меняется изгиб оси.
Во время изгибания в согнутом отрезке изменяется форма поперечного сечения. В итоге профиль в виде кольца изменяет свою форму на овальную. Самый четкий овал можно наблюдать посередине прогиба. Деформация снижается в начале и конце прогиба.
У труб, имеющих диаметр не более 20 мм, овальность на отрезке, подвергающемся деформации, должна быть не более 15 %. А для труб с диаметрами равными или более 20 мм – 12,5 %.

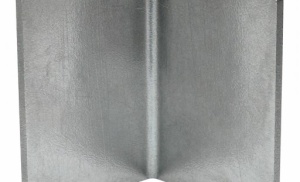

Стоит отметить, что изнутри изгиба, где происходит деформация сжатия, могут появляться складки. Данный факт, как правило, отрицательно сказывается на корректной работе системы, так как складки снижают проходимость труб, увеличивают величину гидравлического сопротивления и уровень засорения.
Максимальные нагрузки
Чтобы правильно подобрать трубу для использования, надо знать предельный вес, который должна выдерживать балка или опора в данном месторасположении.
Эта величина выражается в виде сосредоточенной силы, приложенной в центре пролета.
Под давлением указанной силы балка прогнется, но после окончания воздействия возвратится в прежнее состояние (на фото). Превышение наибольшего значения сломает несущую.
В бытовой практике часто встречается распределенная нагрузка, равномерно воздействующая на всю длину балки.
Отсюда напрашивается вывод о том, что пролеты не должны быть излишне большими. Установление мощной балки может перекрыть её достоинства ценой вопроса и общим утяжелением конструкции. Разумнее установить дополнительные опоры, что позволяет увеличить допустимый вес на перекрытие.
Для определения величины предельных нагрузок можно воспользоваться различными справочными данными в интернете.
Пределы радиусов изгиба труб
Руководствуясь госстандартами, трубы должны иметь минимальный радиус изгиба (детальнее: «Какой радиус гиба труб можно получить при помощи разных типов трубогибов»). При осуществлении сгибания при помощи нагрева трубы, заполненной песком, внешнее сечение трубы должно быть как минимум 3,5 DN. При изменении формы трубы на трубогибочной установке без использования нагрева – более 4DN.
При прогреве газовой горелкой или в печи, чтобы складки образовывались наполовину, величина должна равняться 2,5 DN. В случае потребности в получении сильного сгиба, например для систем с согнутыми канализационными отводами, которые изготавливаются способом горячей протяжки или штамповкой – более 1 DN.
Труба может иметь и меньшую величину сгиба. Тем не менее, допускать это можно лишь в том случае, если трубы изготавливались при технологии, когда их стенки утончаются на 15 % от всей толщины.
Все расчеты на прочность трубы при изгибе должны осуществляться с максимальной ответственностью.
Можно ли обойтись без расчетов
Простые бытовые конструкции (легкие оградки) изготавливают с запасом прочности, избегая расчетов. Расходы на такие сооружения будут невелики, и утруждать себя трудоемкими расчетами нет смысла.
Однако более сложные конструкции (навесы, террасы, теплицы), которые могут рухнуть, сломаться под порывом ветра, от снега, под весом элементарного оборудования, уже нуждаются в простейшем расчетном определении.
Формулы и другие данные для получения расчетов
Для проведения расчетов на прогиб, выясняем длину детали.
Получить ее можно по следующей формуле:
- R – радиус изгиба, измеряемый в миллиметрах;
- α – угол;
- І – ровный отрезок в 100/300, нужный для захвата изделия (при оперировании инструментом).
Проводя расчеты для профильной трубы нужно учесть размер элемента, подлежащего сгибанию.
Для этого нужно провести расчеты по такой формуле:
- π – 3,14;
- α – угол изгиба;
- R – радиуса (измеряется в миллиметрах);
- DH – наружное сечение трубы.
Минимально допустимые градусы для изгиба труб из меди и латуни можно найти в соответствующих таблицах. Все данные отвечают ГОСТам № 494/90 и № 617/90. Дополнительно в них можно найти величины наружных сечений, минимальные статично свободные отрезки.
Присутствует также таблица, которая поможет провести расчеты трубы на изгиб – в ней находятся данные по стальным трубам, которые соответствуют ГОСТу № 3262/75.
Для недопущения недочетов в расчетах нужно также учитывать сечение и толщину стенок.
Инструкция к калькулятору
Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5.7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу.
Исходные данные
Длина пролета (L) — пролет через который переброшена балка или длина консоли.
Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.
Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:
- калькулятор по сбору нагрузок на балку перекрытия;
- пример сбора нагрузок на балку перекрытия;
- пример сбора нагрузок на стропила.
Fmax — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.
Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.
1. Без скобок Fmax указан для пролета, в скобках — для консоли.
2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции.
Количество труб — обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует выбрать в графе «две».
Расчетное сопротивление Ry— данный параметр зависит от марки стали. Основные значения этого показателя приведены в таблице 2.
Таблица 2. Расчетное сопротивление стали по ГОСТ 27772-88.
| Марка стали | Аналог | Толщина проката | Расчетное сопротивление, Ry |
| Неизвестно | — | любая | 210 МПа |
| C235 | Ст3кп2 по ГОСТ 535-2005 | 2 — 20 мм | 230 МПа |
| 20,1 — 40 мм | 220 МПа | ||
| С245 | Ст3пс5, Ст3сп5 по ГОСТ 535-2005 | 2 — 20 мм | 240 МПа |
| 20,1 — 30 мм | 230 МПа | ||
| С255 | Ст3Гпс, Ст3Гсп по ГОСТ 535-2005 | 4 — 10 мм | 250 МПа |
| 10,1 — 20 мм | 240 МПа | ||
| 20,1 — 44 мм | 230 МПа | ||
| С275 | Ст3пс по ГОСТ 535-2005 | 2 — 20 мм | 270 МПа |
| С285 | Ст3сп, Ст3Гпс, Ст3Гсп по ГОСТ 535-2005 | 4 — 10 мм | 280 МПа |
| 10,1 — 20 мм | 270 МПа | ||
| С345 | 12Г2С, 09Г2С по ГОСТ 19281-2014 | 2 — 10 мм | 335 МПа |
| 10,1 — 20 мм | 315 МПа | ||
| 20,1 — 40 мм | 300 МПа | ||
| С345К | 10ХНДП по ГОСТ 19281-2014 | 4 -10 мм | 335 МПа |
Размер трубы — здесь необходимо выбрать тот размер трубы, который вы хотите проверить на заданные нагрузки.
Как правильно рассчитать нагрузки на профтрубу
На прямоугольную, квадратную профтрубу оказывают влияние разные механические силы: ветер, вес конструкции, тяжесть осадков и т.п. Одновременно с этим у каждого изделия свое предельное значение сопротивления. Если же достигается максимальная величина, то велик риск деформации и даже разрыва конструкции.
Чтобы этого не произошло, нужно определить значение максимальной нагрузки еще на этапе проектирования и монтажа конструкции. Происходит это путем расчетов, исходными данными для которых являются характеристики материала, виды нагрузки.
Всегда ли нужны расчеты?
При возведении легких, бытовых конструкций вполне можно избежать сложных расчетов, возводя их с максимальным запасом прочности, но вот более сложные строения требуют основательного подхода и выполнения ряда вычислений.
Если нагрузку не рассчитать: чем опасно?
Привести это может к поломке конструкции и потере времени. В худшем случае, возможно обрушение конструкции, ее деформация.
Виды нагрузок на трубы
От того, сколько по времени воздействуют они на конструкцию, выделяют постоянные и кратковременные нагрузки.
К постоянным относят:
- Вес оборудования, которое находится в строении.
- Вес конструкции.
- Давление воды.
- Тяжесть грунта, насыпей.
Под кратковременными нагрузками понимают массу оборудования, используется которое для ремонта, проведения каких –то работ, нагрузку от людей, техники, природные явления (осадки, ветер и т.п.)
Как рассчитать нагрузку прямоугольной профтрубы?
Для расчета применяют несколько методов:
- Интернет-калькулятор.
- Справочные таблицы.
- Формулы.
Перед проведением расчетов нужно иметь готовый чертеж будущего каркаса, определить тип нагрузок. Например, если элемент крепится на опорах, то вычисляют прогиб, а если с одной стороны – изгиб.
Использование справочных таблиц для проведения расчетов — простой и максимально удобный способ. Он позволяет выполнить все вычисления, даже без опыта и знаний сопромата. В таблице уже размещены готовые результаты для всех видов профтруб (прямоугольных, квадратных)
Интернет–калькулятор
Прост в использовании. Не требует никаких знаний, достаточно лишь ввести необходимые характеристики, а вычисления все будут произведены автоматически. Недостатком такого метода является большая погрешность в расчетах.
Расчет по формуле
Для этого метода используют специальные формулы. Например, для расчета нагрузки на изгиб — σ = M/W, где в качестве данных берется величина изгибающего момента силы и момент сопротивления сечения.
Оценить правильность расчетов можно путем сравнения расчетного и практического напряжения элемента. Ни в коем случае, не должно быть в вычислениях допустимых нагрузок ошибок. Особенно касается это важных объектов.
Если есть хоть малейшие сомнения в расчетах, лучше обратиться для проверки к специалистам. Они учтут все риски, особенности изделий и дадут гарантии, что конструкция простоит долго и выдержит все возможные нагрузки.
Возведение любой конструкции требует ответственного и профессионального подхода. Только в таком случае строение будет надежным и безопасным.
Расчет нагрузки на профильную трубу калькулятор
Используя профильную трубу для создания несущих конструкций, в обязательном порядке должны выполняться расчеты на изгиб. Такой вид трубного проката применяется в промышленном, коммерческом и частном строительстве. Из него изготавливают навесы, всевозможные каркасные и лестничные конструкции, фермы, стеллажи, козырьки, тепличные сооружения, элементы кровельной системы, беседки. Поэтому без правильных и тщательных расчетов никак не обойтись. Превышение допустимого давления приведет к деформации или разрыву изделия в месте сгибания профтрубы.
Используя методы расчета нагрузок на профильную трубу, можно:
- сохранить первоначальную форму изделий;
- придать конструкции повышенной прочности;
- увеличить период эксплуатации;
- минимизировать расходы на материале;
- избежать негативных разрушительных последствий.
Какая нагрузка действует на профтрубу?
Важным критерием, который учитывается при подсчетах, является время воздействия и тип нагрузок. Данные показатели регламентированы СП 20.13330.2011 «Нагрузки и воздействия». Различают силу давления:
- Постоянные, когда масса и воздействующая сила не меняются на протяжении длительного временного периода. Воздействия создаются элементами здания (несущими и ограждающими конструкциями), грунтами, гидростатическим давлением.
- Длительные. Временные перегородки из ГКЛ, стационарное оборудование, складируемые материалы, а также как результат изменения влажности или усадки.
- Кратковременные. Оборудование, вес людей и транспортных средств, климатические, создаваемые снегом, ветром, перепадами температур, обледенением.
- Особые. Сейсмические и взрывные воздействия, влекущие изменения структуры грунта, результат столкновения транспортных средств и обусловленные пожаром.
В Своде правил представлены формулы для подсчета, таблицы и схемы по каждому типу нагрузок. Также берется в учет реалистичное сочетание все типов давления.
Показатели массы и нагрузки на изгиб
При расчете профильной трубы: масса и изгиб являются основными показателями. Знать вес погонного метра проката нужно, чтобы не ошибиться в прочностных значениях создаваемой конструкции. Метод определения направлен на подбор оптимального сечения трубного проката при разной его длине. Наглядный пример соотношений этих двух показателей представлен в таблицах ниже.
Табл.№1. Значения для изделий квадратного сечения:
Табл. №2. Значения для изделий прямоугольного сечения:
Методы и формулы для вычисления
Чтобы рассчитать прочность трубы профильной на изгиб необходимо определить максимальное напряжение на ту либо иную точку конструкции. Каждый вид материала, из которого изготавливается прокатная продукция, обладает индивидуальным показателем напряжения и точкой сопротивления. В учет берутся следующие параметры: вид проката, сечение, толщина стенки, общие характеристики. Владея такими данными, можно предположить, какие будут последствия от воздействия различных факторов, в том числе окружающей среды. При давлении на поперечную часть профтрубы напряжение создается даже в точках, которые удалены от нейтральной оси.
Получить данные можно разными способами:
- Берутся готовые показатели из строительных справочников и подставляются в формулу. Такие действия предусматривают выбор трубного проката в соответствии с указанными характеристиками, что позволяет делать самые точные подсчеты прогиба. ГОСТ 8639-82 (для изделий квадратного сечения) и ГОСТ 8645-68 (прямоугольного) регламентированы: момент инерции трубы (I), длину пролета (L), нагрузку (Q), модуль упругости в соответствии СНиП. Схемы вычислений индивидуальные и для каждого случая подбирается формула.
- Самостоятельно рассчитывается прочность на изгиб. В данном случае применим Закон Гука, который выражается формулой: Pизг = M/W, где Pизг — величина прочностного предела, M — изгибающий момент; W — сопротивление. Такие вычисления требуют дополнений: учитываются характеристики исходного материала, давления и т.д.
- При помощи калькулятора. В специальную расчетную таблицу вносятся исходные данные — длина пролета, нормативная и расчетная нагрузка, Fmax,количество изделий, расчетное сопротивление, параметры. После нажатия на клавишу «Рассчитать» выдается готовый результат.
Не стоит выполнять расчеты самостоятельно. Нужно уметь пользоваться ГОСТами, СНиПами и владеть сложной специфической техникой — сопроматом. При малейших неточностях в подсчетах не избежать серьезных последствий.
Проще применить один из калькуляторов для расчета нагрузки на профильную трубу:
Какую нагрузку выдержит профильная труба?
Профильную трубу часто выбирают из-за ее небольшого веса, возможности выдерживать высокие нагрузки на изгиб и доступной стоимости. При выборе определенного типа этого материала требуется провести расчет, чтобы определить, какой профиль подойдет для конструкции.
Какие факторы влияют на прочность?
Расчет на профильную трубу должен учитывать, какие виды нагрузки будут оказывать на конструкцию:
- постоянные, воздействующие непрерывно – от веса постоянно используемых элементов конструкции, давления грунта;
- длительные – это нагрузки, которые действуют на протяжении большого срока, но создаются элементами, которые могут быть заменены или устранены полностью – отделочные материалы, лестницы;
- кратковременные – от веса предметов и элементов, которые оказывают механическую нагрузку на профильную трубу на протяжении короткого срока – снег, мебель, люди в здании;
- особые, возникшие в результате чрезвычайных ситуаций, – при землетрясениях, внешних повреждениях.
Выбирая, какую трубу использовать, стоит учесть не только предполагаемую нагрузку, но и параметры профиля – форма сечения, толщина металла и размер профильной трубы, характеристики стали, из который изготовлена труба, относящиеся к ее прочности, общее напряжение конструкции.
Рассчитывать, какую нагрузку выдержит труба, не обязательно, если она будет использоваться для создания перил и ограждений, любых элементов, которые не относятся к постройкам и конструкциям – при планировании таких видов сооружений расчет провести необходимо.
Последствия неправильного выбора трубы для конструкций
Если не рассчитать профильную трубу, которая будет выполнять функции одного из несущих элементов конструкции, возможны следующие последствия:
- деформация на изгиб – труба изогнется в результате механического воздействия и не вернется в начальное положения после устранения нагрузки;
- механическая нагрузка сломает профильную трубу – в этом случае последствия разрушения будут зависеть от типа конструкции и роли трубы в ней, поэтому возможно как частичное, так и полное разрушение.
Расчет значения максимальной допустимой нагрузки на профильную трубу проводится по таблице. В подобных таблицах указывается максимально возможное значение нагрузки, которое она сможет выдержать без повреждений. При такой нагрузке профиль может изогнуться, но не сломается, поэтому и разрушение конструкции грозить не будет.
В таблице необходимо выбрать размер сечения и учесть длину пролета, для которого будут использоваться целый элемент. Под этим двум параметрам можно найти допустимую максимальную нагрузку, которую профиль сможет выдержать. Для большего удобства используются отдельные таблицы, если нужно выполнить расчет на профильную трубу прямоугольного или квадратного сечения.
Профильная труба прямоугольного сечения выдерживает равные или большие нагрузки, чем с квадратным сечением приближенного размера при длине пролета 5-6 метров. При длине 1-4 метра допустимый показатель нагрузки на квадратный профиль будет выше.
Определить, какую нагрузку на профильную трубу будут создавать основные и дополнительные элементы конструкции, предметы внутреннего обустройства, люди, транспортные средства, поможет калькулятор. Полученные значения достаточно учесть при выборе профиля в таблице.
